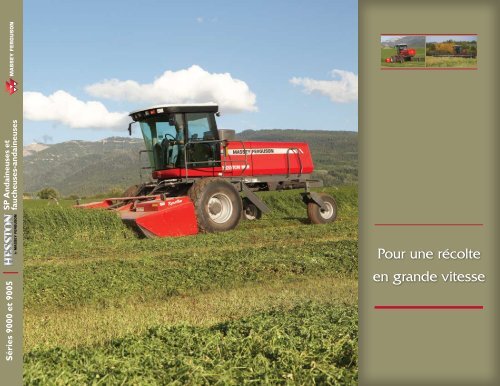

Pour une récolte en grande vitesse

SP Andaineuses et

faucheuses-andaineuses

Séries 9000 et 9005 |

Pour une récolte

en grande vitesse


Première First in the au field champ... …

plus more d’une than once fois

Les gens tendent à faire confiance à

un meneur... Cela pourrait expliquer

pourquoi les andaineuses conçues par

Hesston ® dominent le marché depuis

plus de 50 ans. En fait, c’est Hesston

qui a bâti, en 1955, la première

faucheuse-andaineuse automotrice

offerte commercialement.

De nos jours, les andaineuses automotrices

Hesston Séries 9000 et 9005

de Massey Ferguson ® continuent la

tradition avec leur design éprouvé,

combiné à une nouvelle technologie

que l’on retrouve occasionnellement

dans des endroits non traditionnels.

Les engrenages de la barre de coupe

sur les nouveaux modèles 9190 et

9192 RazorBar avec têtes à disques

n’en sont qu’un exemple. En réalité,

ces engrenages sont forgés et polis

par AGCO SISU POWER . Propriété

d’AGCO, ce fabricant produit la majorité

des moteurs sur les équipements

Massey Ferguson. Voilà pourquoi ces

engrenages sont les plus forts que vous

puissiez trouver sur des barres de

coupe.

Nous sommes conscients du fait qu’il y

a maintenant beaucoup plus de choix

d’andaineuses sur le marché que dans

les années ‘50. Toutefois, nous croyons

que nos andaineuses et nos faucheuses-

andaineuses automotrices sont

toujours les meilleures de l’industrie.

Je suis la frontière, le « dust bowl » et d’abondantes vagues de céréales.

L’Esprit de la Marque

Je suis six générations d’agriculteurs en attente du lever du soleil.

Et six générations travaillant même la nuit tombée.

Je suis le soleil dans votre dos. Et votre fidèle compagnon.

Je suis votre indépendance. Je suis le travail acharné et d’abondantes récompenses.

Une main plus sûre. Un ami fidèle.

Je me conduis facilement tout au long de vos rudes besognes.


Je suis déterminé. Plein de ressources. Inventif. Honnête.

Je comprends vos rêves. Et vos réalités.

Je suis votre prochaine tâche. Votre prochaine récolte. Votre prochaine occasion.

Je suis votre tracteur. Votre outil. Votre atout.

Je suis Massey Ferguson.

Je suis votre puissant bras droit.

Le coeur de la ferme. La joie au travail.

PAGE 3


Pionnier un jour,

pionnier toujours

Voilà plus de 160 ans, Daniel Massey

lançait le tout. Il était : père de famille,

travailleur, homme d’affaires, inventeur,

homme de métier, gestionnaire,

entrepreneur et génie. En d’autres

mots, il était producteur agricole.

Depuis plus de 50 ans, nous avons

démontré ce même engagement dans

le secteur du foin et des fourrages.

Depuis 1955, Hesston est le meneur

incontesté à cause d’innovations

comme la première andaineuse

automotrice, la première andaineuse

hydrostatique et la première presse à

grosses balles rectangulaires.

Maintenant, plus que jamais, nous

sommes déterminés à prouver que le

coeur des marques Massey Ferguson et

Hesston bat toujours sous chacun des

nouveaux modèles rutilants que nous

fabriquons.

« En ingénierie la beauté s’exprime dans

l’objet simple, sans pièce superflue, qui

satisfait précisément la fonction visée. »

Harry Ferguson

1847

C’est en 1847 que Daniel Massey

démarrait ce qui allait devenir Massey

Ferguson, l’année où naquirent Thomas

Edison, Joseph Pulitzer et Jesse James.

1891

Les deux principales compagnies

du Canada fusionnent en 1891 pour

1926

former Massey-Harris limitée.

En 1926, Harry Ferguson brevète le relevage 3-points. Sous différentes

formes, encore aujourd’hui, il est toujours utilisé sur presque tous les

tracteurs de la concurrence.

Henry Ford et Harry Ferguson formèrent un

partenariat en 1938. Ford comparait Ferguson

aux frères Wright et à Thomas Edison.

1938

Fondée en 1947, la Société Hesston

Manufacturing fait maintenant partie

de la famille

1947

Masssey Ferguson.


Introduction du modèle 100 de

Hesston, cela en faisait la première

andaineuse automotrice de l’industrie

produite commercialement.

2006

1955

Hesston introduit le modèle Hydro-Static

600, la première andaineuse hydrostatique

de

1967

l’industrie.

En 1962, Massey Ferguson devient la marque

de tracteurs la plus vendue au monde.

Massey Ferguson et Hesston

s’unissent pour produire une

nouvelle gamme complète

d’équipements de fenaison.

1962

Hesston de Massey Ferguson introduisait

la lame de coupe RazorBar de 16 pieds au

profil le plus surbaissé de l’industrie.

2009

TABLE DES POSSIBILITÉS

Introduction p. 7

Cabine : manettes et confort p. 9

Puissance et productivité p. 11

Tête RazorBar à disques p. 13

Têtes avec faux p. 15

Tête avec tabliers p. 17

Service et soutien p. 19

Fiches techniques p. 21

PAGE 5


Massey Ferguson et l’embarras du choix

Dans toute l’industrie, seul Massey Ferguson vous offre autant de modèles

d’andaineuses et de faucheuses-andaineuses. Sans mentionner un grand choix de têtes

pour le foin, les céréales, les cultures oléagineuses ou une combinaison de cultures.

Vos choix commencent avec la gamme de tracteurs : la Série Hesston 9005, avec une

cabine de luxe et l’option d’une tête de coupe à disques sur la Hesston 9635, ou la

Série 9000 avec une cabine plus petite, à un prix plus économique. Cette dernière

intéresse les producteurs qui utilisent une faucheuse-andaineuse une fois l’an pour

récolter les céréales à paille. Puis au choix, ajoutez à cela des têtes à disques, à faux, et

à tabliers, selon le modèle de tracteur et la compatibilité tête et culture.

Les attaches rapides, de série sur certains modèles, font qu’aucune autre tête sur le

marché s’interchange ou s’attelle aussi rapidement. Notre système hydraulique « intelligent

» permet de changer la tête de coupe en attelant simplement l’unité et en y

branchant les raccords électriques. Le tracteur « sent » quelle tête vient d’être attelée

et il règle seul le débit hydraulique qui lui correspond, par exemple, une tête à tabliers

tourne plus lentement qu’une à disques. Les attaches rapides pour l’hydraulique, et

l’attelage type 3-points avec rotule (ou un ensemble d’adapteurs appropriés) accélèrent

aussi l’attelage et améliorent la performance, peu importe la tête sélectionnée.

Les conditions changeantes exigent une machine flexible

Parcourez les États-Unis et le Canada et vous verrez une foule de façons d’utiliser

une andaineuse ou une faucheuse-andaineuse. Voilà pourquoi les Hesston Séries 9000

et 9005 de Massey Ferguson sont conçues pour s’adapter facilement à votre situation.

Par exemple, sur tous les modèles, optez pour des pneus à gazon ou à barrettes.

Les modèles 9435, 9430 et 9220 offrent le choix entre un essieu arrière à balancier

réglable ou un essieu fixe avec roues pivotantes. Ce dernier s’avère un choix judicieux

pour le travail dans les céréales où l’accumulation de boue peut présenter un problème.

Pour des andains plus larges à la mesure de la capacité des presses à grosses balles carrées

et les ensileuses grande capacité, ajoutez l’accessoire qui double les andains sur la

9435 ou la 9635 ou l’ensemble pour tripler les andains sur la 9635. Il existe même un

ensemble qui déporte la roue arrière droite lorsque les andains sont doublés.


SÉRIE MODÈLE CABINE MOTEUR

Les

andaineuses

Hesston

Série 9000

par Massey

Ferguson

Les

faucheusesandaineuses

Hesston

Série 9000

par Massey

Ferguson

9220 Étroite

9430 Étroite

9435 De luxe

9635 De luxe

3,3 L Cummins

4,4 L AGCO

SISU POWER

4,4 L AGCO

SISU POWER

6,6 L AGCO

SISU POWER

CV

(NOMINAL)

85 (63 kW) 9125, 5200

120 (89 kW)

120 (89 kW)

190 (138 kW)

TÊTES

COMPATIBLES L’AGENCEMENT PARFAIT

9125, 9145,

5200

9125, 9145,

5200

9190, 9192,

9125, 9145,

5200

Conçue pour les producteurs de

céréales des Plaines du Nord, la

9220 fournit la puissance et la

performance pour effectuer les

travaux annuels d’une faucheuseandaineuse,

et ceux d’une fenaison

occasionnelle, sans les ajouts qui

augmentent les coûts.

Comme la 9920, la 9430 utilise

surtout la tête 5200 à tabliers

pour faucher et andainer. Toutefois,

son plus gros moteur permet

d’utiliser l’une ou l’autre tête avec

faux. Il permet l’utilisation de plus

grosses têtes à tabliers en culture

dense et terrain ondulé.

La variété de combinaisons avec

ce tracteur et sa capacité à

recevoir toutes les têtes Hesston

(faux ou à tabliers) permettent à la

9435 de satisfaire les critères de

production des entrepreneurs à

forfait, ceux des gros producteurs

de grain et de foin.

Conçue et animée pour accommoder

les têtes à disques 9190 et

9192, et les autres, la 9635 est

idéale pour l’entrepreneur à

forfait, les grands ranchs, les

fermes laitières ou bovines, tous

confrontés à de grands volumes de

foin à faire en peu de temps.

Voir page 20, fiche technique complète

9220

9430

9435

9635

Introduction

PAGE 7


Entourez-vous du confort total

Que vous choisissiez la cabine de luxe

de la Série 9005 ou celle de série sur

les 9000, les andaineuses Hesston

9000/9005 de Massey Ferguson vous

entourent du confort et de la tranquillité

qui vous gardent productif peu

importe la longueur de votre journée.

Le long empattement réduit l’effet

inconfortable des champs cahoteux.

Évidemment, tout cahot qui échappe

aux pneus à large diamètre, au châssis

allongé, et à la cabine optionnelle isolée,

est absorbé par le siège pneumatique

complètement réglable.

De série sur la 9635 et optionnel sur les

9435, 9430 et 9220, un appareil de surveillance,

monté sur la colonne du volant

fournit la vitesse au sol, celle de la tête,

les tours/min moteur, les acres/heure, le

nombre d’acres coupées dans ce champ

et le nombre total d’acres coupées.

La console intégrée au siège se

règle avec celui-ci verticalement et

horizontalement pour convenir à

l’opérateur et mettre tous les

contrôles à portée du bout des

doigts. Regroupées et incorporées

à la console, les jauges se trouvent au

niveau des yeux lorsque l’opérateur

regarde la tête de coupe. L’ensemble

comprend toute une gamme de jauges

et de témoins pour avertir l’opérateur

de tout problème.

En plus de la vitesse et de la direction,

le levier de contrôle du déplacement

sert à : lever et incliner la tête, activer

la planche à andains, lever et abaisser le

rabatteur, régler sa vitesse et surveiller

la sélection (certaines fonctions exigent

un ensemble optionnel).

Naturellement, la cabine est chauffée

ou climatisée pour garder l’opérateur

dans un environnement confortable,

peu importe la température extérieure.

Optionnelle, cabine à suspension

Optionnelle sur la Hesston 9635, cette

suspension comprend : deux sacs

d’air, un réservoir d’air et des amortisseurs

doubles. Le tout pour réduire la

fatigue et augmenter la productivité.

Cette suspension prend toute sa

valeur avec la tête 9190 ou la Razor-

Bar 9192 en récoltant à haute vitesse

des champs cahoteux et difficiles.

Nul besoin de s’arrêter à la tombée de la

nuit, un jeu complet de phares halogènes

rectangulaires éclairent l’aire de travail.

Il comprend cinq phares à l’avant de la

cabine, deux à l’arrière, et un à l’arrière

du tracteur.

Bien que les cabines partagent

les mêmes caractéristiques de

contrôle, la cabine de luxe de

la Série 9005 inclut un siège

d’appoint avec ceinture de sécurité,

73 pi2 de verre teinté et un

pare-brise convexe plus grand.


Cabine : manettes et confort

PAGE 9


Tout commence avec la capacité

d’affronter les conditions extrêmes.

Cela découle de l’utilisation d’un

moteur diesel durable et fiable de

marque Cummins ® ou AGCO SISU

POWER.

Productivité intégrée

Que cela soit dû à la facilité du service et de l’entretien dans l’atelier

ou à leur plus grande capacité au champ, les andaineuses et les

faucheuses-andaineuses Hesston Séries 9000 et 9005 de Massey

Ferguson sont premières de leur classe en productivité totale.

Entraînement au sol positif

Sur tous les modèles, une paire de pompes hydrauliques animent les

moteurs-roues. Le lien direct moteur et transmission finale à planétaire

élimine les chaînes d’entraînement. Le couple supérieur et les

caractéristiques de l’effort radial du planétaire ajoutent à la puissance

de traction quand vient le temps de monter une pente raide ou de

traverser un fossé.

Contrôle hydraulique au bout des doigts

Pionnier dans l’utilisation de l’entraînement hydraulique de la tête,

celles construites par Hesston sont mises en marche électroniquement

au moyen d’un seul commutateur à bascule sur la console.

Le flottement hydraulique de la tête, de série sur les andaineuses

Hesston, se règle tout aussi facilement. La jauge et le commutateur sur

la console permettent le réglage en marche selon les conditions du

champ et de la culture.

Puissance et productivité

PAGE 11


Performance à haute vitesse dans toutes cultures

Lorsqu’il s’agit d’acres à l’heure, rien ne couche une culture au sol plus rapidement

qu’une andaineuse Hesston 9190 ou 9192 RazorBar à disques.

Sa conception modulaire ultrarésistante marque la fin des temps d’arrêt coûteux.

Non seulement les dents à profil large offrent-elles un plus grand contact entre

les engrenages, mais tout le système d’entraînement est conçu pour accepter une

charge maximale. Exclusifs dans l’industrie, les roulements étanches des RazorBar

ne requièrent pas une lubrification constante, peu importe l’inclinaison du terrain.

Toutefois, si le pire survenait, l’axe de l’engrenage est conçu pour se cisailler à

l’extérieur du lit de coupe et garder les débris loin de l’engrenage. Le lit renforcé

de l’engrenage permet à la tête RazorBar de fonctionner sans l’utilisation d’un

moyeu de cisaillement affaibli.

Pour permettre d’économiser encore plus de temps, chaque assemblage

d’engrenage et son pignon de renvoi peuvent être enlevés par le sommet du

module, sans avoir à démonter la barre de coupe.

Les autres nouvelles caractéristiques de la RazorBar incluent :

• Les couteaux Radura ® d’acier dur offrent un choix de degrés et d’angle en

biseau

• Des disques qui tournent en sens opposé pour accroître le recouvrement

• Les montages inclinés des moyeux de disque réduisent l’accumulation de

débris

• Les boîtiers du module en fonte ductile qui sont usinés pour un alignement

parfait et une durabilité maximale

• La vitesse du disque est variable à l’infini de 1 600 à 2 600 tours/min selon

les conditions de la culture

Conditionnement normal ou double

Pendant que la tête RazorBar 9190 possède un conditionneur normal (rouleau

d’acier sur rouleau d’acier), la 9192 utilise le système de conditionnement de

pointe de Hesston. Il compte deux jeux de rouleaux d’acier sur rouleaux d’acier.

Tous ces rouleaux comprennent un modèle à chevrons qui brisent la tige sans

arracher les feuilles. De plus, chaque jeu de rouleaux, qu’il soit simple ou double,

jouit d’une tension hydraulique qui fournit une pression constante au rouleau et

demeure facile à régler.

La barre de coupe RazorBar compte des roues droites cylindriques. Son nouveau profil

surbaissé, au design aminci fauche plus ras. La barre coupe avec autant de facilité une

largeur de 16 pieds dans de la luzerne dense, des graminées entrelacées ou du sorgho.

Un rouleau de réduction de la

turbulence, ou rouleau assistant,

situé entre les rouleaux du

conditionneur et le lit de coupe

permet de positionner les rouleaux

du conditionneur plus vers l’arrière ce

qui améliore la performance dans les

cultures légères.

Deux moteurs hydrauliques

entraînent le lit de coupe à chaque

extrémité. Ils fournissent un couple

égal sur toute la largeur de la barre de

coupe pour améliorer la fiabilité.


Tête RazorBar à disques

PAGE 13


L’étalon or des têtes de coupe à faux

Laissez le soin à la marque qui a inventé la tête à vis sans fin de vous offrir la coupe propre, en douceur, que

vous attendez d’une tête de coupe à faux et vis sans fin. Offerte en largeur de coupe de 14, 16 et 18 pieds,

la Hesston 9125 compte sur deux vis sans fin. Ces dernières, la double faux, de même qu’une seule paire de

rouleaux conditionneurs, caoutchouc sur acier ou acier sur acier, sont devenues la marque de commerce

de Hesston.

De son côté, en plus des caractéristiques de série sur la Série 9100, la Hesston 9145 qui profite du système

de conditionnement de pointe exclusif, est offerte avec des largeurs de coupe de 14 et de 16 pieds.

Tous les modèles comptent un entraînement hydraulique et la flottation hydraulique de la tête. La tension

hydraulique des rouleaux facilement réglables s’ajoute à une fiabilité confirmée dans le temps.

Caractéristiques testées par le temps

• De série, un rabatteur à cinq lattes (une sixième est optionnelle) qui prend de plus petites

« bouchées » alimente en douceur les vis sans fin et le conditionneur.

• La demi-barre de flottement du double système d’entraînement de la faux utilise un volant

contrebalancé pour réduire les pics de charge à la mise en marche, au travail et au moment d’arrêter. Ce

système réduit aussi les vibrations et le mouvement latéral tout en animant la faux au rythme de 1 840

coups par minute.

• Deux vis sans fin contrarotatives fournissent deux éléments actifs d’alimentation, et assurent un approvisionnement

égal et en douceur sur toute la largeur des rouleaux du conditionneur.

• De série, sur la Hesston 9125, un inverseur permet à l’opérateur, sans quitter son siège, de dégager

les gros objets ou les bouchons de la tête.

• Les tubes des dents sont en segments entre les croisillons des cloisons pour faciliter et accélérer

leur remplacement. Ces mêmes tubes tournent sur des roulements à billes étanches pour prolonger leur

vie et réduire les temps d’arrêt.

• Les dents de la faux sont boulonnées à la barre de la faux au lieu d’être rivetées pour accélérer et

faciliter le remplacement au champ.


Pour une protection maximale, le

système Hesston à deux vis sans fin

comprend un débrayage de sécurité sur

chaque vis. Pour réduire la vibration et

les risques de bris, la vis du bas compte

des supports au centre. Le flottement de

1,4 ˝ (36 mm) de la vis du haut accentue

son efficience sous une gamme élargie

de conditions de la culture.

Contrairement aux conditionneurs

traditionnels, le système de conditionnement

de pointe de la Hesston 9145 à

tête à faux utilise deux paires indépendantes

de rouleaux avec chevrons.

Les rouleaux sont en ligne pour un

conditionnement double. Le conditionnement

commence entre une paire de

rouleaux d’acier. Il est suivi par celui

de deux rouleaux en caoutchouc avec

cannelures peu profondes. Ces derniers

ajoutent l’écrasement supplémentaire

qui accélère le séchage de la culture.

Têtes à faux

PAGE 15


Le réglage de la largeur de l’andain

selon une ouverture allant de 54 à

70 pouces (1,37 à 1,78 m) permet de

se plier aux besoins d’une grande

variété de cultures céréalières et

oléagineuses. D’autres plaquettes

amovibles sont disponibles pour les

cultures courtes et légères.

Des vagues ambrées de la culture à des andains uniformes

Changez n’importe quel modèle des Séries 9000 ou 9005 en une faucheuse-andaineuse grande capacité simplement

en lui ajoutant une tête de coupe à tabliers Hesston Série 5200. L’évacuation de la récolte se fait au centre

de la largeur de coupe de votre choix : 18, 22, 25, 30 et 36 pieds (5,5, 6,7, 7,6, 9,1 et 10,9 m). Toutes forment

des andains parfaits pour les moissonneuses modernes. Ou, sélectionnez un des trois modèles à double andain à

largeur de coupe de 22, 25 et 30 pieds (6,7, 7,6 et 9,1 m).

Ces modèles vous permettent d’évacuer l’andain au centre, à gauche ou à droite de la tête pour obtenir des

andains doubles.

Faites vos adieux à la vibration de la faux

Que vous coupiez au ras du sol ou que vous laissiez un chaume de 10 pouces, fiez-vous sur la tête 5200 pour

offrir une performance propre, en douceur. L’entraînement hydraulique de la faux comprend un système

d’engrenage planétaire qui élimine la charge lors de la mise en marche et lors de l’arrêt. L’absence d’arbre

d’entraînement, de courroies et de poulies se traduit par un entretien réduit.

L’entraînement planétaire tourne à 1 400 coups/minute. Il produit aussi un déplacement linéaire des couteaux

qui évite le mouvement vertical et latéral à chaque coup. Cela réduit l’usure et améliore la coupe. Enfin, la plaque

protectrice située sous la barre de coupe, sur toute sa longueur, protège l’ensemble lors des coupes au ras du sol.

Un moteur hydraulique active des

courroies en nylon renforcé, à usage

industriel. De la cabine leur vitesse est

réglable de 0 à 600 pieds/minute (0 à

183 m).

A

B

La vitesse de l’entraînement hydraulique

du rabatteur varie à l’infini entre

0 et 60 tours/minute. Cela permet de

régler précisément sa vitesse par

rapport à la vitesse au sol et aux

conditions de la culture.

A - Vitesse rapide du rabatteur

B - Vitesse lente du rabatteur

Têtes à tabliers

PAGE 17


Entretien plus rapide et productivité accrue

Comme tout équipement pour récolter, une andaineuse

ou une faucheuse-andaineuse doit être prête au travail

quand la récolte est prête. Heureusement, depuis plus

de 50 ans, cela a toujours été le cas avec les machines

construites par Hesston.

Chaque fois que les andaineuses Hesston ont été

redessinées, Hesston en a profité pour améliorer

non seulement leur efficience, leur puissance et leur

productivité, mais aussi leur fiabilité et leur facilité

d’entretien. Par exemple, d’une seule pièce, le capot du

moteur offre deux positions pour y accéder rapidement

et facilement. Vous pouvez l’incliner partiellement

vers l’arrière pour l’entretien quotidien ou l’ouvrir

complètement pour l’entretien et la maintenance

périodique.

De série, la grille d’entrée d’air rotative sur la 9435 et la

9635 est située en avant du moteur pour lui fournir de l’air

plus propre, à l’abri de l’accumulation de la balle et des

débris de tous genres.

Les pentures au sommet des portes du compartiment

du radiateur, de même que les unités de refroidissement

de l’huile hydraulique et du condensateur de l’air

climatisé montées sur coulisses pour les glisser vers

l’extérieur, facilitent davantage le service.

Nos ingénieurs ont même pensé à de petits détails

comme l’ajout d’une passerelle antidérapante sur

le sommet des têtes. Cela permet d’accéder plus

facilement et en sécurité aux vitres de la cabine pour

les laver.

Comme vous, nous réalisons que plus facile est souvent

synonyme de plus rapide et cela vous permet d’arriver

au champ plus tôt.

L’échelle d’accès et la plateforme de services permettent

de faire le plein rapidement, même si cela n’arrive qu’une

fois par jour grâce au réservoir de 100 gallons (377,4 l) du

modèle 9635 et de 80 gallons (303 l) sur tous les autres

modèles.

FINANCEMENT À FAIBLES

TAUX ET FLEXIBLE

Votre concessionnaire et AGCO Finance

offrent des plans de financement attrayants,

afin de s’assurer qu’une andaineuse

ou une faucheuse-andaineuse

automotrice Hesston ira comme un gant

à votre budget d’exploitation. Des taux et

des durées extrêmement concurrentiels à

aussi peu que 0 % TA en facilitent l’achat,

le prêt-bail ou la location.

Non seulement le filtre à air de la cabine est situé à l’extérieur

de celle-ci, d’où la possibilité de le changer sans laisser

tomber son contenu dans la cabine, mais tout le système est

pensé pour expulser la poussière du flitre chaque fois que la

porte de la cabine est fermée. Cela prolonge sa durée de vie.


Une bonne affaire inclut un bon concessionnaire

Si vous êtes comme la plupart des producteurs, lorsque vous trouvez la bonne

machine, elle devient presque un membre de la famille. Dès que vous achetez

une andaineuse Hesston ® des Séries 9000 ou 9005 de Massey Ferguson,

instantanément, vous faites partie de la nôtre. Les concessionnaires de notre

réseau comprennent vraiment ce que signifie être propriétaire d’une faucheuseandaineuse

ou d’une andaineuse de niveau commercial. Ils vous conseilleront et

vous soutiendront pendant que vous faites votre choix, lorsque vous l’utilisez,

pour l’entretenir et davantage. Puisque nos concessionnaires partagent votre

passion pour l’agriculture, ils sont heureux de partager leurs connaissances avec

vous afin que vous soyez heureux au travail. Après tout, vous faites partie de la

famille. Et, il n’y a rien que l’on ne ferait pas pour la famille.

Une garantie globale

Notre garantie relève de la grande performance. Elle couvre 2 ans ou 2 000

heures sur le moteur et 1 an (nombre d’heures illimité) d’une couverture

globale (pièces et main-d’oeuvre). De la tête aux roues arrière, il s’agit de

l’une des meilleures de l’industrie. Elle s’appuie sur des concessionnaires qui

comprennent comment vous aider pour la maximiser.

Pièces de qualité

Les pièces de rechange d’origine de Massey Ferguson sont fabriquées selon

les mêmes critères élevés de qualité et de fiabilité que les pièces d’origine

utilisées sur la ligne d’assemblage. L’utilisation de pièces d’origine gardera au

travail, comme une neuve, votre andaineuse ou votre faucheuse-andaineuse

Hesston Séries 9000 ou 9005.

Veuillez visiter www.AGCOParts.com pour trouver des

pièces de rechange et des accessoires Massey Ferguson

d’origine. Cliquez sur AGCOPartsBooks.com pour

facilement identifier le numéro particulier de la pièce

pour votre modèle, créer un panier de magasinage

et avertir votre concessionnaire afin qu’il passe la

commande, jour et nuit, 365 jours par année.

Chez Massey Ferguson, vous faites partie de la famille.

Et il n’y a rien que l’on ne ferait pas pour la famille.

Des questions? Allez à

www.masseyferguson.com

Notre site Web fournit de

l’information et les fiches

techniques des produits. Vous

ne pouvez trouver ce que vous

cherchez? Veuillez cliquer sur

« Contact us » et nous trouverons

quelqu’un qui a les réponses.

Réponses AGCO

(877) 525-4384

agcoanswers@agcocorp.com

Chez AGCO, le service à la clientèle

c’est avant tout un engagement.

Veuillez nous contacter pour toute

question. Nous ferons de notre

mieux pour y répondre rapidement

ou vous mettre en contact avec la

personne en mesure de le faire.

&

Le magasin est ouvert

à ShopMassey.com

Vous découvrirez toutes sortes de

façons de vivre l’expérience Massey

Ferguson, des vêtements les plus

à la mode aux cadeaux pour toute

la famille. Sans parler des bonnes

aubaines aussi.

Le magazine Massey Ferguson Vie

rurale est notre publication exclusive.

Il offre nouvelles nouvelles,

entrevues et aperçus, en ce qui a

trait à toutes les joies et tous les

défis de l’agriculture.

Devenez membre du club

Un groupe qui se nomme les

‘’ Ferguson Enthusiasts of North

America ‘’ est passé de seulement

59 membres en 2001 à presque

600 présentement. Ils publient un

bulletin cinq fois l’an et se rencontrent

à des expositions de tracteurs

réputées. Joignez-les dès maintenant

au : fergusonenthusiasts.com

Établi en 1986, le Ferguson Club

est un club international indépendant.

Ses membres disséminent de

l’information sur : l’oeuvre de feu

Harry Ferguson, les produits

Ferguson, le « Système Ferguson »

fergusonclub.com

Les « Friends of Ferguson Heritage

Ltd. » existent pour encourager et

aider les enthousiastes à cultiver

leur intérêt pour les accomplissements

en ingénierie de feu Harry

Ferguson. fofh.co.uk

Service et soutien

PAGE 19


SP MODÈLE-ANDAINEUSE

Dimensions et poids

9220 9430 9435 9635

Grandeur de la cabine Cabine de série Cabine de série Cabine de luxe Cabine de luxe

Long. hors tout avec tête po (mm) 257,6 (6 543) 257,6 (6 543) 257,6 (6 543) 266,3 (6 764)

Empattement po (mm)

Hauteur

140,0 (3 556) 140,0 (3 556) 140,0 (3 556) 140,0 (3 556)

Sommet de la cabine po (mm)

Largeur

132,2 (3 358) 132,2 (3 358) 132,2 (3 358) 133,4 (3 388)

Ext. des plus gros pneus po (mm)

Largeur de la bande de roulement

146,5 (3 722) 146,5 (3 722) 146,5 (3 722) 156 (3 949)

Pneus de traction po (mm)

127,6 (3 241)

126 (3 202)

126 (3 202)

131,9 (3 348)

Roues arrière - min. po (mm)

84,4 (2 144)

84,4 (2 144)

84,4 (2 144)

84,4 (2 144)

Roues arrière - max. po (mm)

Poids (approximatif) sans la tête de

120 (3 048)

120 (3 048)

120 (3 048)

120 (3 048)

coupe lb (kg)

Vitesse (approximative)

7 950 (3 606) 8 600 (3 900) 8 650 (3 924) 11 180 (5 070)

Plage au champ mi/h (km/h) 0 à 11 (0 à 17,7) 0 à 8,6 (0 à 13,7) 0 à 8,6 (0 à 13,7) 0 à 11 (0 à 18)

Plage sur la route mi/h (km/h)

Moteur

0 à 15 (0 à 24) 0 à 15 (0 à 24) 0 à 15 (0 à 24)

Modèle

Cummins suralimen

diesel B3, 3T

AGCO SISU POWER

4,4 CTA suralimen

AGCO SISU POWER

4,4 CTA suralimen

AGCO SISU POWER

6,6 CTA suralimen

Chevaux-vapeur 85 120 120 190

Cylindrée po3 (L) 201 (3,3) 269 (4,4) 269 (4,4) 403 (6,6)

Cap. réservoir à carb. gall. É.U. (L)

Système d’entraînement au sol

80 (303) 80 (303) 80 (303) 100 (377,4)

Type

Entraînement

planétaire direct

Entraînement

planétaire direct

Entraînement

planétaire direct

Entraînement

planétaire direct

Transmission

Hydrostatique -

1 vitesse

Hydrostatique - 2

vitesses

Hydrostatique - 2

vitesses

Hydrostatique - 2

vitesses

Pompe tandem

Pneus

Sauer-Danfoss,

Série M44

Sauer-Danfoss,

Série M44

Sauer-Danfoss,

Série M44

Sauer-Danfoss,

Série M44

Roues d’entraînement

18,4 x 26 pneus à

gazon

16,9 x 28R4 barrette

18,4R x 26R1 barrette

18,4 x 26 pneus à

gazon

16,9 x 28R4 barrette

18,4R x 26R1 barrette

18,4 x 26 pneus à

gazon

16,9 x 28R4 barrette

18,4R x 26R1 barrette

23,1 x 26 pneus à

gazon

18,4 x 28R4 barrette

Roues arrière

14 L x 16,1 ou

12,5 L x 15

14 L x 16,1 ou

12,5 L x 15

14 L x 16,1 ou

12,5 L x 15

14 L x 16,1

MODÈLE - TÊTE À TABLIERS

Dimensions et poids

Largeur hors tout

Évacuation par le centre et andain double

5200

18 pi (5,5 m) po (m)

230 (5,84)

22 pi (6,7 m) po (m)

278 (7,06)

25 pi (7,6 m) po (m)

314 (7,98)

30 pi (9,1 m) po (m)

374 (9,50)

36 pi (10,92 m) po (m)

Largeur de coupe

Évacuation centrale et modèle double largeur

446 (11,33)

18 pi (5,5 m) po (m)

219 (5,56)

22 pi (6,7 m) po (m)

267 (6,78)

25 pi (7,6 m) po (m)

303 (7,70)

30 pi (9,1 m) po (m)

363 (9,22)

36 pi (11,0 m) po (m)

Poids approx. avec rabatteur lb (kg)

433 (11,0)

18 pi (5,5 m) évacuation par le centre

2 300 (1 043)

22 pi (6,7 m) évacuation par le centre

2 750 (1 247)

25 pi (7,6 m) évacuation par le centre

3 100 (1 406)

30 pi (9,1 m) évacuation par le centre

3 700 (1 678)

36 pi (10,92 m) évacuation par le centre 4 700 (2 131)

22 pi (6,7 m) tablier déplaçable

2 850 (1 293)

25 pi (7,6 m) tablier déplaçable

3 200 (1 451)

30 pi (9,1 m) tablier déplaçable

Tête

3 800 (1 724)

Entraînement - tablier et rabatteur Hydraulique

Angle de la garde (tracteurs 4 cyl., réglable) 9° à 19°

Angle de la garde (tracteurs 6 cyl., réglable) 4° à 18°

Flottation

Grandeur de l’ouverture

Sans garniture du tablier

Hydraulique

Max. po (mm)

70 (1 778)

Min. po (mm)

Barre de coupe

54 (1 372)

Vitesse/min (coups/min) 1 300 (650)

Course po (mm) 3,125 (79,38)

Entraînement Engrenage en ligne

Espacement des gardes po (mm) 3 (76)

Nombre de faux

Tablier

Une

Entraînement Hydraulique

Vitesse (réglable de la cabine) pi/min (m/min) 0 à 600 (0 à 183)

Largeur po (mm) 41 (1 041)

Type

Toile caoutchoutée

+ lattes de renforc.


RAzORBAR

MODÈLE À DISqUES

9175 9190 9192

Dimensions et poids 12' 16' 16'

Largeur hors tout po (mm) 150 (3 810) 195 (4 963) 195 (4 963)

Poids (avec boucliers pour

former) lb (kg)

Tête

3 490 (1 583) 4 200 (2 168) 4 200 (2 168)

Deux moteurs Deux moteurs Deux moteurs

hydrauliques hydrauliques hydrauliques

Tête - entraînement

Vitesse de l’arbre d’entrée

(max.) tours/min

Tête - plage de levage

po (mm) à po (mm)

Tête - flottation

Tête - inclinaison

2 600 2 600 2 600

-3,3 (-84) à +25,1

(+638)

Hydraulique, radiale

et verticale, réglable

de la cabine

Hydraulique, réglable

de la cabine

-3,3 (-84) à +25,1

(+638)

Hydraulique, radiale

et verticale, réglable

de la cabine

Hydraulique, réglable

de la cabine

-3,3 (-84) à +25,1

(+638)

Hydraulique, radiale

et verticale, réglable

de la cabine

Hydraulique, réglable

de la cabine

Tête - angle

Lit de coupe

0° à 10° 0° à 10° 0° à 10°

Largeur de coupe - Tête 12’

po (mm)

144 (3 658) 192 (4 895) 192 (4 895)

Hauteur de coupe (mm) 0,75 à 3 (19 à 76) 0,75 à 3 (19 à 76) 0,75 à 3 (19 à 76)

Nombre de disques - Tête 12’ 8 10 10

Nombre de couteaux - Tête 12’ 16 (2 par disque) 20 (2 par disque) 20 (2 par disque)

Vit. des disques (max.) tours/min 2 600 2 600 2 600

Vit. au bout (max.) mi/h (km/h) 184 (296) 189 (304) 189 (304)

Design du lit de coupe

Conditionneur à foin

Roue droite

cylindrique

Roue droite

cylindrique

Roue droite

cylindrique

Type

Conditionneur à

rouleaux

Conditionneur à

rouleaux

Conditionneur à

rouleaux

Avant

À chevrons

acier sur acier

À chevrons

acier sur acier

À chevrons

acier sur acier

Arrière (9192 seulement) N/O N/O

À chevrons

acier sur acier

Longueur po (mm) 110 (2 794) 110 (2 794) 110 (2 794)

Diamètre po (mm) 7,75 (197) 7,75 (197) 7,75 (197)

Vit. tours/min (maximum) 1 280 1 264 1 264

Largeur de l’andain

Réglable

Réglable

Réglable

Min. po (mm)

40 (1 016)

40 (1 016)

40 (1 016)

Max. po (mm)

96 (2 438)

96 (2 438)

96 (2 438)

Type Conditionn. à rayons N/O N/O

Nombre de rayons 74 v-dents N/O N/O

Longueur po (mm) 110 (2 794) N/O N/O

Diamètre po (mm) 21,6 (550) N/O N/O

Vit. tours/min (maximale)

Largeur de l’andain

1 030 N/O N/O

Min. po (mm)

36 (914)

N/O N/O

Max. po (mm)

96 (2 438)

TÊTE - MODÈLE À FAUX

Dimensions et poidss

Tête de 14'

9145 9125 A

Largeur de coupe po (mm)

168 (4 276)

168 (4 276)

Largeur hors tout po (mm)

188, 4 (4 786)

188, 4 (4 786)

Poids (sans bouc. de forme) lb (kg)

Tête de 16' (4,9 m)

4 630 (2 100)

3 850 (1 746)

Largeur de coupe po (mm)

192 (4 877)

192 (4 877)

Largeur hors tout po (mm)

212, 4 (5 396)

212, 4 (5 396)

Poids (sans bouc. de forme) lb (kg)

Tête de 18' (5,5 m)

4 900 (2 223)

4 100 (1 860)

Largeur de coupe po (mm)

Largeur hors tout po (mm)

N/O

216 (5 486)

236, 4 (60 05)

Poids (sans bouc. de forme) lb (kg)

Tête

4 400 (1 996)

Entraînement Hydraulique Hydraulique

Flottation

Rabatteurs

Hydraulique, réglable de la

console dans la cabine

Hydraulique, réglable de la

console dans la cabine

Lattes 5 5

Diamètre po (mm) 42 (1 067) 42 (1 067)

Entraînement Courroie et chaîne Courroie et chaîne

Vitesse tours/min

Faux

72 à 83 72 à 83

Vitesse/min (coups/min) 1 840 (920) 1 840 (920)

Course po (mm) 3 (76,2) 3 (76,2)

Angle de la garde (réglable) 5° à 12° 5° à 12°

Entraînement

Engrenages synchronisés avec

demi-barre de flottement

Engrenages synchronisés

avec demi-barre de flott.

Nombre de faux

Vis sans fin

2 2

Type

Diamètre

Double, contrarotatives Double, contrarotatives

Vis sans fin du haut po (mm)

9 (229)

9 (229)

Vis sans fin du bas po (mm)

Vitesse

10 (254)

10 (254)

Vis sans fin du haut tours/min

368

368

Vis sans fin du bas tours/min

Conditionneurs à foin

Type

585

585

Avant

À chevrons, acier sur acier À chevrons, acier sur acier

ou caoutc. torsadé sur acier

Arrière (9145 seulement)

À chevrons, caoutc. sur caoutc.

N/O

Longueur po (mm)

Diamètre po (mm)

110 (2 794)

110 (2 794)

Acier

7,75 (197)

7,75 (197)

Caoutchouc

8 (203)

8 (203)

Vitesse (maximum) tours/min 1 026 1 026

Largeur de l’andain

Réglable

Réglable

Min. po (mm)

40 (1 016)

40 (1 016)

Max. po (mm)

96 (2 438)

96 (2 438)

Fiche technique

PAGE 21


Un nom qui veut tout dire

« Hesston de Massey Ferguson », cela peut sembler un peu long comme nom, mais c’est notre façon de faire

honneur aux meilleurs noms de l’industrie. Après tout, il n’y a pas, et il n’y a jamais eu, en Amérique du Nord

une société détentrice d’autant de brevets sur les équipements de fenaison.

C’est évident que Daniel Massey et Harry Ferguson possèdent aussi tout un héritage dans le domaine des

équipements de ferme avec des innovations sur plus de 160 ans. Voilà une histoire que nous sommes fiers

d’afficher.


Bienvenue dans

la famille


Andaineuses et faucheuses-andaineuses Hesston Séries 9000 et 9005

masseyferguson.com

MASSEy FERGUSON et HESSTON sont des marques déposées de la Société AGCO. (877) 525-4384 • MF009455F (2) 1.5 PD

AGCO, votre Société, fabrique des équipements aratoires de premier ordre pour offrir des solutions de haute technologie aux agriculteurs professionnels qui nourrissent le

Monde. La Société s’engage envers ses clients à offrir un service et des produits novateurs de qualité supérieure. Les produits AGCO sont offerts dans plus de 140 pays.

© 2010 Société AGCO. Tous droits réservés. Ce document et la

totalité de son contenu sont la propriété exclusive de la Société

AGCO et sont protégés par la Loi sur les droits d’auteur. AGCO

pratique une politique d’amélioration continue, par conséquent,

les fiches techniques peuvent être changées sans préavis. AGCO n’est

pas responsable des différences entre les fiches techniques ou les

illustrations contenues dans cette publication et l’équipement réel.

Les équipements produits par d’autres fabricants apparaissent dans

cette brochure aux seules fins d’illustrations. Cela ne signifie pas

qu’il s’agit d’une promotion ou qu’ils conviennent mieux. Tous droits

réservés. AGCO, 4205 River Green Parkway, Duluth, GA 30096.

Nous soutenons avec fierté :

More magazines by this user
Similar magazines
