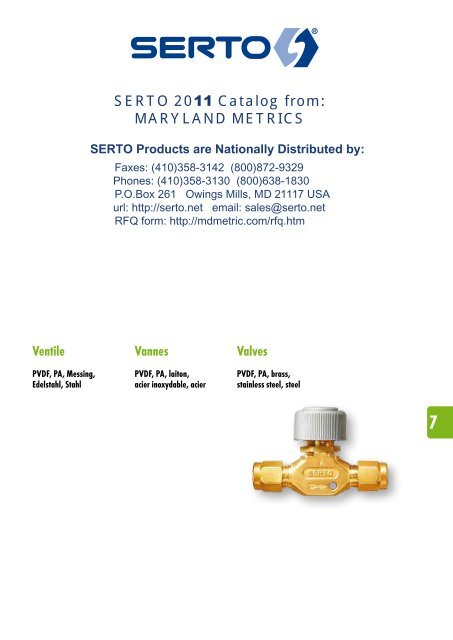

Katalog V14

Ventile

PVDF, PA, Messing,

Edelstahl, Stahl

SERTO 2011 Catalog from:

MARYLAND METRICS

SERTO Products are Nationally Distributed by:

Faxes: (410)358-3142 (800)872-9329

Phones: (410)358-3130 (800)638-1830

P.O.Box 261 Owings Mills, MD 21117 USA

url: http://serto.net email: sales@serto.net

RFQ form: http://mdmetric.com/rfq.htm

Vannes

PVDF, PA, laiton,

acier inoxydable, acier

Valves

PVDF, PA, brass,

stainless steel, steel

7

Übersicht Aperçu Overview

Ventile Kunststoff PVDF

Vannes plastique PVDF

Valves plastic PVDF

Regulierventil

Robinet de réglage

Regulating valve

Regulier-Eckventil

Robinet-équerre de réglage

Elbow regulating valve

Zubehör

Accessoires

Accessories

Kegelrückschlagventil

Soupape de retenue à siège conique

Taper seat non-return valve

Absperrhahn

Vanne à boisseau

Stopcock

Absperrhahn


Stopcock

7.1

Seite/Page/Page Seite/Page/Page Seite/Page/Page

7.6

SO NV 21A00

7.7-7.8

SO NV 21A21E

7.8

SO 29900

7.11

SO CV 23A21

7.15

SO PV 21B00

7.15

SO PV 21B21

Ventile Kunststoff PA

Vannes plastique PA

Valves plastic PA







Schwenkverschraubung

Coude banjo

Single banjo

Ventile Messing M

Vannes laiton M

Valves brass M




Feinregulierventil

Robinet de réglage fin

Fine regulating valve

7.18

SO CV 33A21

7.19

SO NV 31A21E

7.20

SO 37621

7.23

SO NV 41A21

7.24

SO NV 41C21




Feinregulier-Eckventil

Robinet-équerre de réglage fin

Elbow fine regulating valve

Zubehör

Accessoires

Accessories




Doppelkugelrückschlagventil

Soupape de retenue à deux billes

Double ball valve

Doppelschutzventil

Vanne à double protection

Double action valve


Coude banjo

Single banjo

Mini-Kugelhahn

Mini robinet à bille

Mini-Ball valve

7.25-7.27

SO NV 41A21E

7.28-7.30

SO NV 41C21E

7.31

SO 09900

7.34

SO CV 43A21

7.37

SO CV 43B01

7.38

SO CV 43C21

7.39-7.40

SO 47724

7.41-7.42

SO BV 48A00


Ventile Messing G

Vannes laiton G

Valves brass G















Fine regulating valve elbow version

Dosier-Eckventil

Robinet-équerre de réglage de

précision

Metering elbow valve

Zubehör

Accessoires

Accessories

Seite/Page/Page Seite/Page/Page Seite/Page/Page

7.45

SO NV 01A21

7.46

SO NV 01C21

7.47

SO CV 03A21

7.52-7.53

SO NV 01A21E

7.54

SO NV 01C21E

7.55

SO NV 01D21E

7.56

SO 09900

Kugelhahn voller Durchgang

Robinet à bille avec passage total

Ball valve with full flow

Durchgangshahn

Robinet simple à passage direct

Total-flow cock

Ventile Edelstahl

Vannes acier inoxydable

Valves stainless steel










Kugelhahn

Robinet à bille

Ball valve

Nadelventil

Robinet à pointeau

Needle valve

7.57

SO BV 08C00

7.58-7.59

SO PV 08E01

7.62

SO NV 51A00

7.63-7.64

SO NV 51A21E

7.67

SO CV 53B21

7.68-7.69

SO BV 58A00

7.72-7.73

SO NV 51B00

Ventile Edelstahl L

Vannes acier inoxydable L

Valves stainless steel L

2-Weg Hochdruckkugelhahn SOL

Robinet à bille droit SOL pour haute

pression

2-way high pressure ball valve SOL




Ventile Stahl

Vannes acier

Valves steel




7.76

SOL BV 58A00

7.77

SOL CV 53B21

7.80

SO 6611

7.2

i

s

3F

4M

4G

5

5L

6

7

8

9

10

11

12


Ventile Kunststoff PVDF

Vannes plastique PVDF

Valves plastic PVDF

Sonderausführungen:

Exécution en option:

Optional Services:

Spezialreinigung - entfettet

Traitement spécial - sans silicone

Special treatment - degreased

Vorbeschichtete Gewinde mit Loctite 5061

Filetages pré enduits avec Loctite 5061

Pre-coated threads with Loctite 5061

Ventile Kunststoff PA

Vannes plastique PA

Valves plastic PA










Ventile Messing M

Vannes laiton M

Valves brass M




Spezialbehandlung für Einsatz mit Sauerstoff

Traitement spécial pour utilisation sous oxygène

Special treatment for use with oxygen

Spezialbehandlung - silikonfrei


Special treatment - silicone free







Vorbeschichtete Gewinde PTFE-Band umwickelt

Filetages pré enduits avec ruban en PTFE

Pre-coated threads with PTFE-tape

Chemisch vernickelt

Nickelage chimique

Chemical nickel-plated

Messing bleifrei

Laiton sans plomb

Unleaded brass

7.3

Ventile Messing G

Vannes laiton G

Valves brass G


















Pre-coated threads with PTFE-tape

Chemisch vernickelt

Nickelage chimique

Chemical nickel-plated

Messing bleifrei

Laiton sans plomb

Unleaded brass

Ventile Edelstahl

Vannes acier inoxydable

Valves stainless steel
















Ventile Edelstahl L

Vannes acier inoxydable L

Valves stainless steel L
















Ventile Stahl

Vannes acier

Valves steel


















Pre-coated threads with PTFE-tape

Ventile Kunststoff PVDF Vannes plastique PVDF Valves plastic PVDF




Nr.

No.

No.

Bezeichnung

Désignation

Description

9

10

3

2

1

1 Ventilkörper

Corps cône de soupape

Valve body

2 Ventilspindel

Tige de soupape

Valve spindle

3 Schalttafeloberteil

Partie sup. tableau de commande

Panel top

4 Dichtbuchse

Bague d‘étanchéité

Sealing bush

Material

Matériau

Material

Nr.

No.

No.

Bezeichnung

Désignation

Description

PVDF 5 Druckbuchse

Douille de pression

Pressure sleeve

PVDF 6 Handrad

Manche

Handwheel

PVDF 7 Kontermutter

Contre-écrou

PTFE

Spezifikationen

Betriebsdruck (PN): 10 bar

Temperatur: -20°C bis +100°C

Sicherheitsfaktor: 1.5-fach

Merkmale

- Funktion: Regulier- und Absperrventil

- Einsatz: Medizin, Reinraum und Laborbereich,

für aggressive Medien (s. Beständigkeitsliste

PVDF und PTFE)

- Besonderes: totraumarme Konstruktion,

kompakte Baugrössen

* Optionen

- Varianten: mit Übergangsmuffe SO 20030

oder Einstellnippel SO 21600

Counter nut

Material

Matériau

Material

Spécifications

Pression de service (PN): 10 bar

Température: -20°C à +100°C

Facteur de sécurité: 1.5 fois

Caractéristiques

- Fonction: soupape de régulation et de retenue

- Application: médecine, salle blanche et

laboratoire, pour des fluides agressifs (voir

liste de résistance PVDF et PTFE)

- Particularités: construction sans espace mort,

dimensions compactes

* Options

- Autres versions: avec adaptateur femelle

SO 20030 ou union orientable mâle

SO 21600

SO NV 21A21 / A00 /

A21E / A21EB / A21EL

Nr.

No.

No.

8

6

7

5

4

Bezeichnung

Désignation

Description

PVDF 8 Hutmutter

Écrou de borgne

Cap nut

PVDF 9 Ventilschild

Plaque indicatrice

Valve label

PVDF 10 Arretiermutter (Zubehör)

Écrou d‘arrêt (Accessoires)

Locking nut (Accessory)

Material

Matériau

Material

PVDF

Aluminium

PVDF

Specifications

Working pressure (PN): 10 bar

Temperature: -20°C to +100°C

Safety factor: 1.5 times

Characteristics

- Function: Regulating and stop valve

- Uses: Medical, clean room and laboratories,

for aggressive media (see Chemical

Resistance List PVDF and PTFE)

- Special: Zero static construction, compact

sizes

* Options

- Other versions: with female adaptor

SO 20030 or adjustable male adaptor

SO 21600

7.4

i

s

3F

4M

4G

5

5L

6

7

8

9

10

11

12


Durchflussdiagramm

Gültig für die aufgeführten Typen.

Sonderausführungen

siehe Seite 7.3

SO NV 21A21 / SO NV 21A00 / SO NV 21A21E / SO NV 21A21EB / SO NV 21A21EL

Zubehör

- Anschraubfuss für Wandmontage SO 29900

- Kontermutter SO 27006

7.5

Kv [l/min]

12

10

8

6

4

2

Courbe de débit

Valable pour les types indiqués.

0

0.0 0.5 1.0 1.5 2.0 2.5 3.0 3.5 4.0 4.5 5.0 5.5 6.0 6.5 7.0 7.5 8.0

Spindelumdrehungen / Tour de Broche / Turning of the spindle

Exécutions en option

voir page 7.3

Accessoires

- Support de fixation SO 29900

- Écrou d‘arrêt SO 27006

Flow rate

Valid for the specified types.

SO NV 21A21

-10, -12, -12/9,

3/8

SO NV 21A21

-6, -8,

1/8, 1/4

Optional services

see page 7.3

Accessoires

- Flange mount for wall fastening SO 29900

- Locking nut SO 27006



mit Innengewinde


avec filetage femelle


with female thread

SO NV 21A00

Type -G Mat.-Nr. bar L B F H i e kg/10

G=Rohrgewinde (zylindrisch) G=Filetage-gaz BSP (cylindrique) G=BSP thread (straight)

SO NV 21A00-1/8-1/8 148.6000.020 10 32.0 12.5 15.0 44.5 10.0 3.5 0.340

SO NV 21A00-1/4-1/4 148.6000.040 10 34.0 12.5 17.0 46.5 11.0 3.5 0.390

SO NV 21A00-3/8-3/8 148.6000.060 10 46.0 16.5 21.5 58.5 12.0 7.0 0.820

Druckbereich: 10 bar bei +23°C, 4,5 bar bei

+80°C




SO NV 21A21

Pression nominale: 10 bars à +23°C, 4,5 bars

à +80°C

Nominal pressure: 10 bar at +23°C, 4,5

bar at +80°C

Type -d Mat.-Nr. bar M SW L B D F H z kv e kg/10

SO NV 21A21-4-4 148.6010.040 10 10x1 12 58.0 12.5 22.0 19.5 50.5 32.5 2.9 3.0 0.300

SO NV 21A21-6-6 148.6010.060 10 10x1 12 58.0 12.5 22.0 19.5 50.5 32.5 2.7 3.0 0.300

SO NV 21A21-8-8 148.6010.080 10 12x1 14 61.0 12.5 22.0 21.0 52.0 32.5 3.2 3.0 0.340

SO NV 21A21-10-10 148.6010.100 10 14x1 17 77.0 18.5 30.0 28.0 63.5 43.0 11.5 6.0 0.750

SO NV 21A21-12-12 148.6010.120 10 16x1 19 85.0 18.5 30.0 28.0 63.5 47.0 12.0 6.0 0.840

SO NV 21A21-12/9-12/9 148.6010.122 100 16x1 19 85.0 18.5 30.0 28.0 63.5 47.0 11.8 6.0 0.840

7.6

i

s

3F

4M

4G

5

5L

6

7

8

9

10

11

12





SO NV 21A21E

Type -d Mat.-Nr. bar M SW L L1 D H z1 z kv e kg/10

SO NV 21A21E-4-4 148.6400.040 10 10x1 12 29.0 27.5 22.0 50.5 14.5 16.3 3.3 3.0 0.305

SO NV 21A21E-6-6 148.6400.060 10 10x1 12 29.0 27.5 22.0 50.5 14.5 16.3 3.3 3.0 0.305

SO NV 21A21E-8-8 148.6400.080 10 12x1 14 30.5 29.5 22.0 52.0 15.5 16.3 4.0 3.0 0.330

SO NV 21A21E-10-10 148.6400.100 10 14x1 17 38.5 32.0 30.0 63.5 15.0 21.5 14.8 6.0 0.735

SO NV 21A21E-12-12 148.6400.120 10 16x1 19 42.5 35.0 30.0 63.5 16.0 23.5 15.8 6.0 0.805

SO NV 21A21E-12/9-12/9 148.6400.122 10 16x1 19 42.5 35.0 30.0 63.5 16.0 23.5 15.4 6.0 0.800


mit Einschraubgewinde


avec filetage mâle


with male adaptor thread

SO NV 21A21EB

Type -d -R Mat.-Nr. bar M SW L L1 D H i z kv e kg/10

SO NV 21A21EB-4-1/8 148.6401.060 10 10x1 12 29.0 8.5 22.0 50.5 8.0 16.5 3.5 3.0 0.280

SO NV 21A21EB-4-1/4 148.6401.065 10 10x1 12 29.0 8.5 22.0 50.5 12.0 16.5 2.4 3.0 0.350

SO NV 21A21EB-6-1/8 148.6401.100 10 10x1 12 29.0 8.5 22.0 50.5 8.0 16.5 3.5 3.0 0.275

SO NV 21A21EB-6-1/4 148.6401.110 10 10x1 12 29.0 8.5 22.0 50.5 12.0 16.5 3.5 3.0 0.290

SO NV 21A21EB-8-1/4 148.6401.170 10 12x1 14 30.5 9.5 22.0 52.0 12.0 16.5 4.0 3.0 0.310

SO NV 21A21EB-10-3/8 148.6401.280 10 14x1 20 38.5 12.5 30.0 63.5 12.0 21.5 15.3 6.0 0.690

SO NV 21A21EB-12-3/8 148.6401.390 10 16x1 19 42.5 13.5 30.0 63.5 12.0 23.5 15.3 6.0 0.735

SO NV 21A21EB-12/9-3/8 148.6401.412 10 16x1 19 42.5 13.5 30.0 63.5 12.0 23.5 15.6 6.0 0.730

d=Rohraussen-ø

e=kleinste Bohrung

kv=Kenngrösse für das Durchflussverhalten (ltr./min)

=für Rohre mit Wandung 1,5 mm

*=mit reduziertem Klemmring

7.7

d=ø extérieur du tube

e=ø-min. de passage

kv=facteur d'écoulement (ltr./min)

=pour tubes avec paroi de 1,5 mm d’épaisseur

*=avec bague de serrage de réduction

d=tube outside diameter

e=minimum bore

kv=flow factor (ltr./min)

=for tubes with wall thickness of 1,5 mm

*=with reduction compression ferrule



mit Einstellzapfen

Robinet-équerre

orientable


adjustable

SO NV 21A21EL

Type -d -Ad Mat.-Nr. bar M SW L L1 D H i z kv e kg/10

SO NV 21A21EL-4-A6 148.6500.045 10 10x1 12 29.0 20.0 22.0 50.5 13.0 16.5 3.5 3.0 0.270

SO NV 21A21EL-6-A6 148.6500.060 10 10x1 12 29.0 20.0 22.0 50.5 13.0 16.5 3.5 3.0 0.270

SO NV 21A21EL-8-A8 148.6500.080 10 12x1 14 30.5 22.0 22.0 52.0 14.0 16.5 4.0 3.0 0.295

Arretiermutter

Écrou d‘arrêt

Locking nut

SO 27006

Type -d Mat.-Nr. D M

SO 27006 6/8 146.6006.000 30.0 12x1

SO 27006 10/12 146.6006.002 38.0 18x1

Zubehör zu SO NV 21A00 / SO NV 21A21

SO NV 21A21E / SO NV 21A21EB /

SO NV 21A21EL

Anschraubfuss

Support de fixation

Flange mount

SO 29900

Accessoire pour SO NV 21A00 /

SO NV 21A21 / SO NV 21A21E /

SO NV 21A21EB / SO NV 21A21EL

Accessory to SO NV 21A00 / SO NV 21A21


SO NV 21A21EL

Type Mat.-Nr. D M

SO 29900 146.6006.001 38.0 18x1

Zubehör zu SO NV 21A00 / SO NV 21A21


SO NV 21A21EL


Ad=Aussen-ø der Andrehung




Accessoire pour SO NV 21A00 /

SO NV 21A21 / SO NV 21A21E /

SO NV 21A21EB / SO NV 21A21EL


Ad=ø extérieur de la portée cylindrique


kv=facteur d’écoulement (ltr./min)


Accessory to SO NV 21A00 / SO NV 21A21


SO NV 21A21EL


Ad=outside diameter of cyl. stub



*=with reduction compression ferrule

7.8

i

s

3F

4M

4G

5

5L

6

7

8

9

10

11

12



Soupape de retenue


Nr.

No.

No.

Bezeichnung

Désignation

Description

1 Ventilkegelführung

Guidage cône de soupape

Valve cone guide

2 Ventilmutter

Écrou de soupape

Valve nut

3

Material

Matériau

Material




Öffnungsdruck: 0.1 - 0.2 bar


Merkmale

- Funktion: Rückflussverhinderer



PVDF und FPM)

- Besonderes: geringer Druckverlust durch

strömungsgünstige Konstruktion

* Optionen

- Nr. 5 - Dichtung: EPDM, FFPM


7.9

5

Nr.

No.

No.

Bezeichnung

Désignation

Description

PVDF 3 Ventilkegeleinsatz

Insert cône de soupape

Valve cone insert

PVDF 4 Ventilkegel

Cône de soupape

Valve cone

1

4

Material

Matériau

Material




Pression d‘ouverture: 0.1 - 0.2 bar



- Fonction: clapet anti-retour

- Application: médical, salle blanche et laboratoire,

pour fluides agressifs (voir liste de

résistance PVDF et FPM)

- Particularités: faible perte de pression grâce

à la conception favorisant l’écoulement

* Options

- No. 5 - Joint: EPDM, FFPM


SO 20030

Nr.

No.

No.

2

Bezeichnung

Désignation

Description

PVDF

PVDF

5* Dichtung

Joint

Seal

SO CV 23A21

Material

Matériau

Material

FPM




Opening pressure: 0.1 - 0.2 bar



- Function: Check valve



Resistance List PVDF and FPM)

- Special: low pressure loss due to flow-optimised

design

* Options

- No. 5 - Seal: EPDM, FFPM

- Other versions: with female adaptor

SO 20030



Der Druckabfall nimmt mit zunehmendem

Durchfluss überproportional zu.

Öffnungsdruckdiagramm

Der Öffnungsdruck bewegt sich im skizzierten

Bereich. Das Ventil schliesst spätestens beim rot

gekennzeichneten Wert.

Nominaler Öffnungsdruck / Pression d'ouverture nominale /

Nominal opening pressure [bar]

0.30

0.28

0.26

0.24

0.22

0.20

0.18

0.16

0.14

0.12

0.10

Minimaler Druck zum Dichten

Pression minimale pour l'étanchéité

Minimum pressure for sealing



Druckabfall / Perte de pression / Pressure drop [bar]


La perte de pression augmente disproportionnellement

avec plus de débit.

SO CV 23A21

SO CV 23A21-4-4 / -6-6 / -8-8

0.04 0.06 0.08 0.10 0.12 0.14 0.16 0.18 0.20 0.22 0.24

Öffnungs- und Absperrdruckbereiche / Plage de pression d'ouverture

et de verrouillage / Opening and closing pressure range [bar]

10

9.5

9

8.5

8

7.5

7

6.5

6

5.5

SO CV 23A21-4/6

5

4.5

4

3.5

3

SO CV 23A21-8

2.5

2

SO CV 23A21-10

1.5

1

0.5

0

SO CV 23A21-12

0 2 4 6 8 10 12 14 16 18 20

Durchfluss / Circulation / Flow rate [l/min]

Courbe de pression d'ouverture

La pression d'ouverture se trouve dans les valeurs

indiquées. La vanne se ferme le plus tard

à la valeur affichée en rouge.

Öffnungsdruckbereich

Plage de pression d'ouverture

Opening pressure range


voir page 7.3



0.30

0.28

0.26

0.24

0.22

0.20

0.18

0.16

0.14

0.12


Pression minimale pour l‘étanchéité


Flow rate

The pressure drop increases disproportionally

with increasing flow rate.

Opening pressure diagram

The opening pressure ranges within the marked

section. The valve closes latest at the value

indicated in red.

SO CV 23A21-10-10 / -12-12




0.10

0.00 0.02 0.04 0.06 0.08 0.10 0.12 0.14 0.16 0.18 0.20




see page 7.3

7.10

i

s

3F

4M

4G

5

5L

6

7

8

9

10

11

12



Soupape de retenue à siège

conique


SO CV 23A21

Type -d Mat.-Nr. bar M SW SW1 L z e kg/10

SO CV 23A21-4-4 148.7300.040 10 10x1 12 19 56.5 34.0 3.0 0.150

SO CV 23A21-6-6 148.7300.060 10 10x1 12 19 56.5 34.0 3.0 0.140

SO CV 23A21-8-8 148.7300.080 10 12x1 14 19 61.5 35.5 5.0 0.160

SO CV 23A21-10-10 148.7300.100 10 14x1 17 24 69.5 41.0 6.5 0.280

SO CV 23A21-12-12 148.7300.120 10 16x1 19 24 74.5 39.0 7.5 0.340



L=Mass in montiertem Zustand


7.11



L=après montage




L=installed length



Anschlussvarianten mit Übergangsmuffe

Variantes de raccordement avec adaptateur femelle

Connections with female adaptor

M

(d)

e

f

S0 20030

z i

L

SW

D

G

S0 NV 21A30

SO 20030–d–G

L ₁ i

S0 CV 23A30

SO 20030–d–G

M SW i –d –G L1 –d –G L

M 10x1 14 9 –4 – 25 –4 – 65

M 10x1 17 10 –4 – 25 –4 – 65

M 10x1 14 9 –6 – 25 –6 – 65

M 10x1 17 10 –6 – 25 –6 – 65

M 12x1 17 10 –8 – 27 –8 – 68

M 10x1 19 10 –10 – 32 –10 – 84

M 10x1 22 11 –10 – 36 –10 – 80

M 16x1 22 11 –12 – 38 –12 – 90

M 16x1 27 14 –12 – 39 –12 – 92

M 16x1 22 11 –12/9 – 38

M 16x1 27 14 –12/9 – 39

d = Rohraussen-ø (Wandstärke 1 mm)

L = Mass im montierten Zustand

e = kleinste Bohrung im Formteil

kv = Kenngrösse für das Durchflussverhalten (ltr./min.)

H = Ventil geöffnet

= für Rohre mit Wandung 1,5 mm

* = mit reduziertem Klemmring

d

M

G

D

SW

d = ø extérieur du tube (épaisseur de paroi 1 mm)

L = après montage

e = ø min. de passage

kv = facteur d’écoulement (ltr./min.)

H = robinet ouvert

= pour tubes avec paroi de 1,5 mm d’épaisseur

* = avec bague de serrage de réduction

d

M

L

z

SW

G D

d = tube outside diameter (wall thickness 1 mm)

L = installed length

e = minimum bore in forged body

kv = flow factor (ltr./min.)

H = valve opened

= for tubes with wall thickness of 1,5 mm

* = with reduction compression ferrule

7.12

i

s

3F

4M

4G

5

5L

6

7

8

9

10

11

12


Anschlussvarianten mit Einstellnippel

Variantes de raccordement avec mâle adaptateur orientable

Connections with union adjustable

d e

S0 21600

z

f SW R

L

e₁

d

S0 NV 21A60

S0 CV 23A60

SW i –d –R L1 –d –R L

–A6– 13 6 –4 – 37 –4 – 71

–A6– 14 7,5 –4 – 38 –4 – 74

–A6– 13 6 –6 – 37 –6 – 71

–A6– 14 7,5 –6 – 38 –6 – 74

–A8– 14 6 –8 – 37 –8 – 74

–A8– 17 7,5 –8 – 38 –8 – 76

–A8– 19 7,5 –8 – 39 –8 – 77

–A10– 17 7,5 –10 – 47 –10 – 87

–A10– 19 7,5 –10 – 47 –10 – 88

–A12– 17 7,5 –12 – 51 –12 – 92

–A12– 19 7,5 –12 – 51 –12 – 93

–A12– 22 10,5 –12 – 52 –12 – 96

–A12– 17 7,5 –12/9 – 51

–A12– 19 7,5 –12/9 – 51

–A12– 22 10,5 –12/9 – 52

–A16– 22 7,5

–A16– 22 10,5

–A16– 27 10,5

d = Rohraussen-ø (Wandstärke 1 mm)

L = Mass im montierten Zustand

e = kleinste Bohrung im Formteil

kv = Kenngrösse für das Durchflussverhalten (ltr./min.)

H = Ventil geöffnet

= für Rohre mit Wandung 1,5 mm

* = mit reduziertem Klemmring

7.13

L₁

SO 21600–d–R

SW

d = ø extérieur du tube (épaisseur de paroi 1 mm)

L = après montage

e = ø min. de passage

kv = facteur d’écoulement (ltr./min.)

H = robinet ouvert

= pour tubes avec paroi de 1,5 mm d’épaisseur

* = avec bague de serrage de réduction

i

R

d

L

z i

M SO 21600–d–R SW R

d = tube outside diameter (wall thickness 1 mm)

L = installed length

e = minimum bore in forged body

kv = flow factor (ltr./min.)

H = valve opened

= for tubes with wall thickness of 1,5 mm

* = with reduction compression ferrule


Absperrhahn


Stopcock

Nr.

No.

No.

Bezeichnung

Désignation

Description

3

2

1 PVDF-Hahn Körper

Corps robinet PVDF

PVDF valve body



Valve spindle

3 Ventilkappe

Bouchon de soupape

Valve cap

1

Material

Matériau

Material





Merkmale

- Funktion: Absperrhahn



PVDF, PTFE und FPM)

- Besonderes: nachstellbare Dichtung bei

Verschleisserscheinungen



Nr.

No.

No.

Bezeichnung

Désignation

Description

PVDF 4 Knebel

Garrot

Lever

PVDF 5 Anschlag

Butée

Stop

PVDF 6 Justierschraube

Vis d‘ajustage

Adjusting screw

7

6

Material

Matériau

Material






- Fonction: Vanne à bisseau

- Application: médecine, salle blanche et

laboratoire, pour des fluides agressifs (voir

liste de résistance PVDF et PTFE)

- Particularités: Join réglable, quand des

signes d‘usure aparaissent


voir page 7.3

Nr.

No.

No.

4

5

8

Bezeichnung

Désignation

Description

PVDF 7 Dichtbuchse

Bague d‘étanchéité

Sealing bush

PVDF

PVDF

8 Dichtung

Joint

Seal

SO PV 21B21

SO PV 21B00

Material

Matériau

Material

PTFE

FPM






- Function: Stopckock



Resistance List PVDF and PTFE)

- Special: Adjustable sealing when sign of

wear is showing


see page 7.3

7.14

i

s

3F

4M

4G

5

5L

6

7

8

9

10

11

12


Absperrhahn




Stopcock


SO PV 21B00

Type -G Mat.-Nr. bar L D H i kv e kg/10


SO PV 21B00-3/8-3/8 148.8000.060 10 58.0 50.0 38.0 12.0 18.6 6.0 0.620

SO PV 21B00-1/2-1/2 148.8000.080 10 62.0 50.0 41.0 14.0 18.6 6.0 0.960

Absperrhahn


Stopcock

SO PV 21B21

Type -d Mat.-Nr. bar M SW SW1 L D H z e kg/10

SO PV 21B21-4-4 148.8010.040 10 10x1 19 12 110.0 50.0 38.0 88.0 3.1 0.800

SO PV 21B21-6-6 148.8010.060 10 10x1 19 12 110.0 50.0 38.0 88.0 3.1 0.800

SO PV 21B21-8-8 148.8010.080 10 12x1 19 14 113.0 50.0 38.0 89.0 5.1 0.821

SO PV 21B21-10-10 148.8010.100 10 14x1 19 17 116.0 50.0 38.0 88.0 6.0 0.864

SO PV 21B21-12-12 148.8010.120 10 16x1 22 19 124.0 50.0 41.0 91.0 6.0 1.292





H=Ventil geöffnet

7.15





H=robinet ouvert





H=valve opened

Ventile Kunststoff PA Vannes plastique PA Valves plastic PA




Nr.

No.

No.

Bezeichnung

Désignation

Description






Valve nut

3

Material

Matériau

Material




Öffnungsdruck: 0.1 - 0.2 bar


Merkmale




PA und FPM)

- Besonderes: geringer Druckverlust durch

strömungsgünstige Konstruktion

* Optionen

- Nr. 5 - Dichtung: EPDM

5

Nr.

No.

No.

Bezeichnung

Désignation

Description

PA 3 Ventilkegeleinsatz

Insert cône de soupape

Valve cone insert

PA 4 Ventilkegel


Valve cone

1

4

Material

Matériau

Material




Pression d‘ouverture: 0.1 - 0.2 bar




- Application: médecal, salle blanche et

laboratoire, pour fluides agressifs (voir liste

de résistance PA et FPM)

- Particularités: faible perte de pression grâce

à la conception favorisant l’écoulement

* Options

- No. 5 - Joint: EPDM

Nr.

No.

No.

2

Bezeichnung

Désignation

Description

PA

PA

5* Dichtung

Joint

Seal

SO CV 33A21

Material

Matériau

Material

FPM




Opening pressure: 0.1 - 0.2 bar






Resistance List PA and FPM)

- Special: low pressure loss due to flow-optimised

design

* Options

- No. 5 - Seal: EPDM

7.16

i

s

3F

4M

4G

5

5L

6

7

8

9

10

11

12











0.30

0.28

0.26

0.24

0.22

0.20

0.18

0.16

0.14

0.12




SO CV 33A21-6-6 / -8-8




SO CV 33A21

0.10

0.00 0.02 0.04 0.06 0.08 0.10 0.12 0.14 0.16 0.18 0.20



7.17



Minimum opening pressure

10

9.5

9

8.5

8

7.5

7

6.5

6

5.5

SO CV 33A21-4/6

5

4.5

4

3.5

3

SO CV 33A21-8

2.5

2

SO CV 33A21-10

1.5

1

0.5

0

SO CV 33A21-12

0 2 4 6 8 10 12 14 16 18 20










voir page 7.3



0.30

0.28

0.26

0.24

0.22

0.20

0.18

0.16

0.14

0.12




Flow rate







SO CV 33A21-10-10 / -12-12




0.10

0.00 0.02 0.04 0.06 0.08 0.10 0.12 0.14 0.16 0.18 0.20




see page 7.3




conique


SO CV 33A21


SO CV 33A21-6-6 138.7300.060 10 10x1 12 19 56.5 34.0 3.0 0.140

SO CV 33A21-8-8 138.7300.080 10 12x1 14 19 61.5 35.5 5.0 0.160

SO CV 33A21-10-10 138.7300.100 10 14x1 17 24 69.5 41.0 6.5 0.280

SO CV 33A21-12-12 138.7300.120 10 16x1 19 24 74.5 39.0 7.5 0.340










7.18

i

s

3F

4M

4G

5

5L

6

7

8

9

10

11

12





SO NV 31A21E

Type -d Mat.-Nr. bar M SW SW1 L B F H z kv e kg/10

SO NV 31A21E-6-6 138.1500.060 10 10x1 12 17 25.0 14.5 10.0 31.5 13.5 5.0 3.0 0.300




SO NV 31A21EB

Type -d -R Mat.-Nr. bar M SW SW1 L H zR z kv e kg/100

R=Rohrgewinde (kegelig) R=Filetage-gaz BSP (conique) R=BSP thread (tapered)

SO NV 31A21EB-6-1/8 138.1600.100 10 10x1 12 12 25.0 40.0 9.0 13.5 5.0 3.0 0.200






7.19










H=valve opened



mit Drossel-Ventil

Coude banjo

à passage réglable

Single banjo

with throttle valve

SO 37621

Type -d -G2 Mat.-Nr. bar M SW SW1 L A D i zR z kv kg/10

G2=Rohrgewinde (zylindrisch) G2=Filetage-gaz BSP (cylindrique) G2=BSP thread (straight)

SO 37621-6-1/8 168.7600.100 10 10x1 12 14 27.5 25.0 16.0 7.0 10.5 16.5 3.0 0.210

SO 37621-6-1/4 168.7600.110 10 10x1 12 19 27.5 32.0 20.0 9.0 12.5 16.5 6.0 0.440

SO 37621-8-1/8 168.7600.160 10 12x1 14 14 29.5 25.5 16.0 7.0 10.5 16.5 3.0 0.280

SO 37621-8-1/4 168.7600.170 10 12x1 14 19 29.5 30.5 20.0 9.0 12.5 16.5 6.0 0.450

SO 37621-10-1/4 168.7600.270 10 14x1 17 19 30.0 30.5 20.0 9.0 12.5 16.0 6.0 0.460

Dieses Drossel-Ventil dient zur Regulierung

von Luftströmen in beiden Richtungen. Die

Kombination von Verschraubung und Drossel-

Ventil erlaubt den Anbau direkt an den Zylinder.

Die Spindelfixierung mittels Kontermutter garantiert,

dass sich die Spindel auch bei Vibration nicht

verstellt.

Technische Hinweise:

Körper und Anschlussmuttern aus Polyamid

6.6, O-Ringe aus NBR. Hohlschrauben und

Ventileinsätze aus Messing.

Schwenkverschraubungen siehe SO 32821, SO

32921, SO 33821, SO 33921 und SO 42821,

SO 42921, SO 43821 und SO 43921.


mit Drossel-Rückschlag-Ventil

Coude banjo

à passage réglable et soupape de retenue

Single banjo

with throttle valve and non-return

SO 37721

Cet élément d’étranglement sert au réglage

d’écoulements d’air dans les deux sens. La combinaison

raccord-passage réglable est spécialement

destinée au montage sur le cylindre.

La fixation de la broche à l’aide d’un contre-écrou

garantit la stabilité du réglage même en cas de

vibrations.

Données techniques:

Corps et écrous de raccordements en polyamide

6.6, joints toriques en NBR. Vis creuse et ponteau

en laiton.

Coudes banjo voir SO 32821, SO 32921, SO

33821, SO 33921 et SO 42821, SO 42921,

SO 43821 et SO 43921.

This throttle valves serve to regulate air flow in

both directions. The combination of union and

throttle valve permits direct fitting to the cylinder.

The spindle fixation via counter-nut assures that

the spindle can not shift, even due to vibration.

Technical notes:

Bodies and union nuts of polyamide 6.6,

O-Rings of NBR. Hollow screws and valve parts

of brass.

Single banjo please see SO 32821, SO

32921, SO 33821, SO 33921 and SO

42821, SO 42921, SO 43821 and SO

43921.



SO 37721-6-1/8 168.7700.100 10 10x1 12 14 27.5 25.0 16.0 7.0 10.5 16.5 3.0 0.210

SO 37721-6-1/4 168.7700.110 10 10x1 12 19 27.5 32.0 20.0 9.0 12.5 16.5 6.0 0.430

SO 37721-8-1/8 168.7700.160 10 12x1 14 14 29.5 25.5 16.0 7.0 10.5 16.5 3.0 0.240

SO 37721-8-1/4 168.7700.170 10 12x1 14 19 29.5 30.5 20.0 9.0 12.5 16.5 6.0 0.450

SO 37721-10-1/4 168.7700.270 10 14x1 17 19 30.0 30.5 20.0 9.0 12.5 16.0 6.0 0.460

d=Rohraussen-ø / mit Wandung 1 mm



d=ø extérieur du tube / avec paroi de 1 mm



d=tube outside diameter / with wall thickness 1 mm



7.20

i

s

3F

4M

4G

5

5L

6

7

8

9

10

11

12

Ventile Messing M Vannes laiton M Valves brass M

Regulier- / Feinregulierventil

Robinet de réglage / réglage fin

Regulating / fine regulating valve

Nr.

No.

No.

Bezeichnung

Désignation

Description


Coprs cône de soupape

Valve body



Valve spindle

3 Kontermutter

Contre-écrou

Counter nut

2

1

4

3

Material

Matériau

Material

Messing

Laiton

Brass

Messing

Laiton

Brass

Messing

Laiton

Brass





Merkmale

- Funktion: Regulier- und Absprerrventil

- Einsatz: Luft, Wasser, Öle und Flüssiggase

(Beständigkeit Dichtung beachten)

- Material: Messing CW617N (CuZn40Pb2)

- Besonderes: kompakte Abmessungen, hohe

Zuverlässigkeit

* Optionen

- Nr. 5 - Ventilschild: wahlweise auch in den

Farben blau, rot und grün, siehe VSD SO NV

- Nr. 7 - Dichtung: EPDM, FPM


oder Übergangsnippel SO 40040

7.21

Nr.

No.

No.

Bezeichnung

Désignation

Description

4 Handrad (grau)

Manche (gris)

Handwheel (grey)

5* Ventilschild (grau)

Plaque indicatrice (gris)

Valve label (grey)

6 Ventilkappe


Valve cap

Material

Matériau

Material

Polyamid

Polyamide

Polyamide

Polyamid

Polyamide

Polyamide

Messing

Laiton

Brass







- Application: air, eau, huiles et gaz liquéfiés

(tenir compte de la résistance de

l’étanchéité)

- Matériau: laiton CW617N (CuZn40Pb2)

- Particularités : dimensions compactes, grande

fiabilité

* Options

- No. 5 - Plaques indicatrices: au choix disponible

en couleurs bleu, rouge et vert, voir

VSD SO NV

- No. 7 - Joint: EPDM, FPM


SO 40030 ou mâle SO 40040

Nr.

No.

No.

SO NV 41A21/E/EB/EL

SO NV 41C21/E/EB/EL

5

6

8

7

Loch für Befestigung

Trou pour fixation

Hole for mounting

Bezeichnung

Désignation

Description

7* Dichtung

Joint

Seal

8 Dichtungs-Set

Set des joints

Set of seals

Material

Matériau

Material

NBR

NBR

NBR

PVDF

PVDF

PVDF






- Function: regulating and stop valve

- Uses: air, water, oils and liquid gases (check

resistance of seal)

- Material: brass CW617N (CuZn40Pb2)

- Special: compact dimensions, high reliability

* Options

- No. 5 - Valve labels: also available in colors

blue, red and green, see VSD SO NV

- No. 7 - Seal: EPDM, FPM

- Other versions: with female (SO 40030) or

male (SO 40040) adaptor



Regulierventile / Robinets de réglage /

Regulating valves

SO NV 41A21

Kv [l/min]

25

20

15

10

5

0

0.0 1.0 2.0 3.0 4.0 5.0 6.0 7.0 8.0 9.0


SO NV 41C21

SO NV 41A21E / A21EB / A21EL SO NV 41C21E / C21EB / 21EL

Kv [l/min]

30

25

20

15

10

5

0

0.0 1.0 2.0 3.0 4.0 5.0 6.0 7.0 8.0 9.0 10.0




Zubehör

- Anschraubfuss für Wandmontage der Typen

SO NV 41A21 und SO NV 41C21 siehe

SO 09900

Courbe de débit Flow rate

SO NV 41A21-15

SO NV 41A21-12

SO NV 41A21-10

SO NV 41A21-8

SO NV 41A21-6

SO NV 41A21E-15

SO NV 41A21E-12

SO NV 41A21E-10

SO NV 41A21E-8



voir page 7.3

Accessoires

- Support de fixation pour les types

SO NV 41A21 et SO NV 41C21 voir

SO 09900

Feinregulierventile / Robinets de réglage fin /

Fine regulating valves

Kv [l/min]

Kv l/min]

25

20

15

10

5

0

30

25

20

15

10

5

0.0 1.0 2.0 3.0 4.0 5.0 6.0 7.0 8.0 9.0 10.0


0

0.0 1.0 2.0 3.0 4.0 5.0 6.0 7.0 8.0 9.0 10.0



see page 7.3

SO NV 41C21-15

SO NV 41C21-12

SO NV 41C21-10

SO NV 41C21-8

SO NV 41C21-6

SO NV 41C21EL-15





Accessoires

- Flange mount for wall fastening for types

SO NV 41A21 and SO NV 41C21 see

SO 09900

7.22

i

s

3F

4M

4G

5

5L

6

7

8

9

10

11

12





SO NV 41A21

Type -d Mat.-Nr. bar M SW SW1 L B D H z kv e kg/10

Für metrische Rohre Pour tubes métriques For metric tubes

SO NV 41A21-4-4 028.0000.040 50 10x1 12 19 61.0 16.5 26.0 47.0 46.0 5.0 4.0 1.060

SO NV 41A21-5-5 028.0000.050 50 10x1 12 19 61.0 16.5 26.0 47.0 46.0 5.5 4.0 1.050

SO NV 41A21-6-6 028.0000.060 50 10x1 12 19 61.0 16.5 26.0 47.0 46.5 6.0 4.0 1.050

SO NV 41A21-8-8 028.0000.080 50 12x1 14 19 62.5 16.5 26.0 47.0 46.5 8.0 5.0 1.130

SO NV 41A21-10-10 028.0000.100 50 14x1 17 24 75.5 20.5 36.0 54.5 54.5 16.0 6.5 2.180

SO NV 41A21-12-12 028.0000.120 50 16x1 19 24 86.5 20.5 36.0 56.5 62.5 24.0 8.0 2.570

SO NV 41A21-13-13 028.0000.130 50 20x1.5 24 27 92.0 24.5 36.0 66.0 67.0 45.0 10.0 4.200

SO NV 41A21-14-14 028.0000.140 50 20x1.5 24 27 92.0 24.5 36.0 66.0 67.0 50.0 10.0 4.180

SO NV 41A21-15-15 028.0000.150 50 20x1.5 24 27 92.0 24.5 36.0 66.0 67.0 50.0 10.0 4.120

Für Zollrohre Pour tubes pouces For inch tubes

SO NV 41A21-6,35-6,35 028.0000.063 50 10x1 12 19 61.0 16.5 26.0 41.5 46.0 6.0 4.0 1.040

SO NV 41A21-9,52-9,52 028.0000.095 50 14x1 17 24 75.5 20.5 36.0 54.5 54.5 15.0 6.5 2.170

SO NV 41A21-12,7-12,7 028.0000.127 50 20x1.5 24 27 92.0 24.5 36.0 66.0 67.0 45.0 10.0 4.200






7.23









H=valve opened

*=with reduced compression ferrule





SO NV 41C21

Type -d Mat.-Nr. bar M SW SW1 L B D H kv z e kg/10


SO NV 41C21-4-4 028.0500.040 50 10x1 12 19 61.0 16.5 26.0 47.0 4.5 46.0 4.0 1.060

SO NV 41C21-5-5 028.0500.050 50 10x1 12 19 61.0 16.5 26.0 47.0 5.0 46.0 4.0 1.050

SO NV 41C21-6-6 028.0500.060 50 10x1 12 19 61.0 16.5 26.0 47.0 5.5 46.5 4.0 1.050

SO NV 41C21-8-8 028.0500.080 50 12x1 14 19 62.5 16.5 26.0 47.0 6.5 46.5 5.0 1.130

SO NV 41C21-10-10 028.0500.100 50 14x1 17 24 75.5 20.5 36.0 54.5 15.0 54.5 6.5 2.180

SO NV 41C21-12-12 028.0500.120 50 16x1 19 24 86.5 20.5 36.0 56.5 22.0 62.5 8.0 2.570

SO NV 41C21-13-13 028.0500.130 50 20x1.5 24 27 92.0 24.5 36.0 66.0 40.0 67.0 10.0 4.200

SO NV 41C21-14-14 028.0500.140 50 20x1.5 24 27 92.0 24.5 36.0 66.0 45.0 67.0 10.0 4.180

SO NV 41C21-15-15 028.0500.150 50 20x1.5 24 27 92.0 24.5 36.0 66.0 45.0 67.0 10.0 4.120


SO NV 41C21-6,35-6,35 028.0500.063 50 10x1 12 19 61.0 16.5 26.0 47.0 5.5 46.0 4.0 1.040

SO NV 41C21-9,52-9,52 028.0500.095 50 14x1 17 24 75.5 20.5 36.0 54.5 14.0 54.0 6.5 2.170

SO NV 41C21-12,7-12,7 028.0500.127 50 20x1.5 24 27 92.0 24.5 36.0 66.0 40.0 67.0 10.0 4.200















*=with reduced compression ferrule

7.24

i

s

3F

4M

4G

5

5L

6

7

8

9

10

11

12





SO NV 41A21E



SO NV 41A21E-4-4 028.1500.040 50 10x1 12 19 27.5 16.5 26.0 46.0 20.0 5.0 4.0 1.050

SO NV 41A21E-5-5 028.1500.050 50 10x1 12 19 27.5 16.5 26.0 46.0 20.0 5.5 4.0 1.040

SO NV 41A21E-6-6 028.1500.060 50 10x1 12 19 27.5 16.5 26.0 46.0 20.0 6.0 4.0 1.030

SO NV 41A21E-8-8 028.1500.080 50 12x1 14 19 29.0 16.5 26.0 46.0 21.0 8.0 5.0 1.140

SO NV 41A21E-10-10 028.1500.100 50 14x1 17 24 34.0 20.5 36.0 54.0 24.0 16.0 6.5 2.050

SO NV 41A21E-12-12 028.1500.120 50 16x1 19 24 36.0 20.5 36.0 54.0 24.0 24.0 8.5 2.210

SO NV 41A21E-15-15 028.1500.150 50 20x1.5 24 27 40.0 24.5 36.0 66.0 27.5 50.0 11.0 3.630


SO NV 41A21E-6,35-6,35 028.1500.063 50 10x1 12 19 27.5 16.5 26.0 46.0 20.0 6.0 4.0 1.030

SO NV 41A21E-9,52-9,52 028.1500.095 50 14x1 17 24 34.0 20.5 36.0 54.0 24.0 15.0 6.5 2.060

SO NV 41A21E-12,7-12,7 028.1500.127 50 20x1.5 24 24 40.0 24.5 36.0 66.0 27.5 45.0 11.0 3.710






7.25


















SO NV 41A21EB

Type -d -R Mat.-Nr. bar M SW L L1 H i1 z kv e kg/10



SO NV 41A21EB-4-1/8 028.1600.060 50 10x1 12 27.5 11.0 46.0 8.0 20.0 5.0 4.0 0.950

SO NV 41A21EB-5-1/8 028.1600.082 50 10x1 12 27.5 11.0 46.0 8.0 20.0 5.5 4.0 0.940

SO NV 41A21EB-6-1/8 028.1600.100 50 10x1 12 27.5 11.0 46.0 8.0 20.0 6.0 4.0 0.940

SO NV 41A21EB-6-1/4 028.1600.110 50 10x1 12 27.5 14.0 46.0 8.0 20.0 6.0 5.0 1.000

SO NV 41A21EB-8-1/8 028.1600.160 50 12x1 14 29.0 16.0 46.0 8.0 21.0 8.0 5.0 0.990

SO NV 41A21EB-8-1/4 028.1600.170 50 12x1 14 29.0 12.5 46.0 9.5 21.0 8.0 5.0 1.060

SO NV 41A21EB-10-1/4 028.1600.270 50 14x1 17 34.0 16.0 54.0 9.5 24.0 16.0 6.5 1.850

SO NV 41A21EB-12-1/4 028.1600.380 50 16x1 19 36.0 16.0 54.0 9.5 24.0 24.0 8.5 1.920

SO NV 41A21EB-12-3/8 028.1600.390 50 16x1 19 36.0 15.5 54.0 10.0 24.0 24.0 8.5 2.000

SO NV 41A21EB-15-1/2 028.1600.534 50 20x1.5 24 40.0 18.0 66.0 13.0 27.5 50.0 11.0 3.290


SO NV 41A21EB-6,35-1/8 028.1600.135 50 10x1 12 27.5 11.0 46.0 8.0 20.0 6.0 4.0 0.940

SO NV 41A21EB-9,52-1/4 028.1600.230 50 14x1 17 34.0 16.0 54.0 9.5 24.0 15.0 6.5 1.860

SO NV 41A21EB-12,7-1/2 028.1600.434 50 20x1.5 24 40.0 18.0 66.0 13.0 27.5 45.0 11.0 3.330
















7.26

i

s

3F

4M

4G

5

5L

6

7

8

9

10

11

12





orientable


adjustable

SO NV 41A21EL

Type -d -Ad Mat.-Nr. bar M SW L L1 l1 H z kv e kg/10


SO NV 41A21EL-4-A6 028.1560.045 50 10x1 12 27.5 9.5 12.5 46.0 20.0 5.0 4.0 0.940

SO NV 41A21EL-5-A6 028.1560.053 50 10x1 12 27.5 9.5 12.5 46.0 20.0 5.5 4.0 0.940

SO NV 41A21EL-6-A6 028.1560.060 50 10x1 12 27.5 9.5 12.5 46.0 20.0 6.0 4.0 0.940

SO NV 41A21EL-6-A8 028.1560.063 50 12x1 14 29.0 9.5 12.5 46.0 21.0 7.5 5.0 1.060

SO NV 41A21EL-8-A8 028.1560.080 50 12x1 14 29.0 9.5 12.5 46.0 21.0 8.0 5.0 1.060


SO NV 41A21EL-6,35-A6 028.1560.067 50 10x1 12 27.5 9.5 12.5 46.0 20.0 6.0 4.0 0.940






7.27















SO NV 41C21E



SO NV 41C21E-4-4 028.2000.040 50 10x1 12 19 27.5 16.5 26.0 46.0 20.0 4.5 4.0 1.050

SO NV 41C21E-5-5 028.2000.050 50 10x1 12 19 27.5 16.5 26.0 46.0 20.0 5.0 4.0 1.040

SO NV 41C21E-6-6 028.2000.060 50 10x1 12 19 27.5 16.5 26.0 46.0 20.0 5.5 4.0 1.030

SO NV 41C21E-8-8 028.2000.080 50 12x1 14 19 29.0 16.5 26.0 46.0 21.0 6.5 5.0 1.140

SO NV 41C21E-10-10 028.2000.100 50 14x1 17 24 34.0 20.5 36.0 54.0 24.0 15.0 6.5 2.050

SO NV 41C21E-12-12 028.2000.120 50 16x1 19 24 36.0 20.5 36.0 54.0 24.0 22.0 8.5 2.210

SO NV 41C21E-15-15 028.2000.150 50 20x1.5 24 27 40.0 24.5 36.0 66.0 27.5 45.0 11.0 3.630


SO NV 41C21E-6,35-6,35 028.2000.063 50 10x1 12 19 27.5 16.5 26.0 46.0 20.0 5.5 4.0 1.030

SO NV 41C21E-9,52-9,52 028.2000.095 50 14x1 17 24 34.0 20.5 36.0 54.0 24.0 14.0 6.5 2.060

SO NV 41C21E-12,7-12,7 028.2000.127 50 20x1.5 24 27 40.0 24.5 36.0 66.0 27.5 40.0 11.0 3.710














H=valve open


7.28

i

s

3F

4M

4G

5

5L

6

7

8

9

10

11

12








SO NV 41C21EB

Type -d -R Mat.-Nr. bar M SW L L1 D H z kv e kg/10



SO NV 41C21EB-4-1/8 028.2100.060 50 10x1 12 27.5 11.0 26.0 46.0 20.0 4.5 4.0 0.950

SO NV 41C21EB-5-1/8 028.2100.082 50 10x1 12 27.5 11.0 26.0 46.0 20.0 5.0 4.0 0.940

SO NV 41C21EB-6-1/8 028.2100.100 50 10x1 12 27.5 11.0 26.0 46.0 20.0 5.5 4.0 0.940

SO NV 41C21EB-6-1/4 028.2100.110 50 10x1 12 27.5 14.0 26.0 46.0 20.0 5.5 4.0 1.000

SO NV 41C21EB-8-1/8 028.2100.160 50 12x1 14 29.0 10.0 26.0 46.0 21.0 6.5 5.0 0.990

SO NV 41C21EB-8-1/4 028.2100.170 50 12x1 14 29.0 12.5 26.0 46.0 21.0 6.5 5.0 1.060

SO NV 41C21EB-10-1/4 028.2100.270 50 14x1 17 34.0 17.5 36.0 54.0 24.0 15.0 6.5 1.850

SO NV 41C21EB-12-1/4 028.2100.380 50 16x1 19 35.0 16.0 36.0 54.0 24.0 22.0 8.5 1.920

SO NV 41C21EB-12-3/8 028.2100.390 50 16x1 19 36.0 15.5 36.0 54.0 24.0 22.0 8.5 2.000

SO NV 41C21EB-15-1/2 028.2100.534 50 20x1.5 24 40.0 18.0 36.0 66.0 27.5 45.0 11.0 3.290


SO NV 41C21EB-6,35-1/8 028.2100.135 50 10x1 12 27.5 11.0 26.0 46.0 20.0 5.5 4.0 0.940

SO NV 41C21EB-9,52-1/4 028.2100.230 50 14x1 17 34.0 16.0 36.0 54.0 24.0 14.0 6.5 1.920

SO NV 41C21EB-12,7-1/2 028.2100.434 50 20x1.5 24 40.0 18.0 36.0 66.0 27.5 40.0 11.0 3.330






7.29















orientable


adjustable

SO NV 41C21EL

Type -d -Ad Mat.-Nr. bar M SW L L1 D H i1 z kv e kg/10


SO NV 41C21EL-4-A6 028.2060.045 50 10x1 12 27.5 9.5 26.0 46.0 12.5 20.0 5.0 4.0 0.940

SO NV 41C21EL-5-A5 028.2060.053 50 10x1 12 27.5 9.5 26.0 46.0 12.5 20.0 5.5 4.0 0.940

SO NV 41C21EL-6-A6 028.2060.060 50 10x1 12 27.5 9.5 26.0 46.0 12.5 20.0 6.0 4.0 0.940

SO NV 41C21EL-6-A8 028.2060.063 50 12x1 14 29.0 9.5 26.0 46.0 12.5 21.0 7.5 5.0 1.060

SO NV 41C21EL-8-A8 028.2060.080 50 12x1 14 29.0 9.5 26.0 46.0 12.5 21.0 8.0 5.0 1.060


SO NV 41C21EL-6,35-A6 028.2060.067 50 10x1 12 27.5 9.5 26.0 46.0 12.5 20.0 6.0 4.0 0.940
















7.30

i

s

3F

4M

4G

5

5L

6

7

8

9

10

11

12


Anschraubfuss


Flange mount

SO 09900

Type Mat.-Nr. L A B C D F H z2 z1 kg/10

SO 09900 028.2750.000 13.0 28.0 33.0 15.0 5.2 15.0 17.0 5.0 6.5 0.166

Für die Wandmontage sämtlicher Grössen der

Ventiltypen SO NV 41A21 / SO NV 41C21

und SO NV 01A21 / SO NV 01C21

Ventilschilder (Satz)

Plaques indicatrices (set)

Valve labels (set)

VSD SO NV

Type Mat.-Nr.

VSD SO NV

01A21E/21A/31A/51A-6/8 (RV)

065.1000.001

VSD SO NV41A (Set RV) 255.1000.001

VSD SO NV41C (Set FRV) 255.1000.002

VSD SO NV 01A/21A/31A/51A (Set RV): für

Regulierventil MsG (nur Eckventil)/PVDF/PA/

Inox; grün/gelb, blau/rot eloxiert

VSD SO NV 41A (Set RV): für Regulierventil

Messing M/G, Farben rot/blau/grün

VSD SO NV 41C (Set FRV): für Feinregulierventil


7.31

Pour le montage mural de tous les dimensions des

robinets SO NV 41A21 / SO NV 41C21

et SO NV 01A21 / SO NV 01C21

VSD SO NV 01A/21A/31A/51A (Set RV):

pour robinets de réglage Laiton G (que robinetéquerre)/PVDF/PA/Inox;

anodisé, vert/jaune,

bleu/rouge

VSD SO NV 41A (Set RV) pour robinets de réglage

laiton M/G, couleurs rouge/bleu/vert

VSD SO NV 41C (Set FRV): pour robinets de

réglage fin laiton M/G, couleurs rouge/bleu/vert

For wallmounting of all valves, types

SO NV 41A21 / SO NV 41C21

and SO NV 01A21 / SO NV 01C21

VSD SO NV 01A/21A/31A/51A (Set RV): for

regulating valve Brass G (elbow only)/PVDF/

PA/Inox, anodyzed green/yellow, blue/red

VSD SO NV 41A (Set RV): for regulating valves

brass M/G, colours red/blue/green

VSD SO NV 41C (Set FRV): for fine regulating

valves brass M/G, colours red/blue/green





Nr.

No.

No.

Bezeichnung

Désignation

Description






Valve nut

Material

Matériau

Material

Messing

Laiton

Brass

Messing

Laiton

Brass


Betriebsdruck (PN): 50 bis 100 bar


Öffnungsdruck: 0.2 bar ± 20 %


Merkmale





- Besonderes: strömungsgünstige Konstruktion,

Druckstösse werden gedämpft

* Optionen

- Nr. 3 - Druckfeder: Öffnungsdruck 0.5, 1, 2,

3 bar




5

Nr.

No.

No.

Bezeichnung

Désignation

Description

3* Druckfeder

Ressort de compression

Compression spring

4 Ventilkegel


Valve cone

4

Material

Matériau

Material

1.4401

1.4401

1.4401

Messing

Laiton

Brass


Pression de service (PN): 50 à 100 bar


Pression d‘ouverture: 0.2 bar ± 20 %





(tenir compte de la résistance de l’étanchéité)


- Particularités: conception favorisant

l’écoulement, amortit les coups de bélier

* Options

- No. 3 - Ressort de compression: pression

d‘ouverture 0.5, 1, 2, 3 bar



SO 40030 ou mâle SO 40040

1

Nr.

No.

No.

Bezeichnung

Désignation

Description

5* Dichtung

Joint

Seal

SO CV 43A21

3

2

Material

Matériau

Material

NBR

NBR

NBR


Working pressure (PN): 50 to 100 bar


Opening pressure: 0.2 bar ± 20 %



- Function: check valve



- Material: brass CW617N (CuZn40Pb2)

- Special: flow-optimised design, damps water

hammer

* Options

- No. 3 - Compression spring: opening pressure

0.5, 1, 2, 3 bar



male (SO 40040) adaptor

7.32

i

s

3F

4M

4G

5

5L

6

7

8

9

10

11

12







SO CV 43A21







4.5

4.0

3.5

3.0

2.5

2.0

1.5

1.0

0.5

SO CV 43A21-4


0.0

0.0 0.5 1.0 1.5 2.0 2.5 3.0 3.5 4.0 4.5



7.33




22

20

18

16

14

12

10




8

6

4

2

0




0 2 4 6 8 10 12 14 16 18 20 22 24










4.5

4.0

3.5

3.0

2.5

2.0

1.5

1.0

0.5


voir page 7.3

SO CV 43A21-8

0.0

0.0 0.5 1.0 1.5 2.0 2.5 3.0 3.5 4.0 4.5



4.5

4.0

3.5

3.0

2.5

2.0

1.5

1.0

0.5







SO CV 43A21-15







0.0

0.0 0.5 1.0 1.5 2.0 2.5 3.0 3.5 4.0 4.5



Flow rate



SO CV 43A21-4

SO CV 43A21-5

SO CV 43A21-6

SO CV 43A21-8

SO CV 43A21-10

SO CV 43A21-12/14/15







4.5

4.0

3.5

3.0

2.5

2.0

1.5

1.0

0.5




0.0

0.0 0.5 1.0 1.5 2.0 2.5 3.0 3.5 4.0 4.5


see page 7.3

SO CV 43A21-10





et de verrouillage / Opening and closing pressure range [bar]




conique


SO CV 43A21



SO CV 43A21-4 028.3000.040 100 10x1 12 14 53.5 38.5 3.8 0.450

SO CV 43A21-5 028.3000.050 100 10x1 12 14 53.5 38.5 3.8 0.440

SO CV 43A21-6 028.3000.060 100 10x1 12 14 54.0 39.0 3.8 0.430

SO CV 43A21-8 028.3000.080 100 12x1 14 17 63.0 47.0 5.8 0.630

SO CV 43A21-10 028.3000.100 64 14x1 17 22 71.0 51.0 7.5 1.200

SO CV 43A21-12 028.3000.120 50 20x1.5 24 27 82.5 58.0 11.0 2.380

SO CV 43A21-13 028.3000.130 50 20x1.5 24 27 82.5 58.0 11.0 2.360

SO CV 43A21-14 028.3000.140 50 20x1.5 24 27 82.5 58.0 11.0 2.310

SO CV 43A21-15 028.3000.150 50 20x1.5 24 27 82.5 58.0 11.0 2.300


SO CV 43A21-6,35 028.3000.063 100 10x1 12 14 54.0 39.0 3.8 0.430

SO CV 43A21-9,52 028.3000.095 64 14x1 17 22 71.0 47.0 7.5 1.200

SO CV 43A21-12,7 028.3000.127 50 20x1.5 24 27 82.5 58.0 11.0 2.370













7.34

i

s

3F

4M

4G

5

5L

6

7

8

9

10

11

12





M

S0 40030 M S0 NV 41A30 S0 NV 41A30E S0 CV 43A30

SW3 i₂

G

d

M

L₂ i₂

SW₃ G

M –G SW3 i2 –d –G L2 –d –G L2 –d –G L2

M 10 x 1 – 14 10 –4 – 24,5 –4 – 23 –4 – 41,5

M 10 x 1 – 17 11 –4 – 24,5 –4 – 23 –4 – 41,5

M 10 x 1 – 22 12 –4 – 24,5 –4 – 23 –4 – 41,5

M 10 x 1 – 14 10 –5 – 24,5 –5 – 23 –5 – 41,5

M 10 x 1 – 17 11 –5 – 24,5 –5 – 23 –5 – 41,5

M 10 x 1 – 22 12 –5 – 24,5 –5 – 23 –5 – 41,5

M 10 x 1 – 14 10 –6 – 24,5 –6 – 23 –6 – 42

M 10 x 1 – 17 11 –6 – 24,5 –6 – 23 –6 – 42

M 10 x 1 – 22 12 –6 – 24,5 –6 – 23 –6 – 42

M 12 x 1 – 17 10 –8 – 25 –8 – 24 –8 – 48

M 12 x 1 – 17 11 –8 – 26 –8 – 25 –8 – 49

M 12 x 1 – 22 12 –8 – 25 –8 – 24 –8 – 48

M 14 x 1 – 17 11 –10 – 30 –10 – 27 –10 – 54

M 14 x 1 – 22 12 –10 – 31 –10 – 28 –10 – 55

M 16 x 1 – 19 11 –12 – 34 –12 – 27

M 16 x 1 – 22 12 –12 – 34 –12 – 27

M 16 x 1 – 27 14 –12 – 34 –12 – 27

M 20 x 1,5 – 24 12 –12 – 62

M 20 x 1,5 – 27 14 –12 – 62

M 20 x 1,5 – 32 17 –12 – 62

M 20 x 1,5 – 32 17 –14 – 37 –14 – 31 –14 – 62

M 20 x 1,5 – 27 14 –14 – 37 –14 – 31 –14 – 62

M 20 x 1,5 – 32 17 –14 – 37 –14 – 31 –14 – 62

M 20 x 1,5 – 24 12 –15 – 37 –15 – 31 –15 – 62

M 20 x 1,5 – 27 14 –15 – 37 –15 – 31 –15 – 62

M 20 x 1,5 – 32 17 –15 – 37 –15 – 31 –15 – 62

M 10 x 1 – 14 10 –6,35 – 24,5 –6,35 – 23 –6,35 – 42

M 10 x 1 – 17 11 –6,35 – 24,5 –6,35 – 23 –6,35 – 42

M 10 x 1 – 22 12 –6,35 – 24,5 –6,35 – 23 –6,35 – 42

M 14 x 1 – 17 11 –9,52 – 30 –9,52 – 27 –9,52 – 54

M 14 x 1 – 22 12 –9,52 – 31 –9,52 – 28 –9,52 – 55

M 20 x 1,5 – 24 12 –12,7 – 37 –12,7 – 31 –12,7 – 62

M 20 x 1,5 – 27 14 –12,7 – 37 –12,7 – 31 –12,7 – 62

M 20 x 1,5 – 32 17 –12,7 – 37 –12,7 – 31 –12,7 – 62

Diese Anschlussvarianten sind auch für Feinregulierventile

und Feinreguliereckventile lieferbar.

Bestellbeispiel:

SO NV41A30 wird zu SO NV41C30.

Dichtprinzip:

Die Übergangsmuffe SO 40030 ist lose aufgeschraubt

und kann mit dem Armaturenanschluss SO 40021

gewechselt werden. Beim Anziehen dichtet die angedrehte

Dichtkante metallisch ab.

Wir empfehlen, das Gewinde mit einem geeigneten

Flüssigklebstoff gegen unbeabsichtigtes Lösen zu

sichern.

Ventile mit NPT-Gewinde auf Anfrage.

7.35

Ces variations de raccordement sont également

livrables pour les robinets de réglage de précision et

les robinets-équerres de réglage de précision.

Exemple:

SO NV41A30 devient SO NV41C30.

Principe d’étanchéité:

L’adaptateur femelle SO 40030 est monté librement et

peut être interchangé avec le raccordement SERTO

SO 40021. Lors du serrage, l’arête d’étanchéité forme

un joint métallique parfait.

Nous recommandons de freiner le filetage avec une

résine appropriée contre un desserrage intempestif.

Robinets avec filetage NPT sur demande.

L₂

i₂

d

M

SW₃

G

d

L₂ i₂

M G

SW₃

These connections are also available for fine

regulating valves and fine regulating valves –

elbow version.

Example:

SO NV41A30 becomes SO NV41C30.

Sealing principle:

The female adaptor SO 40030 is screwed on loosely,

and can be exchanged with the pipe connection

SO 40021. The integrally turned sealing lip produces

a metal/metal seal on being tight.

We recommend to secure the thread with a suitable

cement against unintended loosening.

Valves with NPT thread on demand.


Anschlussvarianten mit Übergangsnippel

Variantes de raccordement avec adaptateur mâle

Connections with male adaptor

S0 40040 M S0 NV 41A40 S0 NV 41A40E S0 CV 43A40

M

L₃ i₃

R

d

M SW₄

L₃ i₃

R

d

L₃

M

SW₄

I₃ R

M –R SW4 i3 –d –R L3 –d –R L3 –d –R L3

M 10 x 1 – 12 6,5 –4 – 25 –4 – 23,5 –4 – 42

M 10 x 1 – 14 9,5 –4 – 26 –4 – 24,5 –4 – 43

M 10 x 1 – 17 10 –4 – 24,5 –4 – 23 –4 – 41,5

M 10 x 1 – 12 6,5 –5 – 25 –5 – 23,5 –5 – 42

M 10 x 1 – 14 9,5 –5 – 26 –5 – 24,5 –5 – 43

M 10 x 1 – 17 10 –5 – 24,5 –5 – 23 –5 – 41,5

M 10 x 1 – 12 6,5 –6 – 25 –6 – 23,5 –6 – 42,5

M 10 x 1 – 14 9,5 –6 – 26 –6 – 24,5 –6 – 43,5

M 10 x 1 – 17 10 –6 – 24,5 –6 – 23 –6 – 42

M 12 x 1 – 14 6,5 –8 – 25,5 –8 – 24,5 –8 – 48,5

M 12 x 1 – 14 9,5 –8 – 26,5 –8 – 25,5 –8 – 49,5

M 12 x 1 – 17 10 –8 – 26 –8 – 25 –8 – 49

M 14 x 1 – 17 9,5 –10 – 31,5 –10 – 28,5 –10 – 55,5

M 14 x 1 – 17 10 –10 – 31 –10 – 28 –10 – 55

M 16 x 1 – 22 13 –10 – 29 –10 – 26

M 16 x 1 – 19 9,5 –12 – 36,5 –12 – 29,5

M 16 x 1 – 19 10 –12 – 36 –12 – 29

M 16 x 1 – 22 13 –12 – 34 –12 – 27

M 20 x 1,5 – 24 10 –12 – 62,5

M 20 x 1,5 – 24 13 –12 – 61,5

M 20 x 1,5 – 27 14,5 –12 – 61

M 20 x 1,5 – 24 10 –14 – 38 –14 – 32 –14 – 62,5

M 20 x 1,5 – 24 13 –14 – 37 –14 – 31 –14 – 61,5

M 20 x 1,5 – 27 14,5 –14 – 36,5 –14 – 30,5 –14 – 61

M 20 x 1,5 – 24 10 –15 – 38 –15 – 32 –15 – 62,5

M 20 x 1,5 – 24 13 –15 – 37 –15 – 31 –15 – 61,5

M 20 x 1,5 – 27 14,5 –15 – 36,5 –15 – 30,5 –15 – 61

M 10 x 1 – 12 6,5 –6,35 – 25 –6,35 – 23,5 –6,35 – 42,5

M 10 x 1 – 14 9,5 –6,35 – 26 –6,35 – 24,5 –6,35 – 43,5

M 10 x 1 – 17 10 –6,35 – 24,5 –6,35 – 23 –6,35 – 42

M 14 x 1 – 17 9,5 –9,52 – 31,5 –9,52 – 28,5 –9,52 – 55,5

M 14 x 1 – 17 10 –9,52 – 31 –9,52 – 28 –9,52 – 55

M 20 x 1,5 – 24 10 –12,7 – 38 –12,7 – 32 –12,7 – 62,5

M 20 x 1,5 – 24 13 –12,7 – 37 –12,7 – 31 –12,7 – 61,5

M 20 x 1,5 – 27 14,5 –12,7 – 36,5 –12,7 – 30,5 –12,7 – 61

Diese Anschlussvarianten sind auch für Feinregulierventile

und Feinreguliereckventile lieferbar.

Bestellbeispiel:

SO NV41A40 wird zu SO NV41C40.

Dichtprinzip:

Der Übergangsnippel SO 40040 ist lose aufgeschraubt

und kann mit dem Armaturenanschluss

SO 40021 gewechselt werden. Beim Anziehen

dichtet die angedrehte Dichtkante metallisch ab.

Wir empfehlen, das Gewinde mit einem geeigneten

Flüssigklebstoff gegen unbeabsichtigtes Lösen zu

sichern.Ventile mit NPT-Gewinde auf Anfrage.

Ces variations de raccordement sont également

livrables pour les robinets de réglage de précision

et les robinets-équerres de réglage de précision.

Example: SO NV41A40 devient SO NV41C40.

Principe d’étanchéité:

L’adaptateur mâle SO 40040 est monté librement et

peut être interchangé avec le raccordement SERTO

SO 40021. Lors du serrage, l’arête d’étanchéité

forme un joint métallique parfait.

Nous recommandons de freiner le filetage avec

une résine appropriée contre un desserrage

intempestif. Robinets avec filetage NPT sur demande.

d

L₃ i₃

M R

SW₄

These connections are also available for fine regulating

valves and fine regulating valves – elbow version.

Example: SO NV41A40 becomes SO NV41C40.

Sealing principle:

The male adaptor SO 40040 is screwed on loosely,

and can be exchanged with the pipe connection

SO 40021. The integrally turned sealing lip produces

a metal/metal seal on being tight. We recommend

to secure the thread with a suitable cement against

unintended loosening.

Valves with NPT thread on demand.

7.36

i

s

3F

4M

4G

5

5L

6

7

8

9

10

11

12


Doppelkugelrückschagventil

für Heizöltanks


pour des citernes à mazout


for oil tanks

SO CV 43B05

Type -G -R Mat.-Nr. bar SW L kg/10

SO CV 43B05-1/4-3/8 028.9403.106 10 22 60.0 1.490

Doppelkugelrückschlagventil

für Heizöltanks


pour des citernes à mazout


for oil tanks

SO CV 43B01

Type -d -R Mat.-Nr. bar SW SW1 L kg/10

SO CV 43B01-6-3/8 028.9403.120 10 14 22 69.0 1.525

SO CV 43B01-8-3/8 028.9403.180 10 14 22 69.0 1.500

7.37


Doppelschutzventil

für Ölfeuerungsanlagen

Vanne à double protection

pour installations de chauffage

Double action valve

for oil fireing installation

SO CV 43C21

Type -d Mat.-Nr. bar M SW L L1 L2 D z

SO CV 43C21-6-6 028.9391.060 10 12x1 14 62.0 9.0 31.0 18.0 46.0

SO CV 43C21-8-8 028.9391.080 10 12x1 14 62.0 9.0 31.0 18.0 46.0

SO CV 43C21-10-10 028.9391.100 10 14x1 17 74.5 11.5 31.0 18.0 54.5

SO CV 43C21-12-12 028.9391.120 10 16x1 19 97.0 9.0 31.0 18.0 72.5

SO CV 43C21-8/6-8/6 SET 028.9391.086 10 12x1 14 62.0 9.0 31.0 18.0 46.0

Anwendungsbeispiele: Exemples d‘utilisation: Sample combinations:

Die Kurve zeigt Richtwerte Données approximatives Guideline values


L=Mass im montierten Zustand








7.38

i

s

3F

4M

4G

5

5L

6

7

8

9

10

11

12



mit Drossel-Ventil

Coude banjo

à passage réglable

Single banjo

with throttle valve

SO 47624




SO 47624-3-1/8 028.7600.040 16 8x1 10 14 24.0 26.0 15.0 6.5 10.0 17.5 3.0 0.400

SO 47624-4-1/8 028.7600.060 16 8x1 10 14 23.5 26.0 15.0 6.5 10.0 17.5 3.0 0.380

SO 47624-5-1/8 028.7600.082 16 8x1 10 14 24.0 26.0 15.0 6.5 10.0 17.5 3.0 0.370

SO 47624-6-1/8 028.7600.100 16 10x1 12 14 25.0 26.0 15.0 6.5 10.0 17.5 3.0 0.430

SO 47624-6-1/4 028.7600.110 16 12x1 14 19 29.0 31.5 20.0 8.0 13.5 21.0 6.0 0.860

SO 47624-8-1/8 028.7600.160 16 12x1 14 14 25.5 31.5 15.0 6.5 10.0 17.5 3.0 0.460

SO 47624-8-1/4 028.7600.170 16 12x1 14 19 29.0 31.5 20.0 8.0 13.5 21.0 6.0 0.840

SO 47624-10-1/4 028.7600.270 16 14x1 17 19 32.0 31.5 20.0 8.0 13.5 21.0 6.0 0.900


SO 47624-6,35-1/8 028.7600.135 16 10x1 12 14 25.0 26.0 15.0 6.5 10.0 17.5 3.0 0.420

SO 47624-9,52-1/4 028.7600.230 16 14x1 17 19 31.0 31.5 20.0 8.0 13.5 21.0 6.0 0.910

Temperatur -20°C/+80°C

Dieses Drossel-Ventil dient zur Regulierung

von Luftströmen in beiden Richtungen. Die

Spindelfixierung mittels Kontermutter garantiert,

dass sich die Spindel auch bei Vibration nicht

verstellt.


Körper, Ventileinsatz und Anschlüsse aus Messing.

O-Ring aus NBR.





7.39

Température -20°C/+80°C

Cet élément d’étanchéité sert au réglage de

l’écoulement d’air dans les deux sens. La fixation

de la broche à l’aide d’un contre-écrou garantit la

stabilité du réglage même en cas de vibrations.


Soupape, pointeau et écrous en laiton.

Joint torique en matière NBR caoutchouc.





Temperature -20°C/+80°C

This throttle can be used for regulating air flow

in both directions. The spindle fixture via

counter-nut assures that spindle cannot shift,

even due to vibration.


Valve body, valve components and connections

of brass. O-ring of NBR.







mit Drosselrückschlag-Ventil

Coude banjo

à passage réglable et soupape de retenue

Single banjo

with throttle non-return valve

SO 47724




SO 47724-3-1/8 028.7700.040 16 8x1 10 14 24.0 26.0 15.0 6.5 10.0 17.5 3.0 0.400

SO 47724-4-1/8 028.7700.060 16 8x1 10 14 23.5 26.0 15.0 6.5 10.0 17.5 3.0 0.380

SO 47724-5-1/8 028.7700.082 16 8x1 10 14 24.0 26.0 15.0 6.5 10.0 17.5 3.0 0.370

SO 47724-6-1/8 028.7700.100 16 10x1 12 14 25.0 26.0 15.0 6.5 10.0 17.5 3.0 0.430

SO 47724-6-1/4 028.7700.110 16 12x1 14 19 29.0 31.5 20.0 8.0 13.5 21.0 6.0 0.860

SO 47724-8-1/8 028.7700.160 16 12x1 14 14 25.5 26.0 15.0 6.5 10.0 17.5 3.0 0.460

SO 47724-8-1/4 028.7700.170 16 12x1 14 19 29.0 31.5 20.0 8.0 13.5 21.0 6.0 0.840

SO 47724-10-1/4 028.7700.270 16 14x1 17 19 32.0 33.5 20.0 8.0 13.5 21.0 6.0 0.900


SO 47724-6,35-1/8 028.7700.135 16 10x1 12 14 25.0 26.0 15.0 6.5 10.0 17.5 3.0 0.420

SO 47724-9,52-1/4 028.7700.230 16 14x1 17 19 31.0 31.5 20.0 8.0 13.5 21.0 6.0 0.910

Temp: -20°C /+ 80°C

Dieses Drossel-Rückschlag-Ventil wird dort

eingesetzt, wo unterschiedliche

Geschwindigkeiten von Luftströmen benötigt

werden. Die Spindelfixierung mittels Kontermutter

garantiert, dass sich die Spindel auch bei

Vibration nicht verstellt.


Körper, Ventileinsatz und Anschlüsse aus Messing,

O-Ring aus NBR, Feder aus nichtrostendem Stahl,

Kugel aus Polyurethan.

Schwenkverschraubungen siehe SO 42824,

SO 42924, SO 43824 und SO 43924.





Temp: -20°C/+ 80°C

Cet élément à passage réglable et soupape de

retenue est utilisé lorsque les écoulements d’air

doivent avoir une vitesse différente. La fixation de

la broche à l’aide d’un contre-écrou garantit la

stabilité du réglage même en cas de vibrations.


Soupape, pointeau et écrous en laiton.

Joint torique en matière NBR caoutchouc, ressort

en acier inoxydable, bille en polyuréthane.

Coudes banjo voir SO 42824,

SO 42924, SO 43824 et SO 43924.





Temp: -20°C/+80°C

This non-return-throttle valve is installed where

various air flow rates are required. The spindle

fixture via counter-nut assures that spindle

cannot shift, even due to vibration.



of brass, O-ring of NBR, spring of stainless steel,

ball of polyurethane.

Single banjo please see SO 42824,

SO 42924, SO 43824 and SO 43924.




*=with reduction compression ferrule

7.40

i

s

3F

4M

4G

5

5L

6

7

8

9

10

11

12








SO BV 48A00

Type -G Mat.-Nr. bar SW L A H i kv e kg/10


SO BV 48A00-1/8-1/8 TKH.478.5011 10 21 39.0 30.0 37.5 9.0 45.0 6.0 0.990

SO BV 48A00-1/4-1/4 TKH.478.5012 10 21 40.0 30.0 37.5 9.0 67.0 8.0 0.950

SO BV 48A00-3/8-3/8 TKH.478.5013 10 21 40.0 30.0 37.5 10.0 67.0 8.0 0.870

SO BV 48A00-1/2-1/2 TKH.478.5014 10 24 47.0 30.0 41.5 10.5 90.0 10.0 1.320

SO BV 48A00-3/4-3/4 TKH.478.5015 10 30 51.0 30.0 46.5 13.5 130.0 12.0 1.930



Temperatur: -10°C/+90°C


Merkmale

Breite Anwendungsvielfalt: Ideal für Wasser, Luft,

Mineralöl, für Sanitär, Heizung, Apparatebau.

Material d. Körpers: Messing CW617N

Kugeldichtung: PTFE, Spindeldichtung: NBR


mit Innen-/Aussengewinde


avec filetage femelle-mâle


with female/male thread

SO BV 48A05



Température: -10°C/+90°C


Charactéristiques

Champ d‘application étendu: Idéal pour l‘eau,

l‘air, h‘huile minérale, pour l‘industrie sanitaire, le

chauffage et la construction des appareils.

Matériau coprs: Laiton CW617N

Joint du bille: PTFE, Joint du tige: NBR



Temperature: -10°C/+90°C



Large field of application: Ideal for water, air,

mineral oil, for sanitary purposes, heating industry

and the construction of apparatus.

Body material: Brass CW 617N

Ball gasket: PTFE, Spindle O-ring: NBR



SO BV 48A05-1/8-1/8 TKH.478.5111 10 21 39.0 30.0 37.5 9.0 45.0 6.0 0.840

SO BV 48A05-1/4-1/4 TKH.478.5112 10 21 39.0 30.0 37.5 9.0 67.0 8.0 0.810

SO BV 48A05-3/8-3/8 TKH.478.5113 10 21 40.0 30.0 37.5 10.0 67.0 8.0 0.780

SO BV 48A05-1/2-1/2 TKH.478.5114 10 25 45.0 30.0 41.5 10.5 90.0 10.0 1.200

SO BV 48A05-3/4-3/4 TKH.478.5115 10 30 51.0 30.0 46.5 14.0 130.0 12.0 1.780





Merkmale




Kugeldichtung: PTFE, Spindeldichtung: NBR

A=Grifflänge



i=Gewindelänge

7.41










Joint du bille: PTFE, Joint du tige: NBR

A=longueur de la manette



i=longueur du filetage










Ball gasket: PTFE, Spindle O-ring: NBR

A=length of the handle



i=threads length



mit Aussengewinde




with male thread

SO BV 48A10



SO BV 48A10-1/4-1/4 TKH.478.5212 10 21 40.5 30.0 37.5 9.0 67.0 8.0 0.810

SO BV 48A10-3/8-3/8 TKH.478.5213 10 21 41.0 30.0 37.5 9.0 67.0 8.0 0.780

SO BV 48A10-1/2-1/2 TKH.478.5214 10 25 50.0 30.0 41.5 11.5 90.0 10.0 1.200





Merkmale




Kugeldichtung: PTFE

Spindeldichtung: NBR

A=Grifflänge



i=Gewindelänge










Joint du bille: PTFE

Joint du tige: NBR

A=longueur de la manette



i=longueur du filetage










Ball gasket: PTFE

Spindle O-ring: NBR

A=length of the handle



i=threads length

7.42

i

s

3F

4M

4G

5

5L

6

7

8

9

10

11

12

Ventile Messing G Vannes laiton G Valves brass G




Nr.

No.

No.

Bezeichnung

Désignation

Description



Valve body



Valve spindle

3 Kontermutter

Contre-écrou

Counter nut

2

4

3

Material

Matériau

Material

Messing

Laiton

Brass

Messing

Laiton

Brass

Messing

Laiton

Brass





Merkmale

- Funktion: Regulier- und Absprerrventil




- Besonderes: kompakte Abmessungen, hohe

Zuverlässigkeit

* Optionen

- Nr. 5 - Ventilschild: wahlweise auch in den Farben

blau, rot, grün, gelb, siehe VSD SO NV




7.43

Nr.

No.

No.

Bezeichnung

Désignation

Description


Manche (gris)


5* Ventilschild (grau)

Plaque indicatrice (gris)

Valve label (grey)

6 Ventilkappe


Valve cap

Material

Matériau

Material

Polyamid

Polyamide

Polyamide

Polyamid

Polyamide

Polyamide

Messing

Laiton

Brass

5

Loch für Befestigung

Trou pour fixation

Hole for mounting








(tenir compte de la résistance de

l’étanchéité)


- Particularités: dimensions compactes, grande

fiabilité

* Options


en couleurs bleu, rouge, vert, jaune,

voir VSD SO NV



SO 00030 ou mâle SO 00040

Nr.

No.

No.

6

7

8

1

Bezeichnung

Désignation

Description

7* Dichtung

Joint

Seal



Set of Seals

SO NV 01A21

SO NV 01C21

Material

Matériau

Material

NBR

NBR

NBR

PVDF

PVDF

PVDF






- Function: Regulating and stop valve



- Material: Brass CW617N (CuZn40Pb2)

- Special: compact dimensions, high reliability

* Options


blue, red, green, yellow, see VSD SO NV






Regulierventil / Robinets de réglage /


SO NV 01A21 SO NV 01C21

KV [l/min]

20

18

16

14

12

10

8

6

4

2

0

0.0 0.5 1.0 1.5 2.0 2.5 3.0 3.5 4.0 4.5 5.0 5.5 6.0 6.5 7.0 7.5 8.0 8.5




Zubehör

- Anschraubfuss für Wandmontage siehe

SO 09900


SO NV 01A21-12

SO NV 01A21-10

SO NV 01A21-8

SO NV 01A21-6


voir page 7.3

Accessoires

- Support de fixation voir SO 09900

Feinregulierventil / Robinets de réglage fin /


Kv [l/min]

24

21

18

15

12

9

6

3

0

0.0 0.5 1.0 1.5 2.0 2.5 3.0 3.5 4.0 4.5 5.0 5.5 6.0 6.5 7.0 7.5 8.0 8.5 9.0 9.5 10.0

Spindelumdrehungen / Tour de broche / Turning of the spindle


see page 7.3

Accessoires

- Flange mount for wall fastening see

SO 09900

SO NV 01C21-12

SO NV 01C21-10

SO NV 01C21-8

SO NV 01C21-6

7.44

i

s

3F

4M

4G

5

5L

6

7

8

9

10

11

12





SO NV 01A21

Type -d Mat.-Nr. bar G1 SW SW1 SW2 L D F H z kv kg/10

SO NV 01A21-4-4 258.7100.040 50 1/8 14 12 19 64.0 26.0 10.0 47.0 50.5 5.5 1.220

SO NV 01A21-5-5 258.7100.050 50 1/8 14 12 19 66.0 26.0 10.0 47.0 50.5 5.5 1.220

SO NV 01A21-6-6 258.7100.060 50 1/8 14 12 19 66.0 26.0 10.0 47.0 50.5 5.5 1.200

SO NV 01A21-8-8 258.7100.080 50 1/4 14 14 19 70.5 26.0 10.0 47.0 51.0 6.2 1.500

SO NV 01A21-10-10 258.7100.100 50 3/8 18 17 24 84.0 36.0 14.0 54.5 60.0 15.0 2.600

SO NV 01A21-12-12 258.7100.120 50 1/2 22 19 27 95.0 36.0 15.0 66.0 66.5 20.0 3.350

SO NV 01A21-14-14 258.7100.140 50 1/2 22 22 27 99.0 36.0 15.0 66.0 67.0 20.0 3.460

SO NV 01A21-15-15 258.7100.150 50 1/2 22 22 27 99.0 36.0 15.0 66.0 67.0 20.0 3.480






7.45



kv=facteur d´écoulement (ltr./min)







H=valve open





SO NV 01C21

Type -d Mat.-Nr. bar G1 SW SW1 SW2 L D H z e kv kg/10

SO NV 01C21-4-4 258.7200.040 50 1/8 14 12 19 64.0 26.0 47.0 50.5 4.0 4.5 1.200

SO NV 01C21-5-5 258.7200.050 50 1/8 14 12 19 66.0 26.0 47.0 50.5 4.0 5.0 1.200

SO NV 01C21-6-6 258.7200.060 50 1/8 14 12 19 66.0 26.0 47.0 50.5 4.0 5.5 1.180

SO NV 01C21-8-8 258.7200.080 50 1/4 14 14 19 70.0 26.0 47.0 51.0 5.0 6.5 1.450

SO NV 01C21-10-10 258.7200.100 50 3/8 18 17 24 84.0 36.0 54.5 60.0 6.5 15.0 2.580

SO NV 01C21-12-12 258.7200.120 50 1/2 22 19 27 95.0 36.0 66.0 66.5 9.5 38.0 3.300

SO NV 01C21-14-14 258.7200.140 50 1/2 22 22 27 99.0 36.0 66.0 67.0 9.5 40.0 3.440

SO NV 01C21-15-15 258.7200.150 50 1/2 22 22 27 99.0 36.0 66.0 67.0 9.5 40.0 3.460

7.46

i

s

3F

4M

4G

5

5L

6

7

8

9

10

11

12




conique


SO CV 03A21

Type -d Mat.-Nr. bar G1 SW SW1 L z e kg/10

SO CV 03A21-4 258.3000.040 50 1/8 12 14 56.0 42.5 3.8 0.470

SO CV 03A21-5 258.3000.050 50 1/8 12 14 56.0 42.5 3.8 0.460

SO CV 03A21-6 258.3000.060 50 1/8 12 14 59.0 43.0 3.8 0.480

SO CV 03A21-8 258.3000.080 50 1/4 14 17 67.5 48.5 5.8 0.880

SO CV 03A21-10 258.3000.100 50 1/2 19 27 88.5 65.0 10.5 2.640

SO CV 03A21-12 258.3000.120 50 1/2 19 27 92.0 65.5 10.5 2.700

SO CV 03A21-14 258.3000.140 50 1/2 22 27 97.5 66.0 10.5 3.200

SO CV 03A21-15 258.3000.150 50 1/2 22 27 97.5 66.0 10.5 2.900

Temperatur -20°C/+80°C

Die strömungsgünstige Formgebung des

Ventilkegels mit dem Ringkanal, die schrägen

Bohrungen und die Anordnungen der Feder

ausserhalb der Durchflusszone bewirken einen

geringen Druckverlust. Durch den besonderen

Einbau im Gehäuse wirkt der zylindrische Teil des

Ventilkegels wie ein Stossdämpfer, so dass Flattern

vermieden und Druckschläge gedämpft werden.

Geeignet für Luft, Öle, Wasser, Benzin und

Flüssiggase.


Ventil und Anschlüsse sind aus Messing, Feder aus

rostfreiem Stahl 1.4401.


Öffnungsdruck Normalausführung 0,2 bar.

Andere Drücke: 0,5; 1; 2; 3 bar,

andere Dichtungsmaterialien und andere

Federmaterialien möglich.




7.47

Température -20°C/+80°C

La forme du cône, favorable à l’écoulement,

le canal circulaire, les perçages obliques et la

disposition du ressort en dehors de la veine

d’écoulement limitent la perte de charge à un

minimum. Grâce à sa disposition particulière dans

le corps desoupape, la queue cylindrique du

pointeau fait office d’amortisseur et atténue ainsi

les vibrations et les coups de bélier.

Utilisable pour: air, huile, mazout, eau, essence et

gaz liquéfiés.


Soupape, pointeau et écrous en laiton: ressort en

acier inoxydable 1.4401.

Bagues «O» en matière NBR.

Pression d’ouverture en version standard 0,2 bar.

Autre pressions: 0,5; 1; 2; 3 bar, autre matériaux

de joint et autre matériaux de ressort

sont possible.




Temperature -20°C/+80°C

The true-to-flow design of the valve with the

annular channel, slanting ports and the

arrangement of the spring outside the flow

zone make for a low pressure loss. By way

of its special fit in the body, the cylindrical

part of the valve plunger acts as damper,

so that hammering is avoided and pressure

shocks damped.

Suitable for air, oils, water, petrol and liquid

gases.



of brass. Spring of stainless steel 1.4401.

O-ring of NBR.

Opening pressure 0,2 bar for standard model.

Other pressures: 0,5; 1; 2; 3 bar, other sealing

materials and other spring materials

are possible.



L=installed length





D1

G

S0 00030 S0 NV 01A30 S0 NV 01C30 SO CV 03A30

SW z

b

G1

c

L

f

e D2

d

G1

L₂

L₂

SO 00030–d–G SO 00030–d–G

G SW3 i2 –d –G1 L2 –d –G1 L2 –d –G1 L2

14 10 –4 – 28,5 –4 – 28,5 –4 – 63,5

14 10 –5 – 28,5 –5 – 28,5 –5 – 64,5

14 10 –6 – 28,5 –6 – 28,5 –6 – 64,5

19 11 –6 – 29 –6 – 29 –6 – 66,5

17 10 –8 – 29 –8 – 29 –8 – 74

19 11 –8 – 29,5 –8 – 29,5 –8 – 74

22 12 –8 – 30 –8 – 30 –8 – 75,5

27 14 –8 – 30,5 –8 – 30,5 –8 – 78

22 11 –10 – 34 –10 – 34 –10 – 92,5

24 12 –10 – 34,5 –10 – 34,5 –10 – 94

30 14 –10 – 35 –10 – 35 –10 – 96,5

27 11 –12 – 37 –12 – 37 –12 – 94,5

27 12 –12 – 37,5 –12 – 37,5 –12 – 96

30 14 –12 – 38 –12 – 38 –12 – 98,5

32 17 –12 – 38 –12 – 38 –12 – 102

30 14 –14 – 38 –14 – 38 –14 – 99

32 14 –15 – 38 –15 – 38 –15 – 99

d

G1

d

G SW₃ G1

L₂ I₂

7.48

i

s

3F

4M

4G

5

5L

6

7

8

9

10

11

12





D

G

S0 00040 S0 NV 01A40 S0 NV 01C40 SO CV 03A40

SW

c

z

L

b

R

e

d

L₃

R

SO 00040–d–G SO 00040–d–G

G SW₄ R

L₃ I₃

G SW4 i3 –d –R L3 –d –R L3 –d –R L3

14 6,5 –4 – 28 –4 – 28 –4 – 59,5

14 6,5 –5 – 28 –5 – 28 –5 – 60,5

14 6,5 –6 – 28 –6 – 28 –6 – 61

17 10 –6 – 31 –6 – 31 –6 – 65

17 6,5 –8 – 30,5 –8 – 30,5 –8 – 70

17 10 –8 – 31 –8 – 31 –8 – 74

17 10 –8 – 30,5 –8 – 30,5 –8 – 74

22 13 –8 – 31,5 –8 – 31,5 –8 – 78

22 10 –10 – 37 –10 – 37 –10 – 94

22 10 –10 – 36,5 –10 – 36,5 –10 – 94

22 13 –10 – 35,5 –10 – 35,5 –10 – 96

27 10 –12 – 40 –12 – 40 –12 – 97,5

27 10 –12 – 39,5 –12 – 39,5 –12 – 97,5

27 13 –12 – 38,5 –12 – 38,5 –12 – 99,5

30 14,5 –12 – 38,5 –12 – 38,5 –12 – 99,5

27 13 –14 – 38,5 –14 – 38,5 –14 – 100

27 13 –15 – 38,5 –15 – 38,5 –15 – 100

7.49

d

L₃

R

d


Regulier- / Feinregulier- / Dosiereckventil

Robinet-équerre de réglage / réglage fin / précision

Elbow regulating / fine regulating / metering valve

Nr.

No.

No.

Bezeichnung

Désignation

Description


Corps de soupape

Valve body



Valve spindle

3 Ventilkappe


Valve cap





Merkmale

- Funktion:

Regulier- und Absperrventil (SO NV 01Axx)

Feinregulierventil (SO NV 01Cxx)

Dosierventil (SO NV 01Dxx)




* Optionen

- Nr. 6 - Ventilschild: wahlweise auch in den Farben

blau, rot, grün, gelb, siehe VSD SO NV




4

3

Material

Matériau

Material

Messing

Laiton

Brass

Messing

Laiton

Brass

Messing

Laiton

Brass

Nr.

No.

No.

5

Bezeichnung

Désignation

Description


Manche (gris)


5 Hutmutter

Écrou borgne

Cap nut

6* Ventilschild (schwarz)

Plaque indicatrice (noir)

Valve label (black)

2

Material

Matériau

Material

Aluminium

Aluminium

Aluminium

Mess. CV

Laiton CV

Brass CV

Aluminium

Aluminium

Aluminium






- Fonction:

Soupape de régulation et de retenue

(SO NV 01Axx)

Soupape de réglage fin (SO NV 01Cxx)

Soupape de dosage (SO NV 01Dxx)


(tenir compte de la résistance de l’étanchéité)


* Options


en couleurs bleu, rouge, vert, jaune,

voir VSD SO NV



SO 00030 ou mâle SO 00040

9

6

1

Nr.

No.

No.

7

Bezeichnung

Désignation

Description

SO NV 01A21E/

EL/ES/ET

SO NV 01C21E/EL

SO NV 01D21E/ET

8



Set of seals

8* Dichtung

Joint

Seal

9 Unterlagsscheibe

Rondelle

Washer

Material

Matériau

Material

PA

PA

PA

NBR

NBR

NBR

Messing

Laiton

Brass






- Function:

Regulating and stop valve (SO NV 01Axx)

Fine regulating valve (SO NV 01Cxx)

Dosing valve (SO NV 01Dxx)



- Material: Brass CW617N (CuZn40Pb2)

* Options






7.50

i

s

3F

4M

4G

5

5L

6

7

8

9

10

11

12





7.51


SO NV 01A21E / SO NV 01A21EL / SO NV 01A21ES / SO NV 01A21ET / SO NV 01D21E

SO NV 01C21E / SO NV 01C21EL / SO NV 01D21ET

Kv [l/min]

3.0

2.5

2.0

1.5

1.0

0.5

0.0

0.0 1.0 2.0 3.0 4.0 5.0

Spindelumdrehungen / Tour de broche / Turning of the spindle


voir page 7.3

SO NV 01A

SO NV 01C

SO NV 01D


see page 7.3





SO NV 01A21E

Type -d Mat.-Nr. bar G1 SW L D H z e kv kg/10

SO NV 01A21E-4-4 258.7420.040 50 1/8 12 27.0 20.0 32.0 20.0 3.5 3.5 0.600

SO NV 01A21E-5-5 258.7420.050 50 1/8 12 27.0 20.0 32.0 20.0 4.0 4.5 0.600

SO NV 01A21E-6-6 258.7420.060 50 1/8 12 28.0 20.0 32.0 20.0 4.0 5.0 0.600




orientable


adjustable

SO NV 01A21EL

Type -d -Ad Mat.-Nr. SW G1 L L1 D H i z kv kg/10

SO NV 01A21EL-4-A6 YDD.060.0021 12 1/8 27.0 51.0 20.0 32.0 13.0 20.0 3.5 0.500

SO NV 01A21EL-5-A6 YDD.060.0022 12 1/8 27.0 51.0 20.0 32.0 13.0 20.0 4.5 0.500

SO NV 01B21EL-6-A6 YDD.060.0023 12 1/8 28.0 51.0 20.0 32.0 13.0 20.0 4.5 0.500








kv=facteur d´écoulement (ltr./min)







H=valve open

7.52

i

s

3F

4M

4G

5

5L

6

7

8

9

10

11

12



mit Schottadapter


avec adaptateur pour passage de cloison


with bulkhead adapter

SO NV 01A21ES

Type -d Mat.-Nr. SW SW1 G1 L L1 H z1 z kv kg/10

SO NV 01A21ES-4-4 YDD.060.0032 12 14 1/8 27.0 82.5 32.0 42.5 20.0 3.5 0.800

SO NV 01A21ES-5-5 YDD.060.0033 12 14 1/8 27.0 83.5 32.0 42.5 20.0 4.5 0.800

SO NV 01A21ES-6-6 YDD.060.0034 12 14 1/8 28.0 83.5 32.0 42.5 20.0 4.5 0.800


Schalttafelausführung


pour tableau de commande


elbow version for panel mounting

SO NV 01A21ET

Type -d Mat.-Nr. SW G1 L L1 D H z kv kg/10

SO NV 01A21ET-4-4 YDD.060.0100 12 1/8 27.0 71.0 20.0 44.0 20.0 3.5 0.700

SO NV 01A21ET-5-5 YDD.060.0101 12 1/8 27.0 72.0 20.0 45.0 20.0 4.5 0.700

SO NV 01A21ET-6-6 YDD.060.0102 12 1/8 28.0 72.0 20.0 46.0 20.0 4.5 0.700

7.53




Fine regulating valve elbow version

SO NV 01C21E

Type -d Mat.-Nr. SW G1 L L1 D H z kv kg/10

SO NV 01C21E-4 -4 YDD.060.0200 12 1/8 27.0 59.0 20.0 32.0 20.0 3.0 0.600

SO NV 01C21E-5-5 YDD.060.0201 12 1/8 28.0 59.0 20.0 32.0 20.0 3.0 0.600

SO NV 01C21E-6-6 YDD.060.0202 12 1/8 28.0 60.0 20.0 32.0 20.0 3.0 0.600

SO NV 01C21E-6,35-6,35 YDD.060.0203 12 1/8 28.0 60.0 20.0 32.0 20.0 3.0 0.600




orientable


adjustable

SO NV 01C21EL

Type -d -A Mat.-Nr. SW G1 L L1 D H i z kv kg/10

SO NV 01C21EL-4-A6 YDD.060.0212 12 1/8 27.0 51.0 20.0 32.0 13.0 20.0 3.0 0.500

SO NV 01C21EL-5-A6 YDD.060.0213 12 1/8 27.0 51.0 20.0 32.0 13.0 20.0 3.0 0.500

SO NV 01C21EL-6-A6 YDD.060.0214 12 1/8 28.0 51.0 20.0 32.0 13.0 20.0 5.0 0.500

7.54

i

s

3F

4M

4G

5

5L

6

7

8

9

10

11

12



mit Feinregulierspindel 1:50


précision

à aiguille 1:50


with fine-regulating spindle 1:50

SO NV 01D21E

Type -d Mat.-Nr. SW G1 L L1 D H z kg/10

SO NV 01D21E-4-4 YDD.060.0250 12 1/8 27.0 59.0 20.0 32.0 20.0 0.600

SO NV 01D21E-5-5 YDD.060.0251 12 1/8 27.0 59.0 20.0 32.0 20.0 0.600

SO NV 01D21E-6-6 YDD.060.0252 12 1/8 28.0 60.0 20.0 32.0 20.0 0.600

SO NV 01D21E-6,35-6,35 YDD.060.0253 12 1/8 28.0 60.0 20.0 32.0 20.0 0.600


mit Feinregulierspindel 1:50, Schottausführung


précision

à aiguille 1:50, à revêtement


with fine-regulating spindle 1:50, bulkhead version

SO NV 01D21ET

Type -d Mat.-Nr. SW G1 L L1 D H z kg/10

SO NV 01D21ET-4-4 YDD.060.0350 12 1/8 27.0 67.0 20.0 40.0 20.0 0.700

SO NV 01D21ET-5-5 YDD.060.0351 12 1/8 27.0 67.0 20.0 40.0 20.0 0.700

SO NV 01D21ET-6-6 YDD.060.0352 12 1/8 28.0 68.0 20.0 40.0 20.0 0.700

SO NV 01D21ET-6,35-6,35 YDD.060.0353 12 1/8 28.0 68.0 20.0 40.0 20.0 0.700

7.55


Anschraubfuss


Flange mount

SO 09900

Type Mat.-Nr. L A B C D F H z2 z1 kg/10

SO 09900 028.2750.000 13.0 28.0 33.0 15.0 5.2 15.0 17.0 5.0 6.5 0.166

Für die Wandmontage sämtlicher Grössen der

Ventiltypen SO NV 41A21 / SO NV 41C21

und SO NV 01A21 / SO NV 01C21

Ventilschilder (Satz)

Plaques indicatrices (set)

Valve labels (set)

VSD SO NV

Type Mat.-Nr.

VSD SO NV

01A21E/21A/31A/51A-6/8 (RV)

065.1000.001

VSD SO NV41A (Set RV) 255.1000.001

VSD SO NV41C (Set FRV) 255.1000.002

VSD SO NV 01A/21A/31A/51A (Set RV): für

Regulierventil MsG (nur Eckventil)/PVDF/PA/

Inox; grün/gelb, blau/rot eloxiert

VSD SO NV 41A (Set RV): für Regulierventil


VSD SO NV 41C (Set FRV): für Feinregulierventil


Pour le montage mural de tous les dimensions des

robinets SO NV 41A21 / SO NV 41C21

et SO NV 01A21 / SO NV 01C21

VSD SO NV 01A/21A/31A/51A (Set RV):

pour robinets de réglage Laiton G (que robinetéquerre)/PVDF/PA/Inox;

anodisé, vert/jaune,

bleu/rouge

VSD SO NV 41A (Set RV) pour robinets de réglage

laiton M/G, couleurs rouge/bleu/vert

VSD SO NV 41C (Set FRV): pour robinets de

réglage fin laiton M/G, couleurs rouge/bleu/vert

For wallmounting of all valves, types

SO NV 41A21 / SO NV 41C21

and SO NV 01A21 / SO NV 01C21

VSD SO NV 01A/21A/31A/51A (Set RV): for

regulating valve Brass G (elbow only)/PVDF/

PA/Inox, anodyzed green/yellow, blue/red

VSD SO NV 41A (Set RV): for regulating valves

brass M/G, colours red/blue/green

VSD SO NV 41C (Set FRV): for fine regulating

valves brass M/G, colours red/blue/green

7.56

i

s

3F

4M

4G

5

5L

6

7

8

9

10

11

12


Kugelhahn voller Durchgang

Dichtung von innen gesichert

Robinet à bille avec passage total

joint intérieur fixé

Ball valve with full flow

seal locked from the inside

SO BV 08C00

Type -G Mat.-Nr. bar SW L H A i e kg/10


SO BV 08C00-1/4-1/4 YBD.7800.001 40 19 45.0 45.0 85.0 10.0 8.0 1.200

SO BV 08C00-3/8-3/8 YBD.7800.002 40 22 48.0 45.0 82.5 12.0 14.0 1.540

SO BV 08C00-1/2-1/2 YBD.7800.003 40 26 58.0 50.0 85.0 12.0 14.5 2.200

SO BV 08C00-3/4-3/4 YBD.7800.004 40 32 70.0 50.0 85.0 15.0 20.0 3.440

SO BV 08C00-1-1 YBD.7800.005 40 39 83.0 60.0 95.0 18.0 25.0 5.440

Kugelhahn mit vollem Durchgang, Dichtung von

innen gesichert.

Geeignet für: Wasser, Öle, Brennstoffe, Druckluft,

saturierter Dampf, nicht korrosive Chemikalien,

u.a.


Temperaturbereich: -30°C bis +180°C

Werkstoffe:

Körper und Mutter: MS 58 vernickelt

Kugelsitz und Dichtung: PTFE

Kugel: Messing CuZn39Pb3 hartverchromt

Griff: Alu-Kunststoffbeschichtung

Sicherungsmutter: Stahl verzinkt

7.57

Robinet à bille avec passage total, joint

intérieur fixé.

Utilisable pour: eau, huile, mazout, combustible,

air comprimé, vapeur saturée, agents chimiques

non-corrosifs et autres.


Plage de température admissible: -30°C à

+180°C

Matériau:

Corps et écrou: Laiton 58 nickelé

Logement de bille et joint: PTFE

Bille: Laiton CuZn39Pb3, chromage dur

Manette: Aluminium plastifié

Ecrou de sécurité: Acier zingué

Ball valve with full flow, seal locked from the

inside.

Suitable for: water, oils, fuel, compressed air,

saturated steam, non-corrosive chemicals and

others.


Temperature range: -30°C to +180°C

Material:

Body and nut: nickel-plated brass 58

Ball fit and washer: PTFE

Ball: hard chromium-plated brass

CuZn39Pb3

Handle: plastic-coated aluminium

Safety nut: galvanized steel



mit Dichtkegelanschluss 60°


avec raccordement à étanchéité sur cône 60°


with cone seat connection 60°

SO PV 08E01

Type -d -G1 Mat.-Nr. bar SW1 SW2 SW3 L B H z1 z e kg/10


SO PV 08E01-6-1/4 F 258.7810.110 10 14 17 14 31.0 38.0 48.0 43.0 14.0 5.5 1.950

SO PV 08E01-6-3/8 F 258.7810.120 10 14 17 17 31.0 38.0 48.0 44.0 14.0 5.5 2.050

SO PV 08E01-8-1/4 F 258.7810.170 10 14 17 14 31.0 38.0 48.0 43.0 14.0 5.5 1.900

SO PV 08E01-8-3/8 F 258.7810.180 10 14 17 17 31.0 38.0 48.0 44.0 14.0 5.5 2.000

SO PV 08E01-10-3/8 F 258.7810.280 10 17 22 17 34.0 42.0 52.0 47.0 16.0 7.5 2.900

SO PV 08E01-12-3/8 258.7810.390 10 19 27 22 39.5 60.0 52.0 18.0 11.0 4.400

SO PV 08E01-12-1/2 258.7810.400 10 19 27 22 39.5 60.0 55.0 18.0 11.0 4.350

SO PV 08E01-14-3/8 258.7810.502 10 19 27 22 39.5 60.0 52.0 18.0 11.0 4.400

SO PV 08E01-14-1/2 258.7810.504 10 19 27 22 39.5 60.0 55.0 18.0 11.0 4.350

Part numbers that are lined out have been discontinued as of 4/18/2013

7.58

i

s

3F

4M

4G

5

5L

6

7

8

9

10

11

12





SO PV 08E21

Type -d Mat.-Nr. bar G1 SW1 SW2 L A B H z e kg/10

SO PV 08E21-6 F 258.7820.060 10 1/4 14 17 62.0 45.0 38.0 48.0 28.0 5.5 2.000

SO PV 08E21-8 F 258.7820.080 10 1/4 14 17 62.0 45.0 38.0 48.0 28.0 5.5 1.950

SO PV 08E21-10 F 258.7820.100 10 3/8 17 22 68.0 50.0 42.0 52.0 32.0 7.5 2.700

SO PV 08E21-12 258.7820.120 10 1/2 19 27 79.0 60.0 60.0 36.0 11.0 4.200

SO PV 08E21-14 258.7820.140 10 1/2 19 27 79.0 60.0 60.0 36.0 11.0 4.300

Temperatur max. +80°C

Dieser Durchgangshahn hat eine grosse Bohrung.

Die Strömung erfährt weder Drosselung noch

Umlenkung. Der Durchflusswiderstand ist somit

unbedeutend. Der Griff zeigt eindeutig die

geöffnete oder geschlossene Stellung an. Die

Abdichtung der Bohrung erfolgt mit einer

speziellen Dichtbuchse. Bei Ölheizungen wird

dieser Hahn gerne als Feuerwehrhahn eingesetzt.

Geeignet für: Luft, Öle, Wasser.


Ventilkörper, Walze und Anschlüsse aus Messing.

Griff aus Kunststoff, Farbe schwarz,

auf Wunsch rot.

Dichtbuchsen aus thermoplastischem PUR.


Achtung:

Auf der Dichtungsseite darf nur mit

zylindrischen Gewinden und Cu-Dichtungen

(SERTO-Originalteile) angeschlossen werden.

Zugehörige SERTO-Rohranschlüsse:

SO PV 08E21–6 F SO 01001 –6 –1/4

SO PV 08E21–8 F SO 01001 –8 –1/4

SO PV 08E21–10 F SO 01001 –10 –3/8

SO PV 08E21–12 SO 01001 –12 –1/2

SO PV 08E21–14 SO 01001 –14 –1/2

F=Befestigungsflansch




7.59

Température max. +80°C

Ce robinet possède un grand passage direct

évitant ainsi tout étranglement ou toute déviation

de l’écoulement. La résistance de passage est

donc insignifiante. La manette indique clairement

la position ouverte ou fermée. L’étanchéité sur le

passage est réalisé par un joint spécial. Pour les

chauffages à mazout, ce robinet s’installe

judicieusement comme robinet coupe-feu.

Utilisable pour: air, huile, mazout et eau.


Corps, boisseau cylindrique et écrous en laiton.

Manette en matière plastique noir

(rouge sur demande).

Joint spécial en PUR.

Bague «O» en NBR.

Attention:

Côte étanchéité ne raccorder qu’avec des

filetages cylindriques et des joints en cuivre

(pièces originales SERTO).

Raccordements SERTO:

SO PV 08E21–6 F SO 01001 –6 –1/4

SO PV 08E21–8 F SO 01001 –8 –1/4

SO PV 08E21–10 F SO 01001 –10 –3/8

SO PV 08E21–12 SO 01001 –12 –1/2

SO PV 08E21–14 SO 01001 –14 –1/2

Temperature max. +80°C

This total-flow cock has a large bore the flow is

neither throttled nor diverted. Flow resistance

is therefore insignificant. The handle indicates

clearly and logically the open or closed setting.

The bore is sealed off with a special bush. In

oil heating systems this cock is popular as a fire

fighting accessory.

Suitable for air, oils, water.

Part numbers that are lined out have been discontinued as of 4/18/2013

F=Flasque de fixation





Valve body, piston and connections of brass.

Handle of black plastic; red on request.

Bush seal of thermoplastic PUR.

O-rings of NBR.

Caution:

Connection to the seal-off side must be made

with straight threads and copper washers only

(original SERTO parts).

Mating SERTO tube connections:

SO PV 08E21–6 F SO 01001 –6 –1/4

SO PV 08E21–8 F SO 01001 –8 –1/4

SO PV 08E21–10 F SO 01001 –10 –3/8

SO PV 08E21–12 SO 01001 –12 –1/2

SO PV 08E21–14 SO 01001 –14 –1/2

F=Model with flange mount



L=installed length

Ventile Edelstahl Vannes acier inoxydable Valves stainless steel




Nr.

No.

No.

Bezeichnung

Désignation

Description



Valve body


Tige soupape

Valve spindle

3 Dichtung

Joint

Seal

4 Schalttafeloberteil

Partie sup. tableau de commande

Panel top

3

Material

Matériau

Material

8

7

11

12

4

Nr.

No.

No.

Bezeichnung

Désignation

Description

1.4571 5 Dichtung

Joint

Seal

1.4571 6 Kontermutter

Contre-écrou

Counter nut

PTFE

25 % GF





Merkmale

- Die kompakte Bauweise eignet sich für den

Einbau auch bei engsten Platzverhältnissen.

- Die Konstruktion ist auf maximalen Durchfluss

ausgelegt.

* Optionen

- Nr. 8 - Ventilschild: wahlweise auch in den

Farben blau, rot, grün, gelb siehe VSD SO NV



7 Handrad

Manche

Handwheel

1.4571 8* Ventilschild (schwarz)

Plaque indicatrice (noir)

Valve label (black)

Material

Matériau

Material






- La conception compacte convient à un montage,

même dans les endroits les plus étroits.

- La construction est conçue pour un écoulement

maximal.

* Options


en couleurs bleu, rouge, vert, jaune voir

VSD SO NV


SO 50030 ou mâle SO 50040

Nr.

No.

No.

SO NV 51A21 / A21E /

A21EB / A60 EL

9

10

9

5

2

1

Bezeichnung

Désignation

Description

PTFE 9 Hutmutter

Écrou borgne

Cap nut

1.4571 10 Ventilkappe


Valve cap

Aluminium 11 Spindeldichtung

Joint de la tige

Spindle seal

Aluminium 12 Unterlagsscheibe

Rondelle

Washer

Material

Matériau

Material

CW617N

vern.

1.4571

PTFE

25 % GF

1.4571






- The compact design is ideal for installation

even in the tightest spots.

- It has been constructed for maximum flow.

* Options





7.60

i

s

3F

4M

4G

5

5L

6

7

8

9

10

11

12



SO NV 51A21 SO NV 51A21E / A21EB / A60EL

Kv [l/min]

14

12

10

8

6

4

2

0

0 0.5 1 1.5 2 2.5 3 3.5 4 4.5 5 5.5 6



wie OX, US, etc. siehe Seite 7.3

7.61


SO NV 51A21-15

SO NV 51A21-12

SO NV 51A21-10

SO NV 51A21-8

SO NV 51A21-4/5/6

Kv [l/min]

18

16

14

12

10


comme OX, US, etc. voir page 7.3

8

6

4

2

0

0 0.5 1 1.5 2 2.5 3 3.5 4 4.5 5 5.5 6



such as OX, US, etc. see page 7.3


SO NV 51A2E-8/10

SO NV 51A2E-4/5/6








SO NV 51A00

Type -G Mat.-Nr. bar L B D F H i e kv kg/10


SO NV 51A00-1/8-1/8 068.0001.020 100 32.0 10.0 20.0 14.5 37.0 10.0 4.0 3.5 0.490

SO NV 51A00-1/4-1/4 068.0001.040 100 34.0 10.0 20.0 16.5 39.0 11.0 4.0 3.5 0.780

SO NV 51A00-3/8-3/8 068.0001.060 64 46.0 14.5 32.0 22.5 52.0 12.0 7.0 10.5 1.720




SO NV 51A21

Type -d Mat.-Nr. bar M SW L B D F H z e kv kg/10


SO NV 51A21-4-4 068.0011.040 100 10x1 12 50.0 10.0 20.0 13.5 36.0 34.0 3.5 3.0 0.690

SO NV 51A21-5-5 068.0011.050 100 10x1 12 50.0 10.0 20.0 13.5 36.0 34.0 3.5 3.2 0.680

SO NV 51A21-6-6 068.0011.060 100 10x1 12 50.0 10.0 20.0 13.5 36.0 34.0 3.5 3.5 0.650

SO NV 51A21-8-8 068.0011.080 100 12x1 14 54.0 10.0 20.0 14.5 37.0 37.5 3.5 3.5 0.820

SO NV 51A21-10-10 068.0011.100 64 14x1 17 70.0 14.5 32.0 21.5 51.0 47.5 7.0 10.5 1.900

SO NV 51A21-12-12 068.0011.120 64 16x1 19 72.0 14.5 32.0 21.0 50.5 47.5 7.0 12.5 2.000

SO NV 51A21-14-14 068.0011.140 64 20x1.5 24 80.0 14.5 32.0 22.0 51.5 52.0 7.0 12.5 3.000

SO NV 51A21-15-15 068.0011.150 64 20x1.5 24 79.0 14.5 32.0 22.0 51.5 51.5 7.0 12.5 2.950


SO NV 51A21-6,35-6,35 068.0011.063 100 10x1 12 50.5 10.0 20.0 13.5 36.0 34.5 3.5 0.6 0.650

SO NV 51A21-9,52-9,52 068.0011.095 64 14x1 17 69.0 14.5 32.0 21.0 50.5 47.5 7.0 1.9 1.890

SO NV 51A21-12,7-12,7 068.0011.127 64 20x1.5 24 79.0 14.5 32.0 22.0 51.5 52.0 7.0 2.7 2.910

SO NV 51A21-13,5-13,5 068.0011.135 64 20x1.5 24 80.0 14.5 32.0 22.0 51.5 52.0 7.0 2.6 3.000













7.62

i

s

3F

4M

4G

5

5L

6

7

8

9

10

11

12





SO NV 51A21E

Type -d Mat.-Nr. bar M SW L L1 D H z z1 e kv kg/10


SO NV 51A21E-4-4 068.0020.040 100 10x1 12 25.0 22.5 20.0 36.0 17.0 14.5 4.5 4.5 0.660

SO NV 51A21E-5-5 068.0020.050 100 10x1 12 25.0 22.5 20.0 36.0 17.0 14.5 4.5 4.5 0.660

SO NV 51A21E-6-6 068.0020.060 100 10x1 12 25.0 22.5 20.0 36.0 17.0 14.5 4.5 4.5 0.630

SO NV 51A21E-8-8 068.0020.080 64 14x1 17 35.0 28.5 20.0 51.0 24.0 17.5 8.0 4.5 1.830

SO NV 51A21E-10-10 068.0020.100 64 14x1 17 35.0 28.5 32.0 51.0 23.5 17.0 8.0 12.5 1.760

SO NV 51A21E-12-12 068.0020.120 64 16x1 19 36.0 30.5 32.0 51.0 23.5 18.0 10.0 12.5 1.880


SO NV 51A21E-6,35-6,35 068.0020.063 100 10x1 12 25.0 22.5 20.0 36.0 17.0 14.5 4.5 4.5 0.630

SO NV 51A21E-9,52-9,52 068.0020.095 64 14x1 17 34.5 28.0 32.0 51.0 23.5 17.0 8.0 12.5 1.790





7.63






Ad=outside diameter of cyl. Stub


L=installed length







with male thread

SO NV 51A21EB

Type -d -R Mat.-Nr. bar M SW L L1 H z e kv kg/10



SO NV 51A21EB-4-1/8 068.0021.060 100 10x1 12 25.0 8.0 36.0 17.0 4.0 3.0 0.570

SO NV 51A21EB-5-1/8 068.0021.082 100 10x1 12 25.0 8.0 36.0 17.0 4.0 3.2 0.560

SO NV 51A21EB-6-1/8 068.0021.100 100 10x1 12 25.0 8.0 36.0 17.0 4.0 3.5 0.550

SO NV 51A21EB-6-1/4 068.0021.110 100 12x1 14 27.0 12.0 36.0 19.0 8.0 3.5 0.670

SO NV 51A21EB-8-1/4 068.0021.170 100 12x1 14 27.0 12.0 36.0 18.0 8.0 3.5 0.640

SO NV 51A21EB-10-3/8 068.0021.280 64 14x1 17 35.0 12.0 51.0 23.0 10.0 10.5 1.630

SO NV 51A21EB-12-3/8 068.0021.390 64 16x1 19 36.0 14.0 51.0 23.0 10.0 12.5 1.720


SO NV 51A21EB-6,35-1/8 068.0021.135 100 10x1 12 25.0 8.0 36.0 17.0 4.0 3.5 0.550

SO NV 51A21EB-9,52-3/8 068.0021.235 64 14x1 17 34.5 12.0 51.0 23.5 10.0 10.5 1.650




orientable


adjustable

SO NV 51A60EL

Type -d -A Mat.-Nr. bar M SW SW1 L L1 D H z e kv kg/10

SO NV 51A60EL-6-A6 068.0026.060 100 10x1 12 19 27.5 20.5 20.0 37.0 19.5 4.0 3.5 0.570

SO NV 51A60EL-8-A8 068.0026.080 100 12x1 14 19 27.0 20.5 20.0 37.0 18.5 6.0 3.5 0.610

#=ECE R110 Zulassung, No.E4-110R-000144





#=ECE R110 homologation, No. E4-110R-000144





#=ECE R110 approval, no. E4-110R-000144





7.64

i

s

3F

4M

4G

5

5L

6

7

8

9

10

11

12





Nr.

No.

No.

Bezeichnung

Désignation

Description


Guidage de cône de soupape




Valve nut

Material

Matériau

Material




Öffnungsdruck: 1 bar +/- 20 %


Merkmale


- Einsatz: Luft, Öle und Flüssiggase (Beständigkeit

Dichtung beachten)

- Material: Edelstahl 1.4571

* Optionen

- Nr. 4 - Dichtung: EPDM, FFPM

- Nr. 5 - Druckfeder: Öffnungsdruck 0.2, 0.5,

2, 3 bar, +/- 20 %



7.65

4

Nr.

No.

No.

3

Bezeichnung

Désignation

Description

1.4571 3 Ventilkegel


Valve cone

1.4571 4* Dichtung

Joint

Seal

4

1

Material

Matériau

Material




Pression d‘ouverture: 1 bar +/- 20 %




- Application: air, huiles et gaz liquéfiés (tenir

compte de la résistance de l’étanchéité)

- Matériau: acier inoxydable 1.4571

* Options

- No. 4 - Joint: EPDM, FFPM


d‘ouverture 0.2, 0.5, 2, 3 bar, +/- 20 %


SO 50030 ou mâle SO 50040

Nr.

No.

No.

2

Bezeichnung

Désignation

Description

1.4571

FPM

5* Druckfeder



SO CV 53B21

5

Material

Matériau

Material

1.4401




Opening pressure: 1 bar +/- 20 %



- Function: check valve

- Uses: air, oils and liquid gases (check resistance

of seal)

- Material: stainless steel 1.4571

* Options

- No. 4 - Seal: EPDM, FFPM


0.2, 0.5, 2, 3 bar, +/- 20 %













4.5

4.0

3.5

3.0

2.5

2.0

1.5

1.0

0.5

SO CV 53A21-4-4




0.0

0.0 0.5 1.0 1.5 2.0 2.5 3.0 3.5 4.0 4.5








SO CV 53B21





7.5

7

6.5

6

5.5

5

4.5

4

3.5

3

2.5

2

1.5

1

0.5

0

1 2 3 4 5 6 7 8 9 10










4.5

4.0

3.5

3.0

2.5

2.0

1.5

1.0

0.5




0.0

0.0 0.5 1.0 1.5 2.0 2.5 3.0 3.5 4.0 4.5


voir page 7.3

SO CV 53A21-8-8




SO CV 53B21-6

SO CV 53B21-8

SO CV 53B21-10

SO CV 53B21-15



4.5

4.0

3.5

3.0

2.5

2.0

1.5

1.0

0.5




SO CV 53A21-15-15




0.0

0.0 0.5 1.0 1.5 2.0 2.5 3.0 3.5 4.0 4.5



Flow rate









4.5

4.0

3.5

3.0

2.5

2.0

1.5

1.0

0.5




0.0

0.0 0.5 1.0 1.5 2.0 2.5 3.0 3.5 4.0 4.5


see page 7.3

SO CV 53A21-10-10






7.66

i

s

3F

4M

4G

5

5L

6

7

8

9

10

11

12




conique


SO CV 53B21



SO CV 53B21-4-4 068.3010.040 200 10x1 12 17 53.5 38.5 3.8 0.600

SO CV 53B21-5-5 068.3010.050 200 10x1 12 17 53.5 38.5 3.8 0.600

# SO CV 53B21-6-6 068.3010.060 200 10x1 12 17 53.5 38.5 3.8 0.590

# SO CV 53B21-8-8 068.3010.080 200 12x1 14 19 60.5 44.0 5.8 0.800

SO CV 53B21-10-10 068.3010.100 160 14x1 17 22 73.5 51.0 7.5 1.300

SO CV 53B21-12-12 068.3010.120 100 16x1 19 22 75.5 51.0 7.5 2.800

SO CV 53B21-14-14 068.3010.140 100 20x1.5 24 30 86.5 58.5 11.0 2.700

SO CV 53B21-15-15 068.3010.150 100 20x1.5 24 30 86.5 58.5 11.0 2.800


# SO CV 53B21-6,35-6,35 068.3010.063 200 10x1 12 17 53.5 38.5 3.8 0.590

SO CV 53B21-9,52-9,52 068.3010.095 160 14x1 17 22 73.5 51.0 7.5 1.300

SO CV 53B21-12,7-12,7 068.3010.127 100 20x1.5 24 30 86.5 58.5 11.0 2.700

#=ECE R110 Zulassung, No.E4-110R-000144





7.67

#=ECE R110 homologation, No. E4-110R-000144





#=ECE R110 approval, no. E4-110R-000144




L=installed length


Kugelhahn




Ball valve


SO BV 58A00

Type -G Mat.-Nr. bar SW L A D H i e kv kg/10


SO BV 58A00-1/4-1/4 068.8041.040 45 26 59.5 115.0 29.5 54.0 10.0 8.0 70.0 3.400

SO BV 58A00-3/8-3/8 068.8041.060 45 27 59.5 115.0 31.0 60.0 12.0 9.6 100.0 3.350

SO BV 58A00-1/2-1/2 068.8041.080 45 27 59.5 105.0 32.0 60.0 12.0 9.6 100.0 3.100

SO BV 58A00-3/4-3/4 068.8041.120 45 34 67.0 105.0 38.0 64.0 14.0 12.5 100.0 4.540

SO BV 58A00-1-1 068.8041.160 45 41 76.0 105.0 45.5 64.0 14.0 16.5 100.0 6.800





Merkmale

Ventilkörper, Kugel und Spindel aus 1.4436

(AISI 316).

Griff aus 1.4301 (AISI 304) mit PVC-Überzug.

Dichtungen aus PTFE.

Sechskant Kugelhahn

Robinet à bille hexagonal

Hexagon ball valve

SO BV 58D00






Corps, bille et pointeau en matériau 1.4436

(AISI 316).

Manette en 1.4301 (AISI 304) avec couche en

PVC.

Joints en PTFE.






Valve body, ball and spindle of material

1.4436 (AISI 316).

Handle of material 1.4301 (AISI 304) with

cover of PVC.

Seals of PTFE.

Type -G Mat.-Nr. bar L A H e kg/10


SO BV 58D00-1/4-1/4 068.8061.040 90 58.5 102.0 46.0 9.2 3.200

SO BV 58D00-3/8-3/8 068.8061.060 90 58.5 102.0 46.0 9.2 3.200

SO BV 58D00-1/2-1/2 068.8061.080 90 66.0 97.0 54.0 9.2 2.750

SO BV 58D00-3/4-3/4 068.8061.120 90 70.0 98.0 56.0 12.5 3.600

SO BV 58D00-1-1 068.8061.160 90 80.0 104.0 63.0 15.5 6.300





Merkmale

Ventilkörper, Kugel und Spindel aus 1.4408.

Griff aus 1.4301 (AISI 304) mit PVC-Überzug.

Dichtungen aus PTFE.








Corps, bille et pointeau en matériau 1.4408.

Manette en 1.4301 (AISI 304) avec couche en

PVC.

Joints en PTFE.








Valve body, ball and spindle of material

1.4408.

Handle of material 1.4301 (AISI 304) with

cover of PVC.

Seals of PTFE.



7.68

i

s

3F

4M

4G

5

5L

6

7

8

9

10

11

12


Kugelhahn


Ball valve

SO BV 58D21

Type -d Mat.-Nr. bar M SW SW1 SW2 L A H z e kv kg/10

SO BV 58D21-6-6 068.8000.060 64 12x1 14 17 14 72.0 62.0 30.0 55.5 5.0 30.0 0.580

SO BV 58D21-8-8 068.8000.080 64 12x1 14 17 14 72.0 62.0 30.0 54.0 5.0 30.0 0.560

SO BV 58D21-10-10 068.8000.100 64 16x1 19 21 17 85.0 85.0 40.0 60.0 7.5 60.0 1.000

SO BV 58D21-12-12 068.8000.120 64 16x1 19 21 17 85.0 85.0 40.0 60.0 7.5 60.0 0.980


Betriebsdruck: 64 bar



Merkmale

Kompakter Kugelhahn mit beidseitigen

Rohranschlüssen für die Verwendung in Heizungs-,

Industrie- und Chemieanlagen.

Ventilkörper, Kugel und Spindel: Edelstahl 1.4436

(AISI 316)

Griff: Edelstahl 1.4301 (AISI 304) mit PVC-

Überzug

Dichtungen: PTFE

Rohranschlüsse: Edelstahl 1.4571 (AISI 316 Ti).






7.69


Pression de service (pn): 64 bar




Robinet à bille compact avec raccordement

SERTO pour les applications générales dans les

installations de chauffage, de l’industrie et de la

chimie.

Corps, bille et pointeau: acier inox 1.4436 (AISI

316)

Manette: acier inox 1.4301 (AISI 304) avec

couche en PVC

Joints: PTFE

Raccordement: acier inox 1.4571 (AISI 316 Ti)











Compact ball valve with tube connection both

ends for general application in heating, industry

and chemical installations.

Valve body, ball and spindle: stainless steel

1.4436 (AISI 316)

Handle: stainless steel 1.4301 (AISI 304) with

cover of PVC

Seals: PTFE

Tube connections: stainless steel 1.4571 (AISI

316 Ti)





L=installed length





M

d

S0 50030 S0 NV51A30 S0 CV 53A30 SO NV 51A30E

z

b

G

SW f

L

e d

d

L₁ i

M G

L

z M

SO 50030–d–R SW SO 50030–d–R

d

SO BV 58D30

M –G SW i –d –G L1 –d –G L –d –G L1 –d –G L1

10 x 1 – 14 10 –4 – 30 –4 – 58 –4 – 17,5

10 x 1 – 14 10 –5 – 30 –5 – 58 –5 – 17,5

10 x 1 – 14 10 –6 – 30 –6 – 58 –6 – 17,5

10 x 1 – 17 11 –6 – 32,5 –6 – 66

12 x 1 – 17 10 –6 – 30

12 x 1 – 17 11 –6 – 30

12 x 1 – 17 10 –8 – 31,5 –8 – 66 –8 – 30

12 x 1 – 17 11 –8 – 32,5 –8 – 66 –8 – 19,5 –8 – 30

12 x 1 – 22 12 –8 – 38,5 –8 – 75,5 –8 – 19,5

14 x 1 – 17 11 –10 – 37,5 –10 – 74,5 –10 – 20

14 x 1 – 22 12 –10 – 38,5 –10 – 75,5 –10 – 20

16 x 1 – 22 12 –10 – 32

16 x 1 – 22 12 –12 – 38,5 –12 – 32

16 x 1 – 27 14 –12 – 43 –12 – 86,5 –12 – 26

20 x 1,5 – 27 14 –14 – 43 –14 – 86,5

20 x 1,5 – 27 14 –15 – 43 –15 – 86,5 –15 – 26

10 x 1 – 14 10 –6,35 – 30 –6,35 – 58 –6,35 – 17,5

14 x 1 – 17 11 –9,52 – 37,5 –9,52 – 74,5 –9,52 – 20

14 x 1 – 22 12 –9,52 – 38,5 –9,52 – 75,5 –9,52 – 20

20 x 1,5 – 27 14 –12,7 – 43 –12,7 – 86,5 –12,7 – 26

20 x 1,5 – 27 14 –13,5 – 43 –13,5 – 86,5

G i

SW

d

SW

SO 50030–d–R

M L₁

G i

d

SO 50030–d–R

L₁ i

M G

SW

7.70

i

s

3F

4M

4G

5

5L

6

7

8

9

10

11

12





M

S0 50040 S0 NV 51A40 S0 CV 53A40 SO NV 51A40E SO BV 58D40

d

SW c

7.71

b

z R

L

e

d

SO 50040–d–R/

–Mz

L₁ i

SW

M R / Mz

L

z

SO 50040–d–R

M

i

R

SW

d

SW

SO 50040–d–R

M L₁

R i

d

SO 50040–d–R

M SW i –d –R L1 –d –R L –d –R L1 –d –R L1

M 8 x 1 10 6,5 –3 – 20,5

M 8 x 1 10 6,5 –4 – 20,5

M 8 x 1 10 6,5 –5 – 21,5

M 10 x 1 12 6,5 –4 – 56,5

M 10 x 1 14 10 –4 – 20,5 –4 – 61 –4 – 19,5

M 10 x 1 12 6,5 –5 – 56,5

M 10 x 1 14 10 –5 – 21,5 –5 – 61 –5 – 19,5

M 10 x 1 12 6,5 –6 – 20,5 –6 – 56,5

M 10 x 1 14 10 –6 – 21,5 –6 – 61

M 12 x 1 14 6,5 –6 – 30,5

M 12 x 1 14 10 –6 – 31,5

M 12 x 1 14 6,5 –8 – 22 –8 – 63 –8 – 30,5

M 12 x 1 14 10 –8 – 23 –8 – 68 –8 – 31,5

M 12 x 1 17 10 –8 – 27,5 –8 – 76 –8 – 20,5

M 12 x 1 22 13 –8 – 25,5 –8 – 76 –8 – 21,5

M 14 x 1 17 10 –10 – 27,5 –10 – 76 –10 – 21,5 –10 – 34,5

M 14 x 1 17 10 –10 – 27,5 –10 – 76 –10 – 21 –10 – 33

M 14 x 1 22 13 –10 – 25,5 –10 – 76 –10 – 19 –10 – 34

M 16 x 1 19 10 –12 – 28,5 –12 – 34,5

M 16 x 1 19 10 –12 – 27,5 –12 – 35

M 16 x 1 22 13 –12 – 26,5 –12 – 87 –12 – 27 –12 – 34

M 20 x 1,5 24 13 –14 – 30 –14 – 87

M 20 x 1,5 24 13 –15 – 30 –15 – 87 –15 – 27

M SW i –d –R L1 –d –R L –d –R L1 –d –R L1

Zollrohre / Pour tubes en pouces / For inch tubes

M 10 x 1 12 6,5 –6,35 – 20,5 –6,35 – 56,5

M 10 x 1 14 10 –6,35 – 21,5 –6,35 – 61

M 14 x 1 17 10 –9,52 – 27,5 –9,52 – 76 –9,52 – 21,5

M 14 x 1 17 10 –9,52 – 27,5 –9,52 – 76 –9,52 – 21

M 14 x 1 22 13 –9,52 – 25,5 –9,52 – 76 –9,52 – 19

M 20 x 1,5 24 13 –12,7 – 30 –12,7 – 87 –12,7 – 27

M 20 x 1,5 24 13 –13,5 – 30 –13,5 – 87

M SW i –d –Mz L1 –d –R L –d –R L1 –d –R L1

Metrisches Feingewinde zylindrisch / Filetage métrique / Straight metric thread

M 6 x 0,75 10 4,5 –3 –M 6x0,75 20,5

M 8 x 1 10

M 6 x 0,75 10 4,5 –4 –M 6x0,75 20,5

M 8 x 1 10 7,0 –4 –M 8x1 20

M 6 x 0,75 10 4,5 –5 –M 6x0,75 20,5

M 8 x 1 10 7,0 –5 –M 8x1 20

L₁ i

M R

SW


Nadelventil


Needle valve

SO NV 51B00

Type -G Mat.-Nr. bar L D H e kv kg/10


SO NV 51B00-3/8-3/8 068.1010.060 200 55.0 60.0 93.0 6.0 10.0 3.200

SO NV 51B00-1/2-1/2 068.1010.080 200 60.0 60.0 96.0 7.0 12.0 4.150

SO NV 51B00-3/4-3/4 068.1010.120 200 75.0 70.0 117.0 8.0 29.0 7.530

SO NV 51B00-1-1 068.1010.160 200 100.0 90.0 138.0 12.0 32.0 15.400





Merkmale

Ventilkörper, Spindel und Mutter: Edelstahl

1.4571

Handrad: Stahlblech lackiert

Stopfbuchse: PTFE



kv=Kenngr. für Durchflussverhalten (ltr./min)



Pression de service: 200 bar




Corps, pointeau et écrou: acier inox 1.4571

Volant: acier laqué

Presse-étoupe: PTFE










Valve body, spindle and nut: stainless steel

1.4571

Handwheel: lacquered sheet metal

Seals: PTFE





7.72

i

s

3F

4M

4G

5

5L

6

7

8

9

10

11

12


Nadelventil


Needle valve

SO NV 51B21

Type -d Mat.-Nr. bar M SW L B D F H z kv kg/10


SO NV 51B21-4-4 068.1500.040 160 10x1 12 72.0 22.5 70.0 19.0 88.0 57.0 3.5 4.200

SO NV 51B21-5-5 068.1500.050 160 10x1 12 72.0 22.5 70.0 19.0 88.0 57.0 3.5 4.200

SO NV 51B21-6-6 068.1500.060 160 10x1 12 72.0 22.5 70.0 19.0 88.0 57.0 4.0 4.200

SO NV 51B21-8-8 068.1500.080 160 12x1 14 76.0 22.5 70.0 19.0 88.0 60.0 7.1 4.400

SO NV 51B21-10-10 068.1500.100 160 14x1 17 80.0 22.5 70.0 19.0 88.0 60.0 7.5 4.600

SO NV 51B21-12-12 068.1500.120 160 16x1 19 82.0 22.5 70.0 19.0 88.0 57.0 8.5 4.700

SO NV 51B21-15-15 068.1500.150 100 20x1.5 24 89.0 22.5 70.0 19.0 88.0 62.0 8.5 5.000


SO NV 51B21-6,35-6,35 068.1500.063 160 10x1 12 72.0 22.5 70.0 19.0 88.0 57.0 4.0 4.200

SO NV 51B21-9,52-9,52 068.1500.095 160 14x1 17 80.0 22.5 70.0 19.0 88.0 60.0 7.5 4.600





Merkmale

Ventilkörper und Spindel: Edelstahl 1.4571

Kontermutter: Edelstahl 1.4301

Handrad: Stahlblech lackiert

Stopfbuchse: Graphit





7.73


Pression de service: 160 bar




Corps et pointeau: acier inox 1.4571

Contre-écrou: acier inox 1.4301

Volant: acier laqué

Presse-étoupe: graphite










Valve body and spindle: stainless steel 1.4571

Counter-nut: stainless steel 1.4301

Handwheel: lacquered sheet metal

Seals: graphite




L=installed length

Ventile Edelstahl L Vannes acier inoxydable L Valves stainless steel L

2-Weg Hochdruckkugelhahn

Robinet à bille droite pour haute pression

2-way high pressure ball valve

Nr.

No.

No.

1

Bezeichnung

Désignation

Description



Valve body

2 Kugel

Bille

Ball

4

Material

Matériau

Material


Betriebsdruck (PN): 400 Bar



Merkmale

- Funktion: Absperrhahn

- Einsatz: durch die Verwendung von rostund

säurebeständigen Edelstählen grösste

Einsatzmöglichkeit in allen Industrien

- Besonderes: durch Vollstromquerschnitte keine

Druckverluste; leichte Schaltbarkeit auch

unter hohem Druck; durch auswechselbare

Dichtungen lange Lebensdauer

* Optionen

- Nr. 3 - Dichtschale: PEEK

Nr.

No.

No.

Bezeichnung

Désignation

Description

1.4571 3* Dichtschale

Enveloppe d'étanchéité

Sealing bush

1.4571 4 Dichtung

Joint

Seal

6

5

3

2

Material

Matériau

Material






- Fonction : robinet d'arrêt

- Utilisation: grâce à l'emploi d'aciers inoxydables

résistants à la rouille et aux acides

conçu pour un maximum d'applications dans

tous les secteurs

- Particularité: pas de pertes de pression grâce

au passage intégral ; manœuvre facile même

sous pression; longue durée de vie du produit

grâce à la possibilité de changer les joints

* Options

- No. 3 - Enveloppe d'étanchéité: PEEK

Nr.

No.

No.

Bezeichnung

Désignation

Description

POM 5 Spindelflachdichtung

Joint plat de tige

Stem sealing

FPM 6 Hebel

Levier

Handle

SOL BV 58A00

SOL BV 58A21

Material

Matériau

Material

PTFE

Druckguss

Fonte inj.

Die casting






- Function: shut-off valve

- Large range of industrial applications due to

use of corrosion and acid-resistant stainless

steels

- Special features: no pressure loss due to

full-flow cross-sections; easy switching even

under high pressure; long service life thanks

to replaceable seals

* Options

- No. 3 - Sealing bush: PEEK

7.74

i

s

3F

4M

4G

5

5L

6

7

8

9

10

11

12


Druck-Temperatur-Diagramm

PN bar

500

450

400

350

300

250

200

150

100

Achtung

Hochdruckkugelhähne, die mit Dichtschalen

aus PEEK geliefert werden sollen, müssen bei

der Bestellung klar mit "PEEK" nach der

Materialnummer gekennzeichnet werden.

7.75

50

0

Diagramme de pression et de température

0 50 100 150 200 250

t °C

POM

PEEK

Attention

Robinets, qui doivent être fournis avec douille

d'étanchéité en PEEK sont à référencer dans

la commande avec la mention "PEEK" après le

numéro de référence.

Pressure-Temperature Diagram

Attention

High pressure ball valves which are to be supplied

with sealing bush in PEEK must be clearly

identifiable in the order with the extension

"PEEK" after the material number.



Robinet à bille droit SOL pour

haute pression

2-way high pressure ball valve

SOL

SOL BV 58A00

Type -G Mat.-Nr. bar SW L A H h z e kv kg/10


SOL BV 58A00-1/8 088.8000.020 330 22 80.0 70.0 41.0 33.0 52.0 4.0 70.0 5.220

SOL BV 58A00-1/4 088.8000.040 330 22 80.0 70.0 41.0 33.0 50.0 6.0 70.0 5.030

SOL BV 58A00-3/8 088.8000.060 330 27 78.0 105.0 66.0 42.0 46.0 10.0 100.0 7.230

SOL BV 58A00-1/2 088.8000.080 330 32 105.0 105.0 66.0 42.0 69.0 14.0 100.0 11.850

SOL BV 58A00-3/4 088.8000.120 330 41 110.0 105.0 66.0 42.0 68.0 19.0 100.0 19.210

SOL BV 58A00-1 088.8000.160 330 50 124.0 105.0 66.0 42.0 78.0 24.0 100.0 30.730


Robinet à bille droit SOL pour haute

pression

2-way high pressure ball valve SOL

SOL BV 58A21

Type -d Mat.-Nr. bar M SW SW1 L A H h z e kv kg/10

SOL BV 58A21-6 088.8002.060 330 10x1 14 22 94.5 70.0 41.0 33.0 74.5 5.0 30.0 4.900

SOL BV 58A21-8 088.8002.080 330 12x1 17 22 97.5 70.0 41.0 33.0 76.5 5.0 30.0 5.100

SOL BV 58A21-10 088.8002.100 330 14x1 19 22 101.5 70.0 41.0 33.0 76.5 5.0 60.0 5.300

SOL BV 58A21-12 088.8002.120 330 16x1 22 22 103.5 70.0 41.0 33.0 76.5 5.0 60.0 5.620

SOL BV 58A21-15 088.8002.150 330 20x1.5 27 27 116.5 105.0 66.0 42.0 86.5 8.0 60.0 8.750

SOL BV 58A21-16 088.8002.160 330 24x1.5 30 27 123.5 105.0 66.0 42.0 86.5 8.0 60.0 9.430

SOL BV 58A21-18 088.8002.180 330 24x1.5 30 27 121.5 105.0 66.0 42.0 86.5 8.0 60.0 9.230

7.76

i

s

3F

4M

4G

5

5L

6

7

8

9

10

11

12





SOL CV 53B21



# SOL CV 53B21-6-6 088.3010.060 400 10x1 12 17 58.5 38.5 3.8 0.690

# SOL CV 53B21-8-8 088.3010.080 330 12x1 14 19 64.5 44.0 5.8 1.000

# SOL CV 53B21-10-10 088.3010.100 330 14x1 17 22 76.0 51.0 7.0 1.500

# SOL CV 53B21-12-12 088.3010.120 330 16x1 19 22 76.0 51.0 7.5 1.500

# SOL CV 53B21-15-15 088.3010.150 250 20x1.5 24 30 89.0 58.5 11.0 3.200


# SOL CV 53B21-6,35-6,35 088.3010.063 400 10x1 12 17 58.5 38.5 3.8 0.690

# SOL CV 53B21-9,52-9,52 088.3010.095 330 14x1 17 22 64.5 51.0 7.5 1.500

# SOL CV 53B21-12,7-12,7 088.3010.127 250 20x1.5 24 30 89.0 58.5 11.0 3.100

Technische Informationen und Diagramme

siehe SO CV 53B21

#=ECE R110 Zulassung, No. E4-110R-000144





7.77

Informations techniques et diagrammes voir SO

CV 53B21






Technical information and diagrams see

SO CV 53B21



Ad=outside diameter of cyl. Stub


L=installed length

Ventile Stahl Vannes acier Valves steel




Nr.

No.

No.

Bezeichnung

Désignation

Description



Valve nut




2

Material

Matériau

Material




Öffnungsdruck: 1 bar ± 20 %


Merkmale


* Optionen

- Nr. 4 - Druckfeder: Öffnungsdruck 0.5,

1.5, 2.5 bar


5

Nr.

No.

No.

Bezeichnung

Désignation

Description

1.0718 3 Ventilkegel


Valve cone

1.0718 4* Druckfeder



3

Material

Matériau

Material




Pression d‘ouverture: 1 bar ± 20 %




* Options


d‘ouverture 0.5, 1.5, 2.5 bar


Nr.

No.

No.

1

4

Bezeichnung

Désignation

Description

1.0718

1.1200 DH

5* Dichtung

Joint

Seal

SO 6611

SO 6613

Material

Matériau

Material

NBR




Opening pressure: 1 bar ± 20 %




* Options


0.5, 1.5, 2.5 bar


7.78

i

s

3F

4M

4G

5

5L

6

7

8

9

10

11

12





SO 6611 SO 6613


18

16

14

12

10

8

6

4

2

0

0 2 4 6 8 10 12 14 16 18 20 22 24










4.5

4.0

3.5

3.0

2.5

2.0

1.5

1.0

0.5

SO 6611-1/8

0.0

0.0 0.5 1.0 1.5 2.0 2.5 3.0 3.5 4.0 4.5



7.79










SO 6611-1/8

SO 6611-3/8

SO 6611-1/2

SO 6611-3/4


voir page 7.3








4.5

4.0

3.5

3.0

2.5

2.0

1.5

1.0

0.5

SO 6611-1/2




0.0

0.0 0.5 1.0 1.5 2.0 2.5 3.0 3.5 4.0 4.5

18

16

14

12

10






8

6

4

2

Flow rate



0

0 2 4 6 8 10 12 14 16 18 20 22 24



see page 7.3

SO 6613-6-1/8

SO 6613-10-1/4

SO 6613-12-3/8







4.5

4.0

3.5

3.0

2.5

2.0

1.5

1.0

0.5




SO 6611-3/4




0.0

0.0 0.5 1.0 1.5 2.0 2.5 3.0 3.5 4.0 4.5


et de verrouillage / Opening and closing pressure range [bar]



beidseitig mit Einschraubgewinde


avec filetage mâle des deux côtés


with male adaptor thread at both ends

SO 6611

Type -G Mat.-Nr. bar L i SW1 SW2 z e kg/100


SO 6611-1/8 228.6110.020 250 41.0 8.0 14 17 25.0 3.8 3.700

SO 6611-3/8 228.6110.060 200 64.0 12.0 24 30 40.0 8.8 15.800

SO 6611-1/2 228.6110.080 160 69.0 14.0 27 30 41.0 11.0 18.500

SO 6611-3/4 228.6110.120 160 81.0 16.0 41 46 49.0 18.0 45.000


mit Einschraubgewinde und Rohranschluss


conique

avec filetage mâle et raccordement pour tube


with male adaptor thread and tube connection

SO 6613

Type -d -G2 Mat.-Nr. bar M L i SW SW1 SW2 z e kg/100



SO 6613-6-1/8 228.6130.100 250 12x1.5 44.0 8.0 14 14 17 36.0 3.8 5.000

SO 6613-10-1/4 228.6130.270 200 16x1.5 56.5 12.0 19 22 24 46.0 6.8 13.100

SO 6613-12-3/8 228.6130.390 200 18x1.5 60.0 12.0 22 24 30 48.5 8.8 20.200

e= kleinste Bohrung

L= Mass in montiertem Zustand





7.80

i

s

3F

4M

4G

5

5L

6

7

8

9

10

11

12

Katalog V14 - Maryland Metrics

Transformez vos PDF en papier électronique et augmentez vos revenus !

Katalog V14 - Maryland Metrics

Transformez vos PDF en papier électronique et augmentez vos revenus !

Delete template?

Save as template ?
