Coproduits ?<br />
Eau épurée ?<br />
Recyclage<br />
Rejet en milieu naturel<br />
PSPC sa<br />
Chaussée de Dinant, 50<br />
B-5530 SPONTIN<br />
Tél : +32(0)477 24 35 35<br />
Fax : +32(0)83 690 444<br />
e-mail : pp@pspc.be<br />

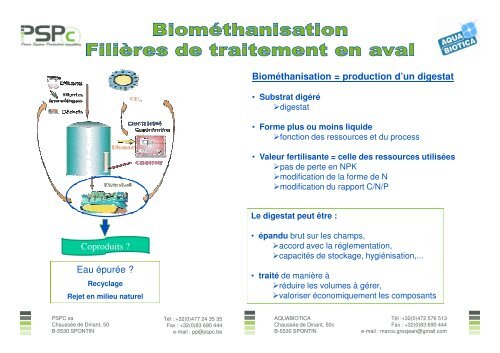

Biométhanisation = production d’un digestat<br />
• Substrat digéré<br />
digestat<br />
• Forme plus ou moins <strong>liquide</strong><br />
fonction des ressources et du process<br />
• Valeur fertilisante = celle des ressources utilisées<br />
pas de perte en NPK<br />
modification modification de la forme de N<br />
modification du rapport C/N/P<br />
Le digestat peut être :<br />
• épandu brut sur les champs,<br />
accord avec la réglementation,<br />
capacités de stockage, hygiénisation,...<br />
• traité de manière à<br />
réduire les volumes à gérer,<br />
valoriser économiquement les composants<br />
AQUABIOTICA<br />
Chaussée de Dinant, 50c<br />
B-5530 SPONTIN<br />
Tél :+32(0)472 576 513<br />
Fax : +32(0)83 690 444<br />
e-mail : marco.grosjean@gmail.com
Valorisation directe :<br />
• Épandage<br />
équipement adapté<br />
pendillard pendillard ou injecteur<br />
Séparation de phase :<br />
• Fraction solide =~ compost<br />
• Fraction <strong>liquide</strong> =~ lisier<br />
<strong>Traitement</strong> <strong>fraction</strong> solide :<br />
• Compostage<br />
• Séchage<br />
<strong>Traitement</strong> <strong>fraction</strong> <strong>liquide</strong> :<br />
• Valorisation de N et P<br />
• Digestion biologique aérobie<br />
• Combustion électrochimique<br />
• Evapo-concentration<br />
• Osmose inverse<br />
• Echangeur d'ions<br />
• <strong>Traitement</strong>s extensifs
Séparation de phase :<br />
• Centrifugation<br />
Ajout de floculant<br />
Fraction solide 25-28% MS<br />
Abattement MS 90-98%<br />
• Tamisage vibrant<br />
Colmatage<br />
Fraction solide 25-28% MS<br />
Abattement Abattement MS 95-98%<br />
• Filtre-presse & autres filtration
<strong>Traitement</strong> <strong>fraction</strong> solide :<br />
• Compostage<br />
• Séchage<br />
Séchage par thermovis<br />
Coproduit<br />
Compostage<br />
Séchage Dorset
<strong>Traitement</strong> <strong>fraction</strong> <strong>liquide</strong> :<br />
• Valorisation de N et P :<br />
Stripping de l'ammoniac<br />
Précipitation du phosphate<br />
Production d'engrais<br />
Coproduits :<br />
Nitrate / Sulfate d'Ammonium<br />
Struvite - NH 4(Ca,Mg)PO 4
<strong>Traitement</strong> <strong>fraction</strong> <strong>liquide</strong> :<br />
•Combustion électrochimique<br />
Procédé Smelox<br />
<strong>Traitement</strong> physico-chimique<br />
Etape 1 : oxydation<br />
sous air en présence d'un catalyseur <strong>liquide</strong> (Na-Al-Si)<br />
désodorisation<br />
formation d'un complexe sulfuré non volatil<br />
Etape 2 : azote ammoniacal strippé<br />
ajout d’un catalyseur à base de platine<br />
température de l’ordre de 300 – 350°C<br />
Production d'azote moléculaire (N2) 2 dans un pot<br />
catalytique<br />
A côté de l’azote atmosphérique non polluant (90 %), se<br />
forment environ 10% de N 2O (protoxyde d’azote) et une<br />
très faible quantité de NOx.<br />
Phase solide Quantité (t)<br />
Electrochimique<br />
2.355<br />
Quantité N (t) 75<br />
Concentration N (%) 3,2%<br />
Phase <strong>liquide</strong> Quantité (t) 39.800<br />
Quantité N (t) 22,5<br />
Concentration N (g/l) 0,565<br />
Rejet vers eau Quantité (t) 0<br />
Quantité N (t) 0<br />
Concentration N (g/l) 0<br />
Rejet vers<br />
atmosphère<br />
Quantité N (t) 202,5
<strong>Traitement</strong> <strong>fraction</strong> <strong>liquide</strong> :<br />
•Evapo-concentration<br />
• Evaporation simple effet, à flots tombants, et à circulation<br />
forcée<br />
• Compression Mécanique de la Vapeur, avec un<br />
compresseur multi-étagé ou de type soufflante<br />
• Evaporation multi-passes pour une optimisation de<br />
l’échange thermique et un faible temps de séjour<br />
• <strong>Traitement</strong> complémentaire des Condensats : stripping,<br />
ozonation, incinération ou adsorption possible des volatils
<strong>Traitement</strong> <strong>fraction</strong> <strong>liquide</strong> :<br />
• Digestion biologique aérobie :<br />
BioRéacteur Membranaire,<br />
Réacteur à Batch Séquentiel,<br />
Nitrification/dénitrification<br />
Eau épurée :<br />
Recyclage - Rejet en<br />
milieu naturel<br />
<strong>Traitement</strong> <strong>fraction</strong> <strong>liquide</strong> :<br />
• Osmose inverse<br />
• Echangeur d'ions
<strong>Traitement</strong> <strong>fraction</strong> <strong>liquide</strong> :<br />
•<strong>Traitement</strong>s extensifs<br />
Phytoremédiation & lagunage,<br />
Génie environnemental,<br />
Aménagement du territoire<br />
Eau épurée :<br />
Recyclage - Rejet en<br />
milieu naturel
