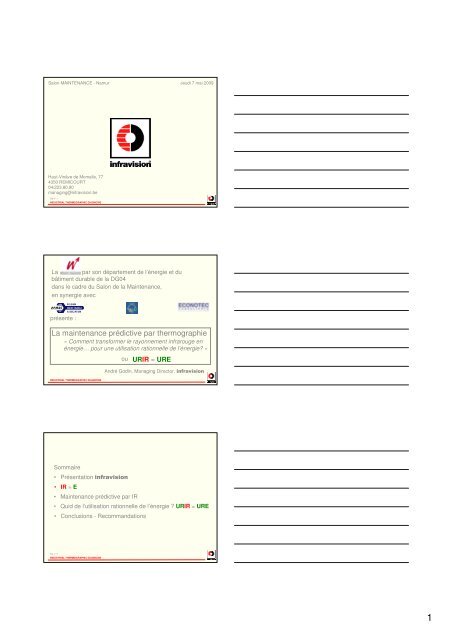

Salon MAINTENANCE - Namur Jeudi 7 mai 2009<br />
Haut-Vinâve de Momalle, 77<br />
4350 REMICOURT<br />
04/223.80.90<br />
managing@infravision.be<br />
Dia n°1<br />
INDUSTRIAL THERMOGRAPHIC DIAGNOSIS<br />
La par son département de l’énergie et du<br />
bâtiment durable de la DG04<br />
dans le cadre du Salon de la Maintenance,<br />
en synergie avec<br />
présente :<br />
La maintenance prédictive par thermographie<br />
« Comment transformer le rayonnement infrarouge en<br />
énergie… pour une utilisation rationnelle de l’énergie? »<br />
INDUSTRIAL THERMOGRAPHIC DIAGNOSIS<br />
Sommaire<br />
Dia n°3<br />
• Présentation infravision<br />
• IR = E<br />
• Maintenance prédictive par IR<br />
INDUSTRIAL THERMOGRAPHIC DIAGNOSIS<br />
ou URIR = URE<br />
André Godin, Managing Director, infravision<br />
• Quid de l’utilisation rationnelle de l’énergie ? URIR = URE<br />
• Conclusions - Recommandations<br />
1
Dia n°4<br />
INDUSTRIAL THERMOGRAPHIC DIAGNOSIS<br />
Dia n°5<br />
• Présentation infravision<br />
Société prestataire de services, spécialisée en<br />
matière d’analyses et de diagnostics par<br />
thermographie.<br />
• 1 Business & Development Manager - Ir.<br />
• 3 Techniciens Analystes – Bacheliers<br />
• 1 Quality Manager – Bachelière<br />
• … et votre serviteur<br />
• Présentation infravision<br />
Accréditation ISO 17020 – n°258<br />
4 domaines d’application<br />
• ELECTRICITE<br />
• THERMIQUE<br />
• MECANIQUE<br />
• PROCESS<br />
et<br />
INDUSTRIAL THERMOGRAPHIC DIAGNOSIS<br />
Certification VCA n°<strong>05</strong>21<br />
• Présentation infravision<br />
Dia n°6<br />
INDUSTRIAL THERMOGRAPHIC DIAGNOSIS<br />
2
corps rayonnement<br />
infrarouge<br />
Dia n°7<br />
INDUSTRIAL THERMOGRAPHIC DIAGNOSIS<br />
Dia n°8<br />
• IR = E<br />
• IR = E<br />
INDUSTRIAL THERMOGRAPHIC DIAGNOSIS<br />
athmosphère<br />
optique<br />
caméra IR<br />
IR = E<br />
capteur<br />
luminance T°<br />
énergie<br />
électrique<br />
• Est-il réellement possible d’établir un plan de<br />
maintenance prédictive par thermographie ?<br />
• Oui mais, en respectant, au minimum, 4 conditions<br />
Dia n°9<br />
• Maintenance prédictive par infrarouge<br />
1. Déterminer une politique d’entreprise visant à<br />
répondre adéquatement aux multiples attentes de<br />
la clientèle :<br />
Structure<br />
Organisation<br />
Système Qualité<br />
Volonté<br />
Culture d’entreprise<br />
Vocation<br />
Passion<br />
INDUSTRIAL THERMOGRAPHIC DIAGNOSIS<br />
YAKA<br />
3
• Maintenance prédictive par infrarouge<br />
2. Maîtriser la technologie<br />
Dia n°10<br />
Les années enseignent plus que n’en savent les jours<br />
Proverbe américain R.W. Emerson, Experience (1841)<br />
10 + = 30<br />
INDUSTRIAL THERMOGRAPHIC DIAGNOSIS<br />
• Maintenance prédictive par infrarouge<br />
2. Maîtriser la technologie<br />
Dia n°11<br />
Exemple d’impact de cette expérience sur la capacité<br />
d’établir un plan de maintenance prédictive efficace<br />
En 20 ans d’infravision<br />
50.000 pannes évitées !<br />
50.000 enregistrements statistiques<br />
illustration…<br />
INDUSTRIAL THERMOGRAPHIC DIAGNOSIS<br />
• Maintenance prédictive par infrarouge<br />
2. Maîtriser la technologie<br />
Dia n°12<br />
a bs en ce de c harg e<br />
0,3 %<br />
ré pa rtition<br />
inc orre cte<br />
0 ,0 %<br />
s e rtis sa ge<br />
c ond uc te ur<br />
1 3,6 %<br />
INDUSTRIAL THERMOGRAPHIC DIAGNOSIS<br />
dé fec tuos ité<br />
5 ,2 %<br />
p inç age inc orre ct<br />
4,2 %<br />
c ontac t interne<br />
1 2 ,8%<br />
Statistiques 2008<br />
Anom alies H T / BT<br />
dé té rioration<br />
the rm iqu e<br />
3,4 %<br />
indu ction<br />
0 ,7%<br />
dim en sion ne m e nt<br />
inc orrec t<br />
3 ,1%<br />
blo ca ge<br />
3 ,1 %<br />
T ° ano rm ale m e nt<br />
é lev é e<br />
1 4 ,3%<br />
dé sé quilib re<br />
2 ,3 %<br />
bo rn e d éfe ctue us e<br />
0 ,0 %<br />
fix a tio n inc orrec te<br />
3 7,0 %<br />
4
• Maintenance prédictive par infrarouge<br />
2. Maîtriser la technologie<br />
Dia n°13<br />
De cette expérience découlent naturellement :<br />
Procédures ISO 17020<br />
Capacité de détection, d’analyse, de diagnostic<br />
Corollaire : évaluation de la tendance évolutive du défaut<br />
Capacité d’appréciation du risque<br />
Impact sur le niveau du TRG<br />
Maîtrise du risque d’incendie<br />
Capacité de conseiller judicieusement<br />
Solutions<br />
Délais d’intervention de maintenance<br />
Accumulation de compétences<br />
INDUSTRIAL THERMOGRAPHIC DIAGNOSIS<br />
• Maintenance prédictive par infrarouge<br />
Dia n°14<br />
INDUSTRIAL THERMOGRAPHIC DIAGNOSIS<br />
FLIR Infratec<br />
Wuhan, Land,… Flüke<br />
YAVK<br />
3. Choisir un équipement IR adéquat l’offre constructeurs<br />
• Maintenance prédictive par infrarouge<br />
3. Choisir un équipement IR adéquat scène<br />
thermique<br />
Distance = 2 m Capteur 320 x 240 – Optique 45°<br />
Dia n°15<br />
INDUSTRIAL THERMOGRAPHIC DIAGNOSIS<br />
5
• Maintenance prédictive par infrarouge<br />
3. Choisir un équipement IR adéquat scène<br />
thermique<br />
Distance = 2 m Capteur 320 x 240 – Optique 24°<br />
Dia n°16<br />
INDUSTRIAL THERMOGRAPHIC DIAGNOSIS<br />
• Maintenance prédictive par infrarouge<br />
3. Choisir un équipement IR adéquat scène<br />
thermique<br />
Distance = 2 m Capteur 320 x 240 – Optique 12°<br />
Dia n°17<br />
INDUSTRIAL THERMOGRAPHIC DIAGNOSIS<br />
• Maintenance prédictive par infrarouge<br />
3. Choisir un équipement IR adéquat scène<br />
thermique<br />
Distance = 1 m Capteur 320 x 240 – Optique 45°<br />
Dia n°18<br />
INDUSTRIAL THERMOGRAPHIC DIAGNOSIS<br />
6
• Maintenance prédictive par infrarouge<br />
3. Choisir un équipement IR adéquat scène<br />
thermique<br />
Distance = 1 m Capteur 320 x 240 – Optique 24°<br />
Dia n°19<br />
INDUSTRIAL THERMOGRAPHIC DIAGNOSIS<br />
• Maintenance prédictive par infrarouge<br />
3. Choisir un équipement IR adéquat scène<br />
thermique<br />
Distance = 1 m Capteur 320 x 240 – Optique 12°<br />
Dia n°20<br />
INDUSTRIAL THERMOGRAPHIC DIAGNOSIS<br />
• Maintenance prédictive par infrarouge<br />
3. Choisir un équipement IR adéquat scène<br />
thermique<br />
Dia n°21<br />
Capteur 320 x 240 – Optique 12°<br />
Distance = 2 m<br />
INDUSTRIAL THERMOGRAPHIC DIAGNOSIS<br />
Capteur 320 x 240 – Optique 24°<br />
Distance = 1 m<br />
7
• Maintenance prédictive par infrarouge<br />
3. Choisir un équipement IR adéquat optiques et<br />
résolutions spatiales<br />
Dia n°22<br />
INDUSTRIAL THERMOGRAPHIC DIAGNOSIS<br />
• Maintenance prédictive par infrarouge<br />
3. Choisir un équipement IR adéquat choix infravision<br />
Dia n°23<br />
INDUSTRIAL THERMOGRAPHIC DIAGNOSIS<br />
• Maintenance prédictive par infrarouge<br />
4. Former en permanence<br />
Dia n°24<br />
Analyses et diagnostics concertés<br />
Etudes de cas<br />
Retour d’expérience<br />
Echanges réguliers<br />
Amélioration permanente<br />
INDUSTRIAL THERMOGRAPHIC DIAGNOSIS<br />
8
• Maintenance prédictive par infrarouge<br />
5. En bref<br />
Dia n°25<br />
Maîtrise de la<br />
technologie<br />
INDUSTRIAL THERMOGRAPHIC DIAGNOSIS<br />
Dia n°26<br />
INDUSTRIAL THERMOGRAPHIC DIAGNOSIS<br />
Politique d’entreprise<br />
Personnel<br />
Formation permanente<br />
• Quid de l’utilisation rationnelle de l’énergie ?<br />
I. Electricité<br />
Dia n°27<br />
INDUSTRIAL THERMOGRAPHIC DIAGNOSIS<br />
URIR = URE<br />
Equipement IR<br />
adéquat<br />
par la pratique journalière d’infravision<br />
• Quid de l’utilisation rationnelle de l’énergie ? URIR = URE<br />
I. Electricité<br />
Description : ligne HT - pylône<br />
Identification : connexion pince d’ancrage défectueuse<br />
9
• Quid de l’utilisation rationnelle de l’énergie ? URIR = URE<br />
I. Electricité<br />
Dia n°28<br />
Description : poste HT - portique de départ ligne<br />
Identification : connexion pince d’ancrage défectueuse<br />
INDUSTRIAL THERMOGRAPHIC DIAGNOSIS<br />
• Quid de l’utilisation rationnelle de l’énergie ? URIR = URE<br />
I. Electricité<br />
Dia n°29<br />
Description : poste HT - sectionneur<br />
Identification : connexion défectueuse<br />
INDUSTRIAL THERMOGRAPHIC DIAGNOSIS<br />
• Quid de l’utilisation rationnelle de l’énergie ? URIR = URE<br />
I. Electricité<br />
Dia n°30<br />
Description : poste HT - transformateur<br />
Identification : connexion interne défectueuse<br />
INDUSTRIAL THERMOGRAPHIC DIAGNOSIS<br />
10
• Quid de l’utilisation rationnelle de l’énergie ? URIR = URE<br />
I. Electricité<br />
Dia n°31<br />
Description : cellule blindée – hublot H.VIR<br />
Identification : comportement thermique anormal de conducteurs<br />
en sortie de boîte terminale.<br />
INDUSTRIAL THERMOGRAPHIC DIAGNOSIS<br />
• Quid de l’utilisation rationnelle de l’énergie ? URIR = URE<br />
I. Electricité<br />
Dia n°32<br />
Description : logette HT - sectionneur HT<br />
Identification : contact défectueux<br />
INDUSTRIAL THERMOGRAPHIC DIAGNOSIS<br />
• Quid de l’utilisation rationnelle de l’énergie ? URIR = URE<br />
I. Electricité<br />
Dia n°33<br />
Description : connexion HT<br />
Identification : contact défectueux<br />
INDUSTRIAL THERMOGRAPHIC DIAGNOSIS<br />
11
• Quid de l’utilisation rationnelle de l’énergie ? URIR = URE<br />
I. Electricité<br />
Dia n°34<br />
Description : disjoncteur principal<br />
Identification : température de contacts internes de sectionnement<br />
anormalement élevée.<br />
INDUSTRIAL THERMOGRAPHIC DIAGNOSIS<br />
• Quid de l’utilisation rationnelle de l’énergie ? URIR = URE<br />
I. Electricité<br />
Dia n°35<br />
Description : fusibles à couteaux - phase L3<br />
Identification : pince de fixation supérieure défectueuse<br />
INDUSTRIAL THERMOGRAPHIC DIAGNOSIS<br />
• Quid de l’utilisation rationnelle de l’énergie ? URIR = URE<br />
I. Electricité<br />
Dia n°36<br />
Description : TGBT - disjoncteur - phase L2<br />
Identification : contact interne de sectionnement défectueux<br />
INDUSTRIAL THERMOGRAPHIC DIAGNOSIS<br />
12
• Quid de l’utilisation rationnelle de l’énergie ? URIR = URE<br />
I. Electricité<br />
Dia n°37<br />
Description : contacteur de puissance - phase L1<br />
Identification : contact interne défectueux<br />
INDUSTRIAL THERMOGRAPHIC DIAGNOSIS<br />
• Quid de l’utilisation rationnelle de l’énergie ? URIR = URE<br />
I. Electricité<br />
Dia n°38<br />
Description : contacteur<br />
Identification : température anormalement élevée du contact<br />
interne de sectionnement<br />
INDUSTRIAL THERMOGRAPHIC DIAGNOSIS<br />
• Quid de l’utilisation rationnelle de l’énergie ? URIR = URE<br />
I. Electricité<br />
Dia n°39<br />
Description : sectionneur<br />
Identification : phase L2 : connexion défectueuse<br />
INDUSTRIAL THERMOGRAPHIC DIAGNOSIS<br />
phase L3 : fixation/position de la barre<br />
d'alimentation défectueuses.<br />
13
• Quid de l’utilisation rationnelle de l’énergie ? URIR = URE<br />
I. Electricité<br />
Dia n°40<br />
Description : bloc d'alimentation – pont redresseur<br />
Identification : sertissage du soulier de câble défectueux.<br />
INDUSTRIAL THERMOGRAPHIC DIAGNOSIS<br />
• Quid de l’utilisation rationnelle de l’énergie ? URIR = URE<br />
II. Thermique<br />
Dia n°41<br />
Description : four de cimenterie<br />
Identification : dégradation du réfractaire interne<br />
INDUSTRIAL THERMOGRAPHIC DIAGNOSIS<br />
• Quid de l’utilisation rationnelle de l’énergie ? URIR = URE<br />
II. Thermique<br />
Dia n°42<br />
Description : rectiligne de haut-fourneau - compensateur<br />
Identification : dégradation du réfractaire interne<br />
INDUSTRIAL THERMOGRAPHIC DIAGNOSIS<br />
14
• Quid de l’utilisation rationnelle de l’énergie ? URIR = URE<br />
II. Thermique<br />
Dia n°43<br />
Description : four de verrerie - voûte<br />
Identification : brique réfractaire du rang inférieur fêlée<br />
INDUSTRIAL THERMOGRAPHIC DIAGNOSIS<br />
• Quid de l’utilisation rationnelle de l’énergie ? URIR = URE<br />
II. Thermique<br />
Dia n°44<br />
Description : four de réactivation - porte<br />
Identification : joint d’étanchéité défectueux<br />
INDUSTRIAL THERMOGRAPHIC DIAGNOSIS<br />
• Quid de l’utilisation rationnelle de l’énergie ? URIR = URE<br />
II. Thermique<br />
Dia n°45<br />
Description : canalisations vapeur<br />
Identification : ponts thermiques, défauts de calorifugeage<br />
INDUSTRIAL THERMOGRAPHIC DIAGNOSIS<br />
15
• Quid de l’utilisation rationnelle de l’énergie ? URIR = URE<br />
II. Thermique<br />
Dia n°46<br />
Description : façade avant - fenêtre et bardage<br />
Identification : comportement thermique anormal<br />
INDUSTRIAL THERMOGRAPHIC DIAGNOSIS<br />
• Quid de l’utilisation rationnelle de l’énergie ? URIR = URE<br />
II. Thermique<br />
Dia n°47<br />
Description : façade avant - bardage et jonction des bâtiments<br />
Identification : comportement thermique anormal<br />
INDUSTRIAL THERMOGRAPHIC DIAGNOSIS<br />
• Quid de l’utilisation rationnelle de l’énergie ? URIR = URE<br />
II. Thermique<br />
Dia n°48<br />
Description : chauffage et climatisation par les plafonds<br />
Identification : fonctionnement non conforme au cahier des charges<br />
INDUSTRIAL THERMOGRAPHIC DIAGNOSIS<br />
16
• Quid de l’utilisation rationnelle de l’énergie ? URIR = URE<br />
II. Thermique<br />
Dia n°49<br />
Description : circuit de chauffage<br />
Identification : fuite au niveau d’un coude de raccordement<br />
INDUSTRIAL THERMOGRAPHIC DIAGNOSIS<br />
• Quid de l’utilisation rationnelle de l’énergie ? URIR = URE<br />
III. Mécanique<br />
Dia n°50<br />
Description : pompe - arbre<br />
Identification : frottement du joint d’étanchéité<br />
INDUSTRIAL THERMOGRAPHIC DIAGNOSIS<br />
• Quid de l’utilisation rationnelle de l’énergie ? URIR = URE<br />
III. Mécanique<br />
Dia n°51<br />
Description : moteur<br />
Identification : ventilateur obstrué – échauffement anormal des ailettes<br />
INDUSTRIAL THERMOGRAPHIC DIAGNOSIS<br />
17
• Quid de l’utilisation rationnelle de l’énergie ? URIR = URE<br />
IV. Processus<br />
Dia n°52<br />
Description : production de papier<br />
Identification : séchage hétérogène<br />
INDUSTRIAL THERMOGRAPHIC DIAGNOSIS<br />
• Quid de l’utilisation rationnelle de l’énergie ? URIR = URE<br />
IV. Processus<br />
Dia n°53<br />
Description : production de film plastique<br />
Identification : répartition homogène de la T°<br />
INDUSTRIAL THERMOGRAPHIC DIAGNOSIS<br />
• Conclusions - Recommandations<br />
a. Actions du maintenancier en matière d’URE<br />
Dia n°54<br />
Electricité, Thermique, Mécanique et Processus<br />
1. Établir un inventaire des dysfonctionnements thermiques<br />
2. Etablir un plan d’action et les priorités permettant :<br />
a) d’augmenter au maximum la fiabilité des équipements<br />
b) de réduire au maximum la consommation d’énergie<br />
3. Engager les ressources – internes et/ou externes - nécessaires<br />
à la réalisation du plan d’action défini<br />
INDUSTRIAL THERMOGRAPHIC DIAGNOSIS<br />
18
• Conclusions - Recommandations<br />
b. Ambition d’infravision en matière d’URE<br />
Dia n°55<br />
Vous accompagner dans la réalisation de vos défis<br />
énergétiques et opérationnels.<br />
INDUSTRIAL THERMOGRAPHIC DIAGNOSIS<br />
19
Changer de langue
