Champs d’application

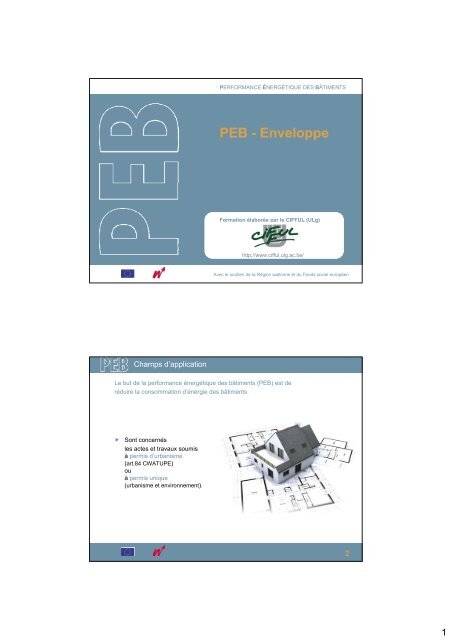

PERFORMANCE ÉNERGÉTIQUE DES BÂTIMENTS
PEB - Enveloppe
Formation élaborée par le CIFFUL (ULg)
http://www.cifful.ulg.ac.be/
Avec le soutien de la Région wallonne et du Fonds social européen
Le but de la performance énergétique des bâtiments (PEB) est de
réduire la consommation d’énergie des bâtiments.
Sont concernés
les actes et travaux soumis
à permis d’urbanisme
(art.84 CWATUPE)
ou
à permis unique
(urbanisme et environnement).
2
1

Encoder la nature des travaux d’un projet
Affectations des bâtiments dans le cadre de la réglementation PEB
Bâtiments résidentiels
habitation individuelle
immeuble à appartements
immeuble d’hébergement collectif
Exemples : internats, maisons de repos…
Bâtiments non résidentiels
Immeubles de bureaux et de services
Bâtiment destiné à l’enseignement
Bâtiment industriel
Bâtiment ayant une autre destination *
* tout bâtiment qui n’entre pas dans une catégorie reprise ci-dessus
Exemples : hôpitaux, clinique, bâtiment du secteur horeca, installations
sportives, bâtiments qui abritent les commerces, d’autres bâtiments ayant
une consommation d’énergie spécifique…
Encoder la nature des travaux d’un projet
Natures des travaux dans le cadre de la réglementation PEB
Bâtiments neufs et assimilés
bâtiment nouvellement construit ou reconstruit
Exemples : construction d’une habitation, d’une école, d’un commerce, d’un hall
industriel chauffé…
bâtiment assimilé à du neuf
• tout bâtiment qui fait l’objet de travaux de reconstruction ou extension
soumis à permis qui consistent à créer un unité d’habitation OU un volume
protégé supérieur à 800 m³
• tout bâtiment existant de + de 1 000 m² lorsque sa structure portante est
conservée, mais que les installations et au moins 75% de l’enveloppe sont
remplacés
3
4
2

Encoder la nature des travaux d’un projet
Natures des travaux dans le cadre de la réglementation PEB
Bâtiments rénovés
Travaux de rénovation importants
• bâtiment d’une superficie utile totale > 1 000 m² :
– soit, qui fait l’objet de travaux portant sur au moins ¼ de son enveloppe
– soit, lorsque le coût total de la rénovation portant sur l’enveloppe ou sur
les installations énergétique > 25% de la valeur du bâtiment
Travaux de rénovation simples
• bâtiment faisant l’objet d’actes ou de travaux de transformation (autres que des
travaux de rénovation importants) de nature à influencer la PEB
Exemple : extension/rénovation d’une habitation…
Encoder la nature des travaux d’un projet
Natures des travaux dans le cadre de la réglementation PEB
Bâtiments changeant d’affectation
Bâtiment ou partie de bâtiment qui, par changement d’affectation, acquiert une
nouvelle destination, on distingue les bâtiments
précédemment non chauffés pour les besoins des personnes, et qui deviennent
chauffés [visés à l’art.549 de l’AGW 17/04/08]
Exemple : transformation d’une grange en bureaux
chauffés pour les besoins des personnes avant changement d’affectation et qui
restent chauffés [non visés à l’art. 549 de l’AGW du 17/04/08]
Exemple : transformation d’une école en habitation ou immeuble de bureaux
industriels – chauffés ou non – qui changent d’affectation, devenant :
bâtiment résidentiel, immeuble de bureaux et de services ou bâtiment
destiné à l’enseignement [visés à l’art. 549 de l’AGW du 17/04/08]
Exemple : transformation d’un bâtiment industriel en loft
5
6
3

Encoder la nature des travaux d’un projet
art.549 de l’AGW 17/04/08
§1 er Les bâtiments ou parties de bâtiments qui, par changement d’affectation, acquièrent
une nouvelle destination, sont soumis aux exigences suivantes, pour la partie du
bâtiment subissant un changement d’affectation, lorsque, contrairement à la situation
antérieure, de l’énergie est consommée pour les besoins des personnes, en vue
d’obtenir une température intérieure spécifique:
–le niveau d’isolation thermique global de la partie concernée est ≤ K65;
– les éléments de construction faisant l’objet de modifications respectent les valeurs
maximales de coefficients de transmission thermique ou les valeurs minimales de
résistance thermique telles que déterminées à l’annexe III (U max);
–les exigences de ventilation déterminées aux annexes V ou VI s’appliquent,
respectivement, selon que la partie concernée du bâtiment acquiert soit une
destination résidentielle, soit une destination d’immeuble de bureaux et de services,
de bâtiment destiné à l’enseignement ou ayant une autre destination.
§2. Les bâtiments industriels qui, par changement d’affectation, acquièrent la destination
de bâtiment résidentiel, d’immeuble de bureaux et de services ou de bâtiment
destiné à l’enseignement, sont soumis aux exigences du §1er.
Encoder la nature des travaux d’un projet
7
8
4

Exemple
Encoder la nature des travaux d’un projet
Construction d’un bâtiment comprenant 2 appartements
1° cas Les parties communes sont non chauffées
le responsable PEB peut les considérer hors du volume protégé.
Arbre énergétique Exigences PEB
L’engagement PEB renseigne 2 unités PEB : 2 logements.
Exemple
Encoder la nature des travaux d’un projet
Construction d’un bâtiment comprenant 2 appartements
2° cas Les parties communes sont considérées dans le volume protégé (obligatoires si
elles sont chauffées), la subdivision devient celle-ci.
Arbre énergétique Exigences PEB
L’engagement PEB renseigne 3 unités PEB : 2 logements et des communs.
9
10
5

Exemple
Encoder la nature des travaux d’un projet
Construction d’un bâtiment comprenant 2 appartements et 1 commerce
Cas où les parties communes sont considérées dans le volume protégé.
Arbre énergétique Exigences PEB
L’engagement PEB renseigne 4 unités PEB : 2 logements, des communs et 1 commerce.
Exemple
Encoder la nature des travaux d’un projet
Construction d’un bâtiment comprenant 1 logement et 1 profession libérale
1° cas Le volume protégé pour la profession libérale constitue moins de 40 % du volume
protégé total ET moins de 800 m³, dès lors, la partie « non résidentiel » peut être affectée
à l’affectation principale « résidentiel ».
Arbre énergétique Exigences PEB
L’engagement PEB renseigne 1 unité PEB : logement
11
12
6

Exemple
Encoder la nature des travaux d’un projet
Construction d’un bâtiment comprenant 1 logement et 1 profession libérale
2° cas Le volume protégé pour la profession libérale constitue plus de 40 % du volume
protégé total OU plus de 800 m³, dès lors, il y a 2 unités PEB bien distinctes.
Arbre énergétique Exigences PEB
L’engagement PEB renseigne 2 unités PEB : 1 logement et 1 unité « non résidentiel »
Unité PEB
Encoder la nature des travaux d’un projet
Suivant l’art.541 de l’AGW du 17 avril 2008 :
on DOIT assimiler la partie bureau ou de services d’un bâtiment neuf
résidentiel, industriel ou ayant une autre destination à l’affectation
principale de celui-ci, si ces conditions sont réunies pour la partie du
bâtiment réservée aux bureaux et services :
• volume ≤ 40 % du volume protégé global
ET
• volume ≤ 800 m³.
13
14
7

Exemple
Encoder la nature des travaux d’un projet
Encoder la nature des travaux d’un projet
Transformation d’1 commerce en 1 logement
Dans ce cas, les exigences d’un bâtiment chauffé (non industriel) changeant d’affectation
et restant chauffé sont les mêmes que les exigences d’un bâtiment rénové introduire le
bâtiment dans le logiciel comme rénovation (simple ou importante) pour avoir les bonnes
exigences.
Arbre énergétique Exigences PEB
+ dispositif d’amenée d’air dans
les locaux secs où les châssis
sont remplacés
L’engagement PEB renseigne 1 unité PEB : 1 logement – le seul critère à respecter est
la valeur U des parois nouvelles.
15
16
8

Exemple
Encoder la nature des travaux d’un projet
Rénovation d’un bâtiment initialement chauffé (bâtiment non « industriel »)
en 1 logement
+ construction d’une annexe pour profession libérale attenant au bâtiment
(moins de 40 % du volume protégé total et moins de 800 m³).
Arbre énergétique Exigences PEB
L’engagement PEB renseigne 1 unité PEB : 1 logement – le seul critère à respecter est
la valeur U des parois nouvelles.
Exemple
Encoder la nature des travaux d’un projet
+ dispositif d’amenée d’air dans
les locaux secs où les châssis
sont remplacés
Rénovation d’un bâtiment initialement non chauffé (quelle que soit son
affectation de départ) en 1 logement
+ construction d’une annexe pour profession libérale
(moins de 40 % du volume protégé total et moins de 800 m³)
Arbre énergétique Exigences PEB
L’engagement PEB renseigne 1 unité PEB : 1 logement – les critères à respecter sont
K65, les U max et la ventilation « résidentiel »
17
18
9

Surfaces
Surfaces et volumes
Les surfaces sont déterminées sur
base des dimensions extérieures.
C’est uniquement pour les systèmes
de ventilation et d’éclairage que l’on
prend en compte les dimensions
intérieures.
Surfaces et volumes
Surface de plancher chauffé A ch
La somme des surfaces de plancher de chaque
niveau situé dans le volume protégé, mesurées
entre les faces externes des murs extérieurs
Sont comptabilisées
les surfaces ayant une hauteur sous
plafond ≥ 1,50 m, et au moins en un
point une hauteur ≥ 2,20 m
les surfaces
• des escaliers
• des ascenseurs
• des gaines techniques
Ne sont pas comptabilisées
les ouvertures dans un plancher ≥ 4m²
les vides ≥ 4 m²
Volumes
Les volumes sont déterminés sur
base des dimensions extérieures.
Les parois mitoyennes entre
deux volumes protégés appartiennent
pour moitié à l’un et pour moitié
à l’autre volume protégé.
Guide PEB 5.5
19
Guide PEB 5.6
20
10

Surfaces et volumes
Quelle surface de plancher chauffé A ch ?
Rez-de-chaussée Etage
Dimensions extérieures du rez et de l’étage,
en déduisant les espaces ayant une hauteur sous-plafond inférieures à 1,50 m.
Un document explicatif dédié au A ch, illustré par des exemples,
est disponible sur http:energie.wallonie.be (rubrique CALE).
Surfaces et volumes
Importance de la surface de plancher chauffé A ch
A ch influence fortement E spec puisque cette consommation spécifique est obtenue en
divisant la consommation totale en énergie primaire du bâtiment par A ch.
Il faut donc la définir précisément suivant les prescriptions de calcul énoncées ici.
A ch
21
Guide PEB 4.2
22
11

Surfaces et volumes
Exercice
A partir des plans et coupes, mis à disposition, définir
1. le volume protégé
2 points de vigilance
2. la surface Ach Surfaces et volumes
Solution 1
Le garage est déduit du
volume protégé ainsi que toute
la zone d’accès arrière depuis
la porte du hall d’entrée, y
compris le WC (si non chauffé)
Délimitations extérieures des
parois
l’escalier vers l’étage est
une paroi en contact avec
EANC; sa particularité est
d’être inclinée U ≤ 0,6 W/m²K.
une partie de cette
paroi donne sur un vide
sanitaire et doit répondre
à l’exigence R ≥ 1m²K/W
porte vers mi-niveau vers cave
entrée arrière avec mi-niveau
Parois
vers EANC
U ≤ 0,4 W/m²K
Nouveau calcul PEB
23
la porte intérieure
doit répondre à
l’exigence
U ≤ 2,9 W/m²K
24
12

Surfaces et volumes
Solution 1
Aucun espace des caves
ne fait partie du volume
protégé.
pas de surface A ch à
prendre en compte sur
ce niveau
pas de performance
thermique demandée
aux différentes parois
de ce niveau
Surfaces et volumes
Solution 1
Tous les espaces de l’étage
font partie du volume protégé.
Délimitations extérieures des
parois
A ch
déduire les surfaces
des « locaux »
présentant moins de
2,20 m de hsp
A ch
déduire les surfaces
au sol où il y a moins
d’1,50 m de hsp
A ch
Les vides de moins
de 4m 2 sont
comptabilisés
25
26
13

Solution 1
Plancher vers EANC :
l’exigence U ≤ 0,6 W/m²K
ou R ≥ 1m²K/W doit être
respectée pour l’entièreté
de la paroi (dimensions
extérieures)
Solution 1
Surfaces et volumes
Surfaces et volumes
175
175
27
28
14

Solution 1
Surfaces et volumes
Surfaces et volumes
Solution 2
La zone d’accès arrière est
intégrée dans le VP mais
le garage est déduit.
Délimitations extérieures des
parois
Parois
vers EANC
U ≤ 0,4 W/m²K
la porte intérieure
vers le garage doit
répondre à l’exigence
U ≤ 2,9 W/m²K
A ch
Les gaines
techniques
sont comptabilisées
29
30
15

Surfaces et volumes
Solution 2
Le fait de prendre l’escalier
vers l’accès arrière oblige
d’intégrer au moins la
première cave dans le
volume protégé.
A ch
pas de surface à prendre
en compte sur ce niveau :
hsp < 2,20m (renseignée 2,10 m)
mur enterré + parois
verticales ou inclinées
vers cave ou vide san.
R ≥ 1m²K/W
Dalle de sol
R ≥ 1m²K/W
ou U ≤ 0,4 W/m²K
Surfaces et volumes
Solution 2
Tous les espaces de l’étage
font partie du volume protégé.
Idem solution 1
Délimitations extérieures
des parois
31
32
16

Solution 2
Plancher vers EANC :
l’exigence U ≤ 0,4 W/m²K
ou R ≥ 1m²K/W doit être
respectée pour l’entièreté
de la paroi (dimensions
extérieures)
Solution 2
Surfaces et volumes
Surfaces et volumes
175
175
33
34
17

Solution 2
Surfaces et volumes
Pas de performance
thermique exigée pour les
parois entre espaces du VP.
Surfaces et volumes
Solution 3
Tout le rez est intégré dans le
VP (accès arrière et garage)
Délimitations extérieures des
parois
A ch
intègre la surface du
garage (hsp = 2,25 m)
35
36
18

Surfaces et volumes
Solution 3
Toutes les caves sont
intégrées dans le volume
protégé.
A ch
pas de surface à
prendre en compte :
hsp < 2,20m
(renseignée 2,10 m)
mur enterré et parois
verticales ou inclinées
vers cave ou vide
sanitaire : R ≥ 1m²K/W .
Surfaces et volumes
Solution 3
Tous les espaces de l’étage
font partie du volume protégé.
Idem solution 1
Délimitations extérieures
des parois
Pour les parois semi enterrées,
distinguer
- la partie enterrée : R ≥ 1m²K/W
- la partie en contact avec l’extérieur
U ≤ 0,4 W/m²K
37
38
19

Solution 3
Solution 3
Surfaces et volumes
Surfaces et volumes
175
175
39
40
20

Solution 3
Surfaces et volumes
Valeur U
Valeur maximale à laquelle chaque paroi doit répondre
Parois du volume protégé
Toitures et plafonds
Fenêtres
+ partie vitrée de chaque élément
Portes et portes de garage
Murs
-extérieurs
- en contact avec vide sanitaire ou cave
- en contact avec le sol
Planchers
-en contact avec l’extérieur
-sur sol, vide sanitaire, cave …
Parois mitoyennes (entre 2 volumes
protégés ou 2 unités PEB, entre une
unité PEB et un espace commun)
Umax Rmin [W/m²K] [m²K/W]
0.3
2.5
1.6
2.9
0.4
1
1
0.6
0.4 1
Attention : les valeurs U et R se calculent désormais selon
l’annexe VII de l ’AGW du 17/04/08.
1
U ≤ Umax R ≥ Rmin 41
U
Guide PEB 4.5
42
21

Mur
Plancher
Évolution des parois
Évolution des parois
Outil de veille SPW-DGO4 + CIFFUL – juillet 2009
43
La méthode de calucl
PEB pour les planchers sur
sol, vide sanitaire et cave
a fortement changé.
Outil de veille SPW-DGO4 + CIFFUL – juillet 2009
44
22

Toiture et ossature bois
Fenêtre
Évolution des parois
Évolution des parois
Outil de veille SPW-DGO4 + CIFFUL – juillet 2009
45
Outil de veille SPW-DGO4 + CIFFUL – juillet 2009
46
23

Nœuds constructifs
Dans la PEB, la terminologie
ponts thermiques devient
nœuds constructifs
Dès à présent, il est possible
d’introduire ces nœuds constructifs
dans le logiciel, mais ce n’est pas
(encore) obligatoire.
arrêté à venir
Dans l’attente, le niveau K,
au 1° mai 2010, peut être
calculé sans tenir compte des
pertes supplémentaires éventuelles
dues à des nœuds constructifs.
Guide PEB – Ch. 6.15
Nœuds constructifs
Par volume K, choisir 1 des 3 options ci-dessous
OPTION A Méthode détaillée
L’effet de tous les nœuds constructifs est pris en compte
‘exactement’, soit en 3D, soit en 2D via programme de
calcul agréé (exemple : KOBRA – téléchargeable gratuitement sur le site du CSTC)
ΔK variable
OPTION B Méthode des nœuds PEB-conformes
Repérage des différents noeuds constructifs.
2 types sont repérés.
• PEB-conformes : supplément de 3 points au niveau K
• autres que PEB-conformes : supplément variable au niveau K
OPTION C Méthode forfaitaire
Aucun effort n’est fait pour tenir compte de l’influence des
noeuds constructifs, avec pour conséquence une pénalité
forfaitaire élevée.
+ 10 points K
47
48
24

Fenêtres
Valeur U des fenêtres et des portes : méthode simplifiée
U w= U window = valeur U de la fenêtre (châssis + vitrage)
Uf= Uframe = valeur U du châssis
Ug= Uglass = valeur U du vitrage
Ψ = coefficient de transmission thermique linéique
Fenêtres
Valeur U des fenêtres : méthode générale
Guide PEB – Ch. 6.9
49
Guide PEB – Ch. 6.9
50
25

Fenêtres et façades légères
Aire des encadrements
A w= A window = aire de la fenêtre
(châssis + vitrage)
Af= Aframe = aire du châssis
Ag= Aglass = aire du vitrage
Ad= Adevelopment = aire développée
( i = intérieure ou e = extérieure)
Fenêtres et façades légères
Aire des encadrements
Illustration des différentes aires
51
Aires développées des encadrements
52
26

Façades légères
La façade légère, ou mur-rideau, consiste en une combinaison de vitrages
d’encadrements et de panneaux opaques, assemblé dans un cadre séparé
pour former un module.
Façades légères
Dans les façades légères, le risque de présence de ponts thermiques est très grand.
Ils se manifestent non seulement au niveau des jonctions entre vitrages, panneaux de
remplissage et encadrements mais aussi au niveau des jonctions entre modules euxmêmes.
Pour chaque module d’une façade légère, les aires de tous les éléments constitutifs
nécessaires pour le calcul sont déterminés comme les aires projetées.
Ces aires peuvent différer selon qu’elles sont déterminées à partir du côté extérieur ou
intérieur, c’est pourquoi les conventions suivantes sont en vigueur :
- pour les vitrages et les panneaux opaques, il faut utiliser la plus petite aire vue
- pour tous les autres éléments (encadrements, meneaux et traverses), la plus grande.
Il existe 3 méthodes de détermination de la valeur Ucw d’un module de façade légère.
La méthode des modules / liaisons comme éléments séparés
La méthode des modules / liaisons comme ponts thermiques
La méthode des composants
53
54
27

Façades légères
Liaisons comme éléments séparés
Chaque liaison est considérée comme un élément de façade ayant une aire propre.
à calculer via logiciel tiers
La valeur U de la liaison est à chercher sur base du flux de déperdition calorifique total.
Façades légères
Liaisons comme ponts thermiques
Détermination de A TJ en cas
de vitrage structurel
Chaque liaison est considérée comme un pont thermique linéaire ayant une longueur
connue propre et une valeur Ψ à chercher sur base du flux total de chaleur calculé
numériquement.
à calculer via logiciel tiers
55
56
28

Façades légères
Méthode des composants
Divisions du module en sous-composants ayant des aires propres et des valeurs U
propres
à calculer via logiciel PEB
Façades légères
Méthode des composants via logiciel PEB
Cette méthode impose un calcul détaillé de tous les composants
de la façade légère.
Des informations similaires aux informations demandées pour
l’encodage détaillé des fenêtres sont demandées pour :
- le vitrage
- le profilé (châssis)
- le panneau opaque
57
Des informations complémentaires sont à fournir pour
- les traverses (et/ou meneaux)
- aire et valeur U à détailler élément par élément
- les liaisons
- type de jonction (profilé-vitrage, profilé-panneau,
profilé-traverse, vitrage-traverse, panneau-traverse)
- type de jonction profilé-traverse (choix entre 5 typologies
voir slide suivant)
58
29

Jonctions traverse-profilé
Type A
Type B
Type C1 Type C2
Orientation
Façades légères
Parois vitrées
angle entre le sud et la projection
horizontale de la normale à la surface
Sud : 0°
Nord : 180°
Ouest : 90°
Est : -90°
Type D
Pente
angle entre l’horizontale et la
surface
Mur : 90°
Plancher : 180°
Toit plat : 0°
59
Guide PEB 9.2
60
30

Parois vitrées
Ombrage
L’ombrage est à définir pour chaque fenêtre et les panneaux solaires.
Il tient compte
- des obstacles de l’environnement (bâtiments, arbres relief du terrain) qui
pourraient constituer un ombrage à des apports solaires angle d’obstruction
- les avancées architecturales : débord de toiture, balcons, auvents, prolongements
du murs latéraux angles de saillie
Par défaut, le logiciel PEB fixe le facteur d’ombrage aux valeurs suivantes :
0,6 pour chauffage et capteurs solaires
ce qui correspond à 40 % d’ensoleillement en moins
0,8 pour refroidissement et la surchauffe
ce qui correspond à 20 % d’ensoleillement en moins.
Pour les panneaux^photovoltaïques, les valeurs par défaut ne s’appliquent pas,
il faut obligatoirement détailler l’ombrage.
Parois vitrées
Calcul détaillé de l’ombrage
Il faut introduire les 4 valeurs suivantes :
angle d’obstruction (arbres en été, bâtiments environnants, relief)
angle de saillie à droite
angle de saillie à gauche
angle de saillie horizontale
Angle de saillie
horizontale
angle
de saillie
droite
Angle de saillie
gauche
Guide PEB 9.2
61
Guide PEB 9.2
62
31

N
Parois vitrées
Angle d’obstruction
Impact de la présence d’un obstacle devant un vitrage (arbre, bâtiment, relief).
bâtiment
arbre
Angle de 37°
Angle de 52°
Vue en plan Vue en coupe
L’angle d’obstruction n’a qu’un angle vertical ; il est défini en partant du centre du
vitrage et en visant le point haut de l’obstacle.
Dans le cas présenté pour la fenêtre de toiture ou le panneau solaire : 37 °
pour le fenêtre du rez : 52 °
Parois vitrées
Angles de saillie
Ils mesurent l’ombrage d’éléments architecturant sur une paroi
Angle de saillie
horizontale
angle
de saillie
droite
11°
12°
31°
Angle de saillie
gauche
Les angles de saillie sont mesurés en partant du centre du vitrage comme
représenté ci-dessus.
Dans le cas présenté angle de saillie gauche : 31 °
angle de saillie droit : 11 °
angle de saillie horizontale : 12 °
63
64
32

Parois vitrées
Protections solaires
Les gains solaires peuvent être limités par la mise en place de protections solaires.
La configuration optimale est d’avoir une protection solaire fixe, parallèle (au plan
du vitrage) et, surtout, extérieure.
Fenêtres
Outil didactique FFC, RW + CIFFUL « Isolation thermique des bâtiment »- Fenêtres/8
Volet
L’encodage de l’onglet « volet » a une incidence uniquement sur la valeur U de la
fenêtre mais n’entre pas en compte pour les gains solaires.
Prise en compte d’une résistance
thermique additionnelle ΔR
Pour avoir un impact au niveau surchauffe, le volet doit être encodé comme une
protection solaire. onglet « protections solaires »
protection mobile
commande manuelle ou automatique.
65
66
33

Volet
Fenêtres
La résistance additionnelle est
déterminée en fonction de la
perméabilité à l’air du volet. Celle-ci
tient compte de la fente totale effective
bsh entre les bords du volet et la baie.
bsh = b1 + b2 + b3 [mm]
La fente sur le côté b3 n’est comptée qu’une seule
fois car moins influente.
5 classes sont définies :
1. perméabilité très élevée 35 < bsh 2. perméabilité élevée 15 < bsh ≤ 35
3. perméabilité moyenne 8 < bsh ≤ 15
4. perméabilité faible bsh ≤ 8
5. Perméabilité très faible
bsh ≤ 3 et b1+b3 =0 ou b2 + b3 = 0
Joint étanche de pourtour et fente inférieure ≤ 3 mm
Étanchéité à l’air
Le degré d’étanchéité à l’air d’un bâtiment influence fortement sa performance
énergétique.
67
Guide PEB – Ch. 7.1
68
34

Étanchéité à l’air
Le débit de fuite v 50
C’est le volume d’air qui s’échappe par les défauts d’étanchéité du bâtiment, par
heure, pour une différence de pression de 50 Pa entre l’intérieur et l’extérieur et par
unité de surface de l’enveloppe.
Étanchéité à l’air
Guide PEB – Ch. 7.2
Le test d’étanchéité à l’air, appelé aussi test d’infiltrométrie ou test de pressurisation,
permet de mesurer le degré d’étanchéité à l’air d’un volume.
C’est le seul moyen pour déterminer avec précision les pertes par in/exfiltration.
69
Guide PEB – Ch. 7.3
70
35

Étanchéité à l’air
L’étanchéité à l’air doit être mesurée conformément à la norme NBN EN 13829
ET aux spécifications complémentaires reprises sur le site www.epbd.be dans
l’onglet « Mesure de l’étanchéité ».
Brochure « Construire avec l’énergie » pro – p26
L’essai doit être réalisé avec la méthode A définie dans la norme NBN EN 13829.
Zone à mesurer
Étanchéité à l’air
Spécifications complémentaires /1
La zone à mesurer doit être définie en cohérence avec la subdivision du bâtiment.
La zone mesurée doit être décrite de façon claire et précise dans le rapport
Dans la plupart des cas, l’essai d’étanchéité peut être réalisé sur l’ensemble du V P
(volume protégé ).
Dans certains cas, la mesure peut être réalisée sur une partie du V P. Des espaces
situés hors du V P (EANC) ne peuvent être considérés.
71
Spécifications supplémentaires sur la
mesure d’étanchéité à l’air des bâtiments
dans le cadre de la réglementation PEB
72
36

Ouvertures
Étanchéité à l’air
Spécifications complémentaires /2
L’enveloppe doit être complètement fermée.
l’ensemble des travaux pouvant affecter la barrière d’étanchéité doivent être
terminés (chauffage, sanitaire, électricité…)
Tous les appareils qui prélèvent et rejettent de l’air doivent être arrêtés avant la
mesure (appareils à combustion ouverte, hotte de cuisine …)
Toutes les ouvertures du V P doivent être fermées. En l’absence de dispositif de
fermeture, aucune mesure ne peut être prise pour augmenter l’étanchéité de
l’ouverture (hotte de cuisine, feu ouvert…). Seules quelques ouvertures peuvent
être maintenues fermées par un adhésif ou une cale (chatières, boîte aux lettres…).
Les bouches d’air de ventilation mécanique sont scellées (de façon réversible). Pour
les systèmes naturels, les ouvertures sont simplement fermées.
En dehors de la zone à mesurer, les ouvertures dans les espaces peuvent être
fermées mais pas scellées.
A l’intérieur de la zone à mesurer , toutes les portes, trappes … doivent être
ouvertes.
Étanchéité à l’air
Spécifications complémentaires /3
Spécifications supplémentaires sur la
mesure d’étanchéité à l’air des bâtiments
dans le cadre de la réglementation PEB
Installation des appareillages
L’équipement de pressurisation est adapté sur une ouverture extérieure (porte ou
fenêtre).
La position de l’équipement doit être spécifiée dans le rapport d’essai.
Mesure du débit de fuite d’air
Procéder à 2 séries de mesure, l’une en pressurisation et l’autre en
dépressurisation.
Pour tous les types de bâtiment, la différence de pression la plus élevée doit être au
moins de 50 Pa.
Calcul du débit d’air
Le résultat final du débit de fuite d’air est la moyenne des débits de fuite d’air
déterminés en surpression et en dépression.
V 50 = (V 50,dépres + V 50,pre) / 2
73
Spécifications supplémentaires sur la
mesure d’étanchéité à l’air des bâtiments
dans le cadre de la réglementation PEB
74
37

Spécifications complémentaires /4
Aire test de l’enveloppe, A test (m²)
L’ Atest ne doit pas nécessairement être mentionnée dans le rapport de mesure mais
il est indispensable pour le calcul du débit de fuite d’air par unité de
l’enveloppe : v50 (m³/h.m²).
v50 = V50 / Atest Pour déterminer A test, il faut utiliser les mêmes conventions que celles utilisées pour
déterminer l’aire de déperdition dans le calcul du niveau E w.
A test doit être calculée sur base des limites de la zone à mesurer.
Si la zone à mesurer correspond au V P A test = A T
Si la valeur A test est disponible, elle peut être mentionnée dans le rapport d’essai par
l’opérateur de mesure, en spécifiant la source (architecte, maître d’ouvrage…).
V 50, v 50,et n 50
Étanchéité à l’air
Étanchéité à l’air
Spécifications supplémentaires sur la
mesure d’étanchéité à l’air des bâtiments
dans le cadre de la réglementation PEB
V 50 [m³/h]
C’est le débit de fuite (volume d’air qui s’échappe par les défauts d’étanchéité du
bâtiment par heure)
pour une différence de pression de 50 Pa entre l’intérieur et l’extérieur
sur l’ensemble du volume testé.
v 50 [m³/hm²]
C’est le débit de fuite (volume d’air qui s’échappe par les défauts d’étanchéité du
bâtiment par heure)
pour une différence de pression de 50 Pa entre l’intérieur et l’extérieur
par unité de surface de l’enveloppe.
v 50 = V 50 /A test
n 50 [h -1 ]
C’est le taux de renouvellement d’air pour une différence de pression de 50 Pa
n 50 = V 50 /V int
75
Guide PEB – Ch. 7.2
76
38

Étanchéité à l’air
Étanchéité à l’air
L’étanchéité à l’air doit faire l’objet d’attentions au niveau des plans, des détails
d’exécution, du cahier des charges et, bien sûr, sur chantier.
Guide PEB – Ch. 7.4
77
Guide PEB – Ch. 7.4
78
39

Pare-vapeur
Étanchéité à l’air
Étanchéité à l’air
Guide PEB – Ch. 7.4
79
Outil didactique FFC, RW + CIFFUL « Isolation thermique des bâtiment »- Raccords/5
80
40

Continuité du pare-vapeur
Raccord
Étanchéité à l’air
Étanchéité à l’air
Outil didactique FFC, RW + CIFFUL « Isolation thermique des bâtiment »- Raccords/6
81
Outil didactique FFC, RW + CIFFUL « Isolation thermique des bâtiment »- Raccords/7
82
41

Répondre à la PEB
Comment devenir Responsable PEB ?
Pour tout architecte ou ingénieur architecte, deux solutions :
remplir le formulaire d inscription en ligne pour les Architectes
Accueil
> Professionnels
> Formations, agréments, certifications
> Devenir Responsable PEB
> Accès à la base de données PEB pour les architectes
> Formulaire d’inscription en ligne
remplir le « formulaire de demande d’agrément en tant que Responsable PEB »
Accueil
> Professionnels
> Formations, agréments, certifications
> Devenir Responsable PEB
> Formulaire demande Responsable PEB (DOC-68 ko)
Répondre à la PEB
Comment trouver et s’inscrire à un module de formation PEB ?
Le programme de formation est sur le site http://energie.wallonie.be
Accueil
> Professionnels
> Formations, agréments, certifications
> Devenir Responsable PEB
> L’offre de formation
> Calendrier de formation
Les dates de formation sont listées par
centre IFAPME
> Inscription
par mail, fax ou courrier
83
84
42

Répondre à la PEB
Où trouver le Manuel Utilisateur du Logiciel ?
Il est téléchargé sur votre ordinateur en même temps que logiciel
C > Program Files > PEB1.5.0 > help > Logiciel PEB - Manuel Utilisateur v1.5.pdf
Répondre à la PEB
Où se procurer le Guide PEB ?
Il est téléchargeable sur le site http://energie.wallonie.be
Accueil > Pratique > Se documenter > Médiathèque > Collections pour les
professionnels > Professionnels du secteur de la construction > Performance
énergétique des bâtiments (PEB) > Guide de la Performance énergétique des
bâtiments (PEB)
Il est possible d’obtenir une version papier auprès de Valérie Martin
081/33.55.53
Il est également possible de le télécharger sur le site du CIFFUL
http://www.cifful.ulg.ac.be/
> Guide PEB
85
86
43

Où trouver de l’aide pour une information sur la PEB ?
Des facilitateurs PEB sont à la disposition des professionnels
Facilitateur PEB Université de Mons
Tél. 065/37 44 56
permanence téléphonique les lundi et mercredi de 9h à 12h
mail : facilitateurpeb@umons.ac.be
Facilitateur PEB Université de Liège
Tél. 04/366 95 00
permanence téléphonique les mercredi et vendredi de 9h à 12h
mail : facilitateurpeb@ulg.ac.be
EXERCICES
Répondre à la PEB
87
Guide PEB 5.6
88
44

Calcul des parois
Exercice d’encodage des parois
Bibliothèque
Etiquettes
Exercices
• Plancher sur sol, sur vide ventilé et sur cave
• Paroi enterrée
• Paroi vers EANC
• Mur en moellon
• Toiture plate
• Autres …
Optimisation
Déperdition par le sol
La méthode de calcul en ce qui concerne les parois en contact direct avec le sol est
TOTALEMENT différente de celle qui est appliquée dans l’ancienne réglementation.
Sont pris en compte
la masse thermique du sol
la forme des parois en contact avec le sol
Dans le cas de calculs détaillés, les informations suivantes sont à indiquer :
La composition de la paroi
Le périmètre exposé
La profondeur moyenne sous le sol
L’isolation périphérique éventuelle
89
90
45

Le périmètre exposé
Le périmètre exposé P - ou contour de sol - du plancher inférieur d’un volume
protégé est la longueur horizontale totale par laquelle la surface du sol, A, pour ce
plancher entre en contact avec le milieu extérieur ou un EANC.
Cas 1
Cas 2
Déperdition par le sol
P = L1 + L2 + L3
P = L4 + L5
L 2
Déperdition par le sol
L 1
1 2
Dans le cas de plancher de cave, on ne considère pas la longueur des rives
des planchers en contact avec le sol pour lesquels on retrouve en surface un
volume chauffé.
L 2
L 2
L 6
L 3
L 5
L 3
L 4
L 4
L 5
Périmètre exposé
P rez = L1 + L2 + L3 + L4
P sous-sol = L5 + L6
91
92
46

Déperdition par le sol
Le périmètre exposé
L 1
L 1
L 2
L 2
L 1
Déperdition par le sol
La profondeur moyenne sous le sol
Elle est déterminée le long du périmètre exposé
Cas 1 : profondeur constante
Profondeur moyenne = z
Cas 2 : profondeur variable
Profondeur moyenne = z / 2
Exemple d’une maison mitoyenne
Profondeur moyenne = z / 2
L 2
L 1
L
P = 2 x (L1 + L2)
P = 2 x (L1 + L2)
P = L1 + (2 x L2) + L3
Vue en plan Cas 1 – Vue en coupe
L 2
L
Z
Z
Cas 2 – Vue en coupe
Z
93
94
47

L’isolation périphérique
D
Déperdition par le sol
W
W
λ ins
d n
D
λ ins
R f
R f
d n
Renseigner
la largeur ou profondeur D
L’épaisseur d
La résistance thermique : R = d/λ
95
48
