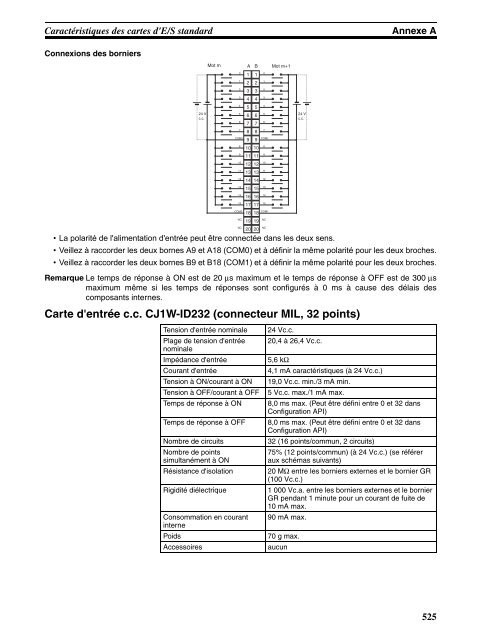

Carte d'entrée c.c. CJ1W-ID232 (connecteur MIL, 32 points)

Caractéristiques des cartes d'E/S standard Annexe A
Connexions des borniers
24 V
c.c.
• La polarité de l'alimentation d'entrée peut être connectée dans les deux sens.
• Veillez à raccorder les deux bornes A9 et A18 (COM0) et à définir la même polarité pour les deux broches.
• Veillez à raccorder les deux bornes B9 et B18 (COM1) et à définir la même polarité pour les deux broches.
Remarque Le temps de réponse à ON est de 20 µs maximum et le temps de réponse à OFF est de 300 µs
maximum même si les temps de réponses sont configurés à 0 ms à cause des délais des
composants internes.
Carte d'entrée c.c. CJ1W-ID232 (connecteur MIL, 32 points)
Mot m
0
1
2
3
4
5
6
7
COM0
8
9
10
11
12
13
14
15
COM0
NC
NC
A B
1 1
2 2
3 3
4 4
5 5
6 6
7 7
8 8
9
10
11
12
13
14
15
16
17
18
19
20
0
1
2
3
4
5
6
7
9 COM1
10 8
11 9
12 10
13 11
14 12
15 13
16 14
17 15
18 COM1
19 NC
20 NC
Mot m+1
Tension d'entrée nominale 24 Vc.c.
Plage de tension d'entrée
nominale
20,4 à 26,4 Vc.c.
Impédance d'entrée 5,6 kΩ
Courant d'entrée 4,1 mA caractéristiques (à 24 Vc.c.)
Tension à ON/courant à ON 19,0 Vc.c. min./3 mA min.
Tension à OFF/courant à OFF 5 Vc.c. max./1 mA max.
Temps de réponse à ON 8,0 ms max. (Peut être défini entre 0 et 32 dans
Configuration API)
Temps de réponse à OFF 8,0 ms max. (Peut être défini entre 0 et 32 dans
Configuration API)
Nombre de circuits 32 (16 points/commun, 2 circuits)
Nombre de points
75% (12 points/commun) (à 24 Vc.c.) (se référer
simultanément à ON
aux schémas suivants)
Résistance d'isolation 20 MΩ entre les borniers externes et le bornier GR
(100 Vc.c.)
Rigidité diélectrique 1 000 Vc.a. entre les borniers externes et le bornier
GR pendant 1 minute pour un courant de fuite de
10 mA max.
Consommation en courant
interne
90 mA max.
Poids 70 g max.
Accessoires aucun
24 V
c.c.
525

Caractéristiques des cartes d'E/S standard Annexe A
Configuration du circuit
Connexions des borniers
526
Nombre de points simultanément à ON
à
560 Ω
à
5,6 kΩ
1000 pF
Voyant
5,6 kΩ
1000 pF
560 Ω
560 Ω
Circuits internes
Nombre de points simultanément à ON en fonction
des caractéristiques de la température ambiante
32 points à 40°C
m+1 mots
mmots
24 Vc.c.
Température ambiante
24 Vc.c.
32 points à 48°C
Tension d'entrée : 24 Vc.c.
Tension d'entrée : 26,4 Vc.c.
24 points à 55°C
20 points à 55°C

Caractéristiques des cartes d'E/S standard Annexe A
• La polarité de l'alimentation d'entrée peut être connectée dans les deux sens.
• Veillez à raccorder les deux bornes 3 et 4 (COM0) et à définir la même polarité pour les deux broches.
• Veillez à raccorder les deux bornes 23 et 24 (COM1) et à définir la même polarité pour les deux broches.
Remarque Le temps de réponse à ON est de 20 µs maximum et le temps de réponse à OFF est de 300 µs
maximum même si les temps de réponses sont configurés à 0 ms à cause des délais des
composants internes.
Carte d'entrées c.c. CJ1W-ID261 (connecteurs Fujitsu, 64 points)
Configuration du circuit
Tension d'entrée nominale 24 Vc.c.
Plage de tension d'entrée
nominale
20,4 à 26,4 Vc.c.
Impédance d'entrée 5,6 kΩ
Courant d'entrée 4,1 mA caractéristiques (à 24 Vc.c.)
Tension à ON/courant à ON 19,0 Vc.c. min./3 mA min.
Tension à OFF/courant à OFF 5 Vc.c. max./1 mA max.
Temps de réponse à ON 8,0 ms max. (Peut être défini entre 0 et 32 dans
Configuration API)
Temps de réponse à OFF 8,0 ms max. (Peut être défini entre 0 et 32 dans
Configuration API)
Nombre de circuits 64 (16 points/commun, 4 circuits)
Nombre de points
50% (16 points/commun) (à 24 V c.c.) (Consultez
simultanément à ON
les illustrations suivantes.)
Résistance d'isolation 20 MΩ entre les borniers externes et le bornier GR
(100 Vc.c.)
Rigidité diélectrique 1 000 Vc.a. entre les borniers externes et le bornier
GR pendant 1 minute pour un courant de fuite de
10 mA max.
Consommation en courant
interne
90 mA max.
Poids 110 g max.
Accessoires aucun
à
à
à
à
5,6 kΩ
1000 pF
5,6 kΩ
560 Ω
Voyant d'entrée
1000 pF
560 Ω
Circuits internes Circuits internes
Circuit de
commutation
de voyant
527
