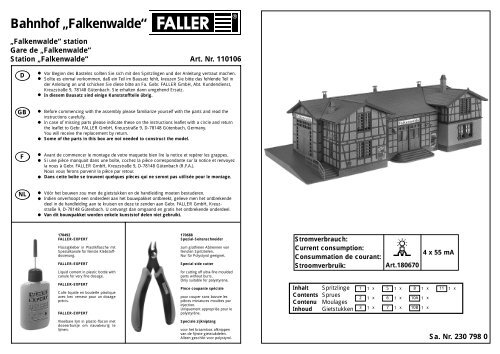

110106 Anleitung - Faller

Bahnhof „Falkenwalde“
„Falkenwalde“ station
Gare de „Falkenwalde“
Station „Falkenwalde“ Art. Nr. 110106
D
GB
F
NL
Vor Beginn des Bastelns sollten Sie sich mit den Spritzlingen und der Anleitung vertraut machen.
Sollte es einmal vorkommen, daß ein Teil im Bausatz fehlt, kreuzen Sie bitte das fehlende Teil in
der Anleitung an und schicken Sie diese bitte an Fa. Gebr. FALLER GmbH, Abt. Kundendienst,
Kreuzstraße 9, 78148 Gütenbach. Sie erhalten dann umgehend Ersatz.
In diesem Bausatz sind einige Kunststoffteile übrig.
Before commencing with the assembly please familiarize yourself with the parts and read the
instructions carefully.
In case of missing parts please indicate these on the instructions leaflet with a circle and return
the leaflet to Gebr. FALLER GmbH, Kreuzstraße 9, D-78148 Gütenbach, Germany.
You will receive the replacement by return.
Some of the parts in this box are not needed to construct the model.
Avant de commencer le montage de votre maquette bien lire la notice et repérer les grappes.
Si une pièce manquait dans une boîte, cochez la pièce correspondante sur la notice et renvoyez
la nous à Gebr. FALLER GmbH, Kreuzstraße 9, D-78148 Gütenbach (R.F.A.).
Nous vous ferons parvenir la pièce par retour.
Dans cette boîte se trouvent quelques pièces qui ne seront pas utilisée pour le montage.
Vóór het bouwen zou men de gietstukken en de handleiding moeten bestuderen.
Indien onverhoopt een onderdeel aan het bouwpakket ontbreekt, gelieve men het ontbrekende
deel in de handleiding aan te kruisen en deze te zenden aan Gebr. FALLER GmbH, Kreuzstraße
9, D-78148 Gütenbach. U ontvangt dan omgaand en gratis het ontbrekende onderdeel.
Van dit bouwpakket worden enkele kunststof delen niet gebruikt.
170492
FALLER-EXPERT
Flüssigkleber in Plastikflasche mit
Spezialkanüle für feinste Klebstoffdosierung.
FALLER-EXPERT
Liquid cement in plastic bottle with
canule for very fine dosage.
FALLER-EXPERT
Colle liquide en bouteille plastique
avec bec verseur pour un dosage
précis.
FALLER-EXPERT
Vloeibare lijm in plastic-flacon met
doseerbuisje om nauwkeurig te
lijmen.
170688
Spezial-Seitenschneider
zum gratfreien Abtrennen von
feinsten Spritzteilen.
Nur für Polystyrol geeignet.
Special side cutter
for cutting off ultra-fine moulded
parts without burrs.
Only suitable for polystyrene.
Pince coupante spéciale
pour couper sans bavure les
pièces miniatures moulées par
injection.
Uniquement appropriée pour le
polystyrène.
Speciale zijkniptang
voor het braamloos afknippen
van de fijnste gietstukdelen.
Alleen geschikt voor polystyrol.
Stromverbrauch:
Current consumption:
Consummation de courant:
Stroomverbruik:
Inhalt Spritzlinge
Contents Sprues
Contenu Moulages
Inhoud Gietstukken
1 1 x
2 1 x
3 1 x
Art.180670
5 1 x
6 1 x
7 1 x
8 1 x
10A 1 x
10B 1 x
4 x 55 mA
11 1 x
Sa. Nr. 230 798 0

2 Fensterfolie
Schnittmusterfolie für Fenster vom Trägermaterial abziehen und auf die Fensterfolie mit gleicher Größe blasenfrei aufbringen (ohne Klebstoff!).
Die benötigten Fenster werden ausgeschnitten und ohne Schnittmusterfolie auf die Rückseite der Fensterrahmen geklebt (Position laut Anleitung).
Window foil
Pull off pattern sheet for windows from carrier and apply it, bubble-free, to the window foil of the same size (without any glue).
Cut out the required windows and glue them to the rear side of the window frame without pattern sheet (position as to instructions).
Feuille fenêtre
Retirer la feuille matrice pour fenêtre du matériel support et l’appliquer sur la feuille-fenêtre de même dimension sans que des bulles ne se produisent
(sans colle).
Découper le nombre de fenêtres nécessaires et les coller sans la feuille modèle sur l’arrière des dormants (position selon instructions).
Raam folie
Knippatroonfolie voor de ramen van schutblad afhalen en zonder blaasjes op het raam folie van dezelfde grootte aanbrengen (niet lijmen!).
De benodigde ramen worden uitgeknipt en zonder de knippatroonfolie op de achterzijde van de raamkozijnen gelijmd (positie volgens handleiding).
Fensterschnittmuster 110106
1
7
2 3 4 5 6
8
Sa.Nr. 230 794 0 11/6
9 10
13 14 14
11 12
A
1/1
11/6

5/3 3/6
B 1/9 C 6/9 D E
3/4 5/1
6/6
F 1/4 G F 6/7
H
B
12
3
6
5/2 3/5
C
G
D
6/8
E
11
3

4 8/6 3/2 6/12
3/8 5/4
5/17
3/7
I J K
5/20
3/10
5/5 3/9
1/4 I 6/13 1/8 3/11
L 1/6 M 6/10 N
L
5
J K
M
2
4

8/3 2/3
O
2/4 8/4
P 1/13 Q
2/2
8/2
Deco 10
10/3
10/2
R 1/5 Deco 11 S
R
H
N
O A P
4 x Art.-Nr.180670 liegt nicht bei
not included
non jointe
niet bijgevoegd
1 14
2/6
5
10/10

6
T
Papiermaske
papermask
masque
masker M2
S
Q
Papiermaske
papermask
masque
masker M3
U
10
V 6/3 6/2 U
9
8/1
2/1
7
10/1
13
2/5 2/5
10/12
14
10/11

W
Deco 3
8/7
3/3
3/1 8/5
X 10/5 Y
1/3
W
X Y
8
Z
Z
a
T
11/1
V
7
Papiermaske
papermask
masque
masker M1

8
Deco 8
10/4
b c
Deco 12
10/4
d 2 x e 2 x f
10/6
Deco 9
10/4
Deco 13
10/4
11/4
g 3 x 11/5 h
Deco 5
4 x 10/9
4 x 11/3
3 x 6/11
3 x 1/14
10/7
i
j
f
a
d e
Deco 5 Deco 4
c
x
i
f
Deco 1
Deco 6
f b d e f
Deco 7
g g x
h g
f Deco 2 f
11/2 5/8
f
10/8

7/1
7/6 7/7
5/16
7/3 7/7 7/3
k 7/2 l 7/5 m 7/4
k
n m
l o
n
5/9
5/19 5/13 5/19 5/15
9

10
3/15 1/16 3/13
1/16
1/19
p 3/14 q p r 3/12 s r t
5/6 7/8 t 7/8 t 7/9 t
u 5/14 5/6 o
5/7 v 5/7 u
q
5/14
3 x
s
1/18

w
x
5/12
w
j
v
5/10
5/10
56 mm
11

12
y
z
63 mm
5/11 x
5/11
y
56 mm
