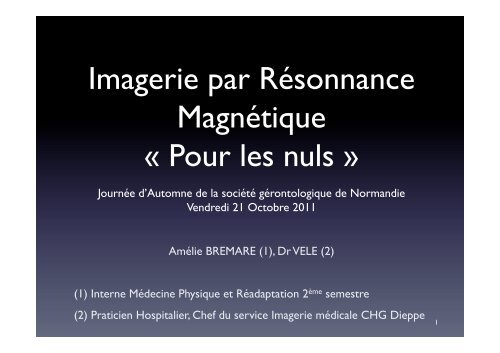

Imagerie par Résonnance
Magnétique
« Pour les nuls »
Journée d’Automne de la société gérontologique de Normandie
Vendredi 21 Octobre 2011
Amélie BREMARE (1), Dr VELE (2)
(1) Interne Médecine Physique et Réadaptation 2 ème semestre
(2) Praticien Hospitalier, Chef du service Imagerie médicale CHG Dieppe
1

PLAN
1. Introduction
2. Les séquences IRM
3. IRM encéphalique et Gériatrie
1. Spécificités de l’IRM cérébrale chez le sujet âgé « sain »
2. Indications potentielles en Gériatrie
3. Contre-indications
4. Précautions et difficultés techniques en Gériatrie
5. Exemples de pathologies rencontrées en Gériatrie
4. Conclusion / points forts
2

I. Introduction
3

IRM
• Morphologique/fonctionnelle.
• Corps humain = essentiellement de l’eau => protons
• Champs magnétique B0 intense => alignement de tous les
protons.
• Application d’un champ magnétique B1 => excitation de
tous les protons.
• Arrêt de B1 => retour progressif au repos des protons
dans des délais différents avec émission d’un signal.
• Le temps de relaxation des protons est variable en fonction
du tissu => émission de signaux d’intensité différente.
4

IRM
• Non invasif
• Analyse fine du parenchyme cérébral
• Une antenne pour chaque organe exploré
• Durée moyenne : 30 minutes
• Toujours plusieurs séquences
• Coût = 282, 71 € quelque soit la zone explorée
5

2. Les séquences IRM
6

Séquence pondérée T1
• Morphologique
• Eau/LCR = noir
• Graisse = blanche
• Substance grise = grise
• Substance blanche = blanche
• Post hypophyse spontanément en hypersignal T1
7

Séquence pondérée T1 avec
injection de gadolinium
• La décision de l’injection est prise par le
radiologue en fonction du contexte et de la
question posée.
• Polygone de Willis
• Réhaussement :
– Rupture de la barrière hématoencéphalique.
– Habituel : des méninges, des muqueuses nasales.
10

Séquence pondérée T2
• Eau/LCR = blanche
• Graisse = noir
• SG = blanche
• SB = grise
12

Séquence FLAIR
• T2 avec supression du signal de l’eau
• Très sensible (2 « faux négatifs » : microsaignements et
carvernômes => hyposignal T2*)
• Eau/LCR = noir
• Graisse = noir
• SG = blanche
• SB = grise
14

Séquence diffusion
• Ischémie
• Œdème cytotoxique : afflux d’eau et de sodium dans
les cellules par défaillances des pompes membranaires
• Hypersignal touchant la SG ET la SB
• (Dg différentiel : œdème vasogénique traduisant une
rupture de la BHE => hypersignal T2 sous cortical)
16

Séquence T2 Echo de gradient
• T2*
• Susceptibilité magnétique de l’hémoglobine
• Calcifications / sang = noir
18

Séquence 3D TOF
• Détection des flux sanguins rapides
=> artériels
• Polygone de Willis sans injection de gadolinium
20

3. IRM encéphalique et Gériatrie
22

Spécificités cérébrales du sujet âgé
23

Indications de l’IRM cérébrale en
Gériatrie
• Non urgente
• NB : éliminer une cause curable d’altération des
fonctions cognitives (Hydrocéphalie à Pression
Normale, HSD chronique, processus expansif
intracrânien frontal) : plutôt la tomodensitométrie
cérébrale +/- injectée en 1 ère intention.
24

• Bilan paraclinique des Troubles cognitifs (HAS 2008 sur
la maladie d’Alzheimer et démences apparentées) :
– Sans injection
– Dans les 3 plans (axial, sagittal, coronal)
– Sagittal T1 (atrophie), coronal T2 (hippocampes), Diffusion
(ischémie), Axial FLAIR (substance blanche), Axial T2*
(microsaignements)
25

• Bilan paraclinique en oncologie :
– Avec injection de gadolinium (décision du
radiologue)
– Dans les 3 plans (Sagittal T1, Axial FLAIR, Axial T2,
reconstructions en 3D)
26

Contre-Indications
• ABSOLUES :
– Pace maker, Défibrillateurs cardiaques Implantables
– Implants cochléaires et appareils auditifs externes avec
dispositifs implantés
– Clips vasculaires FERROmagnétiques
– Corps étrangers métalliques FERROmagnétiques
(intraoculaires, système nerveux, vaisseaux, fixateurs externes)
– Système d’injection automatisé implanté (pompe à insuline)
– Neurostimulateurs
27

Contre-indications
• RELATIVES :
– Implants métalliques non FERROmagnétiques mais à risque
de déplacement et d’échauffement.
– Dispositifs transdermiques (patchs) : risque de brûlures.
– Post opératoire : Implants légèrement ferromagnétiques
(stents, coit, filtres) => attendre 6 à 8 semaines post
opératoires.
28

Ne sont pas des contre
Indications
• Chambre implantable
• Valves cardiaques.
• Anneaux d’annuloplastie.
• (dispositifs intrautérins)
29

Précautions/Difficultés techniques
• Délai d’obtention de l’examen.
• Pace maker.
• Fonction rénale / risque de Fibrose systémique
néphrogénique ; pose de perfusion.
• Corps étranger métallique : nature ferromagnétique ?
Localisation anatomique ?
• Durée de l’examen : 30 minutes.
• Decubitus dorsal / douleurs.
30

Précautions/Difficultés techniques
• Statique / artéfacts mouvements.
• Claustrophobie / Troubles cognitifs / Bruit.
• Difficultés d’interprétation :
– examen incomplet.
– artéfacts de mouvements, dentaires, prothétiques…
– La conclusion ? atrophie diffuse et modifications aspécifiques de
la substance blanche périventriculaire / anomalies focalisées.
• Coût
31

Exemples de Pathologies
rencontrées en Gériatrie
• Pathologies cérébrovasculaires.
• Déclin des fonctions cognitives.
• Pathologie tumorale (bénigne, maligne,
primitive, secondaire).
• Pathologie infectieuse.
34

Pathologies Cérébrovasculaires
35

Leucoaraiose
Séquence Axial FLAIR
36

Accident vasculaire
cérébral
ischémique récent
Séquence Axial diffusion
Territoire Sylvien gauche
profond
37

Reconstructions
axiales
Sequence 3D TOF
38

AVC ischémique
ancien/séquelle
Séquence Axial FLAIR
Séquence diffusion
39

Remaniement
hémorragique
Séquence T2*
40

Lacunes =
Séquelle AVC
ischémique
Séquence Axial FLAIR
Sequence Axial diffusion
41

Microsaignements
« microbleeds »
Séquence Axial T2*
42

Accident Vasculaire
Cérébral
Hémorragique
Récent : capsulothalamique
gauche
Séquence Axial T2*
43

Hématome sous
dural
Frontopariétal droit
Subaigu
Séquence Sagittal T1
Séquence Axial T2
44

Séquence Axial FLAIR
Séquence Axial T2*
45

Dégradation de l’hémoglobine
Référence : intensité de la substance grise 46

Altérations des fonctions cognitives
47

Hydrocéphalie à
pression normale
Séquence Axial T2
48

Séquence Sagittal T1
Séquence Axial FLAIR
49

Maladie
d’Alzheimer
Séquence coronale T2
passant par les
hippocampes
50

Séquence Axial T2
51

Reconstructions Coronales
T1 coupes fines
52

Démence
frontotemporale
Maladie de Pick
53

Tumeurs intracrâniennes
54

Primitive bénigne :
Méningiome
Séquence Axial FLAIR
(suprasellaire…)
Séquence Coronale T1 avec
injection de gadolinium
(et supraorbitaire droit…)
55

Primitive maligne
Séquence Axial FLAIR
56

Séquence Sagittal T1
Œdème ++
Séquence Axial T2
57

Sequence Axial T1 avec
injection de gadolinium
58

Secondaires :
Métastases de
cancer pulmonaire
Séquence Axial T1 avec
injection de gadolinium
59

Séquence Axial FLAIR
Séquence Axial T2
NB : kyste arachnoidien de la fosse postérieure
60

Pathologie infectieuse
61

Abcès
Séquence Axial T1 avec
injection de gadolinium
62

Points forts
• IRM encéphalique : analyse fine du parenchyme
cérébral, explorations diagnostiques.
• Absence d’ « étiquette » simple.
• Limite « sain » et « pathologique ».
• Importance des renseignements cliniques pour
déterminer le protocole de l’examen et
l’interprétation des clichés.
• Rapport bénéfices/risques et contraintes.
63

Merci de votre attention.
64

Références
• Diagnostic Imaging BRAIN, Osborn, Ed Elsevier Masson 2004
• http://www.has-sante.fr
• Guide pratique à l’usage des médecins radiologues pour l’évaluation
de leurs pratiques professionnelles, Société Française de Radiologie,
2009
• Imagerie cérébrale chez le sujet âgés, Dr E. Gerardin, Unité de
Neuroradiologie CHU Charles Nicolle Rouen, Lille Décembre 2010
• Clichés issus des archives IRM CHG Dieppe
• http://fr.wikipedia.org/wiki/Maladie_de_Pick
