Carte des risque de pollution

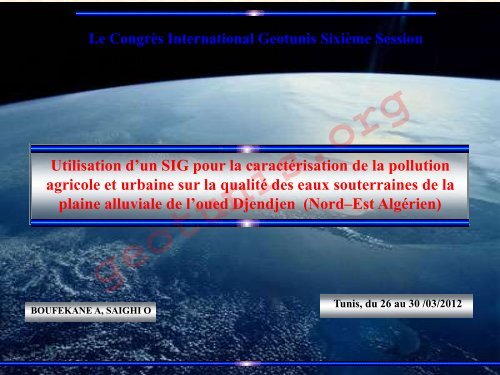

Le Congrès International Geotunis Sixième Session
Utilisation d’un SIG pour la caractérisation de la pollution
agricole et urbaine sur la qualité des eaux souterraines de la
plaine alluviale de l’oued Djendjen (Nord–Est Algérien)
BOUFEKANE A, SAIGHI O
geotunis.org
Tunis, du 26 au 30 /03/2012

Plan de travail
INTRODUCTION
PRESENTATION DE LA REGION D’ETUDE
MATERIEL S ET METHODES
RESULTATS ET DISCUSSION
CONCLUSION
geotunis.org

‣ INTRODUCTION
geotunis.org

But de l’étude
La plaine alluviale de l’oued Djendjen fait partie des plaines côtières de la région
de Jijel (nord-est algérien). C’est une région à vocation agricole et industrielle.
Donc, les eaux souterraines sont plus en plus exposées à la pollution.
Pour éviter de telle situation et pour une utilisation plus rationnelle des capacités
de la nappe, une gestion de ses ressources devient nécessaire.
Dans la première partie on se préoccupe sur l’établissement de la carte de vulnérabilité
à la pollution provenant de la surface du sol (sous l’influence des paramètres relatifs à
la recharge, à la nature du sol et l’épaisseur de la zone non saturée).
Dans la seconde, on s’intéresse à l’évolution d’une pollution et sa progression en fonction
des sources de pollution qui existent dans la région pour dresser la carte des risques.
geotunis.org
L’application de cette nouvelle méthode d’approche de la vulnérabilité à la pollution des
eaux souterraines a été rendue possible grâce à l'utilisation d'un Système d'Information
Géographique (SIG), utilisant le mode Raster.

‣ PRESENTATION DE LA REGION D’ETUDE
geotunis.org

La plaine alluviale étudiée, située dans le Nord Est de l’Algérie, fait partie des plaines
côtières de la région de Jijel. Couvrant une superficie de 58 km 2 , elle correspond à la
basse vallée de l’oued Djendjen, ouverte vers la mer et occupée par l’oued Djendjen.
Ce secteur est limité :
- Au Nord par la mer Méditerranée. - Au Sud par les reliefs de Texanna.
- A l’Ouest par la plaine de l’oued Mencha. - A l’Est par la plaine de l’oued Nil.
geotunis.org

Du fait de sa proximité de la Méditerranée, un climat maritime caractérise cette plaine,
avec une température moyenne annuelle de 17°C et une pluviométrie élevée, en
moyenne 900 mm/an.
Le contexte géologique est de nature cristallophyllienne (schistes et micaschistes),
recouvert par endroits par des formations sédimentaires, essentiellement marneuses du
Mio-Pliocène. Les dépressions sont comblées d’alluvions du Quaternaire constituant
des terrasses aquifères intéressantes.
geotunis.org

‣ MATERIEL S ET METHODES
geotunis.org

A- Environnement du travail
Pour cette étude, la base des données utilisées, a été constituée lors d’une enquête de
terrain puis complétée par le rassemblement d’informations collectées au niveau des
divers services concernés par ce problème (Agence Nationale des Ressources
Hydriques, Direction de l’Hydraulique de la Wilaya, Direction des Services
Agricoles…). Elle comporte notamment :
geotunis.org

Une campagne piézométrique effectuée au mois de septembre 2011
geotunis.org
Carte piézométrique (septembre 2011)

T (°C)
P (mm)
Relevés météorologiques
Variation des précipitations moyennes
Mensuelles à la station d’Achouat
(période : 1971 – 2011)
Variation des températures moyennes
mensuelles à la station d’Achouat
(période : 1971-2011)
180
160
140
120
100
30
25
20
15
10
5
0
80
60
40
20
0
S O N D J F M A M J J A
geotunis.org
Mois
S O N D J F M A M J J A
Mois
Station d'Achouat
Station d'Achouat

Esquisse géologique
geotunis.org
Esquisse géologique de la basse plaine alluviale de l’oued Djendjen
(D’après G. Durozoy -1951)

Essai de corrélation lithologique dans le secteur nord-ouest de la plaine
geotunis.org

Rapports géophysiques : (cartes de résistivités apparentes et de résistances
transversales , coupes géo-électriques, …)
geotunis.org
Carte de la résistance transversale
Coupes géo-électriques

Cartes topographiques
Cartes numériques d’occupation des sols
Carte pédologique, …ect
geotunis.org

Préparation des données
Les documents représentant les différents paramètres pris en compte pour l’élaboration
des cartes de vulnérabilité à la pollution ont été "rastoriées" (création de grilles de
valeurs) selon un maillage régulier de 25m X 25m. La grille résultante englobe une
superficie totale traitée de 58 Km 2 .
geotunis.org
Maillage pour la nappe

B- Démarche d’évaluation de la vulnérabilité de la nappe
* Evaluation de la vulnérabilité par la méthode DRASTIC
La méthode DRASTIC, développée par les services de l’Agence américaine de
protection de l’environnement USEPA (ALLER et al., 1987), est une méthode
d’évaluation de la vulnérabilité intrinsèque verticale à la pollution des aquifères par
systèmes paramétriques. Elle est basée sur l'estimation de 7 paramètres relatifs à la
recharge, au sol, à la zone non saturée et à la zone saturée de l’aquifère.
geotunis.org

* Inventaire des sources de pollution
Plusieurs sources de pollution ont été inventoriées dans la plaine étudiée :
La pollution naturelle : une forte concentration en chlorures et sodium, dans les
eaux des puits et forages de la bande côtière, traduisant l’avancée du biseau salé.
La pollution d’origine agricole : elle est occasionnée par deux sources principales :
la pollution animale (les zones de décharges de fumier) et la pollution par les engrais
(l’épandage excessif d’engrais chimiques et pesticides).
La pollution d’origine agricole : Le développement de l’industrie dans cette région
a eu des conséquences négatives et dangereuses sur la qualité des eaux souterraines. Les
principaux rejets mis en causes sont les détergents, les métaux lourds et les
hydrocarbures. Ils sont constatés en différents sites industriels.
geotunis.org

‣ RESULTATS
geotunis.org

geotunis.org

A- Caractérisation de la vulnérabilité
à la pollution selon DRASTIC
Le document cartographique obtenu par
cette application décrit la répartition
spatiale de l’indice DRASTIC. Les valeurs
de l’indice de vulnérabilité (Iv DRASTIC)
de la nappe de la basse vallée de l’oued Nil
varient entre 85 et 210. Elles permettent de
distinguer 4 zones différentes de
vulnérabilité.
geotunis.org

Carte de l’inventaire des sources de
pollution
geotunis.org
Dans la plaine la pollution agricole est
occasionnée par :
L’épandage excessif d’engrais chimiques et
pesticides, engendrée par le développement de la
plasticulture dans cette région. Comme la
période de fertilisation des sols coïncide avec
celle des hautes eaux, ceci favorise la mise en
solution des composés azotés, qui vont
contaminer les eaux souterraines.
Sur la carte, nous avons reporté les périmètres de
cultures maraîchères, zones potentielles de
pollution agricole. D’extension remarquable,
elles occupent, sur les deux rives, une superficie
d’environ 10 Km².

B- Carte des risque de pollution
Ce document cartographique obtenu par la
superposition de la carte de vulnérabilité et
la carte de l’inventaire des sources de
pollution. Cette carte met en évidence :
la zone de l’embouchure, où le risque de
pollution est très élevé. Le risque d’une très forte
vulnérabilité à ce niveau, résulte à la fois de
l’avancée du biseau salé et du débouché d’un
collecteur d’eaux usées.
La zone enveloppant cette embouchure qui
pénètre l’intérieur de la plaine, représentant un
risque de pollution élevé à cause de la forte
vulnérabilité des terrains (perméables), de la
présence des champs de cultures abondamment
fertilisés et de l’existence d’unités industrielles
(briqueterie au nord-est, entreprise de fabrication
de verre au sud, conserverie à l’est ainsi que les
huileries).
geotunis.org

Dans le reste de la plaine présente un risque
moyen à la pollution, vu le manque d’activités
culturale et industrielle.
Sur les bordures latérales de la plaine le risque
est faible.
geotunis.org

‣ DISCUSSION
geotunis.org

La combinaison entre la carte de vulnérabilité et la carte de risque de pollution
montre également une compatibilité entre les zones très vulnérables et à
vulnérabilité élevée et les zones marquées par des cas de pollution aggravée.
* A titre d’exemple, on site le long et
l’embouchure de l’oued Djendjen contaminé
par les rejets d’évacuation des eaux usées
ainsi que les rejets des usines (ex : la
conserverie SOGEDIA) qui ont atteint
l’aquifère, vu la nature des terrains riches en
matériaux grossiers favorable à la
propagation du polluant de la surface
jusqu’au la zone saturée.
geotunis.org

* En plus, on note aussi l’existence :
- de quelques huileries qui provoquent la
formation de pellicules d’huile à la surface de
l’oued et migrent vers la nappe.
- des stations service, d’essences et d’autres de
Emir lavage et graissage, des ville de Taher,
Abdelkader qui déversent leurs rejets
directement dans l’oued Djendjen.
geotunis.org

Enfin, ces cartes servent à l’élaboration d’une politique visant à prévenir la
pollution des nappes souterraines et aussi à établir des priorités d’action en ce
qui concerne la surveillance de la qualité des eaux souterraines ou la
restauration des sites contaminés.
geotunis.org

‣ CONCLUSION
geotunis.org

Cette nouvelle approche de l’étude de vulnérabilité d’une nappe, appliquée
à une zone côtière située à l’embouchure d’un oued, permet de mieux cerner
ce genre de problèmes. Le SIG élaboré pour son application, constitue
également un outil performant et efficace d’aide à la décision pour les
gestionnaires des ressources en eau.
Dans le cas présent, le résultat obtenu permet de dire que la nappe
alluviale côtière de l’oued Djendjen se caractérise par un risque de pollution
moyen à élevé.
geotunis.org
