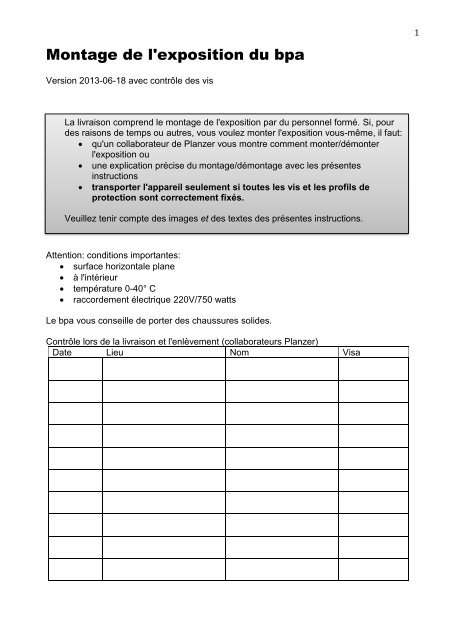

Montage de l'exposition du bpa
1
Version 2013-06-18 avec contrôle des vis
La livraison comprend le montage de l'exposition par du personnel formé. Si, pour
des raisons de temps ou autres, vous voulez monter l'exposition vous-même, il faut:
qu'un collaborateur de Planzer vous montre comment monter/démonter
l'exposition ou
une explication précise du montage/démontage avec les présentes
instructions
transporter l'appareil seulement si toutes les vis et les profils de
protection sont correctement fixés.
Veuillez tenir compte des images et des textes des présentes instructions.
Attention: conditions importantes:
surface horizontale plane
à l'intérieur
température 0-40° C
raccordement électrique 220V/750 watts
Le bpa vous conseille de porter des chaussures solides.
Contrôle lors de la livraison et l'enlèvement (collaborateurs Planzer)
Date Lieu Nom Visa

Contrôle entrant et sortant: des vis sont fixées aux endroits indiqués par les flèches
2

3
1. Placement: roulez le chariot près de l'endroit où vous voulez l'installer. Si c'est devant une
paroi, placez les roues fixes le plus près possible de la paroi. Laissez toutefois un espace libre
correspondant à peu près à la longueur du chariot.
2. Bloquez les roues mobiles et vérifiez l'efficacité des freins
3. Sur la partie avant, enlevez les 2 vis de sécurité de la partie latérale supérieure (tête
métallique) et le profil de protection

4. Saisissez la partie latérale placée sur le dessus, tirez-la horizontalement et posez-la sur le
sol.
4
5. Placez cette partie verticalement et poussez-la du bon côté. Le tenon du socle doit être
tourné vers la partie médiane.

6. Répétez les points 4 et 5 avec la 2e partie latérale.
5

7. Lâchez les freins et roulez la partie médiane le plus près possible de son emplacement
définitif.
6
8. Bloquez à nouveau les roues mobiles.
9. Faites basculer la partie médiane sur son pied. Les roues mobiles se tourneront vers la
droite ou la gauche et l'élément risque de se poser brutalement. Ne vous inquiétez pas.

10. Placez la partie médiane à son endroit définitif.
7
11. Ôtez toutes les vis à tête moletée de la partie médiane, posez les 2 supports métalliques sur
le sol.

12. Ôtez les vis à tête moletée des parties latérales. Si le boîtier s'ouvre, refermez-le.
8
13. Poussez les parties latérales vers la partie médiane.

14. Fixez les supports métalliques de raccord des boîtiers. Le côté incliné se fixe sur la partie
médiane. Utilisez les vis disponibles, aussi celles à bouton métallique.
9
15. Ouvrez l'écran médian. Si possible, ne touchez pas la partie avant de l'écran. Une légère
tension du ressort tient l'écran à la verticale.

16. Assurez immédiatement la position de l'écran à l’arrière avec deux vis à tête moletée.
10
17. Répétez les points 15 et 16 pour les écrans latéraux.
18. Enlevez le cache de la partie médiane.
19. Utilisez les éclisses fixées en bas pour régler la position des écrans.

20. L'exposition est montée! Vous pouvez la déplacer en la poussant.
11

Câblage:
1. Tirez les câbles hors des parties latérales.
12
2. Placez les câbles dans l’ouverture de la partie médiane.
3. Branchez les câbles dans la prise multiple.
4. Branchez le câble de l'écran dans le connecteur numérique du côté gauche au milieu de la
carte graphique. Respectez le marquage des couleurs.

5. Branchez le câble de l'écran du côté droit dans le dernier connecteur numérique de la carte
graphique. Résultat final:
13
6.
Collez les pictogrammes «signes de la main» livrés avec l'exposition (code couleurs)

7. Branchez la prise multiple au réseau électrique (230V, min. 3,5 A)
14
8. Sortez le clavier et la souris et vérifiez s'ils sont toujours branchés.

9. Avant de démarrer l'ordinateur, vérifiez l'ensemble du câblage. D'importants
problèmes peuvent surgir si un écran n'est pas reconnu au bon endroit ou s'il n'est
pas branché.
15

10. Démarrer l'ordinateur et attendez l'image complète de l'exposition. Attention: l'écran du
milieu démarre un peu plus lentement.
16
11. Naviguez dans l'exposition en faisant des gestes de la main et vérifiez le volume sonore (la
navigation par gestes est-elle suffisamment explicite?). Réglez le volume sonore avec le
bouton du clavier.
12. Glissez le clavier et la souris dans l’ouverture de la partie médiane et refermez-la.

13. A 180-200 cm de distance de l'écran médian, marquez l'endroit où se tenir pour une
utilisation optimale et derrière, la zone réservée aux spectateurs.
17
14. Attention: si l'affichage ne se fait pas, vérifier le câblage, débrancher et rebrancher.
C'EST TERMINÉ!
Brancher et débrancher
L'interrupteur principal de l'ordinateur vous permettant de l'allumer et de l'éteindre se trouve dans
l'ouverture à droite de la partie médiane. En cas de doute, enlevez le couvercle.
Protection en cas de longue absence ou la nuit
1. Coupez l'alimentation électrique.
2. Ne touchez plus au câblage interne mais veillez à ce qu'aucun câble, la souris ou le clavier ne
soient visibles sur la face avant.
3. Enlevez les éclisses à l'arrière.
4. Enlevez successivement les vis de sûreté des écrans et fermez ces derniers.
5. Utilisez une vis moletée par écran latéral pour les bloquer.
Remise en service:
1. Enlevez les éclisses et les vis bloquantes des parties latérales.
2. Répétez les points 15-17 et 19 du montage.

Démontage du câblage
18
1. Enlevez le couvercle de la partie médiane.
2. Coupez le courant électrique.
3. Retirez les câbles électriques des écrans latéraux de la prise multiple.
4. Pincez entre vos doigts le dessus et le dessous de la fiche Displayport et retirez ainsi les
câbles des écrans latéraux de l'ordinateur.
5. Retirez les câbles par les ouvertures.
6. Rangez les câbles dans les faces arrière latérales. Aucun câble n'est plus visible sur les côtés.
7. Remettez le câble électrique de la prise multiple dans la partie médiane.
Démontage du boîtier
1. Enlevez les éclisses et revissez-les dans le boîtier.
2. Enlevez les vis de sûreté d'un écran latéral et refermez-le.
3. Complétez les vis 2 vis manquantes dans la partie médiane par celles devenues disponibles.
4. Enlevez les vis de sûreté de l'autre écran latéral et refermez-le.
5. Débloquez les supports métalliques de raccord verticaux des boîtiers.
6. Sortez les parties latérales de l'ajustement de la partie médiane.
7. Vérifiez que toutes les vis sont là; si nécessaire, rajoutez-en.
8. Faites coulisser le clavier et la souris en position de transport et couvrez la partie médiane.
9. Enlevez les vis de sûreté de l'écran central et refermez-le.
10. Pour le blocage, montez les vis latérales sur les 3 parties.
11. Glissez la partie médiane de manière à ce qu'il y ait de la place derrière pour une personne et
la partie médiane renversée.
12. Bloquez les roues.
13. Faites basculer la partie médiane sur le chariot. Ce faisant, les roues tourneront à gauche ou
à droite.
14. Débloquez les freins et roulez la partie médiane devant une partie latérale.
15. Bloquez les roues mobiles et vérifiez l'efficacité des freins.
16. Renversez la partie latérale sur les rails de guidage.
17. Saisissez la partie latérale et poussez-la entièrement vers la partie médiane.
18. Répétez les étapes 14 à 17.
19. Sur les parties frontales, montez 2 vis de sécurité (tête métallique) et les profils de
protection.
20. Montez les supports métalliques sur la partie médiane au moyen de 4 vis, les poignées
seront sur le haut.
TERMINÉ!
031 390 22 22 ou notre Hotline 031 390 21 88

19
En cas de problème ...
En cas de retrait du câble d'un écran en marche, vous obtiendrez peut être l'image suivante:
Rebranchez le câble et, si vous avez de la chance, vous n'aurez rien d'autre à faire.

Mais après une réinitialisation, vous pouvez aussi voir l'image suivante:
20
Fermez le programme avec Alt-F4
Avec le bouton DROIT de la souris, cliquez sur un espace libre du bureau. Une partie du
menu s'affichera.

Cliquez sur "Catalyst Pro Control Center"
21
Cliquez sur "AMD Eyefinity für mehrere Anzeigen"

Cliquez sur "Eyfinity Anzeigegruppe deaktivieren"
22
Cliquez sur "Eyefinity Anzeigegruppe erstellen"

Cliquez sur "weiter"
23
L'ordonnancement des écrans risque de ne pas jouer. Il vous faudra donc cliquer sur
"anordnen"

Dans la fenêtre du programme, cliquez sur la position qui correspond à l'écran bleu.
24
Répétez l'opération pour le 2e écran.

L'image est rétablie mais la compensation du cadre manque
25
Il vous faut donc choisir "Rahmenkompensation einstellen"

Avec les grandes flèches gauche/droite, corrigez l'affichage du triangle, puis continuez le
réglage avec la petite flèche à droite
26
Confirmez le réglage en cliquant sur OK
Terminé! Fermez "Catalyst" et redémarrez l'appareil.
