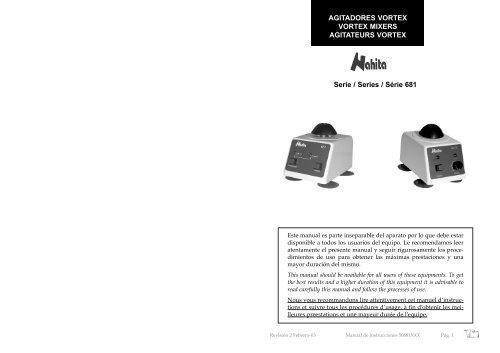

<strong>AGITADORES</strong> <strong>VORTEX</strong><br />

<strong>VORTEX</strong> <strong>MIXERS</strong><br />

<strong>AGITATEURS</strong> <strong>VORTEX</strong><br />

Serie / Series / Série 681<br />

Este manual es parte inseparable del aparato por lo que debe estar<br />

disponible a todos los usuarios del equipo. Le recomendamos leer<br />

atentamente el presente manual y seguir rigurosamente los procedimientos<br />

de uso para obtener las máximas prestaciones y una<br />

mayor duración del mismo.<br />

This manual should be available for all users of these equipments. To get<br />

the best results and a higher duration of this equipment it is advisable to<br />

read carefully this manual and follow the processes of use.<br />

Nous vous recommandons lire attentivement cet manuel d’instructions<br />

et suivre tous les procédures d’usage, à fin d’obtenir les meilleures<br />

preestations et une mayeur durée de l’equipe.<br />

Revisión 2 Febrero-03 Manual de instrucciones 50681XXX Pág. 1


ANNEXE I: CERTIFICAT CE<br />

AUXILAB S.L.<br />

FRANÇAIS<br />

CASTELLANO<br />

Gracias por elegir el agitador Vortex Nahita, su alta calidad le permitirá disponer de<br />

este instrumento por muchos años, no obstante le recomendamos leer atentamente el presente<br />

manual y seguir rigurosamente los procedimientos de uso para obtener las máximas<br />

prestaciones y una mayor duración de la misma.<br />

LEA DETALLADAMENTE ESTE MANUAL DE INSTRUCCIONES ANTES DE<br />

OPERAR CON ESTE EQUIPO CON EL FIN DE OBTENER LAS MÁXIMAS PRES-<br />

TACIONES Y UNA MAYOR DURACIÓN DEL MISMO.<br />

DÉCLARATION CE DE CONFORMITÉ<br />

AGITATEUR NAHITA SÉRIE 681 d'Auxilab,S.L conformément à la Directive pour les<br />

Machines (89/392/CEE modifiée) et aux réglementations adopter pour sa transposition<br />

NOM DU FABRICANT/IMPORTATEUR:<br />

AUXILAB, S.L.<br />

ADRESSE: Polígono Morea Norte, 8<br />

31191 Beriáin (Navarra)<br />

Tenga especialmente presente lo siguiente:<br />

• Este manual es parte inseparable del aparato por lo que debe estar disponible a todos<br />

los usuarios del equipo.<br />

• Cualquier duda puede ser aclarada contactando con el Servicio Técnico de Nahita.<br />

• Como instrumento de precisión, debe manipularse siempre con cuidado evitando los<br />

movimientos bruscos y los golpes.<br />

• Nunca desmonte las diferentes partes del equipo para repararlas usted mismo, además<br />

de perder la garantía, podría producir un funcionamiento deficiente de todo el conjunto.<br />

DÉCLARONS QUE:<br />

AGITATEUR NAHITA SÉRIE 681<br />

RÉFÉRENCES 50681000 et 50681500<br />

¡ATENCIÓN!<br />

NO SE ADMITIRÁ NINGUNA MÁQUINA PARA REPARAR QUE NO<br />

ESTÉ DEBIDAMENTE LIMPIA Y DESINFECTADA.<br />

Sont dessinés et fabriqués conformément à la:<br />

Directive 89/392/CEE, incluant les modifications de celle-ci, et les réglementa<br />

tions nationales qui las transposent.<br />

Directive 89/336/CEE modifiée sur la compatibilité électromagnétique.<br />

Directive 73/23/CEE modifiée sur la sécurité électrique.<br />

•<br />

•<br />

•<br />

Et que l´on a appliqué les normes harmonisées qui suivent (ou en partie):<br />

UNE 292-1/-2/-2/A1, UNE-EN 1050, UNE-EN 614-1, UNE-EN 1037,<br />

UNE-EN 1088, UNE-EN 547, UNE-EN 953, UNE-EN 294, UNE-EN 418,<br />

UNE-EN 894-1, UNE-EN 894-2, UNE-EN 954-1, UNE-EN 60204-1,<br />

UNE 61010-1/A2, UNE-EN 61010-2-051.<br />

BERIAIN le 21 Juin 2004<br />

Signé par: ALFONSO AINCIBURU SANZ<br />

PRÉSIDENT / DIRECTEUR GÉNÉRAL<br />

INDICE DE IDIOMAS<br />

Castellano<br />

Inglés<br />

Francés<br />

INDICE DE CONTENIDOS<br />

1. APLICACIONES DEL INSTRUMENTO<br />

2. DESCRIPCIÓN<br />

3. ESPECIFICACIONES TÉCNICAS<br />

4. INSTALACIÓN / PUESTA EN MARCHA<br />

ANEXO I: CERTIFICADO CE<br />

3-6<br />

7-10<br />

11-14<br />

4<br />

4<br />

4<br />

5<br />

6<br />

Polígono Morea Norte, 8 31191 Beriain (Navarra) - Spain. Tel. 948 310 513 Fax 948 312 071<br />

Internet: www.auxilab.es · Email: correo@auxilab.es<br />

Page 14 Manual d’usage 50681XXX Revision 2 Février-03<br />

Revisión 2 Febrero-03 Manual de instrucciones 50681XXX Pág. 3


1. APLICACIONES<br />

2. DESCRIPCIÓN<br />

CASTELLANO<br />

Este pequeño agitador proporciona una rápida mezcla de las sustancias contenidas en<br />

un tubo de ensayo gracias a su movimiento vibratorio.<br />

3<br />

2<br />

Modelo 681 Modelo 681/5<br />

5<br />

4<br />

1<br />

681<br />

1. Power<br />

2. Botón Transform<br />

3. Piloto indicador modo discontinuo<br />

4. Piloto indicador modo continuo<br />

5. Plataforma<br />

3. ESPECIFICACIONES TÉCNICAS<br />

Agitador vortex modelos 681, 681/5<br />

Volumen máx. 50 ml<br />

Soporte tubos<br />

25 mm<br />

Consumo<br />

50 W<br />

Tamaño<br />

10x15x12 cm<br />

Peso<br />

2 Kg<br />

3<br />

2<br />

681/5<br />

1. Mando velocidad<br />

2. Botón Touch<br />

3. Piloto indicador modo discontinuo<br />

4. Piloto indicador modo continuo<br />

5. Plataforma<br />

5<br />

4<br />

1<br />

4. INSTALLATION / MISE EN MARCHE<br />

FRANÇAIS<br />

Installation<br />

• Déballez l'agitateur, connectez-le.<br />

Note: Tenez compte du fait que l'agitateur dispose d'une cheville Schuko. Celle-ci doit<br />

se connecter à une prise de courant connectée à terre. Elle doit donc être à porté de la main<br />

pour pouvoir être débranchée en cas d'urgence.<br />

Les agitateurs Vortex Nahita disposent de deux modes d'agitation: soit agitation continue<br />

soit agitation discontinue selon la nécessité de l'utilisateur.<br />

• Placez -le sur une superficie plate. Il dispose de pattes avec ventouses pour une meilleure<br />

adhérence.<br />

Mise en marche du Modèle 681<br />

• Allumez l'agitateur en appuyant sur Power (1).<br />

• Avec le bouton Transform (2), sélectionner le mode d' agitation.<br />

Note: Lorsque vous allumez l'agitateur vous vous trouvez en mode discontinu par<br />

défaut.<br />

Agitation discontinue<br />

• Lorsque vous allumerez l'agitateur, le voyant indicateur Mode Discontinue (3) s’ illuminera.<br />

• Tenez le tube doucement avec la main et avec une légère pression sur la plateforme l'agitateur<br />

commencera à vibrer.<br />

• Une fois l'agitation terminée retirez le tube. Éteignez l'appareil et débranchez-le.<br />

Agitation continue<br />

• En appuyant sur le bouton Transform (2) l'agitateur vibre, le voyant indicateur Mode<br />

Continue (4) s’ illuminera.<br />

• Tenez le tube doucement avec la main sur la plateforme (5), et réalisez l' agitation.<br />

• Une fois l'agitation terminée retirez le tube. Éteignez l'appareil et débranchez-le.<br />

Mise en marche du Modèle 681/5<br />

Dans cet Agitateur Vortex, il y a option d'agitation continue et discontinue. Elles sont<br />

indépendantes.<br />

Agitation continue<br />

• Allumez l'agitateur, en tournant la commande de vitesse (1), dans le sens des aiguilles<br />

d'une montre. Le voyant indicateur du Mode Continue (4) s'illumine. Avec la commande<br />

réglez la vitesse selon votre besoin, tenez le tube doucement avec la main sur la plateforme<br />

(5) et réalisez l'agitation.<br />

• Une fois l'agitation terminée éteignez l'appareil et débranchez-le<br />

Agitation discontinue<br />

• Allumez l'agitateur. Appuyez sur le bout Touch. Le voyant indicateur du Mode<br />

Discontinue (3) s'allume.<br />

• Tenez le tube doucement avec la main et en appuyant avec une légère pression sur la<br />

plateforme l'agitateur commencera à vibrer.<br />

• Une fois l'agitation terminée éteignez l'appareil et débranchez-le.<br />

Pág. 4 Manual de instrucciones 50681XXX Revisión 2 Febrero-03 Revision 2 Février-03 Manual d’usage 50681XXX Page 13


FRANÇAIS<br />

1. APPLICATIONS DE L’APPAREIL<br />

Ce petit agitateur procure un mélange rapide des substances contenues dans un tube à<br />

essai grâce à son mouvement giratoire.<br />

2. DESCRIPTION<br />

3<br />

2<br />

Modèle 681 Modèle 681/5<br />

5<br />

4<br />

1<br />

681<br />

1. Power<br />

2. Bouton Transform<br />

3. Voyant indicateur mode discontinu<br />

4. Voyant indicateur mode continu<br />

1.5 Plateforme<br />

3. SPÉCIFICATIONS TECHNIQUES<br />

Agitateur vortex modèles 681, 681/5<br />

Max. Volume<br />

50 ml<br />

Support tubes<br />

25 mm<br />

Consommation 50 W<br />

Mesures<br />

10x15x12 cm<br />

Poids<br />

2 Kg<br />

3<br />

2<br />

681/5<br />

1. Commande vitesse<br />

2. Bouton Touch<br />

3. Voyant indicateur mode discontinu<br />

4. Voyant indicateur mode continu<br />

5. Plateforme<br />

5<br />

4<br />

1<br />

4. INSTALACIÓN / PUESTA EN MARCHA<br />

CASTELLANO<br />

Instalación<br />

• Desembale el agitador, y conéctelo.<br />

Nota: Tenga en cuenta que el agitador dispone de una clavija schuko, esta clavija debe<br />

conectarse a una toma de corriente conectada a tierra la cual debe quedar a mano para<br />

poder ser desconectada en caso de emergencia.<br />

Los agitadores vortex Nahita disponen de dos modos de agitación, bien agitación continua<br />

o discontinua según la necesidad del usuario.<br />

• Póngalo sobre una superficie plana, dispone de patas con ventosa para una mejor sujeción.<br />

Puesta en funcionamiento Modelo 681<br />

• Encienda el agitador, para ello pulse Power (1).<br />

• Con el botón Transform (2), elija el modo de agitación.<br />

Nota: Por defecto cuando usted encienda el agitador se encontrará en modo discontinuo.<br />

Agitación discontinua<br />

• Al encender el agitador el piloto indicador Modo Discontinuo (3)se iluminará.<br />

• Sostenga el tubo suavemente con la mano y apoyándolo con una ligera presión sobre la<br />

plataforma el agitador comenzará a vibrar.<br />

• Una vez acabada la agitación retire el tubo, apague el equipo y desenchúfelo.<br />

Agitación continua<br />

• Pulse el botón Transform (2); el agitador vibra y el piloto indicador Modo Continuo (4)<br />

se iluminará.<br />

• Sostenga el tubo suavemente con la mano sobre la plataforma (5), realice la agitación.<br />

• Una vez acabada retire el tubo, apague el equipo y desenchúfelo.<br />

Puesta en funcionamiento Modelo 681/5<br />

En este agitador vortex, tiene agitación continua y discontinua independientemente<br />

Agitación continua<br />

• Encienda el agitador, para ello gire el mando de velocidad (1),en sentido a las agujas del<br />

reloj se iluminará el piloto indicador Modo Continuo (4). Con este regule la velocidad<br />

según su necesidad. Sostenga el tubo suavemente con la mano sobre la plataforma (5), realice<br />

la agitación.<br />

• Una vez acabada la agitación apague el equipo y desenchúfelo.<br />

Agitación discontinua<br />

• Encienda el agitador. Pulse el botón Touch, se iluminará el piloto indicador Modo<br />

Discontinuo (3).<br />

• Sostenga el tubo suavemente con la mano y apoyándolo con una ligera presión sobre la<br />

plataforma el agitador comenzará a vibrar.<br />

• Una vez acabada la agitación apague el equipo y desenchúfelo.<br />

Page 12 Manual d’usage 50681XXX Revision 2 Février-03<br />

Revisión 2 Febrero-03 Manual de instrucciones 50681XXX Pág. 5


ANEXO I: CERTIFICADO CE<br />

AUXILAB S.L.<br />

CASTELLANO<br />

DECLARACIÓN CE DE CONFORMIDAD<br />

AGITADOR NAHITA SERIE 681 de Auxilab, S.L a la Directiva de Máquinas<br />

(89/392/CEE modificada) y a las reglamentaciones adoptadas para su transposición<br />

NOMBRE DEL FABRICANTE / IMPORTADOR:<br />

AUXILAB, S.L.<br />

DIRECCIÓN: Polígono Morea Norte, 8<br />

31191 Beriáin (Navarra)<br />

DECLARAMOS QUE:<br />

AGITADOR NAHITA SERIE 681<br />

MODELOS 50681000 y 50681500<br />

FRANÇAIS<br />

Merci d'avoir choisi un Agitateur Vortex Nahita, sa grande qualité vous permettra de<br />

disposer de cet appareil durant de longues années, néanmoins nous vous recommandons<br />

de lire attentivement ce manuel et de suivre rigoureusement les procédures d'utilisation<br />

pour obtenir les meilleures prestations et une plus longue durée de vie de l'appareil.<br />

LISEZ ATTENTIVEMENT CE MANUEL D'INSTRUCTIONS AVANT D'UTILISER<br />

CET APPAREIL À FIN D'OBTENIR LES MEILLEURES PRESTATIONS POSSIBLES<br />

ET UNE PLUS LONGUE DURÉE DE VIE DE CELUI-CI.<br />

Ne pas oubliez que:<br />

• Ce manuel fait partie inséparable de l'appareil et il doit être disponible pour tous les<br />

usagers de l'équipe.<br />

• Toutes les questions peuvent être éclaircies par le service technique Nahita.<br />

• En tant qu'instrument de précision il doit être manipulé en douceur en évitant les chocs.<br />

• Ne jamais démonter les différentes parties de l'appareil pour le réparer vous-même, ceci<br />

entraîne la perte de la garantie et un défaillance dans l'ensemble de l'équipe.<br />

ATTENTION !<br />

AUCUN APPAREIL NE SERA RÉPARÉ S'IL N'A PAS PRÉALABLEMENT<br />

ÉTÉ CORRECTEMENT NETTOYÉ ET DÉSINFECTÉ.<br />

Están diseñados y fabricados de acuerdo a:<br />

Directiva 89/392/CEE, incluidas las modificaciones de la misma, y las regla<br />

mentaciones nacionales que la transponen.<br />

Directiva 89/336/CEE modificada sobre compatibilidad electromagnética.<br />

Directiva 73/23/CEE modificada sobre seguridad eléctrica.<br />

•<br />

•<br />

•<br />

Y que se han aplicado las siguientes normas armonizadas (o parte de ellas):<br />

UNE 292-1/-2/-2/A1, UNE-EN 1050, UNE-EN 614-1, UNE-EN 1037,<br />

UNE-EN 1088, UNE-EN 547, UNE-EN 953, UNE-EN 294, UNE-EN 418,<br />

UNE-EN 894-1, UNE-EN 894-2, UNE-EN 954-1, UNE-EN 60204-1,<br />

UNE 61010-1/A2, UNE-EN 61010-2-051.<br />

BERIAIN a 21 de Junio de 2004<br />

Fdo: ALFONSO AINCIBURU SANZ<br />

DIRECTOR/GERENTE<br />

TRADUCTION EN<br />

Espagnol<br />

Anglais<br />

Français<br />

INDEX DE CONTENUS<br />

1. APPLICATIONS DE L’APPAREIL<br />

2. DESCRIPTION<br />

3. SPÉCIFICATIONS TECHNIQUES<br />

4. INSTALLATION / MISE EN MARCHE<br />

ANNEXE I: CERTIFICAT CE<br />

3-6<br />

7-10<br />

11-14<br />

12<br />

12<br />

12<br />

13<br />

14<br />

Polígono Morea Norte, 8 31191 Beriain (Navarra) - Spain. Tel. 948 310 513 Fax 948 312 071<br />

Internet: www.auxilab.es · Email: correo@auxilab.es<br />

Pág. 6 Manual de instrucciones 50681XXX Revisión 2 Febrero-03 Revision 2 Février-03 Manual d’usage 50681XXX Page 11


ANNEX I: CE CERTIFICATE<br />

AUXILAB S.L.<br />

ENGLISH<br />

CE DECLARATION OF CONFORMITY<br />

NAHITA <strong>VORTEX</strong> MIXER MODEL 681 of Auxilab,S.L for the Directive of Machines<br />

(89/392/CEE modified) and the regulations adopted for their transposition<br />

NAME OF THE MANUFACTURER / IMPORTER:<br />

AUXILAB, S.L.<br />

ADDRESS: Polígono Morea Norte, 8<br />

31191 Beriáin (Navarra)<br />

WE STATE THAT:<br />

NAHITA <strong>VORTEX</strong> MIXER MODEL 681<br />

CODES 50681000 and 50681500<br />

ENGLISH<br />

Thanks for choosing a Nahita Vortex mixer, its high mechanical quality will allow you<br />

to make use of this equipment for a long time, nevertheless to get the best results and a<br />

higher duration of this instrument it is advisable to read carefully this manual and follow<br />

the processes of use.<br />

TO GET THE BEST RESULTS AND HIGHER DURATION OF THE EQUIPMENT IT<br />

IS ADVISABLE TO READ THOROUGHLY THIS MANUAL BEFORE OPERATING<br />

WITH THE EQUIPMENT.<br />

In order to use this instrument, it is advisable to follow the following points:<br />

• This manual should be available for all the users of this equipment.<br />

• Any doubt can be clarified getting into touch with the Nahita Technical Service.<br />

• As an accuracy instrument, it should be used carefully avoiding the sudden movements<br />

and knocks.<br />

• Never dismantle the different pieces of the magnetic stirrer to repair them, since it could<br />

produce a defective use of the whole equipment and a loss of the product warranty.<br />

• Don't use the equipment with fluids that can give off steams or produce explosive or<br />

inflammable mixtures.<br />

ATTENTION!! IF AN EQUIPMENT IS NOT PROPERLY CLEAN AND<br />

DISINFECTED IT WOULD NOT BE ALLOWED TO REPAIR BY OUR<br />

TECHNICAL SERVICE.<br />

Are designed and manufactured according to:<br />

Directive 89/392/CEE, including the modifications and the national regulations<br />

that transpose them.<br />

Directive 89/336/CEE modified over the electromagnetic compatibility.<br />

Directive 73/23/CEE modified over the electric security.<br />

•<br />

•<br />

•<br />

And that the following harmonized rules have been applied (or part of them):<br />

UNE 292-1/-2/-2/A1, UNE-EN 1050, UNE-EN 614-1, UNE-EN 1037,<br />

UNE-EN 1088, UNE-EN 547, UNE-EN 953, UNE-EN 294, UNE-EN 418,<br />

UNE-EN 894-1, UNE-EN 894-2, UNE-EN 954-1, UNE-EN 60204-1,<br />

UNE 61010-1/A2, UNE-EN 61010-2-051.<br />

BERIAIN 21st June 2004<br />

Signed by: ALFONSO AINCIBURU SANZ<br />

DIRECTOR/MANAGER<br />

INDEX OF LANGUAGES<br />

Spanish<br />

English<br />

French<br />

INDEX OF CONTENTS<br />

1. USES OF THE INSTRUMENT<br />

2. DESCRIPTION<br />

3. TECHNICAL SPECIFICATIONS<br />

4. INSTALLATION / SETTING UP<br />

ANNEX I: CE CERTIFICATE<br />

3-6<br />

7-10<br />

11-14<br />

8<br />

8<br />

8<br />

9<br />

10<br />

Polígono Morea Norte, 8 31191 Beriain (Navarra) - Spain. Tel. 948 310 513 Fax 948 312 071<br />

Internet: www.auxilab.es · Email: correo@auxilab.es<br />

Page 10 Instruction manual 50681XXX Version 2 February-03<br />

Version 2 February-03 Instruction manual 50681XXX Page 7


1. USES OF THE INSTRUMENT<br />

2. DESCRIPTION<br />

ENGLISH<br />

This little stirrer gets a fast mixture of the substances in a test tube, thanks to its vibratory<br />

movement. It is supplied with an alternative switch to enables to a manual process<br />

just pressing on the stage, or a continuous process with variable speed regulation.<br />

3<br />

2<br />

Model 681 Model 681/5<br />

5<br />

4<br />

1<br />

681<br />

1. Power<br />

2. Transform Button<br />

3. Indicator lamp irregular mode<br />

4. Indicator lamp regular mode<br />

5. Platform<br />

3<br />

2<br />

681/5<br />

1. Power / Speed regulation<br />

2. Touch Button<br />

3. Indicator lamp irregular mode<br />

4. Indicator lamp regular mode<br />

5. Platform<br />

5<br />

4<br />

1<br />

4. INSTALLATION / SETTING UP<br />

ENGLISH<br />

Installation<br />

• Unwrap the package and take out the Vortex mixer.<br />

Note: To have it plugged, take into account it is supplied with a Schuko pin that must be<br />

plugged to current connected to ground. It must be handy placed in case it should be<br />

unplugged in an emergency.<br />

With Nahita multi mixer stirrers you can chose regular or irregular shaking, as you<br />

need.<br />

• Place the vortex mixer on a horizontal flat surface, it has suction legs for a better fastening<br />

of the equipment.<br />

Starting Model 681<br />

• Press Power (1).<br />

• With the Transform button (2), Select the mode of stirring.<br />

Note: By defect when you power the stirrer will begin in irregular shaking.<br />

Irregular shaking<br />

• When you´re turning the mixter the indicator lamp mode unregular (3) lights up.<br />

• Smoothly maintain the tube with the hand (5), and supporting it with a slight preassure<br />

on the platform (5) the stirrer it will begin to vibrate.<br />

• Once the stirring is finished turn off the equipment and unplug it.<br />

Regular shaking<br />

• Press the Transform button (2) the stirrer it will begins to vibrate, the indicator lamp<br />

mode regular (4) lights up.<br />

• Smoothly maintain the tube with the hand on the platform (5), the stirrer will begin to<br />

vibrate.<br />

• Once the stirring is finished turn off the equipment and unplug it.<br />

3. TECHNICAL SPECIFICATIONS<br />

Vortex Mixer models 681, 681/5<br />

Max. mixing capacity<br />

Support plate diameter<br />

Power<br />

Size<br />

Weight<br />

50 ml<br />

25 mm<br />

50 W<br />

10x15x12 cm<br />

2 Kg<br />

Starting Model 681/5<br />

With Nahita Vortex Mixer you can chose regular or irregular shaking, as you need.<br />

Regular shaking<br />

• Turn on the power/speed button (1) clockwise, the indicator lamp mode regular (4) lights<br />

up. Turn the knob slowly till you get the stirring speed you wish to have. Place the tube<br />

on the platform (5).<br />

• Once the stirring is finished turn off the equipment and unplug it<br />

Irregular shaking<br />

• Press the Touch button (2), the indicator lamp mode unregular lights up (3)<br />

• Place the tube in the platform (5) and push downwards, the stirrer will begin to vibrate.<br />

• Once the stirring is finished turn off the equipment and unplug it<br />

Page 8<br />

Instruction manual 50681XXX Version 2 February-03<br />

Version 2 February-03 Instruction manual 50681XXX Page 9

Hooray! Your file is uploaded and ready to be published.

Saved successfully!

Ooh no, something went wrong!
