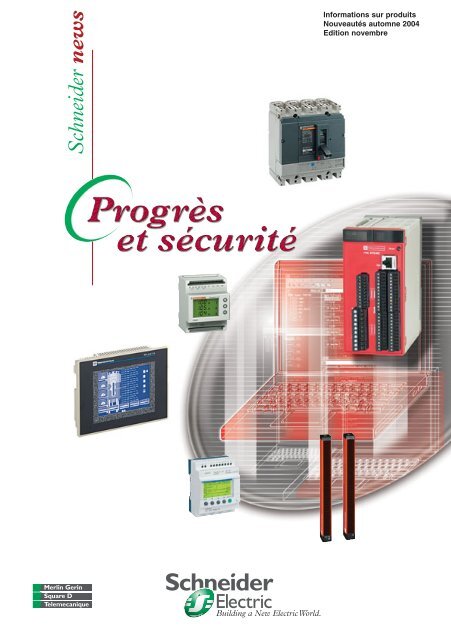

<strong>Schneider</strong> news<br />
In<strong>format</strong>ions sur produits<br />
Nouveautés automne <strong>2004</strong><br />
Edition novembre<br />
Building a New Electric World.
C<strong>en</strong>trales de mesure<br />
Séries PM et CM<br />
Power Meter série PM9<br />
Les c<strong>en</strong>trales de mesure Power Meter PM9 conc<strong>en</strong>tr<strong>en</strong>t dans un boîtier modulaire<br />
de 4 modules toutes les mesures nécessaires à la surveillance d’une installation<br />
électrique. Elles permett<strong>en</strong>t de surveiller les réseaux basse t<strong>en</strong>sion 2, 3 ou 4 fils<br />
et se raccord<strong>en</strong>t à des TC externes. Dotées d’un large écran rétro-éclairé, elles<br />
affich<strong>en</strong>t les mesures des trois phases simultaném<strong>en</strong>t.<br />
Les applications spécifiques sont: mesure locale, sous-comptage / allocation des<br />
coûts, surveillance à distance de l’installation<br />
type<br />
t<strong>en</strong>sion<br />
d’alim<strong>en</strong>tation<br />
sortie impulsionnelle<br />
interface<br />
modules<br />
18 mm<br />
référ<strong>en</strong>ces<br />
PM9P<br />
230 V AC<br />
1<br />
4<br />
15197<br />
PM9C<br />
PM9P<br />
230 V AC<br />
24…48 V DC<br />
1<br />
RS485, modbus<br />
4<br />
4<br />
15198<br />
15275<br />
PM9C<br />
24…48 V DC<br />
RS485, modbus<br />
4<br />
15276<br />
C<strong>en</strong>trales de mesure de Merlin Gerin –<br />
capables de tout mesurer:<br />
<strong>Schneider</strong> news<br />
PM9 / PM500<br />
Pour les départs<br />
■ montage panneau<br />
■ sous-comptage<br />
■ allocation des coûts<br />
■ surveillance THD<br />
PM800<br />
Pour les départs et<br />
les alim<strong>en</strong>tations<br />
■ capture totale des<br />
grandeurs électriques<br />
■ analyse de la qualité<br />
d’énergie (harmoniques)<br />
■ affichage des valeurs<br />
mesurées<br />
■ capture d’onde sur<br />
perturbation<br />
CM3000<br />
Pour les départs<br />
et les alim<strong>en</strong>tations<br />
importants<br />
■ capture totale des<br />
grandeurs électriques<br />
■ analyse de la qualité<br />
d’énergie, capture des<br />
creux et sauts de t<strong>en</strong>sion<br />
■ affichage des valeurs<br />
mesurées<br />
■ capture d’onde sur<br />
perturbation<br />
■ capture des creux et des<br />
sauts de t<strong>en</strong>sion<br />
CM4000<br />
Pour les installations<br />
s<strong>en</strong>sibles<br />
■ capture élargie des<br />
grandeurs électriques<br />
■ détection des phénomènes<br />
transitoires<br />
< = 1 µs (seul. CM4000T)<br />
■ alarme sur dé<strong>format</strong>ion<br />
de la forme d’onde<br />
■ diverses options E/S<br />
■ haute précision de<br />
mesure pour vérification<br />
de la facture<br />
■ synchronisation du temps<br />
via DCF<br />
2
Un peigne pour la sécurité<br />
iDPN 4,5 kA Clario…<br />
Disjoncteur de protection 3LN<br />
<br />
Les avantages <strong>en</strong> un coup d’œil<br />
Neutre intégré<br />
<br />
Appareil 3LN compact<br />
<br />
Gain de place<br />
Réduction des coûts et du temps<br />
<br />
C’est une réalité. Sont livrables dès maint<strong>en</strong>ant des disjoncteurs de protection<br />
de lignes 3LN avec neutre intégré coupant simultaném<strong>en</strong>t, dans l’exécution 4,5 kA<br />
pour le système Clario. Leur pouvoir de coupure selon EN 60898 est de 4,5 kA,<br />
et le décl<strong>en</strong>chem<strong>en</strong>t magnétique fonctionne <strong>en</strong>tre 5…10 In selon courbe C.<br />
Courants assignés et référ<strong>en</strong>ces:<br />
In<br />
6 A<br />
10 A<br />
16 A<br />
20 A<br />
25 A<br />
32 A<br />
40 A<br />
référ<strong>en</strong>ces<br />
17525<br />
17526<br />
17527<br />
17528<br />
17529<br />
17530<br />
17531<br />
E-No<br />
804 176 100<br />
804 178 100<br />
804 179 100<br />
804 180 100<br />
804 181 100<br />
804 182 100<br />
804 183 100<br />
Disjoncteur 3LN 4,5 kA<br />
NEW<br />
www.schneider-electric.ch<br />
…avec le peigne adapté<br />
Peigne de raccordem<strong>en</strong>t<br />
3LN pour LS<br />
Peigne de raccordem<strong>en</strong>t, référ<strong>en</strong>ce 10547<br />
3LN pour ID<br />
Un peigne pour la sécurité. Le nouveau peigne permet un raccordem<strong>en</strong>t<br />
rapide et sûr des disjoncteurs de protection de lignes Clario à partir de 4,5 kA<br />
avec un interrupteur différ<strong>en</strong>tiel ID 3LN monté à droite ou à gauche des<br />
disjoncteurs.<br />
Chaque peigne est livré avec deux flasques latérales et protège-d<strong>en</strong>ts.<br />
Modules 18 mm<br />
12<br />
48<br />
48<br />
alim<strong>en</strong>tation ID<br />
à gauche<br />
à gauche<br />
à droite<br />
référ<strong>en</strong>ces<br />
10545<br />
10546<br />
10547<br />
E-No<br />
531 090 161<br />
531 090 162<br />
531 090 163<br />
<strong>Schneider</strong> news<br />
3
Disjoncteurs de puissance Compact<br />
NS 100…630 A<br />
Toujours premier!<br />
Votre<br />
profit!<br />
<br />
Les avantages <strong>en</strong> un coup d’œil<br />
Puissance de coupure 36 kA / 50 kA<br />
<br />
Bloc de mesure avec prises<br />
de t<strong>en</strong>sion intégrées<br />
Construction compacte<br />
<br />
La gamme des disjoncteurs de puissance Compact fête ses 10 ans!<br />
Lancée <strong>en</strong> 1994, elle a d’emblée acquis sa réputation d’excell<strong>en</strong>ce pour couvrir<br />
tous les besoins de protection des installations électriques basse t<strong>en</strong>sion.<br />
Récemm<strong>en</strong>t imitée, mais jamais égalée, elle conserve aujourd’hui sa pole<br />
position <strong>en</strong> apportant un grand nombre d’avancées techniques et<br />
technologiques dans ses calibres allant de 15 à 630 A.<br />
<strong>Schneider</strong> news<br />
4
Disjoncteurs de puissance Compact<br />
NS 100…630 A<br />
Feux au vert… et <strong>en</strong> avant!<br />
La gamme Compact<br />
intègre les disjoncteurs<br />
de puissance des types<br />
NS100 à NS630 avec<br />
des courants de décl<strong>en</strong>chem<strong>en</strong>t<br />
de 15 A…630 A.<br />
NS100<br />
15 A…100 A<br />
NS160<br />
25 A…160 A<br />
NS250<br />
30 A…250 A<br />
NS400<br />
60 A…400 A<br />
Les nouvelles valeurs Icu sous 415 V AC<br />
NS630<br />
100 A…630 A<br />
NEW<br />
<strong>Schneider</strong> news<br />
5
Disjoncteurs de puissance Compact<br />
NS 100…630 A<br />
Le nouveau Bloc Mesure:<br />
la communication via Modbus<br />
Dernière nouveauté du système Compact NS, le nouveau Bloc Mesure est<br />
l’évolution qui apporte une dim<strong>en</strong>sion nouvelle aux Compact NS100 à 630A.<br />
Installé <strong>en</strong> aval d’un disjoncteur 3 ou 4 pôles le Bloc Mesure est une solution<br />
totalem<strong>en</strong>t intégrée compr<strong>en</strong>ant:<br />
des TC de mesure classe 1 (125 et 150A) ou classe 0,5 (250, 400 et 600A)<br />
des prises de t<strong>en</strong>sion avec leur protection.<br />
Associé à un afficheur de type PM500 ou de la série PM800 ils form<strong>en</strong>t un<br />
<strong>en</strong>semble complet aux multiples possibilités <strong>en</strong> matière d’affichage, d’in<strong>format</strong>ion<br />
et de commande à distance pour une meilleure maîtrise de l’installation<br />
électrique à travers un réseau de type Modbus.<br />
Cet <strong>en</strong>semble ouvre la voie de la communication aux Compact NS100 à 630A.<br />
Il est ainsi possible dorénavant d’assurer cette fonction avec des départs de<br />
petits calibres (15A).<br />
Compact<br />
NS100 à 630<br />
NEW<br />
PM500 ou<br />
PM800<br />
Visualisation et pilotage à distance<br />
Visualisation des états OF (ouvert/fermé) et SDE (signal défaut électrique)<br />
des disjoncteurs<br />
Mesure des paramètres électriques sur les principaux départs<br />
Commande à distance (ON/OFF) par le PM800<br />
Historique des événem<strong>en</strong>ts<br />
<br />
⊳<br />
Modbus<br />
<br />
Web<br />
Bloc TC<br />
Mesure Affichage local Communication, affichage distant et commande<br />
Le nouveau décl<strong>en</strong>cheur OSN<br />
<strong>Schneider</strong> news<br />
N<br />
L1 L2 L3<br />
}<br />
250 A 160 A<br />
NEW<br />
Dans les installations de type tertiaire actuelles, la multiplication<br />
des applications générant des courants harmoniques<br />
de rang 3 (in<strong>format</strong>ique de bureau, éclairages à ballast<br />
électronique, c<strong>en</strong>traux téléphoniques…), ont la particularité<br />
de voir ces courants s’additionner dans le conducteur neutre.<br />
Cette surint<strong>en</strong>sité dans ce conducteur provoque des échauffem<strong>en</strong>ts, voire<br />
même des décl<strong>en</strong>chem<strong>en</strong>ts intempestifs. Ce problème impose souv<strong>en</strong>t de<br />
décaler la protection du neutre par rapport aux phases et de surcalibrer son<br />
conducteur. Grâce aux nouveaux décl<strong>en</strong>cheurs OSN, la protection est<br />
coordonnée «au plus juste» <strong>en</strong>tre phases et neutre. Le neutre conserve sa<br />
protection, mais le calibre de celle-ci est adaptée à la contrainte.<br />
6
Une longueur d’avance<br />
Prisma Plus P<br />
Conformité à la norme SNEN 60439-1<br />
<br />
Les avantages <strong>en</strong> un coup d’œil<br />
Construction modulaire<br />
<br />
Platines pour les appareils<br />
Liaisons préfabriquées aux jeux de barres<br />
<br />
Le système fonctionnel Prisma Plus P permet de réaliser tout type de tableau de<br />
distribution basse t<strong>en</strong>sion général, divisionnaire ou terminal jusqu’à 3200 A, <strong>en</strong><br />
<strong>en</strong>vironnem<strong>en</strong>t tertiaire ou industriel et pour les constructions de logem<strong>en</strong>t.<br />
La différ<strong>en</strong>ce se trouve<br />
dans le détail!<br />
www.schneider-electric.ch<br />
Cloisonnage latéral<br />
forme 2<br />
Des structures claires dans<br />
la zone d’appareillage<br />
Connexions préfabriquées<br />
sur Linergy<br />
Nouvelle barre profilée<br />
Linergy pour des raccordem<strong>en</strong>ts<br />
sans perçage<br />
Polypact pour<br />
disjoncteurs de<br />
puissance Compact<br />
La construction modulaire des armoires Prisma<br />
Plus système P facilite le montage des appareils<br />
et diminue le temps de montage.<br />
Sécurité et design <strong>en</strong> accord<br />
Multiclip pour appareillage<br />
modulaire <strong>en</strong> rangées<br />
Une pose clairem<strong>en</strong>t structurée de tous les composants et liaisons est r<strong>en</strong>due<br />
possible par des modules préfabriqués. Les connexions préfabriquées dans<br />
une gamme de courant jusqu’à 1600 A, les unités fonctionnelles modulaires pour<br />
une construction sûre dans la technique Plug-and-play, de même que des<br />
couvercles et élém<strong>en</strong>ts de protection contre les contacts directs standardisés<br />
veill<strong>en</strong>t à la sécurité nécessaire lors du montage et de l’exploitation.<br />
<strong>Schneider</strong> news<br />
7
Terminaux tactiles graphiques<br />
Magelis XBT-G<br />
Une vaste gamme performante<br />
<br />
Les avantages <strong>en</strong> un coup d’œil<br />
Ecran monochrome ou couleur<br />
<br />
Gain de temps dans la configuration<br />
et la programmation<br />
Traitem<strong>en</strong>t intellig<strong>en</strong>t des in<strong>format</strong>ions<br />
<br />
Les terminaux tactiles à affichage <strong>en</strong>tièrem<strong>en</strong>t graphique Magelis XBT-G de<br />
Telemecanique constitu<strong>en</strong>t une solution optimale pour l’exploitation de systèmes<br />
d’automation. Certains sont équipés d’un raccordem<strong>en</strong>t Ethernet intégré,<br />
de même que de connexions simultanées multiples avec Uni-Telway, Modbus,<br />
Modbus TCP/IP.<br />
Ils offr<strong>en</strong>t <strong>en</strong> conséqu<strong>en</strong>ce de vastes possibilités de communication.<br />
Les terminaux graphiques Magelis XBT-G dispos<strong>en</strong>t d’un écran monochrome<br />
ou couleur de 5 à 12”.<br />
Terminaux tactiles<br />
Magelis XBT-G avec<br />
affichage <strong>en</strong>tièrem<strong>en</strong>t<br />
graphique<br />
<strong>Schneider</strong> news<br />
Configuration et programmation rapides<br />
La configuration du terminal tactile est assurée à l’aide du logiciel de configuration<br />
compatible Windows Vijeo Designer de Telemecanique.<br />
La structure ergonomique offre plusieurs f<strong>en</strong>êtres paramétrables, qui autoris<strong>en</strong>t<br />
un développem<strong>en</strong>t du projet. Grâce à l’utilisation de Java-Scripts, le logiciel<br />
permet le traitem<strong>en</strong>t des in<strong>format</strong>ions dans le terminal opérateur XBT-G.<br />
8
Alim<strong>en</strong>tations régulées<br />
ABL 1<br />
Intégration dans les automatismes dédiés<br />
<br />
Les avantages <strong>en</strong> un coup d’œil<br />
Protection thermique incorporée<br />
<br />
Durée de vie élevée<br />
<br />
Conformité aux normes mondiales<br />
Facilité de mise <strong>en</strong> œuvre<br />
<br />
Les alim<strong>en</strong>tations régulées à découpage ABL 1 ont été spécialem<strong>en</strong>t étudiées<br />
pour fournir la t<strong>en</strong>sion continue nécessaire aux équipem<strong>en</strong>ts électriques<br />
fonctionnant <strong>en</strong> très basse t<strong>en</strong>sion de sécurité (TBTS).<br />
Déclinées <strong>en</strong> deux gammes, elles permett<strong>en</strong>t de répondre à tous les besoins<br />
r<strong>en</strong>contrés dans les machines commerciales et cataloguées.<br />
Monophasées, avec ou sans filtre anti-harmonique, elles satisfont<br />
aux normes mondiales. La technologie à découpage offre<br />
la garantie de la qualité du courant de sortie avec<br />
une régulation de ±3 %.<br />
Alim<strong>en</strong>tation électrique:<br />
ABL 1REM, monophasé<br />
60 W pour la version c 12 V<br />
60 W, 100 W, 150 W et 240 W pour<br />
les versions c 24 V<br />
ABL 1REM, monophasé avec filtre<br />
100 W pour la version c 12 V<br />
100 W, 150 W et 240 W pour<br />
les versions c 24 V<br />
Les alim<strong>en</strong>tations à<br />
découpage ABL 1 sont<br />
régulées électroniquem<strong>en</strong>t<br />
Comportem<strong>en</strong>t aux courts-circuits<br />
Les alim<strong>en</strong>tations ABL1 sont équipées d’une protection électronique et<br />
thermique. Cette protection est à réarmem<strong>en</strong>t automatique dès la disparition<br />
du défaut ce qui évite toute interv<strong>en</strong>tion ou changem<strong>en</strong>t de fusible.<br />
<strong>Schneider</strong> news<br />
9
Contrôleurs de sécurité<br />
Prev<strong>en</strong>ta XPS-MC<br />
Le premier de cordée<br />
Le Prev<strong>en</strong>ta XPS-MC constitue le nouveau modèle haut de gamme de la série<br />
des contrôleurs de sécurité Telemecanique. Jusqu’à 8 circuits de sécurité<br />
indép<strong>en</strong>dants peuv<strong>en</strong>t, avec cet appareil, être programmés et surveillés avec<br />
un choix de 22 fonctions de sécurité prédéfinies et certifiées.<br />
<br />
Les avantages <strong>en</strong> un coup d’œil<br />
Contrôleur multi-fonctions configurable<br />
par logiciel sous Windows<br />
<br />
Simplicité de personnalisation<br />
Simplicité d’installation<br />
<br />
NEW<br />
XPS-MC<br />
<strong>Schneider</strong> news<br />
XPS-MC intègre 22<br />
fonctions de sécurité<br />
certifiées dans une bibliothèque.<br />
La configuration se réalise<br />
simplem<strong>en</strong>t et rapidem<strong>en</strong>t.<br />
Simply Smart: Innovation et intellig<strong>en</strong>ce<br />
Bi<strong>en</strong>v<strong>en</strong>ue dans l’univers Simply-Smart signé Telemecanique.…<br />
Pour satisfaire aux exig<strong>en</strong>ces de performance, simplicité et modularité, <strong>Schneider</strong><br />
Electric a mobilisé son savoir-faire <strong>en</strong> créant un nouveau contrôleur de sécurité<br />
configurable. Destiné à des applications nécessitant de multiples fonctions de<br />
sécurité simultanées, le contrôleur XPS-MC vous permet d’adapter vos besoins<br />
à la complexité de vos machines.<br />
10
Contrôleurs de sécurité<br />
Prev<strong>en</strong>ta XPS-MC<br />
Un confort toujours plus grand<br />
De par ses performances, le Prev<strong>en</strong>ta XPS-MC est avant tout prédestiné<br />
à des applications avec des machines moy<strong>en</strong>nes à importantes, pour lesquelles<br />
des solutions d’automates programmables de sécurité serai<strong>en</strong>t trop complexes<br />
ou trop coûteuses. La gamme peut de façon flexible remplacer plusieurs modules<br />
de sécurité spécifiques aux tâches. Le contrôleur de sécurité apparaît dans les<br />
deux cas comme la meilleure alternative, parce qu’il est nettem<strong>en</strong>t plus avantageux<br />
et avant tout plus simple à configurer.<br />
Le Prev<strong>en</strong>ta XPS-MC existe <strong>en</strong> versions 16 ou 32 <strong>en</strong>trées. La configuration intervi<strong>en</strong>t<br />
par un logiciel de PC avec le procédé Windows bi<strong>en</strong> connu «Drag & Drop».<br />
Une interface bus est à disposition pour l’échange d’in<strong>format</strong>ions de diagnostics<br />
et de statuts, avec la commande de processus supérieure. La gamme satisfait les<br />
exig<strong>en</strong>ces de la catégorie de sécurité 4 (selon EN 954-1) et est homologuée UL/CSA.<br />
1<br />
2<br />
3<br />
XPS-MC<br />
Passer d’une solution<br />
optimum à une solution<br />
universelle avec les<br />
contrôleurs de sécurité<br />
Telemecanique.<br />
1 XPS-A.. mono fonction de sécurité de base<br />
2<br />
XPS-MP doubles fonctions de sécurité indép<strong>en</strong>dantes<br />
3<br />
XPS-MC multifonctions jusqu’à 32 <strong>en</strong>trées et 8 sorties<br />
de sécurité indép<strong>en</strong>dantes<br />
<strong>Schneider</strong> news<br />
11
Contrôleurs de sécurité<br />
Prev<strong>en</strong>ta XPS-MC<br />
Fonctions de sécurité certifiées dans la bibliothèque<br />
du logiciel de configuration XPS MCWIN:<br />
<br />
<br />
Surveillance d’arrêt d’urg<strong>en</strong>ce temporisé ou non à 1 ou 2 canaux<br />
Commande bimanuelle (type III-C selon EN 574)<br />
Surveillance de protecteur avec 1 ou 2 interrupteurs de position, avec ou<br />
sans verrouillage<br />
Surveillance de protecteur pour presses à injection et machines de soufflage<br />
Surveillance d’interrupteurs magnétiques codés<br />
Surveillance de tapis de sécurité<br />
Surveillance de barrières immatérielles à sorties statiques ou relais<br />
Détection de vitesse nulle<br />
Surveillance dynamique des vannes sur presses linéaires et exc<strong>en</strong>triques<br />
Surveillance d’un arrêt de sécurité au point mort haut sur presse exc<strong>en</strong>trique<br />
Temporisations de sécurité<br />
Fonction «Muting» pour barrières immatérielles<br />
Surveillance de commande de validation avec 2 contacts et 3 contacts<br />
Fonction logique OR<br />
Contrôleur de sécurité<br />
XPS-MC<br />
Terminal tactile Magelis<br />
Configuration flexible<br />
XPS-MC simplifie la définition et la configuration de<br />
vos applications avec son logiciel XPS MCWIN sous<br />
Windows.<br />
<strong>Schneider</strong> news<br />
Automate programmable<br />
API<br />
Diagnostic facilité et<br />
communication aisée<br />
Interface pour diagnostiquer avec un PC et pour<br />
communiquer avec des terminaux de dialogue<br />
Magelis ou des automates programmables.<br />
12
Contrôleurs de sécurité<br />
Prev<strong>en</strong>ta XPS-MC<br />
Simplicité de personnalisation<br />
XPS-MC combine souplesse et modularité dans le temps. Avec un principe de<br />
personnalisation retardée, vous pouvez choisir la fonction de sécurité souhaitée<br />
après la livraison.<br />
Simplicité d’installation<br />
XPS-MC vous permet d’améliorer votre réactivité <strong>en</strong> réduisant les temps et coûts<br />
de câblage, grâce à la suppression de la connexion physique <strong>en</strong>tre les différ<strong>en</strong>ts<br />
produits.<br />
XPS-MC: 2 exécutions<br />
16 canaux d’<strong>en</strong>trée<br />
16 <strong>en</strong>trées de sécurité<br />
4 sorties relais (2x2)<br />
6 sorties statiques<br />
Boîtier pour montage sur<br />
rail DIN<br />
Interface pour diagnostiquer<br />
avec un PC et pour<br />
communiquer avec des<br />
terminaux de dialogue<br />
Magelis ou Laptop<br />
Visualisation et diagnostic<br />
par DEL <strong>en</strong> face avant<br />
Configuration par logiciel<br />
sous Windows XPS MCWIN<br />
32 canaux d’<strong>en</strong>trée<br />
32 <strong>en</strong>trées de sécurité<br />
4 sorties relais (2x2)<br />
6 sorties statiques<br />
Boîtier pour montage sur<br />
rail DIN<br />
Interface pour diagnostiquer<br />
avec un PC et pour<br />
communiquer avec des<br />
terminaux de dialogue<br />
Magelis ou Laptop<br />
Visualisation et diagnostic<br />
par DEL <strong>en</strong> face avant<br />
Configuration par logiciel<br />
sous Windows XPS MCWIN<br />
<strong>Schneider</strong> news<br />
13
Barrières immatérielles<br />
XUS LT<br />
Interdiction de passer!<br />
La plus grande force des barrières immatérielles réside dans une protection<br />
fiable et maximale de l’espace sans grilles mobiles.<br />
Cet avantage de principe sur le plan de la sécurité et de la manipulation peut<br />
aujourd’hui s’adresser à de très nombreuses situations pratiques et spatiales.<br />
Les nouvelles barrières immatérielles Telemecanique de la série Prev<strong>en</strong>ta<br />
XUS-LT convi<strong>en</strong>n<strong>en</strong>t tout particulièrem<strong>en</strong>t à cet <strong>en</strong>droit. Grâce à la fonction<br />
blanking, elles inhib<strong>en</strong>t différ<strong>en</strong>ts faisceaux de façon ciblée du champ de sécurité<br />
pour tout simplem<strong>en</strong>t «négliger» les obstacles construits.<br />
La même chose s’applique lors de situations où de la matière est am<strong>en</strong>ée ou<br />
prélevée de la zone protégée. Jusqu’à 2 faisceaux peuv<strong>en</strong>t être ici inhibés de<br />
façon variable à un <strong>en</strong>droit quelconque (floating blanking) ou la totalité de la<br />
barrière immatérielle peut être mom<strong>en</strong>taném<strong>en</strong>t désactivée (muting).<br />
<br />
Les avantages <strong>en</strong> un coup d’œil<br />
Montage et installation simples<br />
<br />
Fonctions intégrées<br />
<br />
Construction compacte<br />
<br />
Design agréable<br />
<strong>Schneider</strong> news<br />
Barrière immatérielle XUS LT<br />
de la gamme compacte<br />
35 x 50 mm<br />
14
Barrières immatérielles<br />
XUS LT<br />
Flexibilité maximum<br />
Offre complète<br />
Les barrières immatérielles permett<strong>en</strong>t, tout <strong>en</strong> protégeant les opérateurs face<br />
à leurs machines, de laisser totalem<strong>en</strong>t ou partiellem<strong>en</strong>t libre l’accès à la zone<br />
dangereuse dans les phases de chargem<strong>en</strong>ts/déchargem<strong>en</strong>ts ou <strong>en</strong>core de<br />
réglages et de maint<strong>en</strong>ance.<br />
1<br />
1<br />
2<br />
Facilité d’alignem<strong>en</strong>t de l’émetteur et du<br />
récepteur, grâce aux témoins DELs rouges<br />
visibles de chaque faisceau.<br />
Une DEL sur le récepteur indique le ou les faisceaux<br />
non alignés. Il faut alors régler la barrière jusqu’à<br />
l’extinction de toutes les DEL.<br />
2<br />
Intégration des fonctions d’inhibition fixe<br />
(blanking), d’inhibition mobile (floating blanking),<br />
de surveillance des relais externes (EDM) et d’<strong>en</strong>trées<br />
test sur toute la gamme des barrières.<br />
Compacité des barrières avec des dim<strong>en</strong>sions<br />
3 réduites de 35 x 50 mm.<br />
4<br />
Raccordem<strong>en</strong>t rapide par des connecteurs M12<br />
<strong>en</strong> couleur harmonisée avec la couleur de la<br />
barrière.<br />
Conception aisée d’une application grâce au<br />
5 logiciel «Protect Area Design». Celui-ci intègre<br />
égalem<strong>en</strong>t les applications avec tapis de sécurité.<br />
3<br />
4<br />
5<br />
Ces barrières supprim<strong>en</strong>t avantageusem<strong>en</strong>t les fermetures mécaniques partout<br />
où les risques de projections, éclatem<strong>en</strong>t d’objets ou autres ne mett<strong>en</strong>t pas<br />
<strong>en</strong> danger les opérateurs.<br />
<strong>Schneider</strong> news<br />
15
La compét<strong>en</strong>ce n’est pas un vain mot<br />
Service Suisse<br />
Service… <strong>en</strong> tout temps…<br />
…et <strong>en</strong><br />
tout lieu<br />
www.schneider-electric.ch<br />
S’appuyant sur son expertise et ses compét<strong>en</strong>ces d’industriel, <strong>Schneider</strong><br />
Electric complète son offre de produits et de solutions par des services.<br />
En Suisse et dans le monde <strong>en</strong>tier, ils font gagner performance et productivité<br />
aux cli<strong>en</strong>ts du Groupe. Le Service Suisse offre sa propre Hotline.<br />
<strong>Schneider</strong> news<br />
<br />
<br />
<br />
<br />
RETROFIT: Garantie de la disponibilité des installations<br />
Réduction minimum des temps d'arrêt des installations<br />
Accroissem<strong>en</strong>t de la disponibilité des installations et réduction du risque de défaillance<br />
Prolongation de la longévité de l'<strong>en</strong>semble des installations<br />
Nouvelles fonctions supplém<strong>en</strong>taires et importantes disponibles après trans<strong>format</strong>ion<br />
Ser<strong>en</strong>ity: Accroître la productivité des installations<br />
Managem<strong>en</strong>t de l'énergie Consommation d’énergie maîtrisée, calcul des coûts<br />
Surveillance de sa qualité Des optimisations constantes accroiss<strong>en</strong>t la sécurité des installations<br />
Managem<strong>en</strong>t des composants Interv<strong>en</strong>tion et prév<strong>en</strong>tion, analyse<br />
Disponibilité des systèmes Base de données avec des estimations<br />
CAMSoft: Part<strong>en</strong>ariat et professionnalisme<br />
Base de données de tous les composants installés sur place<br />
Maint<strong>en</strong>ance ciblée Seulem<strong>en</strong>t autant que nécessaire<br />
Protection des données Pas de perte de temps pour leur rétablissem<strong>en</strong>t<br />
Modernisation ciblée Protection des investissem<strong>en</strong>ts, bases de budget<br />
CIS et Hotline: Prés<strong>en</strong>ce locale et <strong>en</strong> tout temps dans le monde <strong>en</strong>tier<br />
Prés<strong>en</strong>ce dans 130 pays du monde<br />
Personnel spécialisé compét<strong>en</strong>t avec une expéri<strong>en</strong>ce pratique<br />
Disponibilité mondiale des matériaux<br />
Hotline <strong>en</strong> Suisse avec numéro gratuit 0800 71 81 91<br />
Service Suisse<br />
16
La compét<strong>en</strong>ce n’est pas un vain mot<br />
Service Suisse<br />
RETROFIT<br />
Garantie de la disponibilité des installations<br />
Anci<strong>en</strong> disjoncteur<br />
Selpact B6<br />
(630…1000 A)<br />
Nouveau disjoncteur<br />
Masterpact NT<br />
(630…1600 A)<br />
<br />
Vous avez, il y a des années, opté pour un produit de <strong>Schneider</strong> Electric.<br />
<strong>Schneider</strong> Electric suit les progrès de la technique ainsi que les att<strong>en</strong>tes <strong>en</strong><br />
augm<strong>en</strong>tation croissante des utilisateurs de nos produits et prés<strong>en</strong>te <strong>en</strong> conséqu<strong>en</strong>ce<br />
de façon continue de nouveaux systèmes et composants, qui <strong>en</strong><br />
premier lieu accroiss<strong>en</strong>t la productivité et la transpar<strong>en</strong>ce de leur application.<br />
Mais qu’advi<strong>en</strong>t-il alors dans ces phases de r<strong>en</strong>ouvellem<strong>en</strong>t des composants<br />
existants qui ne sont plus commercialisés? <strong>Schneider</strong> Electric a développé pour<br />
les domaines<br />
disjoncteurs de puissance des types Merlin Gerin Selpact, DA et Masterpact M<br />
anci<strong>en</strong>s modèles des disjoncteurs d’ABB, Moeller Electric et Siem<strong>en</strong>s<br />
automates programmables de la série Telemecanique TSX 7<br />
d’intéressants kits RETROFIT. Avec ces possibilités de modernisation, nous<br />
protégeons vos investissem<strong>en</strong>ts, augm<strong>en</strong>tons la disponibilité de vos installations<br />
et vous ouvrons, avec de nouvelles fonctions des appareils, des possibilités<br />
supplém<strong>en</strong>taires des points de vue in<strong>format</strong>ions et transpar<strong>en</strong>ce des installations.<br />
Ser<strong>en</strong>ity<br />
Managem<strong>en</strong>t de l'énergie<br />
L’outil de managem<strong>en</strong>t de l’énergie Ser<strong>en</strong>ity, basé sur la technologie Web, vous<br />
permet de faire observer, analyser et optimiser votre installation par différ<strong>en</strong>ts<br />
spécialistes internes et externes, très simplem<strong>en</strong>t par l’accès commun au Web.<br />
CAMSoft<br />
Part<strong>en</strong>ariat et professionnalisme<br />
Cet outil, destiné au technici<strong>en</strong> de service de <strong>Schneider</strong> Electric, vous garantit<br />
une procédure professionnelle dans le suivi de vos installations. Tous les<br />
composants utilisés par nos soins (même de fabrication étrangère) sont<br />
incorporés dans CAMSoft et <strong>en</strong>registrés avec les données propres aux appareils.<br />
Tous les paramètres spécifiques aux installations sont mémorisés et peuv<strong>en</strong>t être<br />
activés à tout mom<strong>en</strong>t. Chaque interv<strong>en</strong>tion de service est protocolée de façon<br />
détaillée.<br />
CIS<br />
Prés<strong>en</strong>ce mondiale<br />
CIS (Customer International Support) vous aide à vous profiler dans le monde<br />
<strong>en</strong>tier <strong>en</strong> tant que premier équipem<strong>en</strong>tier de machines (OEM), dans le domaine<br />
SAV auprès de vos cli<strong>en</strong>ts finaux. Vous bénéficiez d'un énorme avantage<br />
concurr<strong>en</strong>tiel avec la disponibilité du matériel CIS dans le monde <strong>en</strong>tier et un<br />
support local sans restrictions.<br />
La Hotline 0800 71 81 91 (p<strong>en</strong>dant les heures de bureau) est la liaison directe<br />
au service <strong>en</strong> Suisse depuis le 1er juillet <strong>2004</strong>. Nous vous garantissons des voies<br />
courtes et non bureaucratiques à un service après-v<strong>en</strong>te efficace. Le but de<br />
<strong>Schneider</strong> Electric est la disponibilité de vos installations.<br />
<strong>Schneider</strong> news<br />
17
Modules logiques<br />
Zelio Logic II<br />
Une souplesse inégalée<br />
La nouvelle génération des modules Zelio Logic est destinée au service et<br />
à la conduite d’automatismes simples. Grâce à leur simplicité et leur flexibilité<br />
depuis le démarrage du projet jusqu’au contrôle de votre application, ils sont<br />
particulièrem<strong>en</strong>t intéressants.<br />
<br />
Les avantages <strong>en</strong> un coup d’œil<br />
Une souplesse inégalée<br />
<br />
Plus de fonctions préprogrammées<br />
<br />
Une programmation rapide<br />
<br />
Une programmation sûre<br />
NEW<br />
Fonctions préprogrammées<br />
Fonctions logiques<br />
Les deux gammes Zelio Logic II<br />
Les gammes compactes (avec 10, 12 ou 20 E/S) ou modulaires (avec 10 et 26<br />
E/S, ext<strong>en</strong>sibles jusqu’à 40 E/S) vous offr<strong>en</strong>t une solution pour chaque problème.<br />
Une programmation simple et rapide <strong>en</strong> blocs de fonctions FBD (programmation<br />
par blocs fonctions), ou langage à contacts, offre une solution d’av<strong>en</strong>ir qui ti<strong>en</strong>t<br />
compte des variations dans le programme.<br />
Les appareils sont programmables et paramétrables suivant votre meilleure<br />
conv<strong>en</strong>ance, directem<strong>en</strong>t avec les touches du module via le m<strong>en</strong>u de navigation<br />
sur l’écran à cristaux liquides avec rétro-éclairage ou sur PC à l’aide du logiciel<br />
très convivial et interactif ZelioSoft!<br />
<strong>Schneider</strong> news<br />
Entrées / Sorties<br />
Le module de communication Zelio Logic Com<br />
Le module de communication Zelio Logic Com surveille et commande vos installations<br />
fonctionnant sans personnel, il réduit ainsi vos coûts de maint<strong>en</strong>ance.<br />
Il conti<strong>en</strong>t 23 fonctions préprogrammées et une foule de tools intellig<strong>en</strong>ts.<br />
18
L’in<strong>format</strong>ion pour tous<br />
<strong>Schneider</strong> Newsletter<br />
www.schneider-electric.ch News Newsletter<br />
Vous êtes-vous déjà abonné<br />
à la Newsletter de <strong>Schneider</strong><br />
Electric?<br />
Newsletter vous informe sur les<br />
Nouveautés produits<br />
Contrats et référ<strong>en</strong>ces<br />
nationaux et internationaux<br />
Services<br />
Ev<strong>en</strong>ts<br />
Fin de commercialisation<br />
In<strong>format</strong>ions financières<br />
Inscrivez-vous maint<strong>en</strong>ant:<br />
www.schneider-electric.ch News Newsletter<br />
et vous recevrez régulièrem<strong>en</strong>t nos <strong>Schneider</strong>-News<br />
directem<strong>en</strong>t à votre écran.<br />
Nous sommes prés<strong>en</strong>ts pour vous!<br />
Votre équipe <strong>Schneider</strong><br />
Notre prés<strong>en</strong>ce mondiale<br />
Une disponibilité perman<strong>en</strong>te<br />
Plus de 5000 points de v<strong>en</strong>te dans 130 pays.<br />
Vous êtes assurés de trouver partout la gamme de<br />
produits conformes à vos besoins et répondant aux<br />
normes des pays utilisateurs.<br />
Assistance technique où que vous soyez.<br />
Nos technici<strong>en</strong>s sont à votre disposition pour étudier<br />
avec vous des solutions personnalisées.<br />
<strong>Schneider</strong> Electric vous apporte toute l’assistance<br />
technique nécessaire à travers le monde.<br />
<strong>Schneider</strong> Electric (Suisse) SA<br />
Dépt. Communication<br />
Scherm<strong>en</strong>waldstrasse 11<br />
Case postale<br />
3063 Ittig<strong>en</strong><br />
www.schneider-electric.ch<br />
Impressum<br />
Editeur:<br />
<strong>Schneider</strong> Electric (Suisse) SA<br />
Scherm<strong>en</strong>waldstrasse 11<br />
3063 Ittig<strong>en</strong><br />
Téléphone 031 917 33 33<br />
Téléfax 031 917 33 66<br />
www.schneider-electric.ch<br />
Parution:<br />
Semestrielle <strong>en</strong> allemand<br />
et <strong>en</strong> français<br />
Concept et réalisation:<br />
Atelier Eicher<br />
6010 Kri<strong>en</strong>s<br />
Rédaction:<br />
Gilbert Perrier<br />
Communication<br />
Impression et <strong>en</strong>voi:<br />
Multicolor Print AG<br />
6341 Baar<br />
Veuillez noter s.v.p. au dos de la carte-réponse,<br />
les changem<strong>en</strong>ts d’adresse. Merci.
L’efficacité des solutions Telemecanique<br />
L’offre de<br />
Telemecanique<br />
Associés <strong>en</strong>tre eux, les produits Telemecanique<br />
apport<strong>en</strong>t des solutions de qualité à toutes les<br />
fonctions d’Automatismes et de Contrôle de vos<br />
applications.<br />
La marque qui mérite votre confiance.<br />
<strong>Schneider</strong> Electric (Suisse) SA<br />
Scherm<strong>en</strong>waldstrasse 11<br />
3063 Ittig<strong>en</strong><br />
Tél. 031 917 33 33<br />
Fax 031 917 33 66<br />
www.schneider-electric.ch<br />
En Budron H14<br />
1052 Le Mont-sur-Lausanne<br />
Tél. 021 654 07 00<br />
Fax 021 654 07 01<br />
Veuillez s.v.p. nous faire parv<strong>en</strong>ir les docum<strong>en</strong>tations suivantes:<br />
Page(s)<br />
C<strong>en</strong>trales de mesure PM DOC37238 2<br />
Disjoncteurs de puissance Compact NS DOC05492 4-6<br />
Armoires Prisma Plus DOCPPRISMAPLUSF 7<br />
Terminaux graphiques Magelis XBT-G DOC64946 8<br />
Contrôleurs de sécurité Prev<strong>en</strong>ta XPS-MC DIA4ED1031207FR 10-13<br />
Barrières immatérielles Prev<strong>en</strong>ta XUS-L DIA4ED1040906FR 14-15<br />
Modules logiques Zelio Logic II DOC70254 18<br />
Autres docum<strong>en</strong>tations actuelles<br />
Catalogue Power Logic System<br />
(Mesurer, contrôler et optimiser l’énergie) DOC37238<br />
Catalogue départ-moteur Tesys Modèle U DOC74594<br />
Catalogue démarreurs Altistart 01 DOC71788<br />
Catalogue variateurs de vitesse Altivar 31 DOC63909<br />
Catalogue détection Global Detection DOC54746<br />
PP<br />
3063 Ittig<strong>en</strong><br />
Weggezog<strong>en</strong>,<br />
Nachs<strong>en</strong>defrist abgelauf<strong>en</strong>.<br />
A déménagé.<br />
Délai de réexpédition expiré.<br />
Traslocato.<br />
Termine di rispedizione<br />
scaduto.<br />
Adressberichtigung meld<strong>en</strong><br />
Zutreff<strong>en</strong>des durchkreuz<strong>en</strong> – Marquer ce qui convi<strong>en</strong>t<br />
Porre una crocetta secondo il caso<br />
Adresse<br />
ung<strong>en</strong>üg<strong>en</strong>d<br />
insuffisante<br />
Indirizzo<br />
insuffizi<strong>en</strong>te<br />
Unbekannt<br />
Inconnu<br />
Sconosciuto<br />
Abgereist<br />
ohne Adressangabe<br />
Parti<br />
sans laisser d’adresse<br />
Partito<br />
s<strong>en</strong>za lascare indirizzo
Changer de langue
