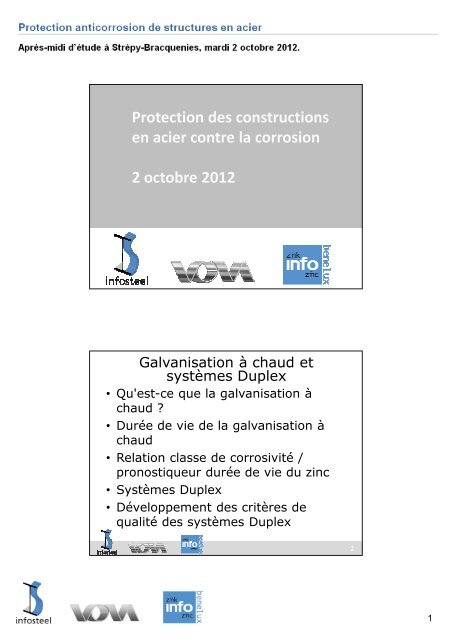

<strong>Protection</strong> des constructions<br />
en acier contre la corrosion<br />
2 octobre 2012<br />
1<br />
Galvanisation à <strong>chaud</strong> <strong>et</strong><br />
systèmes Duplex<br />
• Qu'est-ce que la <strong>galvanisation</strong> à<br />
<strong>chaud</strong> ?<br />
• Durée de vie de la <strong>galvanisation</strong> à<br />
<strong>chaud</strong><br />
• Relation classe de corrosivité /<br />
pronostiqueur durée de vie du zinc<br />
• Systèmes Duplex<br />
• Développement des critères de<br />
qualité des systèmes Duplex<br />
2<br />
1
Galvanisation à <strong>chaud</strong><br />
• Application d'un revêtement<br />
<strong>anticorrosion</strong> sur l'acier <strong>par</strong><br />
immersion dans le zinc fondu<br />
• Température ± 450°C (<strong>par</strong>fois 530°C)<br />
• Normalisée selon :<br />
• EN ISO 1461<br />
• EN ISO 14713-1 & 2<br />
• EN 10240<br />
3<br />
Galvanisation à <strong>chaud</strong><br />
4<br />
2
Galvanisation à <strong>chaud</strong><br />
• Propriétés :<br />
• recyclable<br />
• application fiable, couche étanche<br />
• protection intérieure des corps creux<br />
• contrôle simple<br />
• adhérence excellente <strong>et</strong> résistance à<br />
l'usure élevée<br />
• bonne protection des bords <strong>et</strong> arêtes<br />
• protection cathodique<br />
• entr<strong>et</strong>ien réduit grâce à une longue durée<br />
de vie<br />
5<br />
Durée de vie de la <strong>galvanisation</strong> à<br />
<strong>chaud</strong><br />
• Le zinc est un métal commun<br />
• Par réaction avec le C0 2 de l’air,<br />
formation d'une couche stable de<br />
carbonate de zinc basique (patine de<br />
zinc)<br />
• La durée de vie dépend de<br />
l'épaisseur du revêtement de zinc <strong>et</strong><br />
de la corrosivité de l'environnement<br />
6<br />
3
Épaisseur de revêtement de la<br />
<strong>galvanisation</strong> à <strong>chaud</strong><br />
• Dépend de l'épaisseur <strong>et</strong> de la<br />
composition du matériel<br />
• Selon EN ISO 1461 :<br />
Épaisseur<br />
(mm)<br />
Épaisseur de la<br />
couche de zinc<br />
Masse de la<br />
couche de zinc<br />
> 6 85 µm 610 g/m 2<br />
> 3 à ≤ 6 70 µm 505 g/m 2<br />
≥ 1,5 à ≤ 3 55 µm 395 g/m 2<br />
< 1,5 45 µm 325 g/m 2<br />
7<br />
Vitesse de corrosion <strong>et</strong> durée de<br />
vie du zinc<br />
Épaisseur du matériel > 6 mm<br />
Épaisseur couche de zinc 85 µm<br />
Classe<br />
Vitesse de<br />
corrosion zinc<br />
µm/an<br />
Durée de vie<br />
minimale<br />
C2 0 à 0,7 85 / 0,7 = >100 ans<br />
C3 0,7 à 2,1 85 / 2,1 = >40,5 ans<br />
C4 2,1 à 4,2 85 / 4,2 = >20,2 ans<br />
C5M 4,2 à 8,4 85 / 8,4 = >10,1 ans<br />
8<br />
4
Viaduc d'Almen (année de<br />
construction 1945)<br />
Photo<br />
2007<br />
9<br />
Viaduc d'Almen (année de<br />
construction 1945)<br />
Photo<br />
2007<br />
10<br />
5
Barrière acoustique (2006)<br />
11<br />
Barrière acoustique (2006)<br />
12<br />
6
Plateforme de stockage de<br />
conteneurs frigorifiques (2009)<br />
13<br />
Maison d'habitation (2008)<br />
14<br />
7
Pronostiqueur de la durée de vie<br />
du zinc<br />
• Développé à la demande de l'IZA<br />
• Basé sur 6 <strong>par</strong>amètres :<br />
• Pluviosité (mm/an)<br />
• Chlorures (mg/m 2 /jour)<br />
• S0 2 (mg/m 2 /jour ou µg/m 3 )<br />
• Humidité relative (%)<br />
• Température (°C)<br />
• Plein air / sous abri / intérieur<br />
15<br />
Pronostiqueur de la durée de vie<br />
du zinc<br />
16<br />
8
Pronostiqueur de la durée de vie<br />
du zinc<br />
17<br />
Pronostiqueur de la durée de vie<br />
du zinc<br />
18<br />
9
Pronostiqueur de la durée de vie<br />
du zinc<br />
19<br />
Systèmes Duplex<br />
• Galvanisation à <strong>chaud</strong> avec un<br />
revêtement organique<br />
• Système de peinture liquide<br />
• Système de peinture poudre<br />
• Objectif :<br />
• Donner de la couleur<br />
• Prolongation de la durée de vie<br />
20<br />
10
Systèmes Duplex<br />
• Eff<strong>et</strong> synergique :<br />
• Durée de vie zinc(a) + durée de vie<br />
système de peinture (b)=>a+b<br />
• Normalisés selon :<br />
• EN ISO 12944 (peinture liquide)<br />
• EN 15773 (peinture poudre)<br />
• EN 13438 (peinture poudre)<br />
• GSB ST 663 (peinture poudre)<br />
21<br />
Systèmes Duplex<br />
• Prétraitement :<br />
• Grenaillage<br />
• Chimique<br />
• Chromatage<br />
• Phosphatage<br />
• Sans chrome<br />
• Types de peinture :<br />
• Époxy (liquide & poudre)<br />
• Polyuréthane (liquide & poudre)<br />
• Polyester (poudre)<br />
22<br />
11
Écran antibruit Amstelveen<br />
(1985)<br />
Photo 2012<br />
23<br />
Écran antibruit Amstelveen<br />
(1985)<br />
Photo 2012<br />
24<br />
12
Couverture (2009)<br />
25<br />
Couverture (2009)<br />
26<br />
13
Gare de Louvain (2006)<br />
27<br />
Critères de qualité<br />
• Différents critères<br />
• Critères de qualité VISEM<br />
• DBD 1197<br />
• GSB ST 663<br />
• Nouvelle initiative :<br />
Critères de qualité des<br />
systèmes de peinture<br />
liquide <strong>et</strong> poudre sur le zinc<br />
28<br />
14
Critères de qualité<br />
• Collaboration entre :<br />
• SVMB Pays-Bas<br />
• VISEM Pays-Bas<br />
• VOM Belgique<br />
• VOM Pays-Bas<br />
• InfoZinc Benelux<br />
29<br />
• Objectif :<br />
Critères de qualité<br />
Ensemble de critères largement<br />
soutenu pour la conservation de<br />
l'acier au moyen de :<br />
• métallisation + système de peinture<br />
• <strong>galvanisation</strong> à <strong>chaud</strong> + système de<br />
peinture<br />
30<br />
15
