SèCHE-SERVIETTES HAZEL(type HZ / HZ2) - Thermic

XXXXXXXXXXXXXX
XXXXXXXXXXXXXXXX
XXXXXXXXXXXXXX
XXXXXXXXXXXXXXXX

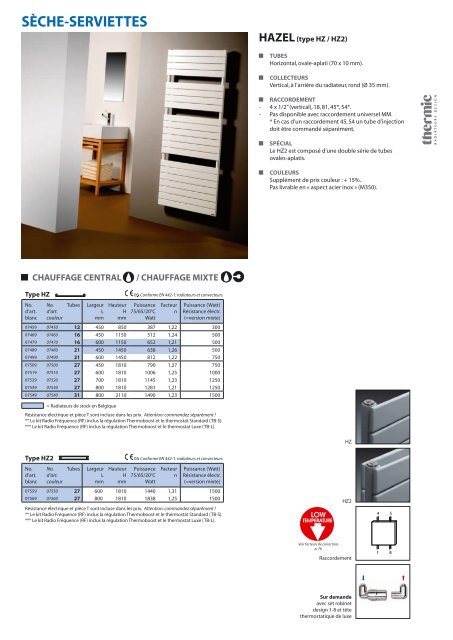

SèCHE-SERVIETTES
HAZEL (type HZ / HZ2)
TUBES
Horizontal, ovale-aplati (70 x 10 mm).
COLLECTEURS
Vertical, à l’arrière du radiateur, rond (Ø 35 mm).
RACCORDEMENT
- 4 x 1/2” (vertical), 18, 81, 45*, 54*.
- Pas disponible avec raccordement universel MM.
* En cas d’un raccordement 45, 54 un tube d’injection
doit être commandé séparément.
SPÉCIAL
Le HZ2 est composé d’une double série de tubes
ovales-aplatis.
COULEURS
Supplément de prix couleur : + 15%.
Pas livrable en « aspect acier inox » (M350).
K(R)M
D(R)M
HRBM
HZ1/2
chauffage MAX
110° central
QUALITY
10
Type HZ
No.
d’art.
blanc
No.
d’art.
couleur
Tubes
Largeur
L
mm
Hauteur
H
mm
Puissance
75/65/20°C
Watt
Facteur
n
Puissance (Watt)
Résistance électr.
(=version mixte)
07459 07450 12 450 850 387 1,22 300
07469 07460 16 450 1150 512 1,24 500
07479 07470 16 600 1150 652 1,21 500
07489 07480 21 450 1450 638 1,26 500
07499 07490 21 600 1450 812 1,22 750
07509 07500 27 450 1810 790 1,27 750
07519 07510 27 600 1810 1006 1,25 1000
07529 07520 27 700 1810 1145 1,23 1250
07539 07530 27 800 1810 1281 1,21 1250
07549 07540 31 800 2110 1490 1,23 1500
= Radiateurs de stock en Belgique
/ chauffage MAX
110° QUALITY
10 mixte
XXXXXXXXXXXXXX
XXXXXXXXXXXXXXXX
MAX
Conforme EN 442-1: 110° radiateurs QUALITY
10 et convecteurs.
Résistance électrique et pièce T sont incluse dans les prix. Attention: commandez séparément !
** Le kit Radio Fréquence (RF) inclus la régulation Thermoboost et le thermostat Standard (TB-S).
*** ±10° Le kit Radio Fréquence (RF) inclus la régulation Thermoboost et le thermostat Luxe (TB-L).
HZ
Type HZ2
No.
d’art.
blanc
No.
d’art.
couleur
Tubes
Largeur
L
mm
Hauteur
H
mm
Conforme EN 442-1: radiateurs et convecteurs.
Puissance
75/65/20°C
Watt
Facteur
n
Puissance (Watt)
Résistance électr.
(=version mixte)
07559 07550 27 600 1810 1440 1,31 1500
07569 07560 27 800 1810 1838 1,25 1500
Résistance ±10° électrique et pièce T sont incluse dans les prix. Attention: commandez séparément !
** Le kit Radio Fréquence (RF) inclus la régulation Thermoboost et le thermostat Standard (TB-S).
*** Le kit Radio Fréquence (RF) inclus la régulation Thermoboost et le thermostat Luxe (TB-L).
HZ2
4 5
Voir facteurs de correction,
p. 76.
Raccordement
1 8
±10°
Sur demande
avec set robinet
design 1-8 et tête
thermostatique de luxe

XXXXXXXXXXXXXX
XXXXXXXXXXXXXXXX
XXXXXXXXXXXXXX
XXXXXXXXXXXXXXXX
chauffage MAX
110° mixte
QUALITY
10
/ chauffage électrique
HAZEL (type HZ / HZ2 / HZ-EL)
MAX
110° QUALITY
10
XXXXXXXXXXXXXX
XXXXXXXXXXXXXXXX
MAX
110° QUALITY
10
XXXXXXXXXXXXXX
XXXXXXXXXXXXXXXX
Régulation Thermoboost (TB)
Option: Thermoboost en gris
Thermostat Standard (TB-S)
Thermostat Luxe (TB-L)
option POSITIONNEMENT LIBRE HZ
Radiateurs dans la couleur RAL 9016 :
2 fixations latérales, 1 pied (H= 150 mm) et 1 rosette dans la couleur concernée.
Radiateurs dans les autres couleurs :
2 fixations latérales, 1 pied (H= 150 mm) et 1 rosette chromée.
Attention : dans ce cas le set robinet 50 mm n’est pas possible.
Type HZ2
Couleur RAL 9016 Pergamon Autres couleurs
No. d’art. 01759 01753 01750
raccordement Set robinet design (pour raccordement 1-8) et tête thermostatique (sur demande)
Equerre gauche
Couleur RAL 9016 Chromé
No. d’art. 01459 01454
HK(R)M
Equerre DROIT
Couleur RAL 9016 Chromé
No. d’art. 01469 01464
adaptateurs
No. d’art.
Adaptateur pour tube cuivre diamètre 12 mm (10 pièces). 60391
Adaptateur pour tube cuivre diamètre 14 mm (10 pièces). 60394
Adaptateur pour tube plastique (PEX) et multicouche
(PEX avec couche aluminium) 16 x 2 mm (10 pièces).
60393
Cuivre sans douille de
renforcement
pex / multicouche
HD(R)M
HZ-EL chauffage électrique
HRM/HR2/HRBM
No. d’art. 110° Tubes QUALITY
10 Largeur Hauteur Poids Puissance
blanc couleur L H Watt
mm mm kg.
HAZEL HZ-EL (droit)
HZ1/2
MAX
37609 37600 18 500 1205 22,20 750
37619 37610 27 500 1805 32,00 1000
37629 37620 27 600 1805 38,50 1250
37639 37630 29 700 1925 46,70 1500
Ces radiateurs ne sont pas possibles en couleur M350,
aspect acier inox.
±10°
