Instructions de montage E-Panel horizontal - Thermic

MONTAGEVOORSCHRIFT
MONTAGE - ANLEITUNG
MOUNTING INSTRUCTIONS
INSTRUCTIONS DE MONTAGE
E-PANEL

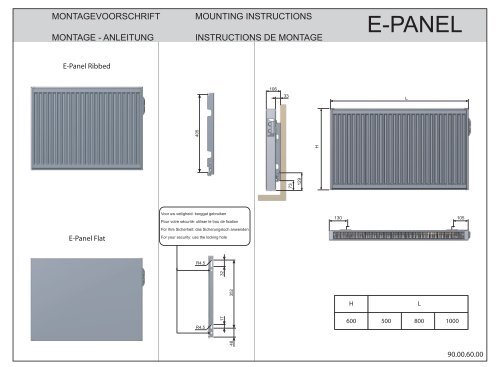

E-Panel Ribbed
106
33
L
73
129
H
405
E-Panel Flat
Voor uw veiligheid: borggat gebruiken
Pour votre sécurité: utiliser le trou de fixation
Für Ihre Sicherheit: das Sicherungsloch anwenden
For your security: use the locking hole
130 105
R4.5
R4.5
17 32
48 352
H
600 500 800 1000
L
90.00.60.00

E-PANEL AVEC FIL PILOTE
F
Sommaire:
• Présentation
• Fonctionnement de l’appareil
• Spécifications techniques
E-panel ribbed
E-panel flat
PRÉSENTATION
Ce radiateur E-Panel en couleur RAL 9016 est disponible dans les modèles suivants:
Largeur
(mm)
Hauteur
(mm)
Profondeur
(mm)
Puissance
elec. (Watt)
500 600 73 750
800 600 73 1000
1000 600 73 1500
FONCTIONNEMENT DE L’APPAREIL
= Température de confort
= Réduction de nuit
= Programme Fil Pilote
= Protection antigel
STOP = Mode d’arrêt
LED
Régulation thermique * = 5°C
I = 10°C
II = 15°C
III = 20°C
IV = 26°C
V = 30°C
On peut régler la température de confort en tournant le cadran de réglage.
■ Indicateur LED
• Voyant vert: le radiateur ne chauffe pas (la température de confort est réglée à un niveau plus bas que la température
ambiante).
• Voyant rouge: le radiateur chauffe
• Intermittent vert/rouge: la sonde de température est défectueuse.
• Vert clignotant: position réduit ou fil pilote réduit
• Vert en flash: 1 flash off court: ordre -1°C
2 flashs off court: ordre -2°C
1 flash on court: ordre hors gel
SPÉCIFICATIONS TECHNIQUES
• Alimentation: 230VAC
• Classe d’isolation II
• IP X1
• Plage de réglage de la température: de +5°C à +30°C
• Régulation thermique par un régulateur marche/arrêt à action chronoproportionelle
• Mode de régulation: ON et OFF
• Câble d’alimentation (1,2m): Brun = phase, Bleu = neutre, Noir = Fil Pilote
• Température de fonctionnement: 0°C à 60°C
• Précision température:
