XXXXXXXXXXXXXX<br />
XXXXXXXXXXXXXXXX<br />

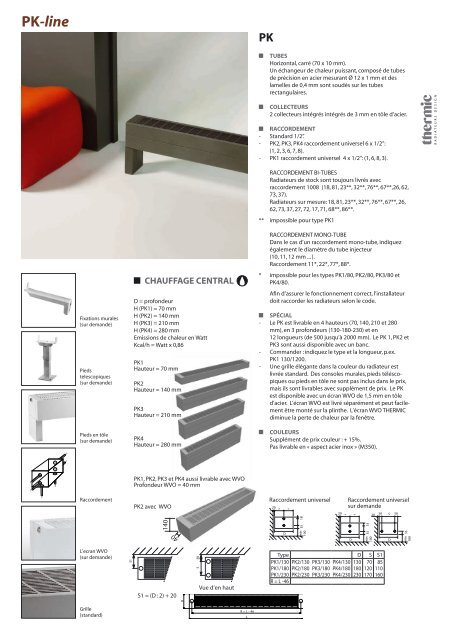

<strong>PK</strong>-<strong>line</strong><br />
<strong>PK</strong><br />
TUBES<br />
Horizontal, carré (70 x 10 mm).<br />
Un échangeur de chaleur puissant, composé de tubes<br />
de précision en acier mesurant Ø 12 x 1 mm et des<br />
lamelles de 0,4 mm sont soudés sur les tubes<br />
rectangulaires.<br />
COLLECTEURS<br />
2 collecteurs intégrés intégrés de 3 mm en tôle d’acier.<br />
RACCORDEMENT<br />
- Standard 1/2”.<br />
- <strong>PK</strong>2, <strong>PK</strong>3, <strong>PK</strong>4 raccordement universel 6 x 1/2”:<br />
(1, 2, 3, 6, 7, 8).<br />
- <strong>PK</strong>1 raccordement universel 4 x 1/2”: (1, 6, 8, 3).<br />
RACCORDEMENT BI-TUBES<br />
Radiateurs de stock sont toujours livrés avec<br />
raccordement 1008 (18, 81, 23**, 32**, 76**, 67**,26, 62,<br />
73, 37).<br />
Radiateurs sur mesure: 18, 81, 23**, 32**, 76**, 67**, 26,<br />
62, 73, 37, 27, 72, 17, 71, 68**, 86**.<br />
** impossible pour type <strong>PK</strong>1<br />
RACCORDEMENT MONO-TUBE<br />
Dans le cas d’un raccordement mono-tube, indiquez<br />
également le diamètre du tube injecteur<br />
(10, 11, 12 mm ... ).<br />
Raccordement 11*, 22*, 77*, 88*.<br />
chauffage MAX<br />
110° central<br />
QUALITY<br />
10<br />
* impossible pour les types <strong>PK</strong>1/80, <strong>PK</strong>2/80, <strong>PK</strong>3/80 et<br />
<strong>PK</strong>4/80.<br />
6<br />
7<br />
Fixations murales<br />
(sur demande)<br />
Pieds<br />
telescopiques<br />
(sur demande)<br />
D = profondeur<br />
H (<strong>PK</strong>1) = 70 mm<br />
H (<strong>PK</strong>2) = 140 mm<br />
H (<strong>PK</strong>3) = 210 mm<br />
H (<strong>PK</strong>4) = 280 mm<br />
Emissions de chaleur en Watt<br />
Kcal/h = Watt x 0,86<br />
<strong>PK</strong>1<br />
Hauteur = 70 mm<br />
<strong>PK</strong>2<br />
Hauteur = 140 mm<br />
<strong>PK</strong>3<br />
Hauteur = 210 mm<br />
Afin d’assurer le fonctionnement correct, l’installateur<br />
doit raccorder les radiateurs selon le code.<br />
SPÉCIAL<br />
- Le <strong>PK</strong> est livrable en 4 hauteurs (70, 140, 210 et 280<br />
mm), en 3 profondeurs (130-180-230) et en<br />
12 longueurs (de 500 jusqu’à 2000 mm). Le <strong>PK</strong> 1, <strong>PK</strong>2 et<br />
<strong>PK</strong>3 sont aussi disponible avec un banc.<br />
- Commander : indiquez le type et la longueur, p.ex.<br />
<strong>PK</strong>1 130/1200.<br />
- Une grille élégante dans la couleur du radiateur est<br />
livrée standard. Des consoles murales, pieds téléscopiques<br />
ou pieds en tôle ne sont pas inclus dans le prix,<br />
mais ils sont livrables avec supplément de prix. Le <strong>PK</strong><br />
est disponible avec un écran WVO de 1,5 mm en tôle<br />
d’acier. L’écran WVO est livré séparément et peut facilement<br />
être monté sur la plinthe. L’écran WVO THERMIC<br />
diminue la perte de chaleur par la fenêtre.<br />
3<br />
2<br />
1<br />
8<br />
Pieds en tôle<br />
(sur demande)<br />
<strong>PK</strong>4<br />
Hauteur = 280 mm<br />
COULEURS<br />
Supplément de prix couleur : + 15%.<br />
Pas livrable en « aspect acier inox » (M350).<br />
6<br />
7<br />
3<br />
2<br />
8<br />
<strong>PK</strong>1, <strong>PK</strong>2, <strong>PK</strong>3 et <strong>PK</strong>4 aussi livrable avec WVO<br />
Profondeur WVO = 40 mm<br />
1<br />
Raccordement<br />
<strong>PK</strong>2 avec WVO<br />
Raccordement universel<br />
20 =<br />
=<br />
20 =<br />
18<br />
20 =<br />
=<br />
=<br />
20<br />
30 S 30<br />
20 = = 20<br />
35<br />
Raccordement universel<br />
sur demande<br />
30 30 S<br />
140<br />
35<br />
18<br />
35<br />
35<br />
35<br />
D<br />
min<br />
100<br />
D<br />
35<br />
min<br />
100<br />
D<br />
35<br />
min<br />
100<br />
35<br />
40<br />
D<br />
min<br />
100<br />
D<br />
min<br />
100<br />
D<br />
min<br />
100<br />
L’ecran WVO<br />
(sur demande)<br />
S1<br />
S1 = (D : 2) + 20<br />
B<br />
S 50<br />
Vue d’en haut<br />
Type D S S1<br />
<strong>PK</strong>1/130 <strong>PK</strong>2/130 <strong>PK</strong>3/130 <strong>PK</strong>4/130 130 70 85<br />
<strong>PK</strong>1/180 <strong>PK</strong>2/180 <strong>PK</strong>3/180 <strong>PK</strong>4/180 180 120 110<br />
<strong>PK</strong>1/230 <strong>PK</strong>2/230 <strong>PK</strong>3/230 <strong>PK</strong>4/230 230 170 160<br />
R = L -46<br />
<strong>PK</strong><br />
<strong>PK</strong><br />
Grille<br />
(standard)<br />
R = L - 46<br />
L
FIXATIONS MURALES<br />
Veuillez indiquer le type de convecteur (130 - 180 - 230 ).<br />
(Pas inclu dans le prix de la plinthe).<br />
Nombre nécessaire par plinthe :<br />
Longueur <strong>PK</strong>1 <strong>PK</strong>2 <strong>PK</strong>3 <strong>PK</strong>4<br />
en mm 130 180 130 180 130 180 130 180<br />
à 1800 3 3 3 3 3 3 3<br />
1900 - 2000 3 3 3 3 3 3 3<br />
230 230 230 230<br />
à 1800 4 - 4 - - -<br />
1900 - 2000 4 - 4 - - -<br />
Poids max. / fixation murale : 25 kg.<br />
Les boulons de fixation pour les radiateurs légers : M6 x 45 mm.<br />
Les boulons de fixation pour les radiateurs lourds : M10 x 100 mm.<br />
PIEDS TÉLÉSCOPIQUES<br />
Veuillez indiquer le type de radiateur de plinthe (130 - 180 - 230).<br />
La partie supérieure et inférieure des pieds se composent de tubes<br />
rectangulaires de 40/25 mm, respectivement 35/20 mm.<br />
Les pieds sont réglables. Hauteur max. : 265 mm. Hauteur min. : 205 mm.<br />
Livré standard avec rosette.<br />
(Pas inclu dans le prix de la plinthe).<br />
Numéro d’article<br />
Longueur <strong>PK</strong> / 130 <strong>PK</strong> / 180 <strong>PK</strong> / 230<br />
500 - 1800 : 2 36510 36520 36530<br />
1900 - 2000 : 3 36511 36521 36531<br />
Par pièce 1 36519 36529 36539<br />
Nombre nécessaire par plinthe :<br />
Longueur Nombre Prix / plinthe<br />
RAL 9016 Couleur<br />
à 1800 mm 2 25,76 29,62<br />
1900 - 2000 mm 3 38,65 44,45<br />
Numéro d’article<br />
Longueur <strong>PK</strong> / 130 <strong>PK</strong> / 180 <strong>PK</strong> / 230<br />
500 - 1800 : 2 36610 36620 36630<br />
1900 - 2000 : 3 36611 36621 36631<br />
<strong>PK</strong><br />
PIEDS EN TÔLE<br />
Pour le montage éventuel d’une vanne thermostatique. Raccordement 11 ou 88 n’est pas possible par les pieds en tôle. La hauteur standard<br />
des pieds en tôle est de 150 mm. Nombre de pieds en tôle nécessaire = nombre de pieds télésopiques. (Pas inclu dans le prix de la plinthe).<br />
Profondeur<br />
130<br />
180<br />
230<br />
Numéro d’article<br />
Longueur <strong>PK</strong> / 130 <strong>PK</strong> / 180 <strong>PK</strong> / 230<br />
500 - 1800 : 2 36810 36820 36830<br />
1900 - 2000 : 3 36811 36821 36831<br />
L’ÉCRAN WVO<br />
L’écran WVO n’est pas livré standard mais il est livrable avec<br />
supplément de prix. (La fixation WVO est inclue dans le prix de l’écran WVO).<br />
Numéro d’article<br />
Numéro d’article<br />
<strong>PK</strong>1: 130 - 180 - 230 36099 <strong>PK</strong>3: 130 - 180 - 230 36299<br />
<strong>PK</strong>2: 130 - 180 - 230 36199 <strong>PK</strong>4: 130 - 180 - 230 36399<br />
GRILLE<br />
Les grilles sont incluses dans le prix. Lors d’une commande séparée, le prix des grilles se calcule par mètre courant du radiateur.<br />
Profondeur<br />
130<br />
180<br />
230<br />
Longueur 500 - 2000 <strong>PK</strong> 130 <strong>PK</strong> 180 <strong>PK</strong> 230<br />
Numéro d’article 36710 36720 36730<br />
ATTENTION<br />
Fixations murales, pieds téléscopiques et pieds en tôle doivent être commandés séparément !<br />
BANC<br />
Un set se compose d’un pied en tôle “X” et d’un support “Y”. Le radiateur de plinthe est disponible avec un écran WVO. Toutes versions sont pourvues<br />
d’une grille adaptée. Tous les accessoires de fixation pour le banc sont livrés ensemble, ainsi que le schéma de montage avec les positions des trous<br />
à pourvoir dans le banc. Le banc est uniquement à commander en même temps que la plinthe. Par raisons de production, les pièces du banc ne sont<br />
pas livrées séparément. Les planches en bois pour le banc ne sont pas livrées par THERMIC.<br />
Nombre de supports par plinthe:<br />
Longueur Nombre de set<br />
à 1800 mm 2<br />
Longueur set Numéro d’article<br />
1900 - 2000 mm 3<br />
à 1800 2 36902<br />
1900 - 2000 3 36903<br />
Possible pour les radiateurs de plinthe suivants:<br />
Type Largeur Longueur<br />
<strong>PK</strong>1 - 130 130 500 - 2000<br />
<strong>PK</strong>1 - 180 180 500 - 2000<br />
<strong>PK</strong>1 - 230 230 500 - 2000<br />
<strong>PK</strong>2 - 130 130 500 - 2000<br />
<strong>PK</strong>2 - 180 180 500 - 2000<br />
<strong>PK</strong>2 - 230 230 500 - 2000<br />
<strong>PK</strong>3 - 130 130 500 - 2000<br />
<strong>PK</strong>1 = ± 225 mm hauteur<br />
<strong>PK</strong>3 - 180 180 500 - 2000<br />
<strong>PK</strong>2 = ± 155 mm hauteur<br />
<strong>PK</strong>3 - 230 230 500 - 2000<br />
<strong>PK</strong>3 = ± 85 mm hauteur<br />
tablette = L + 200 mm<br />
tablette<br />
y<br />
150<br />
445<br />
x<br />
320<br />
Y<br />
X
<strong>PK</strong><br />
Type <strong>PK</strong>1<br />
L(mm) D = 130 180 230 WVO<br />
500 75/65/20°C 312 422 523<br />
600 75/65/20°C 374 506 627<br />
700 75/65/20°C 437 590 732<br />
800 75/65/20°C 499 674 836<br />
900 75/65/20°C 562 759 941<br />
1000 75/65/20°C 624 843 1045<br />
1100 75/65/20°C 686 927 1150<br />
1200 75/65/20°C 749 1012 1254<br />
1400 75/65/20°C 874 1180 1463<br />
1600 75/65/20°C 998 1349 1672<br />
1800 75/65/20°C 1123 1517 1881<br />
2000 75/65/20°C 1248 1686 2090<br />
Watt/m 75/65/20°C 624 843 1045<br />
Watt/m 65/55/20°C 458 622 767<br />
Watt/m 55/45/20°C 307 420 513<br />
Watt/m 45/35/20°C 173 239 289<br />
Facteur n 1,36 1,35 1,38<br />
Poids, kg/m 8,65 11,40 13,80<br />
Contenance, l/m 1,75 2,10 2,40<br />
No. d’art. : <strong>PK</strong>1/130: 36010<br />
<strong>PK</strong>1/180: 36020<br />
<strong>PK</strong>1/230: 36030<br />
Conforme EN 442-1:<br />
radiateurs et convecteurs.<br />
Type <strong>PK</strong>2<br />
L(mm) D = 130 180 230 WVO<br />
500 75/65/20°C 442 611 756<br />
600 75/65/20°C 530 733 907<br />
700 75/65/20°C 619 855 1058<br />
800 75/65/20°C 707 977 1209<br />
900 75/65/20°C 796 1099 1360<br />
1000 75/65/20°C 884 1221 1511<br />
1100 75/65/20°C 972 1343 1662<br />
1200 75/65/20°C 1061 1465 1813<br />
1400 75/65/20°C 1238 1709 2115<br />
1600 75/65/20°C 1414 1954 2418<br />
1800 75/65/20°C 1591 2198 2720<br />
2000 75/65/20°C 1768 2442 3022<br />
Watt/m 75/65/20°C 884 1221 1511<br />
Watt/m 65/55/20°C 651 899 1110<br />
Watt/m 55/45/20°C 438 604 744<br />
Watt/m 45/35/20°C 248 342 420<br />
Facteur n 1,36 1,36 1,37<br />
Poids, kg/m 15,53 19,80 23,75<br />
Contenance, l/m 3,73 4,45 5,45<br />
= Radiateurs de stock en Belgique<br />
No. d’art. : <strong>PK</strong>2/130: 36110<br />
<strong>PK</strong>2/180: 36120<br />
<strong>PK</strong>2/230: 36130<br />
Conforme EN 442-1:<br />
radiateurs et convecteurs.<br />
Type <strong>PK</strong>3<br />
L(mm) D = 130 180 230 WVO<br />
500 75/65/20°C 560 771 950<br />
600 75/65/20°C 672 925 1140<br />
700 75/65/20°C 784 1079 1330<br />
800 75/65/20°C 896 1233 1520<br />
900 75/65/20°C 1008 1387 1710<br />
1000 75/65/20°C 1120 1541 1900<br />
1100 75/65/20°C 1232 1695 2090<br />
1200 75/65/20°C 1344 1849 2280<br />
1400 75/65/20°C 1568 2157 2660<br />
1600 75/65/20°C 1792 2466 3040<br />
1800 75/65/20°C 2016 2774 3420<br />
2000 75/65/20°C 2240 3082 3800<br />
Watt/m 75/65/20°C 1120 1541 1900<br />
Watt/m 65/55/20°C 825 1131 1397<br />
Watt/m 55/45/20°C 555 757 938<br />
Watt/m 45/35/20°C 314 426 531<br />
Facteur n 1,36 1,38 1,37<br />
Poids, kg/m 22,40 28,20 33,70<br />
Contenance, l/m 5,70 6,80 8,50<br />
= Radiateurs de stock en Belgique<br />
No. d’art. : <strong>PK</strong>3/130: 36210<br />
<strong>PK</strong>3/180: 36220<br />
<strong>PK</strong>3/230: 36230<br />
Conforme EN 442-1:<br />
radiateurs et convecteurs.<br />
Type <strong>PK</strong>4<br />
L(mm) D = 130 180 230 WVO<br />
500 75/65/20°C 678 919 1129<br />
600 75/65/20°C 813 1103 1355<br />
700 75/65/20°C 949 1287 1581<br />
800 75/65/20°C 1084 1470 1806<br />
900 75/65/20°C 1220 1654 2032<br />
1000 75/65/20°C 1355 1838 2258<br />
1100 75/65/20°C 1491 2022 2484<br />
1200 75/65/20°C 1626 2206 2710<br />
1400 75/65/20°C 1897 2573 3161<br />
1600 75/65/20°C 2168 2941 3613<br />
1800 75/65/20°C 2439 3308 4064<br />
2000 75/65/20°C 2710 3676 4516<br />
Watt/m 75/65/20°C 1355 1838 2258<br />
Watt/m 65/55/20°C 991 1342 1650<br />
Watt/m 55/45/20°C 661 892 1098<br />
Watt/m 45/35/20°C 370 497 613<br />
Facteur n 1,39 1,40 1,40<br />
Poids, kg/m 29,28 36,60 43,65<br />
Contenance, l/m 7,68 9,15 11,55<br />
No. d’art. : <strong>PK</strong>4/130: 36310<br />
<strong>PK</strong>4/180: 36320<br />
<strong>PK</strong>4/230: 36330<br />
Conforme EN 442-1:<br />
radiateurs et convecteurs.
Changer de langue
