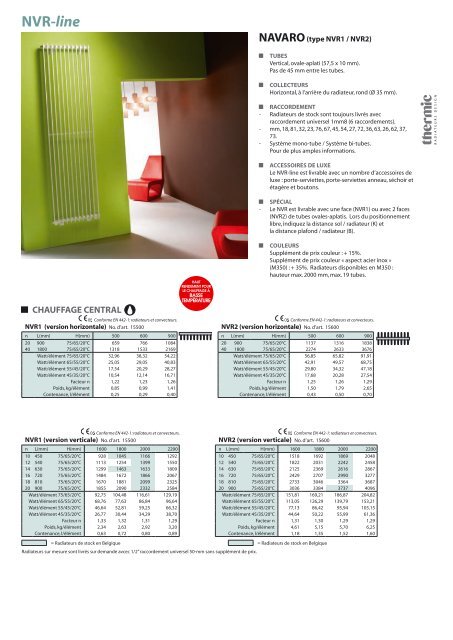

NVR-line
NAVARO (type NVR1 / NVR2)
TUBES
Vertical, ovale-aplati (57,5 x 10 mm).
Pas de 45 mm entre les tubes.
COLLECTEURS
Horizontal, à l’arrière du radiateur, rond (Ø 35 mm).
RACCORDEMENT
- Radiateurs de stock sont toujours livrés avec
raccordement universel 1mm8 (6 raccordements).
- mm, 18, 81, 32, 23, 76, 67, 45, 54, 27, 72, 36, 63, 26, 62, 37,
73.
- Système mono-tube / Système bi-tubes.
Pour de plus amples informations.
ACCESSOIRES DE LUXE
Le NVR-line est livrable avec un nombre d’accessoires de
luxe : porte-serviettes, porte-serviettes anneau, séchoir et
étagère et boutons.
SPÉCIAL
- Le NVR est livrable avec une face (NVR1) ou avec 2 faces
(NVR2) de tubes ovales-aplatis. Lors du positionnement
libre, indiquez la distance sol / radiateur (K) et
127
176
la distance plafond / radiateur (B).
54
103
35
54
127
35
176
103
35
35
COULEURS
Supplément de prix couleur : + 15%.
Supplément de prix couleur « aspect acier inox »
(M350) : + 35%. Radiateurs disponibles en M350 :
hauteur max. 2000 mm, max. 19 tubes.
C
C
chauffage MAX
110° central
QUALITY
C
10
NVR1 (version horizontale) No. d’art. 15500
Conforme EN 442-1: radiateurs et convecteurs. Conforme EN 442-1: radiateurs et convecteurs.
n L(mm) H(mm) 500 600 900
20 900 75/65/20°C 659 766 1084
40 1800 75/65/20°C 1318 1533 2169
Watt/élément 75/65/20°C 32,96 38,32 54,22
Watt/élément 65/55/20°C 25,05 29,05 40,83
Watt/élément 9155/45/20°C 17,54
147
20,29 28,27
Watt/élément 45/35/20°C 10,54 12,14 16,71
Facteur n 1,22 1,23 1,26
Poids, kg/élément 0,85 0,99 1,41
Contenance, l/élément 0,25 0,29 0,40
min 70
C
min 100
NVR2 (version horizontale) No. d’art. 15600
n L(mm) H(mm) 500 600 900
20 900
91
75/65/20°C 1137 1316 1838
147
40 1800 75/65/20°C 2274 2633 3676
Watt/élément 75/65/20°C 56,85 65,82 91,91
Watt/élément 65/55/20°C 42,91 49,57 68,75
Watt/élément 55/45/20°C 29,80 34,32 47,18
Watt/élément 45/35/20°C 17,68 20,28 27,54
Facteur n 1,25 1,26 1,29
Poids, kg/élément 1,50 1,79 2,65
Contenance, l/élément 0,43 0,50 0,70
min 70
min 100
NVR
NVR1 (version verticale) No. d’art. 15500
NVR
Conforme EN 442-1: radiateurs et convecteurs. Conforme EN 442-1: radiateurs et convecteurs.
n L(mm) H(mm) 1600 1800 2000 2200
10 450 75/65/20°C 928 1045 1166 1292
12 540 75/65/20°C 1113 1254 1399 1550
14 630 75/65/20°C 1299 1463 1633 1809
16 720 75/65/20°C 1484 1672 1866 2067
18 810 75/65/20°C 1670 1881 2099 2325
20 900 75/65/20°C 1855 2090 2332 2584
Watt/élément 75/65/20°C 92,75 104,48 116,61 129,19
Watt/élément 65/55/20°C 68,76 77,63 86,84 96,64
Watt/élément 55/45/20°C 46,64 52,81 59,25 66,32
Watt/élément 45/35/20°C 26,77 30,44 34,29 38,70
Facteur n 1,33 1,32 1,31 1,29
Poids, kg/élément 2,34 2,63 2,92 3,20
Contenance, l/élément 0,63 0,72 0,80 0,89
NVR2 (version verticale) No. d’art. 15600
n L(mm) H(mm) 1600 1800 2000 2200
10 450 75/65/20°C 1518 1692 1869 2048
12 540 75/65/20°C 1822 2031 2242 2458
14 630 75/65/20°C 2125 2369 2616 2867
16 720 75/65/20°C 2429 2707 2990 3277
18 810 75/65/20°C 2733 3046 3364 3687
20 900 75/65/20°C 3036 3384 3737 4096
Watt/élément 75/65/20°C 151,81 169,21 186,87 204,82
Watt/élément 65/55/20°C 113,05 126,29 139,79 153,21
Watt/élément 55/45/20°C 77,13 86,42 95,94 105,15
Watt/élément 45/35/20°C 44,64 50,22 55,99 61,36
Facteur n 1,31 1,30 1,29 1,29
Poids, kg/élément 4,61 5,15 5,70 6,25
Contenance, l/élément 1,18 1,35 1,52 1,60
= Radiateurs de stock en Belgique = Radiateurs de stock en Belgique
Radiateurs sur mesure sont livrés sur demande avcec 1/2” raccordement universel 50-mm sans supplément de prix.

option POSITIONNEMENT LIBRE NVR1 - NVR2
Radiateurs en couleur RAL 9016 et Pergamon :
1 fixation latérale, 2 pieds (H= 150 mm) et 2 rosettes
dans la couleur concernée.
Radiateurs dans les autres couleurs :
1 fixation latérale, 2 pieds (H= 150 mm) dans la couleur
du radiateur et 2 rosettes chromées.
NAVARO (type NVR1 / NVR2)
RAL 9016 Autres couleurs (incl. Pergamon)
NVR1/NVR2 01622 01623
K
B
Positionnement libre avec pieds téléscopiques :
Indiquez la distance sol / radiateur (K).
Positionnement libre avec attaches plafond téléscopiques
: Indiquez la distance plafond / radiateur (B).
Longueur : min. 151 mm, max. 225 mm).
RAL 9016 Autres couleurs
NVR Pieds /
Attaches plafond 17092 17073
K
Positionnement libre avec pied fixe pour NVR1.
La partie supérieure du pied fait partie du radiateur =
tube allongé, 3ième tube de gauche et de droite.
RAL 9016 Autres couleurs
NVR1 17086 17071
Positionnement libre avec pied fixe pour NVR2.
La partie supérieure du pied fait partie du radiateur =
tube allongé, 3ième tube de gauche et de droite.
RAL 9016 Autres couleurs
NVR2 17087 17072
Attache latérale.
NVR1/NVR2 RAL 9016 Autres couleurs
= 20 cm 01335 01336
20 cm 01337 01337
raccordement Set robinet (1mm8) avec cache
Pour NVR avec cache bord inférieur cintré.
Radiateurs en couleur RAL 9016 : No. d’art. 01689
Radiateurs en couleur pergamon 0019 : No. d’art. 01683
Radiateurs dans les autres couleurs ont le cache-robinet dans la même teinte :
No. d’art. 01680
Radiateurs en acier inox : No. d’art. 01684
NVR1
NVR2
ATTENTION: Tête thermostatique non fournis par THERMIC.
4 5
raccordement Set robinet design (pour raccordement 1-8) et tête thermostatique (sur demande)
3
6
Equerre gauche
Couleur RAL 9016 Chromé
No. d’art. 01459 01454
Raccordement
2
1 mm 8
7
Equerre DROIT
Couleur RAL 9016 Chromé
No. d’art. 01469 01464
NVR horizontal
adaptateurs
No. d’art.
Adaptateur pour tube cuivre diamètre 12 mm (10 pièces). 60391
Adaptateur pour tube cuivre diamètre 14 mm (10 pièces). 60394
Adaptateur pour tube plastique (PEX) et multicouche
(PEX avec couche aluminium) 16 x 2 mm (10 pièces).
60393
Sur demande
avec set robinet 1mm8
ATTENTION: Tête thermostatique
non fournis par THERMIC.
Cuivre sans douille de
renforcement
pex / multicouche
Sur demande
avec set robinet
design 1-8 et tête
thermostatique de luxe
