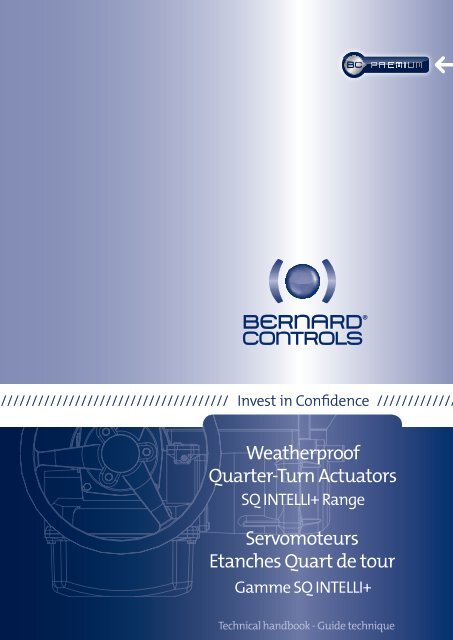

Servomoteurs Etanches Quart de tour ... - Bernard Controls

Invest in Confidence
Weatherproof
Quarter-Turn Actuators
SQ INTELLI+ Range
Servomoteurs
Etanches Quart de tour
Gamme SQ INTELLI+
Technical handbook - Guide technique

Performances
Caractéristiques
Weatherproof
Quarter-Turn Actuators
SQ INTELLI+ Range
Servomoteurs
Etanches Quart de tour
Gamme SQ INTELLI+
All data in this brochure are given for information only and are subject to change without notice.
Les données contenues dans cette brochure sont données pour information et peuvent être modifiées sans préavis.
Technical handbook - Guide technique

Type of operation and modulating class / Type de fonctionnement et classe de régulation
On / Off
Tout ou Rien
Open or close the full stroke on average 20 to 30 times/day.
Ouvrir ou fermer sur toute la course en moyenne 20 à 30 fois/jour.
Modulating Class III
Régulation Classe III
For higher precision and duty operation, please consult our «modulating range» catalogue.
Pour un fonctionnement plus intensif ou une plus grande précision : veuillez consulter le catalogue régulation.
S4 motor duty according to IEC 34 Standard / Service moteur S4 selon la norme IEC 34
S4 : Intermittent duty with starting
Repetition of cycles including :
- Starting period D
- Period of constant speed N
- Rest period R
Duty rating D.R (in %) = M / (R+M) * 100
TYPE OF OPERATION
FONCTIONNEMENT
Note on torque data:
- Max torque data corresponds to the starting period D
- Operating torque corresponds to the constant speed period N
Select intermediate positions, Modulating with good precision
(better than 2 %) on average 360 times/day.
Atteindre des positions intermédiaires avec une précision suffisante
(mieux que 2%) en moyenne 360 fois/jour.
bernard controls standard
DUTY RATING
FACTEUR DE SERVICE
S4 : Service Intermittent à démarrage
Suite de cycles comprenant :
- Période de démarrage D
- Période de régime constant N
- Période de repos R
Facteur de service (%) = M / (R+M) * 100
MAX. STARTS / HOUR
DEMARRAGES / HEURE MAX
ON / OFF S4 - 30 % 360 (VAC)
CLASS III S4 - 50 % 1 200
AF404/01
Performances / Caractéristiques
3
Note sur les valeurs de couple :
- Le couple max correspond à la période de démarrage D
- Le couple de manoeuvre correspond à la période de régime constant N
4 rue d’Arsonval - B.P. 70091 - 95505 Gonesse CEDEX France
Tel. : +33 (0)1 34 07 71 00 - Fax : +33 (0)1 34 07 71 01 - mail@bernardcontrols.com - www.bernardcontrols.com

1 PH 230V 50Hz On / Off Tout ou Rien
S4 service - D.R : 30% / Moteur S4 service: 30% max
Max
torque
Nm
Type
Operating
time
s / 90°
Flange
ISO
Power
Kw
Speed
rpm
Current
rated
A
Current
start
A
Cos
j
Efficiency
%
Couple
max
Nm
Type
Temps de
manoeuvre
s / 90°
Bride
ISO
Puissance
Kw
Vitesse
t/mn
In
A
Id
A
Cos
j
Rendement
%
60 SQ6 5 F05/F07 0.02 1500 0.3 0.9 N/A 46
AF 404/01
Performances / Caractéristiques
4
60 SQ6 10 F05/F07 0.01 1500 0.3 0.9 N/A 46
60 SQ6 20 F05/F07 0.01 1500 0.3 0.9 N/A 46
150 SQ15 15 F05/F07 0.02 1500 0.3 0.9 N/A 46
150 SQ15 30 F05/F07 0.01 1500 0.3 0.9 N/A 46
150 SQ15 60 F05/F07 0.01 1500 0.3 0.9 N/A 46
200 SQ20 5 F07/F10 0.20 1500 2.5 3.5 0.9 36
250 SQ25 5 F07/F10 0.40 1500 4.0 9.0 0.9 41
300 SQ25 10 F07/F10 0.10 750 1.8 2.5 0.9 27
250 SQ25 30 F07/F10 0.03 1500 0.6 0.9 0.9 22
250 SQ25 50 F07/F10 0.03 1500 0.6 0.9 0.9 22
600 SQ60 30 F10/F07 0.06 1500 1.2 1.7 0.9 25
600 SQ60 60 F10/F07 0.04 750 1.0 1.3 0.9 20
800 SQ80 30 F12 0.15 1500 2.0 3.0 0.9 35
800 SQ80 60 F12 0.10 750 1.8 2.5 0.9 41
1000 SQ100 15 F12/(F14) 0.40 3000 3.5 10.5 0.9 50
1000 SQ100 20 F12/(F14) 0.40 3000 3.5 10.5 0.9 50
1000 SQ100 30 F12/(F14) 0.20 1500 2.5 3.5 0.9 36
1000 SQ100 45 F12/(F14) 0.15 1500 2.0 3.0 0.9 35
1000 SQ100 80 F12/(F14) 0.06 1500 1.2 1.7 0.9 25
1000 SQ120 30 F12/(F14) 0.20 1500 2.5 3.5 0.9 36
1200 SQ120 60 F12/(F14) 0.06 1500 1.2 1.7 0.9 25
2500 SQ250 50 F16/(F14) 0.40 3000 3.5 10.5 0.9 50
2500 SQ250 70 F16/(F14) 0.40 1500 4.0 9.0 0.9 41
2500 SQ250 105 F16/(F14) 0.15 1500 2.0 3.0 0.9 35
2500 SQ250 185 F16/(F14) 0.06 1500 1.2 1.7 0.9 25
4000 SQ400 90 F16 0.40 3000 3.5 10.5 0.9 50
4000 SQ400 125 F16 0.40 1500 4.0 9.0 0.9 41
4000 SQ400 185 F16 0.40 1500 4.0 9.0 0.9 41
10000 SQ1000 210 F25 0.40 3000 3.5 10.5 0.9 50
For higher torque applications, please use ST range with quarter-turn gearboxes.
Pour des couples de fonctionnement plus élevés, veuillez utiliser la gamme ST avec réducteurs quart de tour.
4 rue d’Arsonval - B.P. 70091 - 95505 Gonesse CEDEX France
Tel. : +33 (0)1 34 07 71 00 - Fax : +33 (0)1 34 07 71 01 - mail@bernardcontrols.com - www.bernardcontrols.com

1 PH 115V 60Hz On / Off Tout ou Rien
S4 service - D.R : 30% / Moteur S4 service: 30% max
Max
torque
Nm
Type
Operating
time
s / 90°
Flange
ISO
Power
Kw
Speed
rpm
Current
rated
A
Current
start
A
Cos
j
Efficiency
%
Couple
max
Nm
Type
Temps de
manoeuvre
s / 90°
Bride
ISO
Puissance
Kw
Vitesse
t/mn
In
A
Id
A
Cos
j
Rendement
%
60 SQ6 5 F05/F07 0.02 1500 0,5 1.7 N/A 46
60 SQ6 10 F05/F07 0.01 1500 0,5 1.7 N/A 46
60 SQ6 20 F05/F07 0.01 1500 0,5 1.7 N/A 46
150 SQ15 15 F05/F07 0.02 1500 0,5 1.7 N/A 46
150 SQ15 30 F05/F07 0.01 1500 0,5 1.7 N/A 46
150 SQ15 60 F05/F07 0.01 1500 0,5 1.7 N/A 46
250 SQ25 4 F07/F10 0.35 1800 6.0 19 0.9 57
250 SQ25 15 F07/F10 0.05 1800 2.2 4.3 0.9 40
250 SQ25 25 F07/F10 0.03 1800 1.3 2.0 0.9 23
250 SQ25 40 F07/F10 0.03 1800 1.3 2.0 0.9 23
600 SQ60 25 F10/F07 0.08 1800 2.2 4.3 0.9 40
800 SQ80 25 F12 0.20 1800 4.0 17 0.9 48
1000 SQ100 13 F12/(F14) 0.40 3600 11 37 0.9 31
1000 SQ100 18 F12/(F14) 0.40 3600 11 37 0.9 31
1000 SQ100 24 F12/(F14) 0.20 1800 4.0 17 0.9 48
1000 SQ100 37 F12/(F14) 0.20 1800 4.0 17 0.9 48
1000 SQ100 65 F12/(F14) 0.08 1800 2.2 4.3 0.9 40
1000 SQ120 25 F12/(F14) 0.20 1800 4.0 17 0.9 48
1200 SQ120 50 F12/(F14) 0.08 1800 2.2 4.3 0.9 40
2500 SQ250 42 F16/(F14) 0.40 3600 11 37 0.9 31
2500 SQ250 58 F16/(F14) 0.20 1800 4.0 17 0.9 48
2500 SQ250 88 F16/(F14) 0.20 1800 4.0 17 0.9 48
2500 SQ250 150 F16/(F14) 0.08 1800 2.2 4.3 0.9 40
4000 SQ400 78 F16 0.40 3600 11 37 0.9 31
4000 SQ400 105 F16 0.20 1800 4.0 17 0.9 48
4000 SQ400 155 F16 0.20 1800 4.0 17 0.9 48
10000 SQ1000 180 F25 0.40 3600 11 37 0.9 50
Performances / Caractéristiques
24 VDC / 24 VCC On / Off Tout ou Rien
S4 service - D.R : 30% / Moteur S4 service: 30% max
Max
torque
Nm
Couple
max
Nm
Type
Type
Operating
time
s / 90°
Temps de
manoeuvre
s / 90°
Flange
ISO
Bride
ISO
Power
Kw
Puissance
Kw
Speed
rpm
Vitesse
t/mn
Current
rated
A
In
A
Current
start
A
Id
A
Efficiency
%
Rendement
250 SQ25 5 F07/F10 0.16 1500 8 50 83
250 SQ25 30 F07/F10 0.03 1500 2.5 8 46
600 SQ60 30 F10/F07 0.08 1500 5.7 18 58
800 SQ80 30 F12 0.08 1500 5.7 18 58
1000 SQ100 30 F12/(F14) 0.16 1500 8 50 83
2500 SQ250 35 F16/(F14) 0.32 3000 16 100 83
2500 SQ250 70 F16/(F14) 0.16 1500 8 50 83
4000 SQ400 65 F16 0.32 3000 16 100 83
4000 SQ400 125 F16 0.16 1500 8 50 83
10000 SQ1000 90 F25 0.32 3000 16 100 83
%
5
AF404/01
4 rue d’Arsonval - B.P. 70091 - 95505 Gonesse CEDEX France
Tel. : +33 (0)1 34 07 71 00 - Fax : +33 (0)1 34 07 71 01 - mail@bernardcontrols.com - www.bernardcontrols.com

3 PH 400V 50Hz On / Off Tout ou Rien
S4 service - D.R : 30% / Moteur S4 service: 30% max
Max
torque
Nm
Type
Operating
time
s / 90°
Flange
ISO
Power
Kw
Speed
rpm
Current
rated
A
Current
start
A
Cos
j
Efficiency
%
Couple
max
Nm
Type
Temps de
manoeuvre
s / 90°
Bride
ISO
Puissance
Kw
Vitesse
t/mn
In
A
Id
A
Cos
j
Rendement
%
Performances / Caractéristiques
6
AF 404/01
60 SQ6* 5 F05 / F07 0.02 1500 0.2 0.5 N/A 46
60 SQ6* 10 F05 / F07 0.01 1500 0.2 0.5 N/A 46
60 SQ6* 20 F05 / F07 0.01 1500 0.2 0.5 N/A 46
150 SQ15* 15 F05 / F07 0.02 1500 0.2 0.5 N/A 46
150 SQ15* 30 F05 / F07 0.01 1500 0.2 0.5 N/A 46
150 SQ15* 60 F05 / F07 0.01 1500 0.2 0.5 N/A 46
200 SQ20 5 F07 / F10 0.10 1500 0.6 1.1 0.6 40
250 SQ25 5 F07 / F10 0.15 1500 0.7 2.1 0.6 58
300 SQ25 10 F07 / 10 0.10 750 1.2 2.0 0.3 37
250 SQ25 30 F07 / F10 0.03 1500 0.3 0.5 0.5 30
250 SQ25 50 F07 / F10 0.03 1500 0.3 0.5 0.5 30
600 SQ60 30 F10 / F07 0.06 1500 0.3 0.8 0.8 35
600 SQ60 60 F10 / F07 0.06 750 0.6 0.9 0.4 40
800 SQ80 30 F12 0.06 1500 0.3 0.8 0.8 35
800 SQ80 60 F12 0.06 750 0.6 0.9 0.4 40
1000 SQ100 15 F12/(F14) 0.14 3000 0.7 2.8 0.6 52
1000 SQ100 20 F12/(F14) 0.14 3000 0.7 2.8 0.6 52
1000 SQ100 30 F12/(F14) 0.10 1500 0.6 1.2 0.6 43
1000 SQ100 45 F12/(F14) 0.10 1500 0.6 1.2 0.6 43
1000 SQ100 80 F12/(F14) 0.10 1500 0.6 1.2 0.6 43
1000 SQ100 155 F12/(F14) 0.06 750 0.6 0.9 0.4 40
1000 SQ120 30 F12/(F14) 0.10 1500 0.6 1.1 0.6 40
1200 SQ120 60 F12 / (F14) 0.06 1500 0.3 0.8 0.8 35
2500 SQ250 15 F16/(F14) 0.50 3000 1.6 5.0 0.9 53
2500 SQ250 35 F16/(F14) 0.14 3000 0.7 2.8 0.6 52
2500 SQ250 50 F16/(F14) 0.14 3000 0.7 2.8 0.6 52
2500 SQ250 70 F16/(F14) 0.10 1500 0.6 1.2 0.6 43
2500 SQ250 105 F16/(F14) 0.10 1500 0.6 1.2 0.6 43
2500 SQ250 185 F16/(F14) 0.10 1500 0.6 1.2 0.5 30
4000 SQ400 25 F16 0.50 3000 1.6 5.0 0.9 53
4000 SQ400 65 F16 0.14 3000 0.7 2.8 0.6 52
4000 SQ400 90 F16 0.14 3000 0.7 2.8 0.6 52
4000 SQ400 125 F16 0.10 1500 0.6 1.2 0.6 43
4000 SQ400 185 F16 0.10 1500 0.6 1.2 0.6 43
5800 SQ600 60 F25 0.50 3000 1.6 5.0 0.9 53
5800 SQ600 90 F25 0.14 3000 0.7 2.8 0.6 52
5800 SQ600 130 F25 0.37 1500 1.1 5.0 0.7 70
5800 SQ600 180 F25 0.10 1500 0.6 1.2 0.6 43
10000 SQ1000 90 F25 0.50 3000 1.6 5.0 0.9 53
10000 SQ1000 210 F25 0.14 3000 0.7 2.8 0.6 52
* Important : SQ6 and SQ15 actuators are supplyed between 2 phases only (L1 & L2).
Le raccordement électrique des SQ6 et SQ15 se fait entre deux phases (L1 & L2).
For higher torque applications, please use ST range with quarter-turn gearboxes.
Pour des couples de fonctionnement plus élevés, veuillez utiliser la gamme ST avec réducteurs quart de tour.
4 rue d’Arsonval - B.P. 70091 - 95505 Gonesse CEDEX France
Tel. : +33 (0)1 34 07 71 00 - Fax : +33 (0)1 34 07 71 01 - mail@bernardcontrols.com - www.bernardcontrols.com

3 PH 460V 60Hz On / Off Tout ou Rien
S4 service - D.R : 30% / Moteur S4 service: 30% max
Max
torque
Nm
Type
Operating
time
s / 90°
Flange
ISO
Power
Kw
Speed
rpm
Current
rated
A
Current
start
A
Cos
j
Efficiency
%
Couple
max
Nm
Type
Temps de
manoeuvre
s / 90°
Bride
ISO
Puissance
Kw
Vitesse
t/mn
In
A
Id
A
Cos
j
Rendement
%
60 SQ6* 5 F05/F07 0.02 1500 0.2 0.4 N/A 46
60 SQ6* 10 F05/F07 0.01 1500 0.2 0.4 N/A 46
60 SQ6* 20 F05/F07 0.01 1500 0.2 04 N/A 46
150 SQ15* 15 F05/F07 0.02 1500 0.2 0.4 N/A 46
150 SQ15* 30 F05/F07 0.01 1500 0.2 0.4 N/A 46
150 SQ15* 60 F05/F07 0.01 1500 0.2 0.4 N/A 46
200 SQ20 4 F07/F10 0.12 1800 0.6 1.1 0.6 40
250 SQ25 4 F07/F10 0.18 1800 0.7 2.1 0.6 58
300 SQ25 8 F07/F10 0.12 900 1.2 2.0 0.3 37
250 SQ25 25 F07/F10 0.04 1800 0.3 0.5 0.5 30
250 SQ25 40 F07/F10 0.04 1800 0.3 0.5 0.5 30
600 SQ60 25 F10/F07 0.07 1800 0.3 0.8 0.8 35
600 SQ60 50 F10/F07 0.07 900 0.6 0.9 0.4 40
800 SQ80 25 F12 0.07 1800 0.3 0.8 0.8 35
800 SQ80 50 F12 0.07 900 0.6 0.9 0.4 40
1000 SQ100 13 F12/(F14) 0.17 3600 0.7 2.8 0.6 52
1000 SQ100 18 F12/(F14) 0.17 3600 0.7 2.8 0.6 52
1000 SQ100 24 F12/(F14) 0.12 1800 0.6 1.2 0.6 43
1000 SQ100 37 F12/(F14) 0.12 1800 0.6 1.2 0.6 43
1000 SQ100 65 F12/(F14) 0.12 1800 0.6 1.2 0.6 43
1000 SQ100 130 F12/(F14) 0.07 900 0.6 0.9 0.4 40
1000 SQ120 25 F12/(F14) 0.12 1800 0.6 1.1 0.6 40
1200 SQ120 50 F12/(F14) 0.07 1800 0.3 0.8 0.8 35
2500 SQ250 13 F16/(F14) 0.60 3600 1.6 5.0 0.9 53
2500 SQ250 30 F16/(F14) 0.17 3600 0.7 2.8 0.6 52
2500 SQ250 42 F16/(F14) 0.17 3600 0.7 2.8 0.6 52
2500 SQ250 58 F16/(F14) 0.12 1800 0.6 1.2 0.6 43
2500 SQ250 88 F16/(F14) 0.12 1800 0.6 1.2 0.6 43
2500 SQ250 150 F16/(F14) 0.12 1800 0.6 1.2 0.5 30
4000 SQ400 20 F16 0.60 3600 1.6 5.0 0.9 53
4000 SQ400 53 F16 0.17 3600 0.7 2.8 0.6 52
4000 SQ400 78 F16 0.17 3600 0.7 2.8 0.6 52
4000 SQ400 105 F16 0.12 1800 0.6 1.2 0.6 43
4000 SQ400 155 F16 0.12 1800 0.6 1.2 0.6 43
5800 SQ600 50 F25 0.60 3600 1.6 5.0 0.9 53
5800 SQ600 80 F25 0.17 3600 0.7 2.8 0.6 52
5800 SQ600 105 F25 0.44 1800 1.1 5.0 0.7 70
5800 SQ600 155 F25 0.12 1800 0.6 1.2 0.6 43
10000 SQ1000 80 F25 0.60 3600 1.6 5.0 0.9 53
10000 SQ1000 180 F25 0.17 3600 0.7 2.8 0.6 52
AF404/01
Performances / Caractéristiques
7
* Important : SQ6 and SQ15 actuators are supplyed between 2 phases only (L1 & L2).
Le raccordement électrique des SQ6 et SQ15 se fait entre deux phases (L1 & L2).
For higher torque applications, please use ST range with quarter-turn gearboxes.
Pour des couples de fonctionnement plus élevés, veuillez utiliser la gamme ST avec réducteurs quart de tour.
4 rue d’Arsonval - B.P. 70091 - 95505 Gonesse CEDEX France
Tel. : +33 (0)1 34 07 71 00 - Fax : +33 (0)1 34 07 71 01 - mail@bernardcontrols.com - www.bernardcontrols.com

1 PH 230V 50Hz Class III / Classe III
S4 service - D.R : 50% / Moteur S4 service: 50% max
Max
torque
Nm
Operating
torque
Nm
Type
Operating
time
s / 90°
Flange
ISO
Power
Kw
Speed
rpm
Current
rated
A
Current
start
A
Cos
j
Efficiency
%
Couple
max
Nm
Couple de
manoeuvre
Nm
Type
Temps de
manoeuvre
s / 90°
Bride
ISO
Puissance
Kw
Vitesse
t/mn
In
A
Id
A
Cos
j
Rendement
%
Performances / Caractéristiques
8
AF 404/01
60 40 SQ6 20 F05/F07 0.01 1500 0.3 0.9 N/A 46
150 80 SQ15 30 F05/F07 0.01 1500 0.3 0.9 N/A 46
150 80 SQ15 60 F05/F07 0.01 1500 0.3 0.9 N/A 46
250 140 SQ25 30 F07/F10 0.03 1500 0.6 0.9 0.9 22
250 140 SQ25 50 F07/F10 0.03 1500 0.6 0.9 0.9 22
500 250 SQ60 30 F10/F07 0.06 1500 1.2 1.7 0.9 25
500 250 SQ60 60 F10/F07 0.04 750 1.0 1.3 0.9 20
800 500 SQ100 30 F12/(F14) 0.15 1500 2.0 3.0 0.9 35
1000 600 SQ100 45 F12/(F14) 0.15 1500 2.0 3.0 0.9 35
1000 600 SQ100 80 F12/(F14) 0.06 1500 1.2 1.7 0.9 25
1000 600 SQ120 30 F12/(14) 0.15 1500 2.0 3.0 0.9 35
1000 600 SQ120 60 F12/(14) 0.06 1500 1.2 1.7 0.9 25
2000 1200 SQ250 70 F16/(F14) 0.15 1500 2.0 3.0 0.9 35
3000 2000 SQ400 125 F16 0.4 1500 4.0 9.0 0.9 41
Max
torque
Nm
Couple
max
Nm
Operating
torque
Nm
Couple de
manoeuvre
Nm
1 PH 115V 60Hz Class III / Classe III
Type
Type
Operating
time
s / 90°
Temps de
manoeuvre
s / 90°
Flange
ISO
Bride
ISO
Power
Kw
Puissance
Kw
S4 service - D.R : 50% / Moteur S4 service: 50% max
Speed
rpm
Vitesse
t/mn
Current
rated
A
In
A
Current
start
A
Id
A
Cos
j
Cos
j
Efficiency
%
Rendement
60 40 SQ6 20 F05/F07 0.01 1500 0,5 1.7 N/A 46
150 80 SQ15 30 F05/F07 0.01 1500 0,5 1.7 N/A 46
150 80 SQ15 60 F05/F07 0.01 1500 0,5 1.7 N/A 46
250 140 SQ25 25 F07/F10 0.03 1800 1.3 2.0 0.9 23
250 140 SQ25 40 F07/F10 0.03 1800 1.3 2.0 0.9 23
500 250 SQ60 25 F10/F07 0.08 1800 2.2 4.3 0.9 40
800 500 SQ100 24 F12/(F14) 0.20 1800 4.0 17.0 0.9 48
1000 600 SQ100 37 F12/(F14) 0.20 1800 4.0 17.0 0.9 48
1000 600 SQ100 65 F12/(F14) 0.08 1800 2.2 4.3 0.9 40
1000 600 SQ120 50 F12/(14) 0.08 1800 2.2 4.3 0.9 40
2000 1200 SQ250 58 F16/(F14) 0.20 1800 4.0 17.0 0.9 48
4000 2000 SQ400 105 F16 0.20 1800 4.0 17.0 0.9 48
For higher torque applications, please use ST range with quarter-turn gearboxes.
Pour des couples de fonctionnement plus élevés, veuillez utiliser la gamme ST avec réducteurs quart de tour.
%
4 rue d’Arsonval - B.P. 70091 - 95505 Gonesse CEDEX France
Tel. : +33 (0)1 34 07 71 00 - Fax : +33 (0)1 34 07 71 01 - mail@bernardcontrols.com - www.bernardcontrols.com

24 VDC / 24 VCC Class III / Classe III
S4 service - D.R : 50% / Moteur S4 service: 50% max
Max
torque
Nm
Operating
torque
Nm
Type
Operating
time
s / 90°
Flange
ISO
Power
Kw
Speed
rpm
Current
rated
A
Current
start
A
Efficiency
%
Couple
max
Nm
Couple de
manoeuvre
Nm
Type
Temps de
manoeuvre
s / 90°
Bride
ISO
Puissance
Kw
Vitesse
t/mn
In
A
Id
A
Rendement
250 140 SQ25 30 F07/F10 0.03 1500 2.5 8 46
600 400 SQ60 30 F10/F07 0.08 1500 5.7 18 58
1000 600 SQ100 30 F12/(F14) 0.16 1500 8 50 83
2500 1700 SQ250 70 F16/(F14) 0.16 1500 8 50 83
4000 3000 SQ400 125 F16 0.16 1500 8 50 83
Max
torque
Nm
Couple
max
Nm
Operating
torque
Nm
Couple de
manoeuvre
Nm
3 PH 400V 50Hz Class III / Classe III
Type
Type
Operating
time
s / 90°
Temps de
manoeuvre
s / 90°
Flange
ISO
Bride
ISO
Power
Kw
Puissance
Kw
S4 service - D.R : 50% / Moteur S4 service: 50% max
Speed
rpm
Vitesse
t/mn
Current
rated
A
In
A
Current
start
A
Id
A
Cos
j
Cos
j
%
Efficiency
%
Rendement
60 40 SQ6* 20 F05/F07 0.01 1500 0.2 0.5 N/A 46
150 80 SQ15* 30 F05/F07 0.01 1500 0.2 0.5 N/A 46
150 80 SQ15* 60 F05/F07 0.01 1500 0.2 0.5 N/A 46
250 140 SQ25 30 F07/F10 0.03 1500 0.3 0.5 0.5 30
250 140 SQ25 50 F07/F10 0.03 1500 0.3 0.5 0.5 30
500 250 SQ60 30 F10/F07 0.06 1500 0.3 0.8 0.8 35
500 250 SQ60 60 F10/F07 0.06 750 0.6 0.9 0.4 40
1000 500 SQ100 30 F12/(F14) 0.10 1500 0.6 1.2 0.6 43
1000 500 SQ100 45 F12/(F14) 0.10 1500 0.6 1.2 0.6 43
1000 500 SQ100 80 F12/(F14) 0.03 1500 0.3 0.5 0.5 30
1000 600 SQ120 30 F12/(F14) 0.10 1500 0.6 1.1 0.6 40
1000 600 SQ120 60 F12/(F14) 0.06 1500 0.3 0.8 0.8 35
2500 1250 SQ250 70 F16/(F14) 0.10 1500 0.6 1.2 0.6 43
4000 2000 SQ400 125 F16 0.10 1500 0.6 1.2 0.6 43
5800 2900 SQ600 130 F25 0.37 1500 1.1 5.0 0.7 70
5800 2900 SQ600 180 F25 0.10 1500 0.6 1.2 0.6 43
* Important : SQ6 and SQ15 actuators are supplyed between 2 phases only (L1 & L2).
Le raccordement électrique des SQ6 et SQ15 se fait entre deux phases (L1 & L2).
For higher torque applications, please use ST range with quarter-turn gearboxes.
Pour des couples de fonctionnement plus élevés, veuillez utiliser la gamme ST avec réducteurs quart de tour.
%
AF404/01
Performances / Caractéristiques
9
4 rue d’Arsonval - B.P. 70091 - 95505 Gonesse CEDEX France
Tel. : +33 (0)1 34 07 71 00 - Fax : +33 (0)1 34 07 71 01 - mail@bernardcontrols.com - www.bernardcontrols.com

3 PH 460V 60Hz Class III / Classe III
S4 service - D.R : 50% / Moteur S4 service: 50% max
Max
torque
Nm
Operating
torque
Nm
Type
Operating
time
s / 90°
Flange
ISO
Power
Kw
Speed
rpm
Current
rated
A
start
A
Cos
j
Efficiency
%
Couple
max
Nm
Couple de
manoeuvre
Nm
Type
Temps de
manoeuvre
s / 90°
Bride
ISO
Puissance
Kw
Vitesse
t/mn
In
A
Id
A
Cos
j
Rendement
%
60 40 SQ6* 20 F05/F07 0.01 1500 0.2 04 N/A 46
150 80 SQ15* 30 F05/F07 0.01 1500 0.2 0.4 N/A 46
150 80 SQ15* 60 F05/F07 0.01 1500 0.2 0.4 N/A 46
250 140 SQ25 25 F07/F10 0.04 1800 0.3 0.5 0.5 30
250 140 SQ25 40 F07/F10 0.04 1800 0.3 0.5 0.5 30
500 250 SQ60 25 F10/F07 0.07 1800 0.3 0.8 0.8 35
500 250 SQ60 50 F10/F07 0.07 900 0.6 0.8 0.4 40
1000 500 SQ100 24 F12/(F14) 0.12 1800 0.6 1.2 0.6 43
1000 500 SQ100 37 F12/(F14) 0.12 1800 0.6 1.2 0.6 43
1000 500 SQ100 65 F12/(F14) 0.04 1800 0.3 0.5 0.5 30
1000 600 SQ120 25 F12/(F14) 0.12 1800 0.6 1.1 0.6 40
1000 600 SQ120 50 F12/(F14) 0.07 1800 0.3 0.8 0.8 35
2500 1250 SQ250 58 F16/(F14) 0.12 1800 0.6 1.2 0.6 43
4000 2000 SQ400 105 F16 0.12 1800 0.6 1.2 0.6 43
5800 2900 SQ600 105 F25 0.44 1800 1.1 5.0 0.7 70
5800 2900 SQ600 155 F25 0.12 1800 0.6 1.2 0.6 43
* Important : SQ6 and SQ15 actuators are supplyed between 2 phases only (L1 & L2).
Le raccordement électrique des SQ6 et SQ15 se fait entre deux phases (L1 & L2).
For higher torque applications, please use ST range with quarter-turn gearboxes.
Pour des couples de fonctionnement plus élevés, veuillez utiliser la gamme ST avec réducteurs quart de tour.
10
AF 404/01
4 rue d’Arsonval - B.P. 70091 - 95505 Gonesse CEDEX France
Tel. : +33 (0)1 34 07 71 00 - Fax : +33 (0)1 34 07 71 01 - mail@bernardcontrols.com - www.bernardcontrols.com

NOTE
AF404/01
Note
11
4 rue d’Arsonval - B.P. 70091 - 95505 Gonesse CEDEX France
Tel. : +33 (0)1 34 07 71 00 - Fax : +33 (0)1 34 07 71 01 - mail@bernardcontrols.com - www.bernardcontrols.com

Dimensional drawings
Plans d’encombrement
Weatherproof
Quarter-Turn Actuators
SQ INTELLI+ Range
Servomoteurs
Etanches Quart de tour
Gamme SQ INTELLI+
All data in this brochure are given for information only and are subject to change without notice.
Les données contenues dans cette brochure sont données pour information et peuvent être modifiées sans préavis.
Technical handbook - Guide technique

SQ6 INTELLI+
Dimensional drawings / Plans d’encombrement
SOCKET MACHINING
USINAGE DE LA DOUILLE
Parallel square / Carré Key / Alésage Flat / Méplat
y
y
x'
x x'
x
13
AF404/01
Socket with 2 positions
Douille avec 2 positions
d7
y'
y'
S
Standard dimensions S Ød7 S
Dimensions standard 9 / 11 / 14 / 16 / 17 / 19 14 / 18 / 20 / 22 14
45° machining on request / usinage à 45° sur demande
4 rue d’Arsonval - B.P. 70091 - 95505 Gonesse CEDEX France
Tel. : +33 (0)1 34 07 71 00 - Fax : +33 (0)1 34 07 71 01 - mail@bernardcontrols.com - www.bernardcontrols.com

AF 404/01
Dimensional drawings / Plans d’encombrement
14
SOCKET MACHINING
USINAGE DE LA DOUILLE
SQ15 intelli+
Parallel square / Carré Key / Alésage Flat / Méplat
y
y
y
x'
x x'
x x'
x
Socket with 2 positions
Douille avec 2 positions
y'
S
d7
y'
y'
S
Standard dimensions S Ød7 S
Dimensions standard 9 / 11 / 14 / 16 / 17 / 19 14 / 18 / 20 / 22 14 / 19
45° machining on request / usinage à 45° sur demande
4 rue d’Arsonval - B.P. 70091 - 95505 Gonesse CEDEX France
Tel. : +33 (0)1 34 07 71 00 - Fax : +33 (0)1 34 07 71 01 - mail@bernardcontrols.com - www.bernardcontrols.com

226
SOCKET MACHINING
USINAGE DE LA DOUILLE
538
SQ20 / SQ25 INTELLI+
Weight / Poids :
25 kg
Parallel square / Carré Key / Alésage Flat / Méplat
x'
y
x
x'
y
x
AF404/01
Dimensional drawings / Plans d’encombrement
15
Socket with 2 positions
Douille avec 2 positions
d7
y'
y'
S
Standard dimensions S Ød7 S
Dimensions standard 14 / 17 / 19 / 22 22 / 28 / 30 14 / 17 / 19 / 22
45° machining on request / usinage à 45° sur demande
4 rue d’Arsonval - B.P. 70091 - 95505 Gonesse CEDEX France
Tel. : +33 (0)1 34 07 71 00 - Fax : +33 (0)1 34 07 71 01 - mail@bernardcontrols.com - www.bernardcontrols.com

AF 404/01
Dimensional drawings / Plans d’encombrement
16
227
SOCKET MACHINING
USINAGE DE LA DOUILLE
587
SQ60 INTELLI+
Parallel square / Carré Key / Alésage Flat / Méplat
y
y
y
x'
x x'
x x'
x
Socket with 4 positions
Douille avec 4 positions
y'
S
d7
y'
y'
S
Standard dimensions S Ød7 S
Dimensions standard 14 / 17 / 19 / 22 / 27 22 / 28 / 30 / 32 14 / 17 / 19 / 22
45° machining on request / usinage à 45° sur demande
4 rue d’Arsonval - B.P. 70091 - 95505 Gonesse CEDEX France
Tel. : +33 (0)1 34 07 71 00 - Fax : +33 (0)1 34 07 71 01 - mail@bernardcontrols.com - www.bernardcontrols.com

227
SOCKET MACHINING
USINAGE DE LA DOUILLE
587
SQ80 INTELLI+
Parallel square / Carré Key / Alésage Flat / Méplat
y
y
y
x'
x x'
x x'
x
AF404/01
Dimensional drawings / Plans d’encombrement
17
Socket with 4 positions
Douille avec 4 positions
y'
S
d7
y'
y'
S
Standard dimensions S Ød7 S
Dimensions standard 19 / 22 / 27 / 36 22 / 28 / 30 / 35 / 40 14 / 17 / 19 / 22
45° machining on request / usinage à 45° sur demande
4 rue d’Arsonval - B.P. 70091 - 95505 Gonesse CEDEX France
Tel. : +33 (0)1 34 07 71 00 - Fax : +33 (0)1 34 07 71 01 - mail@bernardcontrols.com - www.bernardcontrols.com

AF 404/01
Dimensional drawings / Plans d’encombrement
18
231
SOCKET MACHINING
USINAGE DE LA DOUILLE
643
SQ120 INTELLI+
Parallel square / Carré Key / Alésage Flat / Méplat
y
y
y
x'
x x'
x x'
x
Socket with 4 positions
Douille avec 4 positions
y'
S
d7
y'
y'
S
Standard dimensions S Ød7 S
Dimensions standard 19 / 22 / 27 / 36 22 / 28 / 30 / 25 / 40 14 / 17 / 19 / 22
45° machining on request / usinage à 45° sur demande
4 rue d’Arsonval - B.P. 70091 - 95505 Gonesse CEDEX France
Tel. : +33 (0)1 34 07 71 00 - Fax : +33 (0)1 34 07 71 01 - mail@bernardcontrols.com - www.bernardcontrols.com

SQ100 / SQ250 / SQ400 / SQ600 / SQ1000 INTELLI+
Weight / Poids Socket / douille Flange / bride
Type A B C ØD E F G kg L1 ØN P ISO Ød1 Ød2 Ød3 m d4 h1 h2
SQ100 521 614 452 300 114 388
371
350
371
SQ250 664 615 452 300 188 486 372
372
SOCKET MACHINING
USINAGE DE LA DOUILLE
x'
y
47 64 86 32
64 103 110 48
SQ400 664 614 452 300 154 440 372 67 103 110 40 F16 210 130f8 165 4 M20 5 30
SQ600 742 634 502 400 184 384 391 91 110 140 54 F25 300 200f8 254 8 M16 5 24
SQ1000 780 634 452 300 184 484 391 92 110 140 54 F25 300 200f8 254 8 M16 5 24
Parallel square / Carré Key / Alésage Flat / Méplat
x
x'
F10
F12
F14
F14
F16
y
150
150
175
210
210
x
.....
85f8
100f8
.....
130f8
102
125
140
140
165
x'
4
8
4
4
4
y
M10
M12
M16
M16
M20
.
3
.
.
5
x
21
18
21
30
30
AF404/01
Dimensional drawings / Plans d’encombrement
19
Socket with P positions
Douille avec P positions
y'
S
Standard dimensions
Dimensions standard S Ød7 S
SQ100 22 / 27 / 36 28 / 30 / 35 / 40 / 48 / 50 / 60 32 / 36
SQ250 22 / 27 / 36 / 46 35 / 40 / 48 / 50 / 60 / 72 / 80 32 / 36 / 46
SQ400 27 / 36 / 46 / 50 42 / 48 / 50 / 60 / 72 / 80 36 / 46
SQ600 / SQ1000 46 / 50 / 55 60 / 70 / 72 / 80 / 100 ...
d7
y'
y'
S
4 rue d’Arsonval - B.P. 70091 - 95505 Gonesse CEDEX France
Tel. : +33 (0)1 34 07 71 00 - Fax : +33 (0)1 34 07 71 01 - mail@bernardcontrols.com - www.bernardcontrols.com

Wiring diagrams
Schémas de câblage
Weatherproof
Quarter-Turn Actuators
SQ INTELLI+ Range
Servomoteurs
Etanches Quart de tour
Gamme SQ INTELLI+
All data in this brochure are given for information only and are subject to change without notice.
Les données contenues dans cette brochure sont données pour information et peuvent être modifiées sans préavis.
Technical handbook - Guide technique

SQ6 & SQ15 INTELLI+ wiring / Schéma INTELLI+ SQ6 & SQ15
SQ ADAPTATION BOARD
AF404/01
Wiring diagrams / Schémas de câblage
21
SQ6 & SQ15 actuators can receive all the INTELLI+ options appearing in the following diagrams.
Les actionneurs SQ6 & SQ15 peuvent recevoir toutes les options INTELLI+ apparaissant dans les schémas suivants.
4 rue d’Arsonval - B.P. 70091 - 95505 Gonesse CEDEX France
Tel. : +33 (0)1 34 07 71 00 - Fax : +33 (0)1 34 07 71 01 - mail@bernardcontrols.com - www.bernardcontrols.com

INTELLI+ wiring* / Schéma* INTELLI+
22
AF 404/01
Wiring diagrams / Schémas de câblage
*Based on diagram page 21, SQ6 & SQ15 actuators can receive the same INTELLI+ options.
Sur la base du schéma page 21, les actionneurs SQ6 & SQ15 peuvent recevoir les mêmes options INTELLI+
4 rue d’Arsonval - B.P. 70091 - 95505 Gonesse CEDEX France
Tel. : +33 (0)1 34 07 71 00 - Fax : +33 (0)1 34 07 71 01 - mail@bernardcontrols.com - www.bernardcontrols.com

INTELLI+ with positioner* / INTELLI+ avec positionneur*
23
AF404/01
Wiring diagrams / Schémas de câblage
*Based on diagram page 21, SQ6 & SQ15 actuators can receive the same INTELLI+ options.
Sur la base du schéma page 21, les actionneurs SQ6 & SQ15 peuvent recevoir les mêmes options INTELLI+
4 rue d’Arsonval - B.P. 70091 - 95505 Gonesse CEDEX France
Tel. : +33 (0)1 34 07 71 00 - Fax : +33 (0)1 34 07 71 01 - mail@bernardcontrols.com - www.bernardcontrols.com

24
AF 404/01
Chauffage Protection thermique moteur
Capteur de couple
Heater Thermal motor protection
Torque sensor
Moteur
Motor
B
U
3
A
(1-2) Triphasé/Three phase
P7
P14
TORQUE
TH
1 2
A2
C1
-
Résistance de fin de ligne
End of line resistor
P3
J7
J1
INTELLI+
Thermal/Thermique
1
A1
5 4 2
DISPLAY
P18
Raccordement du Bus
Connection of the Bus
Modbus
Carte Modbus
Moddbus board
Commun-
Sens 2+
Sens 1+
C2
A2
A1
6
LOGIC CONTROL
LOGIQUE
DE
CONTROLE
P2
A Green/Vert
B Red/Rouge
S Shield
P11
8
S1
7
9
8
7
6
5
4
3
2
Capteur de position
Position sensor
U
~M3
OU
OR
1 2 3
P6 : for 1/4 turn actuators
pour SM 1/4 tour
P12: for multiturns actuators
pour SM multitours
P12 P6
Position
120r
COIL
1
2
3
4
6 5
ANA
IN
REMOTE
DISTANCE
OFF
1 2
P1
6 1 2 3 4 3 2 1
3 4 5 6
LOCAL CONTROL
CARTE CI2801
CI2801 BOARD
19V
Internal
Supply
5
23V
4
LOCAL
3
~
~
Commandes locales
Local control
24V
1,2W
RD
Relais défaut
RD
R1 R2 R3 R4
Output
Supply
P2
23V
19V
~
~
contact 21-23 fermé=
servomoteur disponible
Fault Relay
Fault relay terminal 21-23 closed=
actuator available
1 1
P17
SIGNALING
REMOTE COMMANDS
6 5 4 3 2 11 10
9 1 1
P15
L1
F1
L2 N L3
Transformer Board
Carte transformateur
8
INTELLI+ MODBUS*
Wiring diagrams / Schémas de câblage
1
1
40 41
27
26
30
35
A Green/Vert
36
B Red/Rouge
3S Shield
34
24VS
2
1
P1
- +
23
9 13 14 15 16 17 18 19 20 21 22
5 10 11 12
4 6 7
29
28
Cablage suivant la tension SM
Wiring according to actuator supply
1 2 3
+
Alimentation secours (24VCC 2W) OU
Affectation des signalisations voir fiche de configuration
Emergency supply (24VDC 2W)
OR
Indication assignment see configuration table
ALIMENTATION
TRIPHASEE
THREE PHASE SUPPLY
Légende / Legend
Pour supprimer l'automaintien
ne pas raccorder la borne 8
Note:
12
11
10
9
8
7
6
5
4
7 8 9 10 11 12
6
5
4
Commande d'urgence
Emergency shutdown
ESD
To cancel self holding
Do not connect terminal 8
A
U
A
F O
A A
U U
X X
1 2
O
F
Fermeture
Closing
Fusible
Fuse
F
U
L'ordre des phases n'a pas d'importance.
Si l'une d'elles est manquante, le Servomoteur ne
redémarre pas et signale le défaut (relais défaut).
X X
1 2
S
S
Fu
AUX 1&2: Voir fiche de configuration
See configuration table
Raccordements pour
Commande par contact
Connection for
10 à 55V
Commande auxiliaire
Auxiliary command
AUX
The Order in Phase is not important.
If one Phase is missing, the Actuator will not start
and gives a signal (fault Relay).
control by contact
55 à 250V
Ouverture
Opening
O
Raccordements pour
Commande par tension
Connection for control
by voltage
Signalisation
Signaling
S Stop
TR Transformateur
Transformer
R
*Based on diagram page 21, SQ6 & SQ15 actuators can receive the same INTELLI+ options.
Sur la base du schéma page 21, les actionneurs SQ6 & SQ15 peuvent recevoir les mêmes options INTELLI+
4 rue d’Arsonval - B.P. 70091 - 95505 Gonesse CEDEX France
Tel. : +33 (0)1 34 07 71 00 - Fax : +33 (0)1 34 07 71 01 - mail@bernardcontrols.com - www.bernardcontrols.com

B
Condensateur
Moteur
Chauffage Protection thermique moteur
Capteur de couple Capteur de position
Capacitor Motor
Heater Thermal motor protection
Torque sensor Position sensor
U
A
5
3
(0-1) Monophasé/Single phase
(1-2) Triphasé/Three phase
-
~M1
~M3
Résistance de fin de ligne
End of line resistor
30
31
P3
P12
P7
J7
P14
Position
TORQUE(pot)
S Shield
J1
TH
1 2
A2
C1
Thermal/Thermique
A Green/Vert
B Red/Rouge
34
35
36
INTELLI+
DISPLAY
A1
5 4 3 2 1
Carte Intellibus PDP
Intellibus PDP board
P18
Commun-
Sens 2+
Sens 1+
C2
A2
Raccordement du Bus
Connection of the Bus
Profibus DPV1
A1
6
P1
LOGIC CONTROL
LOGIQUE
DE
CONTROLE
P2
A Green/Vert
B Red/Rouge
P11
S1
ANA
IN
REMOTE
DISTANCE
OFF
P1
CARTE CI2801
CI2801 BOARD
Internal
Supply
LOCAL
~
~
Commandes locales
Local control
24V
1,2W
RD
Relais défaut
RD
R1 R2 R3 R4
Output
Supply
P2
23V
19V
~
~
contact 21-23 fermé=
servomoteur disponible
Fault Relay
Fault relay terminal 21-23 closed=
actuator available
1
1
SIGNALING
P17
P15
8
19V
5
4
3
REMOTE COMMANDS
6
5
4
8
7
6
5
3
2
1 2 3
1 2 3
COIL
1
2
3
4
6 5
1 2
6 1 2 3 4 3 2 1
3 4 5 6
LOCAL CONTROL
23V
F1
L1
Carte Transformateur
Transformer Board
8
INTELLI+ PROFIBUS DPV1*
1 1
40 41
27
26
24VS
2
1
L3
L2 N
P1
9 7 3 2 1
11 10 9 4 1
- +
23
9 13 14 15 16 17 18 19 20 21 22
5 10 11 12
4 6 7
29
28
1 2 3
Cablage suivant la tension SM
Wiring according to actuator supply
0 1
+
Alimentation secours (24VCC 2W) OU
Affectation des signalisations voir fiche de configuration
Emergency supply (24VDC 2W)
OR
Indication assignment see configuration table
ALIMENTATION
TRIPHASEE
ALIMENTATION
THREE PHASE SUPPLY
MONOPHASEE
SINGLE PHASE SUPPLY
Légende / Legend
Pour supprimer l'automaintien
ne pas raccorder la borne 8
Note:
12
11
10
9
8
7
6
5
4
7 8 9 10 11 12
6
5
4
Commande d'urgence
Emergency shutdown
ESD
Type d'alimentation
Supply Type
To cancel self holding
Do not connect terminal 8
A
U
A
F O
O
F
Fermeture
Closing
Fusible
Fuse
F
U
A A
U U
X X
1 2
X X
1 2
S
S
Fu
AUX 1&2: Voir fiche de configuration
See configuration table
Raccordements pour
Commande par contact
Connection for
10 à 55V
Commande auxiliaire
Auxiliary command
AUX
L'ordre des phases n'a pas d'importance.
Si l'une d'elles est manquante, le Servomoteur ne
redémarre pas et signale le défaut (relais défaut).
control by contact
55 à 250V
Ouverture
Opening
O
The Order in Phase is not important.
If one Phase is missing, the Actuator will not start
Raccordements pour
Commande par tension
Connection for control
by voltage
Signalisation
Signaling
S Stop
TR Transformateur
Transformer
and gives a signal (fault Relay).
R
AF404/01
Wiring diagrams / Schémas de câblage
25
*Based on diagram page 21, SQ6 & SQ15 actuators can receive the same INTELLI+ options.
Sur la base du schéma page 21, les actionneurs SQ6 & SQ15 peuvent recevoir les mêmes options INTELLI+
4 rue d’Arsonval - B.P. 70091 - 95505 Gonesse CEDEX France
Tel. : +33 (0)1 34 07 71 00 - Fax : +33 (0)1 34 07 71 01 - mail@bernardcontrols.com - www.bernardcontrols.com

-
A
B
8
7
9
8
7
6
5
4
3
2
Line2/Ligne2
Line1/Ligne1
26
AF 404/01
Capteur de position
Position sensor
Chauffage Protection thermique moteur Capteur de couple
Heater Thermal motor protection
Torque sensor
Moteur
Motor
U
~M3
8
INTELLI+ PROFIBUS DPV1 REDUNDANT*
Wiring diagrams / Schémas de câblage
U
1
1
Résistance de fin de ligne1
End of line1 resistor
30
31
40 41
27
26
1 2 3
P6 : SD 1/4tr
P12: ST/SD Multitours
3
Raccordement du Bus
Connection of the Bus
Profibus DPV1
(1-2) Triphasé/Three phase
P7
P14
TORQUE
S Shield
TH
1 2
A2
C1
A Green/Vert
INTELLI+
Thermal/Thermique
1
P3
J7
Profibus DPV1
redundant board
J1
P12 P6
Position
A1
B Red/Rouge
34
35
36
5 4 3 2
1 2 3 4 5
DISPLAY
P18
Commun-
Sens 2+
Sens 1+
1
C2
A2
A Green/Vert
J2
COIL
2
3
B Red/Rouge
A1
LOGIC CONTROL
LOGIQUE
DE
CONTROLE
P2
S Shield
24VS
4
3
A Green/Vert
B Red/Rouge
S1
37
38
39
ANA
IN
2
1
P1
6
A Green/Vert
B Red/Rouge
P11
CARTE CI2801
CI2801 BOARD
19V
Internal
Supply
5
4
1 2
23V
3
1
2
3
4
6 5
~
~
6
6
Résistance de fin de ligne2
End of line resistor2
REMOTE
DISTANCE
OFF
3 4 5 6
LOCAL CONTROL
2
32
33
24V
1,2W
1
RD
Relais défaut
RD
R1 R2 R3 R4
Output
Supply
TR
P2
23V
19V
~
~
LOCAL
contact 21-23 fermé=
servomoteur disponible
Fault Relay
Commandes locales
Local control
Fault relay
terminal 21-23 closed=
actuator available
1 1
P17
SIGNALING
REMOTE COMMANDS
6 5 4 3 2 11 10
9 1 1
P15
L1
F1
L2 N L3
Transformer Board
Carte transformateur
P1
- +
23
9 13 14 15 16 17 18 19 20 21 22
5 10 11 12
4 6 7
29
28
Cablage suivant la tension SM
Wiring according to actuator supply
1 2 3
+
Alimentation secours (24VCC 2,5W) OU
Affectation des signalisations voir fiche de configuration
Emergency supply (24VDC 2,5W)
OR
Indication assignment see configuration table
ALIMENTATION
TRIPHASEE
THREE PHASE SUPPLY
Légende / Legend
Pour supprimer l'automaintien
ne pas raccorder la borne 8
Note:
12
11
10
9
8
7
6
5
4
7 8 9 10 11 12
6
5
4
Commande d'urgence
Emergency shutdown
ESD
L'ordre des phases n'a pas d'importance.
Si l'une d'elles est manquante, le Servomoteur ne
redémarre pas et signale le défaut (relais défaut).
To cancel self holding
Do not connect terminal 8
A
U
A
F O
A A
U U
X X
1 2
O
F
Fermeture
Closing
Fusible
Fuse
F
U
X X
1 2
S
S
Fu
The Order in Phase is not important.
If one Phase is missing, the Actuator will not start
AUX 1&2: Voir fiche de configuration
See configuration table
and gives a signal (fault Relay).
Raccordements pour
Commande par contact
Connection for
10 à 55V
Commande auxiliaire
Auxiliary command
AUX
control by contact
55 à 250V
Ouverture
Opening
O
Raccordements pour
Commande par tension
Connection for control
by voltage
Signalisation
Signaling
S Stop
TR Transformateur
Transformer
R
*Based on diagram page 21, SQ6 & SQ15 actuators can receive the same INTELLI+ options.
Sur la base du schéma page 21, les actionneurs SQ6 & SQ15 peuvent recevoir les mêmes options INTELLI+
4 rue d’Arsonval - B.P. 70091 - 95505 Gonesse CEDEX France
Tel. : +33 (0)1 34 07 71 00 - Fax : +33 (0)1 34 07 71 01 - mail@bernardcontrols.com - www.bernardcontrols.com

NOTE
AF404/01
Note
27
4 rue d’Arsonval - B.P. 70091 - 95505 Gonesse CEDEX France
Tel. : +33 (0)1 34 07 71 00 - Fax : +33 (0)1 34 07 71 01 - mail@bernardcontrols.com - www.bernardcontrols.com

SUBSIDIARIES
BELGIUM
BERNARD CONTROLS BENELUX
BRUXELLES
info.benelux@bernardcontrols.com
Tel +32 (0)2 343 41 22
CHINA
BERNARD CONTROLS CHINA
PEKIN
inquiry.asia@bernardcontrols.com
Tel +86 (0) 10 6789 2861
GERMANY
BERNARD CONTROLS DEUFRA
TROISDORF
bcd.mail@bernardcontrols.com
Tel +49 22 41 98 340
ITALIA
BERNARD CONTROLS ITALIA
MILAN
info.it@bernardcontrols.com
Tel +39 02 931 85 233
KOREA (REPUBLIC OF)
BERNARD CONTROLS KOREA
SEOUL
bck.info@bernardcontrols.com
Tel +82 02-2270-3880
SINGAPORE
BERNARD CONTROLS SINGAPORE
SINGAPORE
bcsg.info@bernardcontrols.com
Tel +65 65654227
SPAIN
BERNARD CONTROLS SPAIN
MADRID
info.spain@bernardcontrols.com
Tel +34 91 30 41 139
UNITED STATES
BERNARD CONTROLS Inc
HOUSTON
bsales@bernardcontrols.com
Tel +1 281 578 66 66
OFFICES
BANGKOK
BERNARD CONTROLS
SOUTH-EAST ASIA
j.chounramany@bernardcontrols.com
Tel +66 2 640 82 64
DUBAÏ
BERNARD CONTROLS
MIDDLE-EAST
bernact@emirates.net.ae
Tel +971 4 344 2010
MOSCOW
BERNARD CONTROLS
RUSSIA
youri.otradine@bernardcontrols.com
Tel +7 (499) 251 06 54
or +7 (916) 911 28 42
AGENTS AND DISTRIBUTORS
AMERICAS
Information on our network
www. bernardcontrols.com
or
To contact our distributors
Back Office
BERNARD CONTROLS Inc.
bsales@bernardcontrols.com
Tel +1 281 578 66 66
BRAZIL
JCN
SAO PAULO
jcn@jcn.com.br
Tel +55 11 39 02 26 00
ASIA
Information on our network
www. bernardcontrols.com
or
To contact our distributors
Back Office
BERNARD CONTROLS ASIA
inquiry.asia@bernardcontrols.com
Tel +86 10 6789 2861
EUROPE - MIDDLE EAST -
AFRICA
Information on our network
www.bernardcontrols.com
or
Back Office
BERNARD CONTROLS
mail@bernardcontrols.com
Tel +33 (0)1 34 07 71 00
or
Contact directly agents/distributors
AUSTRIA
IPU ING PAUL UNGER
WIEN
hammermueller@IPU.co.at
Tel +43 1 602 41 49
CZECH REPUBLIC
FLUIDTECHNIK BOHEMIA s.r.o.
BRNO
brno@fluidbohemia.cz
Tel +420 548 213 233-5
DENMARK
ARMATEC A/S
COPENHAGUEN
jo@armatec.dk
Tel + 45 46 96 00 00
EGYPT
ATEB
ALEXANDRIA
gm@atebco.com
Tel +203 582 76 47
FINLAND
TALLBERG TECH OY AB
ESPOO
info@tallberg.fr
Tel +358 0 207 420 740
GREECE
PI&MS Entreprises Ltd
ATHENS
ioannis.pappas@pims.gr
Tel +30 210 608 61 52
HUNGARY
APAGYI TRADEIMPEX KFT
BUDAPEST
bela.apagyi@mail.tvnet.hu
Tel +36 1 223 1958
MOROCCO
AQUATEL sarl
CASABLANCA
aquatel@wanadoo.net.ma
Tel +212 22 66 55 71
POLAND
ARNAP Sp. z o.o.
BIELSKO-BIALA
Sales@arnap.pl
Tel +48 33 81 84004
POLAND
MARCO
VARSOVIE
matzanke@pol.pl
Tel +48 22 864 55 43
SOUTH AFRICA
A-Q-RATE AUTOMATION CC
BERTSHAM
aqr@wol.co.za
Tel +27 11 432 58 31
SWITZERLAND
MATOKEM AG
allschwil
info@matokem.ag
Tel +41 61 483 15 40
TURKEY
OTKONSAS
ISTANBUL
sales@otkonsas.com
Tel +90 216 326 39 39
UNITED KINGDOM
ZOEDALE Plc
BEDFORD
enquiries@zoedale.co.uk
Tel +44 12 34 83 28 28
Exhaustive list of agents
and distributors on
www.bernardcontrols.com
Invest in Confidence
Bernard Controls SA
4 rue d’Arsonval - B.P. 70091
95505 Gonesse CEDEX France
Tel. : +33 (0)1 34 07 71 00
Fax : +33 (0)1 34 07 71 01
mail@bernardcontrols.com
www.bernardcontrols.com
AF404/01
All data in this brochure are given for information only and are subject to change without notice.
Les données contenues dans cette brochure sont données pour information et peuvent être
modifiées sans préavis.
