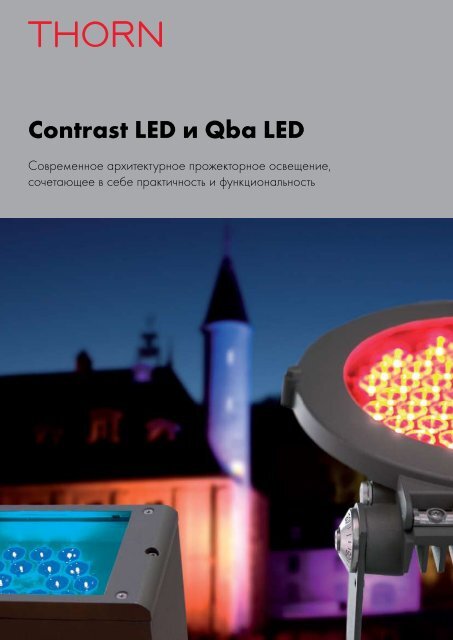

Contrast LED и Qba LED - Thorn

Contrast LED и Qba LED
Современное архитектурное прожекторное освещение,
сочетающее в себе практичность и функциональность

Какой светодиодный прожектор
обеспечивает для дизайнеров
исключительную гибкость
в отношении технических
характеристик заливающего
стены освещения?
Qba LED
2

Какой светодиодный прожектор
обладает мощностью, чтобы
проектировать свет на расстояние
до 30м, а также обеспечивать
точное распределение лучей?
Contrast LED
3

Qba LED
Рассчитанный на длительный срок службы и обладающий высокой
энергоэффективностью, Qba LED предлагает выбор цветов и средств
управления, которые позволяют быстро и легко осуществлять креативные
осветительные схемы.
Все прожекторы Qba LED могут легко сочетаться с другими продуктами
Qba, позволяя с уверенностью дополнять существующие осветительные
установки. Аналогично, в новых проектах можно эффективно сочетать
любые светильники Qba для более выгодного использования равномерных
форм освещения и светораспределения этой серии изделий.
Эффективные светодиоды для заливающего
стены освещения:
• 18 светодиодов для монохроматических
версий (от +/- 5,6° до 6,6° угла луча)
• 8 многокристальных светодиодов для
версии RGB (угол луча 12°) для
улучшенного смешивания цветов
Прожектор в соответствии
с IP66/IK08
Легко сочетать
со стандартными
прожекторами Qba
Соединительная карта DMX
интегрирована для версии RGB
Встроенный блок ПРА для
всех версий
Дополнительные отверстия для
сквозной проводки (по запросу)
4

Contrast LED
Contrast LED является новейшим дополнением к универсальной серии
прожекторных светильников компании Thorn и идеально подходит
для освещения архитектурных элементов и декоративных участков.
Он обеспечивает отличное освещение и цветовые эффекты без
рассеивания света на окружающие детали.
Использование светильника Contrast
размером R0 с передней рамой.
Contrast LED совместим со всеми
существующими аксессуарами
(кроме ячеистой решетки)
Четкий, стильный и ультрасовременный
дизайн с теплоотводящими ребрами
для максимального теплообмена
и обеспечения длительного срока
службы светодиодов.
Корпус прожектора в соответствии
с IP65/IK08
Интенсивная светодиодная
технология для эффективного
светового луча (+/-4°)
• 54 светодиода для
монохроматических версий
• 36 светодиодов для версий
RGB и RGBA
Тонкая округлая форма для
легкой интеграции
Прожектор с готовой
проводкой для
легкой установки
Gore-Tex ® постоянно закрученный
вентиляционный клапан позволяет
осуществлять газообмен в прожекторе
при изменяющихся условиях
окружающей среды, устраняя
конденсацию и обеспечивая
уплотнение в соответствии с IP65
Съемная соединительная коробка
в соответствии с IP66/IK08 с
самофиксирующимися винтами
5

Рабочие характеристики, Эффективность и Комфорт (PEC) –
для лучшей освещаемости окружающей обстановки
Contrast LED и Qba LED передают динамичный,
направленный на достижение результата дух
программы PEC компании Thorn Lighting.
Программа основана на том
принципе, что эффективность
освещения, его влияние на людей
и природную среду определяется
рабочими характеристиками,
эффективностью и комфортом.
Contrast LED и Qba LED
обеспечивают требуемое
освещение в нужном месте и
в нужное время.
Рабочие характеристики:
Обеспечивает наилучшее
визуальное восприятие.
• Очень равномерный и точно
управляемый прожекторный луч
позволяет дизайнерам создавать
проекты применения с хорошими
моделируемыми свойствами,
раскрывая особенности и
рисунки освещаемой сцены.
• Комбинация интенсивных
светодиодов и универсальных
аксессуаров позволяет
дизайнерам использовать
равномерный луч с отличными
моделируемыми качествами,
а также, создавать огромное
количество световых эффектов
с выбором цветов и цветовых
температур.
Эффективность: Сберегает
энергию и способствует снижению
эмиссии CO 2
, обеспечивает
освещение, которое практично
и эффективно для установки,
эксплуатации и техобслуживания.
• Contrast LED и Qba LED
характеризуются простой
установкой и нацеливанием. Все
аксессуары поставляются готовыми
для установки и крепления к
передней раме, без открывания
корпуса прожектора.
• Светодиоды обеспечивают
длительный срок службы, а также
хорошую энергоэффективность.
Не требуется замена лампы,
что сводит до минимума
необходимость в техническом
обслуживании, снижая расходы
на приобретение светильника.
Комфорт: повышение удовлетворенности
и мотивации работников
• Светодиоды RGB в сочетании
с динамическим смешиванием
обеспечивают разнообразие
освещаемой сцены, от спокойной
и расслабляющей до яркой и
стимулирующей обстановки.
• Особый дизайн прожекторов
Contrast LED и Qba LED делает их
незаметными днем, гармонируя
с дневным освещением
окружающего пространства.
Кроме того, поддерживая
имеющиеся конструкции
Contrast и Qba, они могут быть
легко интегрированы в уже
существующие схемы, в которых
используются стандартные
прожекторы Thorn.
• Использование интенсивных
коллимированных линз и оптических
аксессуаров обеспечивает
отсутствие потерь освещенности.
• В отличие от стандартных
источников света, светодиоды
не содержат ртути и не
излучают ультрафиолетовое
или инфракрасное излучение,
обеспечивая более благоприятное,
с точки зрения окружающей
среды, освещение.
Левый
Contrast LED RGB x 3
Contrast LED, теплый белый
Правый
Contrast LED, голубой с
преломляющей линзой LR2
Contrast LED, голубой с
призматическим стеклом OMW
Qba LED, теплый белый x 2
Band Extensive, белый
6

Световые эффекты Qba LED
Для создания заливающего стены освещения с кронштейнов Qba LED использует интенсивный световой луч, который
может быть спроектирован с применением дополнительной преломляющей линзы с вертикальными призмами
(фильтр 555B V – код SAP 96220097).
При выносной установке заливающего освещения фасада предлагаются 2 преломляющие линзы: с вертикальными
призмами для обеспечения горизонтальной ориентации светового луча (фильтр 555B V – код SAP 96220097), и с
горизонтальными призмами для вертикальной ориентации светового луча (фильтр 555B H – код SAP 96220098).
Правый
Contrast LED, теплый белый с
преломляющей линзой LR1
Qba LED, холодный белый x 2
Band Extensive, белый
Измерения проведены на белой холодной версии 6000K – 18 светодиодов
Заливающее освещение с кронштейнов
Расстояние 0,3м – Регулировка угла 5°
Освещение с расстояния
Расстояние 5м – Без регулировки угла
Стандартный Qba LED
Фильтр 555B V Стандартный Qba LED Фильтр 555B V
Эффекты светового луча
5˚Tilt
5˚Tilt
0.3m
0.3m
5m
5m
Кривые в декартовых координатах – Абсолютные значения
15000
10000
15000
10000
12500
12500
10000
7500
10000
7500
кд
7500
кд
5000
кд
7500
кд
5000
5000
2500
5000
2500
2500
2500
10
0
-60˚
-30˚
0˚
30˚
Qba LED – холодный белый 6000K
Кривая освещения – Без использования аксессуаров
Смещение 5м – Регулировка угла 0°
Iмакс: 13430кд Световой поток: 900лм
Апертура Iмакс/2 Гориз.: 2 x 5,7° Верт.: 2 x 5,7°
Кривые равной освещенности
0
60˚ -60˚ -30˚ 0˚ 30˚ 60˚
Qba LED – холодный белый 6000K
Кривая освещения – С фильтром 555B V
Смещение 5м – Регулировка угла 0°
Iмакс: 2940кд Световой поток: 800лм
Апертура Iмакс/2 Гориз.: 2 x 28,9° Верт.: 2 x 6,5°
10
5
0
0
-60˚ -30˚ 0˚ 30˚ 60˚ -60˚ -30˚ 0˚ 30˚ 60˚
Qba LED – холодный белый 6000K
Qba LED – холодный белый 6000K
Кривая освещения – Без использования аксессуаров
Кривая освещения – С фильтром 555B V
Смещение 5м – Регулировка угла 0°
Смещение 5м – Регулировка угла 0°
Iмакс: 13430кд Световой поток: 900лм
Iмакс: 2940кд Световой поток: 800лм
Апертура Iмакс/2 Гориз.: 2 x 5,7° Верт.: 2 x 5,7°
Апертура Iмакс/2 Гориз.: 2 x 28,9° Верт.: 2 x 6,5°
5
9
9
4
4
8
8
3
3
7
7
2
2
6
6
1
1
5
5
0
0
4
4
-1
-1
3
3
-2
-2
2
2
-3
-3
1
1
-4
-4
0 -5 -4 -3 -2 -1 0 1 2 3 4 5
0 -5 -4 -3 -2 -1 0 1 2 3 4 5
-5
-5
-4 -3 -2 -1 0 1 2 3 4 5
-5
-5
-4 -3 -2 -1 0 1 2 3 4 5
Qba LED – холодный белый 6000K
Кривая равной освещенности – Без использования аксессуаров
Заливающее освещение с кронштейнов 0,3м –
Регулировка угла 0°
5lx 10lx 50lx
2lx 100lx 200lx
Qba LED – холодный белый 6000K
Кривая равной освещенности – С фильтром 555B V
Заливающее освещение с кронштейнов 0,3м –
Регулировка угла 5°
2lx 5lx 10lx 50lx 100lx
Qba LED – холодный белый 6000K
Кривая равной освещенности –
Без использования аксессуаров
Расстояние выноса 5м – Регулировка угла 0°
2lx 5lx 10lx 50lx 100lx 200lx 500lx
Qba LED – холодный белый 6000K
Кривая равной освещенности –
С фильтром 555B V
Расстояние выноса: 5м – Регулировка угла 0°
2lx 5lx 10lx 50lx 100lx
8

Световые эффекты Contrast LED
Contrast LED предоставляет большие возможности для выражения формы,
цвета, контраста и изображения – все свойства, которые добавляют
новые креативные аспекты в нашу окружающую обстановку.
Преломляющие линзы
Они могут вращаться для настройки профиля луча в соответствии с требованиями применения.
Измерения проведены на белой холодной версии 6000K – 54 светодиодов
Смещенное освещение
Расстояние 10м – Без регулировки угла
Стандартный Contrast LED
Преломляющая линза LR1 Преломляющая линза LR2 Преломляющая линза LR3
Эффекты светового луча
0˚
0˚
0˚
0˚
10m
10m
10m
10m
Кривые в декартовых координатах – Абсолютные значения
120000
20000
20000
20000
100000
15000
15000
15000
80000
кд
60000
кд
10000
кд
10000
кд
10000
40000
20000
5000
5000
5000
0
0
0
0
-60˚ -30˚ 0˚ 30˚ 60˚ -60˚ -30˚ 0˚ 30˚ 60˚
-60˚ -30˚ 0˚ 30˚ 60˚ -60˚ -30˚ 0˚ 30˚ 60˚
Contrast LED – холодный белый 6000K
Contrast LED – холодный белый 6000K
Contrast LED – холодный белый 6000K
Contrast LED – холодный белый 6000K
Кривая освещения – Без использования аксессуаров
Кривая освещения – Преломляющая линза LR1
Кривая освещения – Преломляющая линза LR2
Кривая освещения – Преломляющая линза LR3
Iмакс: 113070кд Световой поток: 3250лм
Iмакс: 20040кд Световой поток: 2930лм
Iмакс: 18100кд Световой поток: 2760лм
Iмакс: 18930кд Световой поток: 2330лм
Апертура Iмакс/2 Гориз.: 2 x 3,9˚ Верт.: 2 x 3,9˚
Апертура Iмакс/2 Гориз.: 2 x 22,0˚ Верт.: 2 x 4,2˚
Апертура Iмакс/2 Гориз.: 2 x 18,4˚ Верт.: 2 x 4,2˚
Апертура Iмакс/2 Гориз.: 2 x 13,4˚ Верт.: 2 x 4,3˚
Кривые равной освещенности
6
5
4
3
2
1
0
-1
-2
-3
-4
-5
-6
-6 -5
-1 1 0 2
-2 3
-3 4 5
-4 6
Contrast LED – холодный белый 6000K
Кривая равной освещенности –
Без использования аксессуаров
Вынос 10м – Регулировка угла 0°
2lx 5lx 10lx 50lx 100lx 200lx 500lx
8
7
6
5
4
3
2
1
0
-1
-2
-3
-4
-5
-6
-7
-8
-7 -6 -5
-1 1 0 2
-2 3
-3 4
-4 5
-8 6 7 8
Contrast LED – холодный белый 6000K
Кривая равной освещенности –
Преломляющая линза LR1
Вынос 10м – Регулировка угла 0°
2lx 5lx 10lx 50lx 100lx
8
7
6
5
4
3
2
1
0
-1
-2
-3
-4
-5
-6
-7
-8
-8 -7 -6 -5 -4 -3 -2 -1 0 1 2 3 4 5 6 7 8
Contrast LED – холодный белый 6000K
Кривая равной освещенности –
Преломляющая линза LR2
Вынос 10м – Регулировка угла 0°
2lx
5lx 10lx 50lx
100lx
8
7
6
5
4
3
2
1
0
-1
-2
-3
-4
-5
-6
-7
-8
-8 -7 -6 -5 -4 -3 -2 -1 0 1 2 3 4 5 6 7 8
Contrast LED – холодный белый 6000K
Кривая равной освещенности –
Преломляющая линза LR3
Смещение 10м – Регулировка угла 0°
2lx 5lx 10lx 50lx 100lx
10

Призматические стекла
Они могут вращаться, чтобы профиль луча мог соответствовать горизонтальной или вертикальной конструкции
Измерения проведены на белой холодной версии, 6000K
Смещение
Расстояние 10м – Без регулировки угла
OMS – Полуинтенсивное
OMP – Полуширокое OMW –Широкое OME – Сверхширокое
Эффекты светового луча
0˚
0˚
0˚
0˚
10m
10m
10m
10m
Кривые в декартовых координатах – Абсолютные значения
80000
30000
20000
20000
25000
60000
20000
15000
15000
кд
40000
кд
15000
кд
10000
кд
10000
10000
20000
5000
5000
5000
0
-30˚
0˚
30˚
Contrast LED – холодный белый 6000K
Кривая освещения –
Призматическое стекло OMS – Интенсивное
Iмакс: 60760кд Световой поток: 2950лм
Апертура Iмакс/2 Гориз.: 2 x 5,0˚ Верт.: 2 x 5,0˚
0
-90˚ -60˚ -30˚ 0˚ 30˚ 60˚ 90˚
Contrast LED – холодный белый 6000K
Кривая освещения –
Призматическое стекло OMP – Полуширокое
Iмакс: 26700кд Световой поток: 3040лм
Апертура Iмакс/2 Гориз.: 2 x 11,4˚ Верт.: 2 x 6,3˚
0
-60˚ -30˚ 0˚ 30˚ 60˚
Contrast LED – холодный белый 6000K
Кривая освещения –
Призматическое стекло OMW – Широкое
Iмакс: 9200кд Световой поток: 3130лм
Апертура Iмакс/2 Гориз.: 2 x 22,5˚ Верт.: 2 x 11,1˚
0
-60˚ -30˚ 0˚ 30˚ 60˚
Contrast LED – холодный белый 6000K
Кривая освещения –
Призматическое стекло OME – Сверхширокое
Iмакс: 4170кд Световой поток: 3000лм
Апертура Iмакс/2 Гориз.: 2 x 25,5˚ Верт.: 2 x 25,5˚
Кривые равной освещенности
8
7
6
5
4
3
2
1
0
-1
-2
-3
-4
-5
-6
-7
-8
-7 -6 -5
-1 1 0 2
-2 3
-3 4
-4 5
-8 6 7 8
Contrast LED – холодный белый 6000K
Кривая равной освещенности –
Призматическое стекло OMS – Интенсивное
Смещение 10м – Регулировка угла 0°
2lx 5lx 10lx 50lx 100lx 200lx 500lx
8
7
6
5
4
3
2
1
0
-1
-2
-3
-4
-5
-6
-7
-8
-7 -6 -5
-1 1 0 2
-2 3
-3 4
-4 5
-8 6 7 8
Contrast LED – холодный белый 6000K
Кривая равной освещенности –
Призматическое стекло OMP–Полуширокое
Вынос 10м – Регулировка угла 0˚
2lx 5lx 10lx 50lx 100lx 200lx
8
7
6
5
4
3
2
1
0
-1
-2
-3
-4
-5
-6
-7
-8
-8 -7 -6 -5 -4 -3 -2 -1 0 1 2 3 4 5 6 7 8
Contrast LED – холодный белый 6000K
Кривая равной освещенности –
Призматическое стекло OMW – Широкое
Вынос 10м – Регулировка угла 0°
2lx 5lx 10lx 25lx 50lx 75lx
8
7
6
5
4
3
2
1
0
-1
-2
-3
-4
-5
-6
-7
-8
-6 -8 -7 -5
-1 1 0 2
-2 3
-3 4 5
-4 6 7 8
Contrast LED – холодный белый 6000K
Кривая равной освещенности –
Призматическое стекло OME– Сверхширокое
Вынос 10м – Регулировка угла 0°
2lx 5lx 10lx 15lx 20lx 25lx
11

Цветовые эффекты Contrast LED и Qba LED
Цвета
Qba LED, монохроматический
319 лм 287 лм 870 лм 293 лм
Contrast LED, монохроматический
1225 лм 1078 лм 2738 лм По запросу – 1080 лм
Температуры цветов
Две различные белые версии – теплая (3000K) и холодная (6000K) обеспечивают различные эффекты на природных материалах или зданиях.
Версии Qba LED или Contrast LED могут быть дополнены стеклянным хроматическим корректирующим фильтром в качестве простого решения для снижения
цветовой температуры в версиях 6000K и 3000K. В результате получается 4700K (холодный белый + фильтр) и 2700K (теплый белый + фильтр).
Холодный белый
6000K
Холодный белый + фильтр
4700K
Теплый белый
3000K
Теплый белый + фильтр
2700K
Qba LED
901 лм 660 лм 751 лм 550 лм
Contrast LED
3253 лм 1984 лм 2364 лм 1450 лм
12

Qba LED RGB
385 лм
Contrast LED RGB
1222 лм
Измерения проводились при всех
включенных светодиодах
Версии RGB управляются
посредством протокола DMX
(система управления не
поставляется).
Хроматический корректирующий фильтр Qba LED
Хроматический корректирующий фильтр
Contrast LED
13

Соединение DMX для Qba LED и Contrast LED RGB
Если не требуются специальные
эффекты или синхронизация
между множеством светодиодных
прожекторов Contrast LED или
Qba LED RGB, то возможно
использование автоматической
очередности посредством установки
всех переключателей DMX в
нулевое положение.
Для обеспечения световых
эффектов, версии RGB Contrast LED
или Qba LED требуют провайдера
сигналов DMX, подобно блоку
памяти Spectra (заказывается
отдельно, см. ниже).
При использовании совместно
с программным обеспечением
«Spectrasoft», возможно создание
и воспроизведение сценариев.
Программное обеспечение
«Spectrasoft» на СD диске
устанавливается на компьютер.
Как только программа установлена,
она загружается в блок памяти
Spectra которая хранит и передает
данные к проекторам. Компьютер
после этого не требуется, за
исключением случаев внесения
каких-либо изменений в программу.
Сигнал DMX посылается на
платы с электронными адресами
в соединительной коробке
Contrast LED или напрямую в
корпус Qba LED посредством
кабеля DM512.
Максимальное расстояние
между блоком памяти (или
другим провайдером сигнала
DMX) и соединительной
коробкой последнего светильника
Contrast LED RGB/RGBA или
Qba RGB составляет 300м
при максимальном количестве
установленных прожекторов,
не превышающем 32.
Это типичные значения, которые
требуют подтверждения установщиком,
в зависимости от
конфигурации проекта. Даже в
случае использования качественных
кабелей и линейного оконечного
устройства DMX, могут возникать
электромагнитные помехи.
Для избежания этих помех и
усиления DMX сигнала используйте
DMX бустер
Если расстояние между блоком
памяти и последним прожектором
больше 300м, то необходимо
использование бустера для
усиления DMX сигнала. Бустер
будет засчитан как аксессуар.
В этом случае, максимальное
количество прожекторов
будет 31 + 1 бустер
Максимальное расстояние
между 2 бустерами составляет
не более 300м.
Бустеры имеют 2 или 4 линии
для подключения проводов в
соединение типа звезды. Каждая
линия рассматривается как
независимая и может включать
32 прожектора
На заключительном прожекторе
в цепи необходимо добавить
линейное оконечное устройство
DMX для предотвращения «возврата»
сигнала (в соединительную коробку
для Contrast LED RGB и в заднюю
часть Qba LED для Qba LED RGB).
Установка без бустера и несколько светильников Contrast LED RGB или/и Qba LED RGB
Spectrasoft
+ компьютер
Contrast LED или Qba LED RGB
Contrast LED или Qba LED RGB
Кабель DMX
Максимальное расстояние между блоком памяти «Spectra» и последним прожектором:
300м (максимальное количество установленных прожекторов – 32)
Установка с 1 бустером и несколькими светильниками Contrast LED RGB или/и Qba LED RGB
Spectrasoft
+ компьютер
Блок памяти
«Spectra»
Блок памяти
«Spectra»
Бустер, 2 линии
Система DMX
+ источник
питания
Система DMX
+ источник
питания
Система DMX
+ источник
питания
Система DMX
+ источник
питания
Система DMX
+ источник
питания
Contrast LED или Qba LED RGB
Линейное
оконечное
устройство
DMX
Contrast LED или Qba LED RGB
Contrast LED или Qba LED RGB
Contrast LED
или Qba LED RGB
Руководство для заказа системы управления DMX
Описание
Вес
(Kg)
Код SAP
CONT SPECTRA SIGNAL BOOSTER X2 FOR DMX 2,6 96009848
CONT SPECTRA SIGNAL BOOSTER X4 FOR DMX 3,0 96012407
CONT SPECTRA DMX LINE TERMINATION 0,1 96012408
CONTRAST SPECTRA MEMORY BOX (FOR SOFT) 1,7 96253059
CONTRAST SPECTRA SPECTRASOFT CD Программное обеспечение 0,1 96012354
Линейное
оконечное
устройство
DMX
Система DMX
+ источник
питания
Система DMX
+ источник
питания
Кабель DMX
Максимальное расстояние между блоком памяти «Spectra» и бустером:
300м (максимальное количество прожекторов или бустеров – 32)
Максимальное расстояние между бустером и последним прожектором каждой линии:
300м (максимальное количество прожекторов или бустеров – 32)
Линейное
оконечное
устройство
DMX
CONTRAST SPECTRA CAB DMX512
Продажа кабеля DMX
производится в метрах длины
0,1/м 96230866
15

Qba LED
Монохроматическая версия
Версия RGB
203
LED
Монохроматический:
24Вт для 18 LED
RGB: 36Вт для
8 многокристальных LED
Материалы/Отделка
Корпус, рама и аксессуары:
литой под давлением алюминий
ENAB44100 с порошковым
текстурированным покрытием
серого цвета
Винты корпуса: нержавеющая сталь
Стопорные винты дополнительных
принадлежностей: никель,
покрытый латунью
Переднее стекло: закаленное стекло
По запросу могут поставляться
другие цвета RAL
Монтаж
Светильники Qba LED регулируются
на монтажной скобе. Нацеливание
упрощено посредством использования
индикатора на сторонах
корпуса, закрепляемого с помощью
центрального установочного винта
диаметром 8мм. Также в качестве
аксессуара имеется короткая
настенная монтажная скоба. Для
подсоединения устройства установщикам
достаточно просто открыть
заднюю часть светильника для
доступа к внутреннему соединителю.
Электрическое соединение:
Кабельный сальник для кабелей
диаметром 6-11мм. По запросу
для сквозной проводки может
поставляться дополнительный
кабельный сальник.
Для управления светильниками
по протоколу DMX512 (только RGB
версия), необходим специализированный
кабель предачи DMX
данных. Для последовательного
подключения светильников к
линии управления требуются два
герметичных сальника внутренним
диаметром 7мм. Проводники
DMX кабеля Data +, Data- и
экран подключаются к соответсвующим
зажимам DMX клемной
колодки светильника.
Стандарты
Конструкция и изготовление в
соответствии с EN60598
Электрооборудование класса 1
По запросу поставляется
электрооборудование класса II
(только монохроматические версии)
Ударопрочность IK08/5 Н/м
Tокр: 25°С
IP66
Спецификация
В спецификации указать:
Компактный прямоугольный
светодиодный прожектор для
заливающего освещения стен с
кронштейна. Корпус из литого
под давлением алюминия со
скрытой скобой. Уплотнение
в соответствии с IP66.
Предлагается выбор из шести
монохроматических цветов:
2 белых, красный, голубой,
зеленый и янтарный и
функционального RGB,
использующего светодиодные
источники света. Поставляется
с встроенным источником света
для монохроматических версий,
или же с источником питания
и контроллером DMX для
версии RGB.
Другие компоненты DMX
заказываются отдельно
Наименование: Qba LED.
40
139
145
219
227
212
Руководство для заказа
Один код включает Qba LED с встроенным источником питания для монохроматических версий
или с источником питания и системой DMX для версии RGB
66
Описание Вес (кг) Код SAP
208
35 35
7x10 Ø16.5 Ø7
Монохроматические версии
QBA LED 24W 240V 18LED WHI/6000K 6,0 96254271
QBA LED 24W 240V 18LED WHI/3000K 6,0 96254272
QBA LED 24W 240V 18LED BLU 6,0 96254273
QBA LED 24W 240V 18LED RED 6,0 96254274
QBA LED 24W 240V 18LED GRN 6,0 96254275
QBA LED 24W 240V 18LED AMB 6,0 96254276
Версия RGB
QBA LED 36W 240V 8LED RGB DMX 5,8 96254277
16

Фильтр 555B H
Козырек
Решетка
Цветной корректирующий фильтр
Шторки
Фильтр 555B V
Проволочная сетка
Руководство для заказа аксессуаров
Описание Вес (кг) Код SAP
QBA VS Козырек 0,4 96012228
QBA WG Проволочная сетка 0,4 96012229
QBA AGS (x4) Комплект из 4-х шторок 0,8 96012230
QBA LV Решетка 0,8 96012231
QBA FILTER REFR 555B V Вертикальная призма 0,6 96220097
QBA FILTER REFR 555B H Горизонтальная призма 0,6 96220098
QBA GL CHROMATIC CORRECTION FILTER Стеклянный фильтр LEE 205, теплый 0,4 96254527
QBA SHORT STIRRUP Настенная монтажная скоба 0,4 96012236
17

Contrast LED
Монохроматическая версия
Версия RGB
285
265
388
123
92
LED
Монохроматический: 86,6Вт
для корпуса с 54-мя светодиодами
и источник питания для белых,
голубых и зеленых цветов. 60Вт для
красной версии (янтарная версия по
запросу). RGB: 51,6Вт для корпуса с
36-ю светодиодами и приводом DMX
(и по запросу для версии RGBA)
Материалы/Отделка
Корпус и рама: литой под давлением
алюминий с порошковым текстурированным
покрытием серого цвета.
Вкрученные вентиляционные клапаны:
Gore-Tex ® , Polyvent/M12x1.5
Винты: нержавеющая сталь
Переднее стекло: закаленное
стекло толщиной 4мм
Кабель: резиновый длиной 1,5м.
H07RN-F 2x1мм 2 для монохроматических
версий
Profilplast типа CSA 4x1мм 2 R
для версии RGB
(Profilplast типа CSA 5x1мм 2 L
для версии RGBA)
По запросу могут поставляться
другие цвета RAL.
Соединительная коробка: Серый
ABS/PC (поликарбонат) RAL 7043,
материал окрашен
Уплотнитель: силикон
Кабельный наконечник: латунь
Стопорные винты:
нержавеющая сталь
Система управления: DMX для
версий RGB (RGBA)
Аксессуары (те же, что и для
Contrast R0, за исключением
ячеистой решетки): литой под
давлением алюминий ENAB44100
с порошковым текстурированным
покрытием серого цвета
Стопорные винты: никель,
покрытый латунью
Переднее стекло: закаленное стекло
Монтаж
Contrast LED поставляется
в комплекте с корпусом и
соединительной коробкой,
включая источник питания для
монохроматических версий, или
же источник питания/систему
DMX для версии RGB (RGBA).
Прожектор поставляется с
готовой проводкой, поэтому, для
предотвращения повреждения
электрических компонентов
нельзя открывать корпус.
Максимальное расстояние между
источником питания и корпусом
прожектора составляет 60м для
монохроматических версий, и
50м для версий RGB (по запросу
поставляются RGBA).
Прожектор регулируется на короткой,
узкой монтажной скобе, которая
крепится через центральное болтовое
отверстие диаметром 18мм, и двух
отверстий диаметром 12мм на
расстоянии 80мм по обе стороны
от центра. Нацеливание упрощено
посредством использования индикатора
и отметки на монтажной скобе,
положение закрепляется с помощью
центрального установочного винта
диаметром 8мм.
Пластиковая соединительная
коробка должна быть открыта
для проведения соединений.
В комплект входят 6 стопорных
винтов. Подсоедините прожектор
Contrast к разъему в блоке ПРА.
Поддерживается сквозная проводка.
При необходимости получения
динамичных сценариев
осветительных эффектов для
подсоединения версий RGB
(RGBA) требуется кабель DMX.
Подсоедените концы + и – и
заземлите DMX cоединитель
Стандарты
Конструкция и изготовление в
соответствии с EN60598
Электрооборудование класса III
только для корпуса
Электрооборудование класса II
для соединительной коробки
Электрооборудование класса II
для прожектора и соединительной
коробки
Ударопрочность в соответствии
с IK08/5 Н/м для корпуса и
соединительной коробки
Tокр: 25°С
Степень защиты IP65
для корпуса
Степень защиты IP66 для
соединительной коробки
Спецификация
В спецификации указать:
Выпуклый круглый светодиодный
прожектор для смещенного
освещения поверхности.
Корпус изготовлен из литого
алюминия с рамой со степенью
защиты IP65. Предлагается выбор
пяти монохроматических цветов:
2 белых, красный, голубой и
зеленый (янтарный поставляется
по заказу), и динамичного RGB,
использующего светодиодные
источники света (RGBA по заказу).
Поставляется с дистанционной
соединительной коробкой с
источником питания для монохроматических
версий, а также
с источником питания/системой
DMX для версий RGB/RGBA.
Другие компоненты DMX
заказываются отдельно
Наименование: Contrast LED.
200
Ø12 Ø18 Ø12
40 40
126
Руководство для заказа
Один код включает Contrast LED с его соединительной коробкой, включая источник питания для монохроматических
версий или источник питания и систему DMX для версии RGB (по запросу поставляется версия RGBA)
Описание Вес (кг) Код SAP
Монохроматические версии
CONTRAST LED 86,6W 240V 54LED WHI/6000K 6,3 96254292
CONTRAST LED 86,6W 240V 54LED WHI/3000K 6,3 96254293
60
34
278
56.5 56.5
34
341
372
94
88
117
CONTRAST LED 86,6W 240V 54LED BLU 6,3 96254294
CONTRAST LED 60W 240V 54LED RED 6,3 96254267
CONTRAST LED 86,6W 240V 54LED GRN 6,3 96254268
Версия RGB
CONTRAST LED 51,6W 240V 36LED RGB DMX 7,0 96254269
18

OMS – полуинтенсивное призматическое стекло
LR1 – средняя широкая преломляющая линза
Проволочная сетка
Цветной корректирующий фильтр
OMP – полуширокое призматическое стекло
LR2 – широкая преломляющая линза
Регулируемая антибликовая решетка
Шторка
OMW -широкое призматическое стекло
LR3 – узкая преломляющая линза
Закрепленная решетка
Козырек
Руководство для заказа аксессуаров
Широкий выбор аксессуаров может быть закреплен на лицевой стороне Contrast LED. Аксессуары могут быть
наложены один на другой, и могут использоваться с призматическими стеклами и преломляющими линзами для
обеспечения разнообразных световых эффектов. Все регулировки могут быть легко произведены на месте установки.
Описание Вес (кг) Код SAP
CONT R0 GL/FR S/S SINT (OMS) Полуинтенсивное симметричное 1,0 96002503
CONT R0 GL A/S SINT (OMP) Сверхширокое асимметричное 1,0 96002504
CONT R0 GL A/S EXT (OMW) Широкое асимметричное 1,0 96002505
OME – сверхширокое призматическое стекло
CONT R0 GL S/S XEXT (OME) Сверхширокое симметричное 1,0 96002506
CONT R0 LR1 Средняя широкая преломляющая линза 1,0 96002500
CONT R0 LR2 Широкая преломляющая линза 1,0 96002501
CONT R0 LR3 Узкая преломляющая линза 1,0 96002502
CONTRAST R0 GL CHROMAT CORRECTION FILTER Стеклянный фильтр LEE 205, теплый 1,0 96254526
CONT R0 WG Проволочная сетка 1,0 96002511
CONT R0 LV Закрепленная антибликовая решетка 0,7 96002508
CONT R0 LV/AJ Регулируемая антибликовая решетка 0,7 96005841
CONT R0 AGF Контроллер рассеивания света 1,0 96216220
CONT R0 VS Козырек 0,4 96002516
CONTRAST C0/R0 AGS (x1) Шторка (x1) 1,0 96002507
19

Lighting people and places
Thorn Lighting
Представительство в Москве
127030, Россия, г.Москва
Новослободская ул., 21
БЦ «Новослободская 21»
Офис 406
Тел: + 7 (495) 981 35 41
Факс: + 7 (495) 981 35 42
E-mail: Office.Moscow@thornlighting.com
Представительство в Санкт-Петербурге
191104 Россия г. Санкт-Петербург
Артиллерийская ул., 1
БЦ «Европа Хаус»
Офис 415
Тел: +7 (812) 718 81 12
+7 (812) 718 81 14
Факс: +7 (812) 718 81 19
E-mail: Office.Petersburg@thornlighting.com
www.thornlighting.ru
Компания Thorn Lighting постоянно разрабатывает и совершенствует свою продукцию. Все описания, иллюстрации, чертежи и спецификации в этой публикации представляют только
общие детали и не будут составлять часть какого-либо контракта. Сохраняется право изменять спецификации без предварительного уведомления или официального объявления.
Все товары, предлагаемые компанией, поставляются согласно Общим условиям продаж компании, экземпляр которых предоставляется по требованию. Все измерения даны в миллиметрах,
а вес – в килограммах, если только не оговорено иное.
Номер публикации: 446 (RU) Дата публикации: 07/09
SAP code: 96504077
