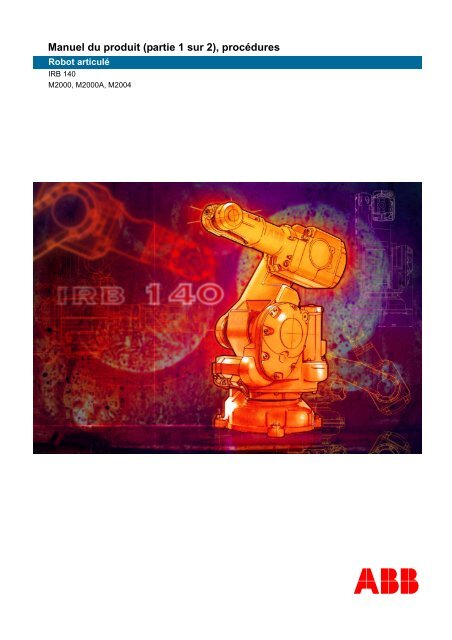

Manuel du produit (partie 1 sur 2), procédures

Manuel du produit (partie 1 sur 2), procédures

Robot articulé

IRB 140

M2000, M2000A, M2004

Manuel du produit (partie 1 sur 2), procédures

IRB 140

M2000

M2000A

M2004

ID du document: 3HAC 023297-004

Révision: -

Les informations contenues dans ce manuel peuvent être modifiées sans préavis et ne

doivent pas être interprétées comme un engagement de la part d'ABB. La

responsabilité d'ABB ne sera pas engagée par suite d'erreurs contenues dans ce

manuel.

Sauf stipulation expresse du présent manuel, aucune des informations ne pourra être

interprétée comme une garantie d'ABB couvrant les risques de perte, de dommages

corporels ou matériels, l'adaptation à un usage particulier, ou toute autre garantie que

ce soit.

En aucun cas, la responsabilité d'ABB ne pourra être engagée à la suite de dommages

fortuits ou liés à l'utilisation du présent manuel ou des produits décrits dans le manuel.

Le présent manuel ne doit pas être reproduit ou copié intégralement ou en partie sans

la permission écrite d'ABB, et son contenu ne doit ni être divulgué à des tiers, ni être

utilisé à des fins non autorisées. Les contrevenants seront poursuivis.

D'autres exemplaires de ce manuel peuvent être obtenus auprès d'ABB au prix en

vigueur.

(c) Copyright 2004 ABB. Tous droits réservés.

ABB Automation Technologies AB

Robotics

SE-721 68 Västerås

Suède

Table des matières

Vue d’ensemble. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

Documentation du produit, M2000/M2000A. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

Documentation du produit, M2004 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Comment lire le manuel du produit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

1 Sécurité 13

1.1 Introduction . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

1.2 Consignes générales de sécurité . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

1.2.1 Introduction . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

1.2.2 Informations générales. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

1.2.2.1 Sécurité, entretien . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

1.2.2.2 Limites de responsabilité. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

1.2.2.3 Renseignements connexes. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .17

1.2.3 Risques . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

1.2.3.1 Risques liés au travail d'entretien sur le robot. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

1.2.3.2 Risques liés au préhenseur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

1.2.3.3 Risques liés aux outils/pièces de travail . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

1.2.3.4 Risques liés aux systèmes pneumatiques/hydrauliques . . . . . . . . . . . . . . . . . . . . . . . . . . 22

1.2.3.5 Risques si le fonctionnement est perturbé. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

1.2.3.6 Risques lors de l'installation et de l'entretien . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

1.2.3.7 Risques liés aux pièces sous tension . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

1.2.4 Actions relatives à la sécurité . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

1.2.4.1 Dimensions de l'enceinte de sécurité. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

1.2.4.2 Extinction d'incendie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

1.2.4.3 Libération d'urgence du bras du robot. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

1.2.4.4 Test des freins . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29

1.2.4.5 Risque de désactivation de la fonction "Vitesse réduite 250 mm/s". . . . . . . . . . . . . . . . . 30

1.2.4.6 Utilisation en toute sécurité du pupitre mobile d'apprentissage . . . . . . . . . . . . . . . . . . . . 31

1.2.4.7 Travail à l'intérieur du rayon d'action du manipulateur . . . . . . . . . . . . . . . . . . . . . . . . . . 32

1.3 Instructions relatives à la sécurité . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33

1.3.1 Signaux de sécurité, notions générales. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33

1.3.2 DANGER - Les manipulateurs en mouvement présentent un danger mortel. . . . . . . . . . . . . . . . . 35

1.3.3 AVERTISSEMENT - L'unité est sensible aux décharges électrostatiques.. . . . . . . . . . . . . . . . . . 36

1.3.4 AVERTISSEMENT - Instructions de sécurité concernant la manipulation d'huile de réducteur . 37

2 Installation et mise en service 39


2.2 Déballage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40

2.2.1 Procédure avant l'installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40

2.2.2 Rayon d'action, IRB 140. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43

2.2.3 Risque de basculement/Stabilité. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45

2.3 Installation sur site . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 46

2.3.1 Levage du manipulateur avec élingues de levage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 46

2.3.2 Desserrage manuel des freins . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47

2.3.3 Orientation et ancrage du manipulateur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50

2.3.4 Limitation de l'espace de travail. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51

2.3.5 Montage de l'équipement sur le manipulateur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .52

2.3.6 Charges . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 54

2.3.7 Montage suspendu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 55

2.3.8 Emplacement des boulons . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 57

2.4 Connexions électriques . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 59

2.4.1 Connexions du client sur le manipulateur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 59

3HAC 023297-004 Révision: -

3


3 Maintenance 61


3.2 Calendriers de maintenance . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 62

3.2.1 Programme de maintenance, IRB 140 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 62

3.3 Tâches d'inspection . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 64

3.3.1 Inspection, amortisseur, axes 2-3 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 64

3.3.2 Inspection, câblage du robot . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 66

3.3.3 Inspection, courroies d'entraînement . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 67

3.4 Nettoyage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 71

3.4.1 Nettoyage, robot complet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 71

3.5 Opérations d'échange/de remplacement . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 72

3.5.1 Vidange du réducteur, axes 5 et 6 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 72

4 Réparation 77


4.2 Robot complet. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 78

4.2.1 Remplacement du faisceau de câbles. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 78

4.2.2 Remplacement du bras supérieur complet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 86

4.2.3 Remplacement du bras inférieur complet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 93

4.2.4 Remplacement de la base . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 97

4.3 Bras supérieur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 101

4.3.1 Remplacement du poignet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 101

4.3.2 Remplacement de l’amortisseur, axe 3 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 105

4.3.3 Remplacement de l’amortisseur, axe 5 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 107

4.3.4 Remplacement du couvercle, logement du bras. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 110

4.4 Bras inférieur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 112

4.4.1 Remplacement du couvercle et du joint du bras inférieur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 112

4.4.2 Remplacement de l'amortisseur, axe 2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 115

4.4.3 Remplacement de la lampe témoin . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 117

4.5 Châssis et base. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 120

4.5.1 Remplacement du couvercle de la console . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 120

4.5.2 Remplacement de la console . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 123

4.5.3 Remplacement de l'unité de mesure série et du bloc de batteries . . . . . . . . . . . . . . . . . . . . . . . . 127

4.5.4 Remplacement du câble de commande . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 132

4.6 Moteurs . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 136

4.6.1 Remplacement du moteur, axe 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 136


4.6.3 Remplacement du moteur et de la courroie d'entraînement, axe 3 . . . . . . . . . . . . . . . . . . . . . . . 145


4.6.5 Remplacement du moteur et de la courroie d'entraînement, axe 5 ou 6 . . . . . . . . . . . . . . . . . . . 155

4.6.6 Réglages et mesures . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 162

4.6.6.1 Mesure du jeu, axe 5 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 162

4.6.6.2 Mesure du jeu, axe 6 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 164

4.7 Réducteurs . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 166

4.7.1 Remplacement du réducteur des axes 1-2 et de l'amortisseur de l'axe 1 . . . . . . . . . . . . . . . . . . . 166

4.7.2 Travail d'entretien sur le réducteur de l'axe 4 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 172

5 Informations relatives à l'étalonnage 173

5.1 Introduction . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 173

5.2 Méthodes d'étalonnage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 175

5.3 Graduations d'étalonnage et position d'axe correcte . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 177

5.4 Sens du mouvement d'étalonnage de tous les axes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 178

4

3HAC 023297-004 Révision: -


5.5 Mise à jour des compte-tours . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 179

5.6 Contrôle de la position d'étalonnage. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 184

3HAC 023297-004 Révision: -

5

Vue d’ensemble


À propos de ce manuel

Ce manuel contient les instructions relatives à

• l'installation mécanique et électrique du robot,

• la maintenance du robot,

• la réparation mécanique et électrique du robot.

Utilisation

Le présent manuel doit être utilisé :

• au cours de l'installation, depuis la phase de levage du robot vers son site de travail et

sa fixation dans la fondation jusqu'à sa préparation afin qu'il puisse fonctionner,

• au cours de la maintenance,

• au cours des travaux de réparation et de l'étalonnage.

Public visé

Ce manuel est destiné

• personnel d'installation,

• personnel de maintenance

• personnel de réparation.

Conditions préalables

Le lecteur doit...

• être un technicien de maintenance/réparation formé,

• disposer des connaissances nécessaires pour effectuer les travaux d'installation, de

réparation et de maintenance mécanique et électrique.

6



Organisation des chapitres

Le manuel est articulé autour des chapitres suivants :

Chapitre

Sécurité, entretien

Installation et mise en

service

Maintenance

Réparation

Informations relatives à

l'étalonnage

Démantèlement

Contenu

Informations de sécurité à lire avant d'effectuer une tâche

d'installation ou d'entretien sur le robot. Ce chapitre contient des

notions générales relatives à la sécurité, ainsi que des

informations plus précises sur la manière d'éviter les dommages

matériels ou corporels.

Informations essentielles sur le levage et l'installation du robot.

Procédures étape par étape expliquant comment entretenir le

robot. Basées sur un calendrier de maintenance applicable pour

planifier une maintenance régulière.

Procédures étape par étape expliquant comment réparer le

robot. Basées sur les pièces détachées disponibles.

Procédures ne nécessitant aucun équipement d'étalonnage

spécial. Informations générales relatives à l'étalonnage.

Contraintes d'environnement du robot et de ses composants.

Révisions

Révision

Description

- Première édition

Remplace la version précédente des manuels suivants :

• Manuel d'installation et de mise en service

• Manuel de maintenance

• Manuel de réparation, première partie

• Manuel de réparation, deuxième partie

Modifications apportées par rapport aux éditions précédentes :

• Mise en oeuvre du modèle M2004.

• Chapitre Étalonnage remplacé par le chapitre Informations relatives

à l'étalonnage.

• Chapitre Sécurité, entretien remplacé par le nouveau chapitre sur la

sécurité.

• Informations relatives au système de commande retirées du

manuel.

3HAC 023297-004 Révision: -

7

Documentation du produit, M2000/M2000A

Documentation du produit, M2000/M2000A

Généralités

La documentation complète du système de robot M2000, y compris le système de commande,

le robot et les options matérielles, comprend les manuels ci-dessous :

Manuels concernant le matériel

Le matériel, les robots et les armoires de commande sont livrés avec un manuel du produit

divisé en deux parties :

Manuel du produit, procédures

• Informations de sécurité

• Installation et mise en service (description de l'installation mécanique, des connexions

électriques et du chargement du logiciel du système)

• Maintenance (description de toutes les procédures de maintenance préventive

requises, intervalles inclus)

• Réparation (description de toutes les procédures de réparation recommandées, pièces

détachées incluses)

• Procédures complémentaires (étalonnage, démantèlement)

Manuel du produit, informations de référence

• Informations de référence (références des documents mentionnés dans le manuel du

produit, procédures, listes d'outils, normes de sécurité)

• Liste des pièces

• Plans ou vues éclatées

• Schémas de câblage

Manuels du logiciel

La documentation sur le logiciel comprend de nombreux manuels, des manuels de base sur le

système d'exploitation, aux manuels pour la saisie des paramètres en cours de

fonctionnement.

La liste complète de tous les manuels du logiciel est disponible auprès d'ABB.

Manuel sur les options matérielles du système de commande

Chaque option matérielle du système de commande est fournie avec sa propre

documentation. Chaque jeu de documentation contient les informations indiquées cidessous:

• Informations pour l'installation

• Informations pour les réparations

• Informations pour la maintenance

De plus, des informations sur les pièces détachées sont fournies pour l'option complète.

8


Documentation du produit, M2004



La documentation du robot peut être divisée en plusieurs catégories. La liste présentée est

basée sur le type d'informations contenues dans les documents, qu'il s'agisse de produits

standard ou optionnels. Ainsi, les livraisons de produits de robot ne comportent pas tous les

documents répertoriés, mais uniquement ceux correspondant à l'équipement fourni.

Cependant, vous pouvez commander tous les documents répertoriés auprès d'ABB. Les

documents répertoriés sont valides pour les systèmes de robot M2004.

Manuels concernant le matériel

Le matériel, les robots et les armoires de commande sont livrés avec un manuel du produit

divisé en deux parties :

Manuel du produit, procédures

• Informations de sécurité

• Installation et mise en service (description de l'installation mécanique, des connexions

électriques et du chargement du logiciel du système)

• Maintenance (description de toutes les procédures de maintenance préventive

requises, intervalles inclus)

• Réparation (description de toutes les procédures de réparation recommandées, pièces

détachées incluses)

• Procédures complémentaires (étalonnage, démantèlement)

Manuel du produit, informations de référence

• Informations de référence (références des documents mentionnés dans le manuel du

produit, procédures, listes d'outils, normes de sécurité)

• Liste des pièces

• Plans ou vues éclatées

• Schémas de câblage

Manuels RobotWare

Les manuels ci-dessous décrivent les logiciels de robot et contiennent des informations de

référence pertinentes :

• Présentation de RAPID : Présentation du langage de programmation RAPID.

• Manuel de référence RAPID, première partie : Description de toutes les

instructions RAPID.

• Manuel de référence RAPID, deuxième partie : Description de tous les types de

données et fonctions RAPID.

• Manuel de référence technique - Paramètres système : Description des paramètres

système et des procédures de configuration.

3HAC 023297-004 Révision: -

9


Manuels sur les applications

Les applications spécifiques (par exemple, les options logicielles ou matérielles) sont décrites

dans les manuels sur les applications. Un manuel sur les applications peut décrire une ou

plusieurs applications.

Un manuel sur les applications contient généralement les informations suivantes :

• L'objet de l'application (ce à quoi elle sert et quand elle est utile)

• Les éléments inclus (par exemple, des câbles, des cartes d'E/S, des instructions

RAPID, des paramètres système)

• Le mode d'utilisation de l'application

• Des exemples d'utilisation de l'application

Manuels d’utilisation

Cet ensemble de manuels est destiné aux personnes directement concernées par le

fonctionnement du robot, c'est-à-dire les opérateurs des cellules de production, les

programmeurs et les dépanneurs. Les manuels associés sont les suivants :

• Manuel d’utilisation - IRC5 avec FlexPendant

• Manuel d’utilisation - RobotStudioOnline

• Manuel de dépannage du système de commande et du robot

Divers

De nombreux manuels offrent des descriptions génériques du robot et du système de robot.

Le manuel

• Le manuel Principes de base du robot (description des aspects, des fonctions, des

concepts et autres informations fondamentales d'un système de robot pour garantir la

compréhension de base du système de robot)

10


Comment lire le manuel du produit


Lecture des procédures

Les procédures font référence à des figures, à des outils, à des matériaux, etc. Ces références

se lisent de la manière suivante.

Références à des figures

Les procédures font souvent référence à des composants ou à des points de fixation situés sur

le robot/système de commande. Ces composants ou points de fixation figurent en italique

dans les procédures. Ils s'accompagnent d'une référence à la figure dans laquelle le composant

ou le point de fixation considéré est présenté.

La dénomination du composant ou du point de fixation dans la procédure correspond à celle

utilisée dans la figure référencée.

Le tableau ci-dessous montre un exemple de référence à une figure dans une étape d'une

procédure.

Étape Action Remarque/Illustration

8. Retirez les vis de fixation arrière du réducteur. Reportez-vous à la figure

Emplacement du réducteur,

page xx.

Références à l'équipement nécessaire

Les procédures font souvent référence à l'équipement (pièces détachées, outils, etc.)

nécessaire pour réaliser les différentes opérations mentionnées. Cet équipement figure en

italique dans les procédures. Il s'accompagne d'une référence à la section dans laquelle

l'équipement est répertorié avec des informations supplémentaires (la référence et les

dimensions).

La dénomination du composant ou du point de fixation dans la procédure correspond à celle

utilisée dans la liste référencée.

Le tableau ci-dessous montre un exemple de référence, dans une étape d'une procédure, à

l'équipement nécessaire.

Étape Action

3. Installez un nouveau joint d'étanchéité, axe 2

sur le réducteur.

Remarque/Illustration

Référence indiquée dans la section

Équipement nécessaire, page xx.

Informations de sécurité

Le manuel comprend un chapitre consacré à la sécurité. Vous devez le lire avant d'effectuer

toute procédure d'installation ou d'entretien. Chaque procédure impliquant des étapes

dangereuses est également accompagnée d'informations de sécurité spécifiques. Pour plus

d'informations, reportez-vous au chapitre Sécurité à la page 13S.

3HAC 023297-004 Révision: -

11


12


1 Sécurité

1.1. Introduction

1 Sécurité



Les informations de sécurité du manuel se divisent en deux catégories :

• notions générales relatives à la sécurité, à consulter obligatoirement avant d'effectuer

une tâche d'entretien sur le robot. Applicables à toutes les opérations d'entretien, elles

figurent dans la section Consignes générales de sécurité à la page 14.

• informations de sécurité spécifiques, indiquées dans la procédure lors du danger

potentiel. La manière de prévenir et de supprimer le danger est décrite directement

dans la procédure ou dans des instructions distinctes, figurant dans la section

Instructions relatives à la sécurité à la page 33.

3HAC 023297-004 Révision: -

13

1 Sécurité

1.2.1. Introduction

1.2 Consignes générales de sécurité

1.2.1. Introduction

Définitions

Sections

Cette section traite de la sécurité du personnel de service, c'est-à-dire du personnel chargé des

travaux d'installation, de réparation et de maintenance.

Les consignes générales de sécurité se composent des sections suivantes :

1. La section Informations générales contient les paragraphes :

• Sécurité, entretien

• Limites de responsabilité

• Documents de référence

2. La section Risques énumère les dangers inhérents à l'entretien du système robot. Les

risques sont divisés en six catégories différentes:

• Risques liés au travail d'entretien sur le robot

• Risques liés au préhenseur/terminal

• Risques liés aux outils/pièces de travail

• Risques liés aux systèmes pneumatiques/hydrauliques

• Risques si le fonctionnement est perturbé

• Risques lors de l'installation et de l'entretien

• Risques liés aux pièces sous tension

3. La section Actions relatives à la sécurité décrit les actions permettant de remédier aux

dangers ou de les prévenir.

• Dimensions de l'enceinte de sécurité

• Extinction d'incendie

• Libération d'urgence du bras du manipulateur

• Test des freins

• Risque de désactivation de la fonction "Vitesse réduite 250 mm/s".

• Utilisation en toute sécurité de la gâchette de validation du pupitre mobile

d'apprentissage

• Travail à l'intérieur du rayon d'action du manipulateur

• Lampe de signalisation (facultatif)

14


1 Sécurité

1.2.2.1. Sécurité, entretien

1.2.2. Informations générales

1.2.2.1. Sécurité, entretien

Validité et responsabilité

Les informations contenues dans ce manuel ne concernent ni la conception, ni l’installation,

ni l'exploitation d'un système complet, ni les équipements périphériques susceptibles

d'influencer la sécurité de l'ensemble du système. Afin de protéger le personnel, l'ensemble

du système doit être conçu et installé conformément aux exigences de sécurité spécifiées dans

les normes et règlements du pays où le robot est installé.

Il relève de la responsabilité des utilisateurs des robots industriels ABB de s'assurer que les

lois et règlements du pays concerné relatifs à la sécurité sont respectés et que les dispositifs

de sécurité nécessaires à la protection des personnes travaillant avec le système robot ont été

correctement conçus et installés. Les personnes qui travaillent avec les robots doivent bien

connaître le fonctionnement et la manipulation du robot industriel qui sont décrits dans les

documents appropriés comme le guide de l'utilisateur et le manuel du produit.

Connexion de dispositifs de sécurité externes

Outre les fonctions de sécurité intégrées au système, le robot est également livré avec une

interface pour la connexion de dispositifs de sécurité externes. Grâce à cette interface, une

fonction de sécurité externe peut dialoguer avec d'autres machines et équipements

périphériques. Des signaux de commande peuvent donc agir sur les signaux de sécurité reçus

aussi bien d'équipements périphériques que du robot lui-même.

Dans le manuel du produit Installation et Mise en Service, des instructions sont fournies pour

la connexion de dispositifs de sécurité entre le robot et les équipements périphériques.

3HAC 023297-004 Révision: -

15

1 Sécurité

1.2.2.2. Limites de responsabilité

1.2.2.2. Limites de responsabilité


Les informations relatives à la sécurité fournies dans ce manuel ne constituent pas une

garantie de la part d'ABB que le robot industriel ne provoquera ni blessures ni dommages si

toutes les consignes de sécurité sont respectées.

16


1 Sécurité

1.2.2.3. Renseignements connexes

1.2.2.3. Renseignements connexes


La liste ci-dessous indique quels documents consulter en fonction de l’information

recherchée:

Documents

Type d’information

Installation des dispositifs de

sécurité

Passage d'un mode de robot

à l'autre

Limitation de l'espace de

travail

Décrit dans le

document

Manuel du manipulateur

Le guide de l'utilisateur

Manuel du manipulateur

Section

Installation et mise en service

Démarrage

Installation et mise en service

3HAC 023297-004 Révision: -

17

1 Sécurité

1.2.3.1. Risques liés au travail d'entretien sur le robot

1.2.3. Risques



Cette section fournit des informations sur les risques généraux à prendre en compte lors de

l'entretien du robot.

Robot complet

Risque

Composants brûlants.

Description

Les pièces retirées risquent de

provoquer la chute du robot.

Caution!

Les moteurs et les roues dentées sont TRÈS CHAUDS

après l'utilisation du robot. Pour éviter tout risque de

brûlure, ne touchez ni les moteurs ni les roues dentées.

Warning!

Prenez toutes les mesures nécessaires pour que le robot

ne tombe pas lors du retrait des pièces. Par exemple,

attachez le bras inférieur avec des fixations si vous devez

retirer le moteur de l'axe 2.

Câblage

Risque

Les faisceaux de câbles sont

sensibles aux dégâts

mécaniques.

Description

Caution!

Les faisceaux de câbles sont sensibles aux dégâts

mécaniques. Ils doivent être manipulés avec soin, surtout

les connecteurs, pour ne pas les endommager.

18


1 Sécurité


Réducteurs et moteurs

Risque

L’application d’une force

excessive risque

d'endommager les réducteurs.

Description

Caution!

L'application d'une force excessive lors de la séparation/

l'assemblage des moteurs et des réducteurs risque

d'endommager les roues dentées.

Dispositif d'équilibrage

Risque

Dispositif d'équilibrage

dangereux.

Description

Warning!

Ne manipulez en aucun cas le dispositif d'équilibrage

d'une manière différente de celle indiquée dans la

documentation du produit. Essayer d'ouvrir le dispositif

d'équilibrage, par exemple, présente un danger mortel.

3HAC 023297-004 Révision: -

19

1 Sécurité

1.2.3.2. Risques liés au préhenseur

1.2.3.2. Risques liés au préhenseur

ATTENTION!

Assurez-vous qu'un éventuel préhenseur ne peut pas laisser tomber une pièce de travail.

20


1 Sécurité

1.2.3.3. Risques liés aux outils/pièces de travail

1.2.3.3. Risques liés aux outils/pièces de travail

Manipulation en toute sécurité

Les outils, comme par exemple les fraises, doivent pouvoir être arrêtés en toute sécurité.

Assurez-vous que les protections restent fermées jusqu'à ce que les outils coupants cessent de

tourner.

Il doit être possible de libérer les pièces manuellement (vannes).

Conception sûre

Les préhenseurs/terminaux doivent retenir les pièces de travail en cas de perte de puissance

ou de défaillance du système de commande.

3HAC 023297-004 Révision: -

21

1 Sécurité

1.2.3.4. Risques liés aux systèmes pneumatiques/hydrauliques

1.2.3.4. Risques liés aux systèmes pneumatiques/hydrauliques


Énergie résiduelle

Conception sûre

Des consignes de sécurité spéciales s'appliquent aux systèmes pneumatiques et hydrauliques.

• De l'énergie résiduelle peut se trouver dans ces systèmes et il faut donc prendre des

précautions spéciales après l'arrêt.

• La pression dans les systèmes pneumatiques et hydrauliques doit être libérée avant

toute réparation.

• La force de gravité risque de faire tomber les pièces ou objets tenus par ces systèmes.

• En cas d'urgence, des soupapes de décharge doivent être utilisées.

• Des goujons doivent être utilisés afin d'empêcher les outils, par exemple, de tomber.

22


1 Sécurité

1.2.3.5. Risques si le fonctionnement est perturbé

1.2.3.5. Risques si le fonctionnement est perturbé


• Le robot industriel est un outil flexible qui peut être utilisé pour diverses applications

industrielles.

• Toutes les opérations doivent être effectuées de manière professionnelle et

conformément aux règlements de sécurité applicables.

• Toujours faire très attention.

Personnel qualifié

• Toute mesure corrective doit être effectuée par du personnel qualifié qui connaît

l'installation dans sa totalité, ainsi que les risques propres aux différentes parties du

système.

Risques extraordinaires

Si le cycle de travail est interrompu, des précautions supplémentaires doivent être prises suite

à l'éventualité de risques autres que ceux liés au fonctionnement normal. Une telle

interruption doit peut être faire l'objet d'une correction manuelle.

3HAC 023297-004 Révision: -

23

1 Sécurité

1.2.3.6. Risques lors de l’installation et de l’entretien

1.2.3.6. Risques lors de l’installation et de l’entretien

Risques généraux lors de l'installation et de l'entretien

• Les instructions du manuel du produit - Installation et Mise en Service doivent

toujours être respectées.

• Les boutons d'arrêt d'urgence doivent être positionnés dans des endroits d'accès facile

de sorte que le robot puisse être rapidement arrêté.

• Les personnes responsables de l'installation doivent s'assurer que les consignes de

sécurité sont disponibles pour l'installation en question.

• Les personnes chargées de l'installation du robot doivent avoir reçu une formation

appropriée sur le système robot concerné et sur toutes les consignes de sécurité

afférentes.

Règlements propres au pays/à la région

Afin d'éviter tout risque de blessures lors de l'installation du système de robot, les règlements

applicables dans le pays concerné et les consignes d'ABB Robotics doivent être respectés.

Risques indépendants de la tension

• Des zones de sécurité, devant être traversées avant l'accès, doivent être prévues devant

l'espace de travail du robot. Des faisceaux photoélectriques ou des tapis sensibles

constituent des dispositifs adéquats.

• Des plateaux de chargement rotatifs ou tout autre dispositif similaire doivent être

utilisés afin de maintenir l'opérateur hors de l'espace de travail du robot.

• Les axes sont affectés par la force de gravité lorsque les freins sont desserrés. Non

seulement vous risquez d'être heurté par les parties mobiles du robot, mais vous

risquez également d'être écrasé par le bras parallèle.

• De l'énergie, stockée dans le robot afin d'équilibrer certains axes, risque d'être libérée

si le robot, ou une partie de ce dernier, est démonté.

• Lors du démontage/remontage des unités mécaniques, faites attention à la chute

d'objets.

• Faites attention à un éventuel stockage de chaleur dans le système de commande.

• N'utilisez jamais le robot comme une échelle : ne montez pas sur les moteurs du robot

ou sur d'autres pièces au cours du travail d'entretien. La température élevée des

moteurs et l'huile pouvant se trouver sur le robot rendent le robot très glissant.

À observer par le fournisseur de la totalité du système

• Le fournisseur de la totalité du système doit s'assurer que tous les circuits utilisés pour

la fonction de sécurité sont interverrouillés conformément aux normes applicables à

cette fonction.

• Le fournisseur de la totalité du système doit s'assurer que tous les circuits utilisés pour

la fonction d'arrêt d'urgence sont interverrouillés de manière sûre, conformément aux

normes applicables à la fonction d'arrêt d'urgence.

24


1 Sécurité

1.2.3.7. Risques liés aux pièces sous tension

1.2.3.7. Risques liés aux pièces sous tension

Risques liés à la tension, généralités

• Bien que le dépannage doive parfois être effectué sous tension, le robot doit être mis

hors tension (en amenant l'interrupteur secteur sur OFF (ARRÊT)) lorsque l'utilisateur

procède à des réparations, à la déconnexion de conducteurs électriques et à la

connexion/déconnexion d'unités.

• Vous devez connecter l'alimentation secteur du robot de façon à pouvoir la couper en

dehors de l'espace de travail du robot.

Risques liés à la tension, système de commande

Les pièces suivantes sont susceptibles de présenter une tension élevée:

• Faites attention à un éventuel stockage d'énergie électrique (liaison DC) dans le

système de commande.

• Les unités à l'intérieur du système de commande, les modules d'E/S par exemple,

peuvent être alimentées par une source externe

• L'alimentation secteur/l'interrupteur secteur

• L'alimentation

• L'alimentation du système informatique (230 Vac)

• Le redresseur (400-480 Vca et 700 Vcc. Remarque: condensateurs)

• L'unité d'entraînement (700 Vcc)

• Les prises de service (115/230 Vca)

• L'alimentation des outils ou les alimentations spéciales pour l'usinage

• La tension externe connectée à l'armoire de commande reste sous tension même

lorsque le robot est déconnecté du secteur.

• Connexions supplémentaires

Risques liés à la tension, robot

Dans le robot, les pièces suivantes peuvent présenter une tension élevée :

• L'alimentation des moteurs (jusqu'à 800 Vcc)

• Les connexions de l'utilisateur pour les outils et les autres parties de l'installation (230

Vac max, voir le manuel d'installation et de mise en service)

Risques liés à la tension, outils, dispositifs de manutention, etc.

Les outils et les dispositifs de manutention sont susceptibles d'être sous tension même si le

système robot est sur la position OFF (Arrêt). Les câbles d'alimentation sont soumis à un

mouvement au cours du fonctionnement et risquent d'être endommagés.

3HAC 023297-004 Révision: -

25

1 Sécurité

1.2.4.1. Dimensions de l'enceinte de sécurité

1.2.4. Actions relatives à la sécurité

1.2.4.1. Dimensions de l'enceinte de sécurité


Dimensions

Installez une cellule de sécurité autour du robot pour en sécuriser l'installation et le

fonctionnement.

L'enceinte ou les parois doivent être dimensionnées pour résister aux forces générées dans le

cas où la charge manipulée par le robot serait perdue ou lâchée à la vitesse maximale. La

vitesse maximale doit être déterminée à partir des vitesses maximales des axes du robot et de

la position de travail du robot à l'intérieur de la cellule de travail (voir les Caractéristiques du

Produit - Description, mouvement du robot).

Tenez aussi compte de l'impact maximum possible suite à la rupture ou au dysfonctionnement

d'un outil de rotation ou d'un autre dispositif monté sur le manipulateur.

26


1 Sécurité

1.2.4.2. Extinction d’incendie

1.2.4.2. Extinction d’incendie

REMARQUE!

Utilisez un extincteur au DIOXYDE DE CARBONE (CO 2 ) si le robot (le manipulateur ou le

système de commande) venait à prendre feu.

3HAC 023297-004 Révision: -

27

1 Sécurité

1.2.4.3. Libération d'urgence du bras du robot

1.2.4.3. Libération d'urgence du bras du robot

Description

Dans une situation d'urgence, il est possible de libérer manuellement chaque axe du robot en

appuyant sur les boutons de desserrage des freins sur le robot ou sur une unité de desserrage

des freins externe optionnelle.

Le mode de desserrage des freins est décrit dans la section :

• Desserrage manuel des freins à la page 47.

Sur les petits modèles de robot, le bras peut être déplacé manuellement, mais sur les grands

modèles, l'utilisation d'un pont roulant ou d'un dispositif similaire peut s'avérer nécessaire.

Aggravation d’un accident

Avant de desserrer les freins, assurez-vous que le poids des bras n'augmente pas la pression

exercée sur la personne prisonnière. Cela risquerait d'aggraver ses blessures.

28


1 Sécurité

1.2.4.4. Test des freins

1.2.4.4. Test des freins

Quand tester

Comment tester

En cours de fonctionnement, les freins de maintien du moteur de chaque axe s’usent

normalement. Un test peut être effectué pour déterminer si le frein peut toujours assurer sa

fonction.

Le fonctionnement des freins de maintien du moteur de chaque axe peut être testé comme

suit:

1. Amenez chaque axe du manipulateur dans une position où le poids combiné du bras du

manipulateur et d'une charge éventuelle est maximal (charge statique maximale).

2. Passez le moteur en mode MOTEURS À L'ARRÊT à l'aide du sélecteur de mode de

fonctionnement sur le système de commande.

3. Vérifiez que l'axe reste en position.

Si le manipulateur ne change pas de position lorsque les moteurs sont mis à l'arrêt, cela

veut dire que les freins fonctionnent correctement.

3HAC 023297-004 Révision: -

29

1 Sécurité

1.2.4.5. Risque de désactivation de la fonction "Vitesse réduite 250 mm/s".

1.2.4.5. Risque de désactivation de la fonction "Vitesse réduite 250 mm/s".

REMARQUE!

Ne modifiez pas le "Rapport vitesse transm" ou tout autre paramètre cinématique depuis le

pupitre mobile d'apprentissage ou un PC. Une telle modification affecterait la fonction de

sécurité "Vitesse réduite 250 mm/s".

30


1 Sécurité

1.2.4.6. Utilisation en toute sécurité du pupitre mobile d'apprentissage

1.2.4.6. Utilisation en toute sécurité du pupitre mobile d'apprentissage

REMARQUE!

La gâchette de validation est un bouton-poussoir situé sur le côté du pupitre mobile

d'apprentissage (PMA) et fait passer le système sur MOTEURS EN MARCHE quand elle est

enfoncée à moitié. Lorsqu'il est relâché ou complètement enfoncé, le robot passe en mode

MOTEURS À L'ARRÊT.

Pour assurer une utilisation en toute sécurité du pupitre mobile d'apprentissage, procédez

comme suit:

• Le fonctionnement de la gâchette de validation ne doit jamais être gêné.

• Lors de la programmation et des essais, la gâchette de validation doit être relâchée dès

qu'il n'est plus nécessaire que le robot se déplace.

• Le programmeur doit toujours prendre le pupitre mobile d'apprentissage avant de

pénétrer dans l'espace de travail du robot. Personne ne doit pouvoir commander le

robot à l'insu du programmeur.

3HAC 023297-004 Révision: -

31

1 Sécurité

1.2.4.7. Travail à l'intérieur du rayon d'action du manipulateur

1.2.4.7. Travail à l'intérieur du rayon d'action du manipulateur

AVERTISSEMENT!

Lorsque vous effectuez une tâche dans l'espace de travail du robot, vous devez observer les

points suivants :

• Le sélecteur du mode de fonctionnement sur le système de commande doit être

positionné sur le mode manuel afin de rendre la gâchette de validation opérationnelle,

et de bloquer tout fonctionnement à partir d'une liaison informatique ou d'un panneau

de commande à distance.

• La vitesse du robot ne peut pas dépasser 250 mm/s lorsque le sélecteur du mode de

fonctionnement se trouve sur la position < 250 mm/s. Cette position est la position

normale lors d'une entrée dans l'espace de travail. La position 100 % (pleine vitesse)

doit uniquement être utilisée par des personnes qualifiées et conscientes des risques

encourus.

• Faites attention aux axes de rotation du manipulateur. Restez à distance des axes pour

éviter tout risque d'accrochage (cheveux, vêtements, etc.). Faites aussi attention aux

dangers que représentent les outils en rotation et les autres dispositifs montés sur le

manipulateur ou à l'intérieur de la cellule.

• Testez le frein moteur de chaque axe suivant les indications de la section Test des freins

à la page 29.

32


1 Sécurité

1.3.1. Signaux de sécurité, notions générales

1.3 Instructions relatives à la sécurité



Cette section indique tous les dangers susceptibles de survenir dans le cadre des opérations

décrites dans le manuel. Chaque danger est détaillé dans une section distincte organisée de la

manière suivante :

• Symbole signalant le niveau de dangerosité (DANGER, AVERTISSEMENT ou

ATTENTION) et le type de danger.

• Brève description de ce qui risque de se produire si l'opérateur/le personnel d'entretien

ne supprime pas le risque.

• Instructions sur la manière de supprimer le risque pour simplifier l'exécution de la

tâche considérée.

Niveaux de dangerosité

Le tableau ci-dessous définit les symboles signalant les différents niveaux de dangerosité

utilisés dans le manuel.

Symbole Désignation Signification

danger

warning

DANGER

AVERTISSEMENT

CHOC ÉLECTRIQUE

Indique qu’un accident se produira si les

instructions ne sont pas suivies, et qu'il entraînera

des blessures graves ou mortelles et/ou des

dommages très importants sur le produit. Ce

symbole est utilisé pour les avertissements

concernant les dangers liés, par exemple, aux

risques de contact avec des unités électriques à

haute tension, d'explosion, d'incendie,

d'émanations nocives, d'écrasement, d'impact, de

chute, etc.

Indique qu'un accident peut se produire si les

instructions ne sont pas suivies, et qu'il peut

entraîner des blessures graves, voire mortelles, et/

ou des dommages importants sur le produit. Ce

symbole est utilisé pour les avertissements

concernant les dangers liés, par exemple, aux

risques de contact avec des unités électriques à

haute tension, d'explosion, d'incendie,

d'émanations nocives, d'écrasement, d'impact, de

chute, etc.

Le symbole de l'électrocution ou du choc

électrique signale des risques liés à l'électricité

susceptibles d'entraîner des dommages corporels

graves ou la mort.

Electrical shock

3HAC 023297-004 Révision: -

33

1 Sécurité


Symbole Désignation Signification

caution

ATTENTION

DÉCHARGE

ÉLECTROSTATIQUE

Indique qu’un accident peut se produire si les

instructions ne sont pas suivies, et qu’il peut

entraîner des blessures et/ou endommager le

produit. Ce symbole est utilisé pour les

avertissements concernant les risques de brûlure,

de lésion oculaire, cutanée ou auditive,

d'écrasement, de glissement, de trébuchement,

d'impact, de chute, etc. De plus, il s'applique aux

avertissements liés aux exigences

opérationnelles, lors du montage et du retrait

d'équipement, s'il existe un risque

d'endommagement du produit ou de rupture.

Le symbole de la décharge électrostatique signale

des risques électrostatiques susceptibles

d'entraîner des dommages matériels graves.

Electrostatic discharge

(ESD)

REMARQUE

Le symbole de la remarque attire votre attention

sur les données et les conditions importantes.

Note

CONSEIL

Le symbole du conseil signale des instructions

spécifiques sur l'emplacement où trouver des

informations complémentaires ou la manière de

simplifier l'exécution d'une tâche.

Tip

34


1 Sécurité

1.3.2. DANGER - Les manipulateurs en mouvement présentent un danger mortel.

1.3.2. DANGER - Les manipulateurs en mouvement présentent un danger mortel.

Description

Tout manipulateur en mouvement présente potentiellement un danger mortel.

Lorsque vous utilisez le manipulateur, ce dernier peut effectuer des mouvements inattendus,

voire irrationnels. Les mouvements impliquent tous l'application d'une grande force et

peuvent donc causer des dommages corporels et/ou matériels graves dans l'espace de travail

du manipulateur.

Élimination

Étape Action

1. Avant d’utiliser le manipulateur, assurezvous

que tous les équipements d'arrêt

d'urgence sont installés et connectés

correctement.

2. Utilisez le bouton Hold-to-run aussi souvent

que possible.

Le bouton Hold-to-run fonctionne en mode

manuel, pas en mode automatique.

3. Avant d'appuyer sur le bouton de

démarrage, vérifiez que personne ne se

trouve dans l'espace de travail du

manipulateur.

Info/Illustration

Équipements d'arrêt d'urgence tels

que des portes, des tapis de

protection, des rideaux de lumière, etc.

L'utilisation de la commande Hold-torun

(nécessitant une action

maintenue) dans RobotWare 5.0 est

décrite dans la section Utilisation de

l’interrupteur Hold-to-run du manuel

d'utilisation, IRC5.

L'utilisation de la commande Hold-torun

(nécessitant une action

maintenue) dans RobotWare 4.0 est

décrite dans la section Pupitre mobile

d’apprentissage du guide de

l'utilisateur.

3HAC 023297-004 Révision: -

35

1 Sécurité

1.3.3. AVERTISSEMENT - L'unité est sensible aux décharges électrostatiques.

1.3.3. AVERTISSEMENT - L'unité est sensible aux décharges électrostatiques.

Description

Une décharge électrostatique est le transfert d'une charge électrique statique entre deux corps

présentant un potentiel différent, soit par contact direct, soit par le biais d'un champ électrique

induit. En manipulant les pièces ou leurs conteneurs, les personnes non connectées au

potentiel à la terre risquent de leur transférer des charges statiques élevées. Or, ces décharges

peuvent endommager les composants électroniques fragiles.

Élimination

Étape Action


1. Utilisez un bracelet anti-statique. Testez fréquemment les bracelets antistatiques

pour vérifier qu'ils ne sont pas

endommagés et qu'ils fonctionnent

correctement.

2. Utilisez un tapis de sol

antidécharge.

Le tapis doit être mis à la terre par le biais

d'une résistance de limitation du courant.

3. Utilisez un tapis de table dissipatif. Le tapis doit fournir une décharge contrôlée

des tensions statiques et doit être mis à la

terre.

36


1 Sécurité

1.3.4. AVERTISSEMENT - Instructions de sécurité concernant la manipulation d'huile de réducteur

1.3.4. AVERTISSEMENT - Instructions de sécurité concernant la manipulation

d'huile de réducteur

Description

La manipulation d'huile de réducteur comporte plusieurs risques susceptibles d'entraîner des

dommages corporels et matériels. Avant de manipuler l'huile des réducteurs, respectez les

consignes de sécurité suivantes.

Avertissements et élimination

Avertissement Description Élimination/Action

-

Huile brûlante.

-

Le réducteur est peutêtre

sous pression.

-

Ne remplissez pas trop.

-

Ne mélangez pas

différents types d'huile.

Le remplacement et la vidange

de l'huile d'un réducteur

nécessitent parfois la

manipulation d'huile très

chaude, jusqu'à 90 °C.

Lors de l’ouverture du bouchon

d’huile, elle peut provoquer un

jet d’huile.

Si vous mettez trop d'huile

dans le réducteur, cela peut

provoquer une surpression à

l'intérieur du réducteur qui, à

son tour, risque :

• d'endommager les

joints et garnitures

d'étanchéité,

• de déloger

complètement les joints

et garnitures

d'étanchéité,

• d'empêcher le

manipulateur de se

déplacer librement.

Le mélange de différents types

d'huile risque d'endommager

gravement le réducteur.

Pour effectuer cette tâche,

portez toujours des

équipements de protection

comme des lunettes et des

gants.

Ouvrez le bouchon d’huile

prudemment et restez à bonne

distance de l'orifice. Lors du

remplissage du réducteur, ne

mettez pas trop d'huile.

Lors du remplissage du

réducteur, ne mettez pas trop

d'huile.

Une fois le remplissage terminé,

vérifiez les niveaux d'huile.

Lors du remplissage d'un

réducteur d'huile, ne mélangez

pas différents types d'huile sauf

si les instructions l'indiquent.

Utilisez toujours le type d'huile

spécifié par le fabricant.

3HAC 023297-004 Révision: -

37

1 Sécurité

1.3.4. AVERTISSEMENT - Instructions de sécurité concernant la manipulation d'huile de réducteur

Avertissement Description Élimination/Action

L’huile chaude se vide plus

rapidement que l’huile froide.

Lors de la vidange de l’huile du

réducteur, faites d'abord

fonctionner le robot un moment

pour faire chauffer l'huile.

-

Faites chauffer l’huile.

-

La quantité dépend du

volume vidangé.

La quantité d'huile indiquée est

basée sur le volume total du

réducteur. Lorsque vous

changez l'huile, la quantité

d'huile à ajouter peut être

différente de la quantité

indiquée en fonction de celle

précédemment vidangée du

réducteur.

Une fois le remplissage terminé,

vérifiez le niveau d'huile.

38


2 Installation et mise en service





Ce chapitre contient les informations nécessaires à l'installation du robot sur le site de travail.

Vous trouverez d'autres informations techniques, telles que le diagramme des charges, ou les

charges supplémentaires autorisées et leur emplacement (équipement), dans les

caractéristiques du robot.

3HAC 023297-004 Révision: -

39


2.2.1. Procédure avant l'installation

2.2 Déballage



Ces instructions concernent le déballage et la première installation du robot. Elles contiennent

également des informations utiles lors d'une réinstallation ultérieure du robot.

Vérification des conditions préalables à l'installation

La liste de contrôle ci-dessous affiche les différents points à observer avant de procéder à

l'installation du manipulateur:

Étape Action


1. Assurez-vous que l'installation est confiée à un

personnel d'installation qualifié et qu'elle est

effectuée dans le respect des règlements locaux

et nationaux.

2. Assurez-vous que le manipulateur n'a pas été

endommagé en effectuant une inspection

visuelle de l'extérieur du manipulateur et de

l'armoire de commande.

3. Assurez-vous que le dispositif de levage à

utiliser est dimensionné pour la manutention du

poids du manipulateur.

4. Si le manipulateur ne doit pas être installé

directement, il doit être entreposé.

5. Assurez-vous que l'environnement

d'exploitation prévu pour le manipulateur est

conforme aux spécifications.

6. Avant de conduire le manipulateur vers son site

d'installation, assurez-vous que le site est

conforme aux exigences.

7. Avant tout déplacement du manipulateur,

assurez-vous qu'il ne risque pas de basculer.

8. Quand toutes les conditions préalables sont

satisfaites, le manipulateur peut être conduit

vers son site d'installation.

Reportez-vous à la section Poids,

manipulateur à la page 40.

Reportez-vous à la section

Conditions d’entreposage,



Conditions de fonctionnement,


Reportez-vous à la section :

• Charges sur la fondation,


• Exigences sur la

fondation, manipulateur à

la page 41.

• Classes de protection à la

page 42.


Risque de basculement/Stabilité



Levage du manipulateur avec

élingues de levage à la page 46.

Poids, manipulateur

Le poids net du manipulateur est d'environ: 100 kg.

40




Charges sur la fondation, manipulateur

Le tableau ci-dessous indique les forces et couples exercés sur le manipulateur au cours de

divers types de fonctionnement.

REMARQUE : ces valeurs de forces et de couples sont extrêmes et rarement atteintes en

cours de fonctionnement. Ces valeurs n'atteignent par ailleurs jamais leur maximum en même

temps.

Force

Charge d’endurance

(fonctionnement)

Charge max. (arrêt

d'urgence)

Force xy (position verticale/ ±1 300 N ±3 200 N

suspendue)

Force z (position verticale) -1 000 ±1 000 N -1 000 ±2 000 N

Force z (position suspendue) -2 800 ±1 000 N +1 000 ±2 000 N

Référence

Mxy ± 1 300 Nm ± 220 Nm

Mz ± 300 Nm ± 750 Nm

Exigences sur la fondation, manipulateur

Exigences

Valeur

Planéité min.

0,5 mm

Inclinaison max. 5°

Fréquence de résonance min.

22 Hz

Conditions d’entreposage, manipulateur

Le tableau ci-dessous indique les conditions d'entreposage préconisées pour le manipulateur:

Paramètre

Valeur

Température ambiante max. +55 °C

Température ambiante max. (moins de 24 h) +70 °C

Température ambiante min. -25 °C

Humidité ambiante max.

95 % max. à température constante

Conditions de fonctionnement, manipulateur

Le tableau ci-dessous indique les conditions de fonctionnement préconisées pour le

manipulateur :

Paramètre

Valeur

Température ambiante max. +45 °C

Température ambiante min. +5 °C

Humidité ambiante max.

95 % max. à température constante

3HAC 023297-004 Révision: -

41



Classes de protection

Le tableau ci-dessous indique la classe de protection des pièces principales du système robot:

Équipement

Classe de protection

Manipulateur IP 67

Armoire de commande IP 54

Unité de programmation IP 54

42



2.2.2. Rayon d’action, IRB 140


Rayon d’action, axes 2-3

L'illustration ci-dessous représente le rayon d'action illimité des axes 2 et 3.

xx0200000058

Pos

Position au niveau du centre du

poignet

Angle (en degrés)

X Z Axe 2 Axe 3

0 450 712 0° 0°

1 70 1092 0° -90°

2 314 421 0° +50°

3 765 99 +110° -90°

4 255 -119 +110° +4°

5 -480 23 -90° -150°

6 1 596 -90° +50°

7 218 558 +110° -230°

8 -670 352 -90° -90°

3HAC 023297-004 Révision: -

43



Rayon d’action, axe 1

Les illustrations ci-dessous représentent le rayon d'action illimité de l'axe 1.

xx0200000061

44



2.2.3. Risque de basculement/Stabilité

2.2.3. Risque de basculement/Stabilité


Procédure

La section ci-dessous décrit les instructions à suivre pour s'assurer que le manipulateur ne

bascule pas lorsqu'il n'est pas bien fixé à la fondation.

La procédure ci-dessous explique comment s'assurer que le manipulateur ne basculera pas

pendant l'installation lorsqu'il n'est pas bien fixé à la fondation.

ATTENTION!

Lorsque le manipulateur n'est pas fixé au sol, il n'est stable en aucun point de la zone de

travail.

1. NE modifiez PAS la position du manipulateur avant de l'avoir ancré dans sa fondation. La

position de transport est la plus stable.

2. Si vous devez déplacer le manipulateur de son emplacement d'origine pour une raison

quelconque, assurez-vous de ne pas déplacer son centre de gravité.

3HAC 023297-004 Révision: -

45


2.3.1. Levage du manipulateur avec élingues de levage

2.3 Installation sur site

2.3.1. Levage du manipulateur avec élingues de levage


Cette section décrit la procédure à suivre pour lever le manipulateur à l'aide d'élingues de

levage.

Équipement

Élingue

Remarque

Longueur: 2 m. Charge : 500 kg.

Illustration

Les figures ci-dessous expliquent comment lever le manipulateur avec des élingues de

levage.

xx0200000084

1 Élingue du manipulateur

2 Élingue du manipulateur

3 Élingue du câble de commande

Levage du manipulateur

1. Placez le manipulateur en position de levage (voir figure).

2. Placez une élingue autour de chaque montant du bras inférieur (Pos. 1 et 2).

3. Utilisez une autre élingue pour assurer le levage du câble de commande (Pos. 3).

46



2.3.2. Desserrage manuel des freins



Cette section explique comment desserrer les freins de maintien du moteur de chacun des

axes.

Il existe trois méthodes pour cela:

• utilisation du bouton-poussoir lorsque le manipulateur est raccordé au système de

commande,

• utilisation du bouton-poussoir du manipulateur avec une alimentation externe,

• utilisation d'une alimentation externe.

DANGER!

Lors du desserrage des freins de maintien, les axes du manipulateur peuvent se déplacer très

rapidement et parfois de façon inattendue. Assurez-vous que personne ne se trouve à

proximité du bras du manipulateur.

Utilisation du bouton-poussoir lorsque le manipulateur est raccordé au système de commande

Cette section décrit comment desserrer les freins de maintien à l'aide de l'unité interne de

desserrage des freins.

Étape Action


1. Appuyez sur le bouton de desserrage des freins pour

desserrer les freins de maintien.

xx0200000069

• A : Bouton-poussoir

3HAC 023297-004 Révision: -

47



Utilisation du bouton-poussoir du manipulateur avec une alimentation externe

Cette section décrit la procédure à suivre pour desserrer les freins de maintien avec le boutonpoussoir

à l'aide d'une alimentation externe.

Étape Action


1. Raccordez une alimentation externe au connecteur

XP1.

2. Appuyez sur le bouton de desserrage des freins pour

desserrer les freins de maintien.

xx0200000071

• A : B16 24 Vcc

• B : B14 0 V

REMARQUE!

Veillez à ne pas intervertir les broches 24V et 0V. Une inversion risquerait d'endommager la

carte système et une diode résistance.

48




Utilisation d’une alimentation externe

Cette section décrit la procédure à suivre pour desserrer les freins de maintien à l'aide d'une

alimentation externe. Si vous devez modifier la position des axes du manipulateur sans que

le système de commande soit connecté, vous devez raccorder une alimentation externe (24

Vcc) pour activer les boutons de desserrage des freins sur le manipulateur.

Étape Action


1. Ôtez les vis et démontez le capot situé à

l'arrière de la base du manipulateur.

2. Repérez le connecteur R1.MP4-6 et

débranchez-le.

3. Raccordez une alimentation externe

pour desserrer le frein de maintien de

tous les axes.

xx0200000072

• A : 13 0 V

• B : 15 24 Vcc

3HAC 023297-004 Révision: -

49


2.3.3. Orientation et ancrage du manipulateur

2.3.3. Orientation et ancrage du manipulateur


Cette section explique comment orienter et fixer le manipulateur dans la fondation pour

garantir l'utilisation sécurisée du robot.

Caractéristiques d'ancrage

Lors du boulonnage d'une plaque d'assise ou d'un châssis sur un sol en béton, suivez les

instructions générales relatives aux boulons expansibles. L'assemblage par vis doit pouvoir

supporter les contraintes définies dans la section Charges sur la fondation, manipulateur à la

page 41.

REMARQUE!

Lorsque vous montez le robot dans une position suspendue ou inclinée, vous devez utiliser

les manchons de guidage pour renforcer le raccord boulonné.

Vis de fixation

Le tableau ci-dessous indique le type de vis de fixation et de rondelles à utiliser pour l'ancrage

du manipulateur dans la plaque d'assise/la fondation.

Vis appropriées, légèrement lubrifiées:

Qualité:

Rondelle appropriée:

Couple de serrage:

M12

Qualité8.8

Épaisseur: 2,5 mm

Diamètre extérieur: 24 mm

Diamètre intérieur: 13,4 mm

85 Nm

Configuration et section transversale des trous

Les emplacements des boulons à respecter sont présentés dans la section Emplacement des

boulons à la page 57.

Manchons de guidage

Il est possible d'adapter deux manchons de guidage dans les deux trous de boulons arrière;

cela permet de remonter le robot sans avoir à réajuster le programme.

Équipement

Référence

Manchons de guidage 3HAC 9519-1

50



2.3.4. Limitation de l’espace de travail

2.3.4. Limitation de l’espace de travail


Lors de l'installation du manipulateur, vérifiez qu'il peut se déplacer librement dans

l'ensemble de son espace de travail. Si le manipulateur risque d'entrer en collision avec

d'autres objets, son espace de travail doit être limité.


L'espace de travail pouvant uniquement être limité à l'aide du logiciel, la zone limitée ne peut

pas être considérée comme une zone sûre. Tout travail à l'intérieur de cette zone est interdit.

Dispositifs de limitation

Les dispositifs de limitation sont répertoriés ci-dessous.

1. Rideaux de lumière.

2. Tapis de protection.

3. Autres dispositifs similaires.

4. Logiciels.

La limitation de l'espace de travail à l'aide d'un logiciel est décrite dans le guide de l'utilisateur

(chapitre Paramètres du système).

3HAC 023297-004 Révision: -

51


2.3.5. Montage de l'équipement sur le manipulateur



Le manipulateur est doté de trous pour le montage d'équipements supplémentaires.

En plus des trous de montage fournis, vous pouvez en ajouter d'autres sur le manipulateur

dans certaines conditions. Pour connaître ces conditions spéciales, reportez-vous aux

caractéristiques du produit.

Illustration, trous sur le bras supérieur

L'illustration ci-dessous représente les trous de montage disponibles pour le montage

d'équipements supplémentaires sur le bras supérieur.

xx0200000062

52




Illustration, trous sur la bride de montage

L'illustration ci-dessous représente les trous de montage disponibles pour le montage

d'équipements sur la bride de montage.

xx0200000063

Qualité des fixations

Lorsque des outils de montage sont montés sur la bride de montage (reportez-vous aux figures

des sections Illustration, trous sur le bras supérieur à la page 52 et Illustration, trous sur la

bride de montage à la page 53), seules des vis de qualité 12.9 doivent être utilisées. Pour

d'autres équipements, des vis standard de qualité 8.8 peuvent être utilisées.

3HAC 023297-004 Révision: -

53


2.3.6. Charges

2.3.6. Charges


Toutes les charges montées sur le manipulateur doivent être correctement et soigneusement

définies (en ce qui concerne la position du centre d'inertie et le facteur d'inertie) afin d'éviter

les mouvements par à-coups et la surcharge des moteurs. Des définitions incorrectes risquent

d'entraîner des arrêts de production.

Références

Les schémas des charges, les charges supplémentaires autorisées (équipements) et leurs

emplacements sont spécifiés dans les caractéristiques du produit. Les charges doivent

également être définies dans le logiciel (reportez-vous au guide de l'utilisateur).

Performances de freinage

Les performances de freinage des moteurs du manipulateur dépendent des charges montées.

Pour plus d'informations sur les performances de freinage, veuillez contacter ABB.

54



2.3.7. Montage suspendu



À l'origine, le système est configuré pour être monté sur le sol, sans inclinaison. La méthode

de montage du manipulateur en position suspendue est la même que pour un montage sur le

sol.

REMARQUE!

Pour un montage inversé, assurez-vous que le portique ou la structure correspondante est

suffisamment rigide pour empêcher les vibrations et les déviations inacceptables, afin

d'obtenir des performances optimales.

Paramètres du système

Si le robot est monté selon un angle différent, le paramètre système " gravité bêta " doit être

mis à jour. Ce paramètre indique l'angle de montage du robot, exprimé en radians.

REMARQUE!

Il est très important de configurer correctement la gravité bêta afin que le système du robot

puisse commander les mouvements. La définition incorrecte de l'angle de montage (gravité

bêta) entraîne :

• La surcharge de la structure mécanique.

• Des performances et des précisions de trajectoire réduites.

• Le fonctionnement incorrect de certaines fonctions S4 (par exemple, les fonctions

d'identification des charges et de détection des collisions).

Angles de montage et valeurs

Le paramètre " gravité bêta " indique l'angle de montage du robot en radians. Pour un angle

de montage de 45 degrés, il est calculé de la façon suivante :

Gravité bêta = 45° x 3,141593/180 = 0,785398 radians.

Exemple de position Angle de montage Gravité bêta

Au sol (pos. 1) 0° 0,000000 (valeur par défaut)

Inclinée (pos. 2) 45° 0.785398

Contre un mur (pos. 3) 90° 1.570796

Au plafond (pos. 4) 180° 3.141593

3HAC 023297-004 Révision: -

55



xx0200000066

Définition des paramètres

Les étapes suivantes expliquent comment entrer les valeurs correctes de la gravité bêta.

Étape Action


1. Choisissez Sujets : Manipulateur.

2. Choisissez Types : Robot.

3. Sélectionnez Maître et appuyez sur Entrée.

4. Sélectionnez le paramètre " gravité bêta " souhaité et

modifiez sa valeur.

5. Cliquez sur OK pour confirmer votre sélection.

xx0200000073

56



2.3.8. Emplacement des boulons


Gabarit de perçage

L'illustration ci-dessous représente la configuration des trous utilisée pour l'ancrage du

manipulateur.

xx0200000085

3HAC 023297-004 Révision: -

57



Section transversale, trou pour manchon de guidage

L'illustration ci-dessous représente la section transversale des trous des manchons de

guidage:

xx0200000086

58



2.4.1. Connexions du client sur le manipulateur

2.4 Connexions électriques



Pour raccorder des équipements supplémentaires au manipulateur, vous disposez de câbles

intégrés au câblage du manipulateur. Le manipulateur comporte des connecteurs d'air et des

connecteurs électriques.

xx0200000074

3HAC 023297-004 Révision: -

59



Connexions

Connexions

Description

1. Pour l'air sur la base/le bras supérieur R1/4" Max. 8 bar/diamètre interne

du tuyau : 0.26 in

2. Connecteur des signaux sur le bras supérieur Connecteur FCI UT 071412SH44N

Nombre de signaux : 12 signaux de

49 V, 500 mA

Pièces recommandées

Pour connecter les câbles de puissance et de communication aux connecteurs du bras

supérieur, il est recommandé d'utiliser les pièces suivantes :

xx0200000132

Le jeu de raccords recommandé par ABB pour le connecteur R2.CS (3HAC 12497-1)

comprend les éléments suivants :

• Un connecteur multipôle 12 broches

• Un adaptateur en fer blanc 12 broches

• Des broches pour une section de câble comprise entre 0,25 et 0,5 mm 2

• Des broches pour une section de câble comprise entre 0,5 et 1,5 mm 2

• Un tuyau rétractable en forme de bouteille

• Un tuyau rétractable en angle

Le jeu de connexion est fourni dans un sac plastique qui contient également des informations

techniques et des instructions de montage.

60


3 Maintenance


3 Maintenance


Structure du chapitre

Ce chapitre décrit toutes les tâches de maintenance recommandées pour le robot et ses unités

externes.

Il est basé sur le calendrier de maintenance situé en début de chapitre. Le calendrier fournit

des informations sur les tâches et intervalles de maintenance nécessaires, et fait référence aux

procédures de ces tâches.

Chaque procédure contient toutes les informations nécessaires à la réalisation du travail, par

exemple les matériaux et les outils nécessaires.

En fonction de la tâche de maintenance concernée, les procédures sont regroupées dans

différentes sections.


Avant d'entamer une tâche d'entretien, il est très important de veiller au respect de toutes les

informations de sécurité.

Veuillez lire les notions générales relatives à la sécurité, ainsi que les informations plus

spécifiques décrivant les dangers encourus lors de l'exécution des procédures. Lisez

l'intégralité du chapitre Sécurité à la page 13.

3HAC 023297-004 Révision: -

61

3 Maintenance

3.2.1. Programme de maintenance, IRB 140

3.2 Calendriers de maintenance



Le robot est composé du manipulateur et de l'armoire de commande. Pour qu'il fonctionne

correctement, vous devez l'entretenir régulièrement. Les tâches de maintenance et leurs

intervalles respectifs sont indiqués dans le tableau ci-dessous.

Des situations imprévisibles donnent également lieu à des inspections du robot. Réparez

immédiatement toute détérioration subie par le robot.

Les intervalles d'inspection n'indiquent pas les durées de vie des composants.

Tâches et intervalles, équipement standard

Les paragraphes auxquels il est fait référence dans le tableau se trouvent dans les différents

chapitres relatifs à chaque tâche de maintenance.

Le tableau ci-dessous indique les tâches et intervalles de maintenance requis :

Tâche de

maintenance

Équipement Intervalle Voir section :

Inspection

Inspection

Inspection

Amortisseur, axes

2-3

Faisceaux de

câbles

Courroies

d'entraînement

Changement Réducteur 5,

huile

Changement Réducteur 6,

huile

Changement

Nettoyage

Système de

mesure, batterie

Manipulateur

complet

Régulièrement *)

Inspection, amortisseur,

axes 2-3 à la page 64


Inspection, câblage du

robot à la page 66

36 mois Inspection, courroies

d'entraînement à la page

67

36 mois Vidange du réducteur,

axes 5 et 6 à la page 72

36 mois Vidange du réducteur,

axes 5 et 6 à la page 72

Varie selon le type de

batterie et le modèle de

fonctionnement spécifiés

dans la section Sélection

du type de batterie à la

page 63.


Remplacement de l'unité

de mesure série et du

bloc de batteries

Nettoyage, robot complet

à la page 71

*) La tâche doit être effectuée régulièrement. Le fabricant du robot peut ne pas indiquer

l'intervalle requis. L'intervalle dépend du cycle de fonctionnement du robot, de son

environnement de travail et de son schéma de mouvement.

En règle générale, plus l'environnement est pollué, plus les intervalles sont rapprochés. De

même, plus le schéma de mouvement est exigeant (faisceau de câbles tendu), plus les

intervalles sont rapprochés.

62


3 Maintenance


Sélection du type de batterie

Le tableau ci-dessous décrit les critères de sélection des trois types de batterie disponibles.

Modèle de fonctionnement

Intervalle de

changement,

lithium 3 cellules

Intervalle de

changement,

lithium 6 cellules

Mise hors tension 4 semaines par an

maximum

Mise hors tension le week-end + modèle de

fonctionnement 1

Mise hors tension la nuit + modèles de

fonctionnement 1 et 2

60 mois 60 mois



Les intervalles de changement supérieurs à 60 mois ne sont pas autorisés, et ce, quel que soit

le modèle de fonctionnement, en raison de l'obsolescence du matériel, etc.

3HAC 023297-004 Révision: -

63

3 Maintenance

3.3.1. Inspection, amortisseur, axes 2-3

3.3 Tâches d'inspection


Emplacement des amortisseurs, axes 2-3

La figure ci-dessous représente les emplacements de tous les amortisseurs devant être

inspectés.

xx0200000426

A

Amortisseur, axe2

xx0200000427

A


64


3 Maintenance


Équipement nécessaire

Équipement Référence Remarque

Jeu d’outils standard 3HAC020812-001 Pour connaître son contenu, reportezvous

aux informations de référence de la

section Jeu d'outils standard du manuel

du produit.

Inspection, amortisseur, axes 2-3

La procédure ci-dessous explique comment inspecter les amortisseurs, axes 2-3.


Avant toute réparation sur le manipulateur, observez ce qui suit:

• Les moteurs et les roues dentées sont TRÈS CHAUDS après l'utilisation du robot.

Pour éviter tout risque de brûlure, ne touchez ni les moteurs ni les roues dentées.

• Coupez toutes les alimentations électriques, hydrauliques et pneumatiques du robot.

• Prenez toutes les mesures nécessaires pour que le manipulateur ne tombe pas lors du

retrait des pièces. Par exemple, attachez le bras inférieur avec des fixations si vous

devez retirer le moteur de l'axe 2.

Étape Action

1. Vérifiez l'absence de dommages sur tous les

amortisseurs, que ce soit des fissures ou des

impressions de taille supérieure à 1 mm.

2. Contrôlez si les vis de fixation sont déformées.

3. Un amortisseur endommagé doit être remplacé par

un neuf.

Remarque

Reportez-vous à la figure de

la section Emplacement des

amortisseurs, axes 2-3 à la

page 64.

Réf. indiquée dans la section

Équipement nécessaire à la

page 65.

Le remplacement est décrit

dans les sections

Remplacement de

l’amortisseur, axe 2 à la

page 115 et Remplacement

de l’amortisseur, axe 3 à la

page 105.

3HAC 023297-004 Révision: -

65

3 Maintenance

3.3.2. Inspection, câblage du robot

3.3.2. Inspection, câblage du robot

Emplacement, câblage du robot

Le câblage du robot comprend les câbles reliant le manipulateur à l'armoire de commande,

ainsi que les câbles externes visibles autour des moteurs 1 et 2.

Une vue plus détaillée du composant et de sa position est présentée dans les informations de

référence du chapitre Plans du manuel du produit.


Équipement Référence Remarque

Jeu d’outils standard 3HAC020812-001 Pour connaître son contenu,

reportez-vous aux informations

de référence de la section Jeu

d'outils standard du manuel du

produit.

D'autres outils et procédures

peuvent être nécessaires.

Reportez-vous aux références à

ces procédures dans les

instructions étape par étape cidessous.

Schéma de câblage 3HAC 6816-3

Ces procédures indiquent les

références des outils

nécessaires.









ATTENTION!

Les faisceaux de câbles sont sensibles aux dégâts mécaniques. Ils doivent être manipulés avec

soin, surtout les connecteurs, pour ne pas les endommager.

Inspection

La procédure ci-dessous explique comment inspecter les câbles du robot.

Étape Action

Remarque

1. Inspectez visuellement les câbles de commande

reliant le manipulateur à l'armoire de commande.

Recherchez les abrasions, coupures ou écrasements

éventuels.

2. Remplacez les câbles usés ou endommagés. Cette procédure est décrite

dans la section

Remplacement du faisceau

de câbles à la page 78.

66


3 Maintenance

3.3.3. Inspection, courroies d'entraînement


Emplacement des courroies d'entraînement

Les axes 3, 5 et 6 sont dotés de courroies d'entraînement. L'emplacement de ces courroies est

indiqué dans les figures ci-dessous.



xx0200000448

G Courroie d'entraînement, axe 3

3HAC 023297-004 Révision: -

67

3 Maintenance


xx0200000453

R Courroie d'entraînement, axe 6

V Courroie d'entraînement, axe 5


Équipement, etc. Référence Remarque





68


3 Maintenance



D’autres outils et

procédures peuvent être

nécessaires. Reportez-vous

aux références à ces

procédures dans les

instructions étape par étape

ci-dessous.

Ces procédures indiquent les références

des outils nécessaires.

Inspection

La procédure ci-dessous explique comment inspecter les courroies d'entraînement.



• Certaines pièces sont CHAUDES après l'utilisation du robot (moteurs et lampes, par

exemple). Évitez de les toucher afin de ne pas vous brûler.


• Lors du remplacement des moteurs/réducteurs, vérifiez que les éléments du robot qui

risquent de se déplacer sont bloqués mécaniquement (reportez-vous aux indications de

chaque procédure).

Étape Action

1. Pour accéder à chaque courroie,

retirez les capots, etc.

2. Vérifiez que chaque courroie est

intacte.

Remarque

Ces procédures sont décrites dans les

sections Remplacement du moteur et de la

courroie d'entraînement, axe 3 à la page 145

et Remplacement du moteur et de la courroie

d'entraînement, axe 5 ou 6 à la page 155.

Le remplacement des courroies

d'entraînement défectueuses est décrit dans

les sections Remplacement du moteur et de la

courroie d'entraînement, axe 3 à la page 145

et Remplacement du moteur et de la courroie


3HAC 023297-004 Révision: -

69

3 Maintenance


Étape Action

3. Vérifiez la tension de chaque

courroie.

Si une courroie est mal tendue, vous

devez l'ajuster.

Remarque

Les tensions suivantes doivent être

observées :

• Axe 3: F = 35 à 60 N

• Axe 5: F = 35 à 60 N

• Axe 6: F = 35 à 60 N

xx0200000474

Le réglage de la tension des courroies est

décrit dans les sections Remplacement du

moteur et de la courroie d'entraînement, axe 3

à la page 145 et Remplacement du moteur et

de la courroie d'entraînement, axe 5 ou 6 à la

page 155.

70


3 Maintenance

3.4.1. Nettoyage, robot complet

3.4 Nettoyage

3.4.1. Nettoyage, robot complet


La classe de protection est IP 67, le manipulateur est donc étanche à l'eau.



Peut être utilisé dans les

versions Fonderie

uniquement.

Nettoyeur à vapeur

Peut être utilisé dans les

versions Fonderie

uniquement.

Nettoyeur à eau haute

pression

Aspirateur

Nettoyage avec un

détergent doux

- • Pression de l'eau au niveau du bec: 2500

kN/m 2 (25 bars) maximum

• Type de bec: à flux dérivé, 45º de

dispersion minimum

• Débit: 100 litres/min max.

• Température de l'eau: 80 °C max.

- • Pression max. de l'eau sur les boîtiers: 50

kN/m 2 (0,5 bar)

• Un bec à flux dérivé doit être utilisé (45º de

dispersion min.).

• Débit: 100 litres/min max.

- Peut être utilisé dans la version standard.

À faire et à ne pas faire.

La section suivante contient certaines remarques particulières à observer lors du nettoyage du

manipulateur.

Indispensable !

À ne jamais faire !

• Respecter les indications ci-dessus en ce qui concerne l'équipement de nettoyage. Tout

autre équipement de nettoyage pourrait réduire la durée de vie des peintures,

antirouilles, étiquettes et panneaux.

• Vérifier que tous les capots de protection sont montés sur le robot avant de procéder

au nettoyage.

• Diriger le jet d'eau sur les joints des paliers, les contacts et les autres joints.

• Vaporiser à une distance inférieure à 0,4 m.

• Retirer un couvercle ou un autre dispositif de protection avant le nettoyage du robot.

• Utiliser des moyens de nettoyage (par exemple, de l'air comprimé ou des solvants)

autres que ceux spécifiés ci-dessus.

• Bien que le manipulateur soit étanche à l'eau, évitez d'utiliser un nettoyeur haute

pression sur les connecteurs et autres éléments similaires.

3HAC 023297-004 Révision: -

71

3 Maintenance

3.5.1. Vidange du réducteur, axes 5 et 6

3.5 Opérations d'échange/de remplacement


Emplacement des bouchons d’huile

Les réducteurs des axes 5 et 6 sont situés sur le poignet, comme l'illustre la figure ci-dessous.



xx0200000475

A Bouchon d'huile, réducteur axe 5

B Bouchon d'huile, réducteur axe 6



Huile de graissage 1171 2016-604

3HAC 0860-1

Récipient de collecte d'huile

Jeu d'outils standard, IRB

140



Reportez-vous aux

références à ces procédures

dans les instructions étape

par étape ci-dessous.

3HAC020812-001

Correspond à :

• Optimol, BM 100

Quantité, réducteurs 5 et 6 : 350 ml

Capacité: 400 ml.

Pour connaître son contenu, reportezvous






72


3 Maintenance










CONSEIL!

Lors de la vidange de l'huile du réducteur, faites d'abord fonctionner le robot un moment pour

faire chauffer l'huile. L'huile chaude se vide plus rapidement que l'huile froide.


Lors du remplissage d'un réducteur d'huile, ne mélangez pas différents types d'huile sauf si

les instructions l'indiquent. Utilisez toujours le type d'huile spécifié par le fabricant.


Lors du remplissage d'huile d'un réducteur, ne mettez pas trop d'huile car cela pourrait

provoquer une surpression à l'intérieur du réducteur qui, à son tour, risquerait:

• - d'endommager les joints et garnitures d'étanchéité,

• - de déloger complètement les joints et garnitures d'étanchéité,

• - d'empêcher le manipulateur de se déplacer librement.


Le remplacement et la vidange de l'huile d'un réducteur nécessitent parfois la manipulation

d'huile très chaude, jusqu'à 90 °C. Pour effectuer cette tâche, portez toujours des équipements

de protection comme des lunettes et des gants.

Faites également attention à la pression à laquelle est soumis le réducteur. Lors de l'ouverture

du bouchon d'huile, elle peut provoquer un jet d'huile.

Vidange, axes 5 et 6

La procédure ci-dessous explique comment vidanger l'huile des réducteurs des axes 5 et 6.

Étape Action

1. Placez le robot de manière à ce que le bras supérieur

soit proche de l'horizontale et l'axe 4 en position

d'étalonnage.

2. Retirez les bouchons d’huile.

Le récipient contenant l'huile est commun aux

réducteurs 5 et 6, mais les deux bouchons doivent

être retirés lors de la vidange.

Remarque

Reportez-vous à la figure

Emplacement des bouchons

d’huile à la page 72.

3. Faites pivoter l'axe 4 de 90 degrés de manière à ce

que le bouchon d'huile de l'axe 6 soit dirigé vers le

bas.

4. Videz le réducteur de son huile. La capacité du récipient est

indiquée dans la section


page 72.

3HAC 023297-004 Révision: -

73

3 Maintenance


Étape Action

Remarque

5. Faites encore pivoter l'axe 4 de 90 degrés. L'huile restante peut ainsi

être vidangée.

6. Remettez le bouchon d'huile.

Remplissage, axes 5 et 6

La procédure ci-dessous explique comment verser l'huile dans les réducteurs des axes 5 et 6.

Étape Action

Remarque

1. Placez le robot de manière à ce que le bras

supérieur soit proche de l'horizontale et l'axe

4 en position d'étalonnage.

2. Retirez le bouchon d’huile de l’axe 5.

Le récipient contenant l'huile est commun aux

réducteurs 5 et 6, mais les deux bouchons

doivent être retirés lors de la vidange.


Emplacement des bouchons d’huile


74


3 Maintenance


Étape Action

3. Versez l'huile dans le réducteur 5 jusqu'au

niveau du trou latéral sur le poignet.

Remarque

La figure ci-dessous illustre les

positions d'un manipulateur fixe pour

le remplissage et la vidange.

xx0300000161

Positions :

• A : Position de vidange

• B : Position de remplissage

La figure ci-dessous illustre les

positions d'un manipulateur inversé

pour le remplissage et la vidange.

4. Remettez le bouchon d'huile.

xx0300000162

Positions :

• A : Position de vidange

• B : Position de remplissage

La qualité de l'huile est indiquée

dans la section Équipement

nécessaire à la page 72.

3HAC 023297-004 Révision: -

75

3 Maintenance


76


4 Réparation


4 Réparation


Structure du chapitre

Ce chapitre décrit toutes les tâches de réparation recommandées pour le robot et ses unités

externes.

Il est composé d'unités séparées, chacune décrivant une tâche spécifique de réparation.

Chaque unité contient toutes les informations nécessaires à la réalisation du travail, par

exemple les références des pièces détachées, les matériaux et les outils spéciaux nécessaires.

En fonction de l'emplacement du composant du robot, les unités sont regroupées dans

différentes sections.


Tous les équipements nécessaires pour effectuer une réparation donnée sont répertoriés avec

chaque procédure.

Ils sont également énumérés dans les informations de référence du manuel du produit.


Avant d'entamer une tâche d'entretien, il est très important de veiller au respect de toutes les

informations de sécurité.

Veuillez lire les notions générales relatives à la sécurité, ainsi que les informations plus

spécifiques décrivant les dangers encourus lors de l'exécution des diverses étapes des

procédures. Avant d'entamer une tâche d'entretien, lisez l'intégralité du chapitre Sécurité à la

page 13.

3HAC 023297-004 Révision: -

77

4 Réparation

4.2.1. Remplacement du faisceau de câbles

4.2 Robot complet


Emplacement du faisceau de câbles

Le faisceau de câbles s'étend de la base aux moteurs des axes 3 à 6.




Équipement, etc.

Réf. pièce

détachée

Référence

Remarque

Faisceau de câbles 3HAC 7370-1 Versions Standard et Fonderie

Version Salle Blanche

Contient le câblage suivant :

• Faisceau de câbles,

puissance des axes 1 à 3


puissance des axes 4 à 6


signaux des axes 1 à 3


signaux des axes 4 à 6


connexions client

Jeu d'outils standard 3HAC020812-001 Pour connaître son contenu,






procédures peuvent

être nécessaires.


références à ces


instructions étape par

étape ci-dessous.



nécessaires.

Schéma électrique 3HAC 6816-3 Reportez-vous aux informations

de référence du chapitre

Schéma de câblage du manuel


78


4 Réparation


Retrait du faisceau de câbles

La procédure ci-dessous explique comment retirer le faisceau de câbles.









ATTENTION!



Étape Action

1. Retirez la carte de mesure

série.

2. Débranchez les connecteurs

de la base du manipulateur.


Reportez-vous à la section Remplacement de

l'unité de mesure série et du bloc de batteries à la

page 127.

xx0300000090

Connecteurs :

• A : R1.MP1-3

• B : R1.CS

• C: Tuyau à air

• D: R1.MP4-6

3HAC 023297-004 Révision: -

79

4 Réparation


Étape Action

3. Retirez le support de câbles

après avoir desserré ses vis de

fixation.


4. Ôtez les câbles du support de

câbles après avoir dévissé les

vis de fixation de câbles.

5. Retirez le couvercle du

logement du bras.

6. Retirez le couvercle du bras

inférieur.

7. Faites glisser lentement le

couvercle VK.

xx0300000091

• A : Support de câble

• B : Vis de fixation

• C: Vis de fixation de câbles

Reportez-vous à la figure ci-dessus.

Reportez-vous à la section Remplacement du

couvercle du logement du bras, IRB 140.


couvercle et du joint du bras inférieur à la page 112.

Reportez-vous à la section Retrait du couvercle VK


80


4 Réparation


Étape Action

8. Débranchez les connecteurs

de l'arrière du bras supérieur.


9. Retirez le blindage en

dévissant ses vis de fixation.

10. Coupez les colliers fixant les

câbles à l'intérieur du bras

inférieur.

xx0300000092

Connecteurs :

• A : R2.CS

• B : Connexion d'air sous pression

• C: R3.FB4

• D: R3.FB5

• E : R3.FB6

• F : R3.MP5

• G : R3.MP4

• H : R3.MP6

Pièces :

• J : Blindage

Reportez-vous à la figure ci-dessus.

3HAC 023297-004 Révision: -

81

4 Réparation


Étape Action

11. Débranchez les connecteurs à

l'intérieur du bras inférieur.


12. Retirez les câbles du bras

supérieur.

13. Retirez le couvercle de la

console.

14. Débranchez les connecteurs à

l'intérieur de la console et

desserrez les supports de

câbles.

15. Retirez lentement les câbles de

la base à travers la console.

16. Retirez lentement les câbles du

bras inférieur.

xx0200000449

• G : Connecteurs R3.MP3 et R3.FB3


couvercle de la console à la page 120.

Connecteurs :

• R3.MP1

• R3.MP2

• R3.FB1

• R3.FB2

82


4 Réparation


Remise en place du faisceau de câbles

La procédure ci-dessous explique comment remettre en place le faisceau de câbles.



• Les moteurs et les roues dentées sont TRÈS CHAUDS après l'utilisation du robot. Pour

éviter tout risque de brûlure, ne les touchez pas.





ATTENTION!



Étape Action


1. Remettez en place le faisceau

de câbles en suivant les

instructions précédentes dans

l'ordre inverse.

Vous trouverez ci-après

quelques recommandations à

propos de la trajectoire des

câbles.

2. Distribution des câbles sur le

support de câbles de la base du

manipulateur.

xx0300000093

Câbles :

• A : Signal

• B : Signal

• C: Signal du client

• D: Câble d'alimentation, axes 4-6

• E : Arrivée d'air sous pression

• F : Câble d'alimentation, axes 1-3

3HAC 023297-004 Révision: -

83

4 Réparation


Étape Action

3. Disposition des câbles dans le



xx0200000449

• A : Colliers de serrage

• B : Tuyau à air sous pression

• C: Câbles d'alimentation, axes 4, 5 et 6

• D: Câbles du client, signal

• E : Câbles de signaux, axes 4, 5 et 6

• F : Câble de communication, axe 3


84


4 Réparation


Étape Action

4. Support de câbles du bras

supérieur.


xx0300000094

Câbles :

• A : Signal du client

• B : Signal

• C: Arrivée d'air sous pression

• D: Câbles d'alimentation

3HAC 023297-004 Révision: -

85

4 Réparation

4.2.2. Remplacement du bras supérieur complet


Emplacement du bras supérieur

Le bras supérieur se trouve au sommet du manipulateur comme représenté sur la figure cidessous.



xx0200000446

A

Couvercle du logement du bras

B Vis de fixation du couvercle du logement du bras (4)

C

Connecteur CS

D

Connecteur d’air sous pression

E

Couvercle VK

F

Guide-câble

G

Vis de fixation, guide-câble

H Vis de fixation, bras supérieur (6)

J

Bague d'étanchéité

86


4 Réparation



Équipement

Bras supérieur, version

Std/F

Réf. pièce

détachée

3HAC 10466-1

Référence

Remarque

Versions Standard et

Fonderie

Comprend tous les joints

nécessaires.

Bras supérieur, SB 3HAC 10466-3 Versions Salle Blanche


nécessaires.

Bague d'étanchéité 3HAB 3732-13 À remplacer uniquement

s'il est endommagé.

Inclus dans l'ensemble du

bras supérieur.

Couvercle VK 3HAC 2166-13

Joint du couvercle du

bras supérieur

3HAC 7867-1

À remplacer uniquement

s'il est endommagé.

Inclus dans l'ensemble du


Jeu d'outils standard 3HAC020812-001 Pour connaître son

contenu, reportez-vous

aux informations de

référence de la section

Jeu d'outils standard du

manuel du produit.

Douille spéciale - Pour mettre en place le

connecteur CS

D'autres outils et


nécessaires. Reportezvous

aux références à




Ces procédures indiquent

les références des outils

nécessaires.

3HAC 023297-004 Révision: -

87

4 Réparation










Retrait, bras supérieur

La procédure ci-dessous décrit comment retirer le bras supérieur complet.

Étape Action


1. Amenez le bras du manipulateur dans une

position horizontale.

2. Retirez tous les supports fixant le câblage

extérieur au bras supérieur en dévissant

les vis de fixation correspondantes.

3. Retirez le couvercle arrière du logement

du bras après avoir desserré les quatre vis

de fixation.

4. NE DÉVISSEZ sous aucun prétexte les six

vis qui se trouvent sur la partie supérieure

du bras inférieur. Vous seriez alors obligé

de réassembler entièrement le

manipulateur.


Emplacement du bras supérieur à la

page 86.

5. Déconnectez tous les câbles des moteurs

4 à 6.

6. Débranchez tous les connecteurs du

connecteur CS.

xx0300000101

• A : NE TOUCHEZ PAS ces vis.

(Remarque : seules deux vis

sont représentées ici.)

Connecteurs

• R3.MP4

• R3.MP5

• R3.MP6

• R3.FB4

• R3.FB5

• R3.FB6



page 86.

88


4 Réparation


Étape Action

7. Utilisez une douille spéciale pour retirer le

connecteur CS du logement, puis tirez ce

connecteur jusqu'à l'ensemble du bras

supérieur.

8. Retirez le connecteur d’air sous pression

du logement, puis tirez-le jusqu'à

l'ensemble du bras supérieur.

9. Ôtez le couvercle VK du joint du bras

supérieur/inférieur.

10. Retirez le guide-câble après avoir

desserré ses deux vis de fixation.

11. Retirez lentement tous les câbles et

tuyaux.

12. Retirez le bras supérieur après avoir

desserré ses six vis de fixation.

13. Soulevez le bras supérieur et posez-le sur

une surface sûre.




page 86.


Équipement nécessaire à la page 87.



page 86.





page 86.

Reportez-vous à la section Retrait du

couvercle VK à la page 90.



page 86.



page 86.

3HAC 023297-004 Révision: -

89

4 Réparation


Retrait du couvercle VK

La procédure de retrait du couvercle VK du bras supérieur est décrite ci-dessous.

xx0200000433

A

B

C

D

Bras inférieur

Joint du couvercle du bras inférieur

Couvercle bras inférieur (sans unité de lampe)

Couvercle bras inférieur (avec unité de lampe)

Étape Action

Remarque

1. Retirez le couvercle du bras inférieur après

avoir desserré ses vis de fixation.

2. À l'aide d'une longue barre non tranchante,

tapez doucement contre le couvercle VK à

travers le trou du bras inférieur pour le faire

sortir.

Appuyez uniformément sur le

pourtour du couvercle VK pour

éviter de l'abîmer.

Reportez-vous à la figure de la

section Emplacement du bras

supérieur à la page 86.

90


4 Réparation


Étape Action

Remarque

3. Si le couvercle VK est abîmé, remplacez-le. Reportez-vous à la section Mise

en place du bras supérieur

complet.

Remontage

La procédure ci-dessous décrit comment remettre en place le bras supérieur complet.

Étape Action

1. Vérifiez que la bague d'étanchéité n’est pas

abîmée.

Si elle est abîmée, remplacez-la.

2. Soulevez et positionnez le bras supérieur.

3. Fixez le bras supérieur à l'aide des six vis de

fixation.

4. Tirez lentement tous les câbles et tuyaux à

travers le trou du bras supérieur.

5. Raccordez à nouveau tous les connecteurs

aux moteurs 4 à 6.

6. Remettez le guide-câble en place à l'aide de

ses deux vis de fixation.

7. Tirez le connecteur d’air sous pression à

travers le logement et fixez-le sur

l'ensemble du bras supérieur.

8. Tirez le connecteur CS à travers le logement

et fixez-le sur l'ensemble du bras supérieur.

Utilisez une douille spéciale pour le fixer.

9. Raccordez tous les connecteurs auparavant

connectés en externe au connecteur CS.

10. Installez un nouveau couvercle VK sur le

joint du bras supérieur/inférieur.

Enfoncez-le doucement jusqu'à ce qu'il soit

en place.

11. Réinstallez le couvercle arrière du logement

du bras à l'aide des quatre vis de fixation.

Remarque



page 86.





page 86.

Couple de serrage: 35 Nm ±3 Nm

Connecteurs

• R3.MP4

• R3.MP5

• R3.MP6

• R3.FB4

• R3.FB5

• R3.FB6



page 86.



page 86.



page 86.





page 86.



Utilisez un maillet en plastique ou un

outil similaire.



page 86.

3HAC 023297-004 Révision: -

91

4 Réparation


Étape Action

Remarque

12. À l'aide des vis de fixation, réinstallez tous

les supports fixant les câbles externes au


13. Réétalonnez le robot. L'étalonnage est décrit dans les

manuels d'étalonnage.

La référence des manuels est

indiquée dans la section Références

documentaires du manuel du produit

(informations de référence).

DANGER!

Lors du premier test de fonctionnement après une activité de service (réparation, installation

ou maintenance), il est essentiel :

• de retirer tous les outils utilisés et tous les objets étrangers au manipulateur.

• d'installer correctement tous les équipements de sécurité normaux, la gâchette de

validation du PMA, par exemple.

• de veiller à ce que l'ensemble du personnel se trouve à une distance sûre du

manipulateur, c'est-à-dire hors de sa portée, derrière une enceinte de sécurité, etc.

• de prêter une attention particulière au fonctionnement de la pièce sur laquelle portait

l'activité de service.

92


4 Réparation

4.2.3. Remplacement du bras inférieur complet


Emplacement du bras inférieur

Le bras inférieur se situe entre le bras supérieur et le châssis, comme l'indique la figure cidessous.



xx0200000469

A


3HAC 023297-004 Révision: -

93

4 Réparation



Équipement

Réf. pièce

détachée

Référence

Remarque

Bras inférieur 3HAC 10468-1 Versions Standard et

Fonderie

Inclut tous les roulements

nécessaires, l'huile et le

couvercle VK.

Bras inférieur 3HAC 10468-4 Versions Salle Blanche

Inclut tous les roulements

nécessaires, l'huile et le

couvercle VK.




référence de la section Jeu

d'outils standard du


Dispositif de levage du

Capacité de levage : xx kg

bras inférieur

Douille spéciale - Pour mettre en place le

connecteur CS










nécessaires.

Retrait du bras inférieur

La procédure ci-dessous décrit comment retirer le bras inférieur complet.









Étape Action


1. Enlevez la console. Reportez-vous à la section Remplacement de la

console à la page 123.

94


4 Réparation


Étape Action


2. NE DÉVISSEZ sous aucun

prétexte les six vis qui se

trouvent sur la partie supérieure

du bras inférieur. Vous seriez

alors obligé de réassembler

entièrement le manipulateur.

3. Retirez le couvercle VK à l'aide

d'un tournevis ou d'un outil

similaire.

xx0300000101

Pièces :

• A : NE TOUCHEZ PAS ces vis. (Remarque

: Seules 2 vis apparaissent sur la figure.)

4. Desserrez les vis de fixation du


Ôtez également la rondelle.

5. Soulevez le dispositif de levage

afin de retirer le bras inférieur.

xx0300000097

Pièces :

• A : Rondelle

• B : Vis de fixation du bras inférieur (10)

• C: Couvercle VK

Voir la figure ci-dessus.

Mise en place, bras inférieur

La procédure ci-dessous décrit comment remettre en place le bras inférieur complet.

Étape Action


1. Ajustez le dispositif de levage et

mettez le bras inférieur en place.

3HAC 023297-004 Révision: -

95

4 Réparation


Étape Action

2. Emboîtez le bras inférieur dans le

réducteur de l'axe 2 et fixez-le

avec ses vis de fixation et ses

rondelles.


3. Installez un nouveau couvercle

VK en l'enfonçant légèrement

jusqu'à ce qu'il soit en place.

xx0300000097

Pièces :

• A : Rondelle

• B : Vis de fixation du bras inférieur (10)

• C: Couvercle VK



4. Remettez la console en place. Reportez-vous à la section Remplacement de la

console à la page 123.

5. Réétalonnez le robot. L'étalonnage est décrit dans les manuels


La référence des manuels est indiquée dans la

section Références documentaires du manuel

du produit (informations de référence).

96


4 Réparation

4.2.4. Remplacement de la base


Emplacement de la base

La base se trouve au bas du manipulateur, comme l’indique la figure ci-dessous.



xx0200000423

A

Base

B

Plaque du fond

C Vis de fixation de la plaque inférieure (26)

D Vis de fixation et rondelles de l'ensemble réducteur/base (20)

E

Joint, réducteur/base

F


G

Rondelle


Équipement

Réf. pièce

détachée

Référence

Remarque

Base 3HAC 10470-1 Versions Standard et Fonderie

Comprend une goupille

cylindrique 3HAC 3785-2.

Base 3HAC 10470-3 Versions Salle Blanche

Comprend une goupille

cylindrique 3HAC 3785-2.

Élingues de levage - Capacité minimale : 20 kg

3HAC 023297-004 Révision: -

97

4 Réparation


Équipement

LocTite 574

Fixation de la base au

réducteur des axes 1 et 2

Jeu d'outils standard 3HAC020812-001 Pour connaître son contenu,













Réf. pièce

détachée

Référence

Remarque



nécessaires.

Retrait, base

La procédure ci-dessous explique comment retirer la base.









Étape Action

Info

1. Retirez les moteurs 1 et 2. Reportez-vous aux sections

Remplacement du moteur, axe 1 à la page

136 et Remplacement du moteur, axe 2 à

la page 141.

2. Ôtez le faisceau de câbles. Reportez-vous à la section Remplacement

du faisceau de câbles à la page 78.

3. Retirez la carte de mesure série. Reportez-vous à la section Remplacement

de l'unité de mesure série et du bloc de

batteries à la page 127.

4. Retirez le bras supérieur complet. Reportez-vous à la section Remplacement

du bras supérieur complet à la page 86.

5. Retirez le bras inférieur complet. Reportez-vous à la section Remplacement

du bras inférieur complet à la page 93.

6. Placez l'ensemble base/réducteur des

axes 1 et 2 à l'envers sur un établi.

Retirez la plaque inférieure.

7. Retirez les vis de fixation de l’ensemble

réducteur/base.

8. Séparez la base du réducteur des axes

1 et 2.

Reportez-vous à la figure Emplacement de

la base.

Reportez-vous à la figure Emplacement de

la base.

98


4 Réparation


Remontage

La procédure ci-dessous décrit comment remettre en place le bras inférieur complet.









Étape Action

1. Placez la base et le réducteur sur un établi.

2. Après vous être assuré que la surface

d'accouplement entre la base et le réducteur

est propre, appliquez-lui du Loctite.

3. Fixez le réducteur à la base à l'aide des vis de

fixation et des rondelles correspondantes.

4. Replacez la plaque inférieure et fixez-la à

l'aide des vis de fixation.

5. Placez la base à la verticale.

Remarque

La référence est indiquée dans la

section Équipement nécessaire à la

page 97.


Emplacement de la base.

Couple de serrage: 35 Nm ±3Nm


Emplacement de la base.

6. Remontez le bras inférieur complet. Reportez-vous à la section

Remplacement du bras inférieur

complet à la page 93.

7. Remontez le bras supérieur complet. Reportez-vous à la section

Remplacement du bras supérieur

complet à la page 86.

8. Replacez les moteurs 1 et 2. Reportez-vous aux sections

Remplacement du moteur, axe 1 à

la page 136 et Remplacement du

moteur, axe 2 à la page 141.

9. Replacez la carte de mesure série. Reportez-vous à la section

Remplacement de l'unité de mesure

série et du bloc de batteries à la

page 127.

10. Remontez le faisceau de câbles. Reportez-vous à la section

Remplacement du faisceau de

câbles à la page 78.





documentaires du manuel du

produit (informations de référence).

3HAC 023297-004 Révision: -

99

4 Réparation


DANGER!










100


4 Réparation

4.3.1. Remplacement du poignet

4.3 Bras supérieur


Emplacement du poignet

Le poignet se trouve dans la partie la plus avant du bras supérieur.



xx0200000438

A Vis de fixation du poignet (3)

B Bouchon d’huile

C Poignet



Réf. pièce

détachée

Référence

Remarque

Poignet (Std/F) 3HAC 10475-1 Versions Standard et

Fonderie

Plaque de fixation du joint

torique non incluse.

Poignet (SB) 3HAC 10475-4 Versions Salle Blanche

Plaque de fixation du joint

torique non incluse.

Plaque de fixation du

joint torique

3HAC 7191-1 Veillez à la remplacer.

3HAC 023297-004 Révision: -

101

4 Réparation



Graisse 3HAC 3537-1 Pour la lubrification de la

plaque de fixation du joint

torique.

Jeu d’outils standard 3HAC020812-001 Pour connaître son



référence de la section Jeu

d'outils standard du


Bras 3HAC 9037-1 Pour régler le jeu entre les

roues dentées (moteur/

pignon).









Réf. pièce

détachée

Référence

Remarque



nécessaires.

Retrait du poignet

La procédure ci-dessous décrit comment retirer le poignet complet.

Étape Action

1.

Remarque

-

Danger!

Coupez toutes les alimentations électriques,

hydrauliques et pneumatiques du robot.

2. Videz le poignet de son huile. Reportez-vous à la section

Vidange du réducteur, axes

5 et 6 à la page 72.

3. Retirez le poignet après avoir desserré ses trois vis

de fixation.


la section Emplacement du

poignet à la page 101.

102


4 Réparation


Mise en place, poignet

La procédure ci-dessous décrit comment remettre en place le poignet complet.

Étape Action

Remarque

1.

-

Danger!

Coupez toutes les alimentations

électriques, hydrauliques et pneumatiques

du robot.

2. Placez le robot de telle sorte que le bras

supérieur soit à la verticale. Le plan de

déplacement de l'axe 5 doit être horizontal.

3. Lubrifiez légèrement la plaque de fixation

du joint torique avec de la graisse.

4. Positionnez la plaque de fixation du joint

torique et le poignet sur le bras supérieur à

l'aide des vis de fixation. Ne serrez pas ces

dernières.

5. Pour desserrer le frein, connectez

l'alimentation 24 Vcc aux moteurs.



page 101.

Ne serrez pas les vis de fixation.

Reliez au connecteur R3.MP5 ou 6 :

• +: broche 7

• -: broche 8

6. Fixez le bras à l'arrière du moteur. La référence est indiquée dans la


page 101.

7. Poussez le moteur jusqu'à ce qu'il soit

correctement accouplé avec les roues

dentées du réducteur.

Réduisez le jeu entre les roues dentées

comme l'illustre la figure.

xx0200000445

• A : Poignet, roues dentées des

axes 5 et 6

• B : Arbres d'entraînement des

moteurs, roues dentées des

axes 5 et 6

• C: Sens du réglage

• D: Jeu entre les roues dentées

3HAC 023297-004 Révision: -

103

4 Réparation


Étape Action

8. Serrez les vis de fixation du poignet. Couple de serrage: 28 Nm ±3 Nm

9. Vérifiez le jeu entre les roues dentées en

déplaçant manuellement les axes 5 et 6.

Remarque

Le jeu doit être de xx pour passer le

test avec succès.

10. Effectuez un test d'étanchéité. Reportez-vous à la section Test

d'étanchéité.

11. Remplissez le poignet d’huile. Reportez-vous à la section Vidange du

réducteur, axes 5 et 6 à la page 72.



La référence des manuels est indiquée

dans la section Références



DANGER!










104


4 Réparation

4.3.2. Remplacement de l’amortisseur, axe 3


Emplacement de l’amortisseur, axe 3

L'emplacement de l'amortisseur de l'axe 3 est indiqué dans la figure ci-dessous.



xx0200000427

A




Réf. pièce

détachée

Référence

Remarque

Amortisseur axe 3 3HAC 7881-1
















nécessaires.

3HAC 023297-004 Révision: -

105

4 Réparation


Retrait de l’amortisseur, axe 3

La procédure ci-dessous explique comment retirer l'amortisseur de l'axe 3.

Étape Action

Remarque

1.

-

Danger!



2. Positionnez le robot de façon à pouvoir accéder à

l'amortisseur de l'axe 3.

3. Retirez délicatement l'amortisseur de la patte

moulée.


Emplacement de l’amortisseur,

axe 3 à la page 105.

Remontage de l’amortisseur, axe 3

La procédure ci-dessous explique comment remettre en place l'amortisseur de l'axe 3.

Étape Action

Remarque

1.

-

Danger!




l'emplacement où est fixé l'amortisseur de l'axe 3.

3. Replacez l'amortisseur en l'appuyant légèrement

contre la patte moulée qui se trouve sur le bras

supérieur.


Emplacement de


page 105.

DANGER!










106


4 Réparation





xx0200000429

A

B


Logement



Réf. pièce

détachée

Référence

Remarque

Amortisseur axe 5 3HAC 8964-1
















nécessaires.

3HAC 023297-004 Révision: -

107

4 Réparation




Étape Action

Remarque

1.

-

Danger!



2. Positionnez le robot de façon à pouvoir pousser

l'extrémité de l'amortisseur dans le logement du

poignet.

3. Décrochez l'extrémité de l'amortisseur et poussez-la

dans le logement.

4. Pour retirer l'amortisseur, déplacez manuellement le

poignet (axe 5 du robot).


la section Emplacement de


page 107.



Étape Action

Remarque

1.

-

Danger!



2. Poussez l'extrémité de l'amortisseur dans l'espace

situé entre le poignet et le bras supérieur.

3. Pour remettre en place l'amortisseur, déplacez

manuellement le poignet (axe 5 du robot).

4. Dépliez les crochets de l'amortisseur pour le fixer.

Assurez-vous que

l'amortisseur est tourné

dans le bon sens.

108


4 Réparation


DANGER!


ou maintenance), il est essentiel:

• - de retirer tous les outils utilisés et tous les objets étrangers au manipulateur.

• - d'installer correctement tous les équipements de sécurité normaux, la gâchette de


• - de veiller à ce que l'ensemble du personnel se trouve à une distance sûre du


• - de prêter une attention particulière au fonctionnement de la pièce sur laquelle portait


3HAC 023297-004 Révision: -

109

4 Réparation

4.3.4. Remplacement du couvercle, logement du bras


Emplacement du couvercle, logement du bras

Le couvercle du logement du bras se trouve à l'arrière du bras supérieur, comme l'indique la

figure ci-dessous.



xx0200000464

A

B

C

Couvercle, logement du bras

Vis de fixation, couvercle, logement du bras

Joint, couvercle du bras supérieur



Réf. de pièce

détachée

Référence

Remarque

Couvercle, logement

du bras

Couvercle, logement

du bras

Joint, couvercle du

bras supérieur

Jeu d'outils standard







instructions étape

par étape cidessous.

3HAC 10473-1

3HAC 10473-3

3HAC 7867-1

Versions Standard et Fonderie

Comprend le joint 3HAC 7867-1.

Versions Salle Blanche


3HAC020812-001 Pour connaître son contenu,







nécessaires.

110


4 Réparation


Retrait

La procédure ci-dessous explique comment retirer le couvercle du logement du bras.









Étape Action

1. Positionnez manuellement le robot de façon à

pouvoir accéder à l'arrière du bras supérieur.

2. Retirez le couvercle du logement du bras après avoir

desserré ses vis de fixation.

Remarque


Emplacement du couvercle,

logement du bras à la page

110.

REMARQUE : Veillez à ne

pas endommager le joint qui

se trouve à l'intérieur du

couvercle.

Remontage

La procédure ci-dessous explique comment remonter le couvercle du logement du bras.









Étape Action


pouvoir accéder à l'arrière du bras supérieur.

2. Assurez-vous que le joint situé à l'intérieur du

couvercle du logement du bras n'est pas abîmé.

3. Fixez le couvercle du logement du bras au bras

supérieur à l'aide des vis de fixation.

Remarque



logement du bras à la page 110.

Remplacez-le s'il est

endommagé.



logement du bras à la page 110.

3HAC 023297-004 Révision: -

111

4 Réparation

4.4.1. Remplacement du couvercle et du joint du bras inférieur

4.4 Bras inférieur


Emplacement du couvercle et du joint du bras inférieur

La figure ci-dessous indique l'emplacement du couvercle et du joint du bras inférieur.



xx0200000433

A

B

C

D


Joint du couvercle du bras inférieur

Couvercle bras inférieur (sans unité de lampe)

Couvercle bras inférieur (avec unité de lampe)

112


4 Réparation




Réf. pièce

détachée

Référence

Remarque

Couvercle bras

inférieur, Std/F

Couvercle bras

inférieur, SB

3HAC 10471-1

3HAC 10471-3


Sans unité de lampe



Sans unité de lampe


Joint du couvercle du 3HAC 7869-1

bras inférieur

Isopropanol 1177 1012-208 Pour nettoyer les surfaces

d'étanchéité













instructions étape

par étape cidessous.



nécessaires.

Retrait du couvercle et du joint du bras inférieur

La procédure de démontage du couvercle et du joint du bras inférieur est décrite ci-dessous.









Étape Action

1. Retirez le couvercle du bras inférieur après avoir


2. Si vous devez remplacer le joint, suivez la procédure

ci-dessous.

À l'aide d'un couteau, retirez avec soin le joint du

couvercle.

Remarque


Emplacement du couvercle

et du joint du bras inférieur à

la page 112.

3HAC 023297-004 Révision: -

113

4 Réparation


Étape Action

3. Nettoyez la surface d'étanchéité avec de

l'isopropanol, puis vérifiez qu'elle ne comporte

aucune éraflure ni aucune bavure.

Remarque

Référence indiquée dans la

section Équipement


Remontage du couvercle et du joint du bras inférieur

La procédure de remontage du couvercle et du joint du bras inférieur est décrite ci-dessous.



• - Les moteurs et les roues dentées sont TRÈS CHAUDS après l'utilisation du robot.

Pour éviter tout risque de brûlure, ne les touchez pas.

• - Coupez toutes les alimentations électriques, hydrauliques et pneumatiques du robot.

• - Prenez toutes les mesures nécessaires pour que le manipulateur ne tombe pas lors du



Étape Action

Remarque

1. Si vous devez remplacer le joint du couvercle du bras

inférieur, suivez la procédure ci-dessous. Dans le cas

contraire, ignorez l'étape suivante.

2. Retirez le support de protection du joint auto-adhésif

et placez celui-ci sur la surface d'étanchéité du

couvercle.

3. Replacez le couvercle du bras inférieur et serrez ses

vis de fixation.




la page 112.

Assurez-vous qu'il est bien

positionné.




la page 112.

114


4 Réparation







xx0200000426

A




Réf. pièce

détachée

Référence

Remarque

Amortisseur, axe 2 3HAC 7880-1














Ces procédures

indiquent les références


3HAC 023297-004 Révision: -

115

4 Réparation




Étape Action

Remarque

1.

-

Danger!

Coupez toutes les alimentations électriques, hydrauliques

et pneumatiques du robot.

2. Positionnez le robot de façon à pouvoir accéder à la vis de

fixation de l'amortisseur de l'axe 2.

3. Retirez l'amortisseur après avoir desserré la vis de fixation

et la rondelle.



Étape Action

Remarque

1.

-

Danger!



2. Positionnez le robot de façon à pouvoir accéder à la

vis de fixation de l'amortisseur de l'axe 2.

3. Fixez l'amortisseur à l'aide de la vis de fixation et de

la rondelle.

1 pc : M6 x 16.

DANGER!










116


4 Réparation

4.4.3. Remplacement de la lampe témoin


Emplacement de la lampe témoin

La lampe témoin se trouve sur le côté du bras inférieur, comme l'indique la figure ci-dessous.



xx0200000472

A

B

Lampe témoin

Couvercle du bras inférieur



Réf. pièce

détachée

Référence

Remarque

Lampe témoin 3HAC 9258-1










références à ces procédures

dans les instructions étape

par étape ci-dessous.




3HAC 023297-004 Révision: -

117

4 Réparation


Retrait

La procédure ci-dessous explique comment retirer la lampe témoin.









Étape Action

Remarque

1. Retirez le couvercle du bras inférieur. Reportez-vous à la section

Remplacement du couvercle


la page 112.

2. Retirez l'amortisseur semi-transparent en plastique

de la patte moulée.

Remontage

La procédure ci-dessous explique comment remonter la lampe témoin.









Étape Action


l'amortisseur de l'axe 3.

2. Replacez l'amortisseur en l'appuyant légèrement

contre la patte moulée qui se trouve sur le bras

supérieur.

Remarque

118


4 Réparation


DANGER!










3HAC 023297-004 Révision: -

119

4 Réparation

4.5.1. Remplacement du couvercle de la console

4.5 Châssis et base


Emplacement du couvercle de la console

Le couvercle de la console se trouve sur la console, comme l’indique la figure ci-dessous.



xx0200000462

A

Couvercle, console

B Vis de fixation du couvercle de la console (4)

C

Joint

D

Console




détachée

Référence

Remarque

Couvercle de la console 3HAC 10472-1 Versions Standard et

Fonderie

Comprend le joint 3HAC

7868-1.

Couvercle de la console 3HAC 10472-3 Versions Salle Blanche

Comprend le joint 3HAC

7868-1.

120


4 Réparation



Joint, couvercle de la

3HAC 7868-1

console















détachée

Référence

Remarque




Retrait

La procédure ci-dessous explique comment retirer le couvercle de la console.









Étape Action


pouvoir accéder à la partie supérieure de la console.

2. Retirez le couvercle de la console après avoir


Remarque



de la console à la page 120.

REMARQUE : Veillez à ne

pas endommager le joint qui

se trouve à l'intérieur du

couvercle.

3HAC 023297-004 Révision: -

121

4 Réparation


Remontage

La procédure ci-dessous explique comment remonter le couvercle de la console.









Étape Action


pouvoir accéder à la partie supérieure de la console.

2. Assurez-vous que le joint situé à l'intérieur du

couvercle de la console n'est pas abîmé.

3. Fixez le couvercle à la console avec les vis de

fixation.

Remarque




Remplacez-le s'il est

endommagé.




122


4 Réparation

4.5.2. Remplacement de la console


Emplacement de la console

La console se trouve au-dessus du réducteur des axes 1 et 2, comme l'indique la figure cidessous.



xx0200000462

A

Couvercle, console

B Vis de fixation du couvercle de la console (4)

C

Joint

D

Console




détachée

Référence

Remarque

Console 3HAC 10478-1 Versions Standard et

Fonderie

Console 3HAC 10478-3 Versions Salle

Blanche


contenu, reportezvous

aux informations

de référence de la

section Jeu d'outils

standard du manuel


3HAC 023297-004 Révision: -

123

4 Réparation








instructions étape par étape

ci-dessous.


détachée

Référence

Remarque


indiquent les


nécessaires.

Retrait

La procédure ci-dessous explique comment retirer le couvercle de la console.









Étape Action


1. Ôtez le faisceau de câbles. Reportez-vous à la section Remplacement du

faisceau de câbles à la page 78.

2. Retirez la carte de mesure

série.

3. Retirez le bras supérieur

complet.


prétexte les six vis qui se

trouvent sur la partie

supérieure du bras inférieur.

Vous seriez alors obligé de

réassembler entièrement le

manipulateur.

Reportez-vous à la section Remplacement de


page 127.

Reportez-vous à la section Remplacement du bras

supérieur complet à la page 86.

xx0300000101

Pièces :

• A : NE TOUCHEZ PAS ces vis. (Remarque

: seules deux vis sont représentées ici.)

5. Retirez le moteur de l'axe 3. Reportez-vous à la section Remplacement du

moteur et de la courroie d'entraînement, axe 3 à la

page 145.

124


4 Réparation


Étape Action

6. Fixez le dispositif de levage au


7. Retirez le moyeu après avoir



8. Retirez la console après avoir


xx0300000096

Pièces :

• A : Console

• B : Moyeu

• C: Vis de fixation du moyeu (6)

• D: Vis de fixation de la console (10)

• E : Rondelles (10)


Remontage

La procédure ci-dessous explique comment remonter le couvercle de la console.









3HAC 023297-004 Révision: -

125

4 Réparation


Étape Action

1. Remontez la console et fixez-la

avec ses vis de fixation et ses

rondelles.


2. Replacez le moyeu et fixez-le à

l'aide de ses vis de fixation.

3. Remontez le bras supérieur

complet.

4. Remontez le moteur 3 et la courroie

d'entraînement.

xx0300000096

Pièces :

• A : Console

• B : Moyeu

• C: Vis de fixation du moyeu (6)

• D: Vis de fixation de la console (10)

• E : Rondelles (10)





bras supérieur complet à la page 86.


moteur et de la courroie d'entraînement, axe 3


5. Replacez la carte de mesure série. Reportez-vous à la section Remplacement de

l'unité de mesure série et du bloc de batteries


6. Remontez le faisceau de câbles. Reportez-vous à la section Remplacement du





section Références documentaires du manuel

du produit (informations de référence).

126


4 Réparation

4.5.3. Remplacement de l'unité de mesure série et du bloc de batteries


Emplacement de l'unité de mesure série et du bloc de batteries

L'unité de mesure série et le bloc de batteries sont situés à l'intérieur de la base du

manipulateur, comme l'illustre la figure ci-dessous.



xx0200000432

A

Couvercle de câbles arrière

B

Bloc batteries

C

Carte de mesure série (SMB)

D Vis de fixation de la carte de mesure série (4)

E

Plaque inférieure de la base du manipulateur




détachée

Référence

Remarque

Unité de mesure série 3HAC 9522-1

Bloc batteries 4944 026-4 Type NiCd

Bloc batteries 3HAB 9999-1 Type lithium 3 cellules

Bloc batteries 3HAB 9999-2 Type lithium 6 cellules

Collier de serrage

Intérieur

3HAC 023297-004 Révision: -

127

4 Réparation



Couvercle de base de

joint

Jeu d'outils standard, IRB

140









détachée

Référence

Remarque

3HAC 7870-1 Remplacez ce

composant uniquement

en cas de nécessité

absolue.

3HAC020812-001 Pour connaître son









Schéma électrique 3HAC 6816-3 Reportez-vous aux

informations de

référence du chapitre

Schéma de câblage du


128


4 Réparation


Retrait

La procédure ci-dessous explique comment retirer l'unité de mesure série et le bloc de

batteries.









DANGER!

Suivez ces instructions pour éviter que l'unité ne soit endommagée par des DES:

• L'unité est sensible aux décharges électrostatiques. Elle sera détruite si elle est

soumise à des tensions électrostatiques.

• Avant toute manipulation, vérifiez que vous êtes mis à la terre à l'aide d'un bracelet

spécial DES ou similaire.

ATTENTION!

Ce composant étant considéré comme un déchet dangereux, vous devez vous en débarrasser

après utilisation.

Si vous ignorez la procédure à suivre, adressez-vous aux autorités locales compétentes.

ATTENTION!



Étape Action

Remarque

1. Arrêtez les moteurs du système de robot. Cette opération simplifie

l'étalonnage du robot après le

remplacement, car aucun

étalonnage grossier n'est requis.

2. Pour retirer le couvercle de câbles arrière de la

base du robot, desserrez les vis de fixation.

3. Pour retirer l'unité de mesure série, desserrez

les vis de fixation.

Pour simplifier la désinstallation, poussez

l'unité sur le côté et tirez-la vers l'arrière.

4. Si vous devez seulement remplacer la batterie,

débranchez simplement les câbles reliés à

cette dernière.

Débranchez tous les connecteurs de l'unité de

mesure série.

5. Retirez la carte en la soulevant.


Emplacement de l'unité de mesure


page 127.




page 127.

Connecteurs

• R2.SMB

• R2.FB1-3

• R2.FB4-6

• R2.G

3HAC 023297-004 Révision: -

129

4 Réparation


Étape Action

6. Si vous devez remplacer le bloc de batteries,

suivez la procédure ci-dessous.

Coupez le collier de serrage et débranchez le

connecteur de la batterie afin de retirer le bloc

de batteries.

La batterie contient des circuits de protection.

Remplacez-la toujours par la pièce détachée

spécifiée dans les instructions de montage ou

par un équivalent approuvé par ABB.

Remarque




page 127.

Remontage

La procédure ci-dessous explique comment remettre en place l'unité de mesure série et le bloc

de batteries.









DANGER!

Suivez ces instructions pour éviter que l'unité ne soit endommagée par des DES:

• L'unité est sensible aux décharges électrostatiques. Elle sera détruite si elle est

soumise à des tensions électrostatiques.

• Avant toute manipulation, assurez-vous d'être mis à la terre au moyen d'un bracelet

spécial DES ou similaire.

ATTENTION!

Ce composant étant considéré comme un déchet dangereux, vous devez vous en débarrasser

après utilisation.

Si vous ignorez la procédure à suivre, adressez-vous aux autorités locales compétentes.

ATTENTION!



Étape Action

Remarque

1. Connectez le bloc de batteries neuf à l'unité de

mesure série et fixez-le au moyen d'un collier de

serrage.

2. Rebranchez tous les connecteurs sur l'unité. Connecteurs

• R2.SMB

• R2.FB1-3

• R2.FB4-6

• R2.G

130


4 Réparation


Étape Action

3. Installez l'unité de mesure série à l'intérieur de la

base du manipulateur et fixez-la à l'aide des

quatre vis de fixation.

4. Vérifiez que le joint du couvercle de câbles arrière

est intact.

Remplacez ce joint, si nécessaire.

5. Vérifiez que tous les câbles sont bien installés

derrière le couvercle de câbles arrière et remettez

le couvercle en place.

Assurez-vous qu'aucun câble ou autre composant

installé derrière le capot n'est coincé dans celui-ci.

6. Fixez le couvercle de câbles arrière à la base du

robot au moyen des vis de fixation.

Remarque


Emplacement de l'unité de

mesure série et du bloc de








page 127.









7. Cette opération n'est valide que si vous utilisez

des batteries de type NiCd.Il n'est pas nécessaire

de charger les batteries au lithium avant

utilisation.

Rechargez la batterie pendant au moins 36

heures. L'alimentation secteur doit être connectée

durant cette période.





Références documentaires du

manuel du produit (informations

de référence).

3HAC 023297-004 Révision: -

131

4 Réparation

4.5.4. Remplacement du câble de commande


Emplacement du câble de commande

Le câble de commande se trouve à l'arrière de la base du manipulateur, comme l'indique la




xx0200000467

A

B

C

Joint, couvercle de la base

Vis de fixation et rondelles (9), câble de commande

Câble de commande




détachée

Référence

Remarque

Câble de commande 3HAC 10476-1 3 m


Joint du couvercle inclus










132


4 Réparation























reportez-vous aux

informations de référence de

la section Jeu d'outils standard

du manuel du produit.










détachée

Référence

Remarque



nécessaires.

3HAC 023297-004 Révision: -

133

4 Réparation


Retrait

La procédure ci-dessous explique comment retirer le câble de commande.









Étape Action

1. Assurez-vous que le système du

robot est éteint et que l'alimentation

du manipulateur est coupée.

2. Retirez le câble de commande après

avoir desserré ses vis de fixation.

3. Débranchez les connecteurs de la

base du manipulateur.


Reportez-vous à la figure Emplacement du

câble de commande à la page 132.

Veillez à ne pas abîmer le joint.

4. Retirez le câble de la base du

manipulateur.

5. Débranchez les connecteurs de

l'armoire de commande.

xx0300000090

Connecteurs :

• A : R1.MP1-3

• B : R1.CS


• D: R1.MP4-6

134


4 Réparation


Remontage

La procédure ci-dessous explique comment remettre le câble de commande.









Étape Action

1. Placez le câble de commande et le

couvercle de la base du manipulateur sur

le sol, à proximité du manipulateur.

2. Branchez les connecteurs à l'intérieur de

la base du manipulateur.


Reportez-vous à la figure Emplacement

du câble de commande à la page 132.

3. Remplacez le joint avant de remettre le

couvercle.

4. Placez le couvercle sur la base du

manipulateur et fixez-le à l'aide de ses


xx0300000090

Connecteurs :

• A : R1.MP1-3

• B : R1.CS


• D: R1.MP4-6

Inclus dans les pièces de rechange

Reportez-vous à la figure Emplacement

du câble de commande à la page 132.

3HAC 023297-004 Révision: -

135

4 Réparation

4.6.1. Remplacement du moteur, axe 1

4.6 Moteurs


Emplacement du moteur, axe 1

Le moteur de l'axe 1 est placé à l'arrière du manipulateur, comme l'indique la figure cidessous

:



xx0200000407

A Moteur, axe 1

B

Couvercle d'accès aux connecteurs

C Vis de fixation du moteur (4)

D Vis de fixation du presse-étoupe (4)

E

Console



Réf. pièce

détachée

Référence

Remarque

Moteur de rotation CA

avec pignon


avec pignon


avec pignon, Std/F

3HAC 10469-3

3HAC 021966-001

3HAC 10469-1

3HAC 021965-001

3HAC 10469-4

Versions Salle Blanche.


Fonderie.

Version hautes

performances.

Joint torique 2152 2012-426 À remplacer lors du

remplacement du moteur.

Inclus dans les pièces de

rechange du moteur

136


4 Réparation



Joint du presse-étoupe 3HAC xx Fixé au presse-étoupe de

la console

Graisse 3HAB 3537-1 Pour lubrifier le joint

torique









roues dentées (moteur/

pignon).

Alimentation

24 Vcc, 1,5 A max.

Pour le desserrage des

freins









Réf. pièce

détachée

Référence

Remarque



nécessaires.


informations de référence

du chapitre Schéma de

câblage du manuel du


3HAC 023297-004 Révision: -

137

4 Réparation


Retrait

La procédure ci-dessous décrit comment retirer le moteur de l'axe 1.

ATTENTION!

Si le manipulateur fonctionne normalement en position inversée, vous devez le remettre en

position normale et le placer sur le sol lorsque vous souhaitez y effectuer une intervention

conformément à la procédure décrite ici.









REMARQUE!

L'application d'une force excessive lors de la séparation/l'assemblage des moteurs et des

réducteurs risque d'endommager les roues dentées.

Étape Action

1. Retirez lecouvercle d'accès aux conducteurs situé

sur le dessus du moteur en dévissant ses quatre vis

de fixation.

2. Débranchez les connecteurs du moteur 1 à l'intérieur

de la console.

3. Coupez tous les colliers de serrage et enlevez tous

les supports fixant les câbles.

4. Retirez le presse-étoupe après avoir desserré ses vis

de fixation et tirez les câbles hors de la console.

5. Pour desserrer les freins, connectez l'alimentation 24

Vcc:

6. Retirez le moteur après avoir desserré ses quatre vis

de fixation et rondelles plates.

7. Soulevez le moteur pour écarter le pignon du

réducteur et déconnectez la tension de desserrage

des freins.

8. Enlevez le moteur en le soulevant doucement à la

verticale.

Remarque


Emplacement du moteur,



Remplacement du couvercle


Connecteurs :

• R3.MP1

• R3.FB1




Reliez le connecteur

R3.MP1.






138


4 Réparation


Remontage

La procédure ci-dessous décrit comment remettre en place le moteur de l'axe 1.









REMARQUE!



Étape Action

1. Assurez-vous que les surfaces d’accouplement

du moteur et du réducteur sont propres et qu'elles

ne comportent aucune bavure.

2. Assurez-vous que le joint torique sur le pourtour

du moteur est correctement logé. Lubrifiez

légèrement le joint torique avec de la graisse.

3. Pour desserrer les freins, connectez

l'alimentation 24 Vcc:

4. Mettez en place le moteur en vous assurant que

son pignon est correctement accouplé avec le

réducteur 1.

5. Fixez le moteur avec quatre vis de fixation et

rondelles plates.

Remarque

La référence est indiquée dans

la section Équipement


Reliez le connecteur R2.MP1.



Assurez-vous que le moteur est

tourné dans le bon sens, avec

les connexions vers l'arrière.

Attention de ne pas

endommager le pignon du

moteur.

Couple de serrage: 2 Nm

environ

6. Fixez le bras à l'extrémité de l'arbre du moteur. La référence est indiquée dans



7. Réglez le moteur par rapport à la roue dentée du Le jeu doit être faible.


Utilisez le bras pour secouer l'arbre du moteur

d'avant en arrière afin de vérifier le jeu.

8. Serrez les vis de fixation du moteur. Couple de serrage: environ 11

Nm ±1 Nm

9. Déconnectez la tension de desserrage des freins.

10. Assurez-vous que le joint du presse-étoupe n’est

pas abîmé. S'il est abîmé, remplacez-le.

11. Poussez les câbles à l'intérieur de la console et

fixez le presse-étoupe avec ses vis de fixation.

La référence est indiquée dans



3HAC 023297-004 Révision: -

139

4 Réparation


Étape Action

Remarque








manuel du produit (informations

de référence).

140


4 Réparation




Le moteur de l'axe 2 est placé à l'avant du manipulateur, comme l'indique la figure ci-dessous.



xx0200000408

A Moteur, axe 2

B

Couvercle d'accès aux connecteurs

C Vis de fixation du moteur (4)

D Vis de fixation du presse-étoupe (4)

E

Console



Réf. pièce

détachée

Référence

Remarque


avec pignon


avec pignon


avec pignon, Std/F

3HAC 10469-3

3HAC 021966-001

3HAC 10469-1

3HAC 021965-001

3HAC 10469-4

Versions Salle Blanche.


Fonderie.

Version hautes

performances.

Joint torique 2152 2012-426 À remplacer lors du


Joint du presse-étoupe 3HAC xx Fixé au presse-étoupe de

la console

Graisse 3HAB 3537-1 Pour la lubrification du

joint torique.

3HAC 023297-004 Révision: -

141

4 Réparation



Jeu d’outils standard







Bras 3HAC 9037-1 Pour régler le jeu entre

les roues dentées

(moteur/pignon).

Alimentation 24 Vcc, 1,5 A.


freins.









Réf. pièce

détachée

Référence

Remarque



nécessaires.






Retrait










REMARQUE!



Étape Action

1. Retirez lecouvercle d'accès aux conducteurs situé

sur le dessus du moteur en dévissant ses quatre vis

de fixation.

2. Débranchez les connecteurs du moteur 2 à l'intérieur

de la console.

Remarque




Connecteurs :

• R3.MP2

• R3.FB2

142


4 Réparation


Étape Action

3. Coupez tous les colliers de serrage et enlevez tous

les supports fixant les câbles.

4. Retirez le presse-étoupe après avoir desserré ses vis

de fixation et tirez les câbles hors de la console.

5. Pour desserrer les freins, connectez l'alimentation 24

Vcc:

6. Retirez le moteur après avoir desserré ses quatre vis

de fixation et rondelles plates.

7. Soulevez le moteur pour retirer le pignon du



9. Retirez le moteur en le soulevant doucement.

De l'huile peut s'écouler par le trou de fixation du

moteur lorsque vous retirez celui-ci. Veillez à la

récupérer.

10. Vidangez l'huile qui reste dans le réducteur en la

siphonnant.

Remarque





R3.MP2.






Remontage










REMARQUE!



Étape Action

1. Assurez-vous que les surfaces d’accouplement du

moteur et du réducteur sont propres et qu'elles ne

comportent aucune bavure.

2. Assurez-vous que le joint torique sur le pourtour du

moteur est correctement logé. Lubrifiez légèrement

le joint torique avec de la graisse.

3. Pour desserrer les freins, connectez l'alimentation

24 Vcc:

Remarque

La référence est indiquée




R2.MP2.



3HAC 023297-004 Révision: -

143

4 Réparation


Étape Action

4. Mettez en place le moteur en vous assurant que le

pignon du moteur est correctement accouplé avec le

réducteur 2.

5. Fixez le moteur avec quatre vis de fixation et

rondelles plates.

Assurez-vous que le moteur

est tourné dans le bon sens,

avec les connexions vers

l'arrière.



moteur.

Couple de serrage: 2 Nm

environ

6. Fixez le bras à l'extrémité de l'arbre du moteur. La référence est indiquée



7. Réglez le moteur par rapport à la roue dentée du Le jeu doit être faible.




8. Serrez les vis de fixation du moteur. Couple de serrage: environ

11 Nm ±1 Nm


10. Assurez-vous que le joint du couvercle du presseétoupe

n'est pas abîmé. S'il est abîmé, remplacez-le.

La référence est indiquée



11. Poussez les câbles à l'intérieur de la console et fixez

le presse-étoupe avec ses vis de fixation.

12. Effectuez un test d'étanchéité. Reportez-vous à la section

Test d'étanchéité.

13. Remplissez le réducteur d'huile.

Remarque

14. Réétalonnez le robot. L'étalonnage est décrit dans

les manuels d'étalonnage.



Références documentaires

du manuel du produit


144


4 Réparation

4.6.3. Remplacement du moteur et de la courroie d'entraînement, axe 3



Le moteur de l'axe 3 se trouve derrière le couvercle du bras inférieur, sur le côté droit du

manipulateur (voir la figure ci-dessous).



xx0200000448

A


B Vis de fixation du couvercle du bras inférieur (13)

C

Protection de la courroie

D

Moteur3

E Vis de fixation, protection de la courroie (3)

F Vis de fixation, moteur 3 (4)

G

Courroie

3HAC 023297-004 Révision: -

145

4 Réparation





avec pignon

Réf. pièce

détachée

3HAC 7866-1

3HAC 021756-001

Référence

Remarque

Comprend une poulie à

courroie

d'entraînement.

Courroie

3HAC 6793-1

d'entraînement

Graisse 3HAB 3537-1 Pour la lubrification du

joint torique.
















indiquent les


nécessaires.






Retrait










REMARQUE!



Étape Action

1. Retirez tous les équipements

empêchant d'accéder au couvercle

du bras inférieur.


Reportez-vous à la figure de la section

Emplacement du moteur, axe 3 à la page 145.

146


4 Réparation


Étape Action

2. Retirez le couvercle du bras

inférieur après avoir desserré ses


3. Coupez les colliers de serrage afin

de faciliter l'accès au moteur.




4. Débranchez les connecteurs du

moteur.

xx0200000449








Connecteurs :

• R3.MP3

• R3.FB3

• R3.H1 (si la lampe de sécurité est fixée)

• R3.H2 (si la lampe de sécurité est fixée)

3HAC 023297-004 Révision: -

147

4 Réparation


Étape Action


prétexte les trois vis fixant la roue

de courroie. Vous seriez alors

obligé de réassembler entièrement

le manipulateur.


6. Retirez la protection de la courroie

après avoir desserré ses deux vis

de fixation.

7. Retirez les vis de fixation restantes

du moteur.

xx0300000102

Pièces :

• NE TOUCHEZ PAS ces vis. (3)





8. Enlevez la courroie. Reportez-vous à la figure de la section


9. Retirez le moteur. Reportez-vous à la figure de la section


Remontage




• Les moteurs et les roues dentées sont TRÈS CHAUDS après l'utilisation du robot. Pour

éviter tout risque de brûlure, ne les touchez pas.





Étape Action

1. Assurez-vous que les surfaces

d’accouplement du moteur et du

bras inférieur sont propres et

qu'elles ne comportent aucune

bavure.

2. Placez le moteur dans le bras

inférieur.


148


4 Réparation


Étape Action

3. Replacez la courroie. Reportez-vous à la figure de la section


4. Serrez légèrement les deux vis de

fixation du moteur.

5. Ajustez la position du moteur afin

d’obtenir une tension de courroie

correcte.

6. Ne réglez PAS la tension de la

courroie à l'aide des vis de fixation

de la roue intermédiaire.

7. Replacez la protection de la

courroie et fixez-la avec les deux vis

restantes.

8. Serrez les dernières vis de fixation

du moteur.

9. Réinstallez le câblage (voir la figure

ci-contre).


La tension à observer doit être comprise entre

35 et 60 N.

Couple de serrage: 4 Nm ±0,5 Nm


xx0200000449







3HAC 023297-004 Révision: -

149

4 Réparation


Étape Action




La référence des manuels est indiquée dans

la section Références documentaires du

manuel du produit (informations de référence).

150


4 Réparation




Le moteur de l'axe 4 se trouve sur le côté gauche du bras supérieur comme représenté sur la




xx0200000455

A Vis de fixation, moteur 4 (4)

B Moteur, axe 4

C

Joint torique



Réf. pièce

détachée

Référence

Remarque

Moteur de rotation

CA avec pignon

3HAC 7842-1

3HAC 021757-001

Versions Standard, Salle

Blanche et Fonderie

Ne comprend pas le joint

torique.

Joint torique 3HAC 3772-24 À remplacer lors du


Graisse 3HAC 3537-1 Pour la lubrification du joint

torique.


contenu, reportez-vous aux


de la section Jeu d'outils

standard du manuel du


3HAC 023297-004 Révision: -

151

4 Réparation



Alimentation

24 Vcc, 1,5 A max.


freins.


roues dentées









Réf. pièce

détachée

Référence

Remarque



nécessaires.






Retrait










REMARQUE!



Étape Action

Remarque

1. Retirez les moteurs des axes 5 et 6. Reportez-vous à la section

Remplacement du moteur et

de la courroie d'entraînement,

axe 5 ou 6 à la page 155.

2. Positionnez manuellement le manipulateur de

façon à ce que le bras supérieur pointe vers le bas.

3. Retirez le moteur de l’axe 4 après avoir desserré


4. Pour desserrer les freins, connectez l'alimentation

24 Vcc:

Vous pouvez ainsi retirer le

moteur 4 sans que de l'huile

s'écoule du réducteur.







152


4 Réparation


Étape Action

5. Soulevez le moteur pour écarter le pignon du

réducteur et déconnectez la tension de desserrage

des freins.

6. Retirez le moteur en le soulevant doucement à la

verticale.

Remarque



moteur.

Remontage










REMARQUE!



Étape Action


d’accouplement du moteur et du réducteur

sont propres et qu'elles ne comportent aucune

bavure.

2. Assurez-vous que le joint torique sur le

pourtour du moteur est correctement logé.

Lubrifiez légèrement le joint torique avec de la

graisse.

3. Pour desserrer les freins, connectez

l'alimentation 24 Vcc:

Remarque


Emplacement du moteur, axe 4 à la

page 151.



page 151.




4. Fixez le moteur à l'aide des vis de fixation. Couple de serrage: 2 Nm environ

5. Fixez le bras à l'extrémité de l'arbre du moteur. La référence est indiquée dans la


page 151.

6. Réglez le moteur par rapport à la roue dentée Le jeu doit être faible.

du réducteur.



7. Serrez les vis de fixation du moteur. Reportez-vous à la figure

Emplacement du moteur, axe 4 à la

page 151.


3HAC 023297-004 Révision: -

153

4 Réparation


Étape Action

Remarque

8. Replacez les moteurs 5 et 6. Reportez-vous à la section

Remplacement du moteur et de la

courroie d'entraînement, axe 5 ou 6









manuel du produit (informations de

référence).

154


4 Réparation

4.6.5. Remplacement du moteur et de la courroie d'entraînement, axe 5 ou 6


Emplacement du moteur et de la courroie d'entraînement, axe 5 ou 6

Le moteur et la courroie d'entraînement de l'axe 5 ou 6 se situent à l'arrière du bras supérieur,

comme l'indique la figure ci-dessous.



xx0200000453

A


B

Vis de fixation, couvercle du bras inférieur

C

Couvercle du logement du bras

D Vis de fixation, couvercle du logement du bras (4)

E

Couvercle VK

F

Tuyau à air sous pression (à l'avant du bras supérieur)

3HAC 023297-004 Révision: -

155

4 Réparation


G

Connecteur CS

H

Guide-câble

J

Vis de fixation, guide-câble

K

Protection de la courroie

L

Vis de fixation, protection de la courroie

M Vis de fixation du moteur (4)

N

Vis de fixation, console du moteur

P

Vis du bloc de serrage

Q

Bloc de serrage

R Courroie d'entraînement, axe 6

S Poulie, axe 6

T Vis fixant la poulie à l'arbre d'entraînement de l'axe 5

U Courroie d'entraînement, axe 5

V Poulie, axe 5

W Console du moteur, axes 5-6

X Moteur, axe 4

Y Moteur, axe 5

Z Moteur, axe 6




avec pignon


avec pignon

Réf. pièce

détachée

3HAC 7842-1

3HAC 021757-001

3HAC 7841-1

3HAC 021758-001

Référence

Remarque

Axe 4


Blanche et Fonderie.

Axes 5 et 6


Blanche et Fonderie.

Courroie d'entraînement 3HAC 6779-1 Axes 5 et 6

Couvercle VK 3HAC 2166-13

Bloc de serrage 3HAC 7939-1







Douille spéciale xx 3HAC xx Pour mettre en place le

connecteur CS











156


4 Réparation



Réf. pièce

détachée

Référence

Remarque






Retrait

La procédure ci-dessous explique comment retirer le moteur de l'axe 5 ou 6.









REMARQUE!



Étape Action

1. Positionnez le robot de façon à ce que

le bras supérieur soit presque à

l'horizontale.

2. Retirez le couvercle du bras inférieur

après avoir desserré ses vis de fixation.

3. Retirez le couvercle arrière du logement

du bras après avoir desserré les quatre


4. Déconnectez tous les câbles des

moteurs 4 à 6.

5. Débranchez tous les connecteurs du


6. Utilisez une douille spéciale pour retirer

le connecteur CS du logement, puis

tirez ce connecteur jusqu'à l'ensemble

du bras supérieur.

Remarque


Emplacement du moteur et de la courroie





Connecteurs :

• R3.MP4

• R3.MP5

• R3.MP6

• R3.FB4

• R3.FB5

• R3.FB6







Réf. indiquée dans la section Équipement

nécessaire

3HAC 023297-004 Révision: -

157

4 Réparation


Étape Action

7. Retirez le connecteur d’air sous

pression du logement, puis tirez-le

jusqu'à l'ensemble du bras supérieur.

8. Ôtez le couvercle VK du joint du bras

supérieur/inférieur.

9. Retirez le guide-câble après avoir

desserré ses deux vis de fixation.

10. Retirez les câbles du bras supérieur

avec précaution.

11. Retirez la protection de la courroie

après avoir desserré ses vis de fixation.




Réf. indiquée dans la section Équipement

nécessaire.




Reportez-vous à la section Retrait du

couvercle VK à la page 90.







12. Desserrez les vis de fixation du moteur. Reportez-vous à la figure de la section



13. Desserrez les vis du bloc de serrage. Reportez-vous à la figure de la section



14. Pour retirer le bloc de serrage, utilisez

les vis en les insérant dans les trous

adjacents de celui-ci.

15. Retirez le bloc de serrage.

16. Retirez la poulie et la courroie du

moteur de l'axe 6.

17. Desserrez les vis fixant la poulie à

l'arbre d'entraînement de l'axe 5.

18. Retirez la poulie et la courroie du

moteur de l'axe 5.

19. Retirez la console du moteur des axes

5-6après avoir desserré ses vis de

fixation.

Remarque
















158


4 Réparation


Remontage










REMARQUE!



Étape Action


d’accouplement du moteur et de la console

sont propres et qu’elles ne comportent

aucune bavure.

2. Placez le moteur dans la console sans serrer


3. Placez la console du moteur dans le

logement du bras supérieur. Fixez-la à l'aide

des vis de fixation.

4. Fixez la poulie et la courroie d'entraînement

de l'axe 5 à l'aide des vis de fixation et des

rondelles.

5. Serrez les vis de fixation du moteur pour

pouvoir le déplacer légèrement.

Remarque


section Emplacement du moteur et

de la courroie d'entraînement, axe 5

ou 6 à la page 155.











Cette opération facilite le réglage de

la tension de la courroie.

6. Réglez la tension de la courroie sur xx. La tension à observer doit être

comprise entre 35 et 60 N.

7. Fixez le moteur à l'aide des vis de fixation,

sans oublier celles qui se trouvent à

l'intérieur de la console.


8. Fixez la poulie et la courroie d'entraînement

de l'axe 6 à l'aide des vis de fixation et des

rondelles.






3HAC 023297-004 Révision: -

159

4 Réparation


Étape Action

9. Placez le bloc de serrage et fixez-le avec ses







10. Répétez la procédure de réglage de la

courroie pour l'autre moteur.

11. Fixez le moteur avec ses vis de fixation. Couple de serrage: 4 Nm ±0,5 Nm

12. Fixez la protection de la courroie avec ses


13. Tirez le connecteur d’air sous pression à

travers le logement et fixez-le sur l'ensemble

du bras supérieur.

14. Tirez le connecteur CS à travers le logement

et fixez-le sur l'ensemble du bras supérieur.

Utilisez une douille spéciale pour le fixer.

15. Raccordez tous les connecteurs au


16. Raccordez tous les câbles des moteurs 4-6. Connecteurs

• R3.MP4

• R3.MP5

• R3.MP6

• R3.FB4

• R3.FB5

• R3.FB6

17. Remettez le guide-câble en place à l'aide de

ses deux vis de fixation.

18. Installez un nouveau couvercle VK sur le

joint du bras supérieur/inférieur.

Enfoncez-le doucement jusqu'à ce qu'il soit

en place.

19. Réinstallez le couvercle arrière du logement

du bras à l'aide des quatre vis de fixation.

Remarque
































Utilisez un maillet en plastique ou un

outil similaire.





160


4 Réparation


Étape Action

Remarque

20. À l'aide des vis de fixation, réinstallez tous

les supports fixant les câbles externes au








3HAC 023297-004 Révision: -

161

4 Réparation

4.6.6.1. Mesure du jeu, axe 5

4.6.6. Réglages et mesures



Après avoir effectué un remontage (à la suite d'une opération de maintenance, par exemple),

vous devez vérifier le jeu afin de garantir la précision de répétition du positionnement du

robot. La procédure relative à l'axe 5 est décrite ci-dessous.

Vous devez créer certains outils de mesure. Leurs dimensions sont indiquées.







Bras 3HAC 9037-1 Pour régler le jeu entre les roues dentées


Cadran de mesure à base

magnétique

Alimentation








Les mesures s'étendent de 0 à xx mm

(±xx mm).

24 Vcc, 1,5 A max.

Pour le desserrage des freins











Mesure

La procédure ci-dessous explique comment mesurer le jeu de l'axe 5.

Étape Action

1. Faites pivoter manuellement

l'axe 4 de 90 degrés.


162


4 Réparation


Étape Action

2. Fixez le cadran et son bras au

plateau tournant du

manipulateur comme l’indique

la figure ci-contre.

Appliquez une charge de 40 N

(voir ci-contre).


3. Retirez la charge et lisez la

valeur 1.

4. Appliquez une charge de 40 N


xx0200000457


valeur 2.

xx0200000458

6. Calculez la valeur du jeu. Valeur du jeu = valeur 1 - valeur 2

7. Déterminez si la valeur est OK < 0,18 mm (4,1 minutes d'arc)

correcte.

3HAC 023297-004 Révision: -

163

4 Réparation




Après avoir effectué un remontage (à la suite d'une opération de maintenance, par exemple),

vous devez vérifier le jeu afin de garantir la précision de répétition du positionnement du

robot. La procédure relative à l'axe 6 est décrite ci-dessous.

Vous devez créer certains outils de mesure. Leurs dimensions sont indiquées.







Bras 3HAC 9037-1 Pour régler le jeu entre les roues dentées


Cadran de mesure à base

magnétique

Alimentation








Les mesures s'étendent de 0 à xx mm

(±xx mm).

24 Vcc, 1,5 A max.

Pour le desserrage des freins











164


4 Réparation


Mesure

La procédure ci-dessous explique comment mesurer le jeu de l'axe 6.

Étape Action

1. Faites pivoter manuellement

l'axe 4 de 90 degrés.

2. Fixez le cadran et son bras au

plateau tournant du

manipulateur comme l'indique

la figure ci-contre.

Appliquez une charge de 40 N




valeur 1.

4. Appliquez une charge de 40 N


xx0200000460


valeur 2.

xx0200000461

6. Calculez la valeur du jeu. Valeur du jeu = valeur 1 - valeur 2

7. Déterminez si la valeur est OK < 0,30 mm (10,3 minutes d'arc)

correcte.

3HAC 023297-004 Révision: -

165

4 Réparation

4.7.1. Remplacement du réducteur des axes 1-2 et de l'amortisseur de l'axe 1

4.7 Réducteurs


Emplacement du réducteur des axes 1 et 2

L'emplacement du réducteur des axes 1 et 2 est indiqué dans la figure ci-dessous. Les

réducteurs 1 et 2 forment un seul bloc.

L'emplacement de l'amortisseur de l'axe 1 est indiqué dans la figure de la procédure.



xx0200000422

A Réducteur, axes 1-2



Réf. pièce

détachée

Référence

Remarque

Réducteur, axes 1-2,

Std/F

3HAC 10467-1


Comprend le réducteur 3HAC

6603-1

Tous les lubrifiants

nécessaires sont inclus.


toriques et bagues


166


4 Réparation



Réducteur, axes 1-2,

SB

3HAC 10467-3

Version Salle Blanche

Comprend le réducteur 3HAC

6603-1

Tous les lubrifiants

nécessaires sont inclus.


toriques et bagues


Amortisseur, axe1 3HAC 7527-1

Joint d'étanchéité bride 1234 0011-116 2 ml

LocTite 574 3HAC xx Pour la fixation de l'ensemble

réducteur/base

Bague d'étanchéité 3HAC 6965-1 À remplacer en cas de

dommage seulement.



reportez-vous aux

informations de référence de

la section Jeu d'outils standard

du manuel du produit.

Dispositif de levage,

3HAC xx

réducteur des axes 1-2









Réf. pièce

détachée

Référence

Remarque



nécessaires.

3HAC 023297-004 Révision: -

167

4 Réparation


Retrait du réducteur des axes 1 et 2

La procédure ci-dessous explique comment retirer le réducteur des axes 1 et 2.









REMARQUE!



ATTENTION!

Attention !

Le réducteur pèse 39 kg. L'équipement de levage utilisé doit être adapté à ce poids.

Étape Action


1. Retirez le moteur 1. Reportez-vous à la section Remplacement du


2. Retirez le moteur 2. Reportez-vous à la section Remplacement du


3. Retirez les faisceaux de câbles. Reportez-vous à la section Remplacement du


4. Retirez la carte de mesure série. Reportez-vous à la section Remplacement de


page 127 Remplacement de l'unité de mesure

série et du bloc de batteries à la page 127.

5. Retirez le bras supérieur. Reportez-vous à la section Remplacement du

bras supérieur complet à la page 86.

6. Retirez le bras inférieur. Reportez-vous à la section Retrait du bras

inférieur complet.

7. Videz le réducteur 1 de son

huile.

8. Fixez l'outil de levage à la base/

au châssis et retournez la base/

le châssis sur un établi adapté.

La référence est indiquée dans la section


168


4 Réparation


Étape Action


9. Retirez la plaque inférieure

après avoir desserré ses 26 vis

de fixation.

10. Desserrez les vis de fixation de

l'ensemble réducteur/base et

retirez de la base le réducteur

des axes 1 et 2.

xx0200000423

• A : Réducteur des axes 1-2

• B : Plaque du fond

• C: Vis de fixation de la plaque inférieure

(26)

• D: Vis de fixation de l'ensemble réducteur/

base (20)

• E : Joint, réducteur/base

• F : Amortisseur, axe1

Reportez-vous à la figure Emplacement du

réducteur des axes 1 et 2 à la page 166.



Étape Action

Remarque

1. Ouvrez la base du robot. Reportez-vous à la section

Retrait du réducteur des

axes 1 et 2 à la page 168.

2. Retirez l'amortisseur de l'axe 1.

Remise en place de l’amortisseur de l’axe 1


Étape Action

Remarque

1. Replacez l’amortisseur de l’axe 1. Reportez-vous à la figure Mise en place du


2. Assemblez le robot. Reportez-vous à la section Mise en place du


3HAC 023297-004 Révision: -

169

4 Réparation


Mise en place du réducteur des axes 1 et 2

La procédure ci-dessous explique comment remettre en place le réducteur des axes 1 et 2.









REMARQUE!



ATTENTION!

Le réducteur pèse 39 kg. L'équipement de levage utilisé doit être adapté à ce poids.

Étape Action


1. Placez le réducteur des axes

1 et 2 sur un établi adapté.

2. Mettez une petite quantité de

Loctite 574 sur le joint de

l'ensemble réducteur/base.

3. Fixez la base au réducteur à

l'aide des vis de fixation et de

la rondelle plate.

4. Replacez la plaque inférieure

et fixez-la à l'aide des vis de

fixation.

xx0200000423

• A : Réducteur des axes 1-2

• B : Plaque du fond

• C: Vis de fixation de la plaque inférieure (26)

• D: Vis de fixation de l'ensemble réducteur/

base (20)

• E : Joint, réducteur/base

• F : Amortisseur, axe1

• G : Rondelle

Reportez-vous à la figure Emplacement du réducteur

des axes 1 et 2 à la page 166.

Gleitmo de qualité, couple de serrage : 35 Nm ±3 Nm

Reportez-vous à la figure Emplacement du réducteur

des axes 1 et 2 à la page 166.

170


4 Réparation


Étape Action

5. Fixez l’outil de levage à la

base/au châssis et retournez

la base/le châssis sur un

établi adapté, face droite sur

le dessus.

La référence est indiquée dans la section


6. Replacez le bras inférieur. Reportez-vous à la section Mise en place du bras

inférieur complet.

7. Remontez le bras supérieur. Reportez-vous à la section Mise en place du bras

supérieur complet.

8. Replacez la carte de mesure

série.

9. Replacez les faisceaux de

câbles.

Reportez-vous à la section Remplacement de l'unité

de mesure série et du bloc de batteries à la page 127.

Reportez-vous à la section Mise en place du faisceau

de câbles.

10. Replacez les moteurs 1 et 2. Reportez-vous aux sections Remise en place du

moteur 1 et Remise en place du moteur 2.

11. Effectuez un test



Reportez-vous à la section Test d'étanchéité.

12. Remplissez le réducteur

d'huile.




section Références documentaires du manuel du

produit (informations de référence).

3HAC 023297-004 Révision: -

171

4 Réparation

4.7.2. Travail d'entretien sur le réducteur de l'axe 4

4.7.2. Travail d'entretien sur le réducteur de l'axe 4


Le réducteur de l'axe 4 est conçu pour fonctionner sans aucune réparation ni aucun travail de

maintenance. Cela signifie qu'il ne doit en aucun cas être ouvert ou réparé.

S'il doit être remplacé, vous devez remplacer le bras supérieur complet. Cette procédure est

décrite dans la section Remplacement du bras supérieur complet à la page 86R.

172


5 Informations relatives à l'étalonnage





Ce chapitre contient des informations d'ordre général sur les différentes méthodes

d'étalonnage et décrit également les procédures ne nécessitant aucun équipement

d'étalonnage spécial.

Si le système de robot doit être réétalonné, cette opération est effectuée conformément aux

instructions de la documentation fournie avec les outils d'étalonnage.

Quand étalonner ?

Le système doit être étalonné dans les cas ci-dessous :

Modification des valeurs du résolveur

En cas de modification de valeurs du résolveur, le robot doit être réétalonné à l'aide des

méthodes d'étalonnage fournies par ABB. Étalonnez soigneusement le robot en appliquant

l'étalonnage standard. Les différentes méthodes sont brièvement décrites dans la section

Méthodes d'étalonnage à la page 175 et expliquées en détail dans les différents manuels


Si le robot dispose de l'étalonnage Absolute Accuracy (précision absolue), il est également

recommandé de l'étalonner en fonction de la nouvelle fonction Absolute Accuracy (opération

facultative).

Les valeurs du résolveur changent en cas de remplacement de pièces du robot affectant la

position d'étalonnage, comme les moteurs, le poignet ou les pièces de la transmission.

Perte du contenu de la mémoire du compte-tours

Si le contenu de la mémoire du compte-tours est perdu, les compte-tours doivent être mis à

jour comme l'indique la section Mise à jour des compte-tours à la page 179. Cela peut arriver

quand :

• la batterie est déchargée,

• une erreur de résolveur a lieu,

• le signal entre le résolveur et la carte de mesure est interrompu,

• un axe du robot est déplacé alors que le système de commande est déconnecté.

Les compte-tours doivent également être mis à jour une fois que le robot et le système de

commande sont connectés, lors de la première installation.

Modification du robot

Si le robot a été modifié (par exemple, après une défaillance ou pour modifier l'accessibilité

du robot), vous devez le réétalonner en fonction des nouvelles valeurs du résolveur.

Si le robot dispose de l'étalonnage Absolute Accuracy, il doit être étalonné en fonction de la

nouvelle fonction Absolute Accuracy.

3HAC 023297-004 Révision: -

173



Références

Les références des manuels d'étalonnage sont répertoriées dans la section Références

documentaires du manuel du produit (partie 2 sur 2). Les références des outils d'étalonnage

sont également répertoriées dans la partie 2 du manuel du produit.

174



5.2. Méthodes d'étalonnage



Cette section indique les différents types d'étalonnage et les méthodes d'étalonnage fournies

par ABB.

Types d'étalonnage

Type

d'étalonnage

Étalonnage

standard

Étalonnage

Absolute Accuracy

(optionnel)

Description

Le robot étalonné se place en position de

repos. Autrement dit, les positions (angles)

des axes sont réglées sur 0º.

Les données de l'étalonnage standard figurent

dans le fichier calib.cfg fourni avec le robot

livré. Ce fichier identifie la position correcte du

résolveur/moteur en fonction de la position de

repos du robot.

Pour les robots livrés avec la version

RobotWare 5.0.5 ou plus, les données figurent

sur la SMB (carte de mesure série) du robot, et

non dans un fichier distinct.

Basé sur l'étalonnage standard, l'étalonnage

Absolute Accuracy place le robot en position

de repos, mais compense également :

• les tolérances mécaniques de la

structure du robot,

• la déviation due à la charge.

L'étalonnage Absolute Accuracy met l'accent

sur la précision du positionnement dans le

système de coordonnées cartésien du robot.

Les données de l'étalonnage Absolute

Accuracy figurent dans le fichier absacc.cfg

fourni avec le robot livré. Ce fichier remplace le

fichier calib.cfg et identifie les positions du

moteur ainsi que les paramètres de

compensation absacc.

Pour les robots livrés avec la version

RobotWare 5.0.6 ou plus, les données figurent

sur la SMB (carte de mesure série) du robot, et

non dans un fichier distinct.

Une étiquette à côté de la plaque

d'identification signale les robots étalonnés

avec la méthode AbsAcc.

Pour que le robot retrouve des performances

Absolute Accuracy optimales, un étalonnage

Absolute Accuracy doit être effectué.

Méthode

d'étalonnage

Calibration pendulum

(méthode standard)

ou

Étalonnage avec le

Levelmeter (méthode

de rechange)

CalibWare

xx0400001197

3HAC 023297-004 Révision: -

175



Méthodes d'étalonnage

Chaque méthode d'étalonnage est décrite dans un manuel distinct. Vous trouverez ci-dessous

une brève description des méthodes disponibles.

Calibration pendulum - Méthode standard

Le calibration pendulum est la méthode d'étalonnage standard de tous les robots ABB (à

l'exception des robots IRB 6400R, IRB 640, IRB 1400H et IRB 4400S). Il s'agit également

de la méthode d'étalonnage standard la plus précise. Pour obtenir de bonnes performances, il

est recommandé d'appliquer cette méthode.

L'équipement d'étalonnage du calibration pendulum est fourni sous la forme d'un jeu d'outils

complet assorti du manuel Instructions concernant le calibration pendulum.

Étalonnage avec le Levelmeter - Méthode de rechange

L'étalonnage avec le Levelmeter est considéré comme une méthode de rechange pour

l'étalonnage des robots ABB. En effet, les valeurs obtenues sont moins précises. Cette

méthode applique les mêmes principes que le calibration pendulum, mais ne présente pas une

aussi bonne tolérance mécanique vis-à-vis des pièces du jeu d'outils que la méthode standard

du calibration pendulum.

Une fois l'étalonnage effectué, des modifications du programme de robot peuvent être

nécessaires. Cette méthode n'est donc pas recommandée.

Pour chaque robot, l'équipement de l'étalonnage avec le Levelmeter est commandé sous la

forme de pièces détachées. Le manuel Instructions concernant l'étalonnage avec le

Levelmeter est fourni avec le Levelmeter 2000.

CalibWare - Étalonnage Absolute Accuracy

La fonction Absolute Accuracy, utilisée en tant qu'étalonnage du TCP, permet d'obtenir un

bon positionnement dans le système de coordonnées cartésien. L'outil CalibWare vous guide

tout au long du processus d'étalonnage et calcule de nouveaux paramètres de compensation.

Cette opération est décrite dans le guide de l'utilisateur CalibWare 2.0.

Si une tâche d'entretien est effectuée sur un robot doté de la fonction Absolute Accuracy, un

nouvel étalonnage Absolute Accuracy est nécessaire afin de retrouver des performances

optimales. Dans la plupart des cas de remplacement du moteur ou de la transmission, un

étalonnage standard est suffisant si la structure du robot n'a pas été démontée. L'étalonnage

standard convient également en cas de changement du poignet.

176



5.3. Graduations d'étalonnage et position d'axe correcte

5.3. Graduations d'étalonnage et position d'axe correcte

Introduction

Cette section décrit les graduations d'étalonnage et/ou la position d'axe correcte de tous les

modèles de robot.

Graduations d'étalonnage, IRB 140

L'illustration ci-dessous représente les positions des graduations d'étalonnage sur l'IRB 140 :

xx0200000157

3HAC 023297-004 Révision: -

177


5.4. Sens du mouvement d'étalonnage de tous les axes

5.4. Sens du mouvement d'étalonnage de tous les axes

Sens du mouvement d'étalonnage

Lors de l'étalonnage, l'axe doit être déplacé vers la position d'étalonnage, toujours dans la

même direction, afin d'éviter des erreurs de position causées par un jeu dans un engrenage,

etc. Les directions positives sont représentées sur la figure ci-dessous.

Normalement, le logiciel d'étalonnage du robot y veille.

Remarque: La figure représente un IRB 7600, mais la direction positive est identique pour

tous les robots, sauf celle de l'axe 3 de l'IRB 6400R qui est opposée.

xx0200000089

178



5.5. Mise à jour des compte-tours



Cette section explique comment effectuer l'étalonnage approximatif de chaque axe du robot

(c'est-à-dire comment mettre à jour le compte-tours de chaque axe).

Déplacement manuel du robot vers la position d'étalonnage

Cette procédure décrit la première étape de la mise à jour du compte-tours : le déplacement

manuel du robot vers la position d'étalonnage.

Étape Action

1. Sélectionnez le mode de fonctionnement axe

par axe.

2. Pilotez le robot afin que les repères

d'étalonnage se trouvent dans la zone de

tolérance.

3. Lorsque tous les axes sont positionnés,

stockez les paramètres du compte-tours.

Remarque


Graduations d'étalonnage et position

d'axe correcte à la page 177.

Reportez-vous aux sections

suivantes :

Stockage des paramètres du

compte-tours sur le PMA à la page

180 (RobotWare 4.0).

Stockage des paramètres du

compte-tours avec le FlexPendant à

la page 181 (RobotWare 5.0).

Position d'étalonnage correcte des axes 4 et 6

Lorsque vous mettez le robot en position d'étalonnage, il est extrêmement important de

vérifier que les axes 4 et 6 des robots mentionnés ci-après sont bien positionnés. Les axes ne

possédant pas de butée mécanique, ils peuvent être étalonnés de manière incorrecte.

Assurez-vous que les axes sont positionnés selon les valeurs d'étalonnage fournies, et non

selon les repères d'étalonnage. Les valeurs correctes sont indiquées sur une étiquette située

sur le bras inférieur ou sous la plaque bride de la base.

À la livraison, le robot est fourni dans la position correcte. Ne faites PAS pivoter l'axe 4 ou 6

à la mise sous tension tant que les compte-tours ne sont pas mis à jour.

Si l'un des axes sus-mentionnés fait l'objet d'une ou de plusieurs rotations à partir de sa

position d'étalonnage avant la mise à jour du compte-tours, la position d'étalonnage exacte est

perdue en raison du rapport de vitesse irrégulier. Cela concerne les robots suivants :

Variante du robot Axe 4 Axe 6

IRB 140 Oui Oui

3HAC 023297-004 Révision: -

179



Stockage des paramètres du compte-tours sur le PMA

Cette section décrit la seconde étape de la mise à jour du compte-tours : le stockage des

paramètres du compte-tours avec le PMA (RobotWare 4.0).

Étape Action

Remarque

1. Appuyez sur le bouton " Divers ", puis sur Entrée pour

sélectionner la fenêtre Service.

xx0100000194

2. Sélectionnez Calibration dans le menu View.

La fenêtre d'étalonnage apparaît.

Si plusieurs unités sont connectées au robot, elles sont

répertoriées dans la fenêtre.

xx0100000201

3. Sélectionnez l'unité souhaitée et choisissez Rev Counter

Update dans le menu Calib.

La fenêtre de mise à jour des compte-tours apparaît.

xx0100000202

4. Sélectionnez l'axe souhaité et appuyez sur Incl pour l'inclure

(il est alors marqué d'un x) ou appuyez sur All pour

sélectionner tous les axes.

5. Quand tous les axes à mettre à jour sont marqués d'un x,

appuyez sur OK.

CANCEL permet de retourner à la fenêtre d'étalonnage.

180




Étape Action

6. Appuyez de nouveau sur OK pour confirmer et lancer la mise à

jour.

CANCEL permet de retourner à la fenêtre de mise à jour des

compte-tours.

7. Il est maintenant recommandé de sauvegarder les valeurs des

compte-tours sur une disquette.

8.

Remarque

Non nécessaire

-

Attention !

Si un compte-tours n'est pas mis à jour correctement, il

entraînera un positionnement incorrect du robot, ce qui risque

de causer des dommages ou des blessures.

Vérifiez très soigneusement la position d'étalonnage après

chaque mise à jour.

La procédure de vérification est décrite en détail dans la

section Contrôle de la position d'étalonnage à la page 184.

Stockage des paramètres du compte-tours avec le FlexPendant

Cette procédure décrit la seconde étape de la mise à jour du compte-tours : le stockage des

paramètres du compte-tours avec le FlexPendant (RobotWare 5,0).

Étape Action

1. Dans le menu ABB, cliquez sur Calibration.

Toutes les unités mécaniques connectées au système sont indiquées avec l'état

d'étalonnage correspondant.

3HAC 023297-004 Révision: -

181



Étape Action

2. Cliquez sur l'unité mécanique concernée.

L'écran suivant apparaît. Sélectionnez Rev. Counters.

en0400000771

3. Sélectionnez Update revolution counters...

La boîte de dialogue qui apparaît vous indique que la mise à jour des compte-tours

risque de modifier les positions de robot programmées :

• Cliquez sur Yes pour mettre à jour les compte-tours.

• Cliquez sur No pour annuler la mise à jour des compte-tours.

Si vous cliquez sur Yes, la fenêtre de sélection des axes apparaît.

4. Sélectionnez l'axe dont vous souhaitez mettre à jour le compte-tours. Procédez de

la façon suivante :

• Cochez la case située à gauche.

• Cliquez sur Select all pour mettre à jour tous les axes.

Cliquez ensuite sur Update.

5. La boîte de dialogue qui apparaît vous indique que l'opération de mise à jour ne peut

pas être annulée :

• Cliquez sur Update pour continuer la mise à jour des compte-tours.

• Cliquez sur Cancel pour annuler la mise à jour des compte-tours.

Si vous cliquez sur Update, les compte-tours sélectionnés sont mis à jour et les

cases sont désélectionnées dans la liste des axes.

182




Étape Action

6.

-

Attention !

Si un compte-tours n'est pas mis à jour correctement, il entraînera un

positionnement incorrect du robot, ce qui risque de causer des dommages ou des

blessures.

Vérifiez très soigneusement la position d'étalonnage après chaque mise à jour.

Reportez-vous à la section Contrôle de la position d'étalonnage à la page 184.

3HAC 023297-004 Révision: -

183


5.6. Contrôle de la position d'étalonnage



Contrôlez la position d'étalonnage avant de programmer le système robot. Il existe deux

méthodes pour cela:

• À l'aide d'une instruction MoveAbsJ et d'un argument nul sur tous les axes

• À l'aide de la fenêtre de pilotage manuel sur le pupitre mobile d'apprentissage

À l'aide d'une instruction MoveAbsJ sur le PMA, S4Cplus

Cette section explique comment créer un programme qui place tous les axes du robot dans la

position zéro correspondante.

Étape Action

Remarque

1. Créez un programme.

2. Utilisez MoveAbsJ.

3. Créez le programme suivant :MoveAbsJ

[[0,0,0,0,0,0],[9E9,9E9,9E9,9E9,9E9,9E9]]\NoEOffs

, v1000, z50, Tool0.

4. Exécutez le programme en mode manuel.

5. Vérifiez que les repères d'étalonnage des axes sont

alignés correctement. S'ils ne sont pas alignés

correctement, mettez les compte-tours à jour.

Les graduations d'étalonnage

sont décrites dans la section

Graduations d'étalonnage et

position d'axe correcte à la

page 177.

Le mode de mise à jour des

compte-tours est décrit en

détail dans la section Mise à

jour des compte-tours à la

page 179.

Utilisation d’une instruction MoveAbsJ sur le FlexPendant, IRC5

Cette section explique comment créer un programme qui place tous les axes du robot dans la

position zéro correspondante.

Étape Action

Remarque

1. Dans le menu ABB, sélectionnez Program Editor.

2. Créez un programme.

3. Dans le menu Motion&Proc, sélectionnez

l'instruction MoveAbsJ à utiliser.

4. Créez le programme suivant :MoveAbsJ

[[0,0,0,0,0,0],[9E9,9E9,9E9,9E9,9E9,9E9]]\NoEOffs,

v1000, z50, Tool0.

5. Exécutez le programme en mode manuel.

184




Étape Action

6. Vérifiez que les repères d'étalonnage des axes sont

alignés correctement. S'ils ne sont pas alignés

correctement, mettez les compte-tours à jour.

Remarque

Les graduations

d'étalonnage sont décrites

dans la section Graduations

d'étalonnage et position

d'axe correcte à la page 177.

Le mode de mise à jour des

compte-tours est décrit en

détail dans la section Mise à

jour des compte-tours à la

page 179.

Utilisation de la fenêtre de pilotage sur le PMA, S4Cplus

Cette section explique comment piloter le robot pour placer tous ses axes dans la position zéro

correspondante.

Étape Action

Illustration/Informations

1. Ouvrez la fenêtre de pilotage manuel.

2. Choisissez le pilotage axe par axe.

xx0100000195

3. Placez manuellement les axes du robot dans

une position où la valeur correspondante lue

sur le PMA est égale à zéro.

4. Vérifiez que les repères d'étalonnage des

axes sont correctement alignés. Dans le cas

contraire, mettez les compte-tours à jour.

xx0100000196

Les graduations d'étalonnage sont

décrites dans la section Graduations

d'étalonnage et position d'axe

correcte à la page 177.

Reportez-vous à la section Mise à

jour des compte-tours à la page 179.

Utilisation de la fenêtre de pilotage manuel sur le FlexPendant, IRC5

Cette section explique comment piloter le robot pour placer tous ses axes dans la position zéro

correspondante.

Étape Action

Remarque

1. Dans le menu ABB, sélectionnez Jogging.

2. Choisissez le mode de déplacement afin de

sélectionner le groupe d'axes à piloter.

3. Choisissez l'option relative aux axes 1 à 3

pour pouvoir piloter l'un d'eux.

4. Placez manuellement les axes du robot dans

une position où la valeur correspondante lue

sur le FlexPendant est égale à zéro.

3HAC 023297-004 Révision: -

185



Étape Action

5. Vérifiez que les repères d'étalonnage des

axes sont alignés correctement. S'ils ne sont

pas alignés correctement, mettez les comptetours

à jour.

Remarque

Les graduations d'étalonnage sont

décrites dans la section Graduations

d'étalonnage et position d'axe

correcte à la page 177.

Le mode de mise à jour des comptetours

est décrit en détail dans la

section Mise à jour des comptetours


186


Index

C

Calibration position 179

calibration position, checking 184

calibration position, jog to 185

Connection of external safety devices 15

D

direction of axes 178

L

Limitation of Liability 16

N

negative directions, axes 178

P

positive directions, axes 178

R

Revolution counters 179

S

Safety, service 15

U

Updating revolution counters 179

V

Validity and responsibility 15

3HAC 023297-004 Révision: -
