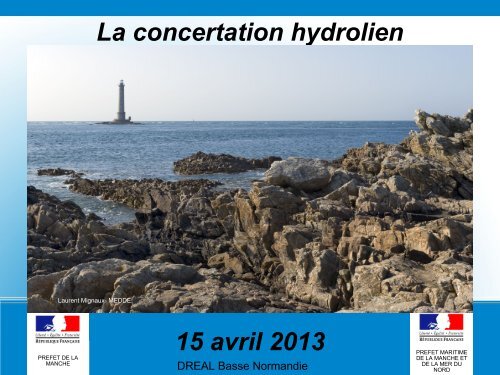

La concertation hydrolien
Laurent Mignaux- MEDDE
PREFET DE LA
MANCHE
15 avril 2013
DREAL Basse Normandie
PREFET MARITIME
DE LA MANCHE ET
DE LA MER DU
NORD

Contexte énergétique mondial
✔ Augmentation de la demande énergétique mondiale, et
notamment électrique
✔ Augmentation des émissions de gaz à effet de serre et
réchauffement climatique
✔ Raréfaction à terme des ressources fossiles (charbon,
gaz, pétrole)
✔ Interrogation sur le nucléaire
=> Evolution des politiques nationales de l'énergie
Mix énergétique
Regain d'intérêt pour toutes les sources potentielles
d'énergies renouvelables, notamment marines
PREFET DE LA
MANCHE
DREAL Basse Normandie
PREFET MARITIME
DE LA MANCHE ET
DE LA MER DU
NORD

Contexte général français
✔ Objectif européen de 20 % d'énergie renouvelable
d'ici 2020
✔ Grenelle de la mer : 6000 MW d'énergies marines
✔ Energie = 80% du déficit commercial de la France
✔ AMI sur les EMR d'ici fin 2013
✔ Déclaration ministérielle, le 25 février 2013,
confirmant la volonté de l'Etat de développer
l'hydrolien qui présente un enjeu fort pour la France
PREFET DE LA
MANCHE
DREAL Basse Normandie
PREFET MARITIME
DE LA MANCHE ET
DE LA MER DU
NORD

Types d'énergies marines
✔ Energie marémotrice = Différences de
niveaux de la mer dues aux marées
✔ Energie de la houle = Mouvements verticaux des
ondes de la houle
✔ Energie des courants = Courants de houle,
thermohalins...
✔ Energie éolienne
✔ Energie thermique des mers = Différence de
gradients thermiques
✔ Energie osmotique = Différence de salinité
PREFET DE LA
MANCHE
DREAL Basse Normandie
PREFET MARITIME
DE LA MANCHE ET
DE LA MER DU
NORD

Le potentiel hydrolien mondial
Source : http://www.atlantisresourcescorporation.com/marine-power/global-resources.html
PREFET DE LA
MANCHE
DREAL Basse Normandie
PREFET MARITIME
DE LA MANCHE ET
DE LA MER DU
NORD

Le potentiel hydrolien français
Évaluation du potentiel
exploitable à terme
Diverses sources: EDF, Ifremer, IFP, DREAL BN
Énergie
hydrolienne
Twh/an à terme GW installés à
terme
Monde 400 à 800 160 à 320
Europe 15 à 35 6 à 8
France 5 à 14 2 à 3
source : Des énergies marines en Bretagne : à
nous de jouer, Région Bretagne !, Région
Bretagne, 2009
PREFET DE LA
MANCHE
DREAL Basse Normandie
PREFET MARITIME
DE LA MANCHE ET
DE LA MER DU
NORD

Le potentiel hydrolien
aurigno-normand
Source : étude potentiel hydrolien – DREAL Basse-Normandie
PREFET DE LA
MANCHE
DREAL Basse Normandie
PREFET MARITIME
DE LA MANCHE ET
DE LA MER DU
NORD

Le potentiel hydrolien normand
Source : étude potentiel hydrolien – DREAL Basse-Normandie
PREFET DE LA
MANCHE
DREAL Basse Normandie
PREFET MARITIME
DE LA MANCHE ET
DE LA MER DU
NORD

La notion de gisement
✔ Contour défini
✔ Localisation précise
✔ Caractérisé par la vitesse des courants: 1,5 m/s

Gisement du raz Blanchard
PREFET DE LA
MANCHE
DREAL Basse Normandie
PREFET MARITIME
DE LA MANCHE ET
DE LA MER DU
NORD

Gisement du raz Barfleur
PREFET DE LA
MANCHE
DREAL Basse Normandie
PREFET MARITIME
DE LA MANCHE ET
DE LA MER DU
NORD

●
L'Energie des courants
✔ Energie hydraulique ► énergie mécanique
✔ Masse volumique de l'eau = 832 x air
✔ Courants prévisibles
✔ Inversion des courants 2 fois par jour
✔ Vitesse non constante
PREFET DE LA
MANCHE
DREAL Basse Normandie
PREFET MARITIME
DE LA MANCHE ET
DE LA MER DU
NORD

Le comportement des courants
Selon les secteurs du Raz Blanchard et du Raz Barfleur, les courants présentent des
caractéristiques différentes : sens, bascule, énergie annuelle selon les sens, …..
Raz Blanchard
Raz Barfleur
PREFET DE LA
MANCHE
DREAL Basse Normandie
PREFET MARITIME
DE LA MANCHE ET
DE LA MER DU
NORD

Impact sur :
- la turbulence
- les vitesses des courants
Besoin d'améliorer la
connaissance sur ces
phénomènes
Les effets de sillage
Source : VERS UNE CARACTERISATION
REALISTE DES CONDITIONS DE
FONCTIONNEMENT DES HYDROLIENNES
http://archimer.ifremer.fr/doc/00021/13263/10310.pdf
PREFET DE LA
MANCHE
DREAL Basse Normandie
PREFET MARITIME
DE LA MANCHE ET
DE LA MER DU
NORD

Principes d'exploitation
✔ Exploitation optimisée de la ressource
Production maximale pour un espace donné
Occupation partielle du gisement
✔ Gestion globale
Appel d'offres
✔ Régime de concession
✔ Maintenance préventive
PREFET DE LA
MANCHE
DREAL Basse Normandie
PREFET MARITIME
DE LA MANCHE ET
DE LA MER DU
NORD

Développement de la filière
hydrolienne
Démonstrateur
Mise à l'eau
de machine
unitaire sur des
sites d'essais :
Paimpol-Bréhat
EMEC
Pilotes
Mise à l'eau de
fermes de quelques
machines :
Raz Blanchard,
Raz Barfleur,
Fromveur
Commerciales
Développement de
Fermes commerciales
de centaines de MW :
Raz Blanchard,
Raz Barfleur,
Fromveur
2011-2014
2016-2018
Début 2018 -2019
PREFET DE LA
MANCHE
DREAL Basse Normandie
PREFET MARITIME
DE LA MANCHE ET
DE LA MER DU
NORD

Les techniques hydroliennes
Turbine à axe horizontal Turbine à axe vertical Hydroptère oscillatoire Effet Venturi
Source : commission énergie marine SER
Plusieurs familles de machines au sein de celles-ci :
- machines de forte puissance dans les zones à fort courant (Raz
Blanchard et Raz Barfleur)
- machines de faible puissance dans les zones à faible courant
(estuaire, piles de pont,...)
PREFET DE LA
MANCHE
DREAL Basse Normandie
PREFET MARITIME
DE LA MANCHE ET
DE LA MER DU
NORD

Les techniques hydroliennes
PREFET DE LA
MANCHE
DREAL Basse Normandie
PREFET MARITIME
DE LA MANCHE ET
DE LA MER DU
NORD

Machines existantes
Quelques exemples de technologies adaptées au courant
PREFET DE LA
MANCHE
DREAL Basse Normandie
PREFET MARITIME
DE LA MANCHE ET
DE LA MER DU
NORD

Machines existantes
Quelques exemples de technologies adaptées au courant
PREFET DE LA
MANCHE
DREAL Basse Normandie
PREFET MARITIME
DE LA MANCHE ET
DE LA MER DU
NORD

L'évacuation de la production
✔ Raccordement
Machines au réseau de transport ou de
distribution
Plateformes de raccordement au réseau de
transport
Partie terrestre systématiquement enfouie
✔ Transport vers les lieux de consommation
Réseau public de distribution (ERDF)
Réseau de transport (RTE)
PREFET DE LA
MANCHE
DREAL Basse Normandie
PREFET MARITIME
DE LA MANCHE ET
DE LA MER DU
NORD

Points d'atterrage
✔ Volonté de limiter le nombre de points d’atterrage
Pilotage par l'Etat
Mutualisation
Plateformes en mer
Recherche systématique de solutions de moindre impact
PREFET DE LA
MANCHE
DREAL Basse Normandie
PREFET MARITIME
DE LA MANCHE ET
DE LA MER DU
NORD

Le raccordement des fermes pilotes
✔ Contraintes
Délai: 2016 ► Réseau Public de Distribution (ErDF)
Puissance < 17 MW
✔ Le raccordement se fait
Soit à partir d’un Poste Source (transformation 90 / 20 kV)
Soit en plein réseau HTA existant
PREFET DE LA
MANCHE
DREAL Basse Normandie
PREFET MARITIME
DE LA MANCHE ET
DE LA MER DU
NORD

Le raccordement : fermes
pilotes
PREFET DE LA
MANCHE
DREAL Basse Normandie
PREFET MARITIME
DE LA MANCHE ET
DE LA MER DU
NORD

Le raccordement : fermes
pilotes
PREFET DE LA
MANCHE
DREAL Basse Normandie
PREFET MARITIME
DE LA MANCHE ET
DE LA MER DU
NORD

Le raccordement des fermes
commerciales
✔ Raccordement sur réseau de transport
✔ Plateforme de raccordement en mer
RTE exploitant
500 MW
Pouvant accueillir plusieurs fermes
commerciales
PREFET DE LA
MANCHE
DREAL Basse Normandie
PREFET MARITIME
DE LA MANCHE ET
DE LA MER DU
NORD

Le raccordement : fermes
commerciales
Raccordement en très haute
tension (225 kV)
Environ 250 MW par câble
Raccordement en très haute tension
(400kV)
Technologie en cours de développement
Environ 500 MW par câble
Raccordement en courant
continu
Max 1000 MW par liaison
PREFET DE LA
MANCHE
DREAL Basse Normandie
PREFET MARITIME
DE LA MANCHE ET
DE LA MER DU
NORD

Le raccordement : fermes
commerciales
Grâce à Cotentin-Maine, le réseau 400 kV permet d’accueillir :
Jusqu’à 1,5 GW en changeant quelques matériels dans les postes
Jusqu’à 2,5 GW en acceptant en complément des effacements de production
Au-delà, un renforcement de l'axe 400 kV sera nécessaire :
Un renforcement du réseau terrestre 400 kV hors de la Manche permettrait
d’accueillir jusqu’à 3,4 GW (pourra être revu selon les conditions du moment)
PREFET DE LA
MANCHE
DREAL Basse Normandie
PREFET MARITIME
DE LA MANCHE ET
DE LA MER DU
NORD

L'interconnexion FAB-Link
Création d'une interconnexion
France Angleterre passant par
Aurigny.
Permet raccordement de
l'hydrolien d'Aurigny.
PREFET DE LA
MANCHE
DREAL Basse Normandie
PREFET MARITIME
DE LA MANCHE ET
DE LA MER DU
NORD

Filières industrielles de l'hydrolien
✔ Constat
✔ Situation
Pas de position dominante établie
Des technologies en devenir
Un marché de proximité
Hydrolien = marché de 5000 machines
Pas de retard rédhibitoire
Place pour 3 ou 4 constructeurs
PREFET DE LA
MANCHE
DREAL Basse Normandie
PREFET MARITIME
DE LA MANCHE ET
DE LA MER DU
NORD

Perspectives de développement
✔ Ouverture du marché
AMI en 2013 pour fermes pilotes
Fermes commerciales en 2019-2020
✔ Trois industriels français engagés (ALSTOM,
DCNS et SABELLA)
Création d'une filière industrielle qui pourrait être
implantée en France ( St Nazaire, Cherbourg et
Le Havre)
2000 emplois directs et indirects
PREFET DE LA
MANCHE
DREAL Basse Normandie
PREFET MARITIME
DE LA MANCHE ET
DE LA MER DU
NORD

Estimation de la totalité des
emplois industriels
Source eCube étude DREAL
Basse-Normandie
NOMBRE D’EMPLOIS 1) GÉNÉRÉS PAR UN INVESTISSEMENT INDUSTRIEL D’UN MILLION D’EUROS
8
6
4
5.9
7.6
5.7
5.2
3.9
6.7
5.6
4.9
4.7
4.5
2
0
RETENU
5.9 ETP/ MEUR
ou
21.7 ETP/MW
2.0
Industriel Industriel
Industriels de l’hydrolien
Eolien
"suiveur"
(France)
Analyse du CAS
(énergie 2050)
Eolien
"meneur de
filière" (base :
Allemagne)
Const. Navale FR
Équt. mécaniques
Moteurs
électriques
Équt.
électriques et
électroniques
Moyenne emplois français des filières rapporté au chiffre
d’affaires de filières (SESSI)
ETP diffus non localisés ou total /MEUR
ETP diffus France ou sous-total /MEUR
ETP Direct-Indirect France /MEUR
Dans une approche prudente nous avons retenu la moyenne des deux industriels répondants, et du
Conseil d’Analyse Stratégique, tout en retenant cette moyenne pour l’ensemble des emplois industriels
directs, indirects et diffus, toutes localisation confondues
32
PREFET DE LA
MANCHE
DREAL Basse Normandie
PREFET MARITIME
DE LA MANCHE ET
DE LA MER DU
NORD

Commande ministérielle
✔ Recenser avec les acteurs et usagers de la mer
Les activités existantes
Les sensibilités et contraintes locales
✔ Définir les zones propices à l'implantation de
fermes pilotes
PREFET DE LA
MANCHE
DREAL Basse Normandie
PREFET MARITIME
DE LA MANCHE ET
DE LA MER DU
NORD

Questions
PREFET DE LA
MANCHE
DREAL Basse Normandie
PREFET MARITIME
DE LA MANCHE ET
DE LA MER DU
NORD
