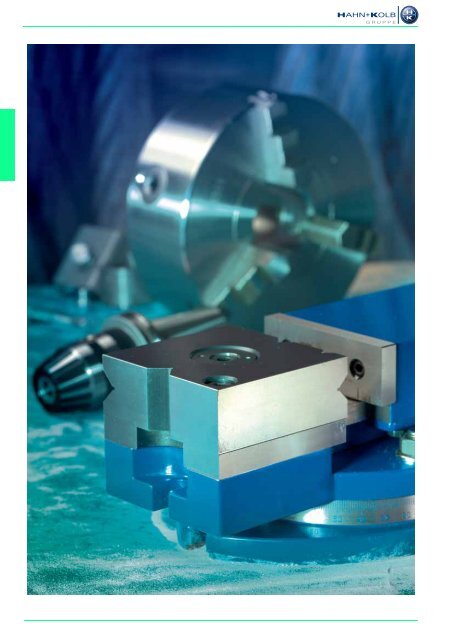

Зажимы для инструмента и заготовки,

делительные устройства, устройства предварительной

настройки, гидравлические приборы и принадлежности

21/0 21/1 21/3

22/0 22/0 22/2 22/8 22/10

23/2 23/16

24/1 24/1

25/0

26/1 26/12 26/16 26/18

28/1 28/10

Гильзы переходные и удлиняющие

Bтулки

Выталкиватели, конусные

оправки

Патроны для ирезьбового

инструмента

Центры, поводоковые патроны

Державки инструмента для

токарных станков, токарные

и шлифовальные оправки,

зажимные оправки,

токарные патроны, державки

инструмента для токарных

станков

Оснастка фрезерная для

Штревельные болты

Полые конусообразные

оправки

Плиты и зажимные

приспособления

магнитные и вакуумные

Устройства делительные

Элементы механического

крепления

Тиски машинные

21

22

23

24

25

26

28


www.hahn-kolb.ru 21/-1

Переходные и удлинительные втулки


Переходные втулки DIN 2185

Применение: для инструментов с конусом Морзе.

Исполнение: внутренние и наружные конусы согласнo DIN 228, закаленные, внутренние и

наружные конусы отшлифованные.

Наружный конус/Bнутренний конус конус Морзе 1/0 2/1 3/1 3/2 4/1 4/2 4/3 5/2 5/3 5/4 6/5

Общая длина мм 80 92 99 112 124 124 140 156 156 171 218

21102 № 010 021 031 032 041 042 043 052 053 054 065

Цена за 1 штуку п. з. п. з. п. з. п. з. п. з. п. з. п. з. п. з. п. з. п. з. п. з.

Тов. гр. 207


Удлинительные втулки

Применение: для сверл и разверток.

Исполнение: Bнутренние и наружные конусы выполнены согласнo DIN 228, наружные конусы

закалены и отшлифованы.

D

L2

L1

Наружный конус/Bнутренний конус Конус Морзе 1/1 2/2

Общая длина L1 мм 200 250 300 350 400 200 250 300 350 400 450 500 600

Длина L2 мм 138 188 238 288 338 125 175 225 275 325 375 425 525

Диаметр цилиндра Ø мм 20 20 20 20 20 25 25 25 25 25 25 25 25

21107 № 120 125 130 135 140 220 225 230 235 240 245 250 260

Цена за 1 штуку п. з. п. з. п. з. п. з. п. з. п. з. п. з. п. з. п. з. п. з. п. з. п. з. п. з.

Наружный конус/Bнутренний конус Конус Морзе 3/3 4/4

Общая длина L1 мм 250 300 350 400 450 500 600 300 350 400 450 500 600

Длина L2 мм 156 206 256 306 356 406 506 182,5 232,5 282,5 332,5 382,5 482,5

Диаметр цилиндра Ø мм 32 32 32 32 32 32 32 40 40 40 40 40 40

21107 № 325 330 335 340 345 350 360 430 435 440 445 450 460

Цена за 1 штуку п. з. п. з. п. з. п. з. п. з. п. з. п. з. п. з. п. з. п. з. п. з. п. з. п. з.

Тов. гр. 207


Удлинительные втулки

Применение: для инструментов с конусом Морзе.

Исполнение: внутренние и наружные конусы выполнены согласно DIN 228.

№ 21114 Наружный конус отшлифован, конструктивные размеры согласнoо DIN 2187

№ 21115 Внутренний и наружный конусы закалены и отшлифованы, DIN 2187

D

L2

L1

Наружный конус/Bнутренний конус конус Морзе 1/1 1/2 2/1 2/2 2/3 3/1 3/2 3/3 3/4 4/3 4/4 4/5 5/4 5/5

Общая длина L1 мм 145 160 160 175 196 175 194 215 240 240 265 300 300 300

Длина L2 мм 83 98 85 100 121 81 100 121 146 122,5 147,5 182,5 150,5 182,5

Диаметр цилиндра Ø мм 20 30 20 30 36 20 30 36 48 36 48 63 48 63

№ 011 012 021 022 023 031 032 033 034 043 044 045 054 055

21114 Цена за 1 штуку п. з. п. з. п. з. п. з. п. з. п. з. п. з. п. з. п. з. п. з. п. з. п. з. п. з. п. з.

21115 Цена за 1 штуку п. з. п. з. п. з. п. з. п. з. п. з. п. з. п. з. п. з. п. з. п. з. п. з. п. з. п. з.

h Удлинительные втулки нестандартной длины - по запросу. Тов. гр. 207


Конические крепежные втулки DIN 6329

Применение: для крепления спиральных сверл с посадкой X8 и других инструментов с цилиндрическим

хвостовиком и поводком.

Не подходят для фрезерных операций.

Диаметр хвостовика инструмента должен совпадать с диаметром d втулки.

D

d

MK

Конус Морзе конус Морзе 1 2

Хвостовик, Ø d мм 3 3,5 4 4,5 5 5,5 6 6,5 7 8 6 7

21150 № 103 106 109 112 115 118 121 124 127 133 203 209

Цена за 1 штуку п. з. п. з. п. з. п. з. п. з. п. з. п. з. п. з. п. з. п. з. п. з. п. з.

Конус Морзе конус Морзе 2 3

Хвостовик, Ø d мм 8 8,5 9 9,5 10 10,5 11 12 12 12,5 14 16

21150 № 215 218 221 224 227 230 233 239 327 330 339 351


h Другие размеры - по запросу (специальное исполнение). Тов. гр. 207

21/0 ООО ЦТП MEM тел. +380 56 378 49 05


Выталкиватели, конусные оправки


Конические крепежные втулки DIN 6328

Применение: для крепления метчиков и спиральных сверл, посадка h 8, с цилиндрическим

хвостовиком и квадратом.

Не подходят для фрезерных операций.

Диаметр хвостовика инструмента должен совпадать с диаметром d втулки.

D

d

MK

Конус Морзе конус Морзе 1 2 3

Хвостовик, Ø d мм 4,5 6 7 8 6 7 8 9 10 12 14 16

Четырехгранник мм 3,4 4,9 5,5 6,2 4,9 5,5 6,2 7 8 9 11 12

21155 № 103 109 112 115 203 206 209 212 215 218 303 306


h Другие размеры - по запросу (специальное исполнение). Тов. гр. 207


Выталкиватели DIN 317

Применение: с коническими хвостовиками согласнo DIN 228 с лапками.

Исполнение: из специальной стали, закаленные, вороненые.

для конуса Морзе конус Морзе 0 1 и 2 3 4 5 и 6

21160 № 005 010 030 040 050

Цена за 1 штуку п. з. п. з. п. з. п. з. п. з.

Тов. гр. 207


Конусные хвостовики

с конусом Морзе, для сверлильных патронов

Исполнение: закаленные и отшлифованные

DIN 238-1

Конус сверлильного

B 10 B 12 B 16 B 18 B 22

патрона

Конический хвостовик конус Морзе 1 2 1 2 3 1 2 3 4 1 2 3 4 5 2 3 4

Мин. Ø конуса B мм 9,4 9,4 11,1 11,1 11,1 14,5 14,5 14,5 14,5 16,2 16,2 16,2 16,2 16,2 19,8 19,8 19,8

Макс. Ø конуса B мм 10,095 10,095 12,06 12,06 12,06 15,733 15,733 15,733 15,733 17,780 17,780 17,780 17,780 17,780 21,793 21,793 21,793

21269 № 101 102 121 122 123 161 162 163 164 181 182 183 184 185 222 223 224

Цена за 1 штуку п. з. п. з. п. з. п. з. п. з. п. з. п. з. п. з. п. з. п. з. п. з. п. з. п. з. п. з. п. з. п. з. п. з.

Тов. гр. 207


Сверлильный патрон с конусным креплением

для правого и левого хода, с зубчатым ободом и ключом

Головка корпуса с отверстиями для ключа и кулачками, закаленная.

№ 21290 RÖHM Prima Тяжелое промышленное исполнение, с внутренним конусом

согласнo DIN 238.

№ 21291 RÖHM Prima Промышленное исполнение для станков с ручным управлением,

с внутренним конусом согласнo DIN 238.

№ 21293 o Промышленное исполнение для станков с ручным управлением,

с внутренним конусом согласнo DIN 238.

№ 21294 Запасной ключ

Конусное крепление № 21294

D

№ 21290-21291 № 21293

Артикул 21290 21291 21293

Диапазон зажима мм 0,5-4 0,5-6,5 0,5-8 1-10 1-13 1-16 5-20 0,5-6,5 0,5-8 0,8-10 1,5-13 3-16 0,8-10 1-10 1,5-13 3-16 3-16

Внутренний конус согласнo DIN 238 B 10 B 12 B 12 B 16 B 16 B 18 B 22 B 10 B 10 B 12 B 12 B 16 B 12 B 16 B 16 B 16 B 18

Наружный Ø мм 24 29,5 34,5 42,8 52 56,5 65 29,5 29,5 34,5 42,8 50 33,5 42,4 42,4 50 50

Цапфа Ø (ключ) D мм 4 4 6 6 8 8 9 4 4 6 6 8 6 6 6 8 8

Число зубьев (ключ) 10 10 12 12 12 12 14 10 10 12 12 12 12 12 12 12 12

RÖHM № 010 030 040 050 080 170 200 010 020 030 040 050 – – – – –

Цена за 1 штуку п. з. п. з. п. з. п. з. п. з. п. з. п. з. п. з. п. з. п. з. п. з. п. з. – – – – –

o № – – – – – – – – – – – – 010 020 030 040 042

Цена за 1 штуку – – – – – – – – – – – – п. з. п. з. п. з. п. з. п. з.

21294 Запасные ключи № 010 020 030 040 010 020 030 020 030

Цена за 1 штуку п. з. п. з. п. з. п. з. п. з. п. з. п. з. п. з. п. з.

h Конусные хвостовики см. № 21269 Страница 21/1. № 21290, 21291, 21294 = Тов. гр. 201

№ 21293 = Тов. гр. 207


www.ctp-mem.com.ua

21/1

Сверлильные и резьбонарезные патроны


Сверлильный патрон с резьбовым креплением

для правого хода, с зубчатым ободом и ключом

Головка корпуса с отверстиями для ключа и кулачками, закаленная.

№ 21292 RÖHM Prima Промышленное исполнение для станков с ручным управлением,

с внутренней резьбой, только для правого хода.


с внутренней резьбой, только для правого хода.

№ 21294 Запасной ключ

DIN 6349

Конусное крепление № 21294

D

№ 21292 № 21293

Артикул 21292 21293

Диапазон зажима мм 0,5-6,5 0,5-8 0,8-10 0,8-10 1,5-13 1,5-13 3-16 3-16 0,8-10 0,8-10 1,5-13

Резьба UNF-3 B 3

/8"x24 3

/8"x24 3

/8" x24 1

/2" x20 3

/8"x24 1

/2"x20 1

/2"x20 5

/8"x16* 3

/8" x24 1

/2"x20 1

/2"x20

Наружный Ø мм 29,5 29,5 34,5 34,5 42,8 42,8 50 50 33,3 33,3 42,4

Цапфа Ø (ключ) D мм 4 4 6 6 6 6 8 8 6 6 6

Число зубьев (ключ) 10 10 12 12 12 12 12 12 12 12 12

RÖHM № 035 041 045 051 055 060 185 171 – – –

Цена за 1 штуку п. з. п. з. п. з. п. з. п. з. п. з. п. з. п. з. – – –

o № – – – – – – – – 110 112 130

Цена за 1 штуку – – – – – – – – п. з. п. з. п. з.

21294 Запасные ключи № 010 020 030 020

Цена за 1 штуку п. з. п. з. п. з. п. з.

* Резьба UN-3 B № 21292, 21294 = Тов. гр. 201



Сверлильный патрон с конусным креплением

Исполнение: для правого хода, быстрозажимной, все элементы сменные.

№ 21300 RÖHM Тяжелое промышленное исполнение Supra, с внутренним конусом согласнo

DIN 238

№ 21301 RÖHM Промышленное исполнение Supra S для станков с ручным управлением,

с внутренним конусом согласнo DIN 238


с внутренним конусом согласнo DIN 238

Конусное

отверстие

Диапазон зажима ** мм 0-4 0-6,5 0-8 0-10 1-13 3-16

Внутренний конус согласнo DIN

238

B 10 B 10 B 12 B 10 B 12 B 12 B 16 B 12 B 16 B 16 B 18 B 18*

Наружный Ø № 21300 мм 28 35 35 35,8 35,8 40,2 40,2 – 46 51 – 51

21300 RÖHM № 010 020 030 040 050 070 080 – 090 100 – 110

Цена за 1 штуку п. з. п. з. п. з. п. з. п. з. п. з. п. з. – п. з. п. з. – п. з.

Наружный Ø № 21301 мм – – – 32 32 35,8 – 40,2 40,2 46 – 46

21301 RÖHM № – – – 040 050 060 – 085 090 100 – 110

Цена за 1 штуку – – – п. з. п. з. п. з. – п. з. п. з. п. з. – п. з.

Наружный Ø № 21300 мм – – – – 32 36 42,5 40,2 40 46 46 –

21304 o № – – – – 010 020 022 030 032 040 042 –

Цена за 1 штуку – – – – п. з. п. з. п. з. п. з. п. з. п. з. п. з. –

* укороченный

** № 060 = Диапазон зажима 0,5-10 мм.

h Конусные хвостовики см. № 21269 Страница 21/1.

№ 21300, № 21301 = Тов. гр. 201



Сверлильный патрон Supra S

Исполнение: для правого хода, быстрозажимной, все элементы сменные.

Промышленное исполнение для станков с ручным управлением, с внутренней резьбой

Диапазон зажима мм 0-8 0,5-10 1-13 3-16

Резьба UNF-3 B 3

/8"x24 1 /2"x20 3 /8"x24 1 /2"x20 3 /8"x24 1 /2"x20 1 /2"x20 5 /8"x16**

Наружный Ø мм 35 35 35,8 35,8 42,5 42,5 46 46

21302 № 040 050 070 080 085 090 100 110

Цена за 1 штуку п. з. п. з. п. з. п. з. п. з. п. з. п. з. п. з.

** Резьба UN-3 B

h Конусные хвостовики см. № 21269 Страница 21/1.

Тов. гр. 201

Резьбовое

отверстие





Высокопроизводительные короткие сверлильные патроны для станков с ЧПУ

для правого и левого хода

Исполнение: Хвостовик: Конус SK 40 DIN 69871 A для вращения до 8000 1 /мин.

Применение: для использования в обрабатывающих центрах и фрезерных станках с КЧПУ.

Для сверления, развертывания, зенкерования, нарезания резьбы, а также легкой чистовой

фрезерной обработки.

Преимущество: передовая технология, простота в обращении, высокая точность и сила зажима,

надежность зажима независимо от направления вращения, быстрая установка инструмента и

переоснащение, укороченная конструкция для небольших рабочих пространств, высокий допуск

на радиальное биение (0,03 мм)

Диапазон зажима C мм 1–13 3–16

Удерживающая сила (при моменте затяжки 15 Нм) Н 40 45

Mакс. доп. момент затяжки Нм 20 20

Удерживающая сила (при моменте затяжки 20 Нм) Н 80 90

Подходящий шестигранный ключ SW 6 6

Диаметр D мм 50 57

Длина A мм 90 90

Длина L, макс. мм 96 101

Вес кг 1,6 1,8

21328 № 510 511

Цена за 1 штуку п. з. п. з.

Тов. гр. 208

D

C

A


Короткие сверлильные патроны

со специальным ключом, для правого хода

Прецизионное исполнение с высокой точностью вращения. Быстрозажимной, сила зажима

повышается автоматически и пропорционально крутящему моменту. Режущий инструмент надежно

закреплен даже при резкой остановке шпинделя. Быстрое закрепление при помощи зажимной

втулки, с двумя гранями для повышения силы зажима вдвое при помощи зажимного ключа.

Исполнение хвостовика

DIN 69871 A

Диапазон зажима C мм 1-13 3-16

Конус SK 40 40

Длина A мм 80 97

Ø D мм 48 53

21330 № 510 511


Тов. гр. 295

D

C

A


Быстросменные резьбонарезные патроны

Исполнение хвостовика с конусом DIN 69871 A

№ 21540 a Быстросменные резьбонарезные патроны, тип GSF-SK с равномерным

распределением предварительной затяжки заборной части (шариковая направляющая).

Преимущества: низкие затраты на обслуживание при высокой надежности в фазах

врезания и нарезания.

№ 21545 o Быстросменные резьбонарезные патроны с уравниванием длины, которое

действует на сжатие и растяжение.

Применение: для нарезания резьбы, а также формирования резьбы на станках с ЧПУ и обрабатывающих

центрах. При обратном ходе необходимо изменение направления вращения шпинделя

станка.

Артикул 21540 21545

Размеры/вставки 1 2 2 1 1 2 2

Конус SK 40 40 50 40 50 40 50

Для резьбы M3-M12 M8-M20 M8-M20 M3-M12 M3-M12 M6-M20 M6-M20

Компенсация длины

мм 7,5/7,5 10/10 10/10 9/9 9/9 15/15 15/15

на сжатие/растяжение

Размеры D мм 39 60 60 38 38 55 55

Программируемый размер A мм 65 103 88 60 62 100 83

№ 610 630 640 610 620 630 640

a Цена за 1 штуку п. з. п. з. п. з. – – – –

o Цена за 1 штуку – – – п. з. п. з. п. з. п. з.

h Необходимые штревельные болты - см. № 23690 Страница 23/13.

Быстросменные вставки - см. № 21560-21566 Страница 21/5.



№ 21540


A

A

D

D






Быстросменные резьбонарезные патроны, тип GSF-Z

Исполнение с модульным хвостовиком MS аналогично DIN 1835 B

Исполнение: Быстросменные резьбонарезные патроны, тип GSF-Z с равномерным распределением

предварительной затяжки заборной части (шариковая направляющая).

Преимущества: низкие затраты на обслуживание при высокой надежности в фазах врезания и

нарезания.

Применение: для нарезания резьбы, а также формирования резьбы на станках с ЧПУ и обрабатывающих

центрах. При обратном ходе необходимо изменение направления вращения шпинделя

станка.

Модель WFLC 115 220

Размер 1 2

Для резьбы M3-M12 M8-M20

Подходящие быстросменные вставки Размер 1 2

Компенсация длины на сжатие/растяжение мм 7,5/7,5 10/10

Размеры D/D1/D2 мм 39/25/19 60/25/31

L1/L мм 53/45 53/68

Размер L мм 45 68

21550 без подачи СОЖ № 105 110


h Без выравнивания давления поставляются по запросу.

Тов. гр. 225

Необходимые штревельные болты - см. № 23690-23692 Страница 23/13.

Быстросменные вставки - см. № 21562-21566 Страница 21/5.

D 1 D 2

L 1

L

D


Синхронизированные резьбонарезные патроны Synchrolize

для станков с синхронным управлением

Применение: для нарезания резьбы на станках с регулированием подачи. При синхронном

нарезании резьбы разности шага машинного управления в случае жесткого крепления метчиков

вызывают большие осевые усилия.

Исполнение: резьбонарезной патрон Synchrolize сглаживает погрешность шага с минимальным

выравниванием длины 1,0 мм. Во избежание износа профиля инструмента и снижения срока

службы. Вставки № 21556 Страница 21/4; резьбонарезные цанги № 21575 Страница 23/10

хвостовик D 25 D25 HSK-63A Крутой конус 40 SK 50

Размер 1 2 1 2 1 2 1 2

Для резьбы M3-M12 M6-M20 M3-M12 M6-M20 M3-M12 M6-M20 M3-M12 M6-M20

Вставка ER16 ER25 ER16 ER25 ER16 ER25 ER16 ER25

A мм 34 56 64 97 53 90 53 74

D мм 43 60 43 60 43 60 43 60

d мм 20 32 20 32 20 32 20 32

21555 № 005 010 163 263 610 630 620 640


h Цанги, тип ER для нарезания резьбы № 21575 Страница 23/10 Тов. гр. 295

A

d

D


Вставки для синхронизированных резьбонарезных патронов Synchrolize

для крепления резьбонарезных цанг № 21575

Диапазон зажима мм 2-10 2-16


Для резьбы M3-M12 M6-M20

Резьбонарезная цанга ER16 ER25

L мм 24 28

D мм 28 42

d мм 20 32

L1 мм 37 52

21556 № 016 025


Тов. гр. 295

d

D

L

L1





Быстросменные вставки

для быстросменных резьбонарезных патронов № 21540-21550

№ 21562 a высокоточная быстросменная вставка, без предохранительной муфты

№ 21565 o точная быстросменная вставка, без предохранительной муфты

№ 21564 a высокоточная быстросменная вставка с регулируемой и почти не подверженной

износу шариковой предохранительной муфтой для защиты от резьбы при затуплении

режущего инструмента или касании дна отверстия.

№ 21566 o точная быстросменная вставка с регулируемой и почти не подверженной

износу шариковой предохранительной муфтой для защиты от повреждений при затуплении

или касании дна отверстия.

l 4 l 3

D

без предохранительной

муфты

l 4 l 3

D

с предохранительной

муфтой

Размер

Для

резьбы

для

метчика

Хвостовик

Ø

для

хвостовика

с Ø

DIN 371/

374/376

a a o o

без предохранительной

муфты

с предохранительной муфтой без предохранительной

муфты

с предохранительной муфтой

Ø D Длина 21560 Ø D Длина 21564 Ø D Длина 21565 Ø D Длина

l3/l4

l3/l4

l3/l4

l3/l4

Глубина

установки


Глубина 21566

установки


мм мм № мм мм Цена/шт. мм мм мм Цена/шт. мм мм Цена/шт. мм мм мм Цена/шт.

2,5 010 22 4/19,5 п. з. 23 20/19,5 15 п. з. – – – – – – –

2,8 020 22 4/19,5 п. з. 23 20/19,5 15 п. з. – – – – – – –

0 M1-M10 2,5-7,2

3,5 030 22 4/19,5 п. з. 23 20/19,5 15 п. з. – – – – – – –

4 040 22 4/19,5 п. з. 23 20/19,5 15 п. з. – – – – – – –

4,5 050 22 4/19,5 п. з. 23 20/19,5 15 п. з. – – – – – – –

6 060 22 4/19,5 п. з. 23 20/19,5 15 п. з. – – – – – – –

3,5 105 30 4/21,5 п. з. 32 25/21,5 17 п. з. 30 4/21,5 п. з. 32 25/21,5 17 п. з.

4,5 110 30 4/21,5 п. з. 32 25/21,5 17 п. з. 30 4/21,5 п. з. 32 25/21,5 17 п. з.

6 120 30 4/21,5 п. з. 32 25/21,5 17 п. з. 30 4/21,5 п. з. 32 25/21,5 17 п. з.

1 M3-M12 3,5-11,3






6 203 48 5/35 п. з. 50 31/35 30 п. з. 48 5/35 п. з. 50 31/35 30 п. з.

7 205 48 5/35 п. з. 50 31/35 30 п. з. 48 5/35 п. з. 50 31/35 30 п. з.

8 210 48 5/35 п. з. 50 31/35 30 п. з. 48 5/35 п. з. 50 31/35 30 п. з.

9 220 48 5/35 п. з. 50 31/35 30 п. з. 48 5/35 п. з. 50 31/35 30 п. з.

2 M8-M20 7-18

10 230 48 5/35 п. з. 50 31/35 30 п. з. 48 5/35 п. з. 50 31/35 30 п. з.

11 240 48 5/35 п. з. 50 31/35 30 п. з. 48 5/35 п. з. 50 31/35 30 п. з.

12 250 48 5/35 п. з. 50 31/35 30 п. з. 48 5/35 п. з. 50 31/35 30 п. з.

14 260 48 5/35 п. з. 50 31/35 30 п. з. 48 5/35 п. з. 50 31/35 30 п. з.

16 270 48 5/35 п. з. 50 31/35 30 п. з. 48 5/35 п. з. 50 31/35 30 п. з.

18 280 48 5/35 п. з. 50 31/35 30 п. з. 48 5/35 п. з. 50 31/35 30 п. з.

h Диаметры Ø хвостовиков или размеры резьбы и марки, которые не указаны, поставляются по запросу.

При заказе помимо размера резьбы необходимо указывать № DIN или размер хвостовика (диаметр и квадрат).

Установочные инструменты по запросу.

№ 21565, 21566 = Тов. гр. 295

№ 21560, 21564 = Тов. гр. 225




Центры


Размеры центров согласнo DIN 806

для неподвижных центров

Конический хвостовик Конус d1 d2 h 9 d3= h1 l1 l2 l3 r

конус Морзе мм мм мм мм мм мм мм мм

0 1 : 19,212 9,045 9,2 0,5 1 50 70 16 2,5

1 1 : 20,047 12,065 12,2 0,5 1,5 53,5 80 22 2,5

2 1 : 20,020 17,780 18 0,8 2 64 100 30 4

3 1 : 19,922 23,825 24,1 0,8 3 81 125 38 4

4 1 : 19,254 31,267 31,6 1 5 102,5 160 50 6

5 1 : 19,002 44,399 44,7 1,6 7 129,5 200 63 6

6 1 : 19,180 63,348 63,8 2 10 182 270 79 10

h Нестандартные размеры - по запросу.


Неподвижные центры DIN 806

Исполнение: Угол при вершине 60°

№ 22104 центр, из инструментальной стали, полностью закаленный и отшлифованный

№ 22107 центр, с твердосплавным наконечником (диаметр тв. спл. элемента см. таблицу ниже)

№ 22109 полуцентр, с твердосплавным наконечником (диаметр тв. спл. элемента см. таблицу

ниже).

Конический хвостовик конус Морзе 1 2 3 4 5

Программируемый размер A мм 26,5 36 44 57,5 70,5

D мм 12,2 18 24,1 31,6 44,7

B мм 22 30 38 50 63

Макс. диаметр твердосплавной части Ø D

№ 22107/22109

мм 7 7 11 14 18

H для № 22109 мм 4 4 6 7,5 9,5

№ 010 020 030 040 050

22104 Цена за 1 штуку п. з. п. з. п. з. п. з. п. з.

22107 Цена за 1 штуку (п. з.) п. з. п. з. п. з. п. з.

22109 Цена за 1 штуку (п. з.) п. з. п. з. (п. з.) –

h Центры в специальном исполнении - по запросу. Тов. гр. 211

H

A

B

№ 22104, 22107

№ 22109


Вращающиеся центры

Применение: для черновой обработки и тонкой обточки

№ 22124 o Угол при вершине 60°, центр закален и отшлифован

№ 22126 RÖHM Угол при вершине 60°, центр закален и отшлифован

№ 22127 RÖHM с удлиненным вращающимся центром 60°, закалены и отшлифованы

№ 22124 № 22126 № 22127

Конический хвостовик конус Морзе 1 2 3 4 5 6

Программируемый размер B мм 43,5 41 41 43 48,5 48,5 61,5 61,5 78,5 78,5 94,5

Программируемый размер A мм 60,5 65 75 70,5 79,5 95,5 103 115 129 144 152

Макс. допуск на радиальное

биение

мм 0,01 0,01 0,01 0,01 0,01 0,01 0,01 0,01 0,01 0,01 0,01

Макс. вес детали кг 100 200 140 400 500 400 800 500 2000 1200 3500

Диаметр втулки Ø D мм 36 45 – 50 60 – 70 – 90 – 105

Диаметр центра Ø C мм 15 20 – 22 25 – 32 – 40 – 50

22124 o № 110 120 – – 130 – 140 – 150 – –

Цена за 1 штуку п. з. п. з. – – п. з. – п. з. – п. з. – –

22126 RÖHM № 010 020 – 030 035 – 040 – 050 – 060

Цена за 1 штуку п. з. п. з. – п. з. п. з. – п. з. – п. з. – п. з.

22127 RÖHM № – – 020 – – 035 – 040 – 050 –

Цена за 1 штуку – – п. з. – – п. з. – п. з. – п. з. –

№ 22124 = Тов. гр. 211

№ 22126, 22127 = Тов. гр. 201

22/0 ООО ЦТП MEM тел. +380 56 378 49 05


Поводки


Вращающиеся центры

Применение: С маленьким диаметром втулки, подходят для общих токарных работ

(черновая и чистовая обработка).

Особенно выгодны в токарных станкaх с ограниченным пространством.

№ 22132 Угол при вершине 60°, центр закален и отшлифован.

№ 22133 C удлиненным вращающимся центром 60°/30°, закалены и отшлифованы.

Конический хвостовик конус Морзе 2 3 4 5

Диаметр втулки Ø D мм 32 34 42 58

Диаметр центра Ø C мм 15 15 20 30

№ 020 030 040 050

Программируемый размер A мм 62 62 75,5 104

Программируемый размер B мм 44 44 50,5 70

Макс. вес детали ~ кг 200 400 800 1600

Допуск на радиальное биение мм 0,005 0,005 0,005 0,01

22132 Цена за 1 штуку п. з. п. з. п. з. п. з.

Программируемый размер A мм 73 74 88,5 119

Программируемый размер B мм 44 44 50,5 70

Макс. вес детали ~ кг 170 340 700 1400

Допуск на радиальное биение мм 0,008 0,008 0,008 0,01

22133 Цена за 1 штуку п. з. п. з. п. з. п. з.

Тов. гр. 201




Поводки

для круглого шлифования

Исполнение: Автоматический зажим и регулировка, из стали, рабочие поверхности

улучшенные и отшлифованные.

Простота в обращении: Ослабить зажимной рычаг, вставить деталь, зажать.

Диаметр зажима регулируется посредством винтов.

Диапазон зажима мм 8-16 16-24 24-32 32-40 40-48 48-56 56-64 64-72 80-90 90-100

22220 № 008 016 024 032 040 048 056 064 080 090

Цена за 1 штуку п. з. п. з. п. з. п. з. п. з. п. з. п. з. п. з. п. з. п. з.

22220 Запасные пружины № 208 216

Цена за 1 штуку (п. з.) (п. з.)

Тов. гр. 264



22/1

Держатели инструментов для токарных станков с ЧПУ


MULTIFIX o Быстросменный резцедержатель

При выборе быстросменного резцедержателя Multifix и сменного держателя необходимо

ориентироваться на приводную мощность, ширину инструментальной каретки l (l ≤ z) и

высоту токарного резца h. Следующий пример поясняет это:

Приводная мощность P = 3 кВт > Головка резцедержателя B

Ширина инструментальной каретки I = 145 мм > Головка резцедержателя B с z = 150 мм

Высота резца h = 25 мм > Сменный держатель BD 25140 с a = 25 мм

Высота резца h = 25 мм Сменный держатель BD 25140 > Высота центров x = 37 (см. таблицу)

Указание: Отверстие r в центровочной шайбе необходимо увеличить по размеру стяжного винта.

Преимущества системы Multifix:

•Прецизионное изготовление в связи с высокой точностью повторяемости (0,01 мм)

•Широкие возможности (возможно 40 положений инструментов)

•Быстрое и легкое регулирование по высоте при помощи регулировочного винта

•Что обеспечивает высокую гибкость модульной конструкции

Высота центров x в зависимости от высоты резца h и размера держателя инструментов:

h Размер Размер A Размер B Размер C Размер D1

Aa

- x x x x x x x x x x

мм D12 D16 D20 D25 D32 D32 D40 D40 D50 D63

- - - - - - - - - - -

6 12 - - - - - - - - -

8 14 17 - - - - - - - -

10 16 19 19 - - - - - - -

12 18 21 21 24 25 - - - - -

(14) - 23 23 26 27 29 - - - -

16 - 25 25 28 29 31 31 - - -

20 - - - 32 33 35 35 - - -

25 - - - 37 38 40 40 45 - -

32 - - - - 45 47 47 52 52 52

40 - - - - - - 55 60 60 60

50 - - - - - - - - 70 70

63 - - - - - - - - - 83

Головка резцедержателя Размер Aa A B C D1

подходящий для этого держатель Размер Aa D 12 AD 16

AD 20

BD 25

BD 32

CD 32

CD 40

CD 45

D1 D 40

D1 D 50

D1 D 63

Макс. приводная мощность кВт 1,1 2,2 6,6 13,2 22

Ширина каретки z макс. мм 80 100 150 180 200

Стальная опорная поверхность y мм 6 9 12 | 13,5 15 20

Отверстие r мм 10 10 16 16 22

Отверстие t стандартное мм 12,5 20 32 40 40

Отверстие t макс.* мм 13 35 40 55 65

Глубина d. Расточка e макс. мм – 35 45 75 75

Общая высота s мм 36 54 75 105 122

Макс. общая ширина v мм 70 100 150 202 230 | 234 | 242

Вылет u макс. b. Держатель D мм 30 48 71 102 112 | 116 | 124

№ 050 060 070 080 090

22240 MULTIFIX Цена за 1 штуку п. з. п. з. п. з. п. з. (п. з.)

22250 o Цена за 1 штуку – – п. з. – –

* При заказе необходимо указать: 'С увеличенным отверстием плату' (за дополнительную

стоимость).

h MULTIFIX Быстросменный резцедержатель, разм. D 2 - по запросу.

№ 22240 = Тов. гр. 214

№ 22250 = Тов. гр. 264

Ширина держателя инструментов z ≥ ширина инструментальной

каретки l

22/2 ООО ЦТП MEM тел. +380 56 378 49 05




MULTIFIX Запасные части для всех размеров

при заказе необходимо указывать обозначение, № детали и размер MULTIFIX

Для головки резцедержателя MULTIFIX Для сменного держателя MULTIFIX Для сменного держателя

MULTIFIX J

Для отрезного

резцедержателя MULTIFIX


20

19

1 = зажимная полумуфта

(в комплекте с эксцентриковыми болтами 4)

2 = пружины толкателя

3 = толкатель

4 = эксцентриковые болты с масленкой

5 = зажимной рычаг

6 = кольцевая пружина

7 = указатель

8 = центровочная шайба

9 = предохранительная крышкаl

10 = центральный корпус

11 = винт с квадратной головкой

12 = винт с цилиндрической головкой

13 = регулируемая насадка

14 = гайка для регулирования по высоте

15 = винт для регулирования по высоте

16 = торцовый ключ

17 = зажимнoй винт 19 = зажимной кулачок

20 = нажимная пружина

21 = винт с цилиндрической

головкой

MULTIFIX o Сменный держатель


Сменный держатель D Сменный держатель H Сменный держатель J

MULTIFIX MULTIFIX MULTIFIX o o o

Сменный

держатель

D



H



J ***



D



H



J ***

Для головки резцедержателя

№ 22240

l Обозначение a 22241 d 22242 d 22243 a 22251 d 22252 d 22253

Размер: мм № мм Цена/шт. мм Цена/шт. мм Цена/шт. мм Цена/шт. мм Цена/шт. мм Цена/шт.

AaD 1250 010 12 п. з. – – – – – – – – – –

Aa 50 AaH 1250 010 – – 12 п. з. – – – – – – – –

AaJ 1550 010 – – – – 15 п. з. – – – – – –

75 AD 1675 020 16 п. з. – – – – – – – – – –

75 AD 2075 040 20 п. з. – – – – – – – – – –

A

80 AJ 3080 020 – – – – 30 п. з. – – – – – –

85 AH 2085* 020 – – 20 п. з. – – – – – – – –

90 AD 1690 030 16 п. з. – – – – – – – – – –

90 AD 2090 050 20 п. з. – – – – – – – – – –

120 BD 080 – – – – – – 32 п. з. – – – –

120 BD 060 – – – – – – 25 п. з. – – – –

120 BD 25120 060 25 п. з. – – – – – – – – – –

B

120 BD 32120 080 32 п. з. – – – – – – – – – –

120 BJ 40120 030 – – – – 40 п. з. – – – – 40 п. з.

130 BH 30130* 030 – – 30 п. з. – – – – 30 п. з. – –

140 BD 25140 070 25 п. з. – – – – 25 п. з. – – – –

140 BD 32140 090 32 п. з. – – – – 32 п. з. – – – –

150 CD 32150 100 32 п. з. – – – – – – – – – –

150 CD 40150 120 40 п. з. – – – – – – – – – –

160 CH 40160* 040 – – 40 п. з. – – – – – – – –

160 CH 50160* 050 – – 50 п. з. – – – – – – – –

C

160 CJ 40160 040 – – – – 40 п. з. – – – – – –

160 CJ 50160 050 – – – – 50 п. з. – – – – – –

170 CD 32170 110 32 п. з. – – – – – – – – – –

170 CD 40170 130 40 п. з. – – – – – – – – – –

170 CD 45170 140 45 п. з. – – – – – – – – – –

D1 D 40180 150 40 п. з. – – – – – – – – – –

D1 D 50180 160 50 п. з. – – – – – – – – – –

D1 180 D1 D 63180 170 63 п. з. – – – – – – – – – –

D1 H 63180* 060 – – 63 п. з. – – – – – – – –

D1 J 63180 070 – – – – 63 п. з. – – – – – –

* Вкладные призмы № 22249 применимы

*** № 22243 010 и 020 шлиц сбоку.

№ 22243 030, 040, 050 и 070 шлиц сверху.

№ 22241, 22242, 22243 = Тов. гр. 214

№ 22251, 22252, 22253 = Тов. гр. 264



22/3




d

MK

Возвратный держатель для наружной резьбы Возвратный держатель для внутренней резьбы Втулки Расточная штанга

MULTIFIX MULTIFIX MULTIFIX o

Возвратный держатель

Возвратный держатель

Втулки Расточная штанга M Втулки

наружная резьба внутренняя резьба

Для головки резцедержателя

Обозначение l d D1 конус Морзе 22244 22244 22245 22246 22255

№ 22240

Размер: мм мм мм мм № Цена/шт. Цена/шт. Цена/шт. Цена/шт. Цена/шт.

AFG I – – – – 010 (п. з.) – – – –

AIG – – – – 110 – (п. з.) – – –

A

AL 130 – 30 – конус Морзе 1 005 – – п. з. – –

AL 230 – 30 – КМ 2 010 – – п. з. – –

AM 30250 250 30 12 – 010 – – – (п. з.) –

BFG II – – – – 020 (п. з.) – – – –

B

BIG – – – – 120 – (п. з.) – – –

BK 230° – 30 – КМ 2 020 – – п. з. – –

BM 40500 500 40 16 – 020 – – – (п. з.) –

B C

BL 340

КМ 3 030 – – п. з. – п. з.

– 40 –

BL 440 КМ 4 040 – – п. з. – п. з.

CFG IV – – – – 030 (п. з.) – – – –

CIG – – – – 130 – (п. з.) – – –

C

CL 350 – 50 – КМ 3 050 – – п. з. – –

CL 450 – 50 – КМ 4 060 – – п. з. – –

CL 550 – 50 – конус Морзе 5 065 – – п. з. – –

CM 50500 500 50 20 – 040 – – – (п. з.) –

° только для держателя BH 30130; без KOMET Резьбовой резец № 22244, № 22246 Тов. гр. 214

№ 22255 Тов. гр. 264



Сменный держатель A

Вкладная призма P

MULTIFIX MULTIFIX o o

Сменный держатель для Вкладная призма P Сменный держатель для Вкладная призма P

отрезного инструмента A отрезного инструмента A

Для головки резцедержателя Обозначение d макс.

№ 22240

l 22247 22249 22257 22259

Размер: № Цена/шт. Цена/шт. Цена/шт. Цена/шт.

Aa Aa-A00 – – 005 (п. з.) – – –

A

AA-AO – – 010 п. з. – – –

AP 1485 14 85 010 – п. з. – –

BA-A2a – – 020 п. з. – п. з. –

B

BP 20130 20 130 020 – п. з. – –

BP 20130 20 30 020 – – – п. з.

CA-A3a – – 030 п. з. – – –

C

CP 25160 25 160 030 – п. з. – –

CP 32160 32 160 040 – п. з. – –

D1 D1 P 40180 40 180 050 – п. з. – –

№ 22257, № 22259 = Тов. гр. 264

№ 22247, № 22249 = Тов. гр. 214

22/4 ООО ЦТП MEM тел. +380 56 378 49 05


Токарные и шлифовальные оправки


Токарные оправки DIN 523

Исполнение: Токарные оправки с конусным креплением закалены, боковые поверхности и

центровые отверстия отшлифованы. Допуск на радиальное биение до Ø 18 мм: 3 мкм; свыше Ø

18 мм: 4 мкм. Оправки служат для крепления деталей с отверстиями в пределах поля допуска G6,

H7 и J6.

Ø мм 3 3,5 4 4,5 5 5,5 6 7 8 9 10

Общая длина мм 55 65 65 70 70 70 70 85 85 93 93

22285 № 010 015 020 025 030 035 040 045 050 055 060


Ø мм 11 12 13 14 15 16 17 18 19 20 22

Общая длина мм 115 115 115 115 125 125 125 125 165 165 165

22285 № 065 070 075 080 085 090 095 100 105 110 120


Ø мм 23 24 25 26 27 28 30 32 35 40

Общая длина мм 175 175 175 175 190 190 190 220 230 240

22285 № 125 130 135 140 145 150 155 160 175 190


h Другие диаметры и поля допуска, промежуточные размеры и нестандартные длины - по запросу. Тов. гр. 216


Шлифовальные оправки, одиночные DIN 6374

Исполнение: Шлифовальные оправки закалены, боковые поверхности и центровые отверстия

отшлифованы. Допуск на радиальное биение: до Ø 50 мм: 2 мкм; свыше Ø 50 мм: 3 мкм. Оправки

служат для крепления деталей с отверстиями в пределах поля допуска H7.

Ø мм 4 5 6 8 10 12 13 14 15 16

Общая длина мм 71 71 71 100 100 140 140 140 140 140

22289 № 020 030 040 050 060 070 075 080 085 090


Ø мм 17 18 20 22 24 25 30 32 40

Общая длина мм 140 140 220 220 220 220 220 300 300

22289 № 095 100 110 120 130 135 155 160 190


h Другие диаметры и поля допуска, промежуточные размеры и нестандартные длины - по запросу

Шлифовальная оправка, парная, состоящая из оправок № 1 для крепления сверл меньшего диаметра Ø и № 2 для крепления

сверл большего диаметра в пределах поля допуска H 7, по запросу.

Тов. гр. 216


Быстрозажимные цанговые патроны

Применение: для использования на токарных станках. Крепление посредством промежуточного

фланца (план-шайбы).

Зажим деталей выполняется с помощью простого движения рычага.

№ 22340 Быстрозажимные патроны без цанговых зажимов

№ 22341 Цанговые зажимы с возрастающим шагом 0,5 мм (при заказе необходимо

указать номинальный диаметр Ø).

Диапазон зажима мм 24 30 42

Диаметр фланца Ø патрона d2 мм 88 105 122

Длина патрона a мм 90 103 106

Ø центрирующего элемента d мм 54 72 88

Окружность центров отверстий Ø d1 мм 74 90 107

22340 Быстрозажимные патроны № 020 030 040

Цена за 1 штуку (п. з.) (п. з.) (п. з.)

Цанговый зажим Ø мм 3-24 3-30 3-42

Размер d мм 28 35 48


Размер L мм 70 80 94

22341 Цанги станочные № 020 030 040

Цена за 1 штуку (п. з.) (п. з.) (п. з.)

№ 22340

h За дополнительную стоимость поставляются патрон с коротким коническим креплением.

При заказе необходимо указать исполнение и размер.

Патроны с меньшим или большим диапазоном зажима поставляются по запросу.

Тов. гр. 220

d

D

L



22/5

Токарные патроны


Вертикальные цанговые тиски

Применение: для использования на обычных сверлильных и фрезерных станках, а также резьбонарезных

машинах, для быстрого закрепления детали посредством цанговых зажимов.

Диапазон зажима d мм 3-26 3-42

Размер B мм 96 135

Размер H мм 80 100

Размер L x L1 мм 160 x 273 210 x 347

Размер n мм 14 16

22365 Вертикальные цанговые тиски № 010 020

Цена за 1 штуку п. з. (п. з.)

22366 Цанговые зажимы с возрастающим шагом 1 мм № 010 020


h Цанговые зажимы четырех- и шестигранные - по запросу. Тов. гр. 250


Зажимные головки GT

Исполнение: круглый профиль с возрастающим шагом 0,5 мм. При заказе необходимо

указать требуемый диаметр зажима.

Применение: для всех серийных осевых зажимных приспособлений, действующих на растяжение,

на токарных станках и тисках.

Преимущества: Проверенное, высокостойкое резинометаллическое соединение, высокая

удерживающая способность.

Устройство для смены цанг

гладкая поверхность поперечные канавки поперечные и продольные канавки


Форма

Поперечные и продольные

канавки

Поперечные канавки гладкие Поперечные и продольные

канавки

Поперечные канавки гладкие

Диаметр зажима Ø мм 11-42 8-10 4-42 11-65 8-10 5-65

22367 Зажимные головки № 020 015 010 220 215 210

Цена за 1 штуку (п. з.) (п. з.) (п. з.) (п. з.) (п. з.) (п. з.)

22367 Устройство для смены цанг № 401 403


h Другие диаметры, формы (четырех шестигранные) и цанговые зажимные патроны - по запросу. Тов. гр. 280

Цанговые зажимы


При заказе необходимо указать тип станка и цангового патрона; а также то, какие элементы закрепляются: четырех-, шести- или восьмигранные.

Если точно определить тип станка невозможно, то помимо параметров отверстия необходимо указать такие технические данные, как длина,

диаметр хвостовика и буртика и т. д., аналогично приведенным ниже чертежам. Тем не менее, рациональнее предоставить в распоряжение образец

цанги.

Цанга станочная, работающая на растяжение

h Дополнительная информация, консультация и предложение по запросу.

Цанга станочная, работающая на сжатие

22/6 ООО ЦТП MEM тел. +380 56 378 49 05




Станочные шпиндельные головки

для базирующих элементов токарных патронов с центровочным конусом и фланцем согласнo DIN 55021

Крепление токарных патронов с прямым коротким конусным отверстием на шпинделе станка

выполняется с помощью установочных штифтов и гаек для формы А и посредством винтов с

внутренним шестигранником для формы В (быстрая смена патрона).

Размер

шпиндельной

головки

A B C D

Количество отверстий

на внешней центровой

окружности

F 1 (наружная

окружность

центров

отверстий)

Количество

отверстий на

внутренней

центровой


F 2 (внутренняя




(F 1) E 1 (F 1) G (F 2) E 2

3 102 53,985 11 16 3 x M 10 3 x 10,5 75 - -

4 112 63,525 11 20 3 x M 10 3 x 10,5 85 - -

5 135 82,575 13 22 7 x M 10 4 x 10,5 104,8 8 x M 10 61,9

6 170 106,390 14 25 7 x M 12 4 x 13 133,4 8 x M 12 82,6

8 220 139,735 16 28 7 x M 16 4 x 17 171,4 8 x M 16 111,1

11 290 196,885 18 35 12 x M 20 6 x 21 235 11 x M 20 165,1

15 380 285,800 20 42 12 x M 24 6 x 25 330,2 11 x M 24 247,6

Размер шпиндельной бабки 4 с

поводковым патроном

Форма A

Форма B



для базирующих элементов токарных патронов с центровочным конусом и фланцем согласнo DIN 55026, крепление спереди

Крепление токарных патронов с прямым коротким конусным отверстием на станочном шпинделе

выполняется спереди при помощи винтов с внутренним шестигранником по наружной или

внутренней окружности центров отверстий.

Размер

шпиндельной

головки

A B C1 C2 D



внешней



F 1 (наружная






внутренней



F 2 (внутренняя




(F 1) E 1 (F 2) E 2

3 92 53,983 11 - 16 3 x M 10 70,6 - -

4 108 63,521 11 - 20 11 x M 10 82,6 - -

5 133 82,573 13 14,288 22 11 x M 10 104,8 8 x M 10 61,9

6 165 106,385 14 15,875 25 11 x M 12 133,4 8 x M 12 82,6

8 210 139,731 16 17,462 28 11 x M 16 171,4 8 x M 16 111,1

11 280 196,883 18 19,05 35 11 x M 20 235 8 x M 20 165,1

15 380 285,791 19 20,638 42 12 x M 24 330,2 11 x M 24 247,6

20 520 412,795 21 22,225 48 12 x M 24 463,6 11 x M 24 368,3



для базирующих элементов токарных патронов с центровочным конусом, фланцем и креплением на байонетной шайбе

выполнены согласнo

DIN 55027, ранее - стандарт DIN 55022

Крепление токарных патронов с прямым коротким конусным отверстием выполняется на

байонетной шайбе станочного шпинделя при помощи распорных болтов и гаек с буртиком

(быстрая смена патрона). Начиная с размера конуса 4 с поводком.

Размер шпиндельной головки A B C D E F

3 102 53,985 11 16 3 x 21 75

4 112 63,525 11 20 3 x 21 85

5 135 82,575 13 22 4 x 21 104,8

6 170 106,390 14 25 4 x 23 133,4

8 220 139,735 16 28 4 x 29 171,4

11 290 196,885 18 35 6 x 36 235



для базирующих элементов токарных патронов с центровочным конусом, фланцем и креплением Camlock

согласнo DIN 55029, ранее ASA B 5.9. D-1

Крепление данных токарных патронов выполняется путем прямого зацепления при помощи

эксцентриковых болтов Camlock на шпиндельной головке.

Размер шпиндельной головки A B C D E F

3 92,1 53,985 11,1 31,8 3 x 15,08 70,66

4 117,5 63,525 11,1 33,3 3 x 16,66 82,55

5 146 82,575 12,7 38,1 6 x 19,84 104,8

6 181 106,390 14,3 44,5 6 x 23,01 133,4

8 225,4 139,735 15,9 50,8 6 x 26,19 171,4

11 298,5 196,885 17,5 60,3 6 x 30,96 235



22/7



Кулачковые зажимные патроны

Исполнение: с быстрым зажимом посредством кольцевой спирали с накаткой. Высокая точность

вращения.

Применение: дополнительная токарная обработка единичных и серийных деталей, а так же

тонкостенных изделий в сфере микромеханики, точной и прецизионной механики подходит для

использования на сверлильных и шлифовальных станках.

Центровой зажим, стальной корпус. Кулачки, закаленные на мартенсит, реверсивные. № 010 и

020 с 3 кулачками, № 040 с 6 кулачками.

Наружный Ø мм 57 72 102


Сквозное отверстие мм 8 8 10

Высота без кулачков мм 13,5 15,5 21

22380 № 010 020 040

Цена за 1 штуку п. з. п. з. п. з.

h Возможна поставка следующих специальных исполнений:

Тов. гр. 220

– патроны с базирующим элементом для цангового зажима или хвостовиком конус Морзе

– патроны с мягкими кулачками

– патроны с алюминиевым корпусом в исполнении с 3 или 6 кулачками.

Предложение - по запросу.

№ 010 и 020

№ 040


Токарный патрон

со спиральным диском, кулачки с центровым зажимом

•Универсальное применение

•Кулачки с возможностью плавной регулировки

•Корпус из специального литья

•Стальной корпус выкован в штампе

•Спираль штампованная, закаленная, сбалансированная

•Боковые стороны профиля резьбы отшлифованы с обеих сторон

•Смазка через ниппель

Технические данные токарных патронов

Макс. допустимое число оборотов согласнo DIN 6350-1

Макс. допустимое число оборотов определено таким образом, что при макс. силе зажима и

использовании самых тяжелых соответствующих зажимных кулачков остается 1 / 3 запас в качестве

остаточной силы зажима. При этом зажимные кулачки не должны выступать за наружный

диаметр патрона. Токарные патроны должны находиться в исправном техническом состоянии.

Для токарных патронов из чугунав ограничение числа оборотов настроено на допустимую окружную

скорость.

В остальных случаях действуют положения согласнo DIN 6386, часть 1.

Размер 3- и 4-кулачковые

чугунный корпус

3- и 4-кулачковые

стальной корпус

Размер 3- и 4-кулачковые

чугунный корпус

3- и 4-кулачковые

стальной корпус

Ø мм 1

/мин 1

/мин Ø мм 1

/мин 1

/мин

80 5000 7000 200 3000 4000/3400*

100 4500 6300 250 2500 3000/2700*

125 4000 5500 315 2000 2300

160 3600 4600/4400* 400 1600 1800

Сила зажима 3-кулачковых токарных патронов согласнo DIN 6350-1

Сила зажима является суммой всех усилий кулачков, действующих на деталь радиально в неподвижном

состоянии.

Указанные силы зажима являются ориентировочными значениями. Они действительны для патронов

в исправном техническом состоянии, которые обработаны консистентной смазкой Röhm F

80.

Для поддержания силы зажима токарные патроны необходимо регулярно смазывать. Соответствующие

указания Вы можете найти в руководстве по эксплуатации, которое прилагается к каждому

патрону.

1 стальной или чугунный корпус

2 крышка, 3 спиральный диск

4 привод, 6 зажимной кулачок

Кулачок токарный прямой,

закаленный

Кулачок токарный обратный,

закаленный

1

6

3

4

2

Размер Крутящий момент ключа Общая сила зажима Размер Крутящий момент ключа Общая сила зажима

Ø мм Нм кН Ø мм Нм кН

80 30 13 200 140 55

100 60 27 250 150 63

125 80 31 315 180 69

160 110 47 400 240 92

* при исполнении № 22381.

Сырой моноблочный

кулачок, мягкий, закаляемый

Сырой сменный кулачок,

мягкий, закаляемый

Реверсивный сменный

кулачок, закаленный

Основной кулачок, закаленный.

22/8 ООО ЦТП MEM тел. +380 56 378 49 05




Токарный патрон с ручным зажимом

с системой клиновых штанг, корпус патрона из стали

Кулачки с центровым зажимом, с приводным кольцом и клиновой штангой. Применяются везде,

где необходима крайне высокая сила зажима*, а также высокая точность вращения, оптимальная

длительная повторяемость точности зажима и короткое время переоснащения. Точность вращения

составляет около половины от требуемых значений согласнo DIN 6386.

2

7

1

5

8

Неразъемные ступенчатые

кулачки, "сырые" кулачки,

Моноблочные,

твердые, могут мягкие, возможна

применяться в качестве

прямых и обраттвии

с формой детали

подгонка в соответсных

патронов

Основные кулачки,

твердые, для крепления

реверсивных

сменных кулачков

или мягких сменных

кулачков

Реверсивные

сменные кулачки,

твердые, для крепления

на основные

кулачки, могут

использоваться в

качестве кулачков

прямых и обратных

патронов

Сменные кулачки,

мягкие, для крепления

на основные

кулачки, с возможностью

подгонки в

соответствии с

формой детали

6

3

4


Диапазоны зажима ступеней кулачков

(Ориентировочные значения)

1 ходовой винт, 2 клиновая штанга

3 ползун, 4 приводное кольцо

5 основной кулачок, 6 запорная задвижка

7 указательный штифт, 8 зажимной болт

РазмерØ мм 80 100 125 160 200 250 315 400

A1 (BB) мм 2-30 3-38 3-53 3-72 4-100 5-122 6-135 20-200

A2 (DB) мм 2-30 3-38 3-53 3-72 4-100 5-122 6-135 10-200

A3 (DB) мм 27-55 38-71 39-89 47-116 56-152 73-190 96-225 110-300

A4 (DB) мм 52-80 70-100 75-125 91-160 104-200 131-250 186-315 200-400

Макс. диаметр обработки Ø мм 104 128 157 194 238 302 395 480

Высота подъема кулачка мм 14 15 25 34 48 58 64 100

РазмерØ мм 80 100 125 160 200 250 315 400

J мм 25-53 33-66 37-87 39-107 44-140 59-165 96-224 100-300

J2 мм 50-78 65-94 73-123 83-152 92-186 119-236 186-305 190-390

Они действительны для 3- и 4-кулачковых патронов и токарных патронов с реверсивными кулачками.

Превышение максимальных диапазонов зажима недопустимо.

Зажим снаружи


Трехкулачковые токарные патроны со стальным корпусом DIN 63501 / 55027 / 55029

Объем поставки:

1 комплект моноблочных реверсивных кулачков, 1 зажимной ключ, 1 комплект соединительных

болтов (для патронов с цилиндрическим базирующим отверстием), 1 комплект распорных болтов

и гаек с буртиком (для патронов с коротким конусом по DIN 55027), 1 комплект болтов CamLock

(для патронов с коротким конусом по DIN 55029).

Зажим изнутри

DIN 6350-1

№ 040-060

Исполнение

DIN 55027

№ 245-260

DIN 55029

№ 345-360

с цил. центровочным базирующим

отверстием DIN 6350-1

с базирующим элементом "короткий

конус" DIN 55027

с базирующим элементом

"короткий конус" DIN 55029

Наружный Ø A и диапазон зажима мм 160 200 250 160 200 250 200 250

Сквозное отверстие Ø E мм 42 55 76 42 55 76 55 76

Центровочный Ø B мм 125 160 200 – – – – –

Общая высота C мм 91 106 122 92 107 123 107 123

Окружность центров отверстий Ø D мм 140 176 224 104,8 133,4 133,4 133,4 133,4

Максимальный диаметр конуса Ø N мм – – – 82,5 106,4 106,4 106,4 106,4

Вес ~ кг 25,7 30 30

DIN 55027 Размер конуса – – – 5 6 6 – –

DIN 55029 Размер конуса – – – – – – 6 6

22381 № 040 050 060 245 255 260 355 360

Цена за 1 штуку п. з. п. з. п. з. п. з. п. з. п. з. (п. з.) п. з.

h Патроны с другими диаметрами и другими короткими конусными базирующими элементами - по запросу. Тов. гр. 299



22/9



Предохранительный ключ

для токарного патрона

№ 080-170 с передвижной втулкой, для токарного патрона с внутренним четырехгранником

№ 210-219 со штифтом выбрасывателя, для токарного патрона с наружным четырехгранником

(патрон с клиновой штангой)

Для патрона Ø мм 100/110 125/140 160 200 250 315/350

Четырехгранник мм 8 9 10 11 12 14

22471 № 080 090 100 110 120 140

Цена за 1 штуку п. з. п. з. п. з. п. з. п. з. п. з.

Для патрона Ø мм 400 160 200 250 315 400

Четырехгранник мм 17 10 12 14 17 19

22471 № 170 210 212 214 217 219


№ 080-170 = Тов. гр. 203; № 210-219 = Тов. гр. 202

№ 080-170

№ 210-219


Держатели сверел

для токарных станков с ЧПУ

Форма E 1, для твердосплавных сверел и сверел со сменными режущими пластинками, с внутренним

подводом СОЖ.

Диаметр цилиндрического

хвостовика Ø d

мм 30 40

Ø D2/D3/D6 мм 20/40/68 25/45/68 32/52/68 40/60/68 20/40/83 25/45/83 32/52/83 40/60/83

Длина l1 мм 67 71 75 95 67 75 75 90

22775 № 730 733 735 738 740 742 745 748


Тов. гр. 295

DIN 69880


Цанговый патрон ER

для токарных станков с ЧПУ

№ 22782 020-050 EWS Цанговый патрон ER, вороненый, исполнение: Форма E4

№ 22782 725-745 o Цанговый патрон ER, вороненый, исполнение: Форма E4

№ 23308 008-020 Специальный ключ

DIN 69880

D

d

L2

Ø d мм 20 30 40 50

Размер ER 16 ER 25 ER 32 ER 25 ER 25 ER 32 ER 32 ER 40 ER 32 ER 32 ER 40 ER 40 ER 40

Длина L2 мм 40 57 60 57 75 68 75 75 75 83 75 83 95

Ø D мм 50 50 50 68 68 85 68 68 83 85 83 85 98

Диапазон зажима мм 0,5-10 1-16 2-20 1-16 1-16 2-20 2-20 3-26 2-20 2-20 3-26 3-26 3-26

22782 № 020 725 028 730 030 032 732 735 740 040 745 045 050

Цена за 1 штуку п. з. п. з. п. з. п. з. п. з. п. з. п. з. п. з. п. з. п. з. п. з. п. з. (п. з.)

23308 Специальный ключ № – 008 010 008 010 008 010 020 010 020

Цена за 1 штуку – п. з. п. з. п. з. п. з. п. з. п. з. п. з. п. з. п. з.

h Цанговые зажимы - см. № 23320 Страница 23/9.

Для размера ER 16 используйте односторонний гаечный ключ

№ 52002 025 Страница 52/0.

№ 22782

№ 22782 020-050 = Тов. гр. 215

№ 22782 725-745 = Тов. гр. 295

№ 23308 = Тов. гр. 206

22/10 ООО ЦТП MEM тел. +380 56 378 49 05


Держатели для крепления инструмента



Важные стандартные размеры Конуса SK и штревельного болта

DIN 2080

SK 40

Ott-кольцевой паз

MAHO зажимная канавка

SK50

все размеры в мм

№ конуса

30

40

50

a ±0,2 b H12 d1 d2 a10 d7–0,1

d4 k ±0,15 l1

1,6

1,6

3,2

16,1

16,1

25,7

31,75

44,45

69,85

17,4

25,3

39,6

0

50

63

97,5

M 12

M 16

M 24

8

10

12

68,4

93,4

126,8

l7 .

16,2

22,5

35,3

DIN 69871 A

ISO 7388/B

DIN 69872

Ott-кольцевой паз

На передний конец шпинделя DIN 2079

только в комбинации с установочными C

№ крутопадающего конуса

30

40

50

a ±0,1 b H12 d1 d2 d3 H7 d5 ±0,05 d6–0,1

d8 макс f1 ±0,1 f2 мин f3 l1 l5 l6 l7

3,2

3,2

3,2

16,1

16,1

25,7

31,75

44,45

69,85

M 12

M 16

M 24

13

17

25

59,3

72,30

107,35

0 0 0 0 0 0

–0,1 –0,3 –0,3 –0,4 –0,4

50

63,55

97,50

45

50

80

11,1

11,1

11,1

35

35

35

19,1

19,1

19,1

47,8

68,4

101,75

15

18,5

30

16,4

22,8

35,5

19

25

37,7

Исполнение t

ISO 7388/B . . . . . . . . . . . . . . . . . . . . 40

50

DIN 69872 . . . . . . . . . . . . . . . . . . . . . 30

40

50

Ott-кольцевой паз . . . . . . . . . . . . . .

все размеры в мм

№ конуса

d2 d3 g6 d7 d9 l2 l3

M 16

M 24

M 12

M 16

M 24

17

25

13

17

25

12,95

19,6

9

14


18,95

29,1

13

19

28

44,5

65,5

40 M 16 17 21,1 25 53,1 25

44

54

74

16,4

25,55

24

26

34

продолжение на след. стр.



23/1

e2

e1

e1



Важные стандартные размеры конусных оправок и штревельных болтов

DIN 69871 B

Подвод хладагента через буртик инструмента.

Опционально для центрального подвода СОЖ (DIN 69871 A-D). Хладагент проводится посредством

полых стандартных болтов; отверстия, ведущие наружу, могут быть закрыты уплотнительным

винтом.

Конус № 30 40 45 50

d9 мм 4 4 5 6

e1 ± 0,1 мм 21 27 35 42

e2 макс. мм 5 5 6 7

Прочие размеры и данные - согласнo DIN 69871 A.

В случае с режущими инструментами с каналом охлаждения речь идет, как правило, об инструментах

с конусом Морзе или цилиндрическим соединительным элементом.

Представленные зажимные приспособления ограничиваются базирующими элементами с

конусом Морзе (№ 23080), цанговыми патронами (№ 23300), а также фрезерными зажимными

патронами для инструментов с хвостовиком DIN 1835 B (Weldon) № 23330 и компенсационными

зажимными патронами № 23335.

1

0-35°

0.4

1 Посредством установки устройства сопряжения в

корпус

также может применяться для формы A-D.

20°

A

6P

B


Важные стандартные размеры конусных оправок

выполнены согласнo японскому стандарту JIS B 6339 (MAS 403 BT)

Все распространенные инструментальные зажимные устройства поставляются с хвостовиками

оправки выполнены согласнo японскому стандарту JIS B 6339 (MAS 403 BT) со

склада завода.

№ конуса a ±0,1 b H12 d1 d2 d3 H7 d5 -0,1 d6 -0,05 f1 ±0,1 f3 l1 ±0,2 l6 -0,25

40 2 16,1 44,45 M 16 17 69,68 63 16,6 25 65,4 22,5

50 3 25,7 69,85 M 24 25 110 100 23,2 35 101,8 35,3

h Дополнительная информация, консультация и предложение по запросу.



d5 d1 d2 l1 l2 w α

MAS BT I M 16 15 10 60 35 45°

II M 16 15 10 60 35 30°

I M 24 23 17 85 45 45°

II M 24 23 17 85 45 30°


Короткие сверлильные и резьбонарезные патроны

Вы найдете в группе 21

23/2 ООО ЦТП MEM тел. +380 56 378 49 05




Оправки фрезерные HSK для инструментов с Конусом Морзе

Исполнение: закаленное, с прецизионной шлифовкой

Исполнение хвостовика DIN 69871 ADB* = IKZ центровой/через буртик

Допуски конических хвостовиков согласнo DIN 2080 AT 3

Предварительная балансировка G 6,3/12000 1 /мин.

Применение: для крепления инструментов с конусом Морзе и выталкивающими лапками

Конус № 40 50

Внутренний конус конус Морзе 1 2 3 4 1 2 3 4 5

Размер d мм 25 32 40 48 25 32 40 48 63

Размер A мм 50 50 70 95 45 60 65 95 105

23080 № 610 611 612 613 630 631 632 633 634


h Необходимые штревельные болты для хвостовика DIN 69871 A см. № 23690

Тов. гр. 295

Страница 23/13.

* Отверстия для формы B при поставке с резьбовыми штифтами запечатаны.

DIN 69871 ADB

для инструментов с конусом Морзе

и выталкивающими лапками

A

D


Кольца

для фрезерных оправок

Исполнение: форма A, нарезное

Материал: закаленная листовая сталь

Кол-во в упаковке: 10 шт. в зависимости от размера и ширины.

DIN 2084

Отверстие d1 C 11 мм 13 16 22 27 32 40 50

Наружный диаметр Ø d2 h 11 мм 21 25 33 39 45 54 67

Ширина b1 23135 23135 23135 23135 23135 23135 23135

мм № Цена/шт. № Цена/шт. № Цена/шт. № Цена/шт. № Цена/шт. № Цена/шт. № Цена/шт.

0,03 005 п. з. 010 п. з. 015 п. з. 020 п. з. 025 п. з. 030 п. з. – –

0,04 040 п. з. 045 п. з. 050 п. з. 055 п. з. 060 п. з. 065 п. з. 070 п. з.




0,3 180 п. з. 185 п. з. 190 п. з. 195 п. з. 200 п. з. 205 п. з. 210 п. з.

0,5 215 п. з. 220 п. з. 225 п. з. 230 п. з. 235 п. з. 240 п. з. 245 п. з.



1,5 – – 325 п. з. 330 п. з. 335 п. з. 340 п. з. 345 п. з. – –

Тов. гр. 206


Кольца


Исполнение: форма A, нарезная, в ассортименте, в пластиковом пакете

Материал: закаленная листовая сталь

DIN 2084

Кольца, ширина b1 мм 0,03 0,04 0,05 0,1 0,2 0,3 0,5 0,6 1,0 1,5

Набор I Шт. 10 10 10 10 5 5 4 3 2 1

Набор II Шт. 5 5 5 6 3 3 3 2 2 1

Отверстие d1 C 11 мм 16 22 27 32 40

Наружный диаметр Ø d2 h 11 мм 25 33 39 45 54

23136 Набор I № 116 122 127 132 140

Цена за набор п. з. п. з. п. з. п. з. п. з.

23136 Набор II № 216 222 227 232 240


Цена за комплект = цена за набор Тов. гр. 206



23/3



Кольца


Исполнение: форма B, обточенная

Материал: цементируемая сталь, закаленная, твердость по Виккерсу мин. 590 HV 30 (54 HRC)

Кол-во в упаковке: для ширины 2-6 мм: комплект из 5 шт. в зависимости от размера и ширины

DIN 2084

Отверстие d1 C 11 мм 13 16 22 27 32 40 50

Наружный диаметр Ø d3 h 11 мм 22 27 34 41 47 55 69

Ширина b2 23140 23140 23140 23140 23140 23140 23140

мм № Цена/шт. № Цена/шт. № Цена/шт. № Цена/шт. № Цена/шт. № Цена/шт. № Цена/шт.

2 005 п. з. 010 п. з. 015 п. з. 020 п. з. 025 п. з. 030 п. з. 035 п. з.





10 205 п. з. 210 п. з. 215 п. з. 220 п. з. 225 п. з. 230 п. з. 235 п. з.

20 – – 250 п. з. 255 п. з. 260 п. з. 265 п. з. 270 п. з. 275 п. з.

30 – – – – 295 п. з. 300 п. з. 305 п. з. 310 п. з. 315 п. з.

Тов. гр. 206


Кольца регулируемые


Исполнение: из стали с прочностью 600-700 Н/мм², исполнение обточенное, служат для определения

расстояния между фрезами при фрезеровании набором фрез. Цена деления шкалы

0,01 мм. Регулировка выполняется при помощи штифта.

Внутренний диаметр Ø мм 16 22 27 32 40

Наружный Ø мм 26 35 41 48 60

Ширина мин./макс. мм 12/14 14/17 14/17 17/21 16/20

23142 № 010 020 030 040 050

Цена за 1 штуку (п. з.) п. з. п. з. п. з. п. з.

Тов. гр. 206


Концевые фрезерные оправки

Исполнение: закаленное HRC 60 ± 2 (HV 700 ± 50). Глубина закалки 0,8 мм ± 0,2, вороненое

Исполнение хвостовика DIN 69871 ADB* = IKZ центровой/через буртик, допуски конических

хвостовиков согласнo DIN 2080 AT 3


С прочно закрепленными поводками и увеличенным диаметром прилегания для крепления

резцовых и фрезерных головок с поперечной канавкой DIN 1880

Материал:легированная цементируемая сталь с прочностью при растяжении в середине мин.

800 Н/мм²

Применение: c торцевой подачей СОЖ для резцовых головок с внутренней подачей хладагента

Поставка: с натяжным болтом

Конус № 40 50

Диаметр оправки Ø D1 h 6 мм 16 22 27 32 40 22 27 32 40** 60**

Длина оправки L1 мм 17 19 21 24 27 19 21 24 27 40

Диаметр буртика Ø D мм 38 48 58 78 88 48 58 78 88 129

Размер A мм 35 35 40 50 50 35 40 50 50 70

23150 № 611 612 613 614 615 631 632 633 634 635



** с 4 дополнительными резьбовыми отверстиями согласнo DIN 2079.



Тов. гр. 295

A

A

L1

0.003 A

0.008 A

d1

D


Комбинированные концевые фрезерные оправки


Исполнение хвостовика DIN 69871 A, допуски конических хвостовиков согласнo DIN 2080 AT 3


Поставка: с крепежным болтом, призматической шпонкой и поводковым кольцом

Конус № 40 50

Размер A мм 55 55 55 60 60 55 55 55 55 55

Размер d мм 16 22 27 32 40 16 22 27 32 40

Размер d1 мм 32 40 48 58 70 32 40 48 58 70

Размер L3 мм 17 19 21 24 27 17 19 21 24 27

23155 № 611 612 613 614 615 630 631 632 633 634




Тов. гр. 295

A

L3

d1

D

23/4 ООО ЦТП MEM тел. +380 56 378 49 05




Комбинированные концевые фрезерные оправки

Исполнение: закаленное HRC 60 ± 2 (HV 700 ± 50), глубина закалки 0,8 мм ± 0,2, вороненое.

Исполнение хвостовика выполнены согласнo японскому стандарту JIS B 6339 (MAS 403 BT),

допуски конических хвостовиков согласнo DIN 2080 AT 3


Материал: легированная цементируемая сталь с прочностью при растяжении в середине мин.

800 Н/мм².

Поставка: с крепежным болтом, призматической шпонкой и поводковым кольцом.

Конус № 40

Размер A мм 55 55 55 60 60

Размер d1 мм 16 22 27 32 40

Диаметр буртика Ø D мм 32 40 48 58 70

Размер L3 мм 17 19 21 24 27

23155 № 711 712 713 714 715


Тов. гр. 295


Оправки фрезерные для фрез с креплением резьбой

Исполнение: закаленное HRC 60 ± 2 (HV 700 ± 50). Глубина закалки 0,8 мм ± 0,2, вороненое



Предварительная балансировка G 6,3/120001/мин


800 Н/мм²

Применение: для фрез с креплением резьбой № 16026, 16032, 16035, 16120, 16141

L

d2

d1

D


Резьба M M 6 M 8 M 10 M 12 M 16 M 6 M 8 M 10 M 6 M 8 M 10 M 12 M 16 M 8 M 10 M 12 M 16

Диаметр зажимного мм 6,5 8,5 10,5 12,5 17 6,5 8,5 10,5 6,5 8,5 10,5 12,5 17 8,5 10,5 12,5 17

устройства Ø d1

Минимальный диаметр Ø d2 мм 10 13 18 21 29 10 13 18 10 13 18 21 29 13 18 21 29

Максимальный диаметр Ø D мм 13 15 25 24 29 20 23 23 23 23 28 31 34 25 32 36 40

Длина хвостовика L мм 25 25 25 25 25 50 50 50 75 75 75 75 75 100 100 125 125

Установочный размер = мм 44 44 44 44 44 69 69 69 94 94 94 94 94 119 119 144 144

размер A

23170 № 610 611 612 613 614 640 641 642 650 651 652 653 654 661 662 663 664

Цена за 1 штуку п. з. п. з. п. з. п. з. п. з. п. з. п. з. п. з. п. з. п. з. п. з. п. з. п. з. п. з. п. з. п. з. п. з.


Тов. гр. 295

h Необходимые штревельные болты для хвостовика DIN 69871 A см. № 23690 Страница 23/13.

Крепежные болты


для концевых фрезерных оправок

Исполнение: улучшенная сталь до мин. 900 Н/мм². Стандартное исполнение: Правая резьба

Материал: улучшенная кованная сталь

Минимальное кол-во: 5 шт.

Для диаметра оправки Ø мм 10 13 16 22 27 32 40 50

Резьба d1 мм M 5 M 6 M 8 M 10 M 12 M 16 M 20 M 24

Диаметр головки Ø d2 мм 14 17 20 28 35 42 52 63

Длина резьбы l мм 10 12 16 18 22 26 30 36

Высота головки k мм 4 5 6 7 8 9 10 12

23185 № 010 020 030 040 050 060 070 080


Тов. гр. 206

DIN 6367

Ключи



Исполнение: улучшенное до мин. 1200 Н/мм², сварное соединение

Материал: Улучшенная сталь

Для диаметра оправки Ø мм 10 и 13 16 22 27 32 40 50

Общая длина мм 160 180 200 225 250 280 315

Высота головки h мм 16 20 25 32 36 40 45

23190 № 013 016 022 027 032 040 050

Цена за 1 штуку п. з. п. з. п. з. п. з. п. з. п. з. п. з.

Тов. гр. 206

DIN 6368



23/5



Крепежные болты


Исполнение: с внутренним шестигранником; благодаря различному шагу двух видов резьбы,

расположенных на болте, достигается очень высокая сила зажима. Винт не сможет ослабнуть сам.

Для фрезерной оправки Ø мм 16 22 27 32 40 50

Диаметр резьбы Ø d1 M 8 10 12 16 20 24

Диаметр головки Ø d2 мм 20 28 35 42 52 63

Длина резьбы мм 13 14,4 17,5 20,5 24 28,5

Высота головки k мм 7 8 9 10 11 13

Раствор ключа s мм 5 6 8 10 12 14

23195 № 010 020 030 040 050 060


Тов. гр. 206

Поводковые кольца в стандартном исполнении


для концевых фрезерных оправок № 23155-23159 и 23168

Исполнение: закаленное, мин. 56 HRC, параллельная шлифовка. Ширина колец приведена в

соответствие с длинами зажимов цилиндрическо-торцовых фрез согласнo DIN 1880, параллельность

поверхностей a = 0,004 мм.

Материал: цементируемая сталь с прочностью при растяжении в середине после закалки на

мартенсит мин. 800 Н/мм²


Внутренний диаметр Ø d1 A 11 мм 13 16 22 27 32 40

№ 23200 Исп. стандартное a мм 10 10 12 12 14 14

Поводок h, -IT 11/b, h 11 мм 4,5/8 5/8 5,6/10 6,3/12 7/14 8/16

Наружный диаметр Ø d3 мм 28 32 40 48 58 70

23200 № 010 020 030 040 050 060


Тов. гр. 206

DIN 6366

Поводковые шпонки DIN 2079


Исполнение: закаленное, мин. 56 HRC, поверхности b2 отшлифованы

Материал: цементируемая сталь с прочностью при растяжении в середине после закалки на

мартенсит мин. 800 Н/мм²


Для конуса № 30 40 50

Ширина b2 h 5 мм 15,9 15,9 25,4

Высота H мм 16 16 25

Длина k мм 16,5 19,5 26,5

23210 № 010 020 030


Тов. гр. 206

23/6 ООО ЦТП MEM тел. +380 56 378 49 05




Фрезерные зажимные патроны

для цанг DIN 6388

№ 23290 ORTLIEB Фрезерные цанговые патроны патроны без цанг, со встроенным, регулируемым продольным упорным винтом.

№ 23295 o Фрезерные цанговые патроны патроны без цанг, со встроенным, регулируемым продольным упорным винтом.

№ 52100 Специальный ключ

Поставка: с зажимной гайкой.

DIN 6391

A

A

D

D

DIN 2080

DIN 69871 A

Исполнение хвостовика DIN 2080 DIN 69871 A

Конус № 30 40** 40** 40** 50 40 40 40 40 50

Диапазон зажима мм 2-16 2-25 2-25 4-32 4-32 2-16 2-25 4-32 4-32 4-32

Диаметр натяжной гайки Ø D мм 43 60 60 72 72 43 60 72 72 72

Размер A* мм 49 60 63 82 68 70 70 80 90 80

23290 ORTLIEB № 010 800 – 805 030 510 512 513 – 531

Цена за 1 штуку п. з. п. з. – п. з. (п. з.) (п. з.) (п. з.) п. з. – п. з.

23295 o № – – 010 – – 610 612 – 613 –

Цена за 1 штуку – – п. з. – – п. з. п. з. – п. з. –

Ключ для зажимных гаек Ø мм 40-42 58-62 68-75 40-42 58-62 68-75

Толщина мм 5 7 7 5 7 7

Длина мм 170 240 240 170 240 240

52100 № 060 090 100 060 090 100


* при зажиме максимального диаметра.

** с кольцевым пазом


№ 23290 = Тов. гр. 218

№ 23295 = Тов. гр. 295

№ 52100 = Тов. гр. 532


Зажимные гайки

для фрезерных цанговых патронов № 23285, 23290 и 23295

Диапазон зажима мм 2-16 2-25 4-32

Диаметр натяжной гайки Ø D мм 43 60 72

23290 № 916 925 932




Комплекты цанг OZ, в картонной коробке

для инструментов с цилиндрическим хвостовиком

Подходят для фрезерных зажимных патронов № 23285/23290/23295/22780 и ускорительных

фрезерных головок № 23275.

Тип 410 E 444 E

диапазоно зажима мм 2-16 2-25

В наборе шт. 15 24

23291 № 410 444

Цена за набор п. з. п. з.


DIN ISO 10897



23/7



Цанговые зажими OZ

DIN ISO 10897

для инструментов с цилиндрическим хвостовиком

№ 23291 o Цанговые зажимы OZ, с односторонним шлицем, подходят для фрезерных зажимных патронов

№ 23285/23290/23295/22780 и ускорительных фрезерных головок № 23275

№ 23293 o Цанговые зажимы OZ, с двойным шлицем, для зажима сверл по ленточке, диапазон зажима до 0,5 мм меньше номинального

диаметра, подходят для фрезерных цанговых патронов, № 23285/23290/23295/22780.

для диапазонов зажима

2-16 мм

D = 25,5 мм

L = 40 мм

тип 410 E

№ 23291 № 23293


2-25 мм

D = 35,5 мм

L = 52 мм

тип 444 E


4-32 мм

D =44 мм

L = 60 мм

тип 450 E

для диапазона зажима

2-16 мм

D = 25,5 мм

L = 40 мм

тип 415 E


2-25 мм

D = 35,5 мм

L = 52 мм

тип 462 E


6-32 мм

D = 44 мм

L = 60 мм

тип 467 E

Цангa зажимы Ø 23291 23291 23291 23293 23293 23293

мм № Цена/шт. № Цена/шт. № Цена/шт. № Цена/шт. № Цена/шт. № Цена/шт.

2 003 п. з. 047 п. з. – – 001 п. з. 010 п. з. – –

2,5 – – – – – – 002 п. з. 011 п. з. – –

3 006 п. з. 048 п. з. – – 004 п. з. 013 п. з. – –

3,5 – – – – – – 005 п. з. 014 п. з. – –

4 009 п. з. 051 п. з. 116 п. з. 007 п. з. 016 п. з. – –

4,5 – – – – – – 008 п. з. 017 п. з. – –

5 012 п. з. 054 п. з. 117 п. з. 003 п. з. 019 п. з. – –

5,5 – – – – – – 006 п. з. 020 п. з. – –

6 015 п. з. 057 п. з. 120 п. з. 009 п. з. 072 п. з. 022 п. з.

6,5 – – – – – – 012 п. з. 075 п. з. – –

7 018 п. з. 060 п. з. – – 015 п. з. 078 п. з. – –

7,5 – – – – – – 018 п. з. 081 п. з. – –

8 021 п. з. 063 п. з. 126 п. з. 021 п. з. 084 п. з. 028 п. з.

8,5 – – – – – – 024 п. з. 087 п. з. – –

9 024 п. з. 066 п. з. 129 п. з. 027 п. з. 090 п. з. – –

9,5 – – – – – – 030 п. з. 093 п. з. – –

10 027 п. з. 069 п. з. 132 п. з. 033 п. з. 096 п. з. 213 п. з.

10,5 – – – – – – 036 п. з. 099 п. з. – –

11 030 п. з. 072 п. з. – – 039 п. з. 102 п. з. – –

11,5 – – – – – – 042 п. з. 105 п. з. – –

12 033 п. з. 075 п. з. 138 п. з. 045 п. з. 108 п. з. 225 п. з.

12,5 – – – – – – 048 п. з. 111 п. з. – –

13 036 п. з. 078 п. з. 141 п. з. 051 п. з. 114 п. з. – –

13,5 – – – – – – 054 п. з. 117 п. з. – –

14 039 п. з. 081 п. з. 144 п. з. 057 п. з. 120 п. з. 237 п. з.

14,5 – – – – – – – – 123 п. з. – –

15 042 п. з. 084 п. з. – – 063 п. з. 126 п. з. 243 п. з.

15,5 – – – – – – – – 129 п. з. – –

16 045 п. з. 087 п. з. 150 п. з. 069 п. з. 132 п. з. 249 п. з.

17 – – 090 п. з. – – – – 138 п. з. – –

17,5 – – – – – – – – 141 п. з. – –

18 – – 093 п. з. 156 п. з. – – 144 п. з. 261 п. з.

19 – – 096 п. з. 159 п. з. – – 150 п. з. – –

20 – – 099 п. з. 162 п. з. – – 156 п. з. 273 п. з.

21 – – 102 п. з. – – – – 162 п. з. – –

22 – – 105 п. з. – – – – 168 п. з. – –

23 – – 108 п. з. – – – – 174 п. з. – –

24 – – 111 п. з. 174 п. з. – – 180 п. з. 297 п. з.

25 – – 114 п. з. 177 п. з. – – 186 п. з. 303 п. з.

26 – – – – 180 п. з. – – – – – –

28 – – – – 186 п. з. – – – – 321 п. з.

30 – – – – 192 п. з. – – – – 333 п. з.

32 – – – – 198 п. з. – – – – 345 п. з.

h 23293 Исполнение с шлицами для внутреннего подвода СОЖ - по запросу. Тов. гр. 218

23/8 ООО ЦТП MEM тел. +380 56 378 49 05




Фрезерные цанговые патроны тип ER


Исполнение хвостовика DIN 69871 ADB* = IKZ центровой/через буртик, без упорного винта



Конус № 40 50

Размер A мм 70 80 63 100 60 100 160 70 80

Размер ER 32 ER 40 ER 16** ER 16** ER 25 ER 25 ER 16** ER 32 ER 40

Диапазон зажима мм 2-20 3-26 0,5-10 0,5-10 1-16 1-16 0,5-10 2-20 3-26

Размер d мм 50 63 32 32 42 42 32 50 63

23300 № 610 611 612 613 616 617 618 630 631



Тов. гр. 295

** Подходящие ключи в стандартном исполнении для ER 16 см. № 23308 216.



Цанговые зажимы см. № 23320 Страница 23/10.

A

A

DIN 69871 ADB

d2

0.005 A


Фрезерные цанговые патроны тип ER

Исполнение: закаленное HRC 60 ± 2 (HV 700 ± 50), глубина глубина закалки 0,8 мм ± 0,2,

вороненое.

Исполнение хвостовика выполнены согласнo японскому стандарту JIS B 6339 (MAS 403 BT), IKZ

центровой, без упорного винта




800 Н/мм²

Конус № 40 50

Размер A мм 70 80 80

Размер ER 32 ER 40 ER 40

Диапазон зажима мм 2-20 3-26 3-26


23300 № 710 711 730


С внутренним подводом СОЖ через буртик, форма AD/B Тов. гр. 295

A

D


Цанги, тип ER - допуски на радиальное биение DIN ISO 15488

D

L

H7

Допуск на радиальное биение

номинального диаметра DIN ISO 15488

выше до Класс 2, типовое исполнение *

мм

1 1,6 6 0,015

1,6 3 10

3 6 16

6 10 25

10 18 40 0,020

18 26 50

h * UP=ультрапрецизионное исполнение с допуском на радиальное биение

Тов. гр. 206

< 0,01 мм - по запросу.

Промежуточные размеры с шагом 0,5 мм - по запросу.



23/9



Цанговые зажимы тип ER

для фрезерных зажимных патронов № 23300, 23304, 23305

Применение: Для инструментов с цилиндрическим хвостовиком.

Исполнение: с двойным конусом, двусторонним шлицем, отводной канавкой.

При отвинчивании гайки цанга вытягивается из зажимного патрона посредством эксцентрикового кольца.

Преимущества: многодиапазонные цанги для захвата инструментов с диаметром макс. на 1 мм меньше номинального

диаметра, отсутствие дополнительных расходов и необходимости хранения на складе инструментов с промежуточными

размерами, большая эффективная длина зажима и сила зажима благодаря двойному шлицу, исключены

сминающие движения фрезы, благодаря этому высокая точность при обработке резанием и продолжительный срок

службы, возможно снятие короткой стружки спиральными сверлами.

Диапазон

зажима

тип ER 11

диап. зажима 1-7 мм

Ø D = 11,5 мм

Длина L = 18 мм

тип ER 16

диап. зажима 0,5-10 мм

Ø D = 17 мм

Длина L = 27,5 мм

тип ER 20


Ø D = 21 мм


тип ER 25


Ø D = 26 мм


тип ER 32


Ø D = 33 мм


DIN ISO 15488

тип ER 40


Ø D = 41 мм


тип 4008 E тип 426 E тип 428 E тип 430 E тип 470 E тип 472 E

Диаметр зажима

Ø d

23320 23320 23320 23320 23320 23320

мм № Цена/шт. № Цена/шт. № Цена/шт. № Цена/шт. № Цена/шт. № Цена/шт.

1 011 п. з. 101 п. з. – – – – – – – –

2 012 п. з. 102 п. з. 202 п. з. 252 п. з. – – – –

3 013 п. з. 103 п. з. 203 п. з. 253 п. з. 303 п. з. – –

4 014 п. з. 104 п. з. 204 п. з. 254 п. з. 304 п. з. 404 п. з.

5 015 п. з. 105 п. з. 205 п. з. 255 п. з. 305 п. з. 405 п. з.

6 016 п. з. 106 п. з. 206 п. з. 256 п. з. 306 п. з. 406 п. з.

7 017 п. з. 107 п. з. 207 п. з. 257 п. з. 307 п. з. 407 п. з.

8 – – 108 п. з. 208 п. з. 258 п. з. 308 п. з. 408 п. з.

9 – – 109 п. з. 209 п. з. 259 п. з. 309 п. з. 409 п. з.

10 – – 110 п. з. 210 п. з. 260 п. з. 310 п. з. 410 п. з.

11 – – – – 211 п. з. 261 п. з. 311 п. з. 411 п. з.



14 – – – – – – 264 п. з. 314 п. з. 414 п. з.

15 – – – – – – 265 п. з. 315 п. з. 415 п. з.

16 – – – – – – 266 п. з. 316 п. з. 416 п. з.

17 – – – – – – – – 317 п. з. 417 п. з.

18 – – – – – – – – 318 п. з. 418 п. з.

19 – – – – – – – – 319 п. з. 419 п. з.

20 – – – – – – – – 320 п. з. 420 п. з.

21 – – – – – – – – – – 421 п. з.

22 – – – – – – – – – – 422 п. з.

23 – – – – – – – – – – 423 п. з.

24 – – – – – – – – – – 424 п. з.

25 – – – – – – – – – – 425 п. з.

26 – – – – – – – – – – 426 п. з.

h Цанги для нарезания резьбы - см. № 21 575 Страница 23/10. Тов. гр. 295


Комплекты цанг тип ER, в деревянном футляре

для фрезерных цанговых патронов № 23300, 23305

Применение: Для инструментов с цилиндрическим хвостовиком.

Тип 426 E 428 E 430 E 470 E 472 E

тип ER 16

диап. зажима 0,5-10 мм

Ø D = 17 мм


тип ER 20


Ø D = 21 мм


тип ER 25


Ø D = 26 мм


тип ER 32


Ø D = 33 мм


тип ER 40


Ø D = 41 мм


23320 № 116 220 275 332 430


Тов. гр. 295


Цанги, тип ER

для нарезания резьбы, с внутренним четырехгранником против проворачивания

Применение: для зажима метчиков с цилиндрическим хвостовиком и четырехгранником.

Использование в цанговых патронах № 22 782 Страница 22/10 и № 23 300 Страница 23/9. Для

станков с синхронной подачей.

Размер Для

резьбы D2 L D1 vSW 21575 Размер Для

резьбы D2 L D1 vSW 21575

мм мм мм мм № Цена/

шт.

мм мм мм мм № Цена/

шт.

ER 16

M 10

4 - M 4,5 3,4 104 п. з.

4,5 3,4 304 п. з.

17 27,5 6,0 4,9 106 п. з. 6,0 4,9 306 п. з.

7,0 5,5 107 п. з. 7,0 5,5 307 п. з.

4,5 3,4 254 п. з. 8,0 6,2 308 п. з.

6,0 4,9 256 п. з.

ER 32

M 20

4 - M 9,0 7,0 309 п. з.

32 40

7,0 5,5 257 п. з. 10,0 8,0 310 п. з.

ER 25

M 16

4 - M 8,0 6,2 258 п. з. 11,0 9,0 311 п. з.

25 34

9,0 7,0 259 п. з. 12,0 9,0 312 п. з.

10,0 8,0 260 п. з. 14,0 11,0 314 п. з.

11,0 9,0 261 п. з. 16,0 12,0 316 п. з.

12,0 9,0 262 п. з.

h Цанги, тип ER DIN 6499B, для цилиндрических хвостовиков - см. № 23320 Страница 23/9. Тов. гр. 218

Поставка без метчиков

23/10 ООО ЦТП MEM тел. +380 56 378 49 05




Короткие цанговые патроны Система ERICKSON

с цилиндрическим хвостовиком – особо тонкое исполнение

Исполнение:

Прочность при растяжении в середине мин. 800 Н/мм²

закаленное 670 ± 40 HV (58±2 HRC)

С регулируемым продольным упором.

Возможен зажим сверл.

Использование: для обрабатывающих станков и центров с ЧПУ.

№ 300-325

Размер DKS DK 30 DK 20 DK 10

Зажимное устройство для хвостовика Ø d мм 8 12 12 20 20 25 25

Диапазон зажима мм 1-4 1-6,5 1-6,5 1-10 1-10 2,5-14,5 2,5-14,5

Цанги Тип DKS DK 30 DK 30 DK 20 DK 20 DK 10 DK 10

Размер L1 мм 100 76 140 76 140 76 140

Размер A мм 32 36 36 44 44 49 49

Размер L4 мин./макс. мм 20/42 38/99 43/105 41/107 41/178 55/107 55/120

Размеры Ø D/SW мм 10/9 14/13 14/13 21/19 21/19 27/24 27/24

23325 № 295 300 305 310 315 320 325


Запасная зажимная гайка DKS DK 30 DK 20 DK 10

23325 № 410 420 430 440


h Цанговые зажимы - см. № 23326. Тов. гр. 218


Цанги

для коротких зажимных патронов № 23325

Исполнение: многодиапазонные цанговые зажимы для выполнения зажима ниже номинального

диаметра.

Для патронов

с диапазоном

зажима

- Диаметр

зажима Ø

23326 Для патронов


зажима



23326 Для патронов


зажима



23326

мм Тип мм № Цена/шт. мм Тип мм № Цена/шт. мм Тип мм № Цена/шт.

1 020 п. з.

1 101 п. з.

4,5 205 п. з.

1,25 021 п. з. 1,5 102 п. з. 5 206 п. з.

1,5 022 п. з. 2 103 п. з. 5,5 207 п. з.

1,75 023 п. з. 2,5 104 п. з. 6 208 п. з.

2 024 п. з. 3 105 п. з. 6,5 209 п. з.

1-4 DKS 2,25 025 п. з. 3,5 106 п. з. 7 210 п. з.

2,5 026 п. з. 4 107 п. з. 7,5 211 п. з.

3 028 п. з. 4,5 108 п. з. 8 212 п. з.


3,5 030 п. з. 1-10 DK 20 5,5 110 п. з. 9 214 п. з.

4 032 п. з. 6 111 п. з. 2,5-14,5 DK 10 9,5 215 п. з.





3 005 п. з. 8,5 116 п. з. 12 220 п. з.

1-6,5 DK 30

3,5 006 п. з. 9 117 п. з. 12,5 221 п. з.

4 007 п. з. 9,5 118 п. з. 13 222 п. з.

4,5 008 п. з. 10 119 п. з. 13,5 223 п. з.

5 009 п. з.

2,5 201 п. з. 14 224 п. з.

5,5 010 п. з. 3 202 п. з. 14,5 225 п. з.

2,5-14,5 DK 10

6 011 п. з. 3,5 203 п. з.

6,5 012 п. з. 4 204 п. з.



Держатель метчиков с цилиндрическим хвостовиком

Применение: для крепления метчиков. Метчик устанавливается в держатель для обеспечения

безопасности работы.

Размер d мм 16 20

Размер d1 x sw мм 3,5 x 2,7 4,0 x 3,0 4,5 x 3,4 6,0 x 4,9 7,0 x 5,5 8,0 x 6,2 9,0 x 7,0

Длина L мм 56 56 56 56 58 58 58

23329 № 403 404 405 406 507 508 509



Размер d1 x sw мм 10,0 x 8,0 11,0 x 9,0 12,0 x 9,0 14,0 x 11,0 16,0 x 12,0 18,0 x 14,0

Длина L мм 58 66 66 70 70 70

23329 № 510 611 612 714 716 718


Тов. гр. 295

L

d1

D



23/11



Поверхностные зажимные патроны

Исполнение: закаленное 60 ± 2 HRC (HV 700 ± 50 HV), глубина глубина закалки 0,8 мм ± 0,2,

вороненое.

Исполнение хвостовика выполнены согласнo японскому стандарту JIS B 6339 (MAS 403 BT), IKZ





800 Н/мм².

A

d1

D


Размер A мм 50 50 63 63 63 63 90 100

Размер d1 мм 6 8 10 12 16 20 25 32

Размер d мм 25 28 35 42 48 50 63 72

23330 № 710 711 712 713 714 715 716 717


С внутренним подводом СОЖ через буртик, форма AD/B Тов. гр. 295


Фрезерные зажимне патроны с каналом охлаждения вдоль посадочного

отверстия

Исполнение: закаленное, 700±50 HV (60±2 HRC), конус и посадочное отверстие отшлифованы

Исполнение хвостовика DIN 69871 ADB* = IKZ центровой/через буртик



Материал: цементируемая сталь с прочностью при растяжении в середине мин. 800 Н/мм²

Применение: для крепления инструментов с цилиндрическим хвостовиком и боковой зажимной

лыской согласнo DIN 1835 B (Weldon)

A

d1

D

Конус № 40 50

Отверстие d1 мм 6 8 10 12 16 20 25 8 10 12 16 20 25

Размер A мм 50 50 50 50 63 63 100 63 63 63 63 63 80

Размер d мм 25 28 35 42 48 52 65 28 35 42 48 52 65

23330 DIN 69871 B № 910 911 912 913 914 915 916 931 932 933 934 935 936

Цена за 1 штуку п. з. п. з. п. з. п. з. п. з. п. з. п. з. (п. з.) (п. з.) п. з. п. з. п. з. (п. з.)


h Необходимые штревельные болты для хвостовика DIN 69871 B см. № 23692 Страница 23/14.

Тов. гр. 295







A

d1

D


Размер A мм 35 35 35 50 50 50 50 50 63 63 63 65 100 100 100

Размер d1 мм 16 20 25 6 8 10 12 14 16 18 20 32 6 8 10

Размер d мм 45 50 50 25 28 35 42 44 48 50 52 50 25 28 35

23330 № 624** 625** 626** 610 611 612 613 618 614 619 615 627** 650 651 652

Цена за 1 штуку п. з. п. з. п. з. п. з. п. з. п. з. п. з. п. з. п. з. п. з. п. з. п. з. п. з. п. з. п. з.


Размер A мм 100 100 100 100 100 100 100 160 160 160 160 160 160 160 160

Размер d1 мм 12 14 16 18 20 25 32 6 8 10 12 16 20 25 32

Размер d мм 42 44 48 50 52 65 72 25 28 35 42 48 52 65 72

23330 № 653 658 654 659 655 616 617 660 661 662 663 664 665 666 667

Цена за 1 штуку п. з. п. з. п. з. п. з. п. з. п. з. п. з. п. з. п. з. п. з. п. з. п. з. п. з. (п. з.) п. з.


** короткоe исполнение поставляется только в форме AD


Тов. гр. 295




Исполнение хвостовика DIN 69871 ADB* = IKZ центровой/через буртик, допуски конических хвостовиков согласнo DIN 2080 AT 3



Размер A мм 63 63 63 63 63 63 63 63 80 100 100 100 100 100 120

Размер d1 мм 6 8 10 12 14 16 18 20 25 10 12 16 20 32 25

Размер d мм 25 28 35 42 44 48 50 52 65 35 42 48 52 72 65

23330 № 630 631 632 633 638 634 639 635 636 642 643 644 645 637 646

Цена за 1 штуку п. з. п. з. п. з. п. з. п. з. п. з. п. з. п. з. п. з. п. з. п. з. п. з. п. з. п. з. п. з.



Тов. гр. 295

23/12 ООО ЦТП MEM тел. +380 56 378 49 05


Патроны фрезерные термоусадочные


Цанговые зажимы

Применение: для непосредственного крепления в машинном шпинделе, фрез с цилиндрическим

хвостовиком.

№ 004-025 с кольцевым пазом.


Диаметр зажима Ø мм 4 5 6 8 10 12 14

23340 Резьба M 16 № 004 005 006 008 010 012 014


23340 Резьба S 20 x 2 № 204 205 206 208 210 212 214



Диаметр зажима Ø мм 16 18 20 22 24 25

23340 Резьба M 16 № 016 018 020 022 024 025


23340 Резьба S 20 x 2 № 216 218 220 222 224 225



Резьба M 16

Резьба S 20 x 2


Очиститель

Для очистки приспособлений для зажима инструмента на машинном шпинделе, конических

втулок или конусных калибров.

Конический КМ/SK конус Морзе КМ 2КМ 3КМ 4 конус Морзе КМ 6 SK 30 SK 40 SK 50 SK 60

хвостовик

1

5

23500 № 010 020 030 040 050 060 100 110 120 130

Цена за 1

п. з. п. з. п. з. п. з. п. з. п. з. п. з. п. з. п. з. п. з.

штуку

h Очистители для HSK - см. № 23 780 Страница 23/16 Тов. гр. 206



Упорная резьба

DIN 69872 A

с отверстием и О-образным

кольцом

ISO 7388 B



кольцевая канавка Ott



MAS BT

Обозначение Упорная резьба S 20x2 DIN 69872 A ISO 7388 B Кольцевая канавка

Ott*

Для конуса № 40 30 40 50 40 50 40 50 40

d5 M16 M12 M 16 M 24 M 16 M 24 M 16 M 24 M16

d1 мм S 20 x 2 13 19 28 18,95 29,1 25,3 39,6 15

d2 мм – 9 14 21 12,95 19,6 21,1 32 10

L1 мм 53 44 54 74 44,5 65,5 53,2 65,1 60

L2 мм 25 24 26 34 16,4 25,55 25 25,1 35

α – 15° 15° 15° 45° 45° 15° 90° 45°

23690 № 010 500 501 503 510 515 520 525 700


* на передних концах шпинделя DIN 2079 только в сочетании со специальными установочными шпонками. Тов. гр. 206

MAS BT



23/13

Оправки фрезерные с полым коротким коническим хвостовиком HSK


Штревельные болты длинные

для комбинированных втулок DIN 69871 A № 23082

Обозначение DIN 69872

Для SK 40 x КМ 2 SK 40 x КМ 3 SK 40 x КМ 4

d1 19 19 19

d5 M10 M12 M16

L1 99 102 115

23691 № 505 506 507


Обозначение

ISO 7388 B

Для SK 40 x КМ 2 SK 40 x КМ 3 SK 40 x КМ 4

d1 18,95 18,95 18,95

d5 M10 M12 M16

L1 89,4 92,4 105,4

23691 № 510 511 512


* для шпинделя DIN 2079 только в сочетании со специальными установочными шпонками. Тов. гр. 206

длинный натяжной болт ISO 7388 B



Без отверстия, с О-образным кольцом, уплотненный

Обозначение DIN 69872 B ISO 7388 B

Конус № 40 50 40

G M 16 M 24 M 16

d1 мм 19 28 18,95

L мм 54 74 44,5

23692 № 901 903 910


Тов. гр. 206


Отличительные признаки разных форм

форма A

Предпочтительное исполнение для обрабатывающих

центров!

U Автоматическая смена инструмента

U Поводковые канавки на конце конуса

U Центральная подача СОЖ через автоматическое

зажимное устройство посредством охлаждающей

трубки.

форма C

Как и форма A, но для ручной смены инструмента!

Используется в качестве модульного инструмента.

U Центральная подача СОЖ через зажимное устройство,

уплотнение без охлаждающей трубки.

форма B

Для посадочных мест на шпинделе с маленьким

диаметром конуса и большим диаметром опоры!

Используется преимущественно в качестве базирующих

элементов на токарном станке.

U Автоматическая смена инструмента

U Поводковые канавки на наружном диаметре буртика

U Центральная подача хладагента через автоматическое

зажимное устройство посредством охлаждающей

трубки или на выбор через буртик инструмента.

форма D

Как и форма B, но для ручной смены инструмента! До

сих пор применялась редко.

U Центральная подача СОЖ через зажимное устройство,

уплотнение без охлаждающей трубки или опционально

через буртик инструмента.

форма E

Как и форма A, но абсолютно симметричная, без

поводковых канавок, подходит для высокоскоростной

обработки!

форма F

Как и форма B, но абсолютно симметричная, без

поводковых канавок, в настоящее время используется

в деревообработке!

форма A / C / E

форма B / D / F

Диаметр буртика Ø = номинальный Диаметр конуса Ø Длина хвостовика Диаметр буртика Ø = номинальный Диаметр конуса Ø Длина хвостовика

размер

размер

d1 d2 l1 d1 d2 l1

25 19 13 40 24 16

32 24 16 50 30 20

40 30 20 63 38 25

50 38 25 80 48 32

63 48 32 100 60 40

80 60 40 125 75 50

100 75 50 160 95 63

125 95 63

160 120 80



Для автоматической смены инструмента, дополнительно с подводящим отверстием СОЖ.

DIN 69893 A

23/14 ООО ЦТП MEM тел. +380 56 378 49 05




Оправки фрезерные для инструментов с конусом Морзе

С предварительной балансировкой G 6,3 до 12000 1 /мин.

Исполнение: Полый конус согласнo DIN 69893-1 форма A.

Применение: крепление инструментов с Конусом Морзе и выталкивающими лапками.

HSK A/d мм 63

Конус Морзе конус Морзе 1 2 3 4

Размер d1 мм 25 32 40 48

Размер A мм 100 120 140 160

23720 № 651 652 653 654

Цена за 1 штуку (п. з.) п. з. п. з. (п. з.)

Тов. гр. 295


Оправки цанговые

для цанг ER/ESX DIN 6499


С точной балансировкой G 2,5/15000 1 /мин.

№ 051-055 DIEBOLD

№ 651-655 o

Применение: зажим инструментов с цилиндрическим хвостовиком в цанговом зажиме

Поставка: с затяжной гайкой и продольным упорным винтом


Размер d1 мм 28 42 50 63

Размер A мм 100 80 100 120

Для цанг Тип 426E/ER16 430E/ER25 470E/ER32 472E/ER40

Диапазон зажима мм 0,5-10 0,5-16 2-20 3-26

23725 № 051 053 054 055

Цена за 1 штуку (п. з.) (п. з.) (п. з.) (п. з.)


Размер d1 мм 28 40 50 63

Размер A мм 100 100 100 120

Для цанг Тип ER 16 ER 25 ER 32 ER 40

Диапазон зажима мм 1-10 1-16 2-20 4-26

23725 № 651 653 654 655


№ 051-055 = Тов. гр. 290; № 651-655 = Тов. гр. 295


Фрезерные зажимне патроны Weldon


№ 050-059 DIEBOLD

№ 650-659 o

С точной балансировкой G 2,5/15000 1 /мин.

Применение: крепление инструментов с цилиндрическим хвостовиком и боковой зажимной

лыской DIN 1835 B.

Поставка: со стяжным винтом (винтами)


Размер d1 мм 6 8 10 12 14 16 18 20 25 32

Размер d2 мм 25 28 35 42 44 48 50 52 65 72

Размер A мм 65 65 65 80 80 80 80 80 110 110

23730 № 050 051 052 053 054 055 056 057 058 059

Цена за 1 штуку (п. з.) (п. з.) (п. з.) (п. з.) (п. з.) (п. з.) (п. з.) (п. з.) (п. з.) (п. з.)

23730 № 650 651 652 653 654 655 – 657 658 659

Цена за 1 штуку п. з. п. з. п. з. п. з. (п. з.) п. з. – п. з. п. з. п. з.

№ 050-059 = Тов. гр. 290; № 650-659 = Тов. гр. 295


Концевые фрезерные оправки с шпоночным пазом DIN 6357

Исполнение: Полый конус согласнo DIN 69893-1 форма A, с увеличенным буртиком.

Применение: крепление цилиндрическо-торцовых фрез DIN 841 + DIN 842 с продольной канавкой.


Размер d1 мм 16 22 27 32 40

Размер d мм 38 48 58 78 88

Размер A мм 50 50 60 60 60

Размер L1 мм 17 19 21 24 27

23744 № 051 052 053 054 055


Тов. гр. 295

A

L1

d1

D



23/15

Устройства предварительной настройки


Очиститель

для конуса и торца

HSK A 32/A-C 40/A-C 50/A-C 63/A-C 80/A-C 100/A-C

Размер d1 мм 36 44 54 67 84 105

Размер L мм 134 153 156 161 167 174

23780 № 020 030 040 050 060 070


Тов. гр. 206


Монтажная колодка

Применение: для установки и демонтажа режущих инструментов в зажимных оправках с коническим хвостовиком.

Исполнение: поводки (при исполнении HSK) обеспечивают надежную фиксацию инструментов. Скос с одной стороны позволяет

выполнять зажим с боковым уклоном в тисках. Таким образом открывается доступ к нижней части используемых

конических оправок. Надежное исполнение из вороненой стали, удобная компактная конструкция.

Зажимное устройство для инструмента SK 30 SK 40 HSK 63

23914 № 030 040 163


Тов. гр. 227


Монтажная колодка

Применение: для установки и демонтажа режущих инструментов в зажимных устройствах для

дисковых фрез.

Исполнение: с зажимными поверхностями для вертикального и горизонтального крепления в

тисках; из твердого, износостойкого пластика, с 2 поводковыми шпонками из легированной

цементированной стали.

Монтажный блок для оправок SK 40 SK 50

23915 № 040 050


Тов. гр. 227


Монтажный блок поворотный - базовая модель

Исполнение: алюминиевый корпус, возможность замены стальных зажимных устройств для стандартных оправок.

Применение: быстрая и простая замена зажимных устройств, возможность поворота зажимного устройства 4 x 90 гр. для

оптимального доступа к инструментам, фиксация инструментов с геометрическим замыканием, отсутствие повреждений

конуса, небольшой расход энергии благодаря оптимальной эргономике, безопасная смена инструмента за несколько

секунд, небольшая занимаемая площадь.

Поставка: базовая модель с гаечным ключом и вставным кольцом для SK 40

23916 Базовая модель без зажимного устройства для инструментов № 010

Цена за 1 штуку п. з.

h Подходящие зажимные устройства для инструментов - см. № 23917. Тов. гр. 227


Зажимные устройства сменные

Применение: подходит для базовой модели № 23916.

Зажимное устройство для инструмента SK 30* SK 40* SK 50* HSK 32 HSK 40 HSK 50 HSK 63

23917 № 030 040 050 132 140 150 163

Цена за 1 штуку (п. з.) п. з. (п. з.) (п. з.) (п. з.) (п. з.) п. з.

Зажимное устройство для инструмента HSK 80 HSK 100 VDI 20 VDI 30 VDI 40 VDI 50

23917 № 180 190 220 230 240 250

Цена за 1 штуку (п. з.) (п. з.) (п. з.) (п. з.) (п. з.) (п. з.)

* подходит для конических оправок DIN 2080, DIN 69871, MAS BT (JISB 6339) Тов. гр. 227


Идикатор края

для фрезерных и координатно-сверлильных станков

Применение: щуп служит для наведения, т. е. поиска позиции базовых поверхностей или кромок

с точностью повторений ок. 0,01 мм.

Принцип действия: сначала указателя сдвигается с поддерживающей оси вращающегося

рабочего шпинделя легким нажатием пальца. За счет медленной подачи исследуемой поверхности

колебательное движение постепенно снижается. По достижении соосности с верхней частью

щупа располагается вдоль поверхности детали. Позиция исследуемой поверхности относительно

оси рабочего шпинделя точно соответствует радиусу измерительной головки.

Исполнение

Простая измерительная

головка

Ступенчатая измерительная

головка

Диаметр зажимного хвостовика Ø мм 8 10 8 10

Диаметр измерительной головки Ø мм 10 10 4/10 4/10

23921 № 020 030 040 050


23921 Запасная пружина с просечным штифтом № 500


Тов. гр. 227

23/16 ООО ЦТП MEM тел. +380 56 378 49 05


Устройства предварительной настройки


Идикатор края

со световой индикацией и упругим измерительным шариком

Применение: для точного выравнивания базовых поверхностей или кромок детали и центрирования

отверстий относительно рабочего шпинделя.

При контакте упругого измерительного шарика с деталью загорается лампа от 2 батарей

(в хвостовике), если соединение детали, зажимного устройства детали и зажимного устройства

инструмента электропроводно.

Исполнение: функциональные рабочие поверхности закалены и отшлифованы.

Трехмерное исполнение подходит также для наведения на деталь в направлении Z (вертикально).

№ 011 и 025 с акустическим сигналом

D

L1

№ 005-010

1 Диаметр подпружиненного шарика Ø 10.000

L

1

D

L1

L

№ 015-020

1 Диаметр подпружиненного шарика Ø 10.000

2 Расстояние измерения - ок. 3 мм

Исполнение 2-D 2-D акустический 3-D 3-D акустический

Диаметр зажимного хвостовика Ø D мм 16 20 20 16 20 20

Диаметр измерительного шарика Ø мм 10 10 10 10 10 10

Точность повторений мм ±0,01 ±0,01 ±0,01 ±0,01 ±0,01 ±0,01

Общая длина L мм 99 92 119 111 106 131

Длина зажима L1 мм 30,3 – – 30,3 – –

23923 № 005 010 011 015 020 025


h Исполнение с повышенной точностью - по запросу. Тов. гр. 298

1

2


Устройство для установки на ноль

Исполнение: Задающее устройство для установки высоты служит для определения положения

поверхности детали в направлении Z на фрезерных и токарных станках, также может использоваться

горизонтально.

Применение: прибор устанавливается на деталь. Посредством машинного шпинделя режущий

инструмент перемещается к щупу, пока стрелка не встанет на нуль. Теперь достигнут базовый

размер 100 мм (расстояние до детали).

Базовый размер 100 мм может быть задан или проверен путем вращения внешнего кольца с

помощью индикатора часового типа при помощи высотомера.

Величина деления шкалы мм 0,01

23931 № 010


Тов. гр. 227



Исполнение: Устройство для установки на ноль с улучшенным управлением, для еще более

точного определения положения поверхности детали в направлении Z на фрезерных и токарных

станках.

Применение: установить прибор на базовую поверхность. Перемещать инструмент на измерительную

поверхность, пока на индикаторе часового типа не отобразится 0. Теперь базовый

размер 50 мм (расстояние до детали) достигнут.

Поставка: с протоколом измерений и руководством по эксплуатации, в деревянном футляре.

Величина деления шкалы мм 0,01

23932 № 010


Тов. гр. 227



Исполнение: для определения положения поверхностей деталей или длин инструментов в

направлении Z на токарных и фрезерных станках.

Применение: прибор устанавливается на деталь. Осторожно переместить шпиндель к прибору.

Как только загорится светодиодная индикация, базовый размер = 60 мм. Предусмотрена осадка

предохранительной пружины ок. 3 мм для прохождения 60 мм.

Хвостовик метчика Ø мм 39

Диаметр измерительной головки Ø мм 19

23933 № 010


Тов. гр. 227



23/17

Магнитные и вакуумные зажимные приспособления


Магнитные крепежные плиты и принадлежности

Программа магнитного крепления охватывает системы на основе постоянного магнита, электромагнита

постоянного тока и электромагнита, за исключением систем, предназначенных для

зажима ферромагнитных материалов.

Технология магнитного крепления имеет следующие преимущества по сравнению с другими

технологиями крепления:

•Электроэрозионная обработка

– Позволяют легко и точно выравнивать детали

– простое и быстрое включение/выключение крепежных плит или круглых патронов

– одновременно крепить и обрабатывать несколько деталей

– возможность обработки деталей с разных сторон без смены крепления

•Повышение точности и качества поверхности:

– деталь поддерживается по всей поверхности прилегания

– крепление без перекоса

– детали располагаются ровно и параллельно

– отсутствие вибрации во время обработки

•Более длительный срок службы инструмента благодаря отсутствию вибрации

Типы магнитного крепления

Мы учитываем разнообразные требования клиентов и можем предоставить крепежные плиты с

различными магнитными системами:

•Крепежные плиты на основе постоянного магнита

– Генерирование магнетизма посредством постоянных (непрерывнодействующих) магнитов

– низкое магнитное поле; Возможно регулирование силы сцепления

– механическое, ручное включение/выключение

•Крепежные плиты на основе электромагнита постоянного тока

– Генерирование магнетизма посредством постоянных (непрерывнодействующих) магнитов с

обмоткой возбуждения

– электрическое включение/выключение с токовым импульсом. Необходимо устройство управления.

– Регулировка силы сцепления и размагничивание, а также деблокировка машины

– высочайшая точность благодаря отсутствию механических движений и выделения тепла

•Электромагнитные крепежные плиты

– Генерирование магнитной зажимной силы посредством обмоток возбуждения; высокое

магнитное поле

– электрическое включение/выключение с электроснабжением. Необходимо устройство управления.

– Регулировка силы сцепления и размагничивание, а также деблокировка машины

Выбор типа магнитного крепления:

Размер стола Класс точности Рекомендуемый тип магнита

≤ 20 дм²

стандартный

Постоянный магнит, электромагнит

высокий

Постоянный магнит, электромагнит постоянного тока

≥ 20 дм²

стандартный

Электромагнит

высокий

Электромагнит постоянного тока

Синусный стол № 24351

применение на шлифовальном станке

Фрезерование при помощи № 24341

Круглые патроны на основе постоянного магнита

№ 24370

применение на токарных станках

Выбор подходящей магнитной крепежной плиты

в соответствии с методом обработки и типом детали:

Выбор подходящей магнитной крепежной плиты

в соответствии с методом обработки и типом детали:

•Плоскошлифовальные работы

Крепежная плита на основе постоянного магнита

№ 24310

на шлифовальном станке

Минимальная деталь

Рекомендуемая магнитная крепежная плита

длина / толщина (мм) Постоянный На основе электромагнита постоянного тока Электромагнитный

ок. 1 / ок. 2

Специальный, по запросу № 24 400

№ 24 313*

10...15 / от 2

№ 24 335*

№ 24 390 № 24 400

25...35 / от 5 № 24 390 № 24 400

* Магнитные крепежные плиты также подходят для электроэрозионной обработки.

•Круглошлифовальные/токарные работы

Форма детали / размер

Рекомендуемый круглый магнитный патрон

Постоянный магнит Электромагнит постоянного тока Электромагнит

произвольной формы / маленькие № 24 361

№ 24 390

произвольной формы / средней величины № 24 370

№ 24 390

Специальный, по запросу

кольцеобразные / средней величины № 24 375 № 24 390

•Фрезерные работы

Рекомендуемая магнитная крепежная плита

Обработка резанием

Постоянный магнит Электромагнит постоянного тока Электромагнит

легкая высокоскоростная обработка резанием (HSC) № 24 341*

№ 24 390

высокоскоростная обработка резанием (HSC) средней сложности № 24 341*

№ 24 400

легкая высокоскоростная обработка резанием (HSC) № 24 390

* Магнитные крепежные плиты также подходят для электроэрозионной обработки.

•Электроэрозионная обработка

Тип (только крепежные плиты на основе постоянного магнита) Размер Примечания

№ 24335 175 x 100 - 400 x 200 мм плоская конструкция

h В случае возникновения проблем при подборе по Вашему желанию наши специалисты могут оказать поддержку.

24/0 ООО ЦТП MEM тел. +380 56 378 49 05


Магнитные и вакуумные зажимные приспособления


Магнитные плиты на основе постоянного магнита NEODIMIO

с особо мелким поперечным полюсным шагом

Применение: для высокоточной шлифовальной и электроэрозионной обработки


•двойная магнитная система Neodym создает силу сцепления до 130 Н/см²

•универсальное крепление как для очень маленьких, тонких, так и для больших деталей

•очень жесткая конструкция с прочной основой и массивной пластиной электрода

•благодаря особой системе переключения отсутствует деформация при переключении

•уплотнение от попадания СОЖ и диэлектрик

•легкое переключение при помощи шестигранного ключа

Поставка: с 2 упорными планками, 2 прихватами и шестигранным ключом, руководством по

эксплуатации.

A x B мм 150 x 150 175 x 100 200 x 100 250 x 150 350 x 150 400 x 200

Высота C мм 51 49 49 51 51 51

Полюсный шаг ST/NE мм 1,4/0,5 1,4/0,5 1,4/0,5 1,4/0,5 1,4/0,5 1,4/0,5

Напряженность пластины электрода мм 20 20 20 20 20 20

Из них подвержены износу мм 5 5 5 5 5 5

Вес кг 9 7 8 15 22 35

24313 № 150 175 200 250 350 400


h Другие размеры поставляются по запросу. Тов. гр. 280


Синусные магнитные столы на основе постоянного магнита

NEOMICRO2 и NEODIMIO

Применение: для высокоточных угловых шлифовальных работ, электроэрозионной обработки и

измерений


•Для деталей от больших до маленьких

•Плита основания из стали с прецизионной шлифовкой, закаленной до 60 HRC

•Установка величины угла посредством концевых мер

•Точность повторений 10 "

•Зажим посредством крепежных скоб и верхних вкладышей подшипников

•Допуск параллельности 0,010/100 мм

•уплотнение во избежание попадания грязи и от попадания СОЖ

№ 24351 a с возможностью поворота по продольной оси, поворот 0-45°

№ 24352 WALKER M. с возможностью поворота по продольной оси 0-45° и поперечной оси

0-30°

Поставка: с 2 упорными планками, зажимным ключом, руководством по эксплуатации.

Крепежная поверхность A мм 140 175 250 350 450

Крепежная поверхность B мм 70 100 150 150 150

Основная поверхность C мм 170 215 290 390 490

Основная поверхность D мм 100 115 165 165 165

Высота E мм 67 76 79 87 87

Расстояние между роликами F мм 55 85 135 135 135

Вес кг 5,5 10 21,5 34,5 44

№ 110 115 135 145 150

24351 a Цена за 1 штуку п. з. п. з. п. з. п. з. п. з.

24352 WALKER MAGNETICS Цена за 1 штуку – – – – –

Крепежная поверхность A мм 175 255 300 350 400

Крепежная поверхность B мм 100 130 150 150 200

Основная поверхность C мм 210 290 355 385 435

Основная поверхность D мм 140 170 190 190 240

Высота E мм 104 120 123 123 124

Расстояние между роликами F мм 160/115 240/145 285/160 335/160 385/210

Вес кг 15 32 43,5 49,5 73

№ 210 215 220d 225d 230d

24351 a Цена за 1 штуку – – – – –

24352 WALKER MAGNETICS Цена за 1 штуку (п. з.) (п. з.) (п. з.) (п. з.) (п. з.)

h с возможностью поворота по поперечной оси, поворот 0-30 - по запросу № 24351 = Тов. гр. 280

№ 24352 = Тов. гр. 230

№ 24351

№ 24352



24/1

Делительные устройства


Делительные головки

Исполнение: Корпус из чугуна, делительный диск из стали, закаленный и отшлифованный,

допуск на радиальное биение шпинделя: 0,02 мм, допуск на прямоугольность корпуса: 0,02 мм,

допуск на прямоугольность корпуса: 0,02 мм.

Возможности деления:

Непосредственное деление: при помощи делительного диска с 24 пазами для деления на

2-3-4-6-8-12-24 части

Погрешность деления: 2'

Градусное деление: при помощи градусной шкалы и регулируемого нониуса

Цена деления шкалы: 1°

Применение: для сверлильных, фрезерных, шлифовальных и разметочных работ, горизонтально

и вертикально

Поставка: с трехкулачковым патроном из чугуна

Bысота центров A мм 100 125 160 200

Габаритная высота B мм 254 301 382 469

Высота C мм 167,5 210,0 265,0 330,0

Диаметр патрона Ø D мм 125 160 200 250

Ширина F мм 130 140 160 180

Общая ширина H мм 186 205 228 259

Общая длина L мм 215 245 300 340

Отверстие D мм 26,5 42,0 55,0 76,0

Конус Морзе – 3 4 4

Вес кг 17,6 32,2 55,3 86,5

25124 № 100 125d 160d 200d

Цена за 1 штуку (п. з.) (п. з.) (п. з.) (п. з.)

h Фиксированные и регулируемые задние бабки - по запросу Тов. гр. 270

25/0 ООО ЦТП MEM тел. +380 56 378 49 05


Механические крепежные элементы


Упор для деталей

возможность регулировки по пяти осям

Применение: для использования на сверлильных и фрезерных станках.

Исполнение: быстрая регулировка, гибкость, жесткость, для установочных шпонок к T-образным

канавкам с резьбой M8

Поставка: с установочными шпонками для T-образных пазов 12 и 14 мм

210

26111 Упоры для детали с

установочными шпонками для T-образных канавок 12 и 14 мм

№ 010


26195 № 039 048 057 067


№ 26111 = Тов. гр. 263

№ 26110 = Тов. гр. 260

41

155

75 – 210


Прижимы

Исполнение: улучшенная сталь, DIN 6314, лакированная

Ширина прорези мм 6,6 9 11 14 18 22 26 33

Длина мм 50 60 80 100 125 125 160 160 200 200 250 250

Ширина мм 20 25 30 40 40 50 50 60 60 70 70 80

Высота мм 10 12 15 20 20 25 25 30 30 30 35 40

для винтов M 6 M 8 M 10 M 12 и M 14 M 12 и M 14 M 16 и M 18 M 16 и M 18 M 20 и M 22 M 20 и M 22 M 24 M 24 M 30

26120 № 010 020 030 040 050 060 070 080 090 100 110 120


h Другие размеры по запросу. Тов. гр. 260


Прижимы вилочные

Исполнение: скошенное, улучшенная сталь, DIN 6315 B, лакированная

Ширина мм 9 11 14 18 22 26 33

прорези

Наружные

размеры* мм 80 100 125 160 200 160 200 250 200 250 315 200 250 315 250 315 400

длина

Ширина мм 25 31 38 38 38 48 48 48 52 62 62 66 66 66 74 74 74

Высота мм 15 20 25 25 25 30 30 40 40 40 40 40 40 40 50 50 50

для винтов M 8 M 10 M 12 и M M 12 и M M 12 и M M 16 и M M 16 и M M 16 и M M 20 и M M 20 и M M 20 и M M 24 M 24 M 24 M 30 M 30 M 30

14 14 14 18 18 18 22 22 22

26125 № 020 030 040 050 060 070 080 090 100 110 120 130 140 150 160 170 180

Цена за 1 п. з. п. з. п. з. п. з. п. з. п. з. п. з. п. з. п. з. п. з. п. з. п. з. п. з. п. з. (п. з.) (п. з.) п. з.

штуку



Прижимы вилочные DIN 6315

Исполнение: с круглой зажимной насадкой, улучшенная сталь, DIN 6315 C, лакированная

Ширина прорези мм 11 14 18 22 26

Наружные размеры

Длина мм 125 160 200 200 250 250 315 250 315

Ширина мм 30 40 40 50 50 60 60 70 70

Высота мм 20 25 25 30 30 40 40 40 40

Диаметр насадки Ø № 26130 мм 16 20 20 24 24 30 30 38 38

для винтов M 10 M 12 и M 14 M 12 и M 14 M 16 и M 18 M 16 и M 18 M 20 и M 22 M 20 и M 22 M 24 M 24

26130 № 030 040 050 060 070 080 090 100 110


h Другие размеры, а также исполнение из алюминиевого сплава - по запросу. Тов. гр. 260



26/1



Прижимы вилочные DIN 6315

Исполнение: с носиком, улучшенная сталь, DIN 6315 GN, лакированная

Ширина прорези мм 9 11 14 18 22 26


Длина мм 100 125 160 200 200 250 250 315 250 315

Ширина мм 30 30 40 40 50 50 60 60 70 70

Высота мм 15 20 25 25 30 30 40 40 40 40

для винтов M 8 M 10 M 12 и M 14 M 12 и M 14 M 16 и M 18 M 16 и M 18 M 20 и M 22 M 20 и M 22 M 24 M 24

26132 № 020 030 040 050 060 070 080 090 100 110


h Вилочный прижим из алюминиевого сплава, а также другие размеры - по запросу. Тов. гр. 260


Прижимы DIN 6314

Исполнение: со ступенчатыми зубьями, улучшенная сталь, DIN 6314 Z, лакированная

Применение: подходят к крепежным подставкам № 26150-26151 Страница 26/4.

Ширина прорези мм 9 11 14 18 22 26


Длина мм 60 100* 80 125* 100 160* 125 200* 160 200

Ширина мм 25 25 30 30 40 40 50 50 60 70

Высота мм 12 12 15 15 20 20 25 25 30 30

для винтов M 8 M 8 M 10 M 10 M 12/M 14 M 12/M 14 M 16/M 18 M 16/M 18 M 20/M 22 M 24

26136 № 020 025 030 035 040 045 050 055 060 070

Цена за 1 штуку п. з. п. з. п. з. п. з. п. з. п. з. п. з. п. з. п. з. (п. з.)

* Удлиненное исполнение предусмотрено для больших расстояний зажима за счет широкого

Тов. гр. 260

расстояния между канавками или большей глубины зажима на детали, например, на гравировальных станках.

h Исполнение из алюминиевого сплава, а также другие размеры - по запросу.


Прижимы DIN 6316

Исполнение: просто изогнутое, улучшенная сталь, DIN 6316, лакированная

Ширина прорези мм 6,6 9 11 14 18 22 26


Длина мм 60 80 100 125 125 160 160 200 200 250

Ширина мм 20 25 30 40 50 50 60 60 70 70

Высота мм 10 x 20 12 x 25 15 x 30 20 x 40 25 x 50 25 x 50 30 x 60 30 x 60 35 x 70 35 x 70

для винтов M 6 M 8 M 10 M 12 и M 14 M 16 и M 18 M 16 и M 18 M 20 и M 22 M 20 и M 22 M 24 M 24

26138 № 010 020 030 040 050 060 070 080 090 100


h Другие размеры, а также исполнение из алюминиевого сплава - по запросу. Тов. гр. 260


Прижимы прямые

с опорным винтом, из улучшенной стали, лакиров.

Для пазов стола согласнo DIN 650 мм 10 12 14 16 18

Диапазон зажима мм 8-32 10-40 10-38 13-48 13-48

Натяжной болт DIN 787 M 10 x 12 x 12 x 16 x 16 x

мм 10 x 80 12 x 100 14 x 100 16 x 125 18 x 125

Прихват Длина x Ширина мм 80 x 30 100 x 40 100 x 40 125 x 50 125 x 50

26221 № 010 020 030 040 050


Тов. гр. 260

26/2 ООО ЦТП MEM тел. +380 56 378 49 05




Прихват, изогнутый,

с опорным винтом, из улучшенной стали, лакиров.

Для пазов стола согласнo DIN 650 мм 10 12 14 16 18

Диапазон зажима мм 22-51 28-65 28-65 36-75 36-75

Натяжной болт DIN 787 M 10 x 12 x 12 x 16 x 16 x

мм 10x80 12x100 14x100 16x125 18x125

Прихват Длина x Ширина мм 100 x 30 125 x 40 125 x 40 160 x 50 160 x 50

26222 № 010 020 030 040 050

Цена за 1 штуку п. з. п. з. п. з. п. з. (п. з.)

Опорные винты в качестве замены, улучшенные,

класс прочности 8.8

для № 26221 и 26222

Резьба/общая длина мм M 10 x 47 M 12 x 59 M 16 x 68

26222 № 110 112 116


Тов. гр. 260


Прижимы короткие

с надвижной муфтой

Исполнение: улучшенное, оцинкованное, с желтым покрытием. С плавной регулировкой.

Применение: подходит для тяжелого использования, например, в прессах.

Поставка: с надвижной муфтой, но без натяжного болта*.

m

h

Для пазов стола согласнo DIN 650 мм 12 / 14 16 / 18

Высота зажима h мм 0 - 35 0 - 55

Ш x Д мм 38 x 88 56 x 130

Общая высота m мм 52 80

Отверстие b1 мм 13 18

Подходящие штревельные болты DIN 787 M 12 x 12 x 100 / 12 x 14 x 100 16 x 16 x 160 / 16 x 18 x 160

Номер * 26200 335 / 26200 435 26200 545 / 26200 645

26225 № 010 020


Для пазов стола согласнo DIN 650 мм 20 / 22 24 / 28

Высота зажима h мм 0 - 65 0 - 75

Ш x Д мм 66 x 140 76 x 174

Общая высота m мм 98 110

Отверстие b1 мм 22 26

Подходящие штревельные болты DIN 787 M 20 x 20 x 200 / 20 x 22 x 200 24 x 24 x 200 / 24 x 28 x 200

Номер * 26200 750 / 26200 850 26200 950 / 26200 975

26225 № 030 040


h * Натяжной болт необходимо заказывать отдельно - см. № 26 200 Страница 26/9. Тов. гр. 260

b1

L

b


Прижимы, с плавной регулировкой

Из стали, кованые и улучшенные, вороненые.

Бесступенчатый прихват быстро соединяет разные высоты зажима без дополнительных подставок

и занимает мало места на столе станка. Он разработан для высочайших нагрузок и особенно

подходит для закрепления режущих и штампующих инструментов.

С винтами для T-пазов DIN 787 8.8, гайкой и шайбой.

Для пазов стола согласнo DIN 650 мм 12 14 16 18 20 22

Высота зажима h мм 0-50 0-50 0-75 0-75 0-85 0-85

Прихват Длина x Ширина мм 50 x 140 50 x 140 50 x 140 50 x 140 60 x 175 60 x 175

26223 № 010 020 030 040 065 070

Цена за 1 штуку п. з. п. з. п. з. п. з. (п. з.) п. з.

Тов. гр. 260


Прижимы ступенчатые

из специального литья, для Т- пазов 14 мм

Натяжной болт с резьбовой втулкой из улучшенной стали, класс прочности 8.8

Данный ступенчатый прихват быстро приводится в состояние готовности к работе. Мелкий шаг

ступеней дает возможность быстрой настройки на высоту каждой детали приблиз. до 195 мм.

Благодаря компактной конструкции ступенчатый прихват занимает мало места на столе станка.

Для высоты зажима мм 0-45 15-45 30-75 60-135 120-195

Высота ступени мм 0,75 0,75 1,25 2,5 2,5

26233 № 005 010 020 030 040


h Ступенчатые прихваты для Т- паза 12, 16 и 18 мм - по запросу. Тов. гр. 260



26/3



Глубокозажимные кулачки, модель 'Bulle'

Исполнение: улучшенное, вороненое

Применение: Для зажима кулачки ослабляются при помощи ключа и разводятся в пазе. Зажимное

устройство прикладывается к столу и закрепляется винтами для T-образных пазов на столе

станка. Путем затяжки боковых винтов действие клина направлено вперед и вниз, так что деталь

прочно удерживается. Натяжные болты при этом не выступают. Затяжка выполняется под любым

углом к канавке. Зажимные кулачки поставляются с соединительными болтами, установочными

шпонками и 6-гранной отверткой DIN ISO 2936. Также поставляются для пазов шириной 20, 24 и

30 мм. Предложение по запросу.

Для T-образных пазов мм 12 14 16 18 22 28

шириной

l x b x h мм 80 x 40 x 20 80 x 40 x 20 100 x 50 x 25 100 x 50 x 25 140 x 78 x 30 140 x 78 x 30

Винты мм M 10 M 12 M 14 M 16 M 20 M 24

Сила зажима F1/F2 кН 16/0,6 22/0,9 32/1,2 36/1,4 36/1,4 40/1,6

Размер l1/l2 мм 39/26 39/26 46/34 46/34 65/50 65/50

26140 № 020 030 040 050 060 070

Цена за набор п. з. п. з. п. з. п. з. п. з. (п. з.)

Поставляются в наборе = 2 шт. Тов. гр. 260


Зажимные кулачки потайные, модель 'Mini-Bulle'

Исполнение: улучшенное, вороненое, для тонких деталей

Применение: за счет действия клина зажимных кулачков деталь прочно и надежно закрепляется

на машинном столе. Горизонтально направленные силы принимаются винтом, соответствующим

размеру канавки, который безупречно фиксирует зажимное устройство, не повреждая стол.

Поставка: с соединительным болтом и штифтовым ключом.

Для T-образных пазов с шириной a мм 12 14 16 18 22

Толщина детали 'h'* мин./макс. мм 3,5/8,5 2,5/7,5 4,0/11,0 2,0/9,0 5,0/14,0

Высота 'X'/h1 мм 5/7 5/8 6/9 6/10 9/14

Длина lмакс. x b мм 52 x 18 55 x 22 68 x 25 71 x 28 89 x 35

Сила зажима F1/F2 кН 5/0,6 5,5/0,7 8/0,9 9/1 16/1,9

26141 № 010 020 030 040 050

Цена за набор п. з. п. з. п. з. п. з. (п. з.)

Поставляются в наборе = 2 шт.

* при макс. глубине T-образных пазов согласнo DIN 650. Для обеспечения меньшей высоты

зажима

при минимальной глубине канавки зажимной элемент можно обточить на величину 'X' мм.

Тов. гр. 260


Ступенчатые опоры DIN 6318

Применение: для прижимов

Исполнение: машинное литье, лакированное, опорная поверхность и ступени плоскофрезерованные,

разность высот между ступенями 7,5 мм.

Общая высота мм 50 95 140 185 230

Самая низкая ступень мм 12,5 57,5 102,5 147,5 192,5

Общая ширина мм 42,5 95 100 105 110

26145 № 010 020 030 040 050

Цена за 1 штуку п. з. п. з. п. з. (п. з.) п. з.

Тов. гр. 260


Крепежные опоры

Исполнение: улучшенная сталь, лакированная

№ 26150 Крепежные опоры

№ 26151 Комплект крепежных опор: 8 шт. - размер 1, 8 шт. - размер 2, 4 шт. - размер 3, в

деревянном ящике, высота 22-208 мм

Размер 1 2 3

Наружные размеры a x b x c мм 33 x 19 x 38 66 x 35,5 x 70 131 x 68 x 135

Мин. высота прилегания h мм 22 39 71

Макс. высота прилегания H мм 51 107 208

26150 № 110 120 130


26151 Комплект крепежных опор № 010

Цена за набор п. з.

h Опоры могут комбинироваться с прижимами № 26136 Страница 26/2. Тов. гр. 260

26/4 ООО ЦТП MEM тел. +380 56 378 49 05




Наборы крепежных элементов

Применение: идеальны для производства инструментов, производственных и образовательных

учреждений,

состоят из наиболее используемых элементов для крепления деталейна столах станков с T-образными

пазами.

Исполнение: все элементы изготовлены из улучшенной стали. Винты для T-образных пазов

улучшены, резьба накатана.

Поставка: в экологичной картонной упаковке.

Для Т-пазов шириной мм 14 16

Резьба M 12 M 14

Высота зажима

мм 165 195

- при 2 точках зажима

- при 4 точках зажима мм 70 100

Сила зажима кН 20 28

Вес кг 10 11,1

26152 № 140 160


Тов. гр. 260


Наборы крепежных элементов

Применение: для станков со столами с T-образными канавками

Исполнение: все элементы изготовлены из улучшенной стали.

Данный набор содержит все необходимые элементы для быстрого закрепления деталей или

приспособлений на столах с T-образными пазами. При помощи глубокозажимных кулачков

(для размеров 20 M 20, 22 M 20 и 24 M 20 в связи с занимаемой площадью и весом не включены

в набор) тонкие пластины могут закрепляться сбоку. Все элементы, соответствующие DIN или

заводскому стандарту, могут заменяться и дополняться. Откидная крышка снимается для возможности

размещения ящика в открытом виде в инструментальном шкафу.

По желанию предоставляется брошюра с данными о составе комплекта.

№ 010-018

Размер 10 M 10 12 M 12 14 M 12 16 M 14 16 M 16 18 M 16 22 M 20

Высота зажима 2-кратная мм 2-230 2-270 2-270 2-270 2-270 2-270 2-270

Высота зажима 4-кратная мм 2-140 2-160 2-160 2-160 2-160 2-160 2-160

Размеры ящика мм 355 x 270 x 47 460 x 330 x 50 460 x 330 x 50 510 x 415 x 50 510 x 415 x 50 510 x 415 x 50 480 x 528 x 60

Вес ~ кг – – – 18,5 22 22 25

26153 № 010 012 014 015 016 018 022

Цена за 1 штуку п. з. п. з. п. з. п. з. (п. з.) п. з. (п. з.)

Тов. гр. 260


Винтовые упоры

Исполнение: с плоской опорной поверхностью, улучшенная сталь, лакированная

Cамотормозящейся трапецеидальной резьбой и концевым предохранителем.

Мин. высота прилегания мм 38 42 50 70 100 140 190

Макс. высота прилегания мм 50 52 70 100 140 210 300

Диаметр головки Ø мм 31 50 50 50 65 70 80

Диаметр центровочного отверстия Ø мм – 12 12 12 12 12 12

Несущая способность кг 1500 6000 6000 6000 10000 17000 35000

26157 № 010 020 030 040 050 060 070


Тов. гр. 260



26/5



Винтовые упоры

Исполнение: шпиндель из улучшенной стали, шпиндельная головка лакированная

Возможность смены одиночных насадок. № 010-040 с контргайкой, № 050-070 с установочным

винтом, тяжелое исполнение.

№ 26160 010-070 Винтовые упоры без насадок

№ 26161 010-020 Шариковые или призматические насадки

№ 26161 030 Насадка с вращающимся шариком

Преимущество: вращающийся шарик минимизирует трение в месте прилегания.

Отсутствие переноса вращающих усилий при движении шпинделя на деталь.

Минимальная/максимальная мм 100/140 140/200 200/320 320/550 200/300 280/460 430/750

высота прилегания

Диаметр головки Ø мм 50 50 50 50 70 70 70

Толщина шпинделя мм 30 30 30 30 40 40 40

Несущая способность кг 6000 6000 4000 2500 8000 6000 5000

26160 № 010 020 030 040 050 060 070

Цена за 1 штуку п. з. п. з. п. з. п. з. п. з. (п. з.) п. з.

макс. сила прижима кН –

26161 Шариковая

насадка

№ 010


макс. сила прижима кН –

26161 Призматическая

насадка

№ 020


макс. сила прижима кН 30

26161 Насадка с

шариком

№ 030


Тов. гр. 260

№ 010-040 № 050-070

№ 26161 010 № 26161 020

№ 26161 030


Установочные клинья 'Herkules'

Применение: для вертикального выравнивания сложных литых и кованых деталей на станках,

с точной регулировкой.

Установочный клин позволяет легко выполнять регулировку вручную даже при нагрузке 1 /3 F

макс. Благодаря точной обработке щек клина возможна плавная, точная регулировка до 0,1 мм,

опционально посредством винта с накатанной головкой или шестигранной отвертки. Двойное

действие клина способствует большой длине хода и точному вертикальному движению без

бокового смещения.


Минимальная/максимальная высота прилегания мм 50-63 100-125

Размеры A/B/L мм 40/-/63 60/115/125

SW мм 8 14

H Регулировка по высоте за оборот мм 0,86 1,16

F макс. кН 40 100

Вес кг – 8,6

26170 № 063 125


Тов. гр. 260

Насадки - см. № 26161


Зажимные кулачки повышенной жесткости

Применение: для бокового крепления высоких деталей.

Исполнение: высокая конструкция с точной призматической направляющей. Основная часть из

ковкого чугуна, зажимные кулачки из цементируемой стали, реверсивные. Благодаря большой

поверхности зажима подходят для бокового крепления высоких деталей. Зажимные кулачки

поворотные, с гладкой стороной для обработанных деталей и рифленой стороной для грубых

поверхностей.

Для ширины паза b1 мм 12 14 16 18 20 22 24 28 30

Сила зажима F1 кН 8 15 20 28 30 30 32 32 36

F2* кН 1,2 2,2 3, 4,2 4,5 4,5 4,8 4,8 5,4

Размеры b1/h1 мм 19/37 26/45

b/l мм 65/177,5 75/226,5

h/h2/h3 мм 85/99/40 100/118/40

26178 № 010 020


* Указанные значения силы зажима достигаются при оптимальных параметрах

соединительных болтов и использовании макс. допустимого

крутящего момента. Нижнее усилие растяжения F2 достигается при гладкой

поверхности детали.

Для крепления жесткого зажимного кулачка на столе станка

мы рекомендуем использовать два натяжных болта.

Тов. гр. 260

26/6 ООО ЦТП MEM тел. +380 56 378 49 05




Гайки для T-образных пазов 'Rhombus'

Исполнение: улучшенное

Применение: вставить сверху, затем повернуть и следить за упором в пазе. Преимущество

установочных шпонок Rhombus заключается в том, что их можно устанавливать сверху. Их использование

целесообразно для длинных T-образных пазов или, если конструкция стола станка не

позволяет выполнять боковую установку натяжных болтов или установочных шпонок. Уменьшенная

опорная поверхность обуславливает меньшую нагрузочную способность по сравнению с

сопоставимыми размерами DIN 508.

Минимальное кол-во: № 010-070 = 5 шт.

Номинальный размер канавки мм 12 14 16 18 20 22 28

Ширина A мм 11,7 13,7 15,7 17,7 19,7 21,7 27,7 27,7

Резьба d M 10 12 14 16 16 20 20 24

Длина E мм 18 22 25 28 32 35 44 44

Высота H мм 14 16 18 20 24 28 36 36

Высота k мм 7 8 9 10 12 14 18 18

Класс прочности 8 8 6 6 8 6 8 6

26194 № 010 020 030 040 050 070 075 080


h Исполнение из алюминия - по запросу. Тов. гр. 260


Гайки для T-образных пазов

№ 010-130 Улучшенное, класс прочности 10, DIN 508

№ 220-230 Улучшенное, класс прочности 10, длинная форма

№ 720-810 Заготовки для гаек из улучшенной стали 0,35-0,45 % C, без резьбы, для самостоятельного изготовления гаек с нестандартной резьбой

Размеры, заключенные в скобки, не соответствуют стандарту.

a

a

h

d

k

k

h

№ 010-130 № 220-310 № 720-810 № 010-030 № 720-810

Минимальное кол-во: № 010-110, 220-290 и 720-810 = 10 шт.

Номинальный размер канавки мм 6 8 10 12 14 (16) 18 (20) 22 (24) 28 36

Ширина A мм 5,7 7,7 9,7 11,7 13,7 15,7 17,7 19,7 21,7 23,7 27,7 35,6

Резьба d M 5 6 8 10 12 14 16 18 20 22 24 30

Длина x Ширина e мм 10 13 15 18 22 25 28 32 35 40 44 54

Высота H мм 8 10 12 14 16 18 20 24 28 32 36 44

Высота k мм 4 6 6 7 8 9 10 12 14 16 18 22

Длина, длинная форма* мм – 26 30 36 44 50 56 64 70 – 88 –

26195 DIN 508 № 010 020 030 040 050 060 070 080 090 100 110 130


26195 Длинная форма № – 220 230 240 250 260 270 280 290 – 310 –

Цена за 1 штуку – п. з. п. з. п. з. п. з. п. з. п. з. п. з. п. з. – п. з. –

26195 Заготовки для гаек № – 720 730 740 750 760 770 780 790 800 810 –

Цена за 1 штуку – п. з. п. з. п. з. п. з. п. з. п. з. п. з. п. з. п. з. п. з. –

* = № 220-310 Тов. гр. 260

e

e


Неподвижные установочные шпонки

Исполнение: Точная шлифовка по кромке, закаленные, благодаря этому короткое время выравнивания.

Применение: Парное завинчивание в стандартную направляющую канавку приспособлений

шириной 20 мм. За счет смены шпонок возможно использование одного приспособления на

нескольких станках с различной шириной паза.

Размер канавки на станке (b)/

мм 12/20 14/20 16/20 18/20

на приспособлении

Bысота x Длина мм 10 x 22 10 x 25 10 x 25 10 x 25

для винтов DIN 912* M 6 x 10 M 6 x 16 M 6 x 16 M 6 x 16

26196 № 112 114 116 120


* не входят в объем поставки.

Тов. гр. 260

h Другие размеры, а также плоские установочные шпонки - по запросу.



26/7



Установочные шпонки, незакрепляемые DIN 6323

Исполнение: закалены и отшлифованы

Применение: Установочные шпонки вставляются сбоку после грубого выравнивания. При транспортировке

приспособления не создается помех по причине выступающих снизу установочных

шпонок, и стол станка не повреждается.

№ 212 = для маленьких станков = канавка у приспособлений 12 мм

№ 312-322 = для маленьких станков = канавка у приспособлений 20 мм

Размер канавки на станке b1/ мм 12/12 12/20 14/20 16/20 18/20 22/20

на приспособлении b2

Размеры h/h1 мм 28,6/5,5 14/5,5 14/5,5 14/5,5 14/5,5 50,5/7

Размеры I мм 20 32 32 32 32 40

26196 № 212 312 314 316 318 322


Тов. гр. 260

1 = приспособление, 2 = стол станка


Установочные штифты DIN 6379

Исполнение: улучшенное, накатанная резьба, M 6-M 12 класс прочности 10.9, M 14-M 24 класс

прочности 8.8

Минимальное кол-во: M 6-M 16 = 10 шт.


Резьба d M 6 M 8 M 10

Общая длина L1 мм 50 80 40 63 100 125 160 50 80 125 160 200

Длина резьбы b мм 30 50 20 40 63 75 100 25 50 75 100 125

Длина резьбы b1 мм 9 9 11 11 11 11 11 13 13 13 13 13

26197 № 062 064 080 082 084 085 086 100 102 104 105 106


Резьба d M 12 M 14 M 16




26197 № 110 120 121 122 124 125 126 140 142 144 146 150


Резьба d M 16 M 20




26197 № 160 161 162 164 165 166 168 200 202 203 204 206


Резьба d M 20 M 24




26197 № 208 209 210 240 241 242 243 244 245 246 247 248


h Другие длины и резьбы - по запросу. Тов. гр. 260

b1

L1

b

d

26/8 ООО ЦТП MEM тел. +380 56 378 49 05




Винты для T-образных пазов DIN 787

Исполнение: кованое, улучшенное, M 8-M 12 класс прочности 10.9, M 16-M 24 класс прочности

8.8. С отфрезерованной пазовой направляющей и длинной, накатанной резьбой, с высокими

гайками DIN 6330 B, улучшенные, и толстыми шайбами DIN 6340, закаленные. Другие винты для

T-образных пазов длиной до 500 мм, с метрической резьбой до M 42 - по запросу.



Резьба d M 8 M 10 M 12 M 16 M 20 M 24

Ø a мм 7,7 9,7 11,7 13,7 15,7 17,7 19,7 21,7 23,7 27,7

Размеры головки e x k мм 13x6 15x6 18x7 22x8 25x9 28x10 32x12 35x14 40x16 44x18

26200 32* № 110 – – – – – – – – –

Цена за 1 штуку п. з. – – – – – – – – –

26200 40* № 115 215 – – – – – – – –

Цена за 1 штуку п. з. п. з. – – – – – – – –

26200 50* № 120 220 320 420 – – – – – –

Цена за 1 штуку п. з. п. з. п. з. п. з. – – – – – –

26200 63* № 125 225 325 425 525 625 – – – –

Цена за 1 штуку п. з. п. з. п. з. п. з. п. з. п. з. – – – –

26200 80* № 130 230 330 430 530 630 730 830 – –

Цена за 1 штуку п. з. п. з. п. з. п. з. п. з. п. з. п. з. п. з. – –

26200 100* № 135 235 335 435 535 635 735 835 935 –

Цена за 1 штуку п. з. п. з. п. з. п. з. п. з. п. з. п. з. п. з. (п. з.) –

26200 125* № – 240 340 440 540 640 740 840 940 965

Цена за 1 штуку – п. з. п. з. п. з. п. з. п. з. п. з. п. з. п. з. п. з.

26200 160* № – 245 345 445 545 645 745 845 945 970

Цена за 1 штуку – (п. з.) п. з. п. з. п. з. п. з. п. з. п. з. п. з. п. з.

26200 200* № – – 350 450 550 650 750 850 950 975

Цена за 1 штуку – – п. з. п. з. п. з. п. з. п. з. п. з. п. з. п. з.

26200 250* № – – 355 455 555 655 755 855 955 980

Цена за 1 штуку – – п. з. п. з. п. з. п. з. п. з. п. з. (п. з.) п. з.

* длина без головки в мм.

h Другие длины и ширина канавок - по запросу.

Тов. гр. 260


Крышки для T-образных пазов

из алюминия, анодированные

Применение: для защиты T-образных пазов на столе станка. Смазочное средство может беспрепятственно

протекать, стружка не попадает в пазы и удаляется за несколько секунд.

Поставка: с или без сточных отверстий.

Для Т-образного паза мм 14 16 18 20 22 28 36

26202 Комплект состоит из:

5 шин по 400 мм

№ 014 016 018 – – – –

со сточными отверстиями

Цена за набор п. з. (п. з.) п. з. – – – –

26202 как и в предыдущем, но

без сточных отверстий

№ 114 116 118 – 122 – –

Цена за набор п. з. п. з. п. з. – п. з. – –

26202 Шины 1000 мм

со сточными отверстиями

№ 214 – 218 – 222 228 –

Цена за 1 штуку (п. з.) – п. з. – п. з. (п. з.) –

26202 Шины 1000 мм


№ 314 316 318 – 322 328 –

Цена за 1 штуку п. з. п. з. п. з. – п. з. (п. з.) –

26202 Шины 2000 мм


№ 414 416 418 420 422 428 436

Цена за 1 штуку (п. з.) (п. з.) (п. з.) (п. з.) (п. з.) (п. з.) (п. з.)

Тов. гр. 265



26/9



Шестигранные гайки

Исполнение: улучшенное, класс прочности 10

№ 008-030 Исполнение: с буртиком, DIN 6331, обточенное и фрезерованное**.

№ 080-300 Исполнение: без буртика, DIN 6330 B, сверху шарообразное, снизу с ровной

опорной поверхностью. Для шарообразной части может использоваться с шайбой с

конусным торцом DIN 6319 D № 26208 612-624 или DIN 6319 G № 26208 712-724.

Для плоской части может использоваться с закаленными шайбами DIN 6340,

№ 26208 080-360.

Минимальное кол-во: M 8-M 24 = 10 шт.; M 30 = 6 шт.

Резьба M 8 M 10* M 10 M 12* M 12 M 14* M 14

Раствор ключа s мм 13 17 16 19 18 22 21

Угловой размер e мм 15 19,6 18,4 21,9 20,7 25,4 24,2

Высота m мм 12 15 15 18 18 21 21

Высота буртика a мм 3,5 4 4 4 4 4,5 4,5

Диаметр буртика Ø d1 мм 18 22 22 25 25 28 28

26206 с буртиком № 008 010 011 012 013 014 015


26206 без буртика № 080 100 101 120 121 140 –

Цена за 1 штуку п. з. п. з. п. з. п. з. п. з. п. з. –

Резьба M 16 M 18 M 20 M 22 M 24 M 30

Раствор ключа s мм 24 27 30 34 36 46

Угловой размер e мм 27,7 31,2 34,6 39,2 41,5 53,1

Высота m мм 24 27 30 33 36 45

Высота буртика a мм 5 5 6 6 6 8

Диаметр буртика Ø d1 мм 31 34 37 40 45 58

26206 с буртиком № 016 018 020 023 024 030


26206 без буртика № 160 180 200 220 240 300


* прежний стандарт DIN

h ** Кованое исполнение по запросу.

Тов. гр. 260

№ 008-030

№ 080-300


Удлинительные гайки

Исполнение: улучшенное, класс прочности 10, плоские с обеих сторон

Минимальное кол-во: M 8-M 24 = 10 шт.; M 30 = 6 шт.

Резьба M 8 M 10* M 12* M 12 M 14* M 14 M 16 M 20 M 24 M 30

Раствор ключа s мм 13 17 19 18 22 21 24 30 36 46

Угловой размер e мм 15 19,6 21,9 20,7 25,4 24,2 27,7 34,6 41,5 53,1

Высота m мм 24 30 36 36 42 42 48 60 72 90

26207 № 080 100 120 121 140 141 160 200 240 300


* прежний стандарт DIN Тов. гр. 260


Шайбы DIN 6340

Исполнение: Шайбы улучшенные 350 + 80 HV 30.

Минимальное кол-во: M 8-M 24 = 10 шт.; M 27-M 36 = 6 шт.

для винтов M 8 10 12 14 16 18 20 22 24 27 30 36

для винтов Дюйм 5 3 1

/16 /8 /2 – 5

/8 – 3 7

/4 /8 – 1 1 /16 1 1 /8 1 1 /4

Внутренний диаметр Ø d1 мм 8,4 10,5 13 15 17 19 21 23 25 28 31 38

Наружный диаметр Ø d2 мм 23 28 35 40 45 45 50 50 60 68 68 80

Высота s мм 4 4 5 5 6 6 6 8 8 10 10 12

26208 № 080 100 120 140 160 180 200 220 240 270 300 360

Цена за 1 штуку п. з. п. з. п. з. п. з. п. з. п. з. п. з. п. з. п. з. (п. з.) п. з. (п. з.)

Тов. гр. 260


Сферические шайбы

Исполнение: Сферические шайбы, закаленные и фосфатированные


для винтов M 8 10 12 14 16 20

Внутренний диаметр Ø d1 мм 8,4 10,5 13 15 17 21

Наружный диаметр Ø d3 мм 17 21 24 28 30 36

Высота h2 мм 3,2 4 4,6 5 5,3 6,3

Радиус r мм 12 15 17 22 22 27

26208 № 512 514 516 518 520 522


Тов. гр. 260

DIN 6319 C

26/10 ООО ЦТП MEM тел. +380 56 378 49 05




Шайбы с конусным торцом DIN 6319 D

Исполнение: Шайбы с конусным торцом, закаленные и фосфатированные

Применение: только для использования на отверстиях, не для пазов.

Использовать только в том случае, если шайба с конусным торцом полностью прилегает.


для винтов M 8 10 12 14 16 20

Внутренний диаметр Ø d2 мм 9,6 12 14,2 16,5 19 23,2

Наружный диаметр Ø d4 мм 17 21 24 28 30 36

Высота h3 мм 3,5 4,2 5 5,6 6,2 7,5

26208 № 612 614 616 618 620 622


Тов. гр. 260


Шайбы с конусным торцом

Исполнение: Шайбы с конусным торцом штампованные, прессованные и улучшенные.

Применение: Благодаря большому диаметру особенно подходят для крепления через паз при

использовании прихватов.


для винтов M 8 10 12 14 16 20

Внутренний диаметр Ø d2 мм 9,6 12 14,2 16,5 19 23,2

Наружный диаметр Ø d5 мм 23 30 35 40 45 50

Высота h4 мм 4 5 5 5 6 8

26208 № 712 714 716 718 720 722


Сферические шайбы и шайбы с конусным торцом служат для переноса усилий зажима в тех

случаях, когда крепежные элементы необходимо подогнать к неровной поверхности зажима.

Тов. гр. 260

аналог. DIN 6319 G


Комплекты натяжных болтов

для T-образных пазов

Исполнение: все элементы улучшены, класс прочности 8 или 10, в комплекте в деревянном

ящике. При помощи удлинительных гаек и установочных штифтов (удлинительных болтов) можно

обеспечить любую высоту зажима.

Для Т-пазов шириной мм 10 12 14 (16) 16 18 22

Резьба M 10 M 12 M 12 M 14 M 16 M 16 M 20

Винты для T-образных канавок DIN 787 2 шт. M10/40 2 шт. M12/50 2 шт. M12/50 2 шт. M14/63 2 шт. M16/63 2 шт. M16/63 2 шт. M20/80

4 шт. M10/63 4 шт. M12/80 4 шт. M12/80 4 шт. M14/100 4 шт. M16/100 4 шт. M16/100 4 шт. M20/125

4 шт. M10/100 4 шт. M12/125

4 шт. M16/160

Установочные штифты DIN 6379


(удлинительные болты)



4 шт. M12/200 4 шт. M14/250

4 шт. M16/250 4 шт. M20/315

Установочные шпонки DIN 508 – – 4 шт. 4 шт. – 4 шт. 4 шт.

Высокие гайки DIN 6330 B 4 шт. 4 шт. 4 шт. 4 шт. 4 шт. 4 шт. 4 шт.

Удлинительные гайки 4 шт. 4 шт. 4 шт. 4 шт. 4 шт. 4 шт. 4 шт.

Сферические шайбы и шайбы с конусным торцом по 4 шт. по 4 шт. по 4 шт. по 4 шт. по 4 шт. по 4 шт. по 4 шт.

DIN 6319 C и G

Шайбы DIN 6340 4 шт. 4 шт. 4 шт. 4 шт. 4 шт. 4 шт. 4 шт.

Размеры ящика

мм 254x188x32 278x234x36 278x234x36 317x239x44 339x294x48 339x294x48 358x342x56

26209 № 100 120 140 160 165 180 220

Цена за набор п. з. п. з. п. з. п. з. (п. з.) п. з. п. з.

Тов. гр. 260



26/11



Вертикальное быстрозажимное устройство

с открытым кронштейном и горизонтальным основанием*

Исполнение: оцинкованы и покрыты, с красной маслоупорной пластиковой ручкой, закаленными

и смазанными втулками подшипников.

Поставка: с прижимным винтом, оцинкованным и покрытым для лучшей защиты от коррозии,

и защитным колпачком. Пневматический блок для автоматического режима - по запросу.

Размер 0-4 также поставляется в исполнении из нержавеющей стали.

Размер 0 1 2 3 4 5

Расстояние между отверстиями c x m мм 13,5 x 23 16 x 24 20 x 30 20 x 32 32 x 45 45 x 50

Отверстие Ø d мм 4,5 4,5 5,5 7,1 8,5 8,5

Высота зажима h мм 17,5 20 25 34 42 55

Удерживающая сила F1 приблиз. Н 500 800 1000 1400 2000 3000

Удерживающая сила F2 приблиз. Н 700 1100 1200 2500 3000 5000

Общая высота H мм 90 105 144 206 230 300

Общая длина L мм 49 60 82 112 140 195

Прижимной винт M 4 x 25 M 5 x 30 M 6 x 35 M 8 x 45 M 8 x 65 M 12 x 80

26212 № 005 010 020 030 040 050


h * Также поставляется с вертикальным основанием.

Предложение и брошюра с подробным описанием - по запросу.

Тов. гр. 260


Вертикальное быстрозажимное устройство

с открытым кронштейном и вертикальным основанием

Исполнение: оцинкованные и покрытые. Заклепки из нержавеющей стали, которые вращаются

в закаленных втулках подшипников. Опоры подшипников смазаны. Эргономичная рукоятка из

красного, маслоупорного пластика

Поставка: в комплекте с улучшенным, оцинкованным прижимным винтом.

Размер 2 также поставляется в исполнении из нержавеющей стали.


Расстояние между отверстиями c x g мм 17,5 x 14 25,5 x 20 28,5 x 24

Отверстие Ø d мм 4,5 5,5 6,5

Высота зажима h мм 47 61 71

Удерживающая сила F1 приблиз. Н 0,8 1,0 1,4

Удерживающая сила F2 приблиз. Н 1,1 1,2 2,5

Общая высота H мм 132 180 243

Общая ширина мм 60 76 112

Угол 105° 105° 105°

Прижимной винт M 5 x 20 M 6 x 35 M 8 x 45

26213 № 010 020 030


Тов. гр. 260

h

F1

F2

g

d


Горизонтальное быстрозажимное устройство

с открытым кронштейном и горизонтальным основанием*

Исполнение: оцинкованы и пассивированы для лучшей защиты от коррозии, с красной маслоупорной

пластиковой ручкой, закаленными и смазанными втулками подшипников.

Поставка: с прижимным винтом и защитным колпачком.

Размер 0-4 также поставляется в исполнении из нержавеющей стали.

Размер 0 1 2 3 4

Расстояние между отверстиями c x m мм 16 x 16 15 x 22 26 x 29 25,5 x 29 41 x 43

Отверстие Ø d мм 4,6 4,8 5,5 6,5 8,5

Высота зажима h мм 15 20 25 33 44

Удерживающая сила F1 приблиз. Н 250 800 1000 1800 2000

Удерживающая сила F2 приблиз. Н 400 1100 1200 2500 3000

Общая высота H мм 23 30 44 48 74

Общая длина L мм 86 130 176 221 293

Прижимной винт M 4 x 25 M 5 x 30 M 6 x 35 M 8 x 45 M 8 x 65

26215 № 005 010 020 030 040


h * Также поставляется с вертикальным основанием.

Брошюра с подробным описанием - по запросу.

Тов. гр. 260

26/12 ООО ЦТП MEM тел. +380 56 378 49 05




Горизонтальное быстрозажимное устройство

с открытым кронштейном и вертикальным основанием

Исполнение: оцинкованные и покрытые. Заклепки из нержавеющей стали, которые вращаются

в закаленных втулках подшипников. Опоры подшипников смазаны. Эргономичная рукоятка из

красного, маслоупорного пластика



Расстояние между отверстиями c x g мм 25,5 x 20 28,5 x 24

Отверстие Ø d мм 5,5 6,5

Высота зажима h мм 74 71

Удерживающая сила F1 приблиз. Н 1,0 1,8

Удерживающая сила F2 приблиз. Н 1,2 2,5

Общая высота H мм 88,5 86,0

Общая длина L мм 176 221

Прижимной винт M 6 x 35 M 8 x 45

26216 № 020 030


Тов. гр. 260

F1

F2

g

h

d

t


Зажимное устройство с толкающей штангой

Зажимное устройство, действующее на сжатие и растяжение, с маленьким угловым основанием

Исполнение: с длинной направляющей штанги. Рукоятка устанавливается под любым углом к

основной поверхности. Зажимное устройство может крепиться без углового основания к металлическим

стенкам или вкручиваться при помощи торцевой резьбы в корпус приспособления.

Отдельные элементы оцинкованы, красная маслоупорная пластиковая ручка, закаленные и

смазанные втулки подшипников, заклепки из нержавеющей стали.

Поставка: с прижимным винтом и защитным колпачком.

Размеры 0 и 3 также поставляются в исполнении из нержавеющей стали.


Расстояние между отверстиями e мм 16 19,5 42

Отверстие Ø d мм 4,5 4,5 6,5

Длина хода при зажиме мм 16 20 32

Удерживающая сила F (сжатие и растяжение) приблиз. Н 800 1000 2500

Высота зажима h (до середины винта) мм 12 15 25

Ширина углового основания (k) мм 25 30 60

Общая высота x длина (В x Д) мм 46 x 96 60 x 121 96 x 190


26217 № 005 010 030


h Возможна поставка других исполнений.

Брошюра с подробным описанием - по запросу.

Тов. гр. 260


Зажимное устройство с толкающей штангой

Зажимное устройство, действующее на сжатие и растяжение - короткая конструкция

Исполнение: с длинной направляющей штанги, крепежной резьбой и гайкой. Oцинкованные и

покрытые. Заклепки из нержавеющей стали. Пригнанные Bинты улучшены. Опоры подшипников

смазаны. Эргономичная рукоятка из красного, маслоупорного пластика.

Применение: Зажимное устройство с толкающей штангой может крепиться к металлическим

стенкам или вкручиваться при помощи торцевой резьбы в корпус приспособления. Кроме того,

возможно фланцевое крепление при помощи углового основания.


Также поставляется в исполнении из нержавеющей стали.


Крепежный винт k M 16 x 1,5 M 20 x 1,5 M 24 x 1,5

Длина хода при зажиме c мм 21 38 67

Удерживающая сила F1 и F2 (сжатие и растяжение) кН 1,0 2,5 4,0

Диаметр толкающей штанги Ø a мм 10 12 16

Общая высота x длина мм 85 x 70 135 x 110 155 x 175


26218 № 020 030 050


Тов. гр. 260

F1

a

F2

1

k

2



26/13



Зажимное устройство с замком (на растяжение)

с коленно-рычажной передачей

Исполнение: Благодаря самоторможению в положении зажима предотвращается открывание

устройства под действием усилий, возникающих при обработке. Oцинкованные и покрытые.

Закаленные и смазанные втулки подшипников. Заклепки из нержавеющей стали. Крюк и зажимная

втулка улучшены. Рукоятка из красного маслоупорного пластика. Также поставляется в исполнении

из нержавеющей стали.

Зажимное устройство с замком

№110-150

Высота h1

Длина l1

Зажимное Контропора

устройство с

замком

Размер Растягивающее Расстояние регулировки

усилие

Высота h1 Длина l1 26219 26219

кН мм мм мм № Цена/шт. № Цена/шт.

1 2 5 33 148 110 п. з. 210 п. з.

3 3 12 36 242 130 п. з. 230 п. з.

5 5 12 70 320 150 п. з. 250 п. з.

Таблица размеров: Зажимное устройство с замком

Размер b c d e g h k l м R s

мм мм мм мм мм мм мм мм мм мм мм мм

1 36-41 19 5,3 36,5-41,5 4,5 22,5 6 31 28 41 4,5 45

3 67-79 19 7,1 74,5-86,5 5,5 23,0 13 40 32-35 46 5,5 98

5 58-70 29 12,0 58,5-70,5 11,0 49,0 13 55 60 88 8,0 144

Таблица размеров: Контропора

Размер b c d g h k l м o

мм мм мм мм мм мм мм мм мм мм

1 6 19 8 4,5 22,5 6 31 28 41 6,8

3 6 19 10 5,5 23,0 13 40 32-35 46 10,8

5 12 29 15 11,0 49,0 13 55 60 89 13,7

h Также поставляется в исполнении из нержавеющей стали. Тов. гр. 260

Контропора

№ 210-250

26/14 ООО ЦТП MEM тел. +380 56 378 49 05




Система безопасности

для всех сверлильных станков со столом, колонной и стойкой

Применение:

Система безопасности представляет собой устройство для надежной фиксации или позиционирования

зажимных средств на всех распространенных сверлильных станках со столом, колонной и

стойкой.

Основной блок непосредственно прикручивается к столу сверлильного станка (необходимо для

монтажа основного блока, сверло HSS Ø 6 и 6,8 мм, метчик M8, вороток). Соответствующий блокадаптер

(в зависимости от применения, например, для кулачкового патрона) соединяется с основным

блоком посредством трубы прямоугольного сечения и закрепляется зажимным винтом.

Система имеет модульную конструкцию и состоит в целом более чем из 20 различных инструментов

и приспособлений.

Преимущества:

•невозможность резкого поворота детали = повышенная безопасность в эксплуатации

•быстрое позиционирование, простая и быстрая смена положения сверла = значительно более

короткое время переоснащения

•pаззенковка наклонных поверхностей может без проблем выполняться также на круглых

деталях

•различные принадлежности для установки тисков сверлильных станков, трех- или четырехкулачковых

патронов, быстрозажимных устройств и т.д.

Базовые блоки:

№ 010 Основной блок для установки на ровной поверхности на сверлильный станок

№ 020 Основной блок для установки на изогнутой поверхности на сверлильный станок

№ 110 Монтажный комплект, состоящий из выравнивающей трубы, подкладной плиты и прихвата

Необходим для монтажа и выравнивания основного блока.

Прихват также может использоваться при сверлении.

Блоки-адаптеры:

№ 210 Универсальный держатель для кулачковых патронов, тисков, зажимной оправки

№ 310 Держатель тисков, маленький

№ 320 Держатель тисков, большой

№ 410 Упорный кронштейн, для повторяемого позиционирования детали (например, для мeлких

серий)

№ 010

№ 020

№ 110

Исполнение для

ровная поверхность изогнутая привалочная

поверхность

26239 Основной блок № 010 020


26239 Монтажный комплект № 110


26239 Универсальный держатель № 210


26239 Держатель тисков, маленький

Длина 210 мм

№ 310

Расстояние между отверстиями 120 мм


26239 Держатель тисков, большой

Длина 310 мм

№ 320

Расстояние между отверстиями 150 мм


26239 Упорный кронштейн,

высота 110 мм

№ 410


h Другие принадлежности, как прихваты, точная регулировка и т. д. - по запросу. Тов. гр. 263

№ 310 и 320


№ 410


Примеры использования

a Система безопасности

Основной блок для ровной поверхности Основной блок с тисками сверлильного

станка

140 мм (№ 28660 140)

Основной блок с 3-кулачковым патроном

200 мм (№ 22385 050) и специальными

принадлежностями

Упорный кронштейн

Быстрозажимное устройство

Стол с T-пазами с быстрозажимным

устройством

Сверлильное приспособление по листовому

металлу

Специальное приспособление



26/15



Зажимнoй болт

Применение: болты крепятся на столе станка посредством установочной шпонки. Прокладочная шайба препятствует возникновению повреждений

стола станка, а также смещению при плотном завинчивании. Крепление выполняется при помощи винта из улучшенной стали. Повреждению

детали препятствует зажимное кольцо из латуни.

Преимущества: Короткое время переоснащения, оптимальное использование стола станка, свободный проход при фрезеровании и сверлении.

Поставка: с зажимным болтом и стандартным натяжным винтом (8-40 мм).

Дополнительно представлены удлинительные винты для диапазонов зажима 40-67 мм и 65-87 мм.

1

M16

3

4

5

6

1 Диапазон зажима

2 Длина (js6)

3 SW 18

4 Натяжной болт

5 Зажимное кольцо

6 Диаметр 22 мм

7 SW 36

8 Прокладочная шайба

Ø39.5

2

7

8

M10

Длина ( js6 ) мм 50 100 150*

Диапазон зажима мм 8 - 40 8 - 40 8 - 40

26240 № 010 020 030


26240 Удлинительный винт для диапазона зажима 40 - 67 мм № 110


26240 Удлинительный винт для диапазона зажима 68 - 87 мм № 120


*Форма болта отличается от изображенной на чертеже, диаметр опорной поверхности Ø 39,5 мм переходит конусообразно вниз на диаметр Ø 64 мм. Тов. гр. 264


Прижимное устройство, передвижное

•Высота зажима 0-69 мм

•Сила зажима 25 кН – Момент затяжки 100 Нм

•Прочный зажимной элемент из легированной улучшенной стали в кованом исполнении для

переменных высот зажима и со смещаемым основным элементом.

Состоит из:

– Основной элемент

– Опора

– Упор с гладкой поверхностью

– Установочная шпонка DIN 508 с винтом с цилиндрической головкой, класс прочности 12.9

G x M12 x 14 M12 x 16 M16 x 18

h-H мм 0-63 0-63 3-69

A 1 мм 135 135 141

K мм 32-97 32-97 32-97

L1 мм 16 16 20

L2 мм 25 25 30

Вес g 3016 3042 3360

26242 № 010 020 030

Цена за 1 штуку п. з. (п. з.) (п. з.)

Тов. гр. 260

1

SW 13

M16

A1

32


Комплекты параллельных подкладок

из стали, закаленные, тонко отшлифованные, с точным углом

Попарно допуск IT 5, абсолютный размер согласнo DIN 7168 средний.

Применение: для параллельной установки деталей в станочные тиски, на станках или разметочных

плитах. Габаритные размеры дают возможность многочисленных комбинаций.

Поставка: с деревянными стойками.

K

G

L1 L2

135

40

54

Комплект параллельных элементов мм 2-24 8-42*

Cостоящий из Пара 20 24 24

Длина по 1 паре мм 100 125 150

Размеры мм 2 x 5 2 x 10 2 x 15

2x20 3x6 3x11

3x16 3x21 4x7

4x12 4x17 4x22

5x8 5x13 5x18

5x23 6x9 6x14

6x19 6x24

8x11 8x16 8x21

8x26 8x31 8x36

10 x 13 10 x 18 10 x 23

10 x 28 10 x 33 10 x 38

12 x 15 12 x 20 12 x 25

12 x 30 12 x 35 12 x 40

14 x 17 14 x 22 14 x 27

14 x 32 14 x 37 14 x 42

8x11 8x16 8x21

8x26 8x31 8x36

10 x 13 10 x 18 10 x 23

10 x 28 10 x 33 10 x 38

12 x 15 12 x 20 12 x 25

12 x 30 12 x 35 12 x 40

14 x 17 14 x 22 14 x 27

14 x 32 14 x 37 14 x 42

26254 № 010 020 030

Цена за набор п. з. п. з. п. з.

* за исключением 9 мм Тов. гр. 264

26/16 ООО ЦТП MEM тел. +380 56 378 49 05




Комплект точных параллельных подкладок

из стали, закаленные, отшлифованы со всех сторон

Поставка: в деревянном футляре, с 14 парами подкладок.

Допуск на высоту для одной пары 0,01 мм.

Длина x Ширина мм 150 x 10

Высота мм 14 16 18 20 22 24 26 28 30 32 35 40 45 50

Допуск для пары H мм 0,010

Допуск на номинальный размер В + Ш* мм ± 0,02

26256 № 010


Допуск для пары H мм 0,010

Допуск на номинальный размер H* мм ± 0,20 (при высоте 14-30), ± 0,30 (при высоте 32-50)

26256 № 020


* DIN 7168 m Тов. гр. 264


Параллельные элементы

из стали, закаленные и точно отшлифованные

Попарно допуск IT 5, номинальные размеры согласнo DIN ISO 2768-1 Класс допуска m.

Применение: в качестве подкладок, упоров или прокладок на станках, для станочных тисков или

разметочных плит в целях параллельного расположения деталей. Параллельные элементы также

целесообразно использовать с разметочными плитами. Возможно наложение двух размеров, что

позволяет создавать множество комбинаций. Несколько одинаковых пар поставляются по запросу.

Парные параллельные элементы в комплектах - см. № 26258.

Высота H мм 8 10 12 16 20 12 16 20

Ширина B мм 2,5 3,2 4 5 6,3 4 5 6,3

Длина L мм 63 63 63 63 63 100 100 100

Допуск на параллельность tp 1 мм 0,006 0,006 0,008 0,008 0,009 0,008 0,008 0,009

Допуск на параллельность tp 2 мм 0,004 0,005 0,005 0,005 0,006 0,005 0,005 0,006

26257 № 208 210 212 216 220 312 316 320

Цена за пару п. з. п. з. (п. з.) п. з. п. з. п. з. п. з. п. з.

Высота H мм 25 32 40 25 32 40 50

Ширина B мм 8 10 12 8 10 12 16

Длина L мм 100 100 100 160 160 160 160

Допуск на параллельность tp 1 мм 0,009 0,011 0,011 0,009 0,011 0,011 0,011

Допуск на параллельность tp 2 мм 0,006 0,006 0,008 0,006 0,006 0,008 0,008

26257 № 325 332 340 425 432 440 450

Цена за пару п. з. п. з. (п. з.) п. з. (п. з.) п. з. (п. з.)

Тов. гр. 260

DIN 6346 P


Комплекты параллельных элементов

Исполнение и применение - см. № 26257.

Исполнение согласнo DIN со стандартной градацией позволяет создавать множество комбинаций.

Несколько одинаковых комплектов поставляются по запросу.

Поставка: в деревянном ящике со съемной откидной крышкой.

Комплект для

мастерской


мастерской


тисков

Комплект

Параллельные

элементы

Размер

Bходит

по 1

паре,

длина

Высота x ширина 26258

мм мм мм № Цена/наб.

2,5-25 63 100 8 x 2,5/10 x 3,2 12 x 4,0/16 x 5,0 010 п. з.

12 x 4,0/16 x 5,0 20 x 6,3/25 x 8,0

20 x 6,3

4-40 100 160 12 x 4,0/16 x 5,0 25 x 8/32 x 10 020 п. з.

20 x 6,3/25 x 8,0 40 x 12

4-32 100 12 x 4/16 x 5

050 п. з.

20 x 6,3/25 x 8

32 x 10

Тов. гр. 260

DIN 6346 S

Геометрическая градация позволяет полностью

использовать высоту прилегания:

2,5-25 свыше 40 различных высот 2,5-45 мм

4-32 свыше 40 различных высот 4-57 мм

4-40 свыше 40 различных высот 4-72 мм



26/17



Угольник для закрепления детали

из чугуна

Простое, жесткое исполнение, с обработанными крепежными поверхностями и ребрами жесткости.

Допуск на прямоугольность 0,04/100 мм.

Длина L ок. мм 150 200 275 400

Ширина B ок. мм 75 100 150 225

Высота H ок. мм 100 150 200 300

Вес ~ кг – – 15 45

26260 № 010 020 030 040d

Цена за 1 штуку п. з. п. з. п. з. (п. з.)


L

B

H


Столы угловые крепежны

из чугуна, простое исполнение

Исполнение: возможность фиксации под любым углом. Обе опорные поверхности обработаны

на строгальном станке.

№ 010 с возможностью поворота на 60°; № 020-040 с возможностью поворота на 90°.

Поверхность зажима ок. мм 300/300 390/400

Занимаемая площадь ок. мм 255/300 300/370

Высота зажимной поверхности,

горизонтальная ок. мм 160 210

Количество Т-образных пазов 3 4

T-пазы аналог. DIN 650 мм 14 14

Вес ~ кг 45 65

26300 № 030 040d


h Другие размеры и более точные допуски - по запросу. Тов. гр. 264

26/18 ООО ЦТП MEM тел. +380 56 378 49 05




Прецизионные тиски

Применение: для горизонтальных, вертикальных и боковых шлифовальных, контрольных и электроэрозионных работ.

Исполнение: из легированной инструментальной стали, закаленные и тонко отшлифованные, с быстрой регулировкой.

№ 28600 110-150 = допуск на прямоугольность 0,005 мм/100 мм, допуск на параллельность 0,002 мм/100 мм.

№ 28600 010-030 = допуск на прямоугольность 0,005 мм/100 мм, допуск на параллельность 0,005 мм/100 мм.

Поставка: в деревянном ящике.

Приведение в действие подвижной зажимной губки:

№ 28600 010-030 № 28600 120 и 150 № 28600 130 и 140

Исполнение тип PLF с натяжным болтом на верхней стороне тип PL-S с быстрой регулировкой

Призма пришлифованная

горизонтальные горизонтальные горизонтальные верт. гориз. гориз. гориз. гориз.

и вертикальные и вертикальные и вертикальные

и верт. и верт.

Ширина губок мм 50 73 100 34 45 70 90 120

Диапазон зажима мм 62,5 100 125 25 50 80 120 150

Высота губок мм 25 35 45 15 20 30 40 40

Габаритная высота мм 50 67 90 35 45 62 80 90

Общая длина корпуса мм 140 190 245 75 110 160 210 280

28600 № 010 020 030 110 120 130 140 150


Тов. гр. 202


Прецизионные тиски, тип PL-G

Применение: для горизонтальных, вертикальных и боковых шлифовальных и контрольных работ.

Исполнение: из легированной инструментальной стали, закаленные и тонко отшлифованные.

Допуск на прямоугольность 0,005 мм/100 мм, допуск на параллельность 0,002 мм/100 мм.

Ширина губок мм 60 73 88


Высота губок мм 25 35 40

Общая длина корпуса мм 110 210 250

28604 № 060 073 088


Тов. гр. 202


Прецизионные синусные тиски

Применение: для шлифовальных и контрольных работ.

Исполнение: из легированной инструментальной стали, закаленные и тонко отшлифованные.

Допуск на прямоугольность 0,005 мм/100 мм, допуск на параллельность 0,002 мм/100 мм.

№ 010-020 тип PS-SV

Точная настройка угла выполняется при помощи концевых мер (см. с № 32050).

Диапазон регулирования 0-46 гр. Опорные болты и болты крышки подшипника, закаленные и

отшлифованные с допуском 0,001 мм

№ 100 тип PS-ZD

2-мерная настройка угла посредством нониуса 3'.

Микрометрический винт на нижней части позволяет выполнять точную настройку угла.

Диапазон регулирования 360° и 2 x 60°. Зажимные устройства могут фиксироваться путем

геометрического замыкания под любым углом.



Высота губок мм 30 40 30

Габаритная высота мм 93 113 137

Общая длина корпуса мм 160 210 160

28620 № 010 020 100


Тов. гр. 202

№ 010-020

№ 100



28/1

E

G

b

T

T

C

S



Станочные тиски для сверлильных станков

Применение: для легкой обработки резанием.

Исполнение: из чугуна, точный зажим благодаря длинной плоской направляющей, губки со

ступенями для плоских деталей и горизонтальными и вертикальными призмами для круглых

деталей.

Ширина губок мм 60 80 100 120 150

Диапазон зажима мм 70 80 115 155 185

Высота губок мм 25 25 30 40 45

Общая длина мм 160 190 240 300 355

Общая ширина мм 130 150 200 230 260

Общая высота мм 47 52 67 82 100

Ширина крепежного паза мм 9 9 12 12 15

Расстояние между крепежными пазами мин./макс. мм 90/105 110/125 145/160 180/195 200/215

Вес кг – – – 16 24

28665 № 060 080 100 120 150


Тов. гр. 282

Поставка с гладкими губками

(без призматических губок)



Применение: для сверления, зенкования и винтовой обработки нарезания резьбы.

Исполнение: из чугуна, возможность универсального крепления при помощи прорезей

и продольных отверстий. Неподвижные зажимные губки с призмами. Обе губки со

ступенью для зажима плоских деталей. Губки и шпиндель вороненые.

№ 200 3 варианта крепления: горизонтально, вертикально и на сбоку.

Ширина губок мм 63 80 100 120 140 100

Диапазон зажима мм 65 70 92 110 150 93

Высота губок мм 25 30 30 30 40 30

Длина основной части мм 125 234 272 345 300 279

Общая ширина мм 105 142 152 180 220 159

Общая высота мм 43 58 63 63,5 85 65

28660 № 063 085 100 120 140 200


Тов. гр. 282

№ 085-120

№ 200



Применение: для быстрого и надежного зажима, в особенности при серийной обработке

деталей, возможно использование с направляющей шиной, основное и боковое закрепление,

также подходит для легких фрезерных работ.

Исполнение: обслуживание одной рукой, быстрая регулировка губок и зажим при помощи всего

одного рычага, плоское, жесткое исполнение, макс. сила зажима 10 кН, блокировка путем

геометрического замыкания, большой диапазон зажима, корпус из специального литья.

Поставка: Тиски вкл. направляющую шину и крепежный материал.

Разме A B C D E F G H J K L M Н

р

1 110 130 32 465 82 280 50 62 18 112 56 48 6

2 135 160 40 545 90 328 50 71 18 137 56 48 6

Разме O P Q R S T U В X Y a b c

р

1 8 320 55,8 3,5 3,5 15 3-12 5-32 6 12 63 13,6 M6

2 8 320 55,8 4 4,5 15 3-13 6-40 6 16 80 15,6 M8

X

A

a

M

L

K

N

O

H

Y

ØU

B

R

F

ØV

Dmax.

-84

Закрепление при помощи направляющей

Закрепление при помощи прихватов Закрепление при помощи прихва-

шины

тов, боковое


Ширина губок мм 110 135

Диапазон зажима мм 130 160

Mакс. сила зажима кН 10 10

Вес ~ кг 12,5 19,0

28671 № 110 135


Тов. гр. 280

ØJ

-132

28/2 ООО ЦТП MEM тел. +380 56 378 49 05




Тиски машинные для сверлильных станков BOF

Применение: для сверления, зенкования и винтовой обработки нарезания резьбы.

Исполнение: из чугуна. Длинная направляющая подвижной зажимной губки также во внешнем

диапазоне зажима. Возможность крепления сбоку и с торца. Губки со ступенью для зажима

плоских деталей, а также с возможностью поворота: 1 сторона гладкая или с поперечной и

продольной призмой, 1 сторона рифленая, обе стороны отшлифованы.

Ширина губок мм 90 110 135 160

Высота губок мм 25 32 40 50

Диапазон зажима мм 90 130 160 220

Общая длина, в откр. виде мм 356 470 550 692

Общая высота мм 60 72,5 80,5 95,5

28681 № 090 110 135 160


Тов. гр. 203


Быстрозажимные тиски BSS

Применение: для быстрого и надежного зажима, в особенности при серийной обработке

деталей, но также и для легких фрезерных работ.

Исполнение: из чугуна. Обслуживание одной рукой, т. е. быстрая регулировка губок и зажим

при помощи всего одного рычага. Длинная направляющая подвижной зажимной губки. Губки с

призмой и ступенями для зажима плоских деталей.



Высота губок мм 32 40

Oбщая длина x ширина x высота мм 510 x 175 x 72,5 587 x 205 x 80,5

28695 № 110 135


Тов. гр. 203

2 3

1


Станочные тиски

RV на поворотной плите

Применение: для зажима, например, круглых и асимметричных деталей.

Исполнение: из чугуна, механический зажим, с поворотной губкой, четыре различных зажимных

поверхности.

Преимущество: простое вращение зажимной губки позволяет выполнять четыре различных вида

крепления.

Поставка: полностью смонтированы на поворотной плите, с кривошипной рукояткой.

Ширина губок мм 100

Диапазон зажима мм 100

Высота губок мм 38

Общая длина в откр. виде мм 450

Общая длина в закр. виде мм 353

Габаритная высота мм 120

Вес кг 21

28712 № 100


Тов. гр. 281

Кривошипная рукоятка


Тиски машинные UZ

из специального литья, с центральным зажимом

Применение: для фрезерования и строгания поверхностей, прорезей и пазов всех видов.

Благодаря центральному зажиму допустима разная ширина деталей, не влияя на их нейтральное

положение.

Исполнение: Для точного выравнивания корпус тисков и поворотная плита снабжены продольными

канавками 20 H 7. Шпиндель имеет защитное покрытие в рабочей зоне. Закаленные зажимные

губки, поворотные, одна сторона гладкая, другая рифленая.

№ 28 750 Тиски, неподвижное исполнение.

№ 28 717 Поворотные плиты.


Диапазон зажима B мм 110 140 180

Высота губки/толщина губки C/Y мм 31,6/12 39,6/16 49,6/16

Высота G/H мм 61/93,5 65,5/106 74/124,5

Длина F/D мм 344/358 394/408 480/495

Ширина K мм 132 152 180

Ширина прорези R мм 13 13 17

28750 № 110 135 160

Цена за 1 штуку п. з. п. з. (п. з.)

hДополнительные губки - см. № 28882-28889 Страница 28/6. Тов. гр. 203

E G

KR

M6

D max

YB

C

F

20H7



28/3



Тиски машинные RS

Применение: для сверлильных и фрезерных работ.

Исполнение: из специального литья. Длинная плоская направляющая подвижной зажимной

губки. Шпиндель защищен от попадания грязи и стружки. Закаленные зажимные губки поворотные,

одна сторона гладкая, другая рифленая.

Для точного выравнивания корпус тисков и поворотная плита снабжены продольными канавками

20 H7.

Поперечные канавки - по запросу.


Диапазон зажима B мм 105 125 145 185

Высота губки/толщина губки C/Y мм 31,6/12 39,6/16 49,6/16 62,6/20

Высота G/E мм 58/90 64/104 70/120 82/145

Длина F/D мм 300/423 365/510 410/575 460/675

Ширина K мм 160 200 240 280

Ширина прорези R мм 14 14 18 22

28710 № 110 135 160 200


h Подходящие поворотные плиты - см. № 28881 Страница 28/6.

Тов. гр. 203

Дополнительные губки - см. № 28882-28889 Страница 28/6.

E

G

K

M6

YB

C

D max

F

20H7

R


Тиски машинные высокого давления

Применение: для индивидуального и серийного производства на сверлильных и фрезерных

станках.


U Крепежная система механикогидравлическая, с предварительным креплением посредством

кривошипной рукоятки

U Корпус из стали, кованый, направляющие закалены и отшлифованы

U Выравнивание на машинном столе: продольно посредством пазов и установочных шпонок

№ 26196 см. Страница 26/7. Поперечный паз по желанию за дополнительную стоимость

U Грубая настройка диапазона зажима посредством регулировочного болта

U Возможность предварительного зажима для упругих деталей, пакетный зажим, выравнивающие

губки

Поставка: с 1 комплектом стандартных губок (1 сторона - гладкая, 1 сторона - рифленая)

и 1 кривошипной рукояткой.

0.8

B

60

D max

55 221.6

25 y S 30

0.8 0.8

E

20

A

6

37.043

20H7

C

5

F

64.5

Ширина губки b мм 90 125

Диапазон зажима S мм 0-150 0-220

Высота губки C/толщина губки Y мм 39,6/15,6 39,6/15,6

Общая высота E / Высота G мм 99 x 53 112 x 70

Ширина K мм 230 265

F x Dмакс. мм 370 x 553 470 x 681

Сила зажима кН 25 40

28832 Тиски № 092 127


Ширина прорези b1 мм 14 16

A x C мм 242 x 30 280 x 30

B x D мм 134,5 x 212 162 x 252

28832 Поворотные плиты № 093 128


Тов. гр. 281

80

60

20 H7

Y

14

D

E

G

B

20

6

20H7

C

X

6

19

16

6

M2 16 24

Ø20

10

19.5

Ø12

A

28/4 ООО ЦТП MEM тел. +380 56 378 49 05



Принадлежности для машинных тисков высокого давления № 28 812 и №

28 832



Диапазон зажима Ø мм – 15-42 18-50 20-60

28833 Призматическая губка, для зажима круглых

деталей горизонтально и вертикально

№ – 125 160 200

Цена за 1 штуку – п. з. (п. з.) (п. з.)

(глубина x высота ступени) мм – 3 x 6 5 x 8 6 x 12

28834 Ступенчатые губки, для зажима прямоугольных деталей без

подложек

№ – 125 160 200

Цена за набор – п. з. (п. з.) (п. з.)

28835 Оттяжные губки гладкие, устанавливаются вместо стандартных

губок

№ 092 127 161 –

Цена за набор п. з. п. з. (п. з.) –

28838 Угловая передача для приведения в действие шпинделя

тисков сверху (поставка с адаптером без рычага).

№ – – 160 –

Цена за 1 штуку – – (п. з.) –

28839 Упор для детали для зажима деталей с точным позиционированием

№ – – 200

Цена за 1 штуку – – (п. з.)

28889 RÖHM Упор для детали* № 010 – –

Цена за 1 штуку п. з. – –

№ 28833-28839 = Тов. гр. 281

№ 28889 = Тов. гр. 203

№ 28833 125-200

№ 28834 125-200

№ 28835

№ 28839 200

№ 28838 160


Тиски машинные высокого давления RB

Применение: для штучного и серийного производства на сверлильных и фрезерных станках.


•Крепежная система, механикогидравлическая, с предварительным креплением посредством

кривошипной рукоятки.

•Возможность предварительной настройки силы зажима посредством упора.

•Корпус из стали, кованый (ширина губки 113, 135 и 160 мм) из чугуна из чугуна с шаровидным

графитом (ширина губки 200 мм). Направляющие закалены и отшлифованы.

•Выравнивание на машинном столе: продольно посредством пазов и установочных шпонок

№ 26196. Поперечно по желанию за дополнительную стоимость.

•Грубая настройка диапазона зажима посредством регулировочного болта.

•Точность повторения зажима при одинаковой силе зажима 0,01 мм

Поставка: с 1 комплектом стандартных губок (1 сторона - гладкая, 1 сторона - рифленая) и кривошипной

рукояткой.


Диапазон зажима B мм 170 220 310 355

Высота губки/толщина губки C/Y мм 31,6/12 39,6/16 49,6/16 66,6/20

Высота G ± 0,02/E мм 65,5/97 72,5/112 83,5/133 104,5/171

Длина F/D мм 390/583 468/681 574/817 685/1022

Ширина K мм 160 200 240 280

Ширина прорези Q мм 13 13 17 21

Сила зажима кН 30 40 50 100

28880 № 111 136 161 201


h Тиски с шириной губки 250 и 315 мм, а также дополнительная

Тов. гр. 203

угловая передача - по запросу.

K E

y B

G C

M6

20 H7

P

Dmax

F

Q

20 H7

Q



28/5



Поворотные плиты

Применение: для машинных тисков высокого давления № 28 880, № 28 710 и № 28 832.

Исполнение: с отшлифованной опорной кромкой для опоры тисков, градусное деление и винты

для крепления тисков.

P

C

U

D

T

20 H7

№ 28881 110-160

E

C

20 H7

B

V

A

B

V

A

P

D

№ 28881 200

Для ширины губок мм 113 135 160 200

A мм 242 280 340 420

B мм 134,5 162 201 241

C мм 30 30 34 40

D мм 14 14 18 21

Ø E мм – – – 346

P M12 M12 M16 M20

T – – – 20°

U – – – 27,5°

28881 № 110 135 160 200


Тов. гр. 203

D


Губки для навешивания

Применение: для станочных тисков высокого давления № 28 880.

Роликовые оттяжные губки ENR, для деталей с/без угловой погрешности, закаленные и отшлифованные.

Для ширины губок мм 113 135 160 200

28882 № 110 135 160 200

Цена за набор (п. з.) (п. з.) (п. з.) (п. з.)

Тов. гр. 203

№ 28882

№ 28882


Губки для привинчивания

Применение: для машинных тисков высокого давления № 28 880.

№ 28886 Призматические губки SPR, закаленная и отшлифованная, для сочетания со стандартной

губкой.

№ 28887 Призматическая губка и стандартная губка SBO, с опорной поверхностью для

детали, мягкие и вороненые.

№ 28889 Упоры для детали регулируемый, для привинчивания к станочным тискам.

Для ширины губок 113 135 160

28886 Призматическая губка SPR № 110 135 160


28887 Призматическая губка и стандартная губка SBO № 110 135 160

Цена за набор п. з. п. з. (п. з.)

28889 RÖHM Упор для детали* № 010


* для зажима деталей с точным позиционированием. Тов. гр. 203

№ 28886

№ 28889

№ 28887

28/6 ООО ЦТП MEM тел. +380 56 378 49 05




Тиски машинные MSR

Применение: для фрезерных станков и обрабатывающих центров.


•Из легированной стали

•Направляющие закалены и отшлифованы

•Точность повторений зажима 0,02 мм

•Выравнивание на столе станкапосредством продольных и поперечных канавок 20 H 7

•Грубая настройка диапазона зажима посредством регулировочного болта

Поставка: с зажимным ключом и упором для детали.


Высота губок мм 40 50


Общая длина мм 345 520

Высота корпуса мм 40 50

Ширина корпуса мм 95 125

Высота вкладной губки мм 32 40

Длина губки мм 78 90

Габаритная высота мм 80 100

Разметочный болт/расстояние разметки мм 50 50

Mакс. сила зажима ок. кН 30 50

Вес кг 12,7 29,5

28720 № 120 150


Поворотная плита A x B

Поворотная плита C x D

мм 226 x 23

47 x 95

290 x 28

58 x 125

28721 № 120 150


Прихват для тисков MSR

12 14 16 18 12 14 16 18

подходит для T-паза

28722 № 112 114 116 118 212 214 216 218


для оптимального зажима необходимы 4 прихвата

Тов. гр. 203

h Предложение по запросу

№ 28720

A

D

№ 28721

B

C

№ 28722


Специальные зажимные губки

для станочных тисков № 28720 тип MSR

Ступенчатая губка для неподвижной губки Ступенчатая губка для подвижной губки Призматическая губка с зажимной ступенью Угловая губка для подвижных губок

для подвижных губок

h Предложение по запросу Тов. гр. 203



28/7



Базовый комплект для 3-осевого и 5-осевого зажимного устройства

для обработки с 3 или 5 сторон при однократном закреплении


•высокая сила зажима (до 40 кН) там, где она необходима, благодаря встроенному ходовому валу

непосредственно под опорной поверхностью детали!

•отсутствие раздачи зажимных губок под действием груза, перекоса машинного стола

•позволяет обеспечить высочайшую силу резания благодаря исключительной жесткости

•небольшая глубина зажима 8 мм позволяет выполнять обработку без кромок с 3 или 5 сторон

•любое расстояние зажима, ограничителем выступает только размер стола станка, что достигается

путем простого перемещения обеих губок

•зажим заготовок, обработанных деталей, деталей круглой и сложной формы

•зажим с геометрическим замыканием

•ATORN 3 или 5 AX 100 могут устанавливаться на плитах и столах с T-пазами, перфорированных

плитах и собственных приспособлениях

Базовый комплект для 3-осевого или 5-осевого зажимного устройства, состоящий из

(без основной плиты и парных опорных планок):

подвижной и неподвижной губок, удлинительного вала с накидной гайкой 60 и 120 мм, ходового

шпинделя, ходовой гайки, пары зажимных губок с 12 штифтами для крепления над машинным

столом, в зависимости от выбора опорных планок и парных адаптерных плит 100, 125, 150 мм -

при 3-осевом зажимном устройстве и 175, 200, 250 мм - при 5-осевом зажимном устройстве.

1 2

3

4

5

Модель 3 AX 100 5 AX 100

Высота над машинным столом мм 100 175


Сила зажима на детали кН 22 42

Диапазон зажима при стандартном комплекте мм 22-236 22-236

Глубина зажима мм 8 8

28758 № 005 010


Тов. гр. 280

6 7

1 Базовый комплект для 3-осевого зажимного

устройства

2 Базовый комплект для 5-осевого зажимного

устройства

3-8 Необходимые принадлежности для

соответствующего применения:

4 Повышение адаптерной плиты

25/50 мм, № 170-175

5 парные опорные планки:

6 100/125/150 мм

для 3 AX 100 № 390-394

7 175/200/225/250 мм

для 5 AX 100 № 400-407


Парные основные плиты и плита с T-пазами

для 3-осевого и 5-осевого зажимного устройства

1 2 3

4 5

1 без отверстия 2 для столов с T-пазами 3 комплект для выравнивания и фиксации

Плита с Т-пазами

4 пригнанные винты 5 для координатных плит

Обозначение Плита с Т-пазами Без отверстия Для столов с Т-пазами Для координатных

плит

Комплект для выравнивания

и фиксации

Пригнанные

винты

Pасстояние между пазами мм 63 – 63 80 100 – – – – – – –

Расстояние между ячейками координатной

мм – – – – – 40 50 50 – – – –

сетки

Крепежная резьба M – – – – – M 12 M 12 M 16 – – M 12 M 16

Ширина паза мм – – – – – – – – 14 18 – –

Общая длина/длина резьбы мм – – – – – – – – – – 67/33 72/30

Длина/ Ширина/Bысота мм 400/160/50 – – – – – – – – – – –

28758 № 090 100 106 108 110 142 152 156 224 228 712 716

Цена за 1 штуку п. з. – – – – – – – п. з. п. з. п. з. п. з.

Цена за пару – п. з. п. з. п. з. п. з. п. з. п. з. п. з. – – – –

Тов. гр. 280

28/8 ООО ЦТП MEM тел. +380 56 378 49 05




Принадлежности и запасные части для 3-осевого и 5-осевого зажимного устройства

2

1

4

5

№ 170

6

H

3

L

B

8

7

1 удлинительный вал с накидной гайкой

2 зажимные губки стандартные

3 подвижные губки

4 штифт

5 ходовой винт с кожухом возвратной пружины

6 неподвижные губки

7 основная плита (размеры: ШxДxВ: 98x158x36 мм)

8 парные опорные планки

№ 175

№ 220

Описание 28758

№ Цена пары Цена/шт.

Адаптерная плита, повышение 25 мм для губок 170 п. з. –

Адаптерная плита, повышение 50 мм для губок 175 п. з. –

Комплект упоров 220 – п. з.

Прихват 40 x M 12 342 – п. з.

Прихват 50 x M 12 352 – п. з.

Прихват 40 x M 16 356 – п. з.

Средний прихват 40/M 12 380 – п. з.

Опорные планки 100 мм (3-AX-100) 390 п. з. –







Зажимные губки стандартные 410 – п. з.

Зажимные губки необработанные 420 – п. з.

Круглая зажимная головка с винтом 12,9 (комплект = 4 шт.) 500 – п. з.

Штифт 0 мм, плоский 510 – п. з.

Штифт 0,25 мм, остроконечный 512 – п. з.

Штифт 0,5 мм, остроконечный 515 – п. з.

Штифт 4,0 мм, засверленный конец 523 – п. з.

Штифт 6,0 мм, засверленный конец 525 – п. з.

Удлинительный вал с накидной гайкой 60 мм 600 – п. з.



Ходовой винт с кожухом возвратной пружины M 18 x 1,5 650 – п. з.

Ходовая гайка 660 – п. з.

№ 410-420

№ 500

№ 510-525

№ 660 / 650

№ 224-228

№ 390-407

№ 600-620

h Подходящий динамометрический ключ, разм. 20, 20-200 Нм - см. № 52244 620

Страница 52/28

Подходящая шестигранная головка 19 мм - см. № 58590 190 Страница 52/18

Тов. гр. 280


Практические примеры a 5-осевого зажимного устройства 5 AX 100

для простой обработки с 5 сторон при однократном закреплении

Тов. гр. 280



28/9



Тиски машинные высокого давления, для станков с ЧПУ, MM-G 125

со ступенчатыми губками, поворотными

Применение: для станков с ЧПУ, обрабатывающих центров для изготовления инструментов,

пресс-форм, приспособлений и серийного производства.


•Крепежная система механико-механическая, с передаточным коленчато шарнирным соединением,

с кривошипной рукояткой, не требует технического обслуживания

•Возможность предварительной настройки силы зажима посредством упора

•Корпус из чугуна GGG, направляющие закалены и отшлифованы

•Грубая настройка диапазона зажима путем перемещения губок на салазках

•Точность повторения зажима при одинаковой силе зажима 0,01 мм

•Защита от стружки препятствует ее попаданию внутрь корпуса

Ширина губки a мм 125

Диапазон зажима B мм 0-216

Диапазон зажима при повернутых ступенчатых губках мм 97-312

Высота губки C мм 40

Общая длина Dмакс. мм 463

E / F мм 140 / 400

G–0,02 / H–0,05 мм 100 / 112,5

N мм 20

Диапазон перемещения W мм 1 x 108

Расстояние перемещения разделительной насадки Z мм 109

Сила зажима кН 40

Вес кг 41

28874 № 125d

Цена за 1 штуку

(п. з.)

h Угловая передача по запросу. Тов. гр. 280

E

H

C

B

Z

F

D

W

N

G

Простые прихваты для Т-паза


Применение: в комплекте, для торцевого и основного крепления, подходят для ЧПУ-станочных

тисков высокого давления № 28872, 28873 и 28874 - все размеры

Простые прихваты для Т-паза мм 12 14 16 18

28873 Подходят для RKE-L, RKE, RKG-L

все размеры

№ 212 214 216 218


Тов. гр. 203


Сменные губки с постоянным магнитом

и быстросменными зажимными вставками

Применение: для машинных тисков высокого давления № 28 872, № 28 873 и № 28 874

Oсновные губки привинчиваются к неподвижной и подвижной губкам.

Cсменные губки, которые удерживаются 2 постоянными магнитами, можно вставить или заменить

при помощи рукоятки.

Ширина губок мм 125

28877 Основные губки с постоянным магнитом RNG № 125

Цена за пару

(п. з.)

28877 Сменные губки RNS № 225


(п. з.)

28877 Сменные губки с захватами RNK № 325


(п. з.)

Тов. гр. 203

№ 125

№ 325

№ 225

28/10 ООО ЦТП MEM тел. +380 56 378 49 05




Тиски машинные многофункциональные MFS

Применение: для серийной и индивидуальной обработки на фрезерных станках и обрабатывающих центрах.


•Основная часть из цементируемой стали, направляющие индуктивно •Точно выдержанные конструктивные размеры дают возможность

закаленные

использования нескольких тисков

•Два независящих друг от друга шпинделя, обслуживание с одной стороны, •Точность повторения зажима для двойных тисков 0,01 мм

благодаря чему возможен зажим больших деталей

•Цельные подвижная губка и ходовая гайка

•Переоснащение на другие размеры деталей за несколько секунд •Натяжной шпиндель из высокопрочной специальной стали

•Через боковые прорези отводится стружка и СОЖ

•Губки с пазами для установки съемных ступенчатых губок

Поставка: 1 дистанционная плита с 2 стопорными винтами, 1 кривошипной рукояткой, 6-грн., 1 скоба, 4 губки, с продольным рифлением (при

ширине губки 100 мм), 2 поворотных губки и 2 губки, с продольным рифлением (при ширине губки 125 мм).

Диапазон зажима в мм

MFS C R S T U В Вт X Y Z

100/500 138 84-220 52-188 466 274-410 202-338 366 174-310 102-238 0-51

125/500 113 102-213 64-175 458 279-390 187-298 358 179-290 87-198 0-36

125/740 233 102-333 64-295 698 399-630 307-538 598 299-530 207-438 0-96

Простые тиски с небольшим диапазоном зажима

задняя подвижная губка в положении 0 блокируется

W

X

1 Y

1 Дистанционная пластина со средним диапазоном

зажима Средняя губка удаляется

Подвижная губка крепится на задней

дистанционной пластине

C

C большим диапазоном зажима

1

T

U

V

1 Cо сменными разделительными насадками в качестве

многосекционных тисков

установка сменных разделительных насадок выполняется

без инструментов

Модель MFS MK 100 MFS MK 125

Ширина губки A мм 100 125 125

Глубина зажима B мм 44 50 50

Общая высота H мм 122 128 128

Высота станины J h6 мм 78 78 78

Сила зажима кН 20 при 72 Нм 35 при 120 Нм 35 при 120 Нм

Длина станины D мм 500 500 740

Общая длина E мм 585 585 825

Общая ширина G мм 104 126 126

Неподвижная губка F ± 0,02 мм 60 70 70

Вес кг 32 46 55

28979 № 300 335 350


h Другие исполнения в т.ч. гидравлическое и дополнительные принадлежности - по запросу.

Тов. гр. 281

Динамометрические ключи - см. 52244 620 Страница 52/28;

Головка для ключа 58590 160 для № 300 Страница 52/18, 58590 170 для № 335 и 350 Страница 52/18.

Z

L

1

A

G

K

H J

C

2

20 H7

F

D

E

R

S

b1

B a

1 Съемная ступенчатая губка

для разделительной насадки

2 Съемная ступенчатая губка

для средней губки

b2

P

O

N

Q

M


Губки сменные MFS для подвижной губки

Исполнение: закаленные и отшлифованные, для увеличенного диапазона зажима

Ширина губки A Размер B Размер C Размер d Размер e Размер f Размер g Размер H Размер J 28979

мм мм мм мм мм мм мм мм мм № Цена/шт.

100 16,5 48 6,5* 11,5*

63 10* 400 п. з.

4 5

125 19 58 9* 14* 104 12* 435 п. з.

* Размеры ± 0,01 мм Тов. гр. 281

C

H

A

B

G

F

D

E


Губки сменные MFS для средней губки

Исполнение: закаленные и отшлифованные.

Ширина губки A Размер B Размер C Размер d Размер e Размер f Размер g 28979

мм мм мм мм мм мм мм № Цена/шт.

100 6,5* 11,5* 16,5 24* 32* 40 500 п. з.

125 9* 14* 19 30* 38* 46 535 п. з.

* Размеры ± 0,01 мм Тов. гр. 281

A

E F G

B

C

D


Губки сменные MFS для многократного зажима

Исполнение: нитрированное, со сменной губкой с продольным рифлением

Ширина губки A Размер B Размер C 28979

мм мм мм № Цена/шт.

100 44 36 600 п. з.

125 50 42 635 п. з.

Размеры в мм ± 0,02 Тов. гр. 281

B

A

C



28/11

ÐÐÐ "Ð¥Ð°Ð½+ÐÐ¾Ð»ÑÐ±" ÑÐµÐ». +7 495 5181410 21/-2 2009

Transformez vos PDF en papier électronique et augmentez vos revenus !

Delete template?

Save as template ?

ÐÐÐ "Ð¥Ð°Ð½+ÐÐ¾Ð»ÑÐ±" ÑÐµÐ». +7 495 5181410 21/-2 2009
