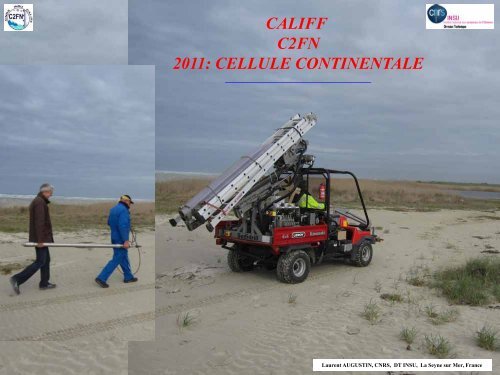

CALIFF<br />
<strong>C2FN</strong><br />
2011: CELLULE CONTINENTALE<br />
___________________________________<br />
Laurent AUGUSTIN, <strong>CNRS</strong>, DT INSU, La Seyne sur Mer, France
Laurent AUGUSTIN, <strong>CNRS</strong>, DT INSU, La Seyne sur Mer, France
CALIFF<br />
TGE-IR<br />
(<strong>CNRS</strong>/INSU, BRGM, MNHN)<br />
Resp. Sc. :<br />
Denis-Didier Rousseau<br />
Resp. Tech. : Michel Calzas<br />
ECORD/IODP<br />
TGE-IR<br />
Resp. Sc. : <strong>CNRS</strong>/INSU<br />
Catherine Mével<br />
<strong>C2FN</strong><br />
Resp. Sc. : <strong>CNRS</strong>/INSU<br />
Denis-Didier Rousseau<br />
Resp. Tech. :<br />
Michel Calzas<br />
ICDP<br />
Resp. Sc. : <strong>CNRS</strong>/INSU<br />
François Cornet<br />
Réseau International<br />
des Géothèques<br />
Resp. Sc. : BRGM<br />
Réseau international<br />
des musées<br />
Resp. Sc. : MNHM<br />
Forage-<strong>carottage</strong><br />
glaciaire<br />
Resp. Tech. : <strong>CNRS</strong>/INSU<br />
LGGE<br />
Olivier Alémany<br />
Carottage océanique<br />
Resp. Tech. : <strong>CNRS</strong>/INSU<br />
DT Brest, IPEV<br />
Yvan Réaud<br />
Forage-<strong>carottage</strong><br />
<strong>continental</strong><br />
Resp. Tech. : <strong>CNRS</strong>/INSU<br />
DT La Seyne, CEREGE<br />
Laurent Augustin<br />
Instrumentation<br />
Resp. Tech. : <strong>CNRS</strong>/INSU<br />
DT Meudon, EOPGS,<br />
OREME<br />
Abdel Abchiche<br />
22/01/2010<br />
<strong>C2FN</strong>: Centre de Carottage et de Forage National INSU<br />
CALIFF: CArottage-LIthothèque et Forages Français<br />
ICDP: International Continental Scientific Drilling Program<br />
ECORD: European Consortium for Ocean Research Drilling<br />
IODP: Integrated Ocean Drilling Program<br />
Laurent AUGUSTIN, <strong>CNRS</strong>, DT INSU, La Seyne sur Mer, France
CALIFF<br />
<strong>C2FN</strong><br />
CELLULE CONTINENTALE<br />
___________________________________<br />
PERSONNELS:<br />
Laurent AUGUSTIN, DT INSU, responsable technique de la cellule <strong>continental</strong> (100% <strong>C2FN</strong>)<br />
Daniel ARNAUD, DT INSU, technicien foreur (100% <strong>C2FN</strong>)<br />
Michel DECOBERT, CEREGE, ingénieur cartographe (25%<strong>C2FN</strong>)<br />
Sébastien MARGUERITE, CEREGE, technicien foreur (25% <strong>C2FN</strong>)<br />
BUDGET annuel hors équipement ≈ 35k€<br />
BUDGET TGIR: estimé sur 2010-2017: 3.2M€<br />
Laurent AUGUSTIN, <strong>CNRS</strong>, DT INSU, La Seyne sur Mer, France
CALIFF<br />
<strong>C2FN</strong><br />
CELLULE CONTINENTALE<br />
___________________________________<br />
PRINCIPAUX LABORATOIRES CONCERNES: plus d’une quinzaine<br />
AIX:<br />
BONDY:<br />
BESANCON:<br />
CAEN:<br />
CHAMBERY:<br />
GIF & SACLAY:<br />
MEUDON:<br />
LGP<br />
MONTPELLIER:<br />
BIO ARCHEO<br />
NANCY:<br />
CRPG<br />
ORLEANS:<br />
ISTO<br />
STUC<br />
RENNES:<br />
OSUR<br />
TOULOUSE:<br />
GREATICE<br />
NANTES:<br />
INRA<br />
Laurent AUGUSTIN, <strong>CNRS</strong>, DT INSU, La Seyne sur Mer, France
CALIFF<br />
<strong>C2FN</strong><br />
CELLULE CONTINENTALE<br />
___________________________________<br />
PRINCIPAUX LABORATOIRES CONCERNES: contact établi :<br />
relation privilégiée:<br />
AIX:<br />
BONDY:<br />
BESANCON:<br />
CAEN:<br />
CHAMBERY:<br />
GIF & SACLAY:<br />
MEUDON:<br />
LGP<br />
MONTPELLIER:<br />
BIO ARCHEO<br />
NANCY:<br />
CRPG<br />
ORLEANS:<br />
ISTO<br />
STUC<br />
RENNES:<br />
OSUR<br />
TOULOUSE:<br />
GRENOBLE:<br />
GREATICE<br />
NANTES:<br />
INRA<br />
Laurent AUGUSTIN, <strong>CNRS</strong>, DT INSU, La Seyne sur Mer, France
MARTERIELS<br />
- Foreuse 250-90<br />
- Barges & re-entry<br />
- Carottiers<br />
Laurent AUGUSTIN, <strong>CNRS</strong>, DT INSU, La Seyne sur Mer, France
Livrée DEC. 2009<br />
FOREUSE<br />
250-90<br />
Motorisation Yanmar: - Diesel,<br />
4 cylindres, turbo : 87Cv<br />
Centrale hydraulique: 2 pompes; 260 Litres.<br />
Mât de <strong>forage</strong>:<br />
- Poussée: 4 kN; Traction: 5 kN; Course: 3.8m<br />
Treuil de manoeuvre hydraulique :<br />
- 30 m de cable; Charge maxi: 1.5 T<br />
Treuil carottier à cable hydraulique:<br />
- Capacité: 300m; Ø câble 5mm<br />
Groupe de pompage:<br />
- 130L/mn à 40 bars<br />
Frein de tiges: Ø de passage 220mm<br />
Poste à souder: 3kW<br />
Enregistreur: Lutz 4 voies (profondeur, pression<br />
sur l’outil, couple de rotation, pression d’injection)<br />
Logistique:<br />
Hauteur hors tout (mât érigé) : 6,7 m<br />
Poids total: 5.8 T<br />
Surface au sol: 2.2 x 1.6 m.<br />
Chenilles: 320 mm<br />
Transport: rentre dans un container 20”
GRANDE<br />
BARGE<br />
9mx6m ; PV: 2.2T<br />
Laurent AUGUSTIN, <strong>CNRS</strong>, DT INSU, La Seyne sur Mer, France
MODIFICATION en<br />
COURS:<br />
9m x 6m<br />
Foreuse: 2T 5.8T<br />
Charge embarquée: 5T<br />
12T<br />
Laurent AUGUSTIN, <strong>CNRS</strong>, DT INSU, La Seyne sur Mer, France
BARGE EDYTEM<br />
Carottiers associés<br />
Laurent AUGUSTIN, <strong>CNRS</strong>, DT INSU, La Seyne sur Mer, France
Livrée<br />
& mise en oeuvre:<br />
OCT. 2010<br />
BARGE<br />
Re – Entry<br />
&<br />
Carottiers associés<br />
Laurent AUGUSTIN, <strong>CNRS</strong>, DT INSU, La Seyne sur Mer, France
Entonnoir<br />
Laurent AUGUSTIN, <strong>CNRS</strong>, DT INSU, La Seyne sur Mer, France
Laurent AUGUSTIN, <strong>CNRS</strong>, DT INSU, La Seyne sur Mer, France
2 CAROTTIERS<br />
MAZIER<br />
PQ Ø 116 mm; Carotte Ø 84 mm<br />
tiges: Craelïus de Ø 60mm<br />
Laurent AUGUSTIN, <strong>CNRS</strong>, DT INSU, La Seyne sur Mer, France
2 CAROTTIERS<br />
SEGELM<br />
Ø 89 mm; Carotte Ø 75 mm<br />
tiges: Craelius de Ø 60mm<br />
Laurent AUGUSTIN, <strong>CNRS</strong>, DT INSU, La Seyne sur Mer, France
2 CAROTTIERS<br />
À CABLE<br />
HQ Ø 96 mm; Carotte Ø 63 mm<br />
tiges creuses: Ø 90x 79mm<br />
Laurent AUGUSTIN, <strong>CNRS</strong>, DT INSU, La Seyne sur Mer, France
Tiges & tubes:<br />
- Tarrière de 150 pas à droite: 12m<br />
- Tube de 130 pas à droite: 10m<br />
- Tube de 128 pas à gauche: 54m<br />
- Tube de 90 pas à droite: 154m<br />
- Tige de 60 (Craélius) pas à droite: 72m<br />
Laurent AUGUSTIN, <strong>CNRS</strong>, DT INSU, La Seyne sur Mer, France
CAROTTAGES<br />
- Tableau récapitulatif<br />
- 4 exemples<br />
- Trinquetaille<br />
- Ferme blanche<br />
- Panière<br />
-Étang de Trunvel<br />
- Planning 2011<br />
Laurent AUGUSTIN, <strong>CNRS</strong>, DT INSU, La Seyne sur Mer, France
TABLEAU récapitulatif<br />
Récapitulatif <strong>carottage</strong> avec participation <strong>C2FN</strong><br />
Dates Carottage Equipment Carottes Long. max Personnel <strong>C2FN</strong><br />
lieux Type m m Nb Nb pers./Jours<br />
2010-04-26 La Thuile Lacustre Edytem: petite barge 33 22 2 2 10<br />
2010-05-27 Paimpont lacustre OSUR & Uwitec 15 5 3 2 12<br />
2010-06-27 Ammersee lacustre Posdam Re-entry Uwitec 40 20 4 1 6<br />
2010-07-05 Arles terrestre <strong>C2FN</strong> sédidrill 250-90 16 8 2 3 15<br />
2010-09-06 Allos lacustre Edytem: interface Uwitec 11 1,5 8 2 10<br />
Vens lacustre Edytem: petite barge 15 15 1<br />
2010-09-22 Tahan La Hur. terrestre OSUR sédidrill 80 5,3 3 2 2 4<br />
2010-10-05 Lago d'Iseo lacustre <strong>C2FN</strong> Re-entry 47 25 2 2 15<br />
2010-11-15 Cassis terrestre <strong>C2FN</strong> sédidrill 250-90 80 50 2 4 20<br />
2011-03-28 Panière terrestre <strong>C2FN</strong> sédidrill 250-90 47,74 9,43 9 3 15<br />
2011-04-04 Trunvel terrestre OSUR sédidrill 80 19,48 8,9 3 2 6<br />
TOTAL: 329,52 38 113<br />
Laurent AUGUSTIN, <strong>CNRS</strong>, DT INSU, La Seyne sur Mer, France
TRINQUETAILLE<br />
(13, Arles)<br />
Laurent AUGUSTIN, <strong>CNRS</strong>, DT INSU, La Seyne sur Mer, France
ARLES: ’’Quai de Trinquetaille’’, 2010-07-05<br />
Laurent AUGUSTIN, <strong>CNRS</strong>, DT INSU, La Seyne sur Mer, France
FERME BLANCHE<br />
(13, Cassis)<br />
Laurent AUGUSTIN, <strong>CNRS</strong>, DT INSU, La Seyne sur Mer, France
CASSIS: ’’La Ferme Blanche’’, 2010-11-15<br />
Installation sur le site de ’’La Ferme Blanche’’<br />
Laurent AUGUSTIN, <strong>CNRS</strong>, DT INSU, La Seyne sur Mer, France
5.87 m: carotte, trousse coupante et carottier Mazier.<br />
Laurent AUGUSTIN, <strong>CNRS</strong>, DT INSU, La Seyne sur Mer, France
’’La Ferme Blanche’’: sédiments typiques<br />
Laurent AUGUSTIN, <strong>CNRS</strong>, DT INSU, La Seyne sur Mer, France
’’La Ferme Blanche’’: 49.92m dernière carotte<br />
Laurent AUGUSTIN, <strong>CNRS</strong>, DT INSU, La Seyne sur Mer, France
Laurent AUGUSTIN, <strong>CNRS</strong>, DT INSU, La Seyne sur Mer, France
PANIÈRE<br />
(13, St Rémy de Provence)<br />
Laurent AUGUSTIN, <strong>CNRS</strong>, DT INSU, La Seyne sur Mer, France
St REMY de PROVENCE: ’’Mas de Panière’’, 2011-03-15<br />
Laurent AUGUSTIN, <strong>CNRS</strong>, DT INSU, La Seyne sur Mer, France
’’Panière’’: installation<br />
Laurent AUGUSTIN, <strong>CNRS</strong>, DT INSU, La Seyne sur Mer, France
’’Panière’’: carottier à piston stationnaire<br />
Laurent AUGUSTIN, <strong>CNRS</strong>, DT INSU, La Seyne sur Mer, France
’’Panière’’: carottier à piston stationnaire<br />
Laurent AUGUSTIN, <strong>CNRS</strong>, DT INSU, La Seyne sur Mer, France
’’Panière’’: différente carotte<br />
Laurent AUGUSTIN, <strong>CNRS</strong>, DT INSU, La Seyne sur Mer, France
’’Panière’’: carottier à piston stationnaire<br />
Laurent AUGUSTIN, <strong>CNRS</strong>, DT INSU, La Seyne sur Mer, France
’’Panière’’: tarière de Ø 140mm<br />
Laurent AUGUSTIN, <strong>CNRS</strong>, DT INSU, La Seyne sur Mer, France
’’Panière’’: tarière de Ø 140mm<br />
Laurent AUGUSTIN, <strong>CNRS</strong>, DT INSU, La Seyne sur Mer, France
’’Panière’’: carottier russe Ø 126mm<br />
Laurent AUGUSTIN, <strong>CNRS</strong>, DT INSU, La Seyne sur Mer, France
’’Panière’’: carottier russe prof: 1.69m<br />
Laurent AUGUSTIN, <strong>CNRS</strong>, DT INSU, La Seyne sur Mer, France
St Rémy de Provence, Mas de Panière Mars 2011, 3.51m: carotte au carottier russe.<br />
Laurent AUGUSTIN, <strong>CNRS</strong>, DT INSU, La Seyne sur Mer, France
TRUNVEL<br />
(29, Ploénour Lanverne)<br />
Laurent AUGUSTIN, <strong>CNRS</strong>, DT INSU, La Seyne sur Mer, France
ETANG de TRUNVEL, 2011-04-04<br />
’’Trunvel’’: installation<br />
Laurent AUGUSTIN, <strong>CNRS</strong>, DT INSU, La Seyne sur Mer, France
’’Trunvel’’: carottier UWITEC modifié<br />
Laurent AUGUSTIN, <strong>CNRS</strong>, DT INSU, La Seyne sur Mer, France
’’Trunvel’’: carottier UWITEC détail modif<br />
Laurent AUGUSTIN, <strong>CNRS</strong>, DT INSU, La Seyne sur Mer, France
’’Trunvel’’: carottier UWITEC extraction difficile<br />
Laurent AUGUSTIN, <strong>CNRS</strong>, DT INSU, La Seyne sur Mer, France
’’Trunvel’’: carottier UWITEC joint torique extrudé<br />
Laurent AUGUSTIN, <strong>CNRS</strong>, DT INSU, La Seyne sur Mer, France
’’Trunvel’’: carottier UWITEC joint torique extrudé<br />
Laurent AUGUSTIN, <strong>CNRS</strong>, DT INSU, La Seyne sur Mer, France
’’Trunvel’’: carottier UWITEC liner cassé<br />
Laurent AUGUSTIN, <strong>CNRS</strong>, DT INSU, La Seyne sur Mer, France
PROSPECTIVES<br />
- Achat<br />
- Développement<br />
- Personnel<br />
- Collaboration<br />
Laurent AUGUSTIN, <strong>CNRS</strong>, DT INSU, La Seyne sur Mer, France
PORTEUR<br />
&<br />
REMORQUE<br />
Achat en cours. Livraison prévue début Oct 2010<br />
Porteur Renault 19T 4x4 Hydro<br />
Polybenne 26T<br />
Grue capacitée 2T à coté <strong>du</strong> camion ( 500kg à 15m)<br />
Berce<br />
CU = 6T (foreuse 5,8T)<br />
PTC = 19T<br />
Longueur porteur = 8110 mm<br />
Remorque porte berce<br />
Berce caisson<br />
CU = 14,5T<br />
PTC = 19 T<br />
Longueur remorque = 8880 mm<br />
ATTELAGE:<br />
CU = 20,5T<br />
PTC = 28 T<br />
Longueur = 16990 mm<br />
Laurent AUGUSTIN, <strong>CNRS</strong>, DT INSU, La Seyne sur Mer, France
ACCESSOIRES, OUTILLAGE,<br />
Pièces d’usures & consomables<br />
Accessoires: Piscine- pompe- tuyeau-<br />
Karcher<br />
Outillage de base: clés-etablis<br />
Couronnes – trousses coupantes<br />
Gaines pour carottes<br />
CAROTTIER à CABLE<br />
2 Carottier BQ: Ø carotte = 36,4mm<br />
2 Carottier HQ: Ø carotte = 63,5mm<br />
2 Carottier PQ: Ø carotte = 102mm (suppression <strong>du</strong> Mazier)<br />
Laurent AUGUSTIN, <strong>CNRS</strong>, DT INSU, La Seyne sur Mer, France
R&D:<br />
MARTEAU<br />
HYDRAULIQUE<br />
Limitations actuelles:<br />
Fréquences et puissances de frappe limités<br />
Amortissement de la frappe avec la profondeur<br />
Montée descente par manipulation <strong>du</strong> train de tiges<br />
Propositions:<br />
Hydraulique à eau pour environnements sensibles<br />
Marteau suiveur rentrant dans le trou<br />
Frappe non amortie par le train de tige<br />
Affranchissement <strong>du</strong> train de tige<br />
Montée descente par treuillage<br />
►Longueur de carotte ≤ 50m<br />
►0 m ≤ Hauteur d’eau ≤ 300m<br />
►diamètre <strong>du</strong> marteau < 66mm, si possible,<br />
►5 coups/ s ≤ Fréquence de frappe < 20 coups/ s<br />
►0 J ≤ E de frappe < 150 J<br />
►0 m/s ≤ Vitesse de treuillage ≤ 0.5 m/s<br />
Laurent AUGUSTIN, <strong>CNRS</strong>, DT INSU, La Seyne sur Mer, France
R&D: CAROTTIER à PISTON<br />
& CABLE<br />
Laurent AUGUSTIN, <strong>CNRS</strong>, DT INSU, La Seyne sur Mer, France
PERSONNEL<br />
Spécial hommage à Daniel Arnaud qui nous quite le 13 mai prochain<br />
Daniel qui a su nous montrer sa compétence, son ingéniosité et toutes ses facettes<br />
Laurent AUGUSTIN, <strong>CNRS</strong>, DT INSU, La Seyne sur Mer, France
BRGM<br />
Luigi Ardito, Ancien mineur de fond, grandes compétences et dévouement.<br />
Convention à établir entre l’INSU & le BRGM<br />
Laurent AUGUSTIN, <strong>CNRS</strong>, DT INSU, La Seyne sur Mer, France
Merci !<br />
Laurent AUGUSTIN, <strong>CNRS</strong>, DT INSU, La Seyne sur Mer, France
Change language
