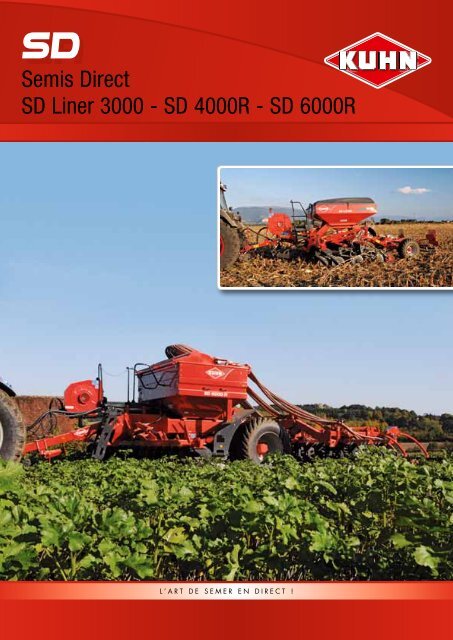

Semis Direct SD Liner 3000 - SD 4000R - SD 6000R - Kuhn.com

SD GA
Semis Direct
SD Liner 3000 - SD 4000R - SD 6000R
L’ART DE SEMER EN DIRECT !

SD
Semis direct
Une gamme
complète pour
le semis direct
L’avenir de l’agriculture passe par
la compétitivité et la rentabilité. Le
SD contribue par sa simplicité et sa
robustesse à vous faire bénéficier
rapidement des fruits de votre investissement.
Plus particulièrement le SD vous permet :
• De profiter d’équipements dont la
fiabilité et la longévité sont reconnues
avec l’assurance de chantiers
ininterrompus.
• La réduction de vos coûts d’implantation
et de votre budget “semence”
par la précision du doseur et la
fiabilité de la quantité souhaitée tout
en assurant un semis de très grande
qualité.
• D’optimiser vos semis, grâce à un
débit de chantier élevé et une autonomie
importante. Sa facilité de
chargement, le réglage simple et
précis de la distribution, associée au
vidage rapide de la semence résiduelle
contribuent à cet objectif.
Choisir un SD, c’est opter pour un
semoir conçu pour répondre à vos
exigences, à toutes les conditions
de semis et atteindre votre premier
objectif : Assurer une qualité de semis
optimale.
KUHN met à votre disposition des solutions pour travailler le sol tout en répondant
à vos exigences de :
Réduction
des coûts
Bonnes
pratiques

www.kuhn.com
Confort-
Qualité de vie
Proximité-
Conseil
Sérénité-
Service

SD
Semis direct
KUHN : le précurseur du Semis Direct à “triple disque”, riche d’une longu
3
Soucieux de proposer des
outils adaptés aux nouvelles
exigences économiques
de l’agriculture mondiale, KUHN
développe depuis maintenant
près de 30 ans une gamme
d’outils de Semis Direct avec
système “triple disque”.
Cette technique répond à deux
objectifs :
- Réduire les coûts d’implantation
- Augmenter la productivité
du travail.
Aujourd’hui, le Semis Direct
est reconnu par de nombreux
organismes officiels et pratiqué
depuis des années par des
milliers d’agriculteurs à travers
le monde.
Il y a 30 ans le SD 300...
Aujourd’hui les SD Liner 3000 / SD 4000 R /
SD 6000 R
Intérêts
économiques
5 facteurs qui vous permettront de
réduire vos coûts :
1. Division par 3 des temps
d’implantation comparés aux systèmes
traditionnels avec labour.
2. Réduction du nombre de
passages : Vos semis se réalisent en
un seul passage réduisant ainsi vos
coûts de main-d’œuvre.
3. Diminution de la puissance
de traction disponible sur l’exploitation
:
Un seul tracteur vous permettra de réaliser
l’emblavement de vos surfaces.
4. Réduction de la consommation
de fioul à l’hectare :
- moins de passages
- faible volume de terre travaillée.
5. Besoins en pièces d’usure
réduits :
Le système triple disque prépare uniquement
la ligne de semis, permettant
de réduire au maximum l’usure des
pièces.

www.kuhn.com
e expérience
Atouts agronomiques
qui optimisent la
valorisation du sol et l’implantation
de vos cultures
1. Augmentation de l’activité des
micro-organismes et vers de terre:
le sol conserve ainsi une importante porosité
structurale permettant le développement
racinaire de la culture, une meilleure circulation
de l’eau, de l’air et des éléments
nutritifs.
2. Amélioration de la stabilité structurale
superficielle:
L’augmentation du taux d’humus en surface
limite les phénomènes de battance, de lissage
et de tassement.
3. Meilleure portance autorisant le passage
des appareils de traitement, d’épandage
et de récolte ainsi que le pâturage
des animaux en respectant l’état du sol.
L’agriculteur dispose d’une plus grande souplesse
dans la réalisation de ses chantiers.
4. Maintien de l’humidité du sol
jusqu’au semis assurant une meilleure germination
des petites graines en conditions
sèches.
5. Le potentiel de rendement est équivalent
aux autres systèmes d’implantation.
De nombreuses expériences en Europe et
dans le monde le démontrent.
8 facteurs de réussite à
respecter pour la pratique
du Semis Direct:
1. Adapter la rotation des cultures.
2. Ajuster la dose de semis aux conditions
du sol et climatiques.
3. Respecter les sols en évitant de dégrader
la structure par le passage d’engins
lourds aux pneumatiques inadaptés en
conditions humides lors des récoltes.
4. Semer sur sol ressuyé ayant une bonne
structure.
5. Travailler sur un sol nivelé.
6. Evoluer sur des sols à vitesse de ressuyage
rapide.
7. Démarrer avec un sol propre.
8. Suivi des cultures: ‘‘le Semis Direct amplifie
les effets d’un mauvais désherbage,
le labour en limite les conséquences à
court terme’’.
4
Réduction des coûts par la durée des travaux**
Largeur
de travail
Vitesse
d’avancement
moyenne
a
Surface
heure
Labour (4 corps, 16’’) 1,62 6 km/h
Combiné (herse rotative + semoir) 3 5 km/h
Total chaîne
0,6 ha/h
Outil de travail superficiel* 3 4 km/h 1,2 ha/h
Semis Direct SD 4000 R 4 12 km/h 4 ha/h
Semis Direct SD 6000 R 6 12 km/h 6 ha/h
*Ici sont considérés les appareils animés combinés travaillant directement sur chaume.
**Ce gain de temps se fait par un nombre de passages réduit et par la vitesse élevée d’avancement de l’outil de Semis Direct, réduisant
fortement la main-d’œuvre.

SD liner 3000
Semis direct
SYSTEME TRIPLE DISQUE COMPACT : + de 30 ans d’expérience avec le
Le SD LINER est un semoir équipé du principe éprouvé du triple disque. Cette version est toute
à la fois compacte, maniable, simple et fiable.
Cet appareil se caractérise par la simplicité de sa conception et la robustesse de ses éléments
semeurs, ce qui permet de semer tout type de graines et de s’adapter aux conditions de
semis, même les plus dures.
5
1
1 Disques ouvreurs :
- Ils assurent la préparation de
la ligne de semis, en toutes
conditions, grâce à une capacité
de pénétration de 250 kg par
élément.
- Disques gaufrés Ø 430 mm pour
les conditions difficiles et pour le
semis sous couvert.
- Disques ondulés Ø 460 mm pour
assurer un foisonnement du sol.
2 Double disque semeur :
Le système du double disque
(Ø 400 mm) dépose la graine
précisément dans le sillon formé
par le disque ouvreur. Les éléments
sont montés sur parallélogramme
pour assurer la régularité
de la profondeur de semis avec une
pression de 80 kg.
2
3 Roue de rappui :
Grâce à son réglage simple et individuel
cette roue assure:
- une profondeur régulière malgré
les dénivellations du terrain
- un rappui ferme de la ligne de
semis afin de favoriser le contact
entre la graine et le sol pour maximiser
la germination et la levée
du semis.
3

www.kuhn.com
SD
3 points forts
1 - Souplesse d’utilisation
Le timon hydraulique A permet d’ajuster
la profondeur des disques ouvreurs en fonction
du type de sol.
- Semoir compact
- Réglages simples B par câles et cliquets
2 - Polyvalence
Travail sur déchaumage, en direct, et sous couvert.
A
B
6
3 - Autonomie importante
Ce semoir compact possède une grande autonomie grâce à la trémie
2500 l qui autorise des débits de chantiers élevés (plus de 20 ha).
Le capot rigide s’ouvre facilement et rend la trémie étanche pour
éviter tout problème lors du semis.
La faible hauteur de la trémie (inférieure à 2 m) facilite tous les
chargements.

SD 4000 R - SD 6000 R
Semis direct
Pivot
Un pivot d’articulation central permet un
suivi précis des disques semeurs du sillon
réalisé par les disques ouvreurs. Cette
conception permet de toujours effectuer
un semis précis, même en courbe.
7
Eléments semeurs
Le semis par double disque semeur indépendant
de diamètre 400 mm assure un semis
régulier en épousant les dénivellations du sol
même en présence d’un volume important
de débris végétaux. Le montage sur parallélogramme
indépendant de chaque élément
semeur optimise le suivi du sol. Pression de
70 à 80 kg.
Rappuyage pour accroître
la polyvalence
Le sol nivelé est rappuyé par un rouleau à
pneus de grand diamètre (en option), avec
réglage hydraulique de la pression. Placé
devant les disques semeurs, il contribue à
préparer un lit de semence en répartissant le
poids de la machine sur toute la largeur de
travail.

www.kuhn.com
Timon
Le timon hydraulique permet de faire
varier la profondeur de travail des disques
ouvreurs depuis la cabine. Ce réglage
optimise la préparation du sol en conditions
hétérogènes.
8
Disques ouvreurs
Ils assurent la préparation de la ligne de semis
même en conditions extrêmes. Chaque élément
a une capacité de pénétration de 250 kg
grâce à la sécurité mécanique montée avec
un ressort.

SD liner 3000 - Sd 4000 R - SD
La précision et la sécurité à tous les instants
Un règlage précis et fiable du débit,
une distribution régulière
Le doseur central assure avec fidélité le débit étalonné à poste
fixe de 0,8 kg à 400 kg/ha selon le type de semence grâce à
son insensibilité aux secousses, vibrations et devers. Le semis est
assuré jusqu’à une dose résiduelle très faible, en fin de semis,
le reste de semence est récupéré rapidement grâce à la trappe
de vidage. Pour ménager les semences délicates, l’agitateur est
débrayable.
Passerelle anti-dérapante d’accès
au doseur
9
Vidage rapide
Une trappe facile d’accès permet de vider
la trémie jusqu’à la dernière graine.

6000 R
Semis direct
www.kuhn.com
Les options pour s’adapter à toutes les conditions du sol
1. Disques ouvreurs ondulés
Augmentent le foisonnement sur la ligne de
semis.
2. Roues de rappuyage et de
contrôle de profondeur
Elles garantissent un contrôle précis et un
meilleur contact graine / sol favorisant une
germination rapide.
1
2
3
3. Traceurs hydrauliques
À disques, d’une grande robustesse, ils
assurent le traçage même en conditions très
difficiles.
4. Herse
de recouvrement
Elle favorise le recouvrement de la graine.
L’angle d’attaque et la pression réglable
permettent de passer dans toutes les conditions
et sans risques de bourrage.
4
10
5. Disque de fermeture
du sillon
Il permet en conditions argileuses et humides
de bien refermer le sillon pour favoriser
le contact entre la terre et la graine
assurant une bonne germination.
5

CARACTERISTIQUES SD Liner 3000 SD 4000 R SD 6000 R
Largeur de travail (m) 3 4 6
Largeur de transport (m) 3
Nombre de rangs 18/20 22/26 32/38
Organe de préparation
Système triple disques
Pression sur disques ouvreurs (kg) 250
Ecartement entre rangs (cm) 16,6 15 18,2/15,4 18,7/15,8
Poids vide (kg) env. 3300* 3450* 6260 7900*
Vitesse de travail
8 à 15 km/h
Capacité de trémie (l) 2500 2600 3200
Distribution
Pneumatique “Système VENTA”
Doseur électrique Option -
Longueur (m) 6,17 8,20
4 roues 400/60/15,5 à barrettes 4 en option 2 (550/50/22,5) 2 (700/50/26,5)
Poids * variable suivant équipement.
Options : clapets de fermeture (la paire) - Fermeture demi-semoir - Modulation de dosage - Couvercles diviseurs - Microgranulateur
anti-limace
Jalonnage
La semence non utilisée pendant le jalonnage retourne directement dans la trémie
grâce aux clapets de fermeture. Equipé du boîtier Hector 3000, il assure les fonctions
suivantes: vitesse de semis, compteur d’ha partiel et cumulé, jalonnage, contrôle du
niveau mini de la trémie, contrôle de rotation de l’arbre de distribution.
Les Services KUHN* : des avantages pour un usage et une rentabilité maximum
de votre matériel
* Certains services ne sont pas disponibles dans tous les pays.
Dans les pays de l’Union Européenne, nos matériels sont conformes à la Directive Européenne “Machines” ; dans les autres pays ils sont conformes aux prescriptions de sécurité en vigueur dans ces pays.
Dans nos prospectus, et pour une meilleure illustration des détails, certains dispositifs de protection peuvent avoir été déposés. En dehors de ces cas particuliers et en toutes circonstances, ceux-ci doivent
impérativement rester en place conformément aux prescriptions de la notice d’instructions. “Nous nous réservons le droit de modifier sans préavis nos modèles, leurs équipements et leurs accessoires”.
“Les machines et équipements de ce prospectus peuvent être couverts par au moins un brevet et/ou un modèle déposé(s). Marque(s) déposée(s)”.
Concessionnaire
s
La différence KUHN par les services, c’est…
- Etre conseillé par des Partenaires formés aux dernières évolutions produits, pour
choisir la machine la mieux adaptée,
- Bénéficier d’une documentation technique qui vous accompagne durant la vie
de votre outil, pour en tirer au mieux profit,
- Disposer d’un service Pièces de Rechange 24 h/24 et 7 j/7, à des prix compétitifs,
- Anticiper l’imprévu avec l’extension de garantie , et y faire
face avec
chez votre Partenaire,
- Investir rationnellement avec .
KUHN-HUARD S.A. - F - 44142 Châteaubriant Cedex
Tél.: +33 (0)2 40 55 77 00 - Fax : +33 (0)2 40 55 77 10
www.kuhn.com
Société Anonyme au capital de 4 800 000 EUR
N° Siret : 340 636 158 00016 - R.C. Nantes
Par respect pour l’environnement, ce document est imprimé sur du papier sans chlore / Printed in France - 950 009 FR - 04.12 - Copyright KUHN - HUARD 2012 - 1500
