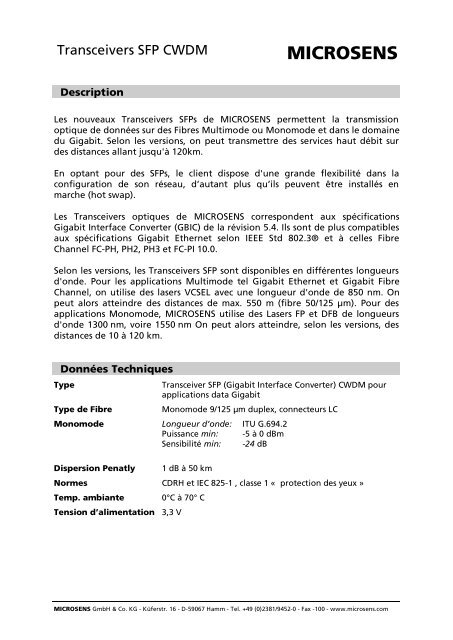

Transceivers SFP CWDM<br />
<strong>MICROSENS</strong><br />
Description<br />
Les nouveaux Transceivers SFPs de <strong>MICROSENS</strong> permettent la transmission<br />
optique de données sur des Fibres Multimode ou Monomode et dans le domaine<br />
du Gigabit. Selon les versions, on peut transmettre des services haut débit sur<br />
des distances allant jusqu'à 120km.<br />
En optant pour des SFPs, le client dispose d'une grande flexibilité dans la<br />
configuration de son réseau, d’autant plus qu’ils peuvent être installés en<br />
marche (hot swap).<br />
Les Transceivers optiques de <strong>MICROSENS</strong> correspondent aux spécifications<br />
Gigabit Interface Converter (GBIC) de la révision 5.4. Ils sont de plus compatibles<br />
aux spécifications Gigabit Ethernet selon IEEE Std 802.3® et à celles Fibre<br />
Channel FC-PH, PH2, PH3 et FC-PI 10.0.<br />
Selon les versions, les Transceivers SFP sont disponibles en différentes longueurs<br />
d'onde. Pour les applications Multimode tel Gigabit Ethernet et Gigabit Fibre<br />
Channel, on utilise des lasers VCSEL avec une longueur d'onde de 850 nm. On<br />
peut alors atteindre des distances de max. 550 m (fibre 50/125 µm). Pour des<br />
applications Monomode, <strong>MICROSENS</strong> utilise des Lasers FP et DFB de longueurs<br />
d'onde 1300 nm, voire 1550 nm On peut alors atteindre, selon les versions, des<br />
distances de 10 à 120 km.<br />
Données Techniques<br />
Type<br />
Type de Fibre<br />
Transceiver SFP (Gigabit Interface Converter) CWDM pour<br />
applications data Gigabit<br />
Monomode 9/125 µm duplex, connecteurs LC<br />
Monomode Longueur d’onde: ITU G.694.2<br />
Puissance min: -5 à 0 dBm<br />
Sensibilité min: -24 dB<br />
Dispersion Penatly<br />
1 dB à 50 km<br />
Normes CDRH et IEC 825-1 , classe 1 « protection des yeux »<br />
Temp. ambiante<br />
Tension d’alimentation 3,3 V<br />
0°C à 70° C<br />
<strong>MICROSENS</strong> GmbH & Co. KG - Küferstr. 16 - D-59067 Hamm - Tel. +49 (0)2381/9452-0 - Fax -100 - www.microsens.com
Transceiver SFP CWDM<br />
Dimensions<br />
Protection des yeux<br />
ATTENTION: les rayons Infrarouge, utilisés usuellement pour la transmission de<br />
données via la Fibre Optique, ne sont pas visibles à l’œil nu mais peuvent tout<br />
de même être dangereux pour l’œil humain.<br />
Pour éviter toute nuisance à l’œil :<br />
Ne jamais approcher ses yeux trop près de la sortie des composants<br />
optiques<br />
ou de la Fibre Optique. Danger d’aveuglement!<br />
<br />
<br />
Couvrir les connecteurs optiques non utilisés d’un cache.<br />
Mettre en service la ligne de transmission une fois que tous les<br />
branchements ont été effectués.<br />
Les composants Laser optiques utilisés dans ce produit appartiennent à la Classe<br />
–Laser 1.<br />
Désignation<br />
Nr. Art. Description Connecteurs<br />
MS100206D-ww<br />
CWDM Line Interface max. 1.25 Gbps for<br />
Gigabit Ethernet, Fibre Channel, Single<br />
Mode CWDM Laser, 19dB Budget<br />
2x LC<br />
ww longueur d’onde: 31-1311nm, 33-1331nm, 35-1351nm, 37-1371nm, 39-1391nm, 41-1411nm, 43-1431nm, 45-1451nm,<br />
47-1471nm, 49-1491nm, 51-1511nm, 53-1531nm, 55-1551nm, 57-1571nm, 59-1591nm, 61-1611nm<br />
En raison du développement constant de nos produits, nous nous réservons le droit de toute modification. 2608ip<br />
<strong>MICROSENS</strong> GmbH & Co. KG - Küferstr. 16 - D-59067 Hamm - Tel. +49 (0)2381/9452-0 - Fax -100 - www.microsens.com
