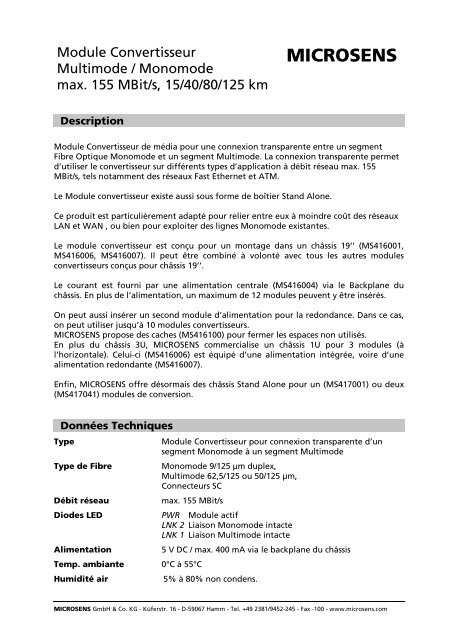

Module Convertisseur<br />
Multimode / Monomode<br />
max. 155 MBit/s, 15/40/80/125 km<br />
<strong>MICROSENS</strong><br />
Description<br />
Module Convertisseur de média pour une connexion transparente entre un segment<br />
Fibre Optique Monomode et un segment Multimode. La connexion transparente permet<br />
d’utiliser le convertisseur sur différents types d’application à débit réseau max. 155<br />
MBit/s, tels notamment des réseaux Fast Ethernet et ATM.<br />
Le Module convertisseur existe aussi sous forme de boîtier Stand Alone.<br />
Ce produit est particulièrement adapté pour relier entre eux à moindre coût des réseaux<br />
LAN et WAN , ou bien pour exploiter des lignes Monomode existantes.<br />
Le module convertisseur est conçu pour un montage dans un châssis 19’’ (MS416001,<br />
MS416006, MS416007). Il peut être combiné à volonté avec tous les autres modules<br />
convertisseurs conçus pour châssis 19’’.<br />
Le courant est fourni par une alimentation centrale (MS416004) via le Backplane du<br />
châssis. En plus de l’alimentation, un maximum de 12 modules peuvent y être insérés.<br />
On peut aussi insérer un second module d’alimentation pour la redondance. Dans ce cas,<br />
on peut utiliser jusqu’à 10 modules convertisseurs.<br />
<strong>MICROSENS</strong> propose des caches (MS416100) pour fermer les espaces non utilisés.<br />
En plus du châssis 3U, <strong>MICROSENS</strong> commercialise un châssis 1U pour 3 modules (à<br />
l’horizontale). Celui-ci (MS416006) est équipé d’une alimentation intégrée, voire d’une<br />
alimentation redondante (MS416007).<br />
Enfin, <strong>MICROSENS</strong> offre désormais des châssis Stand Alone pour un (MS417001) ou deux<br />
(MS417041) modules de conversion.<br />
Données Techniques<br />
Type<br />
Module Convertisseur pour connexion transparente d’un<br />
segment Monomode à un segment Multimode<br />
Type de Fibre<br />
Monomode 9/125 µm duplex,<br />
Multimode 62,5/125 ou 50/125 µm,<br />
Connecteurs SC<br />
Débit réseau<br />
max. 155 MBit/s<br />
Diodes LED PWR Module actif<br />
LNK 2 Liaison Monomode intacte<br />
LNK 1 Liaison Multimode intacte<br />
Alimentation<br />
5 V DC / max. 400 mA via le backplane du châssis<br />
Temp. ambiante 0°C à 55°C<br />
Humidité air<br />
5% à 80% non condens.<br />
<strong>MICROSENS</strong> GmbH & Co. KG - Küferstr. 16 - D-59067 Hamm - Tel. +49 2381/9452-245 - Fax -100 - www.microsens.com
Convertisseur-Monomode/Multimode 125 km Page 2/3<br />
Paramètres optiques<br />
Port Multimode Longueur d’onde: 1300 nm<br />
Puissance:<br />
-18 dBm<br />
Sensibilité: -31 dBm<br />
Distance:<br />
2 km<br />
Version 15km<br />
Port Monomode Longueur d’onde: 1300 nm<br />
Puissance:<br />
-15 dBm (-11 dBm typ.)<br />
Sensibilité: -31 dBm<br />
Distance:<br />
15 km<br />
Version 40km<br />
Port Monomode Longueur d’onde: 1300 nm<br />
Puissance:<br />
-3 dBm<br />
Sensibilité: -38 dBm<br />
Distance:<br />
40 km<br />
Version 80km<br />
Port Monomode Longueur d’onde: 1550 nm<br />
Puissance:<br />
-2 dBm<br />
Sensibilité: -37 dBm<br />
Distance:<br />
80 km<br />
Version 125km<br />
Port Monomode Longueur d’onde: 1550 nm<br />
Puissance:<br />
-1,8 dBm<br />
Sensibilité: -37 dBm<br />
Distance:<br />
125 km<br />
Dimensions<br />
6 TE<br />
PWR<br />
LNK1<br />
LNK2<br />
Multimode<br />
3 HE<br />
1<br />
Tx<br />
Rx<br />
2<br />
Tx<br />
Rx<br />
Single Mode<br />
Single Mode<br />
Multimode<br />
<strong>MICROSENS</strong><br />
<strong>MICROSENS</strong> GmbH & Co. KG - Küferstr. 16 - D-59067 Hamm - Tel. +49 2381/9452-245 - Fax -100 - www.microsens.com
Convertisseur-Monomode/Multimode 125 km Page 3/3<br />
Management (option)<br />
Pour octroyer la fonction de Management SNMP sur serveur web au système, il faut se<br />
procurer le Module Master de Management (MS416020). Attention à bien aussier<br />
commander un châssis et une alimentation manageables (MS416001M et MS416004M).<br />
Ensuite, pour avoir acces aux données du module convertisseur via le SNMP , il faut<br />
intégrer la structure MIB des données dans le Management de réseau déjà existant. La<br />
structure du MIB <strong>MICROSENS</strong> est disponible par Download http du Master de<br />
Management. Le document MIB est au format ASCII.<br />
Exemple de visualisation et de configuration sous plate-forme de Management SNMP:<br />
Modules Convertisseurs MM/SM<br />
Alimentations (primaire et redondante)<br />
Désignation<br />
Nr. Art. Description Connexions<br />
MS416567<br />
MS416589<br />
MS416585<br />
MS416586<br />
Module convertisseur<br />
Multimode/Monomode, max. 155MBit/s<br />
max. 15 km<br />
Module convertisseur<br />
Multimode/Monomode, max. 155MBit/s<br />
max. 40 km<br />
Module convertisseur<br />
Multimode/Monomode, max. 155MBit/s<br />
max. 80 km<br />
Module convertisseur<br />
Multimode/Monomode, max. 155MBit/s<br />
max. 125 km<br />
MM: 1300 nm SC<br />
SM: 1300 nm SC<br />
MM: 1300 nm SC<br />
SM: 1300 nm SC<br />
MM: 1300 nm SC<br />
SM: 1550 nm SC<br />
MM: 1300 nm SC<br />
SM: 1550 nm SC<br />
*) Option „M“ pour modules convertisseurs manageables (ex. MS416567M)<br />
En raison du développement constant de nos produits, nous nous réservons le droit d’apporter des modifications<br />
techniques.<br />
<strong>MICROSENS</strong> GmbH & Co. KG - Küferstr. 16 - D-59067 Hamm - Tel. +49 2381/9452-245 - Fax -100 - www.microsens.com
