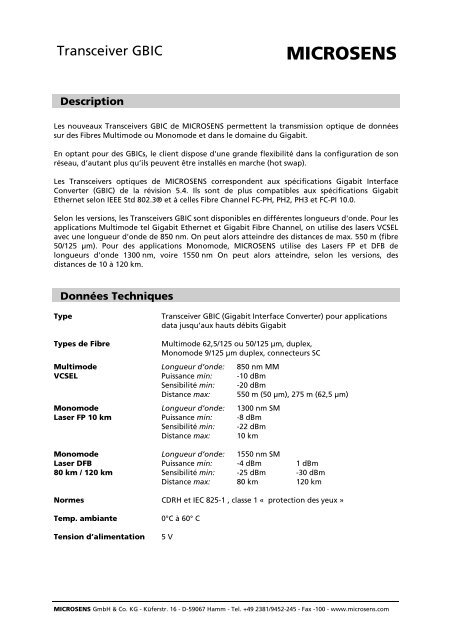

Transceiver GBIC
MICROSENS
Description
Les nouveaux Transceivers GBIC de MICROSENS permettent la transmission optique de données
sur des Fibres Multimode ou Monomode et dans le domaine du Gigabit.
En optant pour des GBICs, le client dispose d'une grande flexibilité dans la configuration de son
réseau, d’autant plus qu’ils peuvent être installés en marche (hot swap).
Les Transceivers optiques de MICROSENS correspondent aux spécifications Gigabit Interface
Converter (GBIC) de la révision 5.4. Ils sont de plus compatibles aux spécifications Gigabit
Ethernet selon IEEE Std 802.3® et à celles Fibre Channel FC-PH, PH2, PH3 et FC-PI 10.0.
Selon les versions, les Transceivers GBIC sont disponibles en différentes longueurs d'onde. Pour les
applications Multimode tel Gigabit Ethernet et Gigabit Fibre Channel, on utilise des lasers VCSEL
avec une longueur d'onde de 850 nm. On peut alors atteindre des distances de max. 550 m (fibre
50/125 µm). Pour des applications Monomode, MICROSENS utilise des Lasers FP et DFB de
longueurs d'onde 1300 nm, voire 1550 nm On peut alors atteindre, selon les versions, des
distances de 10 à 120 km.
Données Techniques
Type
Transceiver GBIC (Gigabit Interface Converter) pour applications
data jusqu’aux hauts débits Gigabit
Types de Fibre
Multimode 62,5/125 ou 50/125 µm, duplex,
Monomode 9/125 µm duplex, connecteurs SC
Multimode Longueur d’onde: 850 nm MM
VCSEL Puissance min: -10 dBm
Sensibilité min: -20 dBm
Distance max: 550 m (50 µm), 275 m (62,5 µm)
Monomode Longueur d’onde: 1300 nm SM
Laser FP 10 km Puissance min: -8 dBm
Sensibilité min: -22 dBm
Distance max: 10 km
Monomode Longueur d’onde: 1550 nm SM
Laser DFB Puissance min: -4 dBm 1 dBm
80 km / 120 km Sensibilité min: -25 dBm -30 dBm
Distance max: 80 km 120 km
Normes CDRH et IEC 825-1 , classe 1 « protection des yeux »
Temp. ambiante
Tension d’alimentation
0°C à 60° C
5 V
MICROSENS GmbH & Co. KG - Küferstr. 16 - D-59067 Hamm - Tel. +49 2381/9452-245 - Fax -100 - www.microsens.com

Transceiver GBIC Page 2/2
Dimensions
MICROSENS
Fonction Diagnostic (option)
En option, les Transceivers GBIC sont disponibles avec la fonction „Diagnostic“ (rajout d’un „D“
au n° d’article, ex : MS100100D) renseignant de façon détaillée sur les paramètres de
fonctionnement actuel du GBIC.
Il est ainsi possible de visualiser et surveiller via le management de réseau les divers états du GBIC:
puissance d’émission, performance à la réception, budget optique (et distances de transmission
en résultant) ainsi que le débit effectif.
Cette fonction est particulièrement intéressante pour les GBICs utilisés dans le système CWDM
MICROSENS, accroissant ainsi la qualité du système de management intégré.
Désignation
Nr. Art. Description Connecteurs
MS100100
MS100110
MS100121
MS100130
Interface GBIC Gigabit Ethernet / Fibre Channel
Transceiver 850 nm Multimode
Interface GBIC Gigabit Ethernet / Fibre Channel
Transceiver 1300 nm Monomode, min. 10 km
Interface GBIC Gigabit Ethernet / Fibre Channel
Transceiver 1550 nm Monomode, min. 80 km
Interface GBIC Gigabit Ethernet / Fibre Channel
Transceiver 1550 nm Monomode, min. 120 km
2x SC
2x SC
2x SC
2x SC
En raison du développement constant de nos produits, nous nous réservons le droit de toute modification. 0602ip
*) Option „D“ pour fonction Diagnostic (ex. MS100100D)
