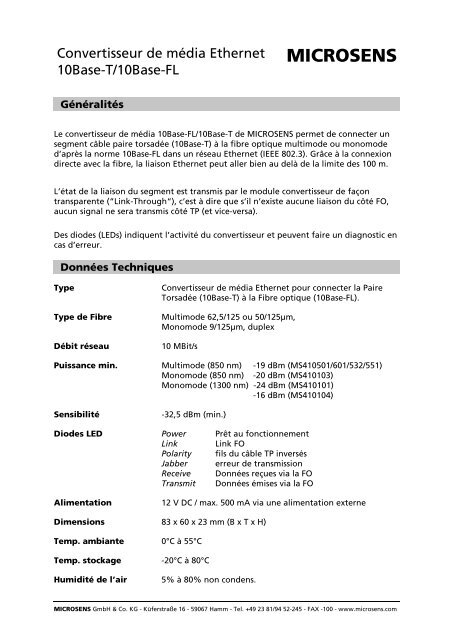

Convertisseur de média Ethernet<br />
10Base-T/10Base-FL<br />
<strong>MICROSENS</strong><br />
Généralités<br />
Le convertisseur de média 10Base-FL/10Base-T de <strong>MICROSENS</strong> permet de connecter un<br />
segment câble paire torsadée (10Base-T) à la fibre optique multimode ou monomode<br />
d’après la norme 10Base-FL dans un réseau Ethernet (IEEE 802.3). Grâce à la connexion<br />
directe avec la fibre, la liaison Ethernet peut aller bien au delà de la limite des 100 m.<br />
L’état de la liaison du segment est transmis par le module convertisseur de façon<br />
transparente (“Link-Through“), c’est à dire que s’il n’existe aucune liaison du côté FO,<br />
aucun signal ne sera transmis côté TP (et vice-versa).<br />
Des diodes (LEDs) indiquent l’activité du convertisseur et peuvent faire un diagnostic en<br />
cas d’erreur.<br />
Données Techniques<br />
Type<br />
Type de Fibre<br />
Débit réseau<br />
Convertisseur de média Ethernet pour connecter la Paire<br />
Torsadée (10Base-T) à la Fibre optique (10Base-FL).<br />
Multimode 62,5/125 ou 50/125µm,<br />
Monomode 9/125µm, duplex<br />
10 MBit/s<br />
Puissance min. Multimode (850 nm) -19 dBm (MS410501/601/532/551)<br />
Monomode (850 nm) -20 dBm (MS410103)<br />
Monomode (1300 nm) -24 dBm (MS410101)<br />
-16 dBm (MS410104)<br />
Sensibilité<br />
-32,5 dBm (min.)<br />
Diodes LED Power Prêt au fonctionnement<br />
Link Link FO<br />
Polarity fils du câble TP inversés<br />
Jabber erreur de transmission<br />
Receive Données reçues via la FO<br />
Transmit Données émises via la FO<br />
Alimentation<br />
12 V DC / max. 500 mA via une alimentation externe<br />
Dimensions 83 x 60 x 23 mm (B x T x H)<br />
Temp. ambiante 0°C à 55°C<br />
Temp. stockage -20°C à 80°C<br />
Humidité de l’air<br />
5% à 80% non condens.<br />
<strong>MICROSENS</strong> GmbH & Co. KG - Küferstraße 16 - 59067 Hamm - Tel. +49 23 81/94 52-245 - FAX -100 - www.microsens.com
Convertisseur de média Ethernet 10Base-T/10Base-FL Page 2/4<br />
Boîtiers<br />
Le boîtier du convertisseur est en acier pulvérisé, noir.<br />
Le schéma suivant montre le boîtier grandeur nature.<br />
MM<br />
<strong>MICROSENS</strong><br />
Media Converter<br />
60<br />
XMT<br />
RCV<br />
JAB<br />
LNK<br />
PWR<br />
POL<br />
83<br />
23<br />
83<br />
Alimentation<br />
Le courant électrique est fourni via une alimentation externe 12 V DC / max. 500 mA. 2<br />
versions de fiche sont à la disposition de l’utilisateur: fiche standard par clip ou bien<br />
fiche vissable. Pour des raison de garantie, il est préférable d’utiliser l’alimentation que<br />
<strong>MICROSENS</strong> livre avec le convertisseur.<br />
Masse<br />
Tension<br />
électrique<br />
Version avec clip (Standard)<br />
Tension<br />
électrique<br />
Version vissable (option)<br />
Masse<br />
<strong>MICROSENS</strong> GmbH & Co. KG - Küferstraße 16 - 59067 Hamm - Tel. +49 23 81/94 52-245 - FAX -100 - www.microsens.com
Convertisseur de média Ethernet 10Base-T/10Base-FL Page 3/4<br />
Branchements<br />
Pour brancher le convertisseur à un Hub ou Switch, il faut utiliser un câble droit. Grâce<br />
à l’interrupteur qui permet de croiser ou décroiser le port, on peut aussi y brancher un<br />
terminal avec un câble droit.<br />
Hub/Switch<br />
Câble Paire<br />
Torsadée 1:1<br />
Câble Fibre<br />
Optique<br />
Convertisseur avec<br />
interrupteur sur 1:1<br />
1:1 X<br />
Convertisseur avec<br />
interrupteur sur 1:x<br />
Interrupteur pour décroiser<br />
le port Paire Torsadée<br />
Câble Paire<br />
Torsadée 1:1<br />
Terminal<br />
Selon le type de produit, un fonctionnement en mode Half duplex permet de parcourir<br />
jusqu’à 5 km. Pour les distances supérieures à 5 km, il est absolument nécessaire de<br />
transmettre en mode Full duplex.<br />
Transparence du Link<br />
Pour un meilleur contrôle des liaisons, le convertisseur est équipé de la fonction „Link<br />
Trough“ ou « Transparence du Link ». Le statut de la liaison sur le segment optique est<br />
transmis en l’état sur le segment Paire Torsadée, et inversement. S’il y a une<br />
interruption de la transmission sur le segment optique, aucun signal n’est émis côté TP.<br />
Côté<br />
éloigné<br />
TP<br />
Pas de Link<br />
Alarme du<br />
Management<br />
Poste de travail,<br />
sous-répartiteur,...<br />
Convertisseur avec<br />
Link Through<br />
Côté central avec<br />
management de réseau<br />
<strong>MICROSENS</strong> GmbH & Co. KG - Küferstraße 16 - 59067 Hamm - Tel. +49 23 81/94 52-245 - FAX -100 - www.microsens.com
Convertisseur de média Ethernet 10Base-T/10Base-FL Page 4/4<br />
Accessoires<br />
En option, <strong>MICROSENS</strong> commercialise le convertisseur de média avec un bornier 24 V et<br />
une patte de fixation pour un montage sur rail.<br />
Désignation<br />
Nr. Art. Description Connecteurs<br />
MS410501<br />
Convertisseur de média 10Base-T/10Base-FL,<br />
850 nm Multimode, 2 km,<br />
alim. incluse (par clip)<br />
2 x ST, 1 xRJ45<br />
MS410601<br />
Convertisseur de média 10Base-T/10Base-FL,<br />
850 nm Multimode, 2 km,<br />
alim. incluse (par clip)<br />
2 x SC, 1 x RJ45<br />
MS410103<br />
Convertisseur de média 10Base-T/10Base-FL,<br />
850 nm Monomode, 5 km,<br />
alim. incluse (par clip)<br />
2 x ST, 1 xRJ45<br />
MS410101<br />
Convertisseur de média 10Base-T/10Base-FL,<br />
1300 nm Monomode, 10 km,<br />
alim. incluse (par clip)<br />
2 x ST, 1 x RJ45<br />
MS410104<br />
Convertisseur de média 10Base-T/10Base-FL,<br />
1300 nm Monomode, 20 km,<br />
alim. incluse (par clip)<br />
2 x ST, 1 x RJ45<br />
MS410532<br />
Convertisseur de média 10Base-T/10Base-FL,<br />
850 nm Multimode, 2 km,<br />
alim. incluse (vissable)<br />
2 x ST, 1 x RJ45<br />
MS410551<br />
Convertisseur de média 10Base-T/10Base-FL,<br />
850 nm Multimode, 2 km, patte de fixationbornier<br />
24 V<br />
2 x ST, 1 x RJ45,<br />
Nous n’endossons aucune responsabilité quant à la justesse des informations ci-dessus.<br />
En raison du développement constant de nos produits, nous nous réservons le droit d’y apporter des modifications. 31/00 mr<br />
