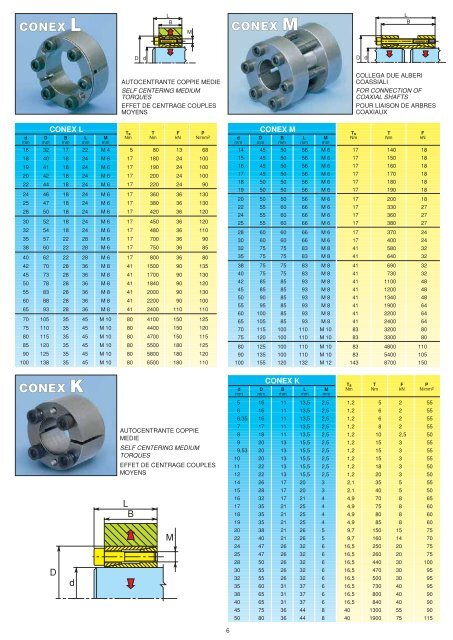

CONEX E - Gelmini S.r.l.

CONEX L
L
B
M
CONEX M
L
B
D
d
D
d
AUTOCENTRANTE COPPIE MEDIE
SELF CENTERING MEDIUM
TORQUES
EFFET DE CENTRAGE COUPLES
MOYENS
COLLEGA DUE ALBERI
COASSIALI
FOR CONNECTION OF
COAXIAL SHAFTS
POUR LIAISON DE ARBRES
COAXIAUX
CONEX L
d D B L M
mm mm mm mm mm
T s T F P
Nm Nm kN N/mm 2
16 32 17 22 M 4 5 80 13 68
18 40 18 24 M 6 17 180 24 100
19 41 18 24 M 6 17 190 24 100
20 42 18 24 M 6 17 200 24 100
22 44 18 24 M 6 17 220 24 90
24 46 18 24 M 6 17 360 36 130
25 47 18 24 M 6 17 380 36 130
28 50 18 24 M 6 17 420 36 120
30 52 18 24 M 6 17 450 36 120
32 54 18 24 M 6 17 480 36 110
35 57 22 28 M 6 17 700 36 90
38 60 22 28 M 6 17 750 36 85
40 62 22 28 M 6 17 800 36 80
42 70 28 36 M 8 41 1500 90 135
45 73 28 36 M 8 41 1700 90 130
50 78 28 36 M 8 41 1840 90 120
55 83 28 36 M 8 41 2000 90 130
60 88 28 36 M 8 41 2200 90 100
65 93 28 36 M 8 41 2400 110 110
70 105 35 45 M 10 80 4100 150 125
75 110 35 45 M 10 80 4400 150 120
80 115 35 45 M 10 80 4700 150 115
85 120 35 45 M 10 80 5500 180 125
90 125 35 45 M 10 80 5800 180 120
100 138 35 45 M 10 80 6500 180 110
CONEX M
d D B L M
mm mm mm mm mm
T s T F
Nm Nm kN
14 45 50 56 M 6 17 140 18
15 45 50 56 M 6 17 150 18
16 45 50 56 M 6 17 160 18
17 45 50 56 M 6 17 170 18
18 50 50 56 M 6 17 180 18
19 50 50 56 M 6 17 190 18
20 50 50 56 M 6 17 200 18
22 55 60 66 M 6 17 330 27
24 55 60 66 M 6 17 360 27
25 55 60 66 M 6 17 380 27
28 60 60 66 M 6 17 370 24
30 60 60 66 M 6 17 400 24
32 75 75 83 M 8 41 580 32
35 75 75 83 M 8 41 640 32
38 75 75 83 M 8 41 690 32
40 75 75 83 M 8 41 730 32
42 85 85 93 M 8 41 1100 48
45 85 85 93 M 8 41 1200 48
50 90 85 93 M 8 41 1340 48
55 95 85 93 M 8 41 1900 64
60 100 85 93 M 8 41 2200 64
65 105 85 93 M 8 41 2400 64
70 115 100 110 M 10 83 3200 80
75 120 100 110 M 10 83 3300 80
80 125 100 110 M 10 83 4800 110
90 135 100 110 M 10 83 5400 105
100 155 120 132 M 12 143 8700 150
CONEX K
D
d
AUTOCENTRANTE COPPIE
MEDIE
SELF CENTERING MEDIUM
TORQUES
EFFET DE CENTRAGE COUPLES
MOYENS
L
B
M
CONEX K
d D B L M
mm mm mm mm mm
T s T F P
Nm Nm kN N/mm2
5 16 11 13,5 2,5 1,2 5 2 55
6 16 11 13,5 2,5 1,2 6 2 55
6,35 16 11 13,5 2,5 1,2 6 2 55
7 17 11 13,5 2,5 1,2 8 2 55
8 18 11 13,5 2,5 1,2 10 2,5 50
9 20 13 15,5 2,5 1,2 15 3 55
9,53 20 13 15,5 2,5 1,2 15 3 55
10 20 13 15,5 2,5 1,2 15 3 55
11 22 13 15,5 2,5 1,2 18 3 50
12 22 13 15,5 2,5 1,2 20 3 50
14 26 17 20 3 2,1 35 5 55
15 28 17 20 3 2,1 40 5 50
16 32 17 21 4 4,9 70 8 65
17 35 21 25 4 4,9 75 8 60
18 35 21 25 4 4,9 80 8 60
19 35 21 25 4 4,9 85 8 60
20 38 21 26 5 9,7 150 15 75
22 40 21 26 5 9,7 160 14 70
24 47 26 32 6 16,5 250 20 75
25 47 26 32 6 16,5 260 20 75
28 50 26 32 6 16,5 440 30 100
30 55 26 32 6 16,5 470 30 95
32 55 26 32 6 16,5 500 30 95
35 60 31 37 6 16,5 730 40 95
38 65 31 37 6 16,5 800 40 90
40 65 31 37 6 16,5 840 40 90
45 75 36 44 8 40 1300 55 90
50 80 36 44 8 40 1900 75 115
6
