<strong>system</strong> <strong>gastechnic</strong>Gleichdruckreglermit Magnetventil <strong>GV</strong>IB..<strong>ML</strong>Zur Absicherung von impulsgeregeltenBrennern mit pneumatischem Verbundzwischen Gas und Luft.Funktion: Für die Kleinlast wird nur dasGasmagnetventil geöffnet. Die minimaleGas- und Luftmenge gelangen über zweiBypässe zum Brenner. Der Bypass am<strong>GV</strong>IB (auf Wunsch mit fester Düse) isteinstellbar. Bei Wärmeanforderung wirddas Luftstellglied geöffnet. Über dieImpulsleitung bewirkt der steigendeLuftsteuerdruck am Gleichdruckreglereinen proportionalen Gasausgangsdruck(Fig. 11).Technische DatenEingangsdruck p e : max. 200 (100) mbar.Luftsteuerdruck p L : 0,5 bis 120 (90) mbar.Ausgangsdruck p G : 0,2 bis 120 (90) mbar.Übersetzungsverhältnis: 1:1.Anschluß der Impulsleitung: Klemmringverschraubungfür Rohr 6 x 1 mm.<strong>GV</strong>IBAKTDGp G [mbar]DGFL FB <strong>GV</strong>IBMK..RBVVS..L FLDKAir/gas ratio controlwith solenoid valve <strong>GV</strong>IB..<strong>ML</strong>For safeguarding impulse-controlledburners with pneumatic link between gasand air.Function: only the solenoid valve for gasis opened for minimum flow. The minimumgas and air quantities are suppliedto the burner via two bypasses. Thebypass on the <strong>GV</strong>IB (non-adjustablenozzle on request) is adjustable. Whenheat demand occurs, the air valve is opened.The increasing air control pressureon the air/gas ratio control results in aproportional gas outlet pressure (Fig. 11)via the impulse line.Technical dataInlet pressure p e : max. 200 (100) mbar.Air control pressurep L : 0.5 to 120 (90) mbar.Outlet pressure p G : 0.2 to 120 (90) mbar.Transmission ratio: 1:1.Connection of the impulse line: compressionfitting for pipe 6 x 1 mm.Régulateur de proportionavec électrovanne <strong>GV</strong>IB..<strong>ML</strong>Pour la protection de brûleurs à régulationpar impulsions avec liaison pneumatiqueentre gaz et air.Fonctionnement: Pour le débit minimum,on n'ouvre que l'électrovanne à gaz. Lesdébits mini de gaz et d'air parviennentaux brûleurs par deux bypasses. Lebypass du <strong>GV</strong>IB (sur demande avec orificeà débit constant) est réglable. Encas de besoin de chaleur, la vanne deréglage air s'ouvre. La pression de commanded'air croissante présente sur lerégulateur de proportion détermine, parla ligne d'impulsions, une pression desortie de gaz proportionnelle (Fig. 11).Données techniquesPression d’entrée p e : max. 200 (100) mbars.Pression de commande d'airp L : 0,5 à 120 (90) mbars.Pression de sortie p G : 0,2 à120 (90) mbars.Rapport de transformation: 1:1.Raccord de la ligne d'impulsions:filetage de bague de serrage pour tubes6 x 1 mm.H4H2T2Pg 11T1p L [mbar]Fig. 11EBypass <strong>GV</strong>IBEingangsdruck, Inlet pressure, Pression amont p e [mbar]100806050403020108654321 10,04 0,05 0,08 0,1 0,2 0,3 0,4 0,5 0,6 0,8 12 320,05 0,08 0,1 0,2 0,3 0,4 0,5 0,6 0,8 12 3 430,03 0,04 0,05 0,08 0,1 0,2 0,3 0,4 0,5 0,6 0,8 1 240,03 0,04 0,05 0,08 0,1 0,2 0,3 0,4 0,5 0,6 0,8 1 2V’ [m 3 /h (n)]1 = Erdgas (N) dv = 0,62 2 = Stadtgas (S) dv = 0,45 3 = Fl ssiggas (F) dv = 1,56 4 = Luft (L) dv = 1,00Natural gas sg = 0.62 Town gas sg = 0.45 LPGsg = 1.56 Air sg = 1.00Gaz Naturel dv = 0,62 Gaz de Ville dv = 0,45 Gaz de p trole liqu fie dv = 1,56 Air(L) dv = 1,001,2 mm1,5 mm1,8 mm2,0 mm2,5 mm3,0 mm4,0 mmH3H1FLTyp DN Anschlußflansch Baumaße kvs P GewichtType Flange Dimensions 220 V 240 V WeightRaccord 110 V PoidsL H1 H2 H3 H4 T1 T2 E F 24 Vmm mm mm mm mm mm mm mm mm m 3 /h VA/W VA/W kg<strong>GV</strong>IB 115/12.. 12 Rp 3/8, 1/2, 3/4, 1 60 99 109 30 162 60 49 56 25 2,4 36 42 1,8<strong>GV</strong>IB 115.. 15 Rp 3/8, 1/2, 3/4, 1 60 99 109 30 162 60 49 56 25 5,5 36 42 1,8<strong>GV</strong>IB 125.. 25 Rp 3/8, 1/2, 3/4, 1 60 99 109 30 162 60 49 61 25 9 40 46 2,2<strong>GV</strong>IB 232.. 32 Rp 1, 1 1/2 96 139 134 47 185 78 65 66 34 20 40 46 3,7<strong>GV</strong>IB 350.. 50 Rp 1 1/2, 2 130 174 230 62 285 70 84 82 42 39 73 86 7,310

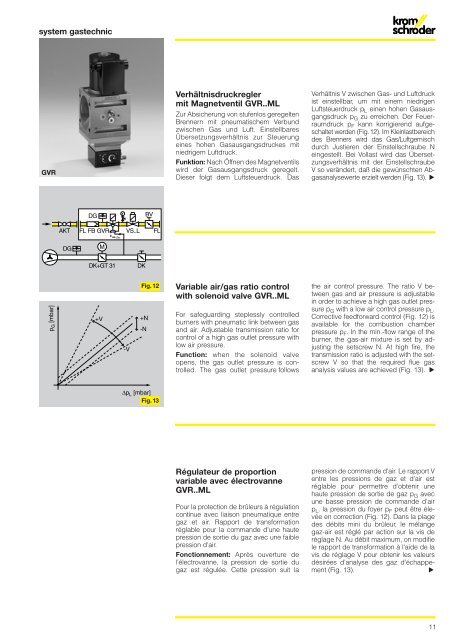

<strong>system</strong> <strong>gastechnic</strong><strong>GV</strong>RVerhältnisdruckreglermit Magnetventil <strong>GV</strong>R..<strong>ML</strong>Zur Absicherung von stufenlos geregeltenBrennern mit pneumatischem Verbundzwischen Gas und Luft. EinstellbaresÜbersetzungsverhältnis zur Steuerungeines hohen Gasausgangsdruckes mitniedrigem Luftdruck.Funktion: Nach Öffnen des Magnetventilswird der Gasausgangsdruck geregelt.Dieser folgt dem Luftsteuerdruck. DasVerhältnis V zwischen Gas- und Luftdruckist einstellbar, um mit einem niedrigenLuftsteuerdruck p L einen hohen Gasausgangsdruckp G zu erreichen. Der Feuerraumdruckp F kann korrigierend aufgeschaltetwerden (Fig.12). Im Kleinlastbereichdes Brenners wird das Gas/Luftgemischdurch Justieren der Einstellschraube Neingestellt. Bei Vollast wird das Übersetzungsverhältnismit der EinstellschraubeV so verändert, daß die gewünschten Abgasanalysewerteerzielt werden (Fig. 13). DGBVAKTFL FB <strong>GV</strong>RVS..LFLp FDGMDK+GT 31DKp G [mbar]+V-VFig.12+N-NVariable air/gas ratio controlwith solenoid valve <strong>GV</strong>R..<strong>ML</strong>For safeguarding steplessly controlledburners with pneumatic link between gasand air. Adjustable transmission ratio forcontrol of a high gas outlet pressure withlow air pressure.Function: when the solenoid valveopens, the gas outlet pressure is controlled.The gas outlet pressure followsthe air control pressure. The ratio V betweengas and air pressure is adjustablein order to achieve a high gas outlet pressurep G with a low air control pressure p L .Corrective feedforward control (Fig. 12) isavailable for the combustion chamberpressure p F . In the min.-flow range of theburner, the gas-air mixture is set by adjustingthe setscrew N. At high fire, thetransmission ratio is adjusted with the setscrewV so that the required flue gasanalysis values are achieved (Fig. 13). ∆p L [mbar]Fig.13Régulateur de proportionvariable avec électrovanne<strong>GV</strong>R..<strong>ML</strong>Pour la protection de brûleurs à régulationcontinue avec liaison pneumatique entregaz et air. Rapport de transformationréglable pour la commande d'une hautepression de sortie du gaz avec une faiblepression d'air.Fonctionnement: Après ouverture del'électrovanne, la pression de sortie dugaz est régulée. Cette pression suit lapression de commande d'air. Le rapport Ventre les pressions de gaz et d'air estréglable pour permettre d'obtenir unehaute pression de sortie de gaz p G avecune basse pression de commande d'airp L . la pression du foyer p F peut être élevéeen correction (Fig. 12). Dans la plagedes débits mini du brûleur, le mélangegaz-air est réglé par action sur la vis deréglage N. Au débit maximum, on modifiele rapport de transformation à l'aide de lavis de réglage V pour obtenir les valeursdésirées d'analyse des gaz d'échappement(Fig. 13).11
