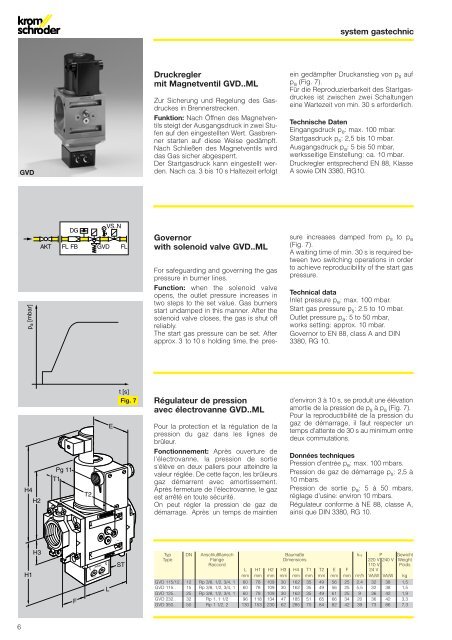

system gastechnicGVDDruckreglermit Magnetventil GVD..MLZur Sicherung und Regelung des Gasdruckesin Brennerstrecken.Funktion: Nach Öffnen des Magnetventilssteigt der Ausgangsdruck in zwei Stufenauf den eingestellten Wert. Gasbrennerstarten auf diese Weise gedämpft.Nach Schließen des Magnetventils wirddas Gas sicher abgesperrt.Der Startgasdruck kann eingestellt werden.Nach ca. 3 bis 10 s Haltezeit erfolgtein gedämpfter Druckanstieg von p s aufp a (Fig. 7).Für die Reproduzierbarkeit des Startgasdruckesist zwischen zwei Schaltungeneine Wartezeit von min. 30 s erforderlich.Technische DatenEingangsdruck p e : max. 100 mbar.Startgasdruck p s : 2,5 bis 10 mbar.Ausgangsdruck p a : 5 bis 50 mbar,werksseitige Einstellung: ca. 10 mbar.Druckregler entsprechend EN 88, KlasseA sowie DIN 3380, RG10.p a [mbar]AKTDGFL FBGVDVS..NFLGovernorwith solenoid valve GVD..MLFor safeguarding and governing the gaspressure in burner lines.Function: when the solenoid valveopens, the outlet pressure increases intwo steps to the set value. Gas burnersstart undamped in this manner. After thesolenoid valve closes, the gas is shut offreliably.The start gas pressure can be set. Afterapprox. 3 to 10 s holding time, the pressureincreases damped from p s to p a(Fig. 7).A waiting time of min. 30 s is required betweentwo switching operations in orderto achieve reproducibility of the start gaspressure.Technical dataInlet pressure p e : max. 100 mbar.Start gas pressure p s : 2.5 to 10 mbar.Outlet pressure p a : 5 to 50 mbar,works setting: approx. 10 mbar.Governor to EN 88, class A and DIN3380, RG 10.H4H2Pg 11T1T2Et [s]Fig. 7Régulateur de pressionavec électrovanne GVD..MLPour la protection et la régulation de lapression du gaz dans les lignes debrûleur.Fonctionnement: Après ouverture del'électrovanne, la pression de sorties'élève en deux paliers pour atteindre lavaleur réglée. De cette façon, les brûleursgaz démarrent avec amortissement.Après fermeture de l'électrovanne, le gazest arrêté en toute sécurité.On peut régler la pression de gaz dedémarrage. Après un temps de maintiend'environ 3 à 10 s, se produit une élévationamortie de la pression de p s à p a (Fig. 7).Pour la reproductibilité de la pression dugaz de démarrage, il faut respecter untemps d'attente de 30 s au minimum entredeux commutations.Données techniquesPression d’entrée p e : max. 100 mbars.Pression de gaz de démarrage p s : 2,5 à10 mbars.Pression de sortie p a : 5 à 50 mbars,réglage d'usine: environ 10 mbars.Régulateur conforme à NE 88, classe A,ainsi que DIN 3380, RG 10.H1H3FLSTTyp DN Anschlußflansch Baumaße kvs P GewichtType Flange Dimensions 220 V 240 V WeightRaccord 110 V PoidsL H1 H2 H3 H4 T1 T2 E F 24 Vmm mm mm mm mm mm mm mm mm m 3 /h VA/W VA/W kgGVD 115/12.. 12 Rp 3/8, 1/2, 3/4, 1 60 78 109 30 162 35 49 56 25 2,4 32 38 1,5GVD 115.. 15 Rp 3/8, 1/2, 3/4, 1 60 78 109 30 162 35 49 56 25 5,5 32 38 1,5GVD 125.. 25 Rp 3/8, 1/2, 3/4, 1 60 78 109 30 162 35 49 61 25 9 36 42 1,9GVD 232.. 32 Rp 1, 1 1/2 96 118 134 47 185 51 65 66 34 20 36 42 3,3GVD 350.. 50 Rp 1 1/2, 2 130 153 230 62 285 70 84 82 42 39 73 86 7,36
