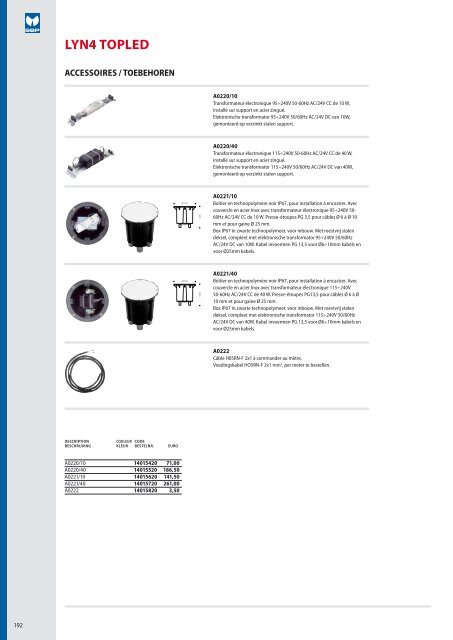

LYN4 TopLEDaccessoires / TOEBEHORENA0220/10Transformateur électronique 95÷240V 50-60Hz AC/24V CC de 10 W,installé sur support en acier zingué.Elektronische transformator 95÷240V 50/60Hz AC/24V DC van 10W,gemonteerd op verzinkt stalen support.A0220/40Transformateur électronique 115÷240V 50-60Hz AC/24V CC de 40 W,installé sur support en acier zingué.Elektronische transformator 115÷240V 50/60Hz AC/24V DC van 40W,gemonteerd op verzinkt stalen support.Ø170~195A0221/10Boîtier en technopolymère noir IP67, pour installation à encastrer. Aveccouvercle en acier Inox avec transformateur électronique 95÷240V 50-60Hz AC/24V CC de 10 W. Presse-étoupes PG 3,5 pour câbles Ø 6 à Ø 10mm et pour gaine Ø 25 mm.Box IP67 in zwarte technopolymeer, voor inbouw. Met roestvrij stalendeksel, compleet met elektronische transformator 95÷240V 50/60HzAC/24V DC van 10W. Kabel invoermen PG 13,5 voor Ø6÷10mm kabels envoor Ø25mm kabels.Ø170~195A0221/40Boîtier en technopolymère noir IP67, pour installation à encastrer. Aveccouvercle en acier Inox avec transformateur électronique 115÷240V50-60Hz AC/24V CC de 40 W. Presse-étoupes PG13,5 pour câbles Ø 6 à Ø10 mm et pour gaine Ø 25 mm.Box IP67 in zwarte technopolymeer, voor inbouw. Met roestvrij stalendeksel, compleet met elektronische transformator 115÷240V 50/60HzAC/24V DC van 40W. Kabel invoermen PG 13,5 voor Ø6÷10mm kabels envoor Ø25mm kabels.A0222Câble H05RN-F 2x1 à commander au mètre.Voedingskabel HO5RN-F 2x1 mm 2 , per meter te bestellen.Descriptioncouleur CODEbeschrijving Kleur bestelnr. euROA0220/10 14015420 71,00A0220/40 14015520 186,50A0221/10 14015620 141,50A0221/40 14015720 261,00A0222 14015820 3,50192
LYN4 HPdesign Silvia Paola PennacchioIP 68 0,5 mLYN4 T/HP (High Power) sont lesversions Lyn4 TopLed équipés deLED très haute puissance. Ils sontdisponibles en deux versions :LYN4 T/HP avec les mêmes caractéristiquesde construction que leLyn4 T, mais avec une LED hautepuissance de 3,2 W avec émissionintensive, orientable à ±10° x 360°,disponible en couleur blanche oubleue.LYN4 T/HP-INT, identique au LYN4T/HP, mais avec lentille intensivepour concentrer le flux lumineuxet permettre de dessiner des ligneslumineuses verticales sur les parois.¬ Pot et corps de l’appareil entechnopolymère.¬ Anneau de fermeture en technopolymèrerecouvert Inox ou cuivreet en alternative aluminiumgris.¬ 2 presse-étoupes PG9 + 1 bouchonpour alimentation uniqueou en série.¬ Vitre en verre trempé transparenteavec une lentille diffusante,prismatique, positionnée à l’intérieurde l’appareil.¬ Joint en silicone antivieillissement.¬ Visserie extérieure en acier Inox.¬ Circuit LED composé d’une LEDà alimenter avec les accessoiresadaptés, selon les indicationsci-dessous.De LYN4 T/HP (High Power) zijn deuitvoeringen Lyn4 Topled uitgerustmet hoog vermogen led. Beschikbaarin twee soorten:LYN4 T/HP eigenschappen als dievan Lyn4T, maar uitgerust met HighPower LED van 3,2W met smallebundel (6°), ±10° x 360° richtbaar,beschikbaar in de kleuren wit ofblauw.LYN4 T/HP-INT net als LYN4 T/HPmaar compleet met lens die delichtuitstraling concentreert enverticale lichtstrepen op de wandentekent.¬ Ring in technopolymeer bekleedmet roestvrij staal AISI 316 of inkoper, of anders grijs aluminiumgelakt ring.¬ Gehard doorzichtig veiligheidsglas,met interne breedstralendeprismalens.¬ Pakking in duurzame silicone.¬ Montagedoos en huis van hetarmatuur in technopolymeer.¬ 2 Kabel invoermen PG9 mettrekontlasting IP68 plus een dop,voor enkele voeding of lijnmontage.¬ Roestvrij stalen externe schroevenen moeren.¬ Led kaart bestaande uit 1 Leddie gevoed moet worden met dedaarvoor bestemde toebehoren,zoals hieronder aangegevenwordt.class IIIIK07 2JXOdouille Réflecteur couleur classe COS Φ code Notelamphouder w ilcos KelVIN reflector Kleur Klasse N EEI ≥ 0,9 bestelNR. aanteken. EUROLYN4/T - 04LYN4/T - HPAvec led blanc Haute Puissance/ Met High Power witte ledn.1 led 700mA 3,2W 6000 C 6° 04 III 060110041)191,50n.1 led 700mA 3,2W 6000 C 6° 50 III 060112501)191,50n.1 led 700mA 3,2W 6000 C 6° 94 III 060114941)191,50Avec led bleu Haute Puissance/ Met High Power blauwe ledn.1 led 700mA 3,2W C 6° 04 III 060111041)191,50n.1 led 700mA 3,2W C 6° 50 III 060113501)191,50n.1 led 700mA 3,2W C 6° 94 III 060115941)191,50LYN4/T - 50LYN4/T - 941)Les LYN4 T/HP doivent être alimentés en courant constant de 700 mA, à l’aide de transformateursélectroniques de 15 W 220-240 V- 50/60 Hz (A0376/15), à installer dans un endroit protégé.Les transformateurs sont également disponibles avec boîtier IP 67 pour installation encastrée (A0377/15).De LYN4 T/HP moeten met laagspanning gevoed worden, met constante stroom van 700mA. Hiertoe zijn er,als toebehoren, (A0376/15) elektronische transformators 15W 220÷240V-50/60Hz beschikbaar, die op een beschermdeplaats geïnstalleerd moeten worden. De transformators zijn ook beschikbaar met box IP67 voor inbouw (A0377/15).1000 KgLYN4/T - 50LYN4/T - HP INTAvec Led blanc Haute Puissance + lentille intensive/ Met High Power witte led + smalstralende lensn.1 led 350mA 1,4W 6000 INT 04 III 060123042)195,00n.1 led 350mA 1,4W 6000 INT 50 III 060125502)195,00n.1 led 350mA 1,4W 6000 INT 94 III 060127942)195,00Avec Led bleu Haute Puissance + lentille intensivee/ Met High Power blauwe led + smalstralende lensn.1 led 350mA 1,4W INT 04 III 060124042)195,00n.1 led 350mA 1,4W INT 50 III 060126502)195,00n.1 led 350mA 1,4W INT 94 III 060128942)195,00/Inox-/Cu2000 Kg/ALLYN4/T - 50Ø88125LYN4/T - 942)Les LYN4 T/HP INT disposent d’une lentille intensive et d’une LED High Power de 1,4 W, orientable ± 3° x 360°, à alimenteren courant constant de 350 mA à l’aide de transformateurs électroniques de 15 W 220/240 V - 50/60 Hz (voir accessoireA0374/15), à installer dans un endroit protégé. Les transformateurs sont également disponibles avec boîtier IP 67pour installation encastrée (A0375/15).De LYN4 T/HP INT beschikken over een smalstralende lens en een High Power LED van 1,4 W, ± 3° x 360° richtbaar, diegevoed moet worden door een constante stroom van 350mA. Hiertoe zijn er, als toebehoren, elektronischetransformators beschikbaar van 15W 220÷240V-50/60Hz (A0374/15), die op een beschermde plaats geïnstalleerd moetenworden. De transformators zijn ook beschikbaar met box IP67 voor inbouw (A0375/15) worden. De transformators zijn ookbeschikbaar met box IP67 voor inbouw (A0377/15).140125Wn.1 ledF IK07 2J04INOXROESTVRIJ STAALLYN4 TLYN4 T/HP INTMax 30Km/hLYN4 T-I/CuLYN4 T-AL50CUIVREKOPERPG9Ø4÷Ø8PG9Ø4÷Ø8H05RN-F 2x1H05RN-F 2x1max 0,5kg2x1mm 23x1,5mm 2Max 6.000Kg (Inox/ Cu)Max 7.500Kg (AL)Max 1.000KgMax 2.000Kg94GRIS CLAIRZILVER GRIjs RAL 9006193
