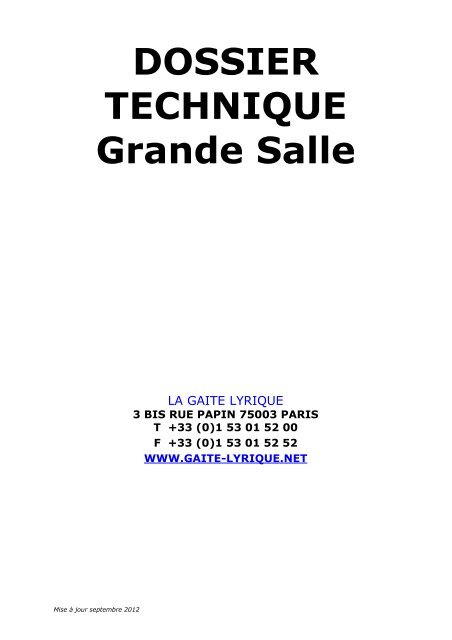

DOSSIER TECHNIQUE Grande Salle - IRCAM Forumnet

GRANDE SALLEClassement ERP : Type L, N, M, Y et S - 1ère catégorieModulable, gradin amovible308 places frontales dont 8 places PMR en configuration assise760 places à confirmer selon configuration de scène en configuration deboutConfigurationEspace scénique intégré modulable de 350 m² au total, gradins amoviblesDimensions exploitables 22 m x 16 mScène (65 m²) : 10,80 m d'ouverture par 6 m de profondeur3 configurations typesConcert : 760 places debout (270 m² de surface accessible au public)Public assis : Gradin frontal 300 places + 8 places PMRMixte :Parterre 375 personnes, balcon 152 personnes + 4 PMRClassement au feu des éléments de décor : M1 (Euroclasse B)Un procès verbal de classement au feu devra être présenté pour validationMursTissu tendu, gris anthraciteSolChêne massif, gris foncé ; CMU 600 daN/m²RégiesOuvertes, en passerelle fond de salle (niveau R+4).Possibilité de régie son au parterre (fond de salle) en configuration concert, sous réservede modification de jaugeScèneCMU 600 daN/m² ; ouverture maximale au cadre : 10,80 mDimensions variables (plateaux modulaires de 1,20 m x 1,20 m - hauteur 110 cm)2 niveaux de passerelle privées non accessibles au public (hauteur des planchers : 3 met 5,70 m)Passerelles de service pour circulation et accroches scéniquesGril et faux-grilHauteur sous pont triangulé : 7,70 mHauteur sous gril : 8,30 mAccès matérielL'accès logistique de la Grande Salle s'effectue par les portes d'accès public (160 x 210cm) et par la porte face au monte-charge (lointain cour)Mise à jour septembre 2012

SONSalle équipée d'un dispositif de contrôle de niveau sonore norme NFS31-122 ( LIMITATION 105 dBA )Régie face1 x Console Eclipse Innovason équipée de 2 cartes FX / 24 in /8 out analogiques et 1 xcarte Ethersound 64/64Processeur effets numériques1 x SPX2000 Yamaha1 x PCM92 Lexicon1 x PCM96 LexiconLecteur & enregistreur1 x Lecteur CD Tascam CD160 MKII1 x Lecteur enregistreur compact flash / CD Tascam SS-CDR1Diffusion face(installation suivant configuration de la salle)18 x Diva XS Atelier 334 x Diva XS 15 (sub) Atelier 334 x Diva XL18X (sub) Atelier 334 x ML18 Amadeus (sub) Atelier 334 x PMX12 Amadeus (front) Atelier 333 x PMX5 Amadeus (LIP) Atelier 336 x Amplificateurs DT6800 ECLER1 x Processeur Ethersound DME 80-ES1 x Matrice Ethersound bidirectionnelle AVM500 _AuvitranRégie retour1 x Console Eclipse Innovason / 2 cartes FX1 x Rack de scène DIOCORE 48 in/8 out InnovasonEnceintes de retour8 x PMX12- wedge AmadeusIntercomSystème Clearcom2 x centrales HF4 x packs filaires4 x packs mobiles HFMise à jour septembre 2012

PARC MICRO COMMUN A L’ENSEMBLE DU BATIMENTMicro HF6 x HF main SKM535G2C Sennheiser ou 6 x HF pack SK500G2 Sennheiser2 x HF main SKM935G2C SennheiserMicro dynamiques4 x AKG 535 EB4 x Shure SM584 x Shure SM572 x Shure BETA 58 A1 x AKG D112Micro statiques2 x Shure BETA 98/S1 x Shure BETA 91DI Box14 x BSS AR133Ear monitors4 x Récepteurs stéréo Ear Monitor EK 3253U-B32 Sennheiser2 x Emetteurs double stereo SR-3254U-B32Mise à jour septembre 2012

LUMIEREPuissance176 x lignes graduées 3KW (armoires ADB Twintech)Console1 x Console MA Lighting Grand MA 2 LightProjecteurs6 x Warp 12°/30° Avec changeur de couleurs6 x VL 3500Q20 x Svoboda HT2251 ADB6 x PR Lighting XL1200 Wash6 x PR Lighting XL1200 Spot20 x PAR 64 (lampes CP60, CP61, CP62)10 x PC 1kW10 x Fresnel 2 kWEclairage de salle30 Led Rain 56 ChauvetAccessoiresMachine à brouillard Hazer Unique 2.1(Plan feu de base en annexe)Mise à jour septembre 2012

VIDEORéseauHDTV (75 Ohm Coax) connectionCAT6 connectionsFibre optique SC Multimode 50/125Retour/Captation video1 x Sony BRCZ700 (Sortie HDSDI/YUV/Composite)1 x télécommande RM-BR300Enregistreur1 x DVD Recorder Sony RDR-HXD890SVidéo-projecteur1 x PANASONIC PTDZ110X 10000 lumens TRi-DLP WUXGA (1920x1200px)1 x LENS 0.7:1 PANASONIC ET-DLE5Connectique VGA, DVI, composite ou composante au plateau ou en régie (à préciser enamont)Ecran1 x Ecran fond de scène motorisé (10 x 6 m ou 8 x 4,5 m suivant configuration de salle)48 x Ecrans motorisés périphériques en salleAccroche Vidéo-projecteur5 Supports (2 plateaux 60 x 60 x 30 cm sur mat télescopique)Mixer1 x Multiformat mixer/scaler DVI/HDSDI/Analog ANALOGWAY OPS20001 x Télécommande pour OPS2000 (RK-300)1 x CVBS/SVideo Mixer 16in/3out VIXID VJX 16-4Lecteur1 x Lecteur DVD Pionneer DVD-V8000Sur demande: configuration multi projection.Mise à jour septembre 2012

MACHINERIE4 x équipes motorisées à chaines Mecascenic CMU 500 daN longueur 11 mStructure triangulaire aluminium en pont de 500 mm 11 m x 9,50m avec 10 moteurs àchaines synchronisésCMU 1000 daN en tirage direct soit 2000 daN mouflés sur crochetCMU 300 daN/ml répartis entre 2 points à 4,50 m d'intervalle maxStructure triangulaire aluminium en pont de 300 mm (Support des patiences latérales)Pour chaque coté: 5 unités 3 600 mm minimum avec 6 moteurs à chaines synchronisés(CMU 500 daN)CMU: 200 daN/ml répartie entre 2 points de suspension maximum 4,50 m d'intervalle7 x Motorisations ponctuelles informatisées AMG (CMU 350 daN)6 x Palans à chaines aux clusters d'enceintes (CMU 1000 daN)DRAPERIEEn configuration normale, la scène est dénuée de toute draperie.Tentures de scène5 x Frises - hauteur 1500 mm Velours à plat 450 gr/m²10 x Pendrillons - hauteur 7890 mm - longueur 3000 mm Velours à plat 450 gr/m²11 x Tentures latérales - hauteur 7690 mm - longueur 7000 mm Velours à plat 450gr/m²1 x Cyclorama rétro projection Gris anthracite foncé - hauteur 7640 mm longueur 13000mm PVC1 x Tapis de danse réversible blanc/noir 6 lés de 15720 mm (largeur 1500 mm)PVC/KENT1 x Rideaux de fond de scène hauteur 7890 mm en trois parties de 7000 mm delongueur, velours à plat 450 gr/m²Tentures d'avant scène1 x Frise d'avant-scène Velours plissé 70% 450 gr/m²1 x Rideau d'avant scène en deux parties Velours plissé 70% 450 gr/m²Mise à jour septembre 2012

Mise à jour septembre 2012

Mise à jour septembre 2012
