MATRIX - T2

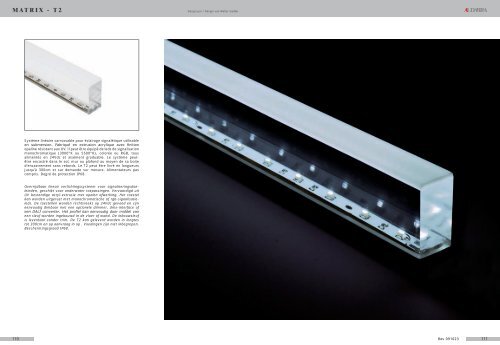

M A T R I X - T 2Design par / Design van Walter GaddaSystème linéaire carrossable pour éclairage signalétique utilisableen submersion. Fabriqué en extrusion acrylique avec finitionopaline résistant aux UV. Il peut être équipé de leds de signalisationmonochromatique (3000°K ou 5500°K), colorée ou RGB, tousalimentés en 24Vdc et aisément graduable. Le système peutêtreencastré dans le sol, mur ou plafond au moyen de sa boited’encastrement sans rebords. Le T2 peut être livré en longueursjusqu’à 300cm et sur demande sur mesure. Alimentateurs pascompris. Degré de protection IP68.Overrijdbaar lineair verlichtingssysteem voor signaliseringsdoeleinden,geschikt voor onderwater toepassingen. Vervaardigd uitUV bestendige acryl-extrusie met opalen afwerking. Het toestelkan worden uitgerust met monochromatische of rgb-signalisatieleds.De toestellen worden rechtsreeks op 24Vdc gevoed en zijneenvoudig dimbaar met een optionele dimmer, dmx-interface ofeen DALI converter. Het profiel kan eenvoudig door middel vaneen sleuf worden ingebouwd in de vloer of wand. De inbouwsleufis leverbaar zonder trim. De T2 kan geleverd worden in lengtestot 300cm en op aanvraag in op . Voedingen zijn niet inbegrepen.Beschermingsgraad IP68.110 Rev 091023111

M A T R I X - T 2 M A T R I X - T 2T2 MONOCHROMATIQUE / MONOCHROMATISCH3000°K 5500°KSIGNAL LED 24V dc - opalin / opaal52cm 25 Led 3,2W entre-axe / Pitch 2 - Blanc opalin / Opaal wit T2.003.23 T2.004.23102cm 50 Led 6,5W entre-axe / Pitch 2 Blanc opalin / Opaal wit T2.005.23 T2.006.23152cm 75 Led 9,5W entre-axe / Pitch 2 Blanc opalin / Opaal wit T2.007.23 T2.008.23202cm 100 Led 12,5W entre-axe / Pitch 2 Blanc opalin / Opaal wit T2.009.23 T2.010.23252cm 125 Led 15,6W entre-axe / Pitch 2 Blanc opalin / Opaal wit T2.016.23 T2.017.23302cm 150 Led 19W entre-axe / Pitch 2 Blanc opalin / Opaal wit T2.018.23 T2.019.23MOVESIGNAL LED MOVE 24V dc - opalin / opaal52cm 20 Led 2,5W entre-axe / Pitch 2,5 - Blanc opalin / Opaal wit102cm 40 Led 5W entre-axe / Pitch 2,5 Blanc opalin / Opaal wit152cm 60 Led 7,5W entre-axe / Pitch 2,5 Blanc opalin / Opaal wit202cm 80 Led 10W entre-axe / Pitch 2,5 Blanc opalin / Opaal wit252cm 100 Led 12,5W entre-axe / Pitch 2,5 Blanc opalin / Opaal wit302cm 120 Led 15W entre-axe / Pitch 2,5 Blanc opalin / Opaal witT2.034.23T2.035.23T2.036.23T2.037.23T2.038.23T2.039.23T2 - 5500°KRéférence Page / Pagina verwijzing:Equipment éléctronique / Electronische voorschakel apparatuur Pag. 410-411Unité d’ Alimentation / Voeding Pag. 403Schéma de câblage / BekabelingschemaPag. 419 G-I-QDiagrams Coniques / Kegeldiagrammen Pag. 450Accessoires / Accessories Pag. 117-374Boitiers d’encastrement / Inbouw behuizing Pag. 117-368Remarques / Opmerkingen:Tension constante 24V graduable, connection parallèlleVersie met constante spanning 24V dc dimbaar, parallel geschakeldLEDS disponibles en Rouge, Bleu et Vert / LEDS ook beschikbaar in de kleuren rood, blauw en groenPiscine - T2 RGB SignalZwembad - T2 RGB Signal112 Rev 091023113

M A T R I X - T 2 M A T R I X - T 2T2 RGBRGBSIGNAL LED RGB 24V dc - opalin / opaal52cm 25 Led 10W entre-axe / Pitch 2 - Blanc opalin / Opaal wit102cm 50 Led 20W entre-axe / Pitch 2 - Blanc opalin / Opaal wit152cm 75 Led 30W entre-axe / Pitch 2 - Blanc opalin / Opaal wit202cm 100 Led 40W entre-axe / Pitch 2 - Blanc opalin / Opaal wit252cm 125 Led 50W entre-axe / Pitch 2 - Blanc opalin / Opaal wit302cm 150 Led 60W entre-axe / Pitch 2 - Blanc opalin / Opaal witT2.012.23T2.013.23T2.014.23T2.015.23T2.020.23T2.021.23RGB MOVESIGNAL LED RGB MOVE 24V dc - opalin / opaal52cm 20 Led 8W entre-axe / Pitch 2,5 - Blanc opalin / Opaal wit102cm 40 Led 16W entre-axe / Pitch 2,5 - Blanc opalin / Opaal wit152cm 60 Led 24W entre-axe / Pitch 2,5 - Blanc opalin / Opaal wit202cm 80 Led 32W entre-axe / Pitch 2,5 - Blanc opalin / Opaal wit252cm 100 Led 40W entre-axe / Pitch 2,5 - Blanc opalin / Opaal wit302cm 120 Led 48W entre-axe / Pitch 2,5 - Blanc opalin / Opaal witT2.022.23T2.023.23T2.024.23T2.025.23T2.026.23T2.027.23Système avec leds adressées individuellementsysteem met individueel geadresseerde leds RGB MoveRGBRGB MOVERéférence Page / Pagina verwijzing:Equipment éléctronique / Electronische voorschakel apparatuur Pag. 410-411 Pag. 410-411Unité d’ Alimentation / Voeding Pag. 403 Pag. 403Schéma de câblage / Bekabelingschema Pag. 420 L-M-P Pag. 425 VAccessoires / Accessories Pag. 117-374 Pag. 117-374Boitiers d’encastrement / Inbouw behuizing Pag. 117-368 Pag. 117-368Remarques / Opmerkingen:Tension constante 24V graduable, connection parallèlleVersie met constante spanning 24V dc dimbaar, parallel geschakeld114 Rev 091023115Détail T2 RGBDetail T2 RGB

M A T R I X - T 2 M A T R I X - T 2Information Techniques t2CorpCo-extrusion en PMMA transparent ét opalinResine de fourrageResine epoxyFixationFixation dans boitiers d’encastrementCâbles d’alimentation Led monochromes, câbles inclus de 100cm FROR en PVC anti-flamme, 3 pôles (2x0,5mm² +1x0,25mm² )Led RGB inclues un cable 100cm FROR en PVC anti-flamme, 5 pôles (2x0,5mm² + 3x 0,25mm²)Sources disponiblesLed monochromes (entre-axe 2cm)Leds signal RGB (entre-axe 2cm ou Move (entre-axe 2,5cm)AlimentationTension constante 24Vdc (+/-5%) Câblage parallellePuissance absorbée au mètre linéaire(Monochrome led) 6,3W / LED RGB (entre-axe 2cm) 20W / Move (entre-axe 2,5) 16WMontage recommandéEncastré au mur, sol ou plafond - SubmersionRésistance à la chargeCarrossabletempérature de fonctionnement-30°C ÷ +85°Cpoids de la structure au mètre linéaire 600g30dessins techniques / Technische tekeningen520, 1020, 1520, 2020, 2520, 302015,6Boitiers d’encastrement / Inbouwbehuizing19,5540, 1040, 1540, 2040, 2540, 3040Technische Informatie t2behuizingco-extrusie in transparant en opaal PMMAopvulharsepoxy harsbevestigingbevestiging in inbouwsleufvoedingskabelmonochroom leds, kabel 100cm FROR in niet brandbaar PVC, 3 polig (2x0,5mm² + 1x0,25mm²)Led RGB en DWCS, kabel 100cm FROR niet brandbaar PVC , 5 polig (2x0,5mm² + 3x0,25mm² )beschikbare lichtbronnen Led monochroom ( pitch 2cm )Leds signal RGB ( pitch 2cm of Move (pitch 2,5cm)VoedingGelijkspanning 24Vdc (+/-5%) - parallel bekabelingGeabsorbeerd vermogen per strekkende meter (monochroom led) 6,3W / LED RGB (pitch 2cm) 20W / Move (pitch 2,5) 16WAanbevolen installatieinbouw in wand, vloer of plafond. Onderwatermechanische weerstandoverrijdbaargebruikstemperatuur-30°C ÷ +85°Cgewicht structuur per strekkende meter 600g50Accessoires / accessorieskit de fixationbevestigingsset33,53037IP68* *OKIIIIK10 1500 Kg RoHS*Montage dans boitier obligatoireinbouw behuizing verplicht10 15,6Couleurs Led / Beschikbare LedRouge/Rood Bleu/BlauwVert/GroenBlanc 3000°KWit 3000°KBlanc 5500°KWit 5500°KRGBBlanc opalinOpaal wit*Boitier d’encastrementinbouwdoosPasse CâblekabeldoorvoerKit de fixation (un pièce)Bevestigings kit (één stuks)Cod. KIT.0004.99Montage en voitier d’encastrementPlaatsing in inbouwbehuizing*54cm Cod. CAS.0035.99, 104cm Cod. CAS.0036.99, 154cm Cod. CAS.0037.99204cm Cod. CAS.0038.99, 254cm Cod. CAS.0103.99, 304cm Cod. CAS.0084.99116 Rev 091023117

Touch Chalet center et Restaurant à Porto Sant’ElpidioTouch Chalet center en Restaurant te Porto Sant’Elpidio118 Rev 091023119
