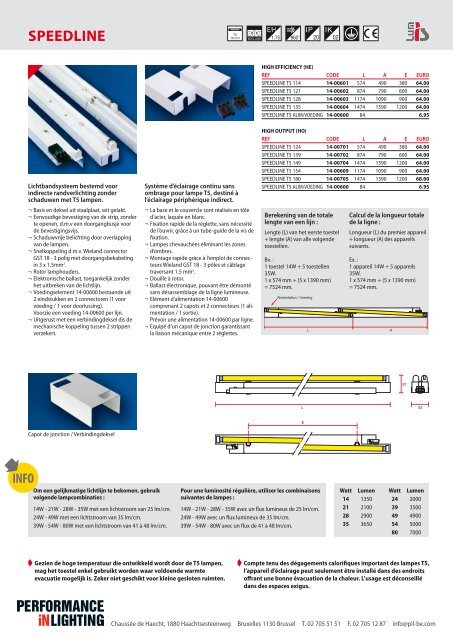

<strong>SPEEDLINE</strong> WIELAND1.75 960° 20 02HIGH EFFICIENCY (HE)REF CODE L A E EURO<strong>SPEEDLINE</strong> T5 114 14-00601 574 490 380 64.00<strong>SPEEDLINE</strong> T5 121 14-00602 874 790 600 64.00<strong>SPEEDLINE</strong> T5 128 14-00603 1174 1090 900 64.00<strong>SPEEDLINE</strong> T5 135 14-00604 1474 1390 1200 64.00<strong>SPEEDLINE</strong> T5 ALIM/VOEDING 14-00600 84 6.95Lichtbandsysteem bestemd voorindirecte randverlichting zonderschaduwen met T5 lampen.¬ Basis en deksel uit staalplaat, wit gelakt.¬ Eenvoudige bevestiging van de strip, zonderte openen, d.m.v een doorgangbusje voorde bevestigingsvijs.¬ Schaduwvrije belichting door overlappingvan de lampen.¬ Snelkoppeling d.m.v. Wieland connectorGST 18 - 3 polig met doorgangsbekabelingin 3 x 1.5mm 2 .¬ Rotor lamphouders.¬ Elektronische ballast, toegankelijk zonderhet uitbreken van de lichtlijn.¬ Voedingselement 14-00600 bestaande uit2 eindstukken en 2 connectoren (1 voorvoeding / 1 voor doorlussing).Voorzie een voeding 14-00600 per lijn.¬ Uitgerust met een verbindingdeksel dis demechanische koppeling tussen 2 strippenverzekert.Système d’éclairage continu sansombrage pour lampe T5, destiné àl’éclairage péri phérique indirect.¬ La base et le couvercle sont réalisés en tôled’acier, laquée en blanc.¬ Fixation rapide de la réglette, sans nécessitéde l’ouvrir, grâce à un tube-guide de la vis defixation.¬ Lampes chevauchées éliminant les zonesd’ombres.¬ Montage rapide grâce à l’emploi de connecteursWieland GST 18 - 3 pôles et câblagetraversant 1.5 mm 2 .¬ Douille à rotor.¬ Ballast électronique, pouvant être démontésans désassemblage de la ligne lumineuse.¬ Elément d’alimentation 14-00600comprenant 2 capots et 2 connecteurs (1 alimentation/ 1 sortie).Prévoir une alimentation 14-00600 par ligne.¬ Equipé d’un capot de jonction garantissantla liaison mécanique entre 2 réglettes.HIGH OUTPUT (HO)REF CODE L A E EURO<strong>SPEEDLINE</strong> T5 124 14-00701 574 490 380 64.00<strong>SPEEDLINE</strong> T5 139 14-00702 874 790 600 64.00<strong>SPEEDLINE</strong> T5 149 14-00704 1474 1390 1200 64.00<strong>SPEEDLINE</strong> T5 154 14-00609 1174 1090 900 64.00<strong>SPEEDLINE</strong> T5 180 14-00705 1474 1390 1200 68.00<strong>SPEEDLINE</strong> T5 ALIM/VOEDING 14-00600 84 6.95Berekening van de totalelengte van een lijn :Lengte (L) van het eerste toestel+ lengte (A) van alle volgendetoestellen.Bv. :1 toestel 14W + 5 toestellen35W.1 x 574 mm + (5 x 1390 mm)= 7524 mm.Alimentation / VoedingLCalcul de la longueur totalede la ligne :Longueur (L) du premier appareil+ longueur (A) des appareilssuivants.Ex. :1 appareil 14W + 5 appareils35W.1 x 574 mm + (5 x 1390 mm)= 7524 mm.A57L 53Capot de jonction / VerbindingdekselEINFOOm een gelijkmatige lichtlijn te bekomen, gebruikvolgende lampcombinaties :14W - 21W - 28W - 35W met een lichtstroom van 25 lm/cm.24W - 49W met een lichtstroom van 35 lm/cm.39W - 54W - 80W met een lichtstroom van 41 à 48 lm/cm.Pour une luminosité régulière, utiliser les combinaisonssuivantes de lampes :14W - 21W - 28W - 35W avec un flux lumineux de 25 lm/cm.24W - 49W avec un flux lumineux de 35 lm/cm.39W - 54W - 80W avec un flux de 41 à 48 lm/cm.Watt Lumen14 135021 210028 290035 3650Watt Lumen24 200039 350049 490054 500080 7000• Gezien de hoge temperatuur die ontwikkeld wordt door de T5 lampen,mag het toestel enkel gebruikt worden waar voldoende warmteevacuatie mogelijk is. Zeker niet geschikt voor kleine gesloten ruimten.• Compte tenu des dégagements calorifiques important des lampes T5,l’appareil d’éclairage peut seulement être installé dans des endroitsoffrant une bonne évacuation de la chaleur. L’usage est déconseillédans des espaces exigus.Chaussée de Haecht, 1880 Haachtsesteenweg Bruxelles 1130 Brussel T. 02 705 51 51 F. 02 705 12 87 info@pil-be.com
Speedline dimWIELAND1.75960°2002SpeedLine uitgerust met een 5 draaddoorvoer bekabeling, dienend voor deelektrische voeding en de sturing vande ballasten.¬ Gestuurd door analoog dimmer 1-10 V DC.¬ Sturingsgebied : 1 à 100 %.¬ Zeer geringe energie verbruik.¬ Intelligent ballast, keuze van 2 lampvermogenvoor eenzelfde lamplengte.SpeedLine équipée d’un câblagetraversant à 5 fils, servant pourl’alimentation et la commande desballasts électroniques.¬ Commandée par un gradateur analogique1-10 V DC.¬ Plage de gradation 1 à 100 %.¬ Consommation d’énergie très réduite.¬ Ballast intelligent, choix de 2 puissancespour la même longueur.REF CODE L A E EURO<strong>SPEEDLINE</strong> T5 114/24 DIM 14-01300 574 490 380 97.00<strong>SPEEDLINE</strong> T5 121/39 DIM 14-01301 874 790 600 97.00<strong>SPEEDLINE</strong> T5 128/54 DIM 14-01302 1174 1090 900 97.00<strong>SPEEDLINE</strong> T5 135/49/80 DIM 14-01303 1474 1390 1200 97.00<strong>SPEEDLINE</strong> T5 DIM/VOEDING 14-00599 84 8.45L N + -1 - 10 VDCSpeedline dim push buttonWIELAND1.75960°2002SpeedLine uitgerust met een 4 draaddoorvoer bekabeling, dienend voor deelektrische voeding en de sturing vande ballasten.¬ Gestuurd door een drukknop, aangeslotentussen de nulleider van de voeding en desturing draad van de ballast, rechtstreeksop de ingebouwde controle eenheid van elkballast.¬ Sturingsgebied: 1 à 100 %.¬ Zeer geringe energie verbruik.PUSHBUTTON3 N L 1SpeedLine équipée d’un câblagetraversant à 4 fils, servant pourl’alimentation et la commande desballasts électroniques.¬ Commandée par simple bouton poussoirraccordé entre le neutre de l’alimentationet le fil de commande, agissant directementsur le module de commande intégréindividuellement dans chaque ballast.¬ Plage de gradation 1 à 100 %.¬ Consommation d’énergie très réduite.HIGH EFFICIENCY (HE)REF CODE L A E EURO<strong>SPEEDLINE</strong> T5 114 DIM PUSH BUTT 14-00605 574 490 380 97.00<strong>SPEEDLINE</strong> T5 121 DIM PUSH BUTT 14-00606 874 790 600 97.00<strong>SPEEDLINE</strong> T5 128 DIM PUSH BUTT 14-00607 1174 1090 900 97.00<strong>SPEEDLINE</strong> T5 135 DIM PUSH BUTT 14-00608 1474 1390 1200 97.00<strong>SPEEDLINE</strong> T5 DIM/VOEDING 14-00599 84 8.45HIGH OUTPUT (HO)REF CODE L A E EURO<strong>SPEEDLINE</strong> T5 124 DIM PUSH BUTT 14-00706 574 490 380 97.00<strong>SPEEDLINE</strong> T5 139 DIM PUSH BUTT 14-00707 874 790 600 97.00<strong>SPEEDLINE</strong> T5 149 DIM PUSH BUTT 14-00708 1474 1390 1200 97.00<strong>SPEEDLINE</strong> T5 154 DIM PUSH BUTT 14-00709 1174 1090 900 97.00<strong>SPEEDLINE</strong> T5 180 DIM PUSH BUTT 14-00710 1474 1390 1200 97.00<strong>SPEEDLINE</strong> T5 DIM/VOEDING 14-00599 84 8.45Speedline daliWIELAND1.75960°2002SpeedLine uitgerust met een 5 draaddoorvoer bekabeling, dienend voor deelektrische voeding en de sturing vande ballasten.¬ Gestuurd door adresseerbare digitaalsysteem DALI (Digital Addressable LightingInterface) .¬ Sturingsgebied : 1 à 100 %.¬ Zeer geringe energie verbruik.¬ Intelligent ballast, keuze van 2 lampvermogenvoor eenzelfde lamplengte.SpeedLine équipée d’un câblagetraversant à 5 fils, servant pourl’alimentation et la commande desballasts électroniques.¬ Commandée par un système digitaladressable DALI (Digital AddressableLighting Interface).¬ Plage de gradation 1 à 100 %.¬ Consommation d’énergie très réduite.¬ Ballast intelligent, choix de 2 puissancespour la même longueur.REF CODE L A E EURO<strong>SPEEDLINE</strong> T5 114/24 DALI 14-01007 574 490 380 107.00<strong>SPEEDLINE</strong> T5 121/39 DALI 14-01008 874 790 600 107.00<strong>SPEEDLINE</strong> T5 128/54 DALI 14-01009 1174 1090 900 107.00<strong>SPEEDLINE</strong> T5 135/49/80 DALI 14-01010 1474 1390 1200 107.00<strong>SPEEDLINE</strong> T5 DIM/VOEDING 14-00599 84 8.45LN+ -DALI
