SALLE POLYVALENTE REFECTION TOITURE - CCTP

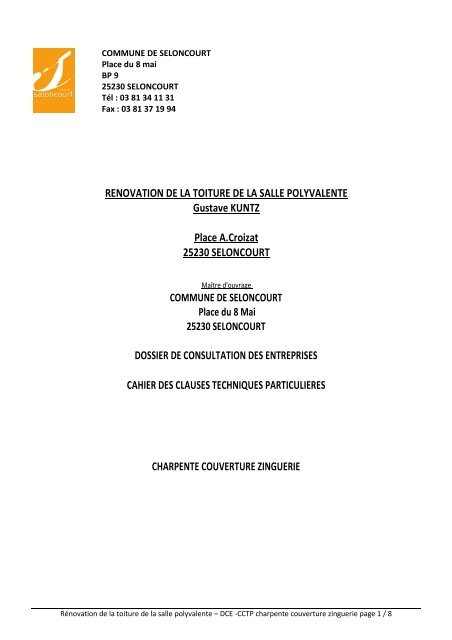

COMMUNE DE SELONCOURTPlace du 8 maiBP 925230 SELONCOURTTél : 03 81 34 11 31Fax : 03 81 37 19 94RENOVATION DE LA TOITURE DE LA SALLE POLYVALENTEGustave KUNTZPlace A.Croizat25230 SELONCOURTMaître d'ouvrageCOMMUNE DE SELONCOURTPlace du 8 Mai25230 SELONCOURTDOSSIER DE CONSULTATION DES ENTREPRISESCAHIER DES CLAUSES TECHNIQUES PARTICULIERESCHARPENTE COUVERTURE ZINGUERIERénovation de la toiture de la salle polyvalente – DCE -CCTP charpente couverture zinguerie page 1 / 8


Table des matièresSOMMAIRE1 - GENERALITES ...........................................................................................................................................31.1 - Objet du marché ..............................................................................................................................31.2 - Obligations de l'entreprise ...............................................................................................................32 - REGLEMENTS EN VIGUEUR ......................................................................................................................33 - PRESCRIPTIONS TECHNIQUES ..................................................................................................................43.1 - Limite des prestations ......................................................................................................................43.2 - Préparation des travaux ...................................................................................................................43.3 - Travaux de couverture zinguerie .....................................................................................................43.3.1 - Protections ...............................................................................................................................43.3.2 - Nature des matériaux ...............................................................................................................43.3.3 - Mise en œuvre .........................................................................................................................44 - DESCRIPTION DES OUVRAGES .................................................................................................................54.1 - Échafaudage .....................................................................................................................................54.2 - Dépose de la couverture existante ..................................................................................................54.3 - Planche de rive et d'égout ...............................................................................................................64.4 - Écran souple sous toiture .................................................................................................................64.5 - Couverture tuiles ..............................................................................................................................64.6 - Faîtage ..............................................................................................................................................74.7 - Abouts de faîtage .............................................................................................................................74.8 - Rive latérale métallique ...................................................................................................................74.9 - Ventilation de la sous face des tuiles ...............................................................................................74.10 - Habillage de souche de cheminées et exutoires ...........................................................................74.11 - Gouttière pendante 1/2 ronde ......................................................................................................84.12 - Descentes E.P. ................................................................................................................................84.13 - Dossier des Ouvrages Exécutés (DOE) ............................................................................................85 - OPTION .....................................................................................................................................................85.1 - Ancrage de sécurité .........................................................................................................................8Rénovation de la toiture de la salle polyvalente – DCE -CCTP charpente couverture zinguerie page 2 / 8


1 - GENERALITES1.1 - Objet du marchéLe présent document a pour objet la définition des ouvrages et fournitures concernant la charpente, la couverture et lazingueriedu projet de :rénovation de la toiture de la salle polyvalente25230 - SELONCOURT pour le compte de la commune deSELONCOURT1.2 - Obligations de l'entrepriseLes documents établis par le concepteur (descriptifs, quantitatifs, graphiques) renseignent l'entreprise sur la nature et la localisationdes ouvrages à réaliser. Ils n'ont en aucun cas un caractère limitatif.A ce titre, avant remise de son offre, l'entreprise devra vérifier, sous sa propre responsabilité, les indications des dits documentset les complétera, le cas échéant par tous moyens en son pouvoir afin de prévoir dans ses prix l'ensemble des travaux etinstallations nécessaires à un parfait achèvement des ouvrages.Enfin, l'entreprise est responsable:▪ du choix des matériaux,▪ de leur mise en œuvre,▪ du respect des prescriptions et réglementations.2 - REGLEMENTS EN VIGUEURLes travaux et fournitures à réaliser devront l'être conformément aux règlements en vigueur, et en particulier:▪ DTU 40.21 - Couverture en tuiles de terre cuite à emboîtement ou à glissement à reliefs▪ DTU 40.24 - Couverture en tuiles de béton à glissement et à emboîtement longitudinal DTU 40.41 et additifs - ouvrages dezinguerie▪ DTU 60.11 - Règles de calcul des installations de plomberie sanitaire et d'évacuation des eaux pluviales▪ Mémento de mise en œuvre diffusé par l'Union des Chambres Syndicales de Couverture et de Plomberie de France.


3 - PRESCRIPTIONS TECHNIQUES3.1 - Limite des prestationsL'entreprise adjudicataire devra la totalité des ouvrages de :▪ Couverture tuile, y compris tous travaux nécessaires à la parfaite étanchéité de l'ouvrage,▪ Zinguerie, y compris le collectage des eaux pluviales.3.2 - Préparation des travauxL'entreprise adjudicataire devra, pendant la période de préparation du chantier, établir les détails et plans techniques nécessaires àl'exécution et la pose des ouvrages; puis les remettre à l'approbation du maître d'œuvre avant toute mise en œuvre.L'échelle minimum des plans devra être de :1/50è pour les plans d'ensemble1/20è pour les plans de détailsL'entreprise adjudicataire devra fournir, à sa charge, tous échantillons demandés par le maître d'œuvre et faire réaliser tous essais enlaboratoire.3.3 - Travaux de couverture zinguerie3.3.1 - ProtectionsL'entreprise adjudicataire devra effectuer la mise en place de toutes protections, conformes aux règlements en vigueur,pour assurer la sécurité du personnel et des tiers.3.3.2 - Nature des matériaux3.3.3 - Mise en œuvreLa couverture sera réalisée en tuiles terre cuite emboîtement longitudinal et à glissement.Tous les ouvrages de zinguerie seront exécutés en tôle galvanisée, façonnés et fixés à libre dilatation.La mise en œuvre des travaux de zinguerie devra respecter la libre dilatation du métal.Tous accessoires, découpes, calages, renforcements, etc. nécessaires à une parfaite finition des ouvrages seront comprisdans l'offre.Ces travaux devront permettre une parfaite évacuation de l'eau.Les ouvrages nécessitant des soudures seront réalisés par soudure barrée renforcée.Rénovation de la toiture de la salle polyvalente – DCE -CCTP charpente couverture zinguerie page 4 / 8


4 - DESCRIPTION DES OUVRAGES4.1 - ÉchafaudageNota: Suivant la circulaire du 15 Février 2000 concernant: " La planification de la gestion des déchets de chantier du bâtimentet des travaux publiques" pour l'échéance du 1 er Juillet 2002, l'entreprise devra l'évacuation et le tri sélectif des déchets.L'échafaudage sera de type métal.Les montants de l'échafaudage reposeront sur des assises fixes et seront d'une résistance suffisante. Ces assises devront éviterle poinçonnement de la voirie et la détérioration des espaces verts Chaque pied sera équipé de vérin réglable et condamnable.Les calages seront proscrits. L'échafaudage sera fixé à la façade conformément aux règles en vigueur. Chaque niveaud'échafaudage sera muni de garde-corps et d'une plinthe de 15 cm minimum.L'ensemble de l'échafaudage sera contreventé par croix de Saint-André ou tout dispositif équivalent. L'échafaudage montésera bâché sur sa face extérieure pour protéger les travailleurs des intempéries et les passants de projection d'outils oumatériaux.La structure de l'échafaudage devra permettre l'accès à tous les niveaux par un escalier ou échelle protégé et faisant partie dela structure générale.L'entreprise devra prendre toutes les dispositions et précautions pour éviter l'accès des échafaudages aux personnesétrangères au chantier pendant et hors horaires de travail.L'entreprise devra prendre en compte dans son offre différentes sujétions, notamment:• les éventuels décrochements de façade.• Les entrées du bâtimentL'échafaudage devra être éloigné de 20 cm maximum de la façade.Les postes à chiffrer devront impérativement respecter le principe suivant:• le prix forfaitaire des travaux tiendra compte des taxes locales de voirie et de toutes les sujétions financièresengendrées par l'édification de cet échafaudage.• Il tiendra compte également des frais de montage et de démontage.Le titulaire du présent lot se chargera d'obtenir toutes les autorisations nécessaires et d'effectuer toutes les démarchesobligatoires auprès des services responsables et compétents.Métré:A forfaitLocalisation :Échafaudage périphérique pour réalisation de l'ensemble des travaux du présent lot, et sera mis à la disposition des autresentreprises.4.2 - Dépose de la couverture existanteComprenant:• Protection des ouvrages existants à conserver compris tous bâchages de sécurité• Dépose en démolition de la couverture courante en tuiles et du support en lattage bois• Dépose en démolition de tous les accessoires de couverture, type zinguerie, planches de rives, gouttières etdescentes eaux pluviales, etc.• Sortie des gravois, chargement sur camion et évacuation à la décharge• toutes sujétions d'exécution et de manutentionMétré:Au m2 de couvertureRénovation de la toiture de la salle polyvalente – DCE -CCTP charpente couverture zinguerie page 5 / 8


Localisation:Suivant indications des plans pour l'ensemble de la couverture du bâtiment existant4.3 - Planche de rive et d'égoutPlanches de rives et d'égout en bois résineux massifs, comprenant mise en œuvre et toutes façons, aboutages et coupesde raccordement.Métré:Au ml en œuvre suivant typeLocalisation:Suivant existant.4.4 - Écran souple sous toiture4.5 - Couverture tuilesFourniture et mise en œuvre d'une sous toiture constitué d'un film en lès, en feuille de polyéthylène armé et micro perforée,assurant une étanchéité complémentaire à la neige poudreuse, à l'humidité et à la poussière, du type D-FOL-SPF ou D-FOL-PVE de DOERKEN, ou techniquement équivalent à faire agréer par le maître d'ouvrage, comportant:• Armature plastique à mailles serrées garantissant une grande résistance à la traction dans les deux sens et évitanttoute déchirure• La micro perforation du film assure l'échange d'humidité de l'air tout en permettant le classement du film en matériauétanche selon la norme relative aux tuiles• Thermostabilisateur de protection contre les variations répétées de la température entre les tuiles et• l'isolation de la toiture• Classé difficilement inflammable avec procès verbalPose au niveau des chevrons comprenant:• Fixation avec le contre lattage de la couverture, permettant la ventilation de la sous face de la tuile• Recouvrement des lès suivant prescription du fabricant et pente de la toiture• Relevé contre toutes les émergences• Façon de débords formant larmier au droit des chêneaux et des gouttièresMétré:Au m2 de surface réelle en œuvre, les vides de plus de 0,50 m2 déduits suivant typeLocalisation:Suivant indications des plans et existant pour l'ensemble de la toiture du bâtimentCouverture en tuiles en terre cuite dites" tuiles à glissement et à emboîtement longitudinal, de caractéristiquesconformes aux spécifications de la norme NF P 31.207Fourniture de tuiles à emboîtement type grand moule à faible galbe, 10 au m2Référence de base tuiles ACTUA nuagé de MIGEON ou équivalent, coloris au choix du Maître d'ouvrage ou équivalent.Pose sur liteaux et contre lattage cloués ayant subi au préalable un traitement fongicide et insecticide decaractéristiques au moins égales à celles exigées pour la marque de qualité CTBFLa réalisation de la couverture tuiles sera conforme aux prescriptions du DTU n° 40.21 et comprendra toutes les sujétionsd'exécution telles que notamment:• Tous tranchis biais ou droits• Doublement du liteau à l'égout pour basculement• Fixation des tuiles par pannetonnage, crochetage ou clouage• Demi tuilesMétré :Rénovation de la toiture de la salle polyvalente – DCE -CCTP charpente couverture zinguerie page 6 / 8


4.6 - FaîtageAu m2 de surface réelle en œuvre, les vides de plus de 0,50 m2 déduits suivant typeLocalisation:Suivant indications des plans et existant pour l'ensemble de la toiture du bâtimentFourniture et mise en œuvre de faîtage de type adapté au modèle de tuile retenue comprenant:• Fourniture et mise en œuvre de lisse de rehausse en sapin traité• Fourniture et mise en œuvre de tuiles faîtières disposées jointivement bout à bout (recouvrement dans le sens opposéaux vents de pluie)• Fixation par pointes lisses en acier conformes à la norme NF E 27.951.• Obturation des abouts de faîtages par pièces spéciales en terre cuite dites "abouts de faîtage" assurant la jonction avecles tuiles de rive et tuiles trois directions.Métré :Au mlLocalisation:Suivant indications des plans et existant pour le faîtage en toiture du bâtiment4.7 - Abouts de faîtageFourniture et mise en œuvre de tuiles abouts de faîtage adaptés au modèle de tuile retenu.Métré:A l'unitéLocalisation:Suivant indications des plans4.8 - Rive latérale métalliqueComprenant:• Une garniture d'étanchéité sur la rive des tuiles en acier galvanisé, avec plis et pinces, fixation par pattes d'agrafe sur laplanches de rive• Une garniture en tôle acier galvanisé, en recouvrement de la garniture d'étanchéité sur tuile et de la planche de rive.• Fixation par pattes d'agrafe sur la planche de rive compris plis et pince. ourlet formant larmier en partie basseCompris toutes sujétions d'exécution pour une parfaite étanchéité à l'eau de la riveMétré :Au ml en œuvreLocalisation:Suivant indications des plans et existant, pour les rives latérales de la toiture4.9 - Ventilation de la sous face des tuilesLa fourniture et la mise en œuvre de tuiles spéciales de ventilation (chatières). Section totale de ventilation égaleau 1/5000 minimum de la surface projetée dans un plan horizontal.Métré:A l'unité de chatièresLocalisation:Suivant existant pour la ventilation de la sous face de la couverture4.10 - Habillage de souche de cheminées et exutoiresHabillage sur les 4 faces des souches de cheminée et des exutoires.Rénovation de la toiture de la salle polyvalente – DCE -CCTP charpente couverture zinguerie page 7 / 8


Compris tout façonnage et tous accessoires pour une mise en œuvre parfaiteMétré:A l'unitéLocalisation :Suivant indications des plans, pour la souche du conduit de cheminée en toiture du bâtiment4.11 - Gouttière pendante 1/2 rondeGouttière en acier galvanisé.Pose sur crochets avec contre crochets galvanisés à paillette cloués sur les chevrons. y compristalons, équerres de noues et embouchures coniques soudées.Métré:Au mlLocalisation :Suivant existant4.12 - Descentes E.P.Tuyaux de descente en acier galvanisé, à agrafer diamètre 100 maintenus par des colliers métalliques galvanisés, modèlesdémontables, à contrepartie scellés ou vissés.Nez d'arrêt soudés.Façon de coudes à la demande.Dépose et repose éventuelles à l'exécution des enduitsMétré:Au mlLocalisation:Suivant indications des plans et existant, pour les descentes eaux pluviales de la toiture du bâtiment4.13 - Dossier des Ouvrages Exécutés (DOE)5 - OPTIONL’entrepreneur doit remettre avant la réception des travaux, un dossier DOE (dossier des ouvrages exécutés) en troisexemplaires et sous format numérisé (DWG et PDF) dans lequel devront apparaître :• les plans, détails,…• les fiches techniques et PV des produits et matériaux (peinture alimentaire,…)• une documentation technique et d’entretien des surfaces (peintures,…)Mode de métré : pour mémoire, compris dans les prix unitaires ci-dessus5.1 - Ancrage de sécuritéConformément à la réglementation en vigueur un dispositif de protection complémentaire sera assuré, pour la sécurité despersonnes en phase d'entretienFourniture et mise en œuvre d'anneaux d'ancrage en acier galvanisé à proximité du faîtage et pour accès en toitureFixation sur la structure bois de la charpente par tous les moyens étanchéité du point d'ancrage suivant type de couverture enpartie courante.Cet ancrage est destiné à recevoir le mousqueton du harnais de sécurité du personnel d'entretienMétré:A l'unitéLocalisation :En toiture du bâtimentRénovation de la toiture de la salle polyvalente – DCE -CCTP charpente couverture zinguerie page 8 / 8
