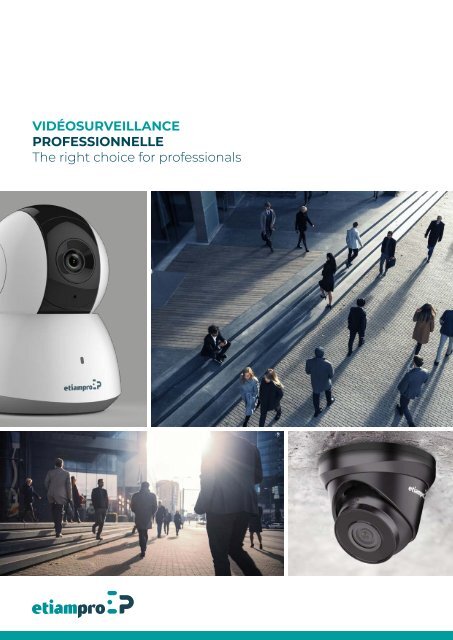

VIDÉOSURVEILLANCE<br />

PROFESSIONNELLE<br />

The right choice for professionals


1. <strong>Vidéosurveillance</strong> IP haute<br />

définition<br />

Caméra IP à réseau fixe dôme 8<br />

Caméra IP objectif varifocal 10<br />

Caméra IP cylindrique objectif varifocal 12<br />

Caméra IP dôme avec fonction Pan-Tilt-Zoom 14<br />

Mini caméra IP avec fonction Pan-Tilt 15<br />

Enregistreur vidéo réseau IP 16<br />

Kit vidéosurveillance IP 18<br />

2. <strong>Vidéosurveillance</strong> HD par<br />

câblage coaxial (HD-TVI)<br />

HD cctv camera HD TVI turret avec objectif fixe 24<br />

HD cctv camera HD TVI turret type varifocal 26<br />

Caméra HD TVI cylindrique 27<br />

Caméra HD TVI cylindrique objectif varifocal 28<br />

Enregistreur hybride hd tvi 4,8 ou 16 canaux 29<br />

3. Portier vidéo<br />

Système d'interphone vidéo à 2 fils 30<br />

Distributeur IP et d'alimentation 32<br />

Système d'interphone vidéo 33<br />

4. Accessoires<br />

Moniteurs 34<br />

Convertisseurs 36<br />

Câbles 37<br />

Supports de connexion 37<br />

Connecteurs 38<br />

Alimentations, baluns et disques durs 39<br />

Outils d'assemblage et analyseurs 40<br />

Projecteurs IR 41<br />

Injecteurs Power over Ethernet 41


Ne voulons-nous pas tous<br />

se sentir en sécurité ?<br />

4 | catalogus PRO LED


VIDÉOSURVEILLANCE IP<br />

<strong>Vidéosurveillance</strong> professionnelle<br />

Forte de plus de 20 ans d'expérience<br />

dans le domaine de la vidéosurveillance,<br />

Velleman SA a acquis un savoir-faire inédit<br />

en électronique. Une coopération solide<br />

avec les partenaires de production les plus<br />

avancés et renommés nous permet de<br />

commercialiser une gamme complète de<br />

produits professionnels et compétitifs sous<br />

notre propre marque <strong>EtiamPro</strong>.<br />

Tous les produits répondent aux besoins<br />

de l’installateur professionnel, avec des<br />

spécifications adaptées au marché<br />

européen. Nos caméras offrent une<br />

haute sensibilité à la lumière et une vision<br />

nocturne d'excellente qualité assurant<br />

une sécurité optimale, même dans les<br />

environnements les plus sombres. Les<br />

caméras étanches sont disponibles dans un<br />

boîtier noir ou blanc pour surveiller en toute<br />

discrétion.<br />

La nouvelle gamme <strong>EtiamPro</strong> se concentre<br />

sur la vidéosurveillance des environnements<br />

résidentiels et commerciaux (limités) avec<br />

des installations de 1 à 16 caméras.<br />

1. <strong>Vidéosurveillance</strong> IP haute définition<br />

Caméra IP à réseau fixe dôme 8<br />

Caméra IP objectif varifocal 10<br />

Caméra IP cylindrique objectif varifocal 12<br />

Caméra IP dôme avec fonction Pan-Tilt-Zoom 14<br />

Mini caméra IP avec fonction Pan-Tilt 15<br />

Enregistreur vidéo réseau IP 16<br />

Kit vidéosurveillance IP 18<br />

catalogus PRO LED | 5


<strong>Vidéosurveillance</strong> IP<br />

Installation facile<br />

Les caméras IP et les enregistreurs réseau <strong>EtiamPro</strong> sont<br />

spécialement conçu pour assurer un câblage facile et<br />

abordable. Les enregistreurs vidéo (NVR) sont dotées<br />

d’une alimentation Power-over-Ethernet (PoE) intégrée,<br />

permettant d'alimenter les caméras via le câble réseau<br />

sans adaptateurs supplémentaires. L’installateur peut<br />

utiliser des câbles réseau précâblés ou un câble réseau<br />

nus et équiper lui-même des connecteurs RJ45.<br />

CAMÉRA<br />

CÂBLE LAN<br />

NVR<br />

Les caméras extérieures sont équipées d’un connecteur<br />

étanche. Il est possible de connecter un connecteur RJ45<br />

sur mesure de manière étanche.<br />

Connexion automatique<br />

Les NVR disposent d’une fonction de connexion<br />

automatique intégrée. Vous obtenez des images vidéo de<br />

toutes vos caméras IP en seulement 3 étapes !<br />

• Connectez les caméras, le moniteur et le NVR<br />

• Connectez la tension d'alimentation et le NVR<br />

• Les caméras sont connectées et visibles sur votre NVR<br />

Pilotage intuitif<br />

Nos NVR disposent d’un menu OSD (On-Screen Display)<br />

permettant une navigation avec la souris USB fournie.<br />

Le tout est conçu intuitivement dans le but d'offrir une<br />

configuration simple.<br />

6 | catalogus PRO LED


Connexion facile d'appareils externes<br />

Tout comme la connexion de votre ordinateur, le NVR peut être connecté à un routeur via le port LAN.<br />

Tous les NVR et les caméras supportent la technologie cloud P2P, sans connaissances approfondies en<br />

informatique.<br />

CAMÉRA<br />

CÂBLE LAN<br />

NVR<br />

VIDÉOSURVEILLANCE IP<br />

Smartphones et tablettes :<br />

Scannez le code QR via l’application Guarding Vision et recevez instantanément des images,<br />

des enregistrements et des avis en direct sur votre appareil mobile.<br />

ou<br />

Ordinateurs Windows et Mac :<br />

Installez le logiciel Guarding Vision CMS (Central Monitoring System) sur votre ordinateur et connectezvous<br />

aux appareils précédemment appairés via votre compte Guarding Vision. Le logiciel gratuit<br />

Guarding Vision CMS vous permet de surveiller, configurer et sauvegarder les images vidéo de différents<br />

NVR, DVR et des caméras IP sur votre ordinateur.<br />

Technologie d’encodage vidéo H265+ optimisée à des fins de surveillance<br />

Les caméras IP, NVR et DVR <strong>EtiamPro</strong> supportent l'algorithme de compression vidéo H.265 optimisé à<br />

des fins de vidéosurveillance.<br />

La compression avancée H.265 réduit la bande passante et la capacité de mémoire jusqu’à 80% par<br />

rapport aux caméras H.264 standard. Cela apporte de nombreuses améliorations sur la limitation de la<br />

bande passante, le stockage de données et l’analyse du contenu vidéo.<br />

H.265+ est optimalisé pour les<br />

contextes de surveillance avec les<br />

fonctionnalités suivantes :<br />

• Les informations d'arrière-plan<br />

restent stables et changent<br />

rarement.<br />

• Les objets en mouvement,<br />

la principale zone de mise<br />

au point, ne sont visibles<br />

qu'occasionnellement dans une<br />

grande partie des séquences<br />

vidéo de surveillance.<br />

• Une surveillance continue 24h/24<br />

est nécessaire.<br />

25<br />

50<br />

15<br />

10<br />

5<br />

0<br />

4.8<br />

17.9<br />

2.3<br />

9.5<br />

Jusqu’à 67 %<br />

de différence<br />

Taille de fichier sur 24 heures (Go) comparant H.264, H.265 et H.265 +.<br />

* Les données proviennent d'un test de scène commun, à titre de référence uniquement.<br />

0.56<br />

3.3<br />

H.264 H.265 H.265+<br />

Jour<br />

Nuit<br />

Jusqu’à<br />

83 % de<br />

différence<br />

catalogus PRO LED | 7


Caméra IP à réseau fixe dôme<br />

Caméra IP dôme 2 MP<br />

Ø 110 mm<br />

2 MP IP67 IR<br />

30 m 114,5° PoE<br />

93.2 mm<br />

Camera IP dôme (2 MP) pour un usage intérieur/intérieur. Deux LED infrarouges intégrées<br />

permettent une surveillance nocturne jusqu'à une distance de 30 mètres. La technologie<br />

WDR (Wide Dynamic Range) permet aux caméras de fournir des images parfaites et sans<br />

perte de détails. La caméra supporte la technologie de compression vidéo H.265+.<br />

Supports de connexion en option: EACCJ137 - EACCJ137B (voir accessoires)<br />

ECAMIP101<br />

(!4BA32J-hcifge!<br />

ECAMIP101B<br />

(!4BA32J-hcifhb!<br />

SPÉCIFICATIONS<br />

caméra<br />

• capteur d'image: capteur CMOS à balayage<br />

progressif 1/2.8"<br />

• éclairage min.: couleur: 0.01 lux @ F1.2 (AGC<br />

activé) - 0.028 lux @ F2.0 (AGC activé)<br />

• jour & nuit: filtre de coupure IR<br />

• WDR: DWDR<br />

• angle de réglage: panoramique : 0° - 360°,<br />

inclinaison : 0° - 75°, rotation : 0° - 360°<br />

objectif<br />

• focale: fixe<br />

• champ de vision: 2.8 mm, FOV horizontal 114.8°,<br />

FOV vertical 62°, FOV diagonal 135.5°<br />

norme de compression:<br />

• compression vidéo: flux principal : H. 265+ / H.<br />

265 / H. 264+ / H. 264 flux secondaire : H. 265 / H.<br />

264 / MJPEG<br />

image<br />

• résolution max.: 1920 x 1080<br />

• flux principal: 50 Hz: 25 fps (1920 x 1080, 1280 x<br />

960, 1280 x 720)<br />

réseau<br />

• déclencheur d'alarme: détection de<br />

mouvement, alarme de sabotage vidéo,<br />

connexion illégale<br />

• protocoles: TCP/IP, ICMP, HTTP, HTTPS, DHCP,<br />

DNS, RTP, RTSP, RTCP, NTP, IGMP, QoS, UDP<br />

• fonctions générales: antiscintillement,<br />

impulsion, mode miroir, protection par mot de<br />

passe, filigrane, masque de confidentialité<br />

• API: ONVIF (PROFILE S), ISAPI<br />

interface<br />

• interface de communication: 1, port Ethernet<br />

auto-adaptatif RJ-45 10 M/100 Mbps<br />

général<br />

• conditions de fonctionnement: de -30 °C à 60<br />

°C (de -22 °F à 140 °F), humidité 95 % ou moins<br />

(sans condensation)<br />

• consommation électrique et courant: 12 VCC, 0.3<br />

A, max. 3.5 W ; max. PoE (802.3af, 36 V à 57 V), 0.2<br />

A à 0.1 A, max. 4.5 W<br />

• indice IP: IP67<br />

• matériel: caméra : métal, base : plastique<br />

• dimensions: Ø 110 mm x 93.2 mm (Ø 4.3" x 3.7")<br />

• poids: 360 g (0.8 lb.)<br />

8 | catalogus PRO LED


NOUVEAU<br />

Caméra IP à réseau fixe dôme<br />

Caméra IP dôme 4 MP<br />

VIDÉOSURVEILLANCE IP<br />

Ø 112 mm<br />

4 MP IP67 IR<br />

30 m 98°<br />

PoE<br />

81.5 mm<br />

Camera IP dôme (4 MP) pour un usage intérieur/extérieur. La technologie 120 dB<br />

Wide Dynamic Range (WDR) garantit une qualité d’image élevée dans tous les<br />

environnement, même avec un contre-jour intense, même avec un contre-jour intense.<br />

Supports de connexion en option: EACCJ137 - EACCJ137B (voir accessoires)<br />

ECAMIP102<br />

(!4BA32J-hdgcei!<br />

ECAMIP102B<br />

(!4BA32J-hdgcff!<br />

SPÉCIFICATIONS<br />

caméra:<br />

• capteur d'image: capteur CMOS de 1/3" avec<br />

balayage progressif 1/3"<br />

• éclairage min.: couleur: 0.01 lux @ F2.0 (AGC<br />

activé)<br />

• jour & nuit: filtre de coupure IR<br />

• WDR: 120 dB true WDR<br />

• angle de réglage: panoramique : 0° - 360°,<br />

inclinaison : 0° - 75°, rotation : 0° - 360°<br />

objectif:<br />

• focale: fixe<br />

• champ de vision: 2.8 mm, FOV horizontal 98°,<br />

FOV vertical 53.1°, FOV diagonal 114.7°<br />

norme de compression:<br />

• compression vidéo: flux principal : H. 265+ / H.<br />

265 / H. 264+ / H. 264 flux secondaire : H. 265 / H.<br />

264 / MJPEG<br />

image:<br />

• résolution max.: 2560 x 1440<br />

• flux principal: 50 Hz: 20 fps (2560 x 1440, 1920 x<br />

1080, 1280 x 720)<br />

réseau:<br />

• déclencheur d'alarme: détection de<br />

mouvement, alarme de sabotage vidéo,<br />

connexion illégale<br />

• protocoles: TCP/IP, ICMP, HTTP, HTTPS, DHCP,<br />

DNS, RTP, RTSP, RTCP, NTP, IGMP, QoS, UDP<br />

• fonctions générales: antiscintillement,<br />

impulsion, mode miroir, protection par mot de<br />

passe, filigrane, masque de confidentialité<br />

interface:<br />

• interface de communication: 1, port Ethernet<br />

auto-adaptatif RJ-45 10 M/100 Mbps<br />

général:<br />

• conditions de fonctionnement: de -30 °C à 60<br />

°C (de -22 °F à 140 °F), humidité 95 % ou moins<br />

(sans condensation)<br />

• consommation électrique et courant: 12 VCC,<br />

0.4 A, max: 5 W; PoE: (802.3af, 36 V - 57 V), 0.2 A -<br />

0.1 A, Max: 6.5 W<br />

• indice IP: IP67<br />

• matériel: caméra : métal, base : plastique<br />

• dimensions: Ø 112 mm x 81.5 mm (Ø 4.41" x 3.21")<br />

• poids: 320 g (0.7 lb.)<br />

catalogus PRO LED | 9


NOUVEAU<br />

Caméra IP cylindrique objectif varifocal<br />

Caméra IP cylindrique 4 MP<br />

Ø 129 mm<br />

4 MP IP67 IR<br />

30 m 31° -102° PoE<br />

116 mm<br />

Camera IP dôme (4 MP) pour un usage intérieur/extérieur. Extrêmement sensible dans des<br />

conditions de faible luminosité (couleur : 0.005 lux). offrant des images couleur de haute<br />

qualité dans des environnements peu éclairés. Cette caméra est adaptée à la majorité des<br />

utilisations intensives grâce à son puissant objectif varifocal motorisé. Une fente pour carte TF<br />

intégrée permet un enregistrement vidéo sur une carte SD locale.<br />

Supports de connexion en option: EACCJ137 - EACCJ137B (voir accessoires)<br />

(!4BA32J-hdgchj!<br />

ECAMIP501<br />

ECAMIP501B<br />

(!4BA32J-hdgcig!<br />

SPÉCIFICATIONS<br />

caméra:<br />

• capteur d'image: capteur CMOS de 1/3" avec<br />

balayage progressif<br />

• éclairage min.: couleur: 0.005 lux @ F1.6 (AGC<br />

activé)<br />

• jour & nuit: filtre de coupure IR<br />

• WDR (Wide Dynamic Range): 120 dB true WDR<br />

• angle de réglage: panoramique : 0° - 355°,<br />

inclinaison : 0° - 70°, rotation : 0° - 355°<br />

objectif:<br />

• focale: V: manuel; Z: auto<br />

• champ de vision: horizontal : 102° - 31°; vertical : 54°<br />

- 17°; diagonal : 123° - 35°<br />

norme de compression:<br />

• compression vidéo: flux principal : H. 265 / H. 264<br />

flux secondaire : H. 265 / H. 264 / MJPEG<br />

10 | catalogus PRO LED<br />

image:<br />

• résolution max.: 2560 x 1440<br />

• flux principal: 50 Hz: 20 fps (2560 x 1440)<br />

réseau:<br />

• déclencheur d'alarme: détection de mouvement,<br />

alarme de sabotage vidéo, connexion illégale<br />

• protocoles: TCP/IP, ICMP, HTTP, HTTPS, FTP, DHCP,<br />

DNS, DDNS, RTP, RTSP, RTCP, NTP, UPnP, SMTP,<br />

IGMP, 802,1X, QoS, IPv6, UDP, Bonjour<br />

• fonctions générales: réinitialisation par bouton,<br />

antiscintillement, impulsion, mode miroir,<br />

protection par mot de passe, masque de<br />

confidentialité, filigrane<br />

• API: ONVIF (PROFILE S, PROFILE G), ISAPI<br />

interface:<br />

• interface de communication: 1, port Ethernet autoadaptatif<br />

RJ-45 10 M/100 Mbps<br />

général:<br />

• conditions de fonctionnement: de -30 °C à 60 °C<br />

(de -22 °F à 140 °F), humidité 95 % ou moins (sans<br />

condensation)<br />

• alimentation: 12 VCC (± 20 %), connecteur coaxial<br />

de 5.5 mm ; PoE (802.3af, classe 3)<br />

• consommation électrique et courant: Z: 12 VCC,<br />

0.75 A, max: 9 W; PoE: (802.3af, 36 V-57 V), 0.27<br />

A-0.17 A, max: 10 W<br />

• indice IP: IP67<br />

• matériel: métal<br />

• dimensions: Ø 129 mm x 116 mm (Ø 5.1" x 4.6")<br />

• poids: 560 g (1.2 lb.)


Caméra IP cylindrique objectif varifocal<br />

Caméra IP cylindrique 2 MP<br />

244 mm<br />

2 MP IP67 IR<br />

30 m 34°-98° PoE<br />

Ø 105 mm<br />

Camera cylindrique (2 MP) pour un usage intérieur/intérieur. Deux LED infrarouges intégrées<br />

permettent une surveillance nocturne jusqu'à une distance de 30 mètres. La technologie<br />

WDR (Wide Dynamic Range) permet aux caméras de fournir des images parfaites et sans<br />

perte de détails. L'objectif varifocal motorisé permet d'obtenir un champ de vision optimal et<br />

réglable. La caméra supporte la technologie de compression vidéo H.265+.<br />

Supports de connexion en option: EACCJ137 - EACCJ137B (voir accessoires)<br />

(!4BA32J-hcifii!<br />

ECAMIP601<br />

ECAMIP601B<br />

(!4BA32J-hcifjf!<br />

SPÉCIFICATIONS<br />

caméra<br />

• capteur d'image: capteur CMOS à balayage<br />

progressif 1/2.8"<br />

• éclairage min.: couleur: 0.01 lux @ F1.2 (AGC activé)<br />

- 0.018 lux @ F1.6 (AGC activé)<br />

• jour & nuit: filtre de coupure IR<br />

• WDR: DWDR<br />

• angle de réglage: panoramique : 0° - 360°,<br />

inclinaison : 0° - 90°, rotation : 0° - 360°<br />

objectif<br />

• focale: V: manuel; Z: auto<br />

• champ de vision: horizontal : 98° - 34°; vertical : 51°<br />

- 19°; diagonal : 115° - 40°<br />

norme de compression<br />

• compression vidéo: flux principal : H. 265 / H. 264<br />

flux secondaire : H. 265 / H. 264 / MJPEG<br />

12 | catalogus PRO LED<br />

image<br />

• résolution max.: 1920 x 1080<br />

• flux principal: 50 Hz: 25 fps (1920 x 1080, 1280 x 960,<br />

1280 x 720)<br />

réseau<br />

• stockage interne: carte microSD/SDHC/SDXC (128<br />

Go), stockage local et ANR pris en charge<br />

• déclencheur d'alarme: détection de mouvement,<br />

alarme de sabotage vidéo, connexion illégale<br />

• API: ONVIF (PROFILE S, PROFILE G), ISAPI<br />

interface<br />

• interface de communication: 1, port Ethernet autoadaptatif<br />

RJ-45 10 M/100 Mbps<br />

• sortie vidéo (sans -Z): sortie vidéo composite (BNC<br />

/ 75 Ω)<br />

• bouton de réinitialisation: oui<br />

général<br />

• conditions de fonctionnement: de -30 °C à 60 °C<br />

(de -22 °F à 140 °F), humidité 95 % ou moins (sans<br />

condensation)<br />

• consommation électrique et courant: Z: 12 VCC,<br />

0.9 A, max: 11 W; PoE: (802.3af, 36 V-57 V), 0.4 A-0.2<br />

A, max: 12.9 W ; V: 12 VCC, 0.6 A, max: 7 W; PoE:<br />

(802.3af, 36 V-57 V), 0.3 A-0.1 A, max: 9 W<br />

• indice IP: IP67; TVS 2000 V protection contre<br />

la foudre, protection contre les surtensions et<br />

protection contre les transitoires<br />

• matériel: métal<br />

• dimensions: Ø 105 mm × 244.4 mm (4.1" × 9.6")<br />

• poids: 1015 g (2.2 lb.)


NOUVEAU<br />

Caméra IP cylindrique objectif varifocal<br />

Caméra IP cylindrique 8MP<br />

VIDÉOSURVEILLANCE IP<br />

161.7 mm<br />

8 MP IP67 IR<br />

40 m 111° PoE<br />

Ø 70 mm<br />

Caméra IP cylindrique (8 MP) pour un usage extérieur. Cette caméra est dotée d’un grand<br />

capteur CMOS de 1/1.8 pouces offrant d’excellentes performances dans des conditions de<br />

faible luminosité grâce à la technologie « DarkFighter » (couleur : 0.003 lux). Une fente pour<br />

carte TF intégrée permet un enregistrement vidéo sur une carte SD locale. L’algorithme deep<br />

learning envoie des alarmes aux appareils externes (NVR).<br />

Supports de connexion en option: EACCJ100B (voir accessoires)<br />

(!4BA32J-hdgcgc!<br />

ECAMIP602B<br />

SPÉCIFICATIONS<br />

caméra:<br />

• capteur d'image: capteur CMOS de 1/1.8" avec<br />

balayage progressif<br />

• éclairage min.: couleur: 0.003 lux @ F1.6 (AGC<br />

activé)<br />

• jour & nuit: filtre de coupure IR<br />

• WDR (Wide Dynamic Range): 120 dB true WDR<br />

• angle de réglage: panoramique : 0° - 360°,<br />

inclinaison : 0° - 90°, rotation : 0° - 360°<br />

objectif:<br />

• focale: V: manuel; Z: auto<br />

• champ de vision: horizontal : 111°; vertical : 59°;<br />

diagonal : 131°<br />

norme de compression:<br />

• compression vidéo: flux principal : H. 265 / H. 264<br />

flux secondaire : H. 265 / H. 264 / MJPEG<br />

image:<br />

• résolution max.: 3840 x 2160<br />

• flux principal: 50 Hz: 25 fps (3840 x 2160)<br />

réseau:<br />

• stockage interne: carte microSD/SDHC/SDXC (265<br />

Go), stockage local et ANR pris en charge<br />

• alarm trigger: motion detection (human and<br />

vehicle targets classfication), video tampering<br />

alarm, illegal login<br />

• fonctions générales: anti-flicker, heartbeat, mirror,<br />

privacy mask, flash log, password reset via email,<br />

pixel counter<br />

• API: ONVIF (PROFILE S, PROFILE G), ISAPI<br />

interface:<br />

• interface de communication: 1, port Ethernet autoadaptatif<br />

RJ-45 10 M/100 Mbps<br />

général:<br />

• conditions de fonctionnement: de -30 °C à 60 °C<br />

(de -22 °F à 140 °F), humidité 95 % ou moins (sans<br />

condensation)<br />

• alimentation: 12 VCC (± 25 %), connecteur coaxial<br />

de 5.5 mm ; PoE (802.3af, classe 3)<br />

• consommation électrique et courant: Z: 12 VCC, 0.5<br />

A, max: 6 W; PoE: (802.3af, 36 V-57 V), 0.2 A-0.13 A,<br />

max: 7.2 W<br />

• indice IP: IP67<br />

• matériel: métal<br />

• dimensions: Ø 70 mm ×161.7 mm (Ø 2.8" × 6.37")<br />

• poids: 485 g (1.1 lb.)<br />

catalogus PRO LED | 13


Caméra IP dôme avec fonction Pan-Tilt-Zoom<br />

2MP Caméra IP dôme de haute puissance<br />

Ø 165.9 mm<br />

290 mm<br />

2 MP IP66 IR<br />

100 m 4°-53,8°<br />

PoE<br />

Caméra IP dôme (2 MP) avec fonction Pan-Tilt-Zoom. La caméra est dotée de deux LED IR de haute<br />

puissance pour une surveillance nocturne jusqu'à 100 mètres. La caméra PTZ intègre un objectif zoom<br />

15x de haute performance. La technologie WDR (Wide Dynamic Range) 120 dB permet aux caméras de<br />

fournir des images parfaites et sans perte de détails. La caméra supporte la technologie de compression<br />

vidéo H.265+.<br />

Supports de connexion en option: EACCWM700 (voir accessoires)<br />

(!4BA32J-hcigab!<br />

ECAMIP701<br />

SPÉCIFICATIONS<br />

caméra<br />

• capteur d'image: capteur CMOS à balayage<br />

progressif 1/2.8"<br />

• éclairage min.: couleur : 0.005 lux @ F1.6 (AGC<br />

activé) ; noir/blanc: 0.001 lux @ F1.6 (AGC activé) ; 0<br />

lux avec IR<br />

• jour & nuit: filtre de coupure IR<br />

• WDR (Wide Dynamic Range): 120 dB<br />

objectif<br />

• longueur de focale: 5 mm - 75 mm, 15x zoom optique<br />

• vitesse de zoom: 2.4 s (objectif optique, grand-angle/télé)<br />

• champ de vision: horizontal : 53.8° - 4.0° ; vertical :<br />

31.9° - 2.3° ; diagonal : 60.4° - 4.6°<br />

PTZ<br />

• plage de mouvement: 360° illimité<br />

• tâche programmée: préréglage/balayage de patrouille/<br />

balayage de motif/balayage auto/balayage horizontal/<br />

balayage aléatoire/balayage de trame/balayage panoramique/redémarrage<br />

du dôme/ajustement du dôme<br />

14 | catalogus PRO LED<br />

norme de compression<br />

• compression vidéo: flux principal : H. 265+ / H. 265<br />

/ H. 264+ / H. 264 ; flux secondaire : H. 265 / H. 264 /<br />

MJPEG; troisième flux : H. 265 / H. 264 / MJPEG<br />

• ensemble de caractéristiques intelligentes:<br />

• évenements de base: détection de mouvement,<br />

alarme de sabotage vidéo, exception<br />

• évenements intelligents: détection d' intrusion,<br />

détection de franchissement de ligne, détection<br />

des entrées dans une région / sorties d'une région,<br />

détection des bagages laissés sans surveillance,<br />

détection du retrait d'objet<br />

image<br />

• max. résolution: 1920 x 1080<br />

• flux principal: 50 Hz: 25 fps (1920 x 1080, 1280 x 960,<br />

1280 x 720)<br />

réseau<br />

• stockage réseau: emplacement pour carte<br />

mémoire intégré, prise en charge des cartes<br />

microSD / SDHC / SDXC, jusqu'à 128 Go ; NAS (NPS,<br />

SMB / CIPS), ANR<br />

• protocoles: IPv4/IPv6, HTTP, HTTPS, 802.1, Qos, FTP,<br />

SMTP, UPnP, SNMP, DNS, DDNS, NTP, RTSP, RTCP,<br />

RTP, TCP/IP, UDP, IGMP, ICMP, DHCP, PPPoE,<br />

Bonjour<br />

interface<br />

• interface réseau: 1, interface Ethernet RJ-45 10<br />

M/100 Mbps ; PoE (802.3at, classe4)<br />

• général: 12 VCC, 2.0 A et PoE (802.3at), 42.5 - 57<br />

VDC, 0.6 A, classe 4; max.: 18 W (IR 6 W max.)<br />

• alimentation: 12 VCC, 2.0 A et PoE (802.3at), 42.5 -<br />

57 VCC, 0.6 A, classe 4; max.: 18W (IR 6 W max.)<br />

• température de fonctionnement: < 90%<br />

• humidité: < 90%<br />

• indice IP: IP66 ; TVS 4000 V protection contre<br />

la foudre, protection contre les surtensions et<br />

protection contre les transitoires<br />

• matériel: ADC 12, PC+10% GF<br />

• dimensions: Ø 165.9 mm x 290 mm (Ø 6.53" x 11.42")<br />

• poids: 2500 g (5.51 lb.)


Mini caméra IP avec fonction Pan-Tilt<br />

2MP caméra Wi-Fi compacte<br />

VIDÉOSURVEILLANCE IP<br />

Ø 87.5 mm<br />

120 mm<br />

2 MP IR<br />

10m 106°<br />

Mini caméra IP (2 MP) avec fonction Pan-Tilt-Zoom pour usage intérieur. Idéal pour surveiller<br />

tout ce qui se passe dans votre habitation. La caméra est dotée d'une connexion LAN et Wi-Fi.<br />

Les images enregistrées peuvent être sauvegardées sur une carte SD ou via un enregistreur<br />

NVR externe. Équipée de LED IR pour une vision nocturne jusqu'à 10 mètres.<br />

(!4BA32J-hcigbi!<br />

ECAMIP801<br />

SPÉCIFICATIONS<br />

caméra<br />

• capteur d'image: capteur CMOS à balayage<br />

progressif 1/2.8"<br />

• éclairage min.: 0.01 lux @ F1.2 (AGC activé) - 0 lux<br />

avec IR<br />

• objectif: 2.8 mm, FOV horizontal : 106°, FOV vertical<br />

: 57°, FOV diagonal : 124°<br />

• jour & nuit: filtre de coupure IR avec commutateur<br />

automatique<br />

• WDR: DWDR<br />

• panoramique / inclinaison: panoramique : 0° - 355°<br />

; inclinaison : -10° - 90°<br />

norme de compression<br />

• compression vidéo: flux principal : H. 264 ; flux<br />

secondaire : H.264/MJPEG<br />

image<br />

• max. résolution: 1920 x 1080<br />

• flux principal: 50 Hz: 25 fps (1920 × 1080, 1280 ×720)<br />

audio<br />

• filtre de bruit ambiant: oui<br />

réseau<br />

• stockage réseau: prise en charge des cartes<br />

microSD / SDHC / SDXC, jusqu'à 128 Go ; stockage<br />

local<br />

• détection: détection de mouvement<br />

• déclencheur d'alarme: alarme de sabotage vidéo,<br />

HDD plein, erreur HDD, réseau déconnecté, conflit<br />

d'adresse IP, connexion illégale<br />

• API: ONVIF (PROFILE S, PROFILE G), ISAPI<br />

interface<br />

• interface de communication: 1, port Ethernet autoadaptatif<br />

RJ-45 10 M/100 Mbps<br />

• stockage interne: emplacement pour carte<br />

microSD / SDHC / SDXC, jusqu'à 128 Go<br />

• interface audio: microphone et haut-parleur<br />

intégrés<br />

wifi<br />

• normes sans fil: IEEE802.11b, 802.11g, 802.11n<br />

général<br />

• conditions de fonctionnement: de -10 °C à 40°C<br />

(14 °F - 104 °F), humidité : 95 % ou moins (sans<br />

condensation)<br />

• alimentation: CC 5V ± 10 %, interface micro USB<br />

• consommation: max. 7 W<br />

• matériel: plastique<br />

• dimensions: F 87.5 × 120.9 mm (F 3.5'' × 4.8'')<br />

• poids: 295 g (0.7 lb)<br />

catalogus PRO LED | 15


Enregistreur vidéo réseau IP<br />

4 ou 8 canaux<br />

315 mm<br />

48 mm<br />

315 mm<br />

Enregistreur vidéo réseau (NVR) à 4 ou 8 canaux avec interfaces<br />

PoE plug & play. Le codec de compression H.265+ permet une<br />

gestion très efficace de la bande passante et du stockage.<br />

Supporte max. 4 ou 8 caméras IP. L'enregistreur réseau vous<br />

permet de visualiser vos caméras, lire les enregistrements et<br />

recevoir des notifications à distance depuis l'application Connect<br />

IOS ou Android. Le système permet un enregistrement par plage<br />

horaire ou détection de mouvement.<br />

48 mm<br />

4 CANAUX<br />

ENVR104<br />

8 CANAUX<br />

ENVR108<br />

(!4BA32J-hcihdb! (!4BA32J-hcihei!<br />

SPÉCIFICATIONS<br />

entrée vidéo / audio:<br />

• entrée vidéo IP: 4 canaux ; max. résolution de 8 MP<br />

• audio bidirectionnelle: 1 canal, RCA (2.0 Vp-p, 1 k O)<br />

sortie audio/vidéo<br />

• résolution de sortie HDMI: 1 canal, 4K (3840 ×<br />

2160)/30Hz, 1920 × 1080p/60Hz, 1600 × 1200/60Hz,<br />

1280 × 1024/60Hz, 1280 × 720/60Hz, 1024 ×<br />

768/60Hz; sortie HDMI/VGA simultanée<br />

• résolution de sortie VGA: 1 canal, 1920 ×<br />

1080p/60Hz, 1600 × 1200/60Hz, 1280 × 1024/60Hz,<br />

1280 × 720/60Hz, 1024 × 768/60Hz ; sortie HDMI/<br />

VGA simultanée<br />

• sortie audio: 1 canal, RCA (linéaire, 1 KO)<br />

décodage<br />

• format de décodage: H.265/H.265+/H.264/H.264+/<br />

MPEG4<br />

• résolution de lecture / en temps réel: 8 MP/6 MP/5<br />

MP/4 MP/3 MP/1080p/UXGA/720p/VGA/4CIF/DCIF/<br />

2CIF/CIF/QCIF<br />

• capacité: 1 canal @ 8 MP / 4 canaux @ 1080p<br />

gestion de réseau<br />

• ONVIF certified<br />

• protocoles réseau: TCP/IP, DHCP, H NFS, iSCSI,<br />

UPnP, HTTPS ik-Connect, DNS, DDNS, NTP,<br />

SADP, SMTP, NFS, ISCSI, UPnP, HTTPS<br />

disque dur<br />

• SATA: 1 interface SATA<br />

• capacité: capacité max. de 6 To par disque dur<br />

interface externe<br />

• interface de réseau: 1, port Ethernet auto-adaptatif<br />

RJ-45 10 M/100 Mbps<br />

• interface USb: 2x USB 2.0<br />

interface PoE<br />

• interface de réseau: 4, port Ethernet autoadaptatif<br />

RJ45 10/100 Mbps<br />

• puissance: 50 W<br />

• norme: IEEE 802.3 af/at<br />

général<br />

• alimentation: 48 VCC<br />

• puissance: 65 W<br />

• châssis: 1 U<br />

• dimensions: 315 x 240 x 48 mm (12.4" x 9.4" x 1.9")<br />

16 | catalogus PRO LED


NOUVEAU<br />

Enregistreur vidéo réseau IP<br />

8 canaux<br />

VIDÉOSURVEILLANCE IP<br />

385 mm<br />

52 mm<br />

H.265+<br />

8ch<br />

POE<br />

8ch<br />

@ 2MP<br />

Enregistreur NVR à 8 canaux puissant avec interfaces PoE plug<br />

& play. Design double-os pour assurer une grande fiabilité du<br />

système en cours d’exécution. Permet de connecter jusqu’à 8<br />

caméras IP. Que vous soyez à la maison ou en déplacement,<br />

vous être toujours en sécurité avec l’enregistreur NVR.<br />

L’enregistreur réseau vous permet de visualiser vos caméras, lire<br />

les enregistrements et recevoir des notifications à distance depuis<br />

l’application Guarding Vision (application iOS ou Android).<br />

8 CANAUX<br />

ENVR208<br />

(!4BA32J-hdgeai!<br />

SPÉCIFICATIONS<br />

entrée vidéo / audio:<br />

• entrée vidéo IP: 8 canaux ; max. résolution de 8 MP<br />

• audio bidirectionnelle: 1 canal, RCA (2.0 Vp-p, 1 k O)<br />

sortie audio/vidéo:<br />

• résolution de sortie HDMI: 1 canal, 4K (3840 ×<br />

2160)/30Hz, 1920 × 1080p/60Hz, 1600 × 1200/60Hz,<br />

1280 × 1024/60Hz, 1280 × 720/60Hz, 1024 ×<br />

768/60Hz<br />

• résolution de sortie VGA: 1 canal, 1920 ×<br />

1080p/60Hz, 1280 × 1024/60Hz, 1280 × 720/60Hz,<br />

1024 × 768/60Hz<br />

• sortie audio: 1 canal, RCA (linéaire, 1 KO)<br />

décodage:<br />

• format de décodage: H.265/H.265+/H.264/H.264+/<br />

MPEG4<br />

• résolution de lecture / en temps réel: 8 MP/6 MP/5<br />

MP/4 MP/3 MP/1080p/UXGA/720p/VGA/4CIF/DCIF/<br />

2CIF/CIF/QCIF<br />

• lecture synchronisée: 8 canaux<br />

• capacité: 2-ch @ 8 MP / 4-ch @ 4MP / 8-ch @ 2MP<br />

gestion de réseau:<br />

• certifié ONVIF<br />

• protocoles réseau: TCP/IP, DHCP, H NFS, iSCSI,<br />

UPnP, HTTPS ik-Connect, DNS, DDNS, NTP,<br />

SADP, SMTP, NFS, ISCSI, UPnP, HTTPS<br />

disque dur:<br />

• SATA: 2 interface SATA<br />

• capacité: max. 8 To par disque dur<br />

interface externe:<br />

• interface réseau: 1, port Ethernet auto-adaptatif<br />

RJ-45 10 M/100 Mbps<br />

• interface USB: panneau frontal : 1 × USB 2.0 ;<br />

panneau arrière : 1 × USB 3.0<br />

interface PoE:<br />

• interface: 8, port Ethernet auto-adaptatif RJ 45<br />

10/100 Mbps<br />

• puissance: < 120 W<br />

• norme: IEEE 802.3 af/at<br />

général:<br />

• alimentation: 100-240 V~, 50/60 Hz<br />

• dimensions: 385 × 315 × 52 mm (15.2" × 12.4" × 2.0")<br />

• poids: < 3 kg (6.6 lb)<br />

catalogus PRO LED | 17


Kit vidéosurveillance IP<br />

enregistreur nvr 4 canaux - 2 x caméra dôme IP<br />

1 TO HD - 20 m câbles<br />

2x 1x 1x 2x<br />

2 MP<br />

Ce kit de vidéosurveillance HD permet de protéger votre maison, magasin ou bureau de manière efficace.<br />

Le kit se compose de 2 caméras IP full HD avec LED IR, câble réseau de 20 m pour chaque caméra et un enregistreur NVR full HD à 4<br />

canaux avec enregistrement au format 1080p. Ce système évolutif permet d'ajouter d'autres caméras IP de <strong>EtiamPro</strong>. Le système NVR<br />

est équipé de la technologie PoE (Power over Ethernet), avec un seul câble réseau pour garantir l'alimentation. Sauvegarde sur un<br />

disque dur WD Purple 1To (incl.), depuis le réseau ou par USB depuis une interface multilingue. Interface VGA & HDMI incorporées, 1<br />

entrée audio et 1 sortie audio.<br />

Pilotage depuis souris USB avec interface graphique à l'écran. <strong>Vidéosurveillance</strong> avancée depuis téléphone mobile grâce au logiciel<br />

Guarding Vision. Les câbles réseau CAT6 haute qualité de 20 m inclus disposent de connecteurs dorés de 50µ. Les câbles sont 100 % en<br />

cuivre avec une section de AWG24 spécialement conçue pour les applications PoE.<br />

Supports de connexion en option: EACCJ100 - EACCJ100B (voir accessoires)<br />

SPÉCIFICATIONS<br />

• 1 x: ENVR104: IP network recorder - 4 caneaux<br />

• 2 x: ECAMIP101B (noir) ou ECAMIP101 (white): Caméra IP dôme 2 mp<br />

• 1 x: HD1TB/S: disque dur 1TO - sata<br />

• 2 x: câble réseau CAT6 de 20 m (100% cuivre)<br />

• 4 x: connecteur RJ45 8P8C supplémentaire pour câble CAT6<br />

KIT AVEC 2<br />

CAMÉRAS BLANCHES<br />

CCTVPROM20W<br />

KIT AVEC 2<br />

CAMÉRAS NOIRES<br />

CCTVPROM20<br />

18 | catalogus PRO LED


Kit vidéosurveillance IP<br />

enregistreur nvr 4 canaux - 4 x caméra dôme IP<br />

1 TO HD - 20 m câbles<br />

VIDÉOSURVEILLANCE IP<br />

4x 1x 1x 4x<br />

2 MP<br />

Ce kit de vidéosurveillance HD permet de protéger votre maison, magasin ou bureau de manière efficace.<br />

Le kit se compose de 4 caméras IP full HD avec LED IR, câble réseau de 20 m pour chaque caméra et un enregistreur NVR full HD à 4<br />

canaux avec enregistrement au format 1080p. Ce système évolutif permet d'ajouter d'autres caméras IP de <strong>EtiamPro</strong>. Le système NVR<br />

est équipé de la technologie PoE (Power over Ethernet), avec un seul câble réseau pour garantir l'alimentation. Sauvegarde sur un<br />

disque dur WD Purple 2To (incl.), depuis le réseau ou par USB depuis une interface multilingue. Interface VGA & HDMI incorporées,<br />

1 entrée audio et 1 sortie audio. Pilotage depuis souris USB avec interface graphique à l'écran. <strong>Vidéosurveillance</strong> avancée depuis<br />

téléphone mobile grâce au logiciel Guarding Vision.<br />

Les câbles réseau CAT6 haute qualité de 20 m inclus disposent de connecteurs dorés de 50µ. Les câbles sont 100 % en cuivre avec une<br />

section de AWG24 spécialement conçue pour les applications PoE.<br />

Supports de connexion en option:: EACCJ100 - EACCJ100B (voir accessoires)<br />

SPÉCIFICATIONS<br />

• 1 x: ENVR104: IP network recorder - 4 caneaux<br />

• 4 x: ECAMIP101B (noir) ou ECAMIP101 (white): Caméra IP dôme 2 mp<br />

• 1 x: HD2TB/S: hard disk 2TO - sata<br />

• 4 x: câble réseau CAT6 de 20 m (100% cuivre)<br />

• 8 x: connecteur RJ45 8P8C supplémentaire pour câble CAT6<br />

KIT AVEC 4<br />

CAMÉRAS BLANCHES<br />

CCTVPROM21W<br />

KIT AVEC 4<br />

CAMÉRAS NOIRES<br />

CCTVPROM21<br />

catalogus PRO LED | 19


NOUVEAU<br />

Kit vidéosurveillance IP<br />

enregistreur nvr 4 canaux - 2 x caméra dôme IP<br />

3 TO HD - 20 m câbles<br />

4 MP<br />

2x 1x 1x 2x<br />

Ce kit de vidéosurveillance HD permet de protéger votre maison, magasin ou bureau de manière efficace. Le kit se compose de<br />

2 caméras IP HD (4MP) avec LED IR, câble réseau de 20 m pour chaque caméra et un enregistreur NVR full HD à 4 canaux avec<br />

enregistrement au format 4 mégapixels. Ce système évolutif permet d'ajouter d'autres caméras IP de <strong>EtiamPro</strong>. Le système NVR est<br />

équipé de la technologie PoE (Power over Ethernet), avec un seul câble réseau pour garantir l'alimentation. Sauvegarde sur un disque<br />

dur WD Purple 3To (incl.), depuis le réseau ou par USB depuis une interface multilingue. Interface VGA & HDMI incorporées, 1 entrée<br />

audio et 1 sortie audio. Pilotage depuis souris USB avec interface graphique à l'écran. <strong>Vidéosurveillance</strong> avancée depuis téléphone<br />

mobile grâce au logiciel Guarding Vision. Les câbles réseau CAT6 haute qualité de 20 m inclus disposent de connecteurs dorés de 50µ.<br />

Les câbles sont 100 % en cuivre avec une section de AWG24 spécialement conçue pour les applications PoE.<br />

Optional connection bracket: EACCJ100 - EACCJ100B (see accessories)<br />

SPÉCIFICATIONS<br />

• 1 x: ENVR104: IP network recorder - 4 caneaux<br />

• 2 x: ECAMIP102 (blanc) ou ECAMIP102B (noir): Caméra IP dôme 4 mp<br />

• 1 x: HD3TB/S: disque dur 3TO - sata<br />

• 2 x: câble réseau CAT6 de 20 m (100% cuivre)<br />

• 4 x: connecteur RJ45 8P8C supplémentaire pour câble CAT6<br />

20 | catalogus PRO LED<br />

KIT AVEC 2<br />

CAMÉRAS BLANCHES<br />

CCTVPROM22W<br />

(!4BA32J-hdhcid!<br />

KIT AVEC 2<br />

CAMÉRAS NOIRES<br />

CCTVPROM22<br />

(!4BA32J-hdhchg!


NOUVEAU<br />

Kit vidéosurveillance IP<br />

enregistreur nvr 8 canaux - 4 x caméra dôme IP<br />

3 TO HD - 20 m câbles<br />

VIDÉOSURVEILLANCE IP<br />

4 MP<br />

4x 1x 1x 4x<br />

Ce kit de vidéosurveillance HD permet de protéger votre maison, magasin ou bureau de manière efficace. Le kit se compose de<br />

4 caméras IP HD (4MP) avec LED IR, câble réseau de 20 m pour chaque caméra et un enregistreur NVR full HD à 8 canaux avec<br />

enregistrement au format 4 ou 8 mégapixels. Ce système évolutif permet d'ajouter d'autres caméras IP de <strong>EtiamPro</strong>. Le système NVR<br />

est équipé de la technologie PoE (Power over Ethernet), avec un seul câble réseau pour garantir l'alimentation. Sauvegarde sur un<br />

disque dur WD Purple 3To (incl.), depuis le réseau ou par USB depuis une interface multilingue. Interface VGA & HDMI incorporées,<br />

1 entrée audio et 1 sortie audio. Pilotage depuis souris USB avec interface graphique à l'écran. <strong>Vidéosurveillance</strong> avancée depuis<br />

téléphone mobile grâce au logiciel Guarding Vision. Les câbles réseau CAT6 haute qualité de 20 m inclus disposent de connecteurs<br />

dorés de 50µ. Les câbles sont 100 % en cuivre avec une section de AWG24 spécialement conçue pour les applications PoE.<br />

Optional connection bracket: EACCJ100 - EACCJ100B (see accessories)<br />

SPÉCIFICATIONS<br />

• 1 x: ENVR208: IP network recorder - 8 caneaux<br />

• 4 x: ECAMIP102 (blanc) ou ECAMIP102B (noir): Caméra IP dôme 4 mp<br />

• 1 x: HD3TB/S: disque dur 3TO - sata<br />

• 2 x: câble réseau CAT6 de 20 m (100% cuivre)<br />

• 4 x: connecteur RJ45 8P8C supplémentaire pour câble CAT6<br />

KIT AVEC 4<br />

CAMÉRAS BLANCHES<br />

CCTVPROM21W<br />

(!4BA32J-hdhdbd!<br />

KIT AVEC 4<br />

CAMÉRAS NOIRES<br />

CCTVPROM21<br />

(!4BA32J-hdhdag!<br />

catalogus PRO LED | 21


2. <strong>Vidéosurveillance</strong> HD par câblage<br />

coaxial (HD-TVI)<br />

HD cctv camera HD TVI turret avec objectif fixe 24<br />

HD cctv camera HD TVI turret type varifocal 26<br />

Caméra HD TVI cylindrique 27<br />

Caméra HD TVI cylindrique objectif varifocal 28<br />

Enregistreur hybride hd tvi 4,8 ou 16 canaux 29<br />

22 | catalogus PRO LED


<strong>Vidéosurveillance</strong> HD par câblage coaxial<br />

(HD-TVI)<br />

Technologie<br />

Depuis de nombreuses années, les produits de sécurité analogiques via câblage coaxial sont populaires<br />

auprès des installateurs et des clients. L'architecture d'une solution analogique est beaucoup plus simple,<br />

ce qui facilite la configuration et l'entretien.<br />

La vidéosurveillance haute définition (HD-TVI) transmet des images vidéo par le même câble coaxial. Le<br />

câblage physique est identique à celui de la vidéosurveillance analogique. La seule différence est que<br />

ce dernier transporte des images vidéo haute définition. Le système est très fiable sans aucun décalage<br />

d’image (latence).<br />

100 % compatible avec les technologies plus anciennes<br />

Toutes les caméras HD-TVI et les DVR <strong>EtiamPro</strong> supportent 4 protocoles vidéo différents. Les enregistreurs<br />

détectent le protocole de manière automatique, tandis que les caméras sélectionnent le protocole vidéo<br />

via un bouton.<br />

4 protocoles vidéo pour une flexibilité maximale et 100 % de compatibilité :<br />

• Vidéo analogique : (qualité vidéo : 960 x 575 pixels) => La solution idéale pour remplacer une caméra<br />

ou DVR défectueux d’un système vidéo DVR professionnel. 100 % de flexibilité.<br />

• HD-TVI: universel et le signal vidéo HD le plus utilisé via câblage traditionnel (vidéo HD 1080p).<br />

• HD-CVI: Signal vidéo HD via câblage standard (vidéo HD 1080p) développé par Dahua.<br />

• AHD: signal vidéo HD analogique via câblage coaxial.<br />

VIDÉOSURVEILLANCE HD-TVI<br />

Mise à niveau d’une installation existante<br />

Généralement, le câblage est le coût le plus élevé d’une installation de vidéosurveillance. Cette technologie<br />

vous permet de conserver le câblage existant alors que seules les caméras et les enregistreurs doivent être<br />

remplacés. Grâce à la flexibilité complète, il est possible de remplacer une partie de l’installation.<br />

CAMÉRA + PSU<br />

CÂBLE COAXIAL<br />

DVR<br />

Compatibilité avec le câblage réseau<br />

De nouvelles installations peuvent être mises en place avec un câblage réseau, mais un ensemble balun<br />

(optionnel) est alors nécessaire. De cette façon, un seul câble est nécessaire pour connecter vidéo et<br />

alimentation.<br />

CAMÉRA<br />

DVR<br />

CÂBLE RÉSEAU<br />

+ BALUN<br />

catalogus PRO LED | 23


HD cctv camera HD TVI turret avec objectif fixe<br />

Caméra IP dôme 2 MP<br />

Ø 83 mm<br />

2 MP IP66 IR<br />

30 m<br />

106°<br />

70 mm<br />

Adaptée à un usage intérieur/extérieur, cette caméra HD CCTV dome est dotée d'un capteur<br />

d'image CMOS 2 MP et offre une résolution d'image haute définition 1080P. Avec sortie vidéo 4<br />

en 1 commutable HD-TVI / AHD / HD-CVI ou CVBS (analogique). Haute performance dans des<br />

conditions de faible luminosité grâce à sa technologie IR avancée (30 m). La caméra offre des<br />

images de haute qualité, même dans un environnement de fort contre-jour.<br />

Supports de connexion en option: EACCJ100 - EACCJ100B (voir accessoires)<br />

ECAMTVI101<br />

(!4BA32J-hcihgc!<br />

ECAMTVI101B<br />

(!4BA32J-hcigcf!<br />

SPÉCIFICATIONS<br />

caméra<br />

• capteur d'image: capteur d'image CMOS de 2 MP<br />

• fréquence d'images vidéo: PAL: 1080p@25fps;<br />

NTSC: 1080p@30fps<br />

• éclairage min.: 0.005 lux @ F1.2 (AGC activé) - 0 lux<br />

avec IR<br />

• FOV horizontal: 106° (2.8 mm)<br />

• jour & nuit: filtre de coupure IR<br />

• angle de réglage: panoramique : 0° - 360°,<br />

inclinaison : 0°-75° ; rotation : 0° - 360°<br />

• WDR (Wide Dynamic Range): 120 db<br />

interface<br />

• sortie vidéo: 1 sortie analogique HD<br />

• switch button: TVI / AHD / CVI / CVBS<br />

général<br />

• alimentation: 12 VCC ± 25 %<br />

• consommation: max. 4.6 W<br />

• indice IP: IP66<br />

• matériel: métal<br />

• dimensions: Ø 82.6 mm x 69.66 mm<br />

(Ø 3.38" x 2.74")<br />

• poids: 235 g (0.52 lb.)<br />

24 | catalogus PRO LED


HD cctv camera HD TVI turret type varifocal<br />

Caméra IP cylindrique 2 MP<br />

VIDÉOSURVEILLANCE HD-TVI<br />

Ø 123.86 mm<br />

2 MP IP66 IR<br />

70 m 102.4° - 31°<br />

103.9 mm<br />

Adaptée à un usage intérieur/extérieur, cette caméra HD CCTV dôme est dotée d'un capteur<br />

d'image CMOS de 2 MP et offre une résolution d'image de 1080P. Avec sortie vidéo 4 en 1 qui<br />

permet de commuter entre HD-TVI, AHD, HD-CVI ou CVBS (analogique). . Haute performance<br />

dans des conditions de faible luminosité grâce à sa technologie IR avancée (vision nocturne<br />

jusqu'à 70 m). Grâce à la technologie true WDR, la caméra offre des images de haute qualité,<br />

même dans un environnement de fort contre-jour.<br />

Supports de connexion en option: EACCJ157 - EACCJ157B (voir accessoires)<br />

ECAMTVI501<br />

(!4BA32J-hcigfg!<br />

ECAMTVI501B<br />

(!4BA32J-hciggd!<br />

SPÉCIFICATIONS<br />

caméra:<br />

• capteur d'image: capteur CMOS de 2 MP<br />

• fréquence d'images vidéo: PAL: 1080p@25fps;<br />

NTSC: 1080p@30fps<br />

• éclairage min.: 0.005 lux @ F1.2 (AGC activé) - 0 lux<br />

avec IR<br />

• FOV horizontal: 102.4° - 31°<br />

• jour & nuit: filtre de coupure IR<br />

• réglage angulaire: panoramique : 0° - 360°,<br />

inclinaison : 0°-75° ; rotation : 0° - 360°<br />

• WDR (Wide Dynamic Range): 120 dB<br />

interface<br />

• sortie vidéo: 1 sortie analogique HD<br />

• switch button: TVI / AHD / CVI / CVBS<br />

général<br />

• alimentation: 12 VCC ± 25 %<br />

• consommation: max. 7.7 W<br />

• indice IP: IP66<br />

• matériel: métal<br />

• dimensions: Ø 123.86 mm x 103.9 mm<br />

(Ø 4.87" x 4.1")<br />

• poids: ± 606 g (1.34 lb)<br />

catalogus PRO LED | 25


Caméra HD TVI cylindrique<br />

Caméra IP cylindrique 2 MP<br />

165 mm<br />

2 MP IP66 IR<br />

30 m 106°<br />

62 mm<br />

Adaptée à un usage intérieur/extérieur, cette caméra HD CCTV cylindrique est dotée<br />

d'un capteur d'image CMOS 2 MP et offre une résolution d'image haute définition<br />

1080P. Avec sortie vidéo 4 en 1 commutable HD-TVI / AHD / HD-CVI ou CVBS<br />

(analogique). Haute performance dans des conditions de faible luminosité grâce à<br />

sa technologie IR avancée (30 m). Grâce à la technologie true WDR, la caméra offre<br />

des images de haute qualité, même dans un environnement de fort contre-jour.<br />

Supports de connexion en option: EACCJ100 - EACCJ100B (voir accessoires)<br />

ECAMTVI201<br />

(!4BA32J-hcigdc!<br />

ECAMTVI201B<br />

(!4BA32J-hcigej!<br />

SPÉCIFICATIONS<br />

caméra<br />

• capteur d'image: capteur CMOS de 2 MP<br />

• fréquence d'images vidéo: PAL: 1080p@25fps;<br />

NTSC: 1080p@30fps<br />

• éclairage min.: 0.005 lux @ F1.2 (AGC activé) - 0 lux<br />

avec IR<br />

• FOV horizontal: 106° (2.8 mm)<br />

• jour & nuit: filtre de coupure IR<br />

• réglage angulaire: panoramique : 0° - 360° ;<br />

inclinaison : 0° - 180° ; rotation: 0° - 360°<br />

• WDR (Wide Dynamic Range): 120 dB<br />

interface<br />

• sortie vidéo: 1 sortie analogique HD<br />

• switch button: TVI / AHD / CVI / CVBS<br />

général<br />

• alimentation: 12 VCC ± 25 %<br />

• consommation: max. 4.6 W<br />

• indice IP: IP66<br />

• matériel: métal<br />

• dimensions: 165 mm x 62 mm x 58 mm<br />

(6.50" x 2.44" x 2.28")<br />

• poids: 287 g (0.63 lb.)<br />

26 | catalogus PRO LED


Caméra HD TVI cylindrique objectif varifocal<br />

Caméra IP cylindrique 2 MP<br />

VIDÉOSURVEILLANCE HD-TVI<br />

165 mm<br />

2 MP IP66 IR<br />

70 m 102.4° - 31°<br />

Adaptée à un usage intérieur/extérieur, cette caméra HD CCTV cylindrique est<br />

dotée d'un capteur d'image CMOS 2 MP et offre une résolution d'image haute<br />

définition 1080P. Avec sortie vidéo 4 en 1 commutable HD-TVI / AHD / HD-<br />

CVI ou CVBS (analogique). . L'objectif varifocal motorisé permet d'obtenir un<br />

champ de vision optimal et réglable. Haute performance dans des conditions<br />

de faible luminosité grâce à sa technologie IR avancée (b)(vision nocturne<br />

jusqu'à 70 m). La caméra offre des images de haute qualité, même dans un<br />

environnement de fort contre-jour.<br />

Supports de connexion en option: EACCJ137 - EACCJ137B (voir accessoires)<br />

62 mm<br />

ECAMTVI601<br />

(!4BA32J-hcigha!<br />

ECAMTVI601B<br />

(!4BA32J-hcigih!<br />

SPÉCIFICATIONS<br />

caméra<br />

• capteur d'image: capteur d'image CMOS de 2 MP<br />

• fréquence d'images vidéo: PAL: 1080p@25fps;<br />

NTSC: 1080p@30fps<br />

• éclairage min.: 0.005 lux @ F1.2 (AGC activé) - 0 lux<br />

avec IR<br />

• FOV horizontal: 102.4° - 31°<br />

• jour & nuit: filtre de coupure IR<br />

• réglage angulaire: panoramique : 0° - 360°;<br />

inclinaison : 0° - 90°; rotation : 0° - 360°<br />

• WDR (Wide Dynamic Range): 120 dB<br />

interface<br />

• sortie vidéo: 1 sortie analogique HD<br />

• switch button: TVI / AHD / CVI / CVBS<br />

général<br />

• alimentation: 12 VCC ± 25 %<br />

• consommation: max. 7.7 W<br />

• indice IP: IP66<br />

• matériel: métal<br />

• dimensions: 256.4 mm x 83.3 mm x 78.2 mm<br />

(10" x 3.2" x 3")<br />

• poids: ± 720 g (1.59 lb.)<br />

catalogus PRO LED | 27


Plus que de la sécurité<br />

28 | catalogus PRO LED


Enregistreur hybride HD TVI<br />

4, 8 ou 16 canaux<br />

48 mm<br />

260 mm<br />

VIDÉOSURVEILLANCE HD-TVI<br />

380 mm<br />

H.265+<br />

4,8 &<br />

16ch<br />

@1080P<br />

PoE<br />

48 mm<br />

380 mm<br />

Cet enregistreur DVR à 4 canaux supporte les<br />

technologies TVI, AHD, HD-CVI & caméras analogiques.<br />

La compression H.265+ permet des économies<br />

considérables de bande passante et d'espace de<br />

stockage. Cet enregistreur supporte la technologie<br />

Cloud P2P - À l'aide de votre appareil mobile, balayez<br />

le code QR et configurez votre système pour un<br />

affichage mobile plus fluide via l'application Guarding<br />

Vision ! Ce DVR permet de connecter jusqu'à 4 caméras<br />

haute définition et 2 caméras IP.<br />

48 mm<br />

4 CANAUX<br />

EDVR204<br />

(!4BA32J-hcihaa!<br />

8 CANAUX<br />

EDVR208<br />

(!4BA32J-hcihbh!<br />

16 CANAUX<br />

EDVR216<br />

(!4BA32J-hcihce!<br />

SPÉCIFICATIONS<br />

enregistrement intelligent<br />

• compression vidéo: H. 265 Pro+ / H. 265 Pro / H. 265<br />

/ H. 264+ / H. 264<br />

• fréquence d'images:<br />

• flux secondaire: WD1/4CIF/2CIF@12 fps; CIF/QVGA/<br />

QCIF@25 fps (P)/30 fps (N)<br />

vidéo et audio<br />

• entrée vidéo IP: 2 canaux (max. 6 canaux) ;<br />

résolution jusqu'à 6 MP ; supporte des caméras IP<br />

H.265 + / H.265 / H.264 + / H.264<br />

• entrée vidéo analogique: 4 canaux ; interface BNC<br />

(1.0 Vp-p, 75 Ω), supporte connexion coaxitron<br />

• entrée HDTVI: 4 MP, 3 MP, 1080p25, 1080p30,<br />

720p25, 720p30 ; L'entrée de signal 3 MP est<br />

uniquement disponible pour canal 1<br />

• entrée AHD: 4 MP, 1080p25, 1080p30, 720p25,<br />

720p30<br />

• entrée HDCVI: 4 MP, 1080p25, 1080p30, 720p25,<br />

720p30<br />

• entrée CVBS: PAL / NTSC<br />

• sortie VGA: 1 canal, 1920 × 1080/60Hz, 1280 ×<br />

1024/60Hz, 1280 × 720/60Hz, 1024 × 768/60Hz<br />

• sortie HDMI: 1 canal, 1920 × 1080/60Hz, 1280 ×<br />

1024/60Hz, 1280 × 720/60Hz, 1024 × 768/60Hz<br />

• entrée audio: 1 canal, RCA (2.0 Vp-p, 1 KO) ; 4<br />

canaux via câble coaxial<br />

• sortie audio: 1 canal, RCA (linéaire, 1 KO)<br />

• audio bidirectionnelle: 1 canal, RCA (2.0 Vp-p, 1 KO)<br />

(via entrée audio)<br />

réseau<br />

• protocole réseau: TCP/IP, PPPoE, DHCP,<br />

HiLookVision, DNS, DDNS, NTP, SADP, SMTP, NFS,<br />

iSCSI, UPnP, HTTPS, ONVIF<br />

• interface réseau: 1, interface Ethernet autoadaptative<br />

RJ-45 10 M/100 Mbps<br />

interface auxiliaire<br />

• interface SATA: 1<br />

• capacité: max. 10 To par disque dur<br />

• interface USB: panneau arrière : 2 x USB 2.0<br />

• entrée/sortie d'alarme: N/A<br />

général<br />

• alimentation: 12 VCC 1.5 A<br />

• dimensions: 260 x 222 x 45 mm<br />

(10.2 x 8.7 x 1.8 inch)<br />

• poids (sans HDD): 1 kg<br />

catalogus PRO LED | 29


3. Portier vidéo<br />

Cet interphone vidéo professionnel ne nécessite que 2 fils entre le poste extérieur et le poste intérieur<br />

avec écran tactile. L'alimentation, le signal vidéo comme la communication entre le poste extérieur et<br />

intérieur passent par ces 2 fils. L'installation de cet interphone vidéo est ainsi très facile et peut même se<br />

faire sur un câblage déjà installé.<br />

ALIMENTATION<br />

SERRURE DE PORTE<br />

POSTE EXTÉRIEUR<br />

POSTE INTÉRIEUR<br />

APP CONTROL<br />

2-WIRE CABLE<br />

INTERNET<br />

ALIMENTATION<br />

WI-FI<br />

OPTIONELLE<br />

Le poste intérieur avec écran tactile est doté<br />

d'une connexion Wi-Fi, ce qui facilite la connexion<br />

à distance avec des appareils mobiles depuis<br />

l'application Guarding Vision. L'enregistrement<br />

vidéo est mémorisé sur carte microSD et sera<br />

notifié sur votre téléphone mobile. Le poste<br />

intérieur peut également afficher les images<br />

provenant d'autres caméras IP.<br />

Le poste extérieur est livré avec des supports<br />

pour montage apparent ou encastré. Son<br />

boîtier est fabriqué en métal brossé avec<br />

protection étanche IP65.<br />

Le poste extérieur peut accueillir jusqu'à<br />

2 serrures actionnés depuis le poste intérieur<br />

ou votre smartphone.<br />

30 | catalogus PRO LED


Système d'interphone vidéo à 2 fils<br />

2 MP caméra intégrée<br />

2 MP IP65 IR<br />

3 m 144°<br />

Le poste extérieur intègre une caméra de 2 MP équipée de LED à infrarouge pour<br />

une vision nocturne jusqu'à 3 mètres. La technologie Wide Dynamic Range (WDR)<br />

offre des images d'une haute netteté, même avec beaucoup de contre-jour.<br />

Le design du poste intérieur avec écran tactile très moderne s'intègre parfaitement<br />

dans n'importe quel style d'intérieur. Visionnez les images de toute personne qui<br />

sonne à votre porte ainsi que des messages vidéo.<br />

SPÉCIFICATIONS<br />

169 mm<br />

110 mm 200 mm<br />

140 mm<br />

EDS201B<br />

(!4BA32J-hcigje!<br />

SYSTÈME D'INTERPHONE VIDÉO<br />

paramètres vidéo<br />

• caméra: caméra HD (2 MP)<br />

• vision nocturne: mode éclairage supplémentaire<br />

IR, faible éclairage : 3 m<br />

• WDR: true WDR<br />

• champ de vision: horizontal : 144° - vertical : 95°<br />

• connexion à distance: H. 264<br />

• flux: flux principal : 1080p@30fps, 720p@30fps ;<br />

flux secondaire : 4CIF<br />

• détection de mouvement: oui<br />

paramètres audio<br />

• interphone audio: communication audio<br />

bidirectionnelle<br />

• entrée audio: microphone omnidirectionnel intégré<br />

• sortie audio: haut-parleur intégré<br />

• qualité audio: suppression du bruit et annulation<br />

des échos<br />

• paramètres contrôle d'accès:<br />

• relais: 2<br />

général<br />

• indice IP: IP65<br />

• indicateur: 3<br />

• alimentation: depuis la station intérieure<br />

• consommation: < 10 W<br />

• heater: oui<br />

• humidité: 10 % - 95 %<br />

• dimensions: 169 x 110 x 31 mm (6.54" x 4.33" x 1.22")<br />

• installation: montage en surface ou montage<br />

encastré<br />

• paramètres affichage de station intérieure:<br />

• afficheur: écran tactile TFT de 7 pouces<br />

• résolution d'affichage: 1024 x 600<br />

• méthode d'opération: écran tactile capacitif,<br />

bouton tactile<br />

• luminosité: réglable<br />

• paramètres réseau de station intérieure:<br />

• réseau sans fil: Wi-Fi 802.11 b/g/n<br />

• interfaces station intérieure:<br />

• interface à 2 fils: 1<br />

• entrée d'alarme: 8<br />

• RS485: 1<br />

• station intérieure générale:<br />

• alimentation: 24 VCC<br />

• consommation: 8 W<br />

• dimensions: 200 × 140 × 23.6 mm (7.87" × 5.51" × 0.93")<br />

catalogus PRO LED | 31


NOUVEAU<br />

Distributeur IP et d'alimentation<br />

pour EDS201B<br />

ALIMENTATION<br />

SERRURE DE PORTE<br />

POSTE EXTÉRIEUR<br />

POSTE INTÉRIEUR<br />

DISTRIBUTEUR IP ET<br />

D'ALIMENTATION<br />

ALIMENTATION<br />

APP CONTROL<br />

CÂBLE À 2 FILS<br />

INTERNET<br />

WI-FI<br />

OPTIONELLE<br />

92 mm<br />

Distributeur IP et d'alimentation dans un boîtier rail DIN. Ce module permet la<br />

transmission de puissance vers l'interphone vidéo EDS201B et l'écran tactile. La<br />

connexion IP filaire permet une connexion Internet stable et rapide.<br />

145 mm<br />

SPÉCIFICATIONS<br />

interface:<br />

• interface réseau: 1, RJ45 (pour l'accès LAN/WAN)<br />

• interface 2 fils: 6 canaux pour alimenter l'appareil,<br />

dont 1 canal pour alimenter la station de porte<br />

avec une puissance de sortie de 16 W max.<br />

32 | catalogus PRO LED<br />

• indicateur LED: 1<br />

général:<br />

• portée: 60 m<br />

• alimentation: 24 VCC (non incl.)<br />

• consommation: < 9W<br />

• température de service: de -10 °C à - 50 °C<br />

• humidité de service: 10 % - 90 %<br />

EDS201B/IP<br />

(!4BA32J-hdgcjd!


NOUVEAU<br />

Système d'interphone vidéo<br />

Système d'interphone vidéo à 2 fils - distributeur IP et<br />

d'alimentation - alimentation pour montage sur rail DIN<br />

SYSTÈME D'INTERPHONE VIDÉO<br />

1x 1x 1x<br />

Le poste extérieur intègre une caméra de 2 MP équipée de LED à infrarouge pour<br />

une vision nocturne jusqu'à 3 mètres. La technologie Wide Dynamic Range (WDR)<br />

offre des images d'une haute netteté, même avec beaucoup de contre-jour.<br />

Le design du poste intérieur avec écran tactile très moderne s'intègre parfaitement<br />

dans n'importe quel style d'intérieur. Visionnez les images de toute personne qui<br />

sonne à votre porte ainsi que des messages vidéo.<br />

SPÉCIFICATIONS<br />

• 1 x: EDS201B: système d'interphone vidéo à 2 fils<br />

• 1 x: EDS201B/IP: distributeur IP et d'alimentation<br />

• 1 x: HDR-30-24: alimentation pour montage sur rail DIN - 30 W<br />

EDSSET1<br />

(!4BA32J-hdhfbb!<br />

catalogus PRO LED | 33


4. Accessoires<br />

Moniteurs 35<br />

Convertisseurs 36<br />

Câbles 37<br />

Supports de connexion 37<br />

Connecteurs 38<br />

Alimentations, baluns et disques durs 39<br />

Outils d'assemblage et analyseurs 40<br />

Projecteurs IR 41<br />

Injecteurs Power over Ethernet 41<br />

34 | catalogus PRO LED


Moniteurs<br />

SPÉCIFICATIONS SPÉCIFICATIONS SPÉCIFICATIONS<br />

• mode d'affichage: TFT Active Matrix (16:9/4:3)<br />

• dimensions du moniteur: 7"<br />

• résolution: 800 (H) x 480 (V)<br />

• nombre de pixels: 384 000<br />

• luminance: 250 cd/m²<br />

• signal d'entrée vidéo: 1.0Vpp / 75 ohms (signal<br />

vidéo composite)<br />

• functions menu à l'écran: inversion d'image sur<br />

axe horizontal/vertical, configuration et volume<br />

• alimentation:<br />

• moniteur: max. 12VCC ±10%<br />

• consommation: max. 7 W<br />

• télécommande: 1 pile 1.5V type CR2025 (incl.)<br />

• dimensions: 173 x 115 x 20 mm<br />

• mode d'affichage: TFT Active Matrix (16:9/4:3)<br />

• dimensions du moniteur: 9"<br />

• résolution: 800 (H) x 480 (V)<br />

• nombre de pixels: 384 000<br />

• luminance: 250 cd/m²<br />

• signal d'entrée vidéo: 1.0Vpp / 75 ohms (signal<br />

vidéo composite)<br />

• functions menu à l'écran: inversion d'image<br />

sur axe horizontal/vertical, configuration et<br />

volume<br />

• alimentation:<br />

• moniteur: max. 12VCC ±10%<br />

• consommation: max. 7 W<br />

• télécommande: 1 pile 1.5V type CR2025 (incl.)<br />

• dimensions: 219 x 142 x 20 mm<br />

• mode d'affichage: moniteur couleur TFT-LCD<br />

(21,5")<br />

• type de rétroéclairage: système W-LED<br />

• zone de visualisation efficace: 476.6 (H) x 268.1 (V)<br />

• pas entre deux pixels: 0.248 mm x 0.248 mm<br />

• angle de vue CR>5: 176° (H) / 160° (V)<br />

• rapport de contraste: 1000:1<br />

• luminance: 250 cd/m²<br />

• résolution: 1920 x 1080 @ 60 Hz<br />

• couleur d'affichage: 16.7 M<br />

• temps de réponse: 5 ms<br />

• montage mural: norme VESA (100 x 100 m)<br />

• alimentation: 100-240 VCA<br />

• consommation: < 16 W<br />

• dimensions: 503 x 376 x 213 mm<br />

ACCESSOIRES<br />

MON7T1<br />

(!4BA32J-eediih!<br />

MON9T1<br />

(!4BA32J-eedije!<br />

MONSCA9<br />

(!4BA32J-fighic!<br />

catalogus PRO LED | 35


Convertisseurs<br />

EWENT COMMUTATEUR HMDI 4K 3x1<br />

EW3730<br />

connexions: HDMI * connexion (entrée): HDMI A (full-size)<br />

female (x3) * connexions (sortie): HDMI A (full-size) female (x1)<br />

* compatibe 4K: oui * résolution max. @ 30Hz: 3840 x 2160 *<br />

résolution max. @ 60Hz: 1080p * signal vidéo: HDMI * fonctions<br />

supportées: EDID, HDCP * spécification HDMI: HDMI High Speed<br />

* autres signaux: digital audio, IR * inclus: ** télécommande + pile<br />

** câble IR-RX ** câble USB * alimentation: USB<br />

RÉPÉTITEUR HDMI 4 K PROFESSIONNEL F F<br />

HQM407C<br />

résolutions full HD (HDTV): 480i / 576i / 480p / 576p / 720p<br />

/ 1080i / 1080P * résolutions 4K (UHDTV): 2160 * largeur de<br />

bande: 18 Gbps / 600 MHz * compatible avec: câbles HDMI<br />

max. 25 m * dimensions: 5 x 27 x 13 mm * rallonge: ** entrée:<br />

up to 25 m ** sortie: up to 25 m * poids: 15 g<br />

+!0F4DJ2-gbihba! (!4BA32J-hbffii!<br />

VGA + AUDIO TO HDMI ADAPTER<br />

HQM120C<br />

entrée: ** entrée vidéo: VGA connector ** entrée audio: 3.5<br />

mm jack (R/L analog) * sortie: ** HDMI A femelle * entrée<br />

d'alimentation: 5 VDC 1 A (not incl.) ** câble d'alimentation:<br />

HQM610B07 (incl.) * Sommaire: ** 1 x: VGA + audio to<br />

HDMI converter ** 1 x: câble USB (type A a micro USB) *<br />

consommation: 5 W max. * résolution: 1920 x 1080 @ 60 Hz *<br />

poids: 28 g * dimensions: ** convertisseur: 63 x 57 x 13 mm **<br />

câble USB: 82 cm<br />

(!4BA32J-hbfegf!<br />

ADAPTATEUR HDMI VERS VGA + AUDIO<br />

HQM111C<br />

entrée: ** HDMI A femelle * sortie: ** VGA femelle ** jack<br />

de 3.5 mm * alimentation: 5 VCC 1 A (non incl.) ** câble<br />

d'alimentation: HQM610B07 (incl.) * Sommaire: ** 1 x: VGA +<br />

audio to HDMI converter ** 1 x: câble USB (type A a micro USB)<br />

* consommation: 5 W max. * résolution: 1920 x 1080 @ 60 Hz *<br />

poids: 28 g * dimensions: ** convertisseur: 63 x 57 x 13 mm **<br />

câble USB: 82 cm<br />

(!4BA32J-hbfcib!<br />

36 | catalogus PRO LED


Câbles<br />

Voorgemonteerde kabels<br />

EWENT CÂBLE RÉSEAU U/UTP CUIVRE CAT5e<br />

EM9530 0.9 m noir +!0F4DJ2-gbbfic!<br />

EM9531 2 m noir +!0F4DJ2-gbbfjj!<br />

EM9532 5 m noir +!0F4DJ2-gbbgaf!<br />

EM9533 10 m noir +!0F4DJ2-gbbgbc!<br />

EM9534 15 m noir +!0F4DJ2-gbbgcj!<br />

IM6000 0.5 m gris +!7B6AG5-chbgah!<br />

IM6001 1 m gris +!7B6AG5-chbgbe!<br />

EWENT CÂBLE RÉSEAU U/UTP CUIVRE CAT6<br />

IM6002 2 m gris +!7B6AG5-chbgcb!<br />

IM6003 3 m gris +!7B6AG5-chbgdi!<br />

IM6005 5 m gris +!7B6AG5-chbgef!<br />

IM6007 7 m gris +!7B6AG5-dagabj!<br />

IM6010 10 m gris +!7B6AG5-chbgfc!<br />

IM6051 1.5 m gris +!7B6AG5-cjheaj!<br />

IM8000 0.5 m gris +!7B6AG5-cfjgji!<br />

EWENT CÂBLE RÉSEAU U/UTP CUIVRE CAT6<br />

IM8001 1 m gris +!7B6AG5-cfjhae!<br />

IM8002 2 m gris +!7B6AG5-cfjhci!<br />

IM8003 3 m gris +!7B6AG5-cfjhdf!<br />

IM8005 5 m gris +!7B6AG5-cfjhec!<br />

IM8007 7 m gris +!7B6AG5-cfjhfj!<br />

IM8010 10 m gris +!7B6AG5-cfjhgg!<br />

IM8051 1.5 m gris +!7B6AG5-cfjhbb!<br />

FTP-kabel<br />

4 paires torsadees<br />

longueur: 100m *<br />

FTPCAT6/100<br />

conducteur interne: CU 8 x<br />

0.57mm (AWG23) * diamètre (!4BA32J-ecgacg!<br />

extérieur: PVC 5.80mm<br />

Supports de connexion<br />

Boite de jonction<br />

pour caméra<br />

Ø 100 x 43.2 x 129 mm<br />

matériel: aluminium<br />

Boîte de jonction<br />

pour caméra<br />

Ø 137 x 53.4 x 164.8 mm<br />

matériel: aluminium<br />

Boîte de jonction<br />

pour caméra<br />

Ø 157 x 185 x 51.66 mm<br />

matériel: aluminium<br />

Support mural pour<br />

ECAMIP701<br />

ACCESSOIRES<br />

EACCJ100<br />

(!4BA32J-hciejg!<br />

EACCJ137<br />

(!4BA32J-hcifbj!<br />

EACCJ157<br />

(!4BA32J-hcifdd!<br />

EACCWM700<br />

(!4BA32J-hciffh!<br />

EACCJ100B<br />

(!4BA32J-hcifac!<br />

EACCJ137B<br />

(!4BA32J-hcifcg!<br />

EACCJ157B<br />

(!4BA32J-hcifea!<br />

catalogus PRO LED | 37


Connecteurs<br />

DOUBLE ADAPTATEUR BNC<br />

MALE<br />

CBNC10<br />

ADAPTATEUR BNC MALE<br />

COUDE VERS BNC FEMELLE<br />

CBNC11<br />

ADAPTATEUR BNC MALE<br />

VERS RCA FEMELLE<br />

CBNC15<br />

DOUBLE BNC FEMELLE<br />

CBNC18<br />

(!4BA32J-daafjd!<br />

(!4BA32J-daehhf!<br />

(!4BA32J-ccceag!<br />

(!4BA32J-cidjdd!<br />

ADAPTATEUR BNC FEMELLE<br />

VERS RCA MALE<br />

CBNC21<br />

(!4BA32J-ccagce!<br />

BNC MALE A VISSER<br />

CBNC28<br />

(!4BA32J-cbigfc!<br />

BNC MALE 90° A VISSER<br />

CBNC31<br />

(!4BA32J-cidjii!<br />

ADAPTATEUR BNC MALE<br />

VERS RCA MALE<br />

CBNC32<br />

(!4BA32J-cbighg!<br />

BNC MALE A SOUDER POUR<br />

CABLE 7MM<br />

CBNC33<br />

(!4BA32J-cieaai!<br />

BNC MALE RG59/U, 3 PARTIES<br />

A SERTIR<br />

CBNC34B<br />

FICHE MODULAIRE RJ45<br />

8P8C<br />

8P8C<br />

(!4BA32J-ccajgj! (!4BA32J-cbhgjd!<br />

FICHE MODULAIRE RJ45<br />

8P8C CAT6<br />

8P8C/6<br />

(!4BA32J-egheje!<br />

FICHE MODULAIRE RJ45<br />

8P8C POUR CABLES RONDS<br />

8P8CR<br />

(!4BA32J-cbjaaa!<br />

FICHE MODULAIRE RJ45<br />

8P8C POUR CABLES RONDS<br />

BLINDES<br />

8P8CRS<br />

(!4BA32J-cbijjh!<br />

38 | catalogus PRO LED


Alimentations, baluns et disques durs<br />

ALIMENTATION UNIVERSELLE • 12 VCC • 2.1 X 5.5 mm<br />

PSS6E1210 1 A 12 W black (!4BA32J-hajhjc!<br />

PSS6E1215 1.5 A 18 W black (!4BA32J-hajiai!<br />

PSS6E1220 2 A 24 W black (!4BA32J-hajibf!<br />

PSS6E1220W 2 A 24 W white (!4BA32J-hbdicj!<br />

PSS6E1230 3 A 36 W black (!4BA32J-hbhaha!<br />

PSS6E1230D<br />

connecteur 90°<br />

3 A 36 W black (!4BA32J-hajieg!<br />

FIABILITÉ 24 HEURES SUR 24 POUR L’ENREGISTREMENT<br />

ET LE STREAMING VIDÉO<br />

Un disque dur WD AV-GP/purple SATA est spécialement conçu<br />

pour un environnement branché en permanence pour le streaming<br />

de données audio/vidéo digitales (enregistreurs NVR, DVR, et<br />

systèmes de surveillance). Fiabilité longue durée des disques<br />

résistant aux températures élevées et spécialement conçus pour un<br />

fonctionnement en continu.<br />

SPÉCIFICATION<br />

HD1TB/S DISQUE DUR 1To SATA (!4BA32J-edhdfa!<br />

HD2TB/S DISQUE DUR 2To SATA *!1I0D7H-gedgia!<br />

HD3TB/S DISQUE DUR 3To SATA *!1I0D7I-cddaac!<br />

TVI VIDEO-/ VOEDINGSBALUN MET 8P8C (RJ45) CONNECTOR EN<br />

BNC/VOEDINGSKABELS PAAR<br />

CV049<br />

Les câbles standard utilisés pour la vidéosurveillance HDCCTV sont<br />

des câbles coaxiaux. Des nouvelles installations ont toutefois quelques<br />

désavantages. En utilisant des câbles réseau avec un balun HD-TVI, il<br />

est possible de transmettre le signal vidéo, les signaux de contrôle et<br />

l’alimentation par un câble réseau. Les avantages sont : les câbles sont<br />

moins chers, ne nécessitent pas de points d’alimentation additionnels<br />

et il est également facile de passer à l’usage de caméras IP. La distance<br />

entre la caméra et l’enregistreur vidéo sera limitée à 150 m si vous<br />

utilisez un câble réseau avec un balun. Si vous utilisez des câbles<br />

coaxiaux, la distance max. entre la caméra et l’enregistreur vidéo sera<br />

de 500 m.<br />

ACCESSOIRES<br />

catalogus PRO LED | 39


Outils d'assemblage et analyseurs<br />

DÉNUDEUR DE CÂBLES<br />

COAXIAUX (RG58 RG59)<br />

VTCOAX<br />

DÉNUDEUR DE CÂBLES<br />

COAXIAUX 3 LAMES (RG58<br />

RG59)<br />

VTCOAX3<br />

PINCE A SERTIR<br />

PROFESSIONNELLE POUR<br />

CONNECTEURS MODULAIRES<br />

4P4C (RJ10), 6P4C (RJ11),<br />

8P8C (RJ45), DEC<br />

VTM468HP<br />

connecteurs: 4P4C (RJ10),<br />

6P4C (RJ11), 8P8C (RJ45), DEC *<br />

dimensions: 205 x 75 x 20 mm<br />

ANALYSEUR/IDENTIFICATEUR<br />

DE CÂBLE RÉSEAU POUR<br />

CÂBLES CAT5, CAT5E, CAT6<br />

UTP<br />

UTP05<br />

(!4BA32J-caadbc! (!4BA32J-caaajb! (!4BA32J-eabhea! (!0CG68G-hgaghf!<br />

KIT COMPLET AVEC PINCE<br />

À SERTIR POUR COAXDÉNUDEUR DE CÂBLES COAXIAUX<br />

(RG58 RG59)<br />

VTBNCS<br />

inclus:1 pince à sertir avec 5 mâchoires pour différents types<br />

de connecteurs coax • 1 pince coupante pour câbles (diamètre<br />

maximal 10.5 mm) • 1 dénudeur pour câbles coax • 1 tournevis<br />

TESTEUR LAN POUR RJ45, RJ12, RJ11, RJ10<br />

VTLAN6<br />

permet de tester: RJ-45, 10BASE-T, Token Ring, câbles RJ11/12 •<br />

alimentation: pile de 9 V 6LR61C(non incl.) • longueur max. du câble<br />

à tester: 100 m<br />

40 | catalogus PRO LED


Projecteurs IR<br />

PROJECTEUR IR 80 m<br />

CAMIRP5<br />

indice IP: IP66 * LEDs IR: 8<br />

LEDs CMS de haute puissance<br />

* portée IR: 80 m * angle: 60° *<br />

température de stockage: de<br />

-30 °C à +60 °C * température<br />

de service: de -10 °C à +50<br />

°C * alimentation: 12 VCC *<br />

consommation de courant: 1000<br />

mA * dimensions: 150 mm x 120<br />

mm x 88 mm * poids: 720 g<br />

PROJECTEUR IR 130 m<br />

CAMIRP6<br />

indice IP: IP66 * LEDs IR: 18<br />

LEDs CMS de haute puissance<br />

* portée IR: 130 m * angle: 60°<br />

* température de stockage: de<br />

-30 °C à +60 °C * température<br />

de service: de -10 °C à +50<br />

°C * alimentation: 12 VCC *<br />

consommation de courant: 2200<br />

mA * dimensions: 200 mm x 143<br />

mm x 88 mm * poids: 980 g<br />

En Dans determinadas certaines situations, situaciones il est es possible posible d’utiliser utilizar un un iluminador projecteur IR IR para pour mejorar améliorer la<br />

visión la vision nocturna.<br />

nocturne.<br />

Par exemple :<br />

Par Por • Si exemple ejemplo: les LED IR : de la caméra ne sont pas suffisamment puissantes pour illuminer<br />

• Si une les los grande LEDs IR zone. de que la lleva caméra la cámara ne sont no pas son suffisamment lo suficientemente puissantes potentes pour como illuminer<br />

• une para Améliorez grande iluminar la zone. vision una zona nocturne grande. d’une caméra en utilisant un projecteur IR éloigné<br />

• Améliorez Mejorar de la caméra. la visión la vision Ainsi, nocturna nocturne vous obtiendrez de d’une una cámara caméra une meilleure instalando en utilisant luminosité un un iluminador projecteur et une IR meilleure IR lejos étigné<br />

de image la caméra. cámara. vidéo de Con Ainsi, près ello, vous comme obtendrá obtiendrez de loin. una une mejor meilleure intensidad luminosité luminosa et une y una meilleure mejor<br />

• imagen La plupart vidéo de des vídeo caméras près tanto comme de Pan-Tilt-Zoom cerca de como loin. de n’ont lejos. pas de LED IR incorporées. Utilisez<br />

• La Cámaras différents plupart Pan-Tilt-Zoom projecteurs des caméras IR Pan-Tilt-Zoom suelen pour illuminer no llevar n’ont la LEDs zone pas IR entière. de incorporados. LEDs IR incorporées. Utilice diferentes Utilisez<br />

• différents iluminadores projecteurs IR para iluminar IR pour illuminer la zona entera. la zone entière.<br />

Ne pointez jamais un projecteur IR sur la lentille d’une caméra.<br />

Ne Nunca jamais apunte pointer con un projecteur iluminador IR IR sur hacia la lentille la lente d’une de una caméra. cámara.<br />

caméra<br />

Lumière IR<br />

projecteur IR<br />

Injecteurs Power over Ethernet<br />

INJECTEUR POE - TP-LINK<br />

POE01<br />

Chaque caméra IP peut être alimentée par Power over Ethernet<br />

(PoE) à l’aide d’un câble réseau ou d’un adaptateur secteur séparé.<br />

Si vous souhaitez utiliser une caméra IP sans enregistreur<br />

numérique (NVR), utilisez un injecteur PoE pour alimenter votre<br />

NVR via le câble réseau.<br />

ACCESSOIRES<br />

catalogus PRO LED | 41


Notes


Velleman group nv • Legen Heirweg 33, 9890 Gavere, België • VU: Velleman Group nv<br />

Ne pas jeter sur la voie publique. • Sous réserve d’erreurs typographiques.<br />

Tous les textes et photos sont sujets à modification sans avis préalable.<br />

CAT/CCTV21<strong>FR</strong><br />

+32 (0)9 384 36 11 info@velleman.eu<br />

velleman.eu

Hooray! Your file is uploaded and ready to be published.

Saved successfully!

Ooh no, something went wrong!
