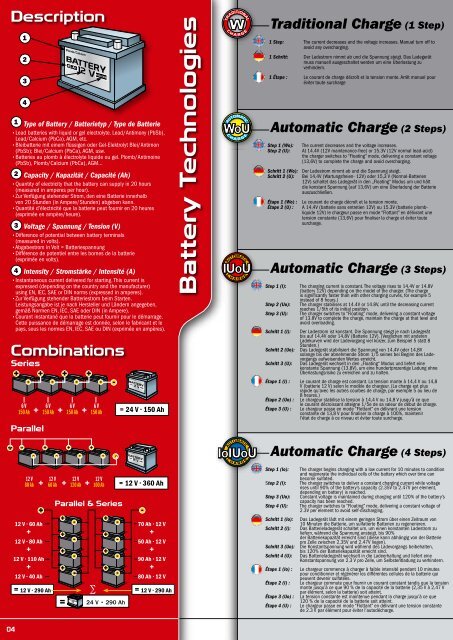

Description
04
1
2
3
4
1 Type of Battery / Batterietyp / Type de Batterie
• Lead batteries with liquid or gel electrolyte. Lead/Antimony (PbSb),
Lead/Calcium (PbCa), AGM, etc.
• Bleibatterie mit einem flüssigen oder Gel-Elektrolyt Blei/Antimon
(PbSb); Blei/Calcium (PbCa), AGM, usw.
• Batteries au plomb à électrolyte liquide ou gel. Plomb/Antimoine
(PbSb), Plomb/Calcium (PbCa), AGM...
2 Capacity / Kapazität / Capacité (Ah)
• Quantity of electricity that the battery can supply in 20 hours
(measured in amperes per hour).
• Zur Verfügung stehender Strom, den eine Batterie innerhalb
von 20 Stunden (in Ampere/Stunden) abgeben kann.
• Quantité d’électricité que la batterie peut fournir en 20 heures
(exprimée en ampère/heure).
3 Voltage / Spannung / Tension (V)
• Difference of potential between battery terminals
(measured in volts).
• Abgabestrom in Volt = Batteriespannung
• Différence de potentiel entre les bornes de la batterie
(exprimée en volts).
4 Intensity / Stromstärke / Intensité (A)
• Instantaneous current delivered for starting. This current is
expressed (depending on the country and the manufacturer)
using EN, IEC, SAE or DIN norms (expressed in amperes).
• Zur Verfügung stehender Batteriestrom beim Starten.
Leistungsangabe ist je nach Hersteller und Ländern angegeben,
gemäß Normen EN, IEC, SAE oder DIN (in Ampere).
• Courant instantané que la batterie peut fournir pour le démarrage.
Cette puissance de démarrage est donnée, selon le fabricant et le
pays, sous les normes EN, IEC, SAE ou DIN (exprimée en ampères).
Combinations
Series
+ + + +
- - - -
+
6 V
150 Ah
Parallel
+
12 V • 60 Ah
+
12 V • 80 Ah
+
12 V • 110 Ah
+
12 V • 40 Ah
6 V
150 Ah
+
+
+
+
6 V
150 Ah
+ + +
-
-
-
-
6 V
150 Ah
+ + + +
- - - -
12 V
80 Ah
12 V
60 Ah
12 V
120 Ah
+ + +
12 V
100 Ah
Parallel & Series
+
+
+
+
= 24 V • 290 Ah
-
-
-
-
= 24 V • 150 Ah
-
70 Ah • 12 V
+
50 Ah • 12 V
+
90 Ah • 12 V
+
80 Ah • 12 V
= 12 V • 290 Ah ∑ = 12 V • 290 Ah
-
-
= 12 V • 360 Ah
Battery Technologies
Traditional Charge (1 Step)
1 Step: The current decreases and the voltage increases. Manual turn off to
avoid any overcharging.
1 Schritt: Der Ladestrom nimmt ab und die Spannung steigt. Das Ladegerät
muss manuell ausgeschaltet werden um eine Überlastung zu
verhindern.
1 Étape : Le courant de charge décroît et la tension monte. Arrêt manuel pour
éviter toute surcharge
Automatic Charge (2 Steps)
Step 1 (Wo): The current decreases and the voltage increases.
Step 2 (U): At 14.4V (12V maintenance-free) or 15.3V (12V normal lead-acid)
the charger switches to “Floating” mode, delivering a constant voltage
(13,6V) to complete the charge and avoid overcharging.
Schritt 1 (Wo): Der Ladestrom nimmt ab und die Spannung steigt.
Schritt 2 (U): Bei 14,4V (Wartungsfreien- 12V) oder 15,3 V (Normal-Batterien
12V) schaltet das Ladegerät in den „Floating“ Modus um und hält
die konstant Spannung (auf 13,6V) um eine Überladung der Batterie
auszuschließen.
Étape 1 (Wo) : Le courant de charge décroît et la tension monte.
Étape 2 (U) : A 14,4V (batterie sans entretien 12V) ou 15.3V (batterie plombliquide
12V) le chargeur passe en mode “Flottant” en délivrant une
tension constante (13,6V) pour finaliser la charge et éviter toute
surcharge.
Automatic Charge (3 Steps)
Step 1 (I): The charging current is constant. The voltage rises to 14.4V or 14.8V
(battery 12V) depending on the model of the charger. (The charge
is significantly faster than with other charging curves, for example 5
instead of 8 hours.)
Step 2 (Uo): The charger stabilises at 14.4V or 14.8V, until the decreasing current
reaches 1/5th of its initial position.
Step 3 (U): The charger switches to “Floating” mode, delivering a constant voltage
of 13.8V to complete the charge, maintain the charge at that level and
avoid overloading.
Schritt 1 (I): Der Ladestrom ist konstant. Die Spannung steigt je nach Ladegerät
bis auf 14,4V oder 14,8V (Batterie 12V). (Verglichen mit anderen
Ladekurven wird der Ladevorgang viel kürzer, zum Beispiel 5 statt 8
Stunden.)
Schritt 2 (Uo): Das Ladegerät stabilisiert die Spannung von 14,4V oder 14,8V
solange bis der abnehmende Strom 1/5 seines bei Beginn des Ladevorgangs
aufweisenden Wertes erreicht.
Schritt 3 (U): Das Ladegerät wechselt in den „Floating“ Modus und liefert eine
konstante Spannung (13,8V), um eine hundertprozentige Ladung ohne
Überlastungsrisiko zu erreichen und zu halten.
Étape 1 (I) : Le courant de charge est constant. La tension monte à 14,4 V ou 14,8
V (batterie 12 V) selon le modèle de chargeur. (La charge est plus
rapide qu’avec les autres courbes de charge, par exemple 5 au lieu de
8 heures.)
Étape 2 (Uo) : Le chargeur stabilise la tension à 14,4 V ou 14,8 V jusqu’à ce que
le courant décroissant atteigne 1/5e de sa valeur de début de charge.
Étape 3 (U) : Le chargeur passe en mode “Flottant” en délivrant une tension
constante de 13,8 V pour finaliser la charge à 100%, maintenir
l’état de charge à ce niveau et éviter toute surcharge.
Automatic Charge (4 Steps)
Step 1 (Io): The charger begins charging with a low current for 10 minutes to condition
and regenerate the individual cells of the battery which over time can
become sulfated.
Step 2 (I): The charger switches to deliver a constant charging current while voltage
rises until 90% of the battery’s capacity (2.35V to 2.47V per element,
depending on battery) is reached.
Step 3 (Uo): Constant voltage is maintained during charging until 120% of the battery’s
capacity has been reached.
Step 4 (U): The charger switches to “Floating” mode, delivering a constant voltage of
2.3V per element to avoid self-discharging.
Schritt 1 (Io): Das Ladegerät lädt mit einem geringen Strom über einen Zeitraum von
10 Minuten die Batterie, um sulfatierte Batterien zu regenerieren.
Schritt 2 (I): Das Batterieladegerät schaltet um, um einen konstanten Ladestrom zu
liefern, während die Spannung ansteigt, bis 90%
der Batteriekapazität erreicht sind (diese kann abhängig von der Batterie
pro Zelle zwischen 2,35V und 2,47V liegen).
Schritt 3 (Uo): Die Konstantspannung wird während des Ladevorgangs beibehalten,
bis 120% der Batteriekapazität erreicht sind.
Schritt 4 (U): Das Batterieladegerät wechselt in die Ladeerhaltung und liefert eine
Konstantspannung von 2,3 V pro Zelle, um Selbstentladung zu verhindern.
Étape 1 (Io) : Le chargeur commence à charger à faible intensité pendant 10 minutes
pour conditionner et régénérer les différentes cellules de la batterie qui
peuvent devenir sulfatées.
Étape 2 (I) : Le chargeur commute pour fournir un courant constant tandis que la tension
monte jusqu’à ce que 90 % de la capacité de la batterie (2,35 V à 2,47 V
par élément, selon la batterie) soit atteint.
Étape 3 (Uo) : La tension constante est maintenue pendant la charge jusqu’à ce que
120 % de la capacité de la batterie soit atteint.
Étape 4 (U) : Le chargeur passe en mode “Flottant” en délivrant une tension constante
de 2.3 V par élément pour éviter l’autodécharge.
