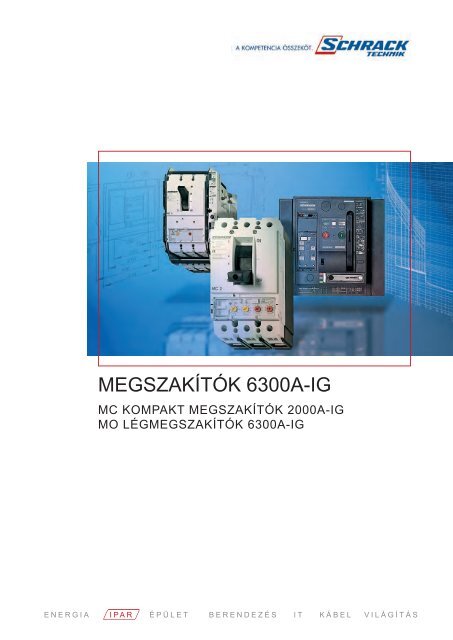

<strong>MEGSZAKÍTÓK</strong> <strong>6300A</strong>-<strong>IG</strong><br />

MC KOMPAKT <strong>MEGSZAKÍTÓK</strong> 2000A-<strong>IG</strong><br />

MO LÉG<strong>MEGSZAKÍTÓK</strong> <strong>6300A</strong>-<strong>IG</strong><br />

E N E R G I A I P A R É P Ü L E T B E R E N D E Z É S I T K Á B E L V I L Á G Í T Á S


ÁLTALÁNOS INFORMÁCIÓK<br />

W MEGSZAKÍTÓ KÍNÁLAT - EGYSÉGES RENDSZER<br />

zárlati szint<br />

W VÉDELMI KONCEPCIÓ <strong>6300A</strong>-<strong>IG</strong><br />

A BE5/6, MC és MO megszakítókkal a hagyományos védelmi koncepció új lehetőségekkel egyesül:<br />

• A megszakítók intelligensek és tökéletesen illeszkednek egymáshoz.<br />

• Kommunikációs lehetőségeik révén nemcsak a hagyományos értelemben vett védelmet biztosítják.<br />

• Moduláris kialakításuk alkalmassá teszik őket bármilyen energiaellátási feladatban való felhasználásra.<br />

• A megszakítók költségkímélő, rugalmas műszaki megoldást jelentenek egy integrált sokoldalú rendszermegoldáshoz,<br />

amely számos előnyt jelent a beruházóknak, üzemeltetőknek egyaránt.<br />

W SZELEKTIVITÁS<br />

Az MC és MO megszakítók egymás közötti természetes szelektivitása által válik lehetővé egyszerűen és megbízhatóan a<br />

szelektív hálózatok kiépítése.<br />

W A KOMMUNIKÁCIÓ ÚJ TÁVLATOKAT NYIT<br />

Az MC és MO megszakítóik új távlatokat nyitnak az energiaelosztás és automatizálás területén kommunikációs képességükkel.<br />

Tárolják az összes fontos adatot, amely a működéshez szükséges. Ezek az adatok helyileg lekérdezhetők vagy egy<br />

magasabb szintű felügyeleti rendszerre továbbíthatók. Ezáltal a rendszer átláthatósága jobb lesz és csökken a beavatkozási<br />

idő kritikus üzemállapotok esetén, mint például túlterhelés, kiegyenlítetlen terheléseloszlás, fáziskimaradás, stb. A gyorsabb<br />

beavatkozás csökkenti az egyébként megelőzhető feszültség kimaradások számát, növelve az energia-ellátás<br />

biztonságát. További előny, hogy az adatok ismeretében a karbantartások tervezhetővé válnak. A kommunikációképesség<br />

kiépítésének többletköltsége, előnyeinek kihasználása esetén rövid idő alatt megtérül.<br />

W A <strong>MEGSZAKÍTÓK</strong> ALKALMAZÁSÁNAK ELŐNYEI<br />

• A megszakítók zárlatvédelemre, kapcsolásra és szakaszolásra egyaránt alkalmasak.<br />

• A megszakítók minden esetben három fázist kapcsolnak ki. ezáltal kiküszöbölhető a motorok kétfázisú működtetése.<br />

• Hiba fellépése esetén a kioldott megszakító csak a hiba elhárítása után kapcsolható be újra.<br />

• A távolról történő be- és kikapcsolás a megfelelő jelzések felhasználásával könnyen kialakítható.<br />

W INFORMÁCIÓK<br />

• A méretrajzok ábrázolása a rendelkezésre álló hely lehetősége szerint történt és nem kötelező irányelvként szolgálnak.<br />

• Valamennyi kapcsolási kép elvi szintű, a funkciók jobb megértését szolgálják, így a tervezés során még szükséges lehet<br />

ezek tisztázása ill. átdolgozása.<br />

• Az ábrák az egyes fejezetekben szereplő típusokra csak példákat mutatnak be.<br />

A váltzotatás jogát minden külön értesítés nélkül fenntartjuk.


w MC KOMPAKT <strong>MEGSZAKÍTÓK</strong><br />

TARTALOM<br />

MC <strong>MEGSZAKÍTÓK</strong> – ÁTTEKINTÉS 2<br />

MC1 / 20 - 160A 8<br />

MC2 / 160 - 300A 24<br />

MC3 / 250 - 630A 44<br />

MC4 /630 - 2000A 62<br />

HIBAÁRAMKAPCSOLÓ KÜLSŐ ÁRAMVÁLTÓVAL 78<br />

KOMMUNIKÁCIÓ ÉS ELEMZÉS 80<br />

MÛSZAKI ADATOK 82<br />

MÉRETEK 104<br />

TERVEZÉSI, SZERELÉSI ÚTMUTATÓ 139<br />

w MO LÉG<strong>MEGSZAKÍTÓK</strong>, TERHELÉSKAPCSOLÓK<br />

MO <strong>MEGSZAKÍTÓK</strong>– ÁTTEKINTÉS 146<br />

MO / RÖGZÍTETT KIVITEL 156<br />

MO / KOCSIZHATÓ KIVITEL 166<br />

TARTOZÉKOK 176<br />

MŰSZAKI ADATOK 195<br />

MÉRETEK 210<br />

w SZELEKTIVITÁS ÉS JELLEGGÖRBÉK<br />

MC ÉS MO <strong>MEGSZAKÍTÓK</strong> – RENDSZERÁTTEKINTÉS 222<br />

SZELEKTIVITÁS ÉS JELLEGGÖRBÉK 224


TARTALOM<br />

W MC <strong>MEGSZAKÍTÓK</strong> – ÁTTEKINTÉS<br />

MC KOMPAKT <strong>MEGSZAKÍTÓK</strong> ........................................................................................................ 2<br />

MC <strong>MEGSZAKÍTÓK</strong> - ÁTTEKINTÉS .................................................................................................. 3<br />

MC <strong>MEGSZAKÍTÓK</strong> TÍPUSKULCS .................................................................................................... 4<br />

MŰSZAKI ADATOK............................................................................................................................ 5<br />

KIOLDÓK BEÁLLÍTÁSI ELŐÍRÁSAI .................................................................................................. 6<br />

W MC1 / 20 - 160AG<br />

MC1 MEGSZAKÍTÓ 160A-<strong>IG</strong> TERMOMÁGNESES KIOLDÓEGYSÉGGEL ........................................ 8<br />

MC1 MEGSZAKÍTÓ, MOTORVÉDELEM 100A-<strong>IG</strong>, TERMOMÁGNESES KIOLDÓEGYSÉGGEL ........ 10<br />

TERHELÉSKAPCSOLÓ 160A-<strong>IG</strong> ...................................................................................................... 11<br />

HIBAÁRAMKIOLDÓ EGYSÉG .......................................................................................................... 12<br />

TARTOZÉKOK .................................................................................................................................. 13<br />

W MC2 / 160 - 300A<br />

MC2 MEGSZAKÍTÓ 300A-<strong>IG</strong> TERMOMÁGNESES KIOLDÓEGYSÉGGEL ........................................ 24<br />

MC2 MEGSZAKÍTÓ, MOTORVÉDELEM 200A-<strong>IG</strong>, TERMOMÁGNESES KIOLDÓEGYSÉGGEL ........ 26<br />

MC2 MEGSZAKÍTÓ 250A-<strong>IG</strong>, SZELEKTÍV ELEKTRONIKUS KIOLDÓEGYSÉGGEL.......................... 27<br />

MC2 MEGSZAKÍTÓ, MOTORVÉDELEM 220A-<strong>IG</strong>, ELEKTRONIKUS KIOLDÓEGYSÉGGEL .............. 28<br />

TERHELÉSKAPCSOLÓ 250A-<strong>IG</strong> ...................................................................................................... 29<br />

HIBAÁRAMKIOLDÓ EGYSÉG .......................................................................................................... 30<br />

DUGASZOLÓ SZERKEZET .............................................................................................................. 31<br />

TARTOZÉKOK .................................................................................................................................. 32<br />

W MC3 / 250 - 630A<br />

MC3 MEGSZAKÍTÓ 500A-<strong>IG</strong> TERMOMÁGNESES KIOLDÓEGYSÉGGEL ........................................ 44<br />

MC3 MEGSZAKÍTÓ 630A-<strong>IG</strong> ELEKTRONIKUS KIOLDÓEGYSÉGGEL .............................................. 45<br />

MC3 MEGSZAKÍTÓ 630A-<strong>IG</strong>, SZELEKTÍV ELEKTRONIKUS KIOLDÓEGYSÉGGEL.......................... 46<br />

MC3 MEGSZAKÍTÓ, MOTORVÉDELEM 450A-<strong>IG</strong>, ELEKTRONIKUS KIOLDÓEGYSÉGGEL .............. 47<br />

TERHELÉSKAPCSOLÓ 630A-<strong>IG</strong> ...................................................................................................... 48<br />

KOCSIZÓ SZERKEZET .................................................................................................................... 49<br />

TARTOZÉKOK .................................................................................................................................. 49<br />

W MC4 / 2000 A-<strong>IG</strong><br />

MC4 MEGSZAKÍTÓ 1600A-<strong>IG</strong> ELEKTRONIKUS KIOLDÓEGYSÉGGEL ............................................ 62<br />

MC4 MEGSZAKÍTÓ2000A-<strong>IG</strong>, SZELEKTÍV ELEKTRONIKUS KIOLDÓEGYSÉGGEL ........................ 63<br />

MC4 MEGSZAKÍTÓ, MOTORVÉDELEM 1400A-<strong>IG</strong>, ELEKTRONIKUS KIOLDÓEGYSÉGGEL ............ 64<br />

TERHELÉSKAPCSOLÓ 1600A-<strong>IG</strong> .................................................................................................... 65<br />

KOCSIZÓ SZERKEZET .................................................................................................................... 66<br />

TARTOZÉKOK .................................................................................................................................. 67<br />

W HIBAÁRAMKAPCSOLÓ KÜLSŐ ÁRAMVÁLTÓVAL<br />

HIBAÁRAMKAPCSOLÓ, FIR TÍPPUS ................................................................................................ 78<br />

KÜLSŐ ÁRAMVÁLTÓ FRI-WS, FIR-WR TÍPUSOK ............................................................................ 79


W KOMMUNIKÁCIÓ ÉS ELEMZÉS<br />

TARTALOM<br />

ELEMZŐ ÉS PARAMETRIZÁLÓ SZOFTVER .................................................................................... 80<br />

KOMMUNIKÁCIÓS MODULOK .......................................................................................................... 81<br />

W MŰSZAKI ADATOK, MC <strong>MEGSZAKÍTÓK</strong><br />

ÁLTALÁNOS JELLEMZŐK, MECHANIKAI JELLEMZŐK, FESZÜLTSÉGÁLLÓSÁG ............................ 82<br />

<strong>MEGSZAKÍTÓK</strong>ÉPESSÉG, ÉLETTARTAM ........................................................................................ 84<br />

TÖMEG ............................................................................................................................................ 86<br />

ÁLTALÁNOS JELLEMZŐK, MEGSZAKÍTÓ / TERHELÉSKAPCSOLÓ 1000V AC, 3 PÓLUS .............. 87<br />

TERHELÉSKAPCSOLÓ, MŰSZAKI ADATOK, <strong>MEGSZAKÍTÓK</strong>ÉPESSÉG .......................................... 88<br />

HÕMÉRSÉKLETI HATÁS ................................................................................................................ 89<br />

TELJESÍTMÉNY VESZTESÉG .......................................................................................................... 91<br />

BEKÖTHETŐ VEZETÉK KERESZTMETSZETEK .............................................................................. 92<br />

SEGÉDÉRINTKEZŐK, MŰKÖDÉSI DIAGRAMOK.............................................................................. 94<br />

SEGÉDÉRINTKEZŐK BEÉPÍTHETŐSÉGE, IDŐKÜLÖNBSÉGEK...................................................... 95<br />

FESZÜLTSÉGCSÖKKENÉSI KIOLDÓ, MUNKAÁRAMÚ KIOLDÓ ...................................................... 96<br />

MOTORHAJTÁS .............................................................................................................................. 97<br />

ADATKEZELÉSI INTERFÉSZ (DMI-MODUL) .................................................................................... 98<br />

PROFIBUSZ MODUL ........................................................................................................................ 99<br />

HIBAÁRAMKAPCSOLÓ .................................................................................................................... 101<br />

HIBAÁRAMKIOLDÓ EGYSÉG .......................................................................................................... 102<br />

W MÉRETEK, MC <strong>MEGSZAKÍTÓK</strong><br />

MC1 <strong>MEGSZAKÍTÓK</strong> ........................................................................................................................ 104<br />

MC2 <strong>MEGSZAKÍTÓK</strong> ........................................................................................................................ 112<br />

MC3 <strong>MEGSZAKÍTÓK</strong> ........................................................................................................................ 120<br />

MC4 <strong>MEGSZAKÍTÓK</strong> ........................................................................................................................ 129<br />

W TERVEZÉSI, SZERELÉSI ÚTMUTATÓ, MC <strong>MEGSZAKÍTÓK</strong><br />

ADATKEZELÉSI INTERFÉSZ (DMI-MODUL), PROFIBUSZ MODUL, KÁBELSARUK ........................ 139<br />

KIFÚJÁSI IRÁNY, MINIMÁLIS TÁVOLSÁGOK .................................................................................. 140<br />

BILLENŐKAR, KÉZI HAJTÁS ÉS MOTOROS HAJTÁS KIVÁGÁSI MÉRETEI .................................. 141<br />

MECHANIKUS RETESZ KÉZI HAJTÁSHOZ ...................................................................................... 142<br />

MECHANIKUS RETESZ MOTOROS HAJTÁSHOZ ............................................................................ 143<br />

W MO <strong>MEGSZAKÍTÓK</strong> – ÁTTEKINTÉS<br />

MO LÉG<strong>MEGSZAKÍTÓK</strong> .................................................................................................................. 146<br />

MO LÉG<strong>MEGSZAKÍTÓK</strong>, ÁTTEKINTŐ ÁBRA .................................................................................... 147<br />

MO LÉG<strong>MEGSZAKÍTÓK</strong>, FELÉPÍTÉS .............................................................................................. 148<br />

MO LÉG<strong>MEGSZAKÍTÓK</strong>, BEÉPÍTÉSI LEHETŐSÉGEK .................................................................... 152<br />

MO LÉG<strong>MEGSZAKÍTÓK</strong>, ÁLTALÁNOS JELLEMZŐK ...................................................................... 153<br />

MO LÉG<strong>MEGSZAKÍTÓK</strong>, LEZÁRÁSI LEHETÕSÉGEK ...................................................................... 154<br />

MO LÉG<strong>MEGSZAKÍTÓK</strong>, RETESZELÉSI LEHETÕSÉGEK ................................................................ 155


TARTALOM<br />

W MO1 / 800 - 1600A, RÖGZÍTETT KIVITEL<br />

MO1 MEGSZAKÍTÓ 1600A-<strong>IG</strong>, VÍZSZINTES HÁTSÓ CSATLAKOZÁSSAL ........................................ 156<br />

MO1 MEGSZAKÍTÓ 1600A-<strong>IG</strong>, FÜGGŐLEGES HÁTSÓ CSATLAKOZÁSSAL .................................... 157<br />

MO1 MEGSZAKÍTÓ 1600A-<strong>IG</strong>, ELÖLRŐL HOZZÁFÉRHETŐ CSATLAKOZÁSSAL (EGY FURATTAL) 158<br />

MO1 MEGSZAKÍTÓ 1600A-<strong>IG</strong>, ELÖLRŐL HOZZÁFÉRHETŐ CSATLAKOZÁSSAL (KÉT FURATTAL) 159<br />

MO2 MEGSZAKÍTÓ 3200A-<strong>IG</strong>, VÍZSZINTES HÁTSÓ CSATLAKOZÁSSAL ........................................ 160<br />

MO2 MEGSZAKÍTÓ 3200A-<strong>IG</strong>, FÜGGŐLEGES HÁTSÓ CSATLAKOZÁSSAL .................................... 161<br />

MO2 MEGSZAKÍTÓ 3200A-<strong>IG</strong>, ELÖLRŐL HOZZÁFÉRHETŐ CSATLAKOZÁSSAL (EGY FURATTAL) 162<br />

MO2 MEGSZAKÍTÓ 3200A-<strong>IG</strong>, ELÖLRŐL HOZZÁFÉRHETŐ CSATLAKOZÁSSAL (KÉT FURATTAL) 163<br />

MO3 MEGSZAKÍTÓ 3200A-<strong>IG</strong>, VÍZSZINTES HÁTSÓ CSATLAKOZÁSSAL ........................................ 164<br />

MO3 MEGSZAKÍTÓ 3200A-<strong>IG</strong>, FÜGGŐLEGES HÁTSÓ CSATLAKOZÁSSAL .................................... 164<br />

MO3 MEGSZAKÍTÓ 3200A-<strong>IG</strong>, ELÖLRŐL HOZZÁFÉRHETŐ CSATLAKOZÁSSAL (EGY FURATTAL) 165<br />

MO3 MEGSZAKÍTÓ 3200A-<strong>IG</strong>, ELÖLRŐL HOZZÁFÉRHETŐ CSATLAKOZÁSSAL (KÉT FURATTAL) 165<br />

W MO1 / 800 - 1600A, KOCSIZHATÓ KIVITEL<br />

MO1 MEGSZAKÍTÓ 1600A-<strong>IG</strong>, KOCSIZÓHÁZ NÉLKÜL .................................................................... 166<br />

MO1 MEGSZAKÍTÓ 1600A-<strong>IG</strong>, VÍZSZINTES HÁTSÓ CSATLAKOZÁSSAL, KOCSIZÓHÁZZAL.......... 167<br />

MO1 MEGSZAKÍTÓ 1600A-<strong>IG</strong>, FÜGGŐLEGES HÁTSÓ CSATLAKOZÁSSAL, KOCSIZÓHÁZZAL...... 168<br />

MO1 MEGSZAKÍTÓ 1600A-<strong>IG</strong>, SÍK FELÜLETŰ HÁTSÓ CSATLAKOZÁSSAL, KOCSIZÓHÁZZAL .... 169<br />

MO2 MEGSZAKÍTÓ 3200A-<strong>IG</strong>, KOCSIZÓHÁZ NÉLKÜL .................................................................... 170<br />

MO2 MEGSZAKÍTÓ 3200A-<strong>IG</strong>, VÍZSZINTES HÁTSÓ CSATLAKOZÁSSAL, KOCSIZÓHÁZZAL ........ 171<br />

MO2 MEGSZAKÍTÓ 3200A-<strong>IG</strong>, FÜGGŐLEGES HÁTSÓ CSATLAKOZÁSSAL, KOCSIZÓHÁZZAL...... 172<br />

MO2 MEGSZAKÍTÓ 3200A-<strong>IG</strong>, SÍK FELÜLETŰ HÁTSÓ CSATLAKOZÁSSAL, KOCSIZÓHÁZZAL .... 173<br />

MO3 MEGSZAKÍTÓ <strong>6300A</strong>-<strong>IG</strong>, KOCSIZÓHÁZ NÉLKÜL .................................................................... 174<br />

MO3 MEGSZAKÍTÓ 5000A-<strong>IG</strong>, VÍZSZINTES HÁTSÓ CSATLAKOZÁSSAL, KOCSIZÓHÁZZAL ........ 174<br />

MO3 MEGSZAKÍTÓ <strong>6300A</strong>-<strong>IG</strong>, FÜGGŐLEGES HÁTSÓ CSATLAKOZÁSSAL, KOCSIZÓHÁZZAL...... 175<br />

MO3 MEGSZAKÍTÓ 4000A-<strong>IG</strong>, SÍK FELÜLETŰ HÁTSÓ CSATLAKOZÁSSAL, KOCSIZÓHÁZZAL .... 175<br />

W TARTOZÉKOK, MO <strong>MEGSZAKÍTÓK</strong><br />

ÁTTEKINTÉS .................................................................................................................................... 176<br />

ETU VÉDELMI EGYSÉGEK .............................................................................................................. 177<br />

NÉVLEGES ÁRAMERŐSSÉG EGYSÉG ............................................................................................ 183<br />

FÖLDZÁRLATVÉDELMI EGYSÉG, KIJELZŐ, EMC SZŰRŐ ............................................................ 184<br />

ÁRAMVÁLTÓ NULLA VEZETŐHÖZ, AUTOMATIKUS RESET EGYSÉG ............................................ 185<br />

ZÁRÓ SZERKEZETEK, HELYI MŰKÖDÉST GÁTLÓ SZERKEZET .................................................... 186<br />

ZÁRÓ SZERKEZETEK, MECHANIKUS RETESZELÉS ...................................................................... 187<br />

JELZÉS ÉS VEZÉRLÉS ....................................................................................................................<br />

TESZT KÉSZÜLÉK VÉDELMI EGYSÉGHEZ, ENERGIATÁROLÓ KÉSZÜLÉK MUNKAÁRAMÚ<br />

188<br />

KIOLDÓHOZ, SEGÉDÁRAMKÖRI CSATLAKOZÓ BLOKKOK ............................................................ 189<br />

SEGÉDKIOLDÓK .............................................................................................................................. 190<br />

MOTOROS HAJTÁS, SEGÉDÉRINTKEZÕK .................................................................................... 191<br />

AJTÓKIVÁGÁS TAKARÓ, REDŐNY .................................................................................................. 192<br />

ÍVOLTÓ KAMRA BURKOLAT, FELERŐSÍTŐ KÉSZLET, CUBICLE BUS MODULOK .......................... 193<br />

PARAMETRIZÁLÁS, KOMMUNIKÁCIÓ .............................................................................................. 194


W MŰSZAKI ADATOK, MO <strong>MEGSZAKÍTÓK</strong><br />

TARTALOM<br />

MAXIMÁLIS FOLYAMATOS ÁRAM .................................................................................................... 195<br />

MO1 MEGSZAKÍTÓ .......................................................................................................................... 196<br />

MO2 MEGSZAKÍTÓ .......................................................................................................................... 198<br />

MO1 TERHELÉSKAPCSOLÓ ............................................................................................................ 202<br />

MO2 TERHELÉSKAPCSOLÓ .......................................................................................................... 204<br />

VÉDELMI EGYSÉGEK ...................................................................................................................... 206<br />

SEGÉDKAPCSOLÓ .......................................................................................................................... 207<br />

FESZÜLTSÉGKIOLDÓ, MO MOTOROS HAJTÁS ............................................................................ 208<br />

ÁRAMFELVÉTEL , MO1, MO2, MO3 BIZTONSÁGI TÁVOLSÁGOK.................................................... 209<br />

W MÉRETEK, MO <strong>MEGSZAKÍTÓK</strong><br />

MÉRETEK, AJTÓKIVÁGÁSOK ........................................................................................................ 210<br />

MO1 <strong>MEGSZAKÍTÓK</strong> ........................................................................................................................ 211<br />

MO2 <strong>MEGSZAKÍTÓK</strong> ........................................................................................................................ 213<br />

MO3 <strong>MEGSZAKÍTÓK</strong> ........................................................................................................................ 215<br />

MO1, MO2, MO3 MEGSZAKÍTÓ TARTOZÉKOK ................................................................................ 219<br />

W SZELEKTIVITÁS ÉS JELLEGGÖRBÉK<br />

MC/ MO <strong>MEGSZAKÍTÓK</strong> – ÁTTEKINTÉS ...................................................................................... 222<br />

SZELEKTIVITÁS, ELŐTÉT BIZTOSÍTÓK KISFESZÜLTSÉGŰ BERENDEZÉSEKBEN ........................ 222<br />

SZELEKTIVITÁS .............................................................................................................................. 224<br />

KIOLDÁSI JELLEGGÖRBÉK ............................................................................................................ 236


“Ha a munkát szívesen végezzük, akkor az nem is<br />

munka.”<br />

MC KOMPAKT <strong>MEGSZAKÍTÓK</strong> /<br />

TERHELÉSKAPCSOLÓK<br />

w TARTALOM<br />

Anders Jonas °<br />

Angström, fizikus<br />

MC <strong>MEGSZAKÍTÓK</strong> – ÁTTEKINTÉS .............................................. 2<br />

MC1 / 20 - 160A .......................................................................................... 8<br />

MC2 / 160 - 300A ........................................................................................ 24<br />

MC3 / 250 - 630A ........................................................................................ 44<br />

MC4 / 630 - 1600A .................................................................................... 62<br />

HIBAÁRAMKAPCSOLÓ KÜLSŐ ÁRAMVÁLTÓVAL ................ 78<br />

KOMMUNIKÁCIÓ ÉS ELEMZÉS ........................................................ 80<br />

MŰSZAKI ADATOK .................................................................................. 82<br />

MÉRETEK .................................................................................................... 104<br />

TERVEZÉSI, SZERELÉSI ÚTMUTATÓ ...................................... 139<br />

1


2<br />

MC <strong>MEGSZAKÍTÓK</strong> – ÁTTEKINTÉS<br />

W MC KOMPAKT <strong>MEGSZAKÍTÓK</strong><br />

Az MC megszakítók 16-2000A-ig négy építési nagyságban egységes, kompakt megszakító családot alkotnak. A kisebb<br />

áramerősségű tartományban található egy különleges kivitel, amely fáziskimaradás érzékelése révén motorvédelemre is<br />

alkalmas típus. A növelt megszakítóképességű kivitelek kielégítik az ipari felhasználás során jelentkező magasabb<br />

követelményeket. A megszakítók különféle hajtással rendelhetők: forgó vagy billenő kézi kapcsolós hajtás, motoros<br />

működtetés egyaránt választható. Munkaáramú és feszültségcsökkenési kioldó, földzárlatvédelem, hibaáramvédelem<br />

egészíti ki a lehetőségek sorát. Egyenfeszültségű alkalmazásokban a megszakítók a DC-3 kategória szerint<br />

alkalmazhatók. Az MC...-A típus a max. 750V üzemi feszültségű és 500A áramerősségű egyenáramú hálózatok ideális<br />

védelmi készüléke. Termomágneses kioldóegységek alkalmazásával lehetőség nyílik az üzemi- és hibaáramok tényleges<br />

effektív értékeinek pontos érzékelésére. A kettős megszakítású érintkező kialakítás lehetővé teszi a nagy zárlati<br />

energiájú hálózatok biztonsági leválasztását 70kA-ig.<br />

W TARTOZÉKOK, CSATLAKOZÓKAPCSOK<br />

A tartozékok a megszakító kezelő felülete felől, elölről könnyen<br />

beépíthetők, szerelési helyük független a megszakítók építési<br />

nagyságától. A segéd- illetve a hibajelző érintkező minden típusnál<br />

megegyezik. A vészleállító funkció vagy terheléskorlátozás<br />

elegánsan megvalósítható a munkaáramú vagy<br />

feszültségcsökkenési kioldó és az előresiető segédérintkezők<br />

alkalmazásával. A széles csatlakozókapocs választék nagy<br />

rugalmasságot biztosít, hogy a megszakító bármilyen bekötési<br />

követelménynek megfeleljen vagy az adott helyen alkalmazható<br />

legyen. Egyaránt használható réz vagy alumínium vezeték, kábel,<br />

merev vagy flexibilis, laminált gyűjtősín. A szerelhetőséget könnyíti,<br />

hogy az MC2 és MC3 megszakítóknál a csatlakozókapocs<br />

kiemelhető, hogy a vezeték felülről könnyen beköthető legyen.<br />

Burkoló elem segítségével a csatlakozókapcsok IP20-as<br />

védettségűvé alakíthatók át, biztosítva az ujj elleni érintés védelmét.<br />

W JELLEGGÖRBÉK EGYSZERŰ MEGJELENÍTÉSE, ÖSSZEHASONLÍTÁSA ÉS<br />

DOKUMENTÁLÁSA<br />

Kioldási idő<br />

A megfelelőségért a <strong>Schrack</strong> nem vállal felelősséget.<br />

A szavatosság ezáltal a szándékosság eseteinek kivételével<br />

kizárt.<br />

Kioldási jelleggörbék<br />

Kioldóáram (A)<br />

Általános adatok:<br />

Cégnév: <strong>Schrack</strong>-Technik<br />

Berendezés: Szivattyúelosztó<br />

Feld.: GHA<br />

Dátum: 2007. november 12.<br />

Hálózat: 440 V / 50 Hz<br />

A Microsoft Excelen alapuló “<strong>Schrack</strong> Curve Select” jelleggörbeprogram<br />

az MC és MO megszakítók, BE motorvédő kapcsolók és NH<br />

olvadó biztosítók jelleggörbéinek teljes mértékben skálázott grafikai<br />

megjelenítését szolgálja. A program célja az, hogy egy kiválasztott<br />

megszakító számtalan beállítási lehetőségei közül csupán a tényleges<br />

paramétereknek megfelelő kioldási görbét ábrázolja úgy, hogy a<br />

szelektivitás vizuális ellenőrzését tegye lehetővé a túlterhelési és zárlati<br />

tartományban, továbbá kezelje ezek egyszerű dokumentálási módját. A<br />

program az ábrázolással egyidejűleg támogatja a beállítási lehetőségek<br />

és határok ellenőrzését is.


W MC <strong>MEGSZAKÍTÓK</strong> - ÁTTEKINTÉS<br />

1. MC megszakító vagy<br />

terheléskapcsoló<br />

3. Csatlakozókapocs burkolat<br />

5. IPX2 ujj elleni érintés védelem<br />

6. Szorító kapocs alumíniumvezetőkhöz<br />

7. Sorkapocs<br />

8. Vezérlőáramkör csatlakozó kapocs<br />

9. Dugaszoló- vagy kocsizó egység<br />

10. DIN-sínre rögzíthető szerelőlap<br />

MC <strong>MEGSZAKÍTÓK</strong> – ÁTTEKINTÉS<br />

11. Hátsó csatlakozás<br />

12. Távtartó<br />

13. Segédérintkező<br />

16. Forgóhajtás ajtókuplunggal<br />

17. Tengelyhosszabbítás<br />

18. Forgóhajtás ajtóreteszeléssel<br />

19. Forgóhajtás<br />

20. Felirati tábla<br />

21. Előlap keret<br />

22. Motorhajtás<br />

23. Zárható billenőhajtás<br />

25. Kommunikációs modul (DMI)<br />

26. Adatcsatlakozó<br />

27. Pofibus csatlakozó<br />

28. Munkaáramú vagy feszültségcsökkenési<br />

kioldó<br />

29. Késleltetõ egység feszültségcsökkenési<br />

kioldóhoz<br />

3


4<br />

MC <strong>MEGSZAKÍTÓK</strong>– ÁTTEKINTÉS<br />

W MC <strong>MEGSZAKÍTÓK</strong> TÍPUSKULCS<br />

MEGNEVEZÉS<br />

ÉPÍTÉSI KAPCS.<br />

NAGYSÁG KÉPESSÉG<br />

415V<br />

1<br />

160 A-ig<br />

2<br />

300 A-ig<br />

3<br />

630 A-ig<br />

4<br />

2000 A-ig<br />

B<br />

Bázis 25 kA<br />

N<br />

Normál 50 kA<br />

H<br />

Magas 150 kA<br />

TÍPUS PÓLUSSZÁM VÉDELMI EGYSÉG NÉVLEGES ÁRAM<br />

20 A – 2000 A<br />

M C – –<br />

M C<br />

W SCHRACK INFO<br />

–<br />

Megszakító<br />

N<br />

Terheléskapcsoló<br />

távkioldható<br />

PN<br />

Terheléskapcsoló<br />

nem<br />

távkioldható<br />

X<br />

Tartozék<br />

–<br />

3 pólusú<br />

4<br />

4 pólusú<br />

–<br />

A<br />

Készülékvédelem,<br />

termomágneses<br />

A különböző típusokhoz tartozó rendelési számok megtalálhatók a cikkszám jegyzékben.<br />

A<br />

V<br />

M<br />

M<br />

E<br />

Készülékvédelem,<br />

elektronikus<br />

E<br />

Generátorvédelem,<br />

szelektív,<br />

elektronikus<br />

Motorvédelem,<br />

termomágneses<br />

E<br />

Motorvédelem,<br />

elektronikus


W MŰSZAKI ADATOK<br />

W SCHRACK INFO<br />

MC <strong>MEGSZAKÍTÓK</strong> – ÁTTEKINTÉS<br />

A négy építési nagyságban rendelkezésre álló MC kompakt megszakító család a 16-1600A névleges áramerősségű<br />

tartományban, terheléskapcsoló változattal kiegészítve biztosít átfogó kínálatot.<br />

MEGSZAKÍTÓ MC1 MC2 MC3 MC4<br />

Zárlati megszakítóképesség Icu = Ics 415 V-nál<br />

B 25 kA X X – –<br />

N 50 kA X X X X<br />

H 100/150 kA X/– X X X/–<br />

Névleges áram A-ben 15 – 160 15 – 300 125 – 630 315 – 1600<br />

Pólusszám 3/4 3/4 3/4 3/4<br />

Névleges feszültség V-ban 690 690 690 690<br />

Túlterhelési kioldó<br />

Termomágneses X X X –<br />

Elektronikus – X X X<br />

TERHELÉSKAPCSOLÓ MC1-PN/N MC2-PN/N MC3-PN/N MC4-PN/N<br />

Névleges áram A-ben 63 – 160 160 – 250 400 – 630 800 – 1600<br />

Pólusszám 3/4 3/4 3/4 3/4<br />

Névleges feszültség V-ban 690 690 690 690<br />

Méretek mm-ben<br />

Szélesség 90/120 105/140 140/185 210/280<br />

Magasság 145 184 275 401<br />

Mélység 68 103 120,5 138<br />

W SCHRACK INFO<br />

Az MC megszakító család a készülékek és tartozékaik azonos szerelési, kezelési módja által válik idő- és ezáltal<br />

költségtakarékos megoldássá. Munkaáramú és feszültségcsökkenési kioldó, földzárlatvédelem, hibaáramvédelem<br />

teszi széleskörűen felhasználhatóvá, így nyújt az MC sorozat megbízható készülék-, vezeték-, motor- és<br />

generátorvédelemet.<br />

5


6<br />

MC <strong>MEGSZAKÍTÓK</strong> – ÁTTEKINTÉS<br />

W TERMOMÁGNESES KIOLDÓ BEÁLLÍTÁSI ELŐÍRÁSAI - MC1, MC2<br />

W SCHRACK NFO<br />

1 TÚLTERHELÉSI KIOLDÓ Ir<br />

Beállítási tartomány: 0,8 - 1 x In<br />

2 AZONNALI ZÁRLATI KIOLDÓ Ii<br />

Az igen magas zárlati áramok fellépése esetén a hálózat károsodásának elkerülése illetve a kapcsoló saját védelme érdekében egy<br />

késleltetés nélküli, gyors működésű zárlati kioldó szükséges.<br />

Beállítási tartomány: készülék- és vezetékvédelem esetén 6 - 10 x In, motorvédelem esetén 8 - 15 x In<br />

W KÉSZÜLÉK- ÉS VEZETÉKVÉDELEM<br />

MC1 MC2 MC3 TÚLTERHELÉSI ZÁRLATI<br />

Iu /A Iu /A Iu /A KIOLDÓ Ir /A KIOLDÓ Ii /A<br />

20 20 0.8–1x In 350<br />

25 25 0.8–1x In 350<br />

32 32 0.8–1x In 350<br />

40 40 0.8–1x In 8–10x In<br />

50 50 0.8–1x In 6–10x In<br />

63 63 0.8–1x In 6–10x In<br />

80 80 0.8–1x In 6–10x In<br />

100 100 0.8–1x In 6–10x In<br />

125 125 0.8–1x In 6–10x In<br />

160 160 0.8–1x In MC1: 8x In / 6–10x In<br />

200 0.8–1x In<br />

250 0.8–1x In<br />

300 320 0.8–1x In<br />

400 0.8–1x In<br />

500 0.8–1x In<br />

W KÉSZÜLÉK-, VEZETÉK-. GENERÁTORVÉDELEM, SZELEKTÍV<br />

MC2 MC3 MC4 TÚLTERHELÉSI ZÁRLATI ZÁRLATI<br />

Iu /A Iu /A Iu /A KIOLDÓ Ir /A KIOLDÓ Isd /A KIOLDÓ Ii /A<br />

100 250 630 0.5–1x In 2–10x Ir 2–12x In<br />

160 400 800 0.5–1x In 2–10x Ir 2–12x In<br />

250 630 1000 0.5–1x In 2–10x Ir 2–12x In<br />

1250 0.5–1x In 2–10x Ir 2–12x In<br />

1600 0.5–1x In 2–10x Ir 2–12x In<br />

2000 0.5–1x In 2–6x Ir 2–8x Ir<br />

W MOTORVÉDELEM<br />

MC1 MC2 TÚLTERHELÉSI ZÁRLATI<br />

Iu /A Iu /A KIOLDÓ Ir /A KIOLDÓ Ii /A<br />

0.8–1x In<br />

0.8–1x In<br />

0.8–1x In<br />

350<br />

350<br />

10–14x In<br />

40 0.8–1x In 8–14x In<br />

50 0.8–1x In 8–14x In<br />

63 0.8–1x In 8–14x In<br />

80 0.8–1x In 8–14x In<br />

100 0.8–1x In MC1: 8–12.5x In<br />

MC2: 8–14x In<br />

125 0.8–1x In 8–14x In<br />

160 0.8–1x In 8–14x In<br />

200 0.8–1x In 8–14x In<br />

W ELEKTRONIKUS KIOLDÓ BEÁLLÍTÁSI ELŐÍRÁSAI - MC2, MC3, MC4<br />

W MOTORVÉDELEM<br />

MC2 MC3 TÚLTERHELÉSI ZÁRLATI<br />

Iu /A Iu /A KIOLDÓ Ir /A KIOLDÓ Ii /A<br />

90 0.5–1x In 2–14x Ir<br />

140 0.5–1x In 2–14x Ir<br />

220 220 0.5–1x In 2–14x Ir<br />

350 0.5–1x In 2–14x Ir<br />

450 0.5–1x In 2–14x Ir


MC <strong>MEGSZAKÍTÓK</strong>– ÁTTEKINTÉS<br />

W ELEKTRONIKUS KIOLDÓ BEÁLLÍTÁSI ELŐÍRÁSAI - MC2, MC3, MC4<br />

W SCHRACK INFO<br />

1 TÚLTERHELÉSI KIOLDÓ Ir<br />

A túlterhelési kioldó 13 fokozatban (0,5-tõl - 1 x In-ig) állítható be. A névleges áram (In) a beállított faktorral megszorozva a számított<br />

túlterhelési kioldási áramot (Ir) adja meg.<br />

2 IDŐKÉSLELTETÉS BEÁLLÍTÁSA tr<br />

Az elektronikus kioldók egy bimetall jeleggörbéjét utánozzák. Míg minden egyes mechanikus bimetall saját, meghatározott<br />

karakterisztikával rendelkezik, addig az elektronika által eltérő jelleggörbék (különböző időkésleltetéssel) képezhetők. Az időkésleltetés<br />

az a beállított időtartam, amelynek leteltével a megszakító 6 x Ir túlterhelés esetén kiold. Egy általános megszakító esetén a kioldás kb.<br />

8 - 10 másodperc után megtörténik. A beállításkor a következő értékek választhatók: tr = 2, 4, 6, 8, 10, 14, 17, 20 vagy ∞<br />

(túlterhelésvédelem nélkül). Általános felhasználásoknál tr = 10s a beállítandó érték.<br />

3 KÉSLELTETETT ZÁRLATI KIOLDÓ Isd<br />

A hálózatok szelektív kialakításához szelektív zárlati kioldó áll rendelkezésre. Ha a zárlati áram eléri a kioldó beállított megszólalási<br />

értékét (2 - 10 x Ir), a beállított késleltetési idő (tsd) letelte után a megszakító kiold.<br />

4 IDŐKÉSLELTETÉS tsd<br />

A zárlati kioldó megszólalási ideje 9 fokozatban állítható be 0 - 1000ms között.<br />

5 AZONNALI ZÁRLATI KIOLDÓ Ii<br />

Szelektív hálózatkalakítás mellett is az igen magas zárlati áramok fellépése miatt a hálózat károsodásának elkerülése, illetve a kapcsoló<br />

saját védelme érdekében késleltetés nélküli zárlati kioldó szükséges. Az azonnali zárlati kioldó megszólalási ideje 2 - 12 x In<br />

tartományban választható.<br />

6 I 2 t BEÁLLÍTÁS BE/KI<br />

Túlterhelés esetén a megszakító áramfüggő késleltetéssel old ki. Mihelyt a túláram a zárlati kioldó megszólalási értékét (Ii) meghaladja,<br />

a túlterhelési jelleggörbe hirtelen letörik. A kioldás a késleltetési idő letelte után a milliszekundum tartományban következik be. A<br />

jelleggörbében fellépő törés a szelektivitást veszélyezteti, ha aláosztott védelmi eszközként olvadó biztosító lett választva. Ezért az<br />

elektronika egy olyan megoldást nyújt, mely lehetővé teszi a kioldási idő megemelését (I 2 t = BE). Ezáltal a realizált kioldási időt a<br />

maximálisan átengedett termikus energia (I 2 t) határozza meg.<br />

7 FÖLDZÁRLATVÉDELEM Ig (OPCIONÁLIS)<br />

A földzárlatokat - melyek fellépésekor a zárlati kioldó nem szólal meg - a beállított földzárlatvédelem (Ig) felismeri és lekapcsolja. A<br />

megszólalási érték 0,3 - 1 x In között, beállítható időkésleltetéssel (tg) válaszható.<br />

8 IDŐKÉSLELTETÉS tg<br />

A földzárlatvédelmi kioldó időkésleltetésével (tg = 0 - 1000ms) földzárlat esetén a hibaforrás is szelektíven lekapcsolható.<br />

9 TÚLTERHELÉS JELZÉS<br />

A LED a megszakító kioldása előtt világít, amennyiben az elektronika a túlterhelést felismerte. A túlterhelési kioldási áram (Ir) 70%-ának<br />

elérésénél a LED állandóan világít, 100%-ától lassan, 120%-ától pedig gyorsan villog. A megszakító kioldási jelleggörbének megfelelő<br />

idő után lekapcsol.<br />

10<br />

ADATÁTVITELI CSATLAKOZÓ<br />

Az üzemi adatok számítógéppel vagy DMI-modullal történő lekérdezését, elemzését szolgálja. A DMI-modul (opcionális) lehetővé teszi<br />

az áramértékek kijelzését, kiértékelését és rögzítését. Intergrált motorindító funkciókkal rendelkezik, továbbá elektronikus kioldóval<br />

szerelt megszakítóknál biztosítja a parametrizálását és vezérlését. Opcionális buszcsatolóval automatizálási rendszerek (PLC)<br />

csatlakoztatása is lehetséges.<br />

7


8<br />

MC1 / 20 - 160A<br />

W 3 PÓLUSÚ MEGSZAKÍTÓ 160A-<strong>IG</strong> TERMOMÁGNESES KIOLDÓ-<br />

EGYSÉGGEL MC1B-A, MC1N-A, MC1H-A TÍPUSOK<br />

MC110231<br />

W SCHRACK INFO<br />

• Készülék- és kábelvédelemhez<br />

• Beállítható túlterhelési kioldó Ir: 0,8 – 1 x In (gyári beállítás: 0,8 x In)<br />

• Beállítható zárlati kioldó Ii: 6 – 10 x In (gyári beállítás: 6 x In);<br />

kivétel MC.-A40: 8 - 10 x In<br />

• Alapkivitel: szorítókapocs, csavaros csatlakozás külön rendelhető<br />

• Zárlati megszakítóképesség: 25, 50, 100kA / 415V 50/60Hz<br />

• Megfelel az IEC/EN 60947-2 szabványnak<br />

• Folyamatos terhelhetőség = névleges áram<br />

BEÁLLÍTÁSI TARTOMÁNY<br />

NÉVLEGES ÁRAM / TÚLTERHELÉSI ZÁRLATI TÍPUS RENDELÉSI SZÁM<br />

ZÁRLATI <strong>MEGSZAKÍTÓK</strong>ÉPESSÉG KIOLDÓ (A) KIOLDÓ (A)<br />

3 PÓLUSÚ, 25kA<br />

20A / 25kA 15…20 fix 350 MC1B-A20 MC120131<br />

25A / 25kA 20…25 fix 350 MC1B-A25 MC125131<br />

32A / 25kA 25…32 fix 350 MC1B-A32 MC132131<br />

40A / 25kA 32…40 320…400 MC1B-A40 MC140131<br />

50A / 25kA 40…50 300…500 MC1B-A50 MC150131<br />

63A / 25kA 50…63 380…630 MC1B-A63 MC163131<br />

80A / 25kA 63…80 480…800 MC1B-A80 MC180131<br />

100A / 25kA 80…100 600…1000 MC1B-A100 MC110131<br />

125A / 25kA 100…125 750…1250 MC1B-A125 MC112131<br />

160A / 25kA 125…160 fix 1280 MC1B-A160 MC116131<br />

3 PÓLUSÚ, 50kA<br />

20A / 50kA 15…20 fix 350 MC1N-A20 MC120231<br />

25A / 50kA 20…25 fix 350 MC1N-A25 MC125231<br />

32A / 50kA 25…32 fix 350 MC1N-A32 MC132231<br />

40A / 50kA 32…40 320…400 MC1N-A40 MC140231<br />

50A / 50kA 40…50 300…500 MC1N-A50 MC150231<br />

63A / 50kA 50…63 380…630 MC1N-A63 MC163231<br />

80A / 50kA 63…80 480…800 MC1N-A80 MC180231<br />

100A / 50kA 80…100 600…1000 MC1N-A100 MC110231<br />

125A / 50kA 100…125 750…1250 MC1N-A125 MC112231<br />

160A / 50kA 125…160 fix 1280 MC1N-A160 MC116231<br />

3 PÓLUSÚ, 100kA<br />

20A / 100kA 15…20 fix 350 MC1H-A20 MC120331<br />

25A / 100kA 20…25 fix 350 MC1H-A25 MC125331<br />

32A / 100kA 25…32 fix 350 MC1H-A32 MC132331<br />

40A / 100kA 32…40 320…400 MC1H-A40 MC140331<br />

50A / 100kA 40…50 300…500 MC1H-A50 MC150331<br />

63A / 100kA 50…63 380…630 MC1H-A63 MC163331<br />

80A / 100kA 63…80 480…800 MC1H-A80 MC180331<br />

100A / 100kA 80…100 600…1000 MC1H-A100 MC110331<br />

125A / 100kA 100…125 750…1250 MC1H-A125 MC112331<br />

160A / 100kA 125…160 fix 1280 MC1H-A160 MC116331<br />

A vastagon szedett rendelési szám raktári termék.


A vastagon szedett rendelési szám raktári termék.<br />

W SCHRACK INFO<br />

MC1 / 20 - 160A<br />

W 4 PÓLUSÚ MEGSZAKÍTÓ 160A-<strong>IG</strong> TERMOMÁGNESES KIOLDÓ-<br />

EGYSÉGGEL MC1B-4-A, MC1N-4-A, MC1H-4-A TÍPUSOK<br />

MC120141<br />

• Készülék- és kábelvédelemhez<br />

• 100% -os túlterhelés- és zárlatvédelem a 4. pólusban is<br />

• Beállítható túlterhelési kioldó Ir: 0,8 – 1 x In (gyári beállítás: 0,8 x In)<br />

• Beállítható zárlati kioldó Ii: 6 – 10 x In (gyári beállítás: 6 x In);<br />

kivétel MC.-A40: 8 - 10 x In<br />

• Alapkivitel: szorítókapocs, csavaros csatlakozás külön rendelhető<br />

• Zárlati megszakítóképesség: 25, 50, 100kA / 415V 50/60Hz<br />

• Megfelel az IEC/EN 60947-2 szabványnak<br />

• Folyamatos terhelhetőség = névleges áram<br />

BEÁLLÍTÁSI TARTOMÁNY<br />

NÉVLEGES ÁRAM / TÚLTERHELÉSI ZÁRLATI TÍPUS RENDELÉSI SZÁM<br />

ZÁRLATI <strong>MEGSZAKÍTÓK</strong>ÉPESSÉG KIOLDÓ (A) KIOLDÓ (A)<br />

4 PÓLUSÚ, 25kA<br />

20A / 25kA 15…20 fix 350 MC1B-4-A20 MC120141<br />

25A / 25kA 20…25 fix 350 MC1B-4-A25 MC125141<br />

32A / 25kA 25…32 fix 350 MC1B-4-A32 MC132141<br />

40A / 25kA 32…40 320…400 MC1B-4-A40 MC140141<br />

50A / 25kA 40…50 300…500 MC1B-4-A50 MC150141<br />

63A / 25kA 50…63 380…630 MC1B-4-A63 MC163141<br />

80A / 25kA 63…80 480…800 MC1B-4-A80 MC180141<br />

100A / 25kA 80…100 600…1000 MC1B-4-A100 MC110141<br />

125A / 25kA 100…125 750…1250 MC1B-4-A125 MC112141<br />

160A / 25kA 125…160 fix 1280 MC1B-4-A160 MC116141<br />

4 PÓLUSÚ, 50kA<br />

20A / 50kA 15…20 fix 350 MC1N-4-A20 MC120241<br />

25A / 50kA 20…25 fix 350 MC1N-4-A25 MC125241<br />

32A / 50kA 25…32 fix 350 MC1N-4-A32 MC132241<br />

40A / 50kA 32…40 320…400 MC1N-4-A40 MC140241<br />

50A / 50kA 40…50 300…500 MC1N-4-A50 MC150241<br />

63A / 50kA 50…63 380…630 MC1N-4-A63 MC163241<br />

80A / 50kA 63…80 480…800 MC1N-4-A80 MC180241<br />

100A / 50kA 80…100 600…1000 MC1N-4-A100 MC110241<br />

125A / 50kA 100…125 750…1250 MC1N-4-A125 MC112241<br />

160A / 50kA 125…160 fix 1280 MC1N-4-A160 MC116241<br />

4 PÓLUSÚ, 100kA<br />

20A / 100kA 15…20 fix 350 MC1H-4-A20 MC120341<br />

25A /100kA 20…25 fix 350 MC1H-4-A25 MC125341<br />

32A / 100kA 25…32 fix 350 MC1H-4-A32 MC132341<br />

40A / 100kA 32…40 320…400 MC1H-4-A40 MC140341<br />

50A / 100kA 40…50 300…500 MC1H-4-A50 MC150341<br />

63A / 100kA 50…63 380…630 MC1H-4-A63 MC163341<br />

80A / 100kA 63…80 480…800 MC1H-4-A80 MC180341<br />

100A / 100kA 80…100 600…1000 MC1H-4-A100 MC110341<br />

125A / 100kA 100…125 750…1250 MC1H-4-A125 MC112341<br />

160A / 100kA 125…160 fix 1280 MC1H-4-A160 MC116341<br />

9


10<br />

MC1 / 20 - 160A<br />

W 3 PÓLUSÚ MEGSZAKÍTÓ, MOTORVÉDELEM 100A-<strong>IG</strong><br />

TERMOMÁGNESES KIOLDÓEGYSÉGGEL,MC1B-M, MC1N-M TÍPUSOK<br />

MC110236<br />

W SCHRACK INFO<br />

• Beállítható túlterhelési kioldó Ir: 0,8 – 1 x In (gyári beállítás: 0,8 x In);<br />

fáziskiesés-érzékeléssel, kioldási osztály 10 A (2s < Tp ≤ 10s)<br />

• Beállítható zárlati kioldó Ii: 8 – 14 x In (gyári beállítás: 12 x In);<br />

kivétel MC1.-M100: 8 - 12,5 x In (gyári beállítás 12 x In)<br />

• Alapkivitel: szorítókapocs, csavaros csatlakozás külön rendelhető<br />

• Zárlati megszakítóképesség: 25, 50kA / 415V 50/60Hz<br />

• Megfelel az IEC/EN 60947-2 és az IEC/EN 60947-2 szabványnak<br />

• Az AC3 alkalmazási kategória valamennyi követelményét teljesíti 400V AC<br />

feszültségnél<br />

BEÁLLÍTÁSI TARTOMÁNY<br />

NÉVLEGES ÁRAM / TÚLTERHELÉSI ZÁRLATI TÍPUS RENDELÉSI SZÁM<br />

ZÁRLATI <strong>MEGSZAKÍTÓK</strong>ÉPESSÉG KIOLDÓ (A) KIOLDÓ (A)<br />

3 PÓLUSÚ, 25kA<br />

40A / 25kA 18,5 36 32…40 320…560 MC1B-M40 MC140136<br />

50A / 25kA 22 41 40…50 400…700 MC1B-M50 MC150136<br />

63A / 25kA 30 55 50…63 504…882 MC1B-M63 MC163136<br />

80A / 25kA 37 68 63…80 640…1120 MC1B-M80 MC180136<br />

100A / 25kA 55 99 80…100 800…1250 MC1B-M100 MC110136<br />

3 PÓLUSÚ, 50kA<br />

40A / 50kA 18,5 36 32…40 320…560 MC1N-M40 MC140236<br />

50A / 50kA 22 41 40…50 400…700 MC1N-M50 MC150236<br />

63A / 50kA 30 55 50…63 504…882 MC1N-M63 MC163236<br />

80A / 50kA 37 68 63…80 640…1120 MC1N-M80 MC180236<br />

100A / 50kA 55 99 80…100 800…1250 MC1N-M100 MC110236<br />

A vastagon szedett rendelési szám raktári termék.


W TERHELÉSKAPCSOLÓ 160A-<strong>IG</strong>,<br />

MC1-PN, MC1-PN-4, MC1-N, MC1-N-4 TÍPUSOK<br />

MC112044<br />

A vastagon szedett rendelési szám raktári termék.<br />

MC1 / 20 - 160A<br />

NÉVLEGES ÁRAM MAX. ELÕBIZTOSÍTÓ (gL) TÍPUS RENDELÉSI SZÁM<br />

3 PÓLUSÚ, NEM TÁVKIOLDHATÓ<br />

63A 125 A MC1-PN-63 MC163034<br />

100A 125 A MC1-PN-100 MC110034<br />

125A 125 A MC1-PN-125 MC112034<br />

160A 160 A MC1-PN-160 MC116034<br />

4 PÓLUSÚ, NEM TÁVKIOLDHATÓ<br />

63A 125 A MC1-PN-4-63 MC163044<br />

100A 125 A MC1-PN-4-100 MC110044<br />

125A 125 A MC1-PN-4-125 MC112044<br />

160A 160 A MC1-PN-4-160 MC116044<br />

3 PÓLUSÚ, TÁVKIOLDHATÓ<br />

63A 125 A MC1-N-63 MC163035<br />

100A 125 A MC1-N-100 MC110035<br />

125A 125 A MC1-N-125 MC112035<br />

160A 160 A MC1-N-160 MC116035<br />

4 PÓLUSÚ, TÁVKIOLDHATÓ<br />

W SCHRACK INFO<br />

• Folyamatos terhelhetőség 160 A-ig<br />

• Kioldóegységet nem tartalmaz<br />

• MC1-PN.. 1 - 0 állás, nem távkioldható<br />

• MC1-N.. 1 - + - 0 állás, távkioldható munkaáramú / feszültségcsökkenési kioldóval vagy<br />

távműködtethető motorral, kioldásjelző segédérintkező beépíthető<br />

• Alapkivitel: szorítókapocs, csavaros csatlakozás külön rendelhető<br />

• Megfelel az IEC/EN 60204 és a VDE 0113 szerinti főkapcsoló jellemzőknek a<br />

kényszerkapcsolatot is beleértve<br />

• Megfelel az IEC/EN 60947-3 és a VDE 0660 szerinti leválasztási jellemzőknek<br />

• Érintés elleni védelem a VDE 0160: 100. rész szerint<br />

• Megfelel az IEC/EN 60947-2 szabványnak<br />

• Folyamatos terhelhetőség = névleges áram<br />

• Névleges zárlati bekapcsolóképesség: Icm 2,8 kA<br />

• Zárlati szilárdság (1s): Icw 2 kA<br />

63A 125 A MC1-N-4-63 MC163045<br />

100A 125 A MC1-N-4-100 MC110045<br />

125A 125 A MC1-N-4-125 MC112045<br />

160A 160 A MC1-N-4-160 MC116045<br />

11


12<br />

MC1 / 20 - 160A<br />

W HIBAÁRAMKIOLDÓ EGYSÉG,<br />

MC1-N-XFI.R, MC1-N-4-XFI.R, MC1-N-XFI.U, MC1-N-4-XFI.U TÍPUSOK<br />

MC194608<br />

W SCHRACK INFO<br />

• Egy- és háromfázisú rendszerben alkalmazható<br />

• Lüktetőegyenáram érzékeny<br />

• 3 és 4 pólusú MC1.. megszakítóhoz és MC1-N terheléskapcsolóhoz<br />

• Működési feszültség tartomány: Ue = 200 – 415V 50/60Hz<br />

• Megfelel az IEC/EN 60947-2 szabványnak<br />

• Hozzáépítés alulról 100, oldalról 125A-ig<br />

W MŰSZAKI ADATOK<br />

• 30mA névleges hibaáram esetén a késleltetési idő 10ms<br />

• Hibajelzés a készüléken található sárga LED segítségével a névleges hibaáram 30%-ánál nagyobb hibaáram<br />

esetén<br />

• Hibajelző segédérintkező (max. kettő) beszerelhető, záró - MM216376, nyitó - MM216378 (lásd a 13. oldalon), a RESET<br />

gombbal visszaállíthatók<br />

• Amennyiben hibajelző segédérintkezőt hibaáramkapcsolóban használunk, akkor a nyitóérintkező<br />

záróérintkezőként, míg a záróérintkező nyitóérintkezőként működik.<br />

• Az MC1-XFI...U típus nem használható munkaáramú- és feszültségcsökkenési kioldóval valamint előresiető<br />

segédérintkezővel<br />

• A névleges zárlati megszakítóképességet a beépített MC1 megszakító, MC1-N terheléskapcsló esetén az<br />

előtétbiztosító határozza meg.<br />

TÍPUSHOZ MÉRÉSI HIBAÁRAM (I Dn ) KÉSLELTETÉSI IDÕ (ms) TÍPUS RENDELÉSI SZÁM<br />

3 PÓLUSÚ, HOZZÁÉPÍTÉS JOBBRÓL 160 A-<strong>IG</strong><br />

MC1-N 0.03 10 MC1-XFI30R MC194603<br />

MC1-N 0.3 10 MC1-XFI300R MC194604<br />

MC1-N 0.03-0.1-0.3-0.5-1-3 10, 60, 150, 300, 450 MC1-XFIR MC194605<br />

4 PÓLUSÚ, HOZZÁÉPÍTÉS JOBBRÓL 160 A-<strong>IG</strong><br />

MC1-4 / MC1-N-4 0.03 10 MC1-4-XFI30R MC194606<br />

MC1-4 / MC1-N-4 0.3 10 MC1-4-XFI300R MC194607<br />

MC1-4 / MC1-N-4 0.03-0.1-0.3-0.5-1-3 10, 60, 150, 300, 450 MC1-4-XFIR MC194608<br />

3 PÓLUSÚ, HOZZÁÉPÍTÉS ALULRÓL 100 A-<strong>IG</strong><br />

MC1-N 0.03 10 MC1-XFI30U MC194609<br />

MC1-N 0.3 10 MC1-XFI300U MC194610<br />

MC1-N 0.03-0.1-0.3-0.5-1-3 10, 60, 150, 300, 450 MC1-XFIU MC194611<br />

4 PÓLUSÚ, HOZZÁÉPÍTÉS ALULRÓL 100 A-<strong>IG</strong><br />

MC1-4 / MC1-N-4 0.03 10 MC1-4-XFI30U MC194612<br />

MC1-4 / MC1-N-4 0.3 10 MC1-4-XFI300U MC194613<br />

MC1-4 / MC1-N-4 0.03-0.1-0.3-0.5-1-3 10, 60, 150, 300, 450 MC1-4-XFIU MC194614<br />

A vastagon szedett rendelési szám raktári termék.


W ÁLLÁS- ÉS HIBAJELZŐ SEGÉDÉRINTKEZŐK,<br />

M22 TÍPUS<br />

MM216378<br />

MC199432<br />

W SCHRACK INFO<br />

Maximális beépíthetőség a segédérintkezőkkel: 1db előresiető állásjelző segédérintkező<br />

A vastagon szedett rendelési szám raktári termék.<br />

MC1 / 20 - 160A<br />

W SCHRACK INFO<br />

• A főérintkezőkkel egyszerre kapcsol, jelzési és<br />

reteszelési feladatok ellátására<br />

• Hibajelző segédérintkező jelzés: munkaáramú,<br />

feszültségcsökkenési, túlterhelési és zárlati kioldóval történő<br />

kioldás esetén<br />

W MŰSZAKI ADATOK<br />

Terhelhetőség: AC15: 4A / 230V AC<br />

DC13: 3A / 24V DC<br />

W SCHRACK INFO<br />

A hibajelző segédérintkező megegyezik az állásjelző segédérintkezővel. A funkcióját az dönti el, hogy melyik<br />

segédérintkező pozícióba helyezzük el a megszakítóban (a hibajelző segédérintkező a baloldalra kerül)<br />

Maximális beépíthetőség: 1db állásjelző és 1db hibajelző segédérintkező<br />

LEÍRÁS TÍPUS RENDELÉSI SZÁM<br />

1 záró segédérintkezõ csavaros sorozatkapoccsal M22-K10 MM216376<br />

1 nyitó segédérintkezõ csavaros sorozatkapoccsal M22-K01 MM216378<br />

2 záró segédérintkezõ rugós sorozatkapoccsal M22-CK20 MM107898<br />

2 nyitó segédérintkezõ rugós sorozatkapoccsal M22-CK02 MM107899<br />

1 nyitó és 1 záró segédérintkezõ rugós sorozatkapoccsal M22-CK11 MM107940<br />

W ELŐRESIETŐ SEGÉDÉRINTKEZŐ,<br />

MC1-XHIVL TÍPUS<br />

W SCHRACK INFO<br />

Reteszelési és terhelésleválasztási feladatokhoz.<br />

W MŰSZAKI ADATOK<br />

• Előresietés be- és kikapcsolásnál (kézi működtetés): kb. 20ms<br />

• Nem kombinálható MC1-XA... munkaáramú kioldóval és MC1-XU...<br />

feszültségcsökkenési kioldóval<br />

• Terhelhetőség: AC15: 4A / 230V AC<br />

DC13: 3A / 24V DC<br />

LEÍRÁS TÍPUS RENDELÉSI SZÁM<br />

Előresiető segédérintkező, 2 záró, 3m-es vezetékkel MC1-XHIVL MC199432<br />

13


14<br />

MC1 / 20 - 160A<br />

W FESZÜLTSÉGCSÖKKENÉSI KIOLDÓ,<br />

MC1-XUL TÍPUS<br />

MC199471<br />

FESZÜLTSÉG KIVITEL TÍPUS RENDELÉSI SZÁM<br />

24V AC 3m-es csatlakozó vezetékkel MC1-XUL24AC MC199462<br />

24V DC 3m-es csatlakozó vezetékkel MC1-XUL24DC MC199481<br />

208 - 240V AC 3m-es csatlakozó vezetékkel MC1-XUL208-240AC MC199471<br />

380 - 440V AC 3m-es csatlakozó vezetékkel MC1-XUL380-440AC MC199473<br />

Egyéb feszültségszintek külön kérésre.<br />

MC199565<br />

W SCHRACK INFO<br />

• MC megszakító / MC-N terheléskapcsoló késleltetés nélküli<br />

kikapcsolása a működtető feszültség csökkenése esetén<br />

• Kikapcsolási tartomány: 0,35 - 0,7 x Us<br />

• Vészkikapcsoló készülékek használata esetén vészleállító<br />

nyomógombbal történő működtetéshez<br />

W SCHRACK INFO<br />

Ha a feszültségcsökkenési kioldó feszültségmentes, akkor ez a bekapcsolási kísérletek esetén a megszakító<br />

főérintkezőinek záródását biztonságosan megakadályozza. Feszültségcsökkenési kioldó nem használható együtt<br />

munkaáramú kioldóval vagy előresiető segédérintkezővel.<br />

W FESZÜLTSÉGCSÖKKENÉSI KIOLDÓ KÉT ELŐRESIETŐ SEGÉDÉRINTKEZŐ-<br />

VEL, MC1-XUHIVL TÍPUS<br />

FESZÜLTSÉG KIVITEL TÍPUS RENDELÉSI SZÁM<br />

208 - 240V AC 3m-es csatlakozó vezetékkel MC1-XUHIVL230V MC199565<br />

380 - 440V AC 3m-es csatlakozó vezetékkel MC1-XUHIVL400VAC MC199567<br />

Egyéb feszültségszintek külön kérésre.<br />

W SCHRACK INFO<br />

• Két előresiető segédérintkezővel<br />

• Főkapcsoló / vészkikapcsoló alkalmazásoknál a feszültségcsökkenési<br />

kioldó előresiető kapcsolásához és reteszelési és terhelésleválasztási<br />

kapcsolásokhoz<br />

• Egyéb feszültségszintek és csatlakozási módok külön kérésre<br />

W SCHRACK INFO<br />

Ha a feszültségcsökkenési kioldó feszültségmentes, akkor ez a bekapcsolási kísérletek esetén a megszakító<br />

főérintkezőinek záródását biztonságosan megakadályozza. Előresietés be- és kikapcsolásnál (20ms).<br />

Feszültségcsökkenési kioldó nem használható együtt munkaáramú kioldóval vagy előresiető segédérintkezővel<br />

(MC1-HHIV).<br />

A vastagon szedett rendelési szám raktári termék.


MC196154 MC191607<br />

A vastagon szedett rendelési szám raktári termék.<br />

MC1 / 20 - 160A<br />

W FESZÜLTSÉGCSÖKKENÉSI KIOLDÓ, KIKAPCSOLÁS KÉSLELTETÉS-<br />

SEL, MC-UVU, MC-XUVL TÍPUSOK<br />

W MŰSZAKI ADATOK<br />

• Időkésleltetés beállítható: 70 ms – 4 s<br />

• Külső kiegészítõ kondenzátorral növelhető:<br />

30.000 mF ≥ 35V 8s-ig<br />

90.000 mF ≥ 35V 16s-ig<br />

• Speciális MC1-XUVL típusú kioldó szükséges.<br />

W SCHRACK INFO<br />

• Amennyiben a feszültségkiesés ideje<br />

kevesebb, mint a beállított késleltetés<br />

ideje, a megszakító vagy a terheléskapcsoló<br />

nem old ki.<br />

MEGNEVEZÉS TÍPUS RENDELÉSI SZÁM<br />

Időkésleltető egység MC-UVU MC190154<br />

Speciális feszültségcsökkenési kioldó időkésleltető egységhez, MC1 MC1-XUVL MC191607<br />

W MUNKAÁRAMÚ KIOLDÓ<br />

MC1-XAL TÍPUS<br />

MC199744<br />

• Nem használható együtt MC1-XA munkaáramú kioldóval<br />

vagy MC1-XHIV előresiető segédérintkezővel.<br />

• Időkésleltető egység rögzítése csavaros vagy DIN sínes<br />

• Feszültség: 24V AC/DC<br />

380-440V AC<br />

480-550V AC<br />

W SCHRACK INFO<br />

• Megszakító kioldása feszültség impulzus vagy folyamatos feszültség<br />

rákapcsolása esetén<br />

W MŰSZAKI ADATOK<br />

Ha a munkaáramú kioldón feszültség van, akkor ez a bekapcsolási<br />

kísérletek esetén a megszakító főérintkezőinek záródását biztonságosan<br />

megakadályozza. Munkaáramú kioldó nem használható együtt<br />

feszültségcsökkenési kioldóval vagy előresiető segédérintkezővel<br />

(MC1-XHIV).<br />

FESZÜLTSÉG KIVITEL TÍPUS RENDELÉSI SZÁM<br />

24V AC/DC 3m-es csatlakozó vezetékkel MC1-XAL24AC/DC MC199736<br />

208 - 250V AC/DC 3m-es csatlakozó vezetékkel MC1-XAL230AC/DC MC199744<br />

110-130V AC/DC 3m-es csatlakozó vezetékkel MC1XAL110AC/DC MC199742<br />

15


16<br />

MC1 / 20 - 160A<br />

W MECHANIKUS RETESZ MC1 MEGSZAKÍTÓHOZ<br />

MC191581 + MC191585<br />

W KÉZI HAJTÁS MC1 MEGSZAKÍTÓHOZ<br />

MC190125<br />

W MŰSZAKI ADATOK<br />

MC190131<br />

W SCHRACK INFO<br />

Kézi hajtás vagy ajtókuplungos kézi hajtás külön rendelendő!<br />

Motoros hajtással vagy előlapkerettel nem kombinálható!<br />

Mechanikus reteszelés kialakításához legalább 2 reteszelő egység szükséges.<br />

Lehetséges kombinációkat és reteszelési változatokat lásd a 142. oldalon, a bowden<br />

külön rendelendő.<br />

LEÍRÁS TÍPUS RENDELÉSI SZÁM<br />

Mechanikus reteszelés MC1-XMV MC191581<br />

Bowden, 225mm MC-XBZ225 MC191585<br />

Bowden, 600mm MC-XBZ600 MC191586<br />

Bowden, 1000mm MC-XBZ1000 MC191587<br />

W SCHRACK INFO<br />

• Elõlapkerettel kombinálható<br />

Az alábbi kialakítások elérhetőek:<br />

MC.-XDV<br />

Ki helyzetben lakatolható, max. 3 lakattal, fekete / szürke<br />

MC.-XDVR<br />

Ki helyzetben lakatolható, max. 3 lakattal, piros/sárga<br />

MC.-XDTV<br />

Ki helyzetben és módosítás után Be helyzetben is lakatolható, fekete / szürke, ajtóreteszeléssel<br />

MC.-XDTVR<br />

Ki helyzetben lakatolható, piros/sárga, ajtóreteszeléssel<br />

Ajtóreteszeléses kivitel:<br />

• Előlapkeret ajtóreteszeléssel együtt szállítva<br />

• Kézi hajtás 90°-kal elforgatható, a megszakító vízszintes felszereléséhez<br />

• Be helyzetben a reteszelés kívülről kiiktatható egy 1mm átmérőjű tengellyel<br />

• Lakatolt Ki és Be helyzetben nem kiiktatható a reteszelés<br />

• Az ajtó Ki helyzetben nyitható<br />

• Csak az ajtó zárása után kapcsolható be<br />

LEÍRÁS TÍPUS RENDELÉSI SZÁM<br />

Kézi hajtás, MC1, fekete/szürke MC1-XDV MC190125<br />

Kézi hajtás, MC1, piros/sárga MC1-XDVR MC190135<br />

Kézi hajtás, ajtóreteszeléssel, MC1, fekete/szürke MC1-XDTV MC190131<br />

Kézi hajtás, ajtóreteszeléssel, MC1, piros/sárga MC1-XDTVR MC190142<br />

A vastagon szedett rendelési szám raktári termék.


A vastagon szedett rendelési szám raktári termék.<br />

MC1 / 20 - 160A<br />

W KÉZI HAJTÁS, AJTÓKUPLUNGOS KIVITEL, MC1 MEGSZAKÍTÓHOZ<br />

MC190166 - Forgóhajtás<br />

W SCHRACK INFO<br />

MC190166 - Csatolórész MC190166 - Forgókar<br />

• Komplett egység forgóhajtással és kuplung elemekkel együtt<br />

• Védettség: IP66<br />

• Kézi hajtás 90°kal elforgatható, a megszakító vízszintes felszereléséhez<br />

• Ajtóreteszeléses kivitel<br />

• Lakatolt Ki és Be helyzetben nem kiiktatható a reteszelés<br />

• Módosítás után lehetséges, hogy a Be helyzet ne legyen reteszelt, mert kívülről kiiktatható a reteszelés egy<br />

csavarhúzó segítségével<br />

• Az ajtó Ki helyzetben nyitható<br />

• Külsõ figyelmeztetõ tábla / jelölés felpattintható<br />

• A hosszabbítótengelyt külön kell megrendelni!<br />

W MŰSZAKI ADATOK<br />

Az alábbi kialakítások elérhetőek:<br />

MC.-XTVD<br />

Ki helyzetben lakatolható, ajtóreteszeléssel, max. 3 lakattal, fekete/szürke<br />

MC.-XTVDV<br />

Ki helyzetben és módosítás után Be helyzetben is lakatolható (a forgókaron és a megszakítón is),<br />

ajtóreteszeléssel, max. 3 lakattal, fekete/szürke<br />

MC.-XTVDVR<br />

Ki helyzetben lakatolható (a forgókaron és a megszakítón is), ajtóreteszeléssel, max. 3 lakattal, piros/sárga<br />

LEÍRÁS TÍPUS RENDELÉSI SZÁM<br />

Kézi hajtás ajtóra, MC1, Ki helyzetben lakatolható, ajtóreteszeléssel, fekete/szürke MC1-XTVD MC190166<br />

Kézi hajtás ajtóra, MC1, Ki és Be helyzetben lakatolható, ajtóreteszeléssel, fekete/szürke MC1-XTVDV MC190172<br />

Kézi hajtás ajtóra, MC1, Ki helyzetben lakatolható, ajtóreteszeléssel, piros/sárga MC1-XTVDVR MC190178<br />

W TENGELY, MC1 MEGSZAKÍTÓHOZ<br />

MC190191<br />

W SCHRACK INFO<br />

• 400 vagy 600mm-es mélységű szekrényekhez<br />

• Kívánt hosszúságra vágható<br />

LEÍRÁS SZEKRÉNY MÉLYSÉG TÍPUS RENDELÉSI SZÁM<br />

Tengely, MC1, max. 400mm max. 400 mm MC1/2-XV4 MC191232<br />

Tengely, MC1, max.600mm max. 600 mm MC1/2-XV6 MC190191<br />

17


18<br />

MC1 / 20 - 160A<br />

W SZORÍTÓKAPOCS, MC1 MEGSZAKÍTÓHOZ<br />

MC190015<br />

W SCHRACK INFO<br />

• Alapkivitelben az összes MC1 megszakítót, MC1-PN és<br />

MC1-N terheléskapcsolót szorítókapoccsal szállítjuk<br />

• Csavaros csatlakozású készülékek átalakításához<br />

• A készlet csak egy oldalra való csatlakozókat tartalmaz<br />

• A megszakítóházon belülre szerelendő<br />

LEÍRÁS TÍPUS RENDELÉSI SZÁM<br />

Szorítókapocs 160A-ig, MC1 (a készlet 3db-ot tartalmaz) MC1-160-XKC MC190015<br />

Szorítókapocs 160A-ig, MC1-4 (a készlet 4db-ot tartalmaz) MC1-160-4-XKC MC197075<br />

W CSAVAROS CSATLAKOZÁS, MC1 MEGSZAKÍTÓHOZ<br />

MC190019<br />

W SCHRACK INFO<br />

• A készlet 3 vagy 4 pólusú készülékekhez tartalmaz egy<br />

oldalra való csatlakozókat<br />

• A megszakítóházoz kívül szerelendő<br />

• MC.-XKSA kapocsburkolat használható<br />

LEÍRÁS TÍPUS RENDELÉSI SZÁM<br />

Csavaros csatlakozás, MC1 (a készlet 3db-ot tartalmaz) MC1-XKS MC190019<br />

Csavaros csatlakozás, MC1-4 (a készlet 4db-ot tartalmaz) MC4-4-XKC MC196725<br />

W TUNNELKAPOCS, MC1 MEGSZAKÍTÓHOZ<br />

W SCHRACK INFO<br />

• A készlet csak egy oldalra való csatlakozókat tartalmaz<br />

• A kapcsokba a főáramkör mellett vezérlőáramkör is<br />

csatlakoztatható<br />

• Beköthető vezérlő rézvezeték minden kapocsba<br />

sodrott mm2 : 1 x (0,75 - 2,5)<br />

MC196730<br />

2 x (0,75 - 1,5)<br />

• A maximális átmérő csak sodrott, érvéghüvely nélküli kábelre<br />

vonatkozik<br />

• MC1(-4)-XKSA kapocsburkolat használata kötelező<br />

W MŰSZAKI ADATOK<br />

(a készlet része)<br />

• Réz és alumínium kábelekhez<br />

• A burkolat a készlet része<br />

• Körszelvényű sodrott / szektorszelvényű sodrott kábelekhez<br />

• Hajlékony és nagyon hajlékony kábelek esetén érvéghüvely használata szükséges<br />

LEÍRÁS TÍPUS RENDELÉSI SZÁM<br />

Tunnelkapocs, 95 mm 2 , MC1 (a készlet 3db-ot tartalmaz) MC1-XKA MC196730<br />

Tunnelkapocs, 95 mm 2 , MC1-4 (a készlet 4db-ot tartalmaz) MC1-4-XKA MC196731<br />

A vastagon szedett rendelési szám raktári termék.


W HÁTSÓ CSATLAKOZÁS, MC1 MEGSZAKÍTÓHOZ<br />

MC196734<br />

A vastagon szedett rendelési szám raktári termék.<br />

W SCHRACK INFO<br />

MC1 / 20 - 160A<br />

• A készlet 3 vagy 4 pólusú készülékekhez tartalmaz egy oldalra való csatlakozókat<br />

LEÍRÁS TÍPUS RENDELÉSI SZÁM<br />

Hátsó csatlakozás, MC1 (a készlet 3db-ot tartalmaz) MC1-XKR MC196734<br />

Hátsó csatlakozás, MC1-4 (a készlet 4db-ot tartalmaz) MC1-4-XKR MC196737<br />

W VEZÉRLŐÁRAMKÖR KAPOCS, MC1 MEGSZAKÍTÓHOZ<br />

MC196739<br />

W SCHRACK INFO<br />

• A készlet két csatlakozót tartalmaz felül vagy alul elhelyezve, 3 vagy 4 pólusú<br />

készülékhez<br />

• A tunnelkapocs tartalmazza<br />

• Beköthető rézvezeték<br />

sodrott, mm2: 1 x (0,75 - 2,5)<br />

2 x (0,75 - 1,5)<br />

LEÍRÁS TÍPUS RENDELÉSI SZÁM<br />

Vezérlőáramkör kapocs, szorítókapocshoz, MC1 MC-XSTK MC196739<br />

Vezérlőáramkör kapocs, csavaros csatlakozáshoz, MC1 MC1-XSTS MC190150<br />

W KAPOCSBURKOLAT, MC1 MEGSZAKÍTÓHOZ<br />

MC190021<br />

W SCHRACK INFO<br />

• Vétlen érintés elleni védelem kábelsarus, sínes csatlakozás esetén<br />

• A készlet 3 vagy 4 pólusú készülékhez tartalmaz egy oldalra való csatlakozó burkolatot<br />

• Védettség elölről, oldalról, hátulról IP4X<br />

• Védettség csatlakozó oldal felől IP1X<br />

• Tunnelkapocs esetén a burkolat a készlet része<br />

LEÍRÁS TÍPUS RENDELÉSI SZÁM<br />

Kapocsburkolat, 3 pólusú, MC1z MC1-XKSA MC190021<br />

Kapocsburkolat, 4 pólusú, MC1-4 MC1-4-XKSA MC196741<br />

W CSATLAKOZÁS TAKARÓ, KITÖRHETŐ, CSATLAKOZÓ KAPCSOKHOZ,<br />

MC1 MEGSZAKÍTÓHOZ<br />

MC190780<br />

W SCHRACK INFO<br />

• Csatlakozás takaró, kitörhető<br />

LEÍRÁS TÍPUS RENDELÉSI SZÁM<br />

Csatlakozás takaró, 3 pólusú, MC1 MC1-XKSFA MC190780<br />

Csatlakozás takaró, 4 pólusú, MC1-4 MC1-4-XKSFA MC196781<br />

19


20<br />

MC1 / 20 - 160A<br />

W IP2X UJJAL ÉRINTÉS ELLENI VÉDELEM KÖZVETLENÜL AZ MC1<br />

MEGSZAKÍTÓRA SZERELVE<br />

MC196744 MC196748<br />

W SCHRACK INFO<br />

• Az érintés elleni védelem növelése IP2X védettségre<br />

• A csatlakozótér érintés elleni védelme a kábelek<br />

csatlakozásakor<br />

• Az MC1-XIPA és az MC1-4-XIPA csak a kapocsburkolattal<br />

együtt használható<br />

• A készlet egy oldal takarását biztosítja<br />

LEÍRÁS TÍPUS RENDELÉSI SZÁM<br />

SZORÍTÓKAPOCSHOZ<br />

Ujjal érintés elleni védelem, 3 pólusú, MC1 MC1-XIPK MC196744<br />

Ujjal érintés elleni védelem, 4 pólusú, MC1-4 MC1-4-XIPK MC196745<br />

KAPOCSBURKOLATHOZ<br />

Ujjal érintés elleni védelem, 3 pólusú, MC1 MC1-XIPA MC196748<br />

Ujjal érintés elleni védelem, 4 pólusú, MC1-4 MC1-4-XIPA MC196749<br />

W MŰANYAG TOKOZAT, XCI TÍPUS<br />

MC191522<br />

W SCHRACK INFO<br />

• Szorítókapoccsal rendelkező megszakítókhoz, közvetlen kábel csatlakozáshoz<br />

• Ajtókuplungos kézi hajtással<br />

• Komplett, minden szükséges alkatrészt tartalmaz<br />

• Védettség: IP65<br />

W MŰSZAKI ADATOK<br />

Megszakítók és terheléskapcsolók beszerelésére alkalmas egyedileg felszerelhető tokozatok, alsó és felső<br />

kábelbevezetéssel. Tartalmazza a falra történő felszereléshez szükséges eszközöket. Zárlatállóság 415V 50/60Hz<br />

esetén 10kA. Nem használható együtt motoros hajtással, dugaszolható illetve kocsizható megszakítókkal. Szigetelt<br />

kiegészítő sorkapcsokat a 4. és 5. pólushoz külön kell rendelni.<br />

Az alábbi kialakítások elérhetőek:<br />

Standard, fekete/szürke<br />

Ki helyzetben lakatolható, tokozatfedél reteszeléssel, max. 3 lakattal<br />

Vészkikapcsoló, piros/sárga<br />

Ki helyzetben lakatolható (a kézi hajtáson és a megszakítón is), tokozatfedél reteszeléssel, max. 3 lakattal<br />

LEÍRÁS MAX. NÉVL. FOLYAMATOS TERHELHETŐSÉG TÍPUS RENDELÉSI SZÁM<br />

STANDARD, FEKETE/SZÜRKE<br />

Műanyag tokozat, 3 pólusú, MC1 ≤ 63 A MC1-XCI23-TVD MC191522<br />

Műanyag tokozat, 3 vagy 4 pólusú, MC1-4 ≤ 125 A MC1-XCI43 MC191523<br />

Műanyag tokozat, 3 vagy 4 pólusú, MC1-4 ≤ 160 A MC1-XCI43/2-TVD MC194645<br />

VÉSZKIKAPCSOLÓ, PIROS/SÁRGA<br />

Műanyag tokozat, 3 pólusú, MC1 ≤ 63 A MC1-XCI23-R MC191527<br />

Műanyag tokozat, 3 vagy 4 pólusú, MC1-4 ≤ 125 A MC1-XCI43-R MC191528<br />

Műanyag tokozat, 3 vagy 4 pólusú, MC1-4 ≤ 160 A MC1-XCI43/2-R MC194646<br />

A vastagon szedett rendelési szám raktári termék.


A vastagon szedett rendelési szám raktári termék.<br />

MC1 / 20 - 160A<br />

W SZ<strong>IG</strong>ETELT KIEGÉSZÍTŐ SOROZATKAPOCS MC1 MEGSZAKÍTÓHOZ<br />

MC198573 MC192336<br />

W SCHRACK INFO<br />

• A nulla- és a védővezető átvezetéséhez<br />

• 1 pólusú<br />

LEÍRÁS BEKÖTHETŐ VEZETÉK TÍPUS RENDELÉSI SZÁM<br />

Szigetelt kiegészítő sorozatkapocs 32A, hajlékony 1 x (1,5 - 6)mm 2 K10/1 MC193827<br />

Szigetelt kiegészítő sorozatkapocs 63A, hajlékony 1 x (6 - 16)mm 2 , sodrott 1 x (16 - 25)mm 2 K25/1 MC196200<br />

Szigetelt kiegészítő sorozatkapocs 100A, hajlékony 1 x (10 - 35)mm 2 , sodrott 1 x (16 - 50)mm 2 K50/1 MC198573<br />

Szigetelt kiegészítő sorozatkapocs 160A, hajlékony 1 x (16 - 95)mm 2 K95/1N/BR MC192336<br />

W KÉSZÜLÉKADAPTER MEGSZAKÍTÓHOZ ÉS TERHELÉSKAPCSOLÓ-<br />

HOZ 60 mm-ES GYŰJTŐSÍNRENDSZERHEZ, MC1<br />

MC195700 – OLDALNÉZET MC195700 – ELÖLNÉZET<br />

W SCHRACK INFO<br />

• 12 - 3 x 5 - 10mm-es gyűjtősínekre történő felszereléshez<br />

• Kettős és háromszoros T sínekhez<br />

• Csavarozás nélküli síncsatlakozás<br />

• Névleges üzemi feszültség: Ue = 690 V<br />

W MŰSZAKI ADATOK<br />

MC1 160 A-ig:<br />

• Szorítókapcsos kivitelű megszakítókhoz<br />

• Előszerelt csatlakozó vezetékkel ellátva a gyűjtősínrendszerhez történő csatlakozáshoz<br />

• IP2X ujjal érintés elleni védelemmel növelhető az érintés elleni védelem a kimeneti oldalon<br />

LEÍRÁS TÍPUS RENDELÉSI SZÁM<br />

60 mm-es gyűjtõsín adapter, 160A, MC1, 3 pólusú 32570 MC195700<br />

21


22<br />

MC1 / 20 - 160A<br />

W ELŐLAP KERET MC1 MEGSZAKÍTÓHOZ<br />

MC190195<br />

W SCHRACK INFO<br />

• Billenőkarhoz, kézi- és motoros hajtáshoz<br />

• Védettség: IP40<br />

• 1,5-5 mm-es anyagvastagságú ajtók és tokozatok négyszögletes kivágásaihoz<br />

• Külső figyelmeztetõ tábla / jelölés bepattintható<br />

LEÍRÁS TÍPUS RENDELÉSI SZÁM<br />

Előlap keret MC1-hez MC1-XBR MC190195<br />

W BILLENŐKAR LEZÁRÓ SZERKEZET MC1 MEGSZAKÍTÓHOZ<br />

MC190199<br />

W SCHRACK INFO<br />

• Ki állásban lakatolható, legfeljebb 3 lakattal (lakatkengyel: 4 - 8mm)<br />

• Előlap kerettel nem kombinálható<br />

LEÍRÁS TÍPUS RENDELÉSI SZÁM<br />

Billenőkar lezáró szerkezet, MC1 MC1-XKAV MC190199<br />

W TÁVTARTÓ MC1 MEGSZAKÍTÓHOZ<br />

MC190203<br />

W SCHRACK INFO<br />

• Lehetővé teszi különbözõ építési nagyságú megszakítók kiemelését, hogy a<br />

•<br />

készülékek előlapjai azonos magasságba kerüljenek.<br />

Raszter mélység: 17,5 mm, menet: M4<br />

• Egy készlet 4 távtartót tartalmaz<br />

• Maximális felszerelhetőség: 4db rögzítőcsavaronként<br />

• Minden MC1 megszakító 2db rögzítőcsavart tartalmaz<br />

LEÍRÁS TÍPUS RENDELÉSI SZÁM<br />

Távtartó, MC1 MC1/2-XAB MC190203<br />

A vastagon szedett rendelési szám raktári termék.


W DIN-SÍN ADAPTERLEMEZ MC1 MEGSZAKÍTÓHOZ<br />

MC190213<br />

A vastagon szedett rendelési szám raktári termék.<br />

W SCHRACK INFO<br />

• A megszakítók DIN (35mm-es) sínre történő illesztéséhez<br />

MC1 / 20 -160A<br />

LEÍRÁS TÍPUS RENDELÉSI SZÁM<br />

DIN-sín adapter, MC1 MC1-XC35 MC190213<br />

23


24<br />

MC2 / 160 - 300A<br />

W 3 PÓLUSÚ MEGSZAKÍTÓ 300A-<strong>IG</strong> TERMOMÁGNESES KIOLDÓ-<br />

EGYSÉGGEL, MC2B-A, MC2N-A, MC2H-A TÍPUSOK<br />

MC216131<br />

BEÁLLÍTÁSI TARTOMÁNY<br />

NÉVLEGES ÁRAM / TÚLTERHELÉSI ZÁRLATI TÍPUS RENDELÉSI SZÁM<br />

ZÁRLATI <strong>MEGSZAKÍTÓK</strong>ÉPESSÉG KIOLDÓ (A) KIOLDÓ (A)<br />

3 PÓLUSÚ, 25kA<br />

160A / 25kA 125…160 960…1600 MC2B-A160 MC216131<br />

200A / 25kA 160…200 1200…2000 MC2B-A200 MC220131<br />

250A / 25kA 200…250 1500…2500 MC2B-A250 MC225131<br />

300A / 25kA 240…300 2000…2500 MC2B-A300 MC230131<br />

3 PÓLUSÚ, 50kA<br />

160A / 50kA 125…160 960…1600 MC2N-A160 MC216231<br />

200A / 50kA 160…200 1200…2000 MC2N-A200 MC220231<br />

250A / 50kA 200…250 1500…2500 MC2N-A250 MC225231<br />

300A / 50kA 240…300 2000…2500 MC2N-A300 MC230231<br />

3 PÓLUSÚ, 150kA<br />

W SCHRACK INFO<br />

• Készülék- és kábelvédelem<br />

• Beállítható túlterhelési kioldó Ir: 0,8 – 1 x In (gyári beállítás: 0,8 x In)<br />

• Beállítható zárlati kioldó Ii: 6 – 10 x In (gyári beállítás: 6 x In);<br />

kivétel MC.-A40: 8 - 10 x In<br />

• Alapkivitel: csavaros csatlakozás, szorítókapocs rendelhető<br />

• Zárlati megszakítóképesség: 25, 50, 150kA / 415V 50/60 Hz<br />

• Megfelel az IEC/EN 60947-2 szabványnak<br />

• Folyamatos terhelhetőség = névleges áram<br />

20A / 150kA 15…20 fix 350 MC2H-A20 MC202331<br />

25A / 150kA 20…25 fix 350 MC2H-A25 MC205331<br />

32A / 150kA 25…32 fix 350 MC2H-A32 MC232331<br />

40A / 150kA 32…40 320…400 MC2H-A40 MC240331<br />

50A / 150kA 40…50 300…500 MC2H-A50 MC250331<br />

63A / 150kA 50…63 380…630 MC2H-A63 MC263331<br />

80A / 150kA 63…80 480…800 MC2H-A80 MC280331<br />

100A / 150kA 80…100 600…1000 MC2H-A100 MC210331<br />

125A / 150kA 100…125 750…1250 MC2H-A125 MC212331<br />

160A / 150kA 125…160 960…1600 MC2H-A160 MC216331<br />

200A / 150kA 160…200 1200…2000 MC2H-A200 MC220331<br />

250A / 150kA 200…250 1500…2500 MC2H-A250 MC225331<br />

300A / 150kA 240…300 2000…2500 MC2H-A300 MC230331<br />

A vastagon szedett rendelési szám raktári termék.


A vastagon szedett rendelési szám raktári termék.<br />

BEÁLLÍTÁSI TARTOMÁNY<br />

MC2 / 160 - 300A<br />

W 4 PÓLUSÚ MEGSZAKÍTÓ 300A-<strong>IG</strong> TERMOMÁGNESES KIOLDÓ-<br />

EGYSÉGGEL, MC2B-4-A, MC2N-4-A, MC2H-4-A TÍPUSOK<br />

MC216141<br />

NÉVLEGES ÁRAM / TÚLTERHELÉSI ZÁRLATI TÍPUS RENDELÉSI SZÁM<br />

ZÁRLATI <strong>MEGSZAKÍTÓK</strong>ÉPESSÉG KIOLDÓ (A) KIOLDÓ (A)<br />

4 PÓLUSÚ, 25kA<br />

160A / 25kA 125…160 960…1600 MC2B-4-A160 MC216141<br />

200A / 25kA 160…200 1200…2000 MC2B-4-A200 MC220141<br />

250A / 25kA 200…250 1500…2500 MC2B-4-A250 MC225141<br />

300A / 25kA 240…300 2000…2500 MC2B-4-A300 MC230141<br />

4 PÓLUSÚ, 50kA<br />

160A / 50kA 125…160 960…1600 MC2N-4-A160 MC216241<br />

200A / 50kA 160…200 1200…2000 MC2N-4-A200 MC220241<br />

250A / 50kA 200…250 1500…2500 MC2N-4-A250 MC225241<br />

300A / 50kA 240…300 2000…2500 MC2N-4-A300 MC230241<br />

4 PÓLUSÚ, 150kA<br />

W SCHRACK INFO<br />

• Készülék- és kábelvédelem<br />

• Beállítható túlterhelési kioldó Ir: 0,8 – 1 x In (gyári beállítás: 0,8 x In)<br />

• Beállítható zárlati kioldó Ii: 6 – 10 x In (gyári beállítás: 6 x In);<br />

kivétel MC.-A40: 8 - 10 x In<br />

• Alapkivitel: csavaros csatlakozás, szorítókapocs rendelhető<br />

• Zárlati megszakítóképesség: 25, 50, 150kA / 415V 50/60 Hz<br />

• Megfelel az IEC/EN 60947-2 szabványnak<br />

• Folyamatos terhelhetőség = névleges áram<br />

20A / 150kA 15…20 fix 350 MC2H-4-A20 MC202341<br />

25A / 150kA 20…25 fix 350 MC2H-4-A25 MC205341<br />

32A / 150kA 25…32 fix 350 MC2H-4-A32 MC232341<br />

40A / 150kA 32…40 320…400 MC2H-4-A40 MC240341<br />

50A / 150kA 40…50 300…500 MC2H-4-A50 MC250341<br />

63A / 150kA 50…63 380…630 MC2H-4-A63 MC263341<br />

80A / 150kA 63…80 480…800 MC2H-4-A80 MC280341<br />

100A / 150kA 80…100 600…1000 MC2H-4-A100 MC210341<br />

125A / 150kA 100…125 750…1250 MC2H-4-A125 MC212341<br />

160A / 150kA 125…160 960…1600 MC2H-4-A160 MC216341<br />

200A / 150kA 160…200 1200…2000 MC2H-4-A200 MC220341<br />

250A / 150kA 200…250 1500…2500 MC2H-4-A250 MC225341<br />

300A / 150kA 240…300 2000…2500 MC2H-4-A300 MC230341<br />

25


26<br />

MC2 / 160 - 300A<br />

W 3 PÓLUSÚ MEGSZAKÍTÓ, MOTORVÉDELEM 200A-<strong>IG</strong>, TERMO-<br />

MÁGNESES KIOLDÓEGYSÉGGEL, MC2B-M, MC2N-M TÍPUSOKKAL<br />

MC212236<br />

W SCHRACK INFO<br />

• Beállítható túlterhelési kioldó Ir: 0,8 – 1 x In (gyári beállítás: 0,8 x In);<br />

fáziskiesés-érzékeléssel, kioldási osztály: 10A (2s < Tp ≤ 10s)<br />

• Beállítható zárlati kioldó Ii: 8 - 14 x In (gyári beállítás: 12 x In)<br />

• Alapkivitel: csavaros csatlakozás, szorítókapocs rendelhető<br />

• Zárlati megszakítóképesség: 25, 50kA / 415V 50/60 Hz<br />

• Megfelel az IEC/EN 60947-4 és az IEC/EN 60947-2 szabványnak<br />

• Az AC3 alkalmazási kategória valamennyi követelményét teljesíti 400V AC<br />

feszültségnél<br />

BEÁLLÍTÁSI TARTOMÁNY<br />

NÉVLEGES ÁRAM / NÉVL. TELJ. AC3 NÉVL. ÁRAM AC3 TÚLTERHELÉSI ZÁRLATI TÍPUS RENDELÉSI SZÁM<br />

ZÁRL. MEGSZAK. KÉP. kW A KIOLDÓ (A) KIOLDÓ (A)<br />

3 PÓLUSÚ, 25kA<br />

125A / 25kA 55 99 100…125 1000…1750 MC2B-M125 MC212136<br />

160A / 25kA 75 134 125…160 1280…2240 MC2B-M160 MC216136<br />

200A / 25kA 110 196 160…200 1600…2800 MC2B-M200 MC220136<br />

3 PÓLUSÚ, 50kA<br />

125A / 50kA 55 99 100…125 1000…1750 MC2N-M125 MC212236<br />

160A / 50kA 75 134 125…160 1280…2240 MC2N-M160 MC216236<br />

200A / 50kA 110 196 160…200 1600…2800 MC2N-M200 MC220236<br />

A vastagon szedett rendelési szám raktári termék.


A vastagon szedett rendelési szám raktári termék.<br />

W SCHRACK INFO<br />

MC2 / 160 - 300A<br />

W 3 ÉS 4 PÓLUSÚ MEGSZAKÍTÓ 250A-<strong>IG</strong>, SZELEKTÍV ELEKTRONIKUS<br />

KIOLDÓEGYSÉGGEL, MC2N-VE, MC2H-VE, MC2N-4-VE, MC2H-4-VE<br />

TÍPUSOK<br />

MC216233<br />

• Készülék-, kábel- és generátorvédelem<br />

• 3 és 4 pólusú kivitel<br />

• Effektív érték mérés, hőmás védelem<br />

• Beállítható túlterhelési kioldó Ir: 0,5 – 1 x In (gyári beállítás: 0,8 x In)<br />

• Beállítható időkésleltetés 6 x Ir-nél tr: 2 – 20s, valamint végtelen = túlterhelésvédelem<br />

nélkül (gyári beállítás: 10s)<br />

• Beállítható késleltetett zárlati kioldó: Isd 2 – 10 x In (gyári beállítás: 6 x In)<br />

• Beállítható időkésleltetés tsd: 0, 20, 60, 100, 200, 300, 500, 750, 1000ms (gyári<br />

beállítás: 0)<br />

• Azonnali zárlati kioldó Ii: fix 12 x In)<br />

• Alapkivitel: csavaros csatlakozás, szorítókapocs rendelhető<br />

• Megfelel az IEC/EN 60947-2 szabványnak<br />

• Folyamatos terhelhetőség = névleges áram<br />

BEÁLLÍTÁSI TARTOMÁNY<br />

NÉVLEGES ÁRAM / TÚLTERHELÉSI ZÁRLATI KIOLDÓ (A) TÍPUS RENDELÉSI SZÁM<br />

ZÁRLATI <strong>MEGSZAKÍTÓK</strong>ÉPESSÉG KIOLDÓ (A) AZONNALI KÉSLELTETETT<br />

3 PÓLUSÚ, 50kA<br />

100A / 50kA 50…100 1200 100…1000 MC2N-VE100 MC210233<br />

160A / 50kA 80…160 1920 160…1600 MC2N-VE160 MC216233<br />

250A / 50kA 125…250 3000 250…2500 MC2N-VE250 MC225233<br />

3 PÓLUSÚ, 150kA<br />

100A / 150kA 50…100 1200 100…1000 MC2H-VE100 MC210333<br />

160A / 150kA 80…160 1920 160…1600 MC2H-VE160 MC216333<br />

250A / 150kA 125…250 3000 250…2500 MC2H-VE250 MC225333<br />

4 PÓLUSÚ, 50kA<br />

100A / 50kA 50…100 1200 100…1000 MC2N-4-VE100 MC210243<br />

160A / 50kA 80…160 1920 160…1600 MC2N-4-VE160 MC216243<br />

250A / 50kA 125…250 3000 250…2500 MC2N-4-VE250 MC225243<br />

4 PÓLUSÚ, 150kA<br />

100A / 150kA 50…100 1200 100…1000 MC2H-4-VE100 MC210343<br />

160A / 150kA 80…160 1920 160…1600 MC2H-4-VE160 MC216343<br />

250A / 150kA 125…250 3000 250…2500 MC2H-4-VE250 MC225343<br />

27


28<br />

MC2 / 160 - 300A<br />

W 3 PÓLUSÚ MEGSZAKÍTÓ, MOTORVÉDELEM 220A-<strong>IG</strong> ELEKTRONIKUS<br />

KIOLDÓEGYSÉGGEL, MC2N-ME, MC2H-ME TÍPUSOK<br />

MC290237<br />

W SCHRACK INFO<br />

• Beállítható túlterhelési kioldó Ir: 0,5 – 1 x In (gyári beállítás: 0,8 x In)<br />

• Beállítható zárlati kioldó Ii: 2 – 14 x In (gyári beállítás: 12 x In)<br />

• Beállítható időkésleltetés 6 x Ir-nél tr: 2 – 20s, valamint végtelen = túlterheléskioldó<br />

nélkül (gyári beállítás: 10s)<br />

• Effektív érték mérés, hőmás védelem<br />

• Fáziskiesés-érzékelés<br />

• Alapkivitel: csavaros csatlakozás, szorítókapocs nélkül<br />

• Megfelel az IEC/EN 60947-4 és az IEC/EN 60947-2 szabványnak<br />

• Az AC3 alkalmazási kategória valamennyi követelményét teljesíti 400V AC<br />

feszültségnél<br />

BEÁLLÍTÁSI TARTOMÁNY<br />

NÉVLEGES ÁRAM / NÉVL. TELJ. AC3 NÉVL. ÁRAM AC3 TÚLTERHELÉSI ZÁRLATI TÍPUS RENDELÉSI SZÁM<br />

ZÁRL. MEGSZAK. KÉP. kW A KIOLDÓ (A) KIOLDÓ (A)<br />

3 PÓLUSÚ, 50kA<br />

90A / 50kA 45 81 45…90 90…1260 MC2N-ME90 MC290237<br />

140A / 50kA 75 134 70…140 140…1960 MC2N-ME140 MC214237<br />

220A / 50kA 110 196 110…220 220…3080 MC2N-ME220 MC222237<br />

3 PÓLUSÚ, 100kA<br />

90A / 100kA 45 81 45…90 90…1260 MC2H-ME90 MC290337<br />

140A / 100kA 75 134 70…140 140…1960 MC2H-ME140 MC214337<br />

220A / 100kA 110 196 110…220 220…3080 MC2H-ME220 MC222337<br />

A vastagon szedett rendelési szám raktári termék.


W TERHELÉSKAPCSOLÓ 250A-<strong>IG</strong>,<br />

MC2-PN, MC2-PN-4, MC2-N, MC2-N-4 TÍPUSOK<br />

MC216034<br />

A vastagon szedett rendelési szám raktári termék.<br />

MC2 / 160 - 300A<br />

NÉVLEGES ÁRAM MAX. ELŐTÉT BIZTOSÍTÓ (gL) TÍPUS RENDELÉSI SZÁM<br />

3 PÓLUSÚ, NEM TÁVKIOLDHATÓ<br />

160A 250 MC2-PN-160 MC216034<br />

200A 250 MC2-PN-200 MC220034<br />

250A 250 MC2-PN-250 MC225034<br />

4 PÓLUSÚ, NEM TÁVKIOLDHATÓ<br />

160A 250 MC2-PN-4-160 MC216044<br />

200A 250 MC2-PN-4-200 MC220044<br />

250A 250 MC2-PN-4-250 MC225044<br />

3 PÓLUSÚ, TÁVKIOLDHATÓ<br />

160A 250 MC2-N-160 MC216035<br />

200A 250 MC2-N-200 MC220035<br />

250A 250 MC2-N-250 MC225035<br />

4 PÓLUSÚ, TÁVKIOLDHATÓ<br />

W SCHRACK INFO<br />

• 3 és 4 pólusú kivitel<br />

• Folyamatos terhelhetőség 250 A-ig<br />

• Kioldóegységet nem tartalmaz<br />

• Az MC2-PN.. 1 - 0 állás, nem távkioldható<br />

• MC2-N.. 1 - + - 0 állás, távkioldható munkaáramú / feszültségcsökkenési kioldóval<br />

vagy távműködtethető motorral<br />

• Alapkivitel: csavaros csatlakozás, szorítókapocs külön rendelhető<br />

• Megfelel az IEC/EN 60204 és a VDE 0113 szerinti főkapcsoló jellemzőknek a<br />

kényszerkapcsolatot is beleértve<br />

• Megfelel az EIC/EN 60947-3 és a VDE 0660 szerinti leválasztási jellemzőknek<br />

• Érintés elleni védelem a VDE 0160: 100.rész szerint<br />

• Megfelel az IEC/EN 60947-2 szabványnak<br />

• Folyamatos terhelhetőség = névleges áram<br />

• Névleges zárlati bekapcsolóképesség: Icm 5,5 kA<br />

• Zárlati szilárdság (1s): Icw 3,5 kA<br />

160A 250 MC2-N-4-160 MC216045<br />

200A 250 MC2-N-4-200 MC220045<br />

250A 250 MC2-N-4-250 MC225045<br />

29


30<br />

MC2 / 160 - 300A<br />

W HIBAÁRAMKIOLDÓ EGYSÉG<br />

MC2-4-XFI, MC2-4-XFIA TÍPUSOK<br />

MC296720<br />

W SCHRACK INFO<br />

• 4 pólusú MC2.. megszakítókhoz és MC2-N.. terheléskapcsolókhoz<br />

• Az MC2-4-XFI típus lüktetőegyenáram érzékeny<br />

• Megfelel az IEC/EN 60947-2 szabványnak<br />

• Hozzáépítés alulról 250 A-ig<br />

W MŰSZAKI ADATOK<br />

• Hálózati- és segédfeszültség független működési feszültség tartomány, Ue = 280 – 690V 50/60 Hz (XFI)<br />

• Segédérintkező: 1 záró, 1 nyitó, a RESET gombbal visszaállíthatók<br />

• XFI(A)30 típus: névleges hibaáram IDn = 30mA, alkalmas életvédelemre az IEC/EN 60947-2, B függelék<br />

és a VDE 664: 2. és 3. része szerint<br />

• XFI(A) típus: névleges hibaáram IDn = 0,1 - 0,3 - 1 - 3A, késleltetési idõ tv = 60 - 150 - 300 - 450ms,<br />

minden áramra érzékeny kivitel<br />

• Működési feszültség tartomány: Ue = 50 – 400V 50/60Hz (XFIA)<br />

• Az érzékenységet a frekvenciától függően kell figyelembe venni (frekvencia-jelleggörbét lásd a 245. oldalon)<br />

LEÍRÁS TÍPUS RENDELÉSI SZÁM<br />

4 PÓLUSÚ, HOZZÁÉPÍTÉS ALULRÓL, LÜKTETŐEGYENÁRAM ÉRZÉKENY KIVITEL<br />

Névleges hibaáram: 30mA, MC2-4 MC2-4-XFI30 MC296719<br />

Névleges hibaáram: 0.1 - 3A, MC2-4 MC2-4-XFI MC296720V2<br />

4 PÓLUSÚ, HOZZÁÉPÍTÉS ALULRÓL, MINDEN ÁRAMRA ÉRZÉKENY KIVITEL<br />

Névleges hibaáram: 30mA, MC2-4 MC2-4-XFIA30 MC292345<br />

Névleges hibaáram: 0.1 - 1A, MC2-4 MC2-4-XFIA MC292346<br />

A vastagon szedett rendelési szám raktári termék.


W DUGASZOLÓ SZERKEZET MC2 MEGSZAKÍTÓHOZ<br />

MC296699<br />

A vastagon szedett rendelési szám raktári termék.<br />

MC2 / 160 - 300A<br />

LEÍRÁS TÍPUS RENDELÉSI SZÁM<br />

DUGASZOLÓ ALJZAT<br />

Dugaszoló aljzat, 3 pólusú MC2-XSVS MC296699<br />

Dugaszoló aljzat, 4 pólusú MC2-4-XSVS MC296700<br />

DUGASZOLÓ BETÉT<br />

W SCHRACK INFO<br />

W MŰSZAKI ADATOK<br />

• Inmax. 40 °C-nál:<br />

230A MC2<br />

250A MC2.-E (elektronikus védelmi egységgel)<br />

• 3 és 4 pólusú kivitel<br />

• Az MC2 megszakítóhoz és MC2-N terheléskapcsolóhoz<br />

• Dugaszoló betét csak a megszakítóval együtt szállítható<br />

• Dugaszoló aljzat kölön rendelhető, előre beszerelhető<br />

• Vezérlőáramkör bontható csatlakozó külön rendelhető<br />

Dugaszoló betét, 3 pólusú (a rendelni kívánt megszakító rendelési számát S betűvel kell kiegészíteni)<br />

Dugaszoló betét, 4 pólusú (a rendelni kívánt megszakító rendelési számát S betűvel kell kiegészíteni<br />

TARTOZÉK AZ MC2/MC2-N DUGASZOLHATÓ KIVITELŰ SZERELÉSHEZ<br />

Dugaszolható csatlakozó egység segédérintkezőkhöz, munkaáramú és fesz.csökkenési kioldókhoz MC2-XSVHI MC296705<br />

Dugaszolható csatlakozó egység motorhoz MC2-XSVR MC296706<br />

31


32<br />

MC299430<br />

MC2 / 160 - 300A<br />

W ÁLLÁS- ÉS HIBAJELZŐ SEGÉDÉRINTKEZŐK,<br />

M22 TÍPUS<br />

MM216378<br />

W ELŐRESIETŐ SEGÉDÉRINTKEZŐ,<br />

MC2-XHIV TÍPUS<br />

W SCHRACK INFO<br />

Maximális beépíthetőség a segédérintkezőkkel:<br />

1db előresietõ állásjelző segédérintkező<br />

W SCHRACK INFO<br />

• A főérintkezőkkel egyszerre kapcsol, jelzési és reteszelési<br />

feladatok ellátására<br />

• Hibajelző segédérintkező jelzés: munkaáramú, feszültségcsökkenési,<br />

túlterhelési és zárlati kioldóval történő kioldás<br />

esetén<br />

W MŰSZAKI ADATOK<br />

Terhelhetőség: AC15: 4A / 230V AC<br />

DC13: 3A / 24V DC<br />

LEÍRÁS TÍPUS RENDELÉSI SZÁM<br />

1 záró segédérintkezõ csavaros sorozatkapoccsal M22-K10 MM216376<br />

1 nyitó segédérintkezõ csavaros sorozatkapoccsal M22-K01 MM216378<br />

2 záró segédérintkezõ rugós sorozatkapoccsal M22-CK20 MM107898<br />

2 nyitó segédérintkezõ rugós sorozatkapoccsal M22-CK02 MM107899<br />

1 nyitó és 1 záró segédérintkezõ rugós sorozatkapoccsal M22-CK11 MM107940<br />

W SCHRACK INFO<br />

Reteszelõ és terhelésleválasztási kapcsolásokhoz.<br />

W MŰSZAKI ADATOK<br />

• Előresietés be- és kikapcsolásnál (kézi működtetés): kb. 20ms<br />

• Nem kombinálható MC2-XU...feszültségcsökkenési valamint<br />

MC2-XA... munkaáramú kioldóval.<br />

• Terhelhetőség: AC15: 4A / 230V AC<br />

DC13: 3A / 24V DC<br />

LEÍRÁS TÍPUS RENDELÉSI SZÁM<br />

Előresiető segédérintkező, 2 záró MC2/3-XHIV MC299430<br />

A vastagon szedett rendelési szám raktári termék.


W FESZÜLTSÉGCSÖKKENÉSI KIOLDÓ,<br />

MC2-XU TÍPUSOK<br />

MC299499<br />

A vastagon szedett rendelési szám raktári termék.<br />

MC2 / 160 - 300A<br />

FESZÜLTSÉG KIVITEL TÍPUS RENDELÉSI SZÁM<br />

24V AC csavaros csatlakozás MC2/3-XU24AC MC299491<br />

24V DC csavaros csatlakozás MC2/3-XU24DC MC299509<br />

208-240V AC csavaros csatlakozás MC2/3-XU208-240AC MC299499<br />

380-440V AC csavaros csatlakozás MC2/3-XU380-440AC MC299501<br />

Egyéb feszültség szintek külön kérésre.<br />

MC299591<br />

W SCHRACK INFO<br />

• MC megszakító / MC-N terheléskapcsoló késleltetés nélküli<br />

kikapcsolása a működtető feszültség csökkenése esetén<br />

• Kikapcsolási tartomány: 0,35 - 0,7 x Us<br />

• Vészkikapcsoló készülékek használata esetén vészleállító<br />

nyomógombbal történő működtetéshez<br />

W SCHRACK INFO<br />

Ha a feszültségcsökkenési kioldó feszültségmentes, akkor ez a bekapcsolási kísérletek esetén a megszakító<br />

főérintkezőinek záródását biztonságosan megakadályozza. Feszültségcsökkenési kioldó nem használható együtt<br />

munkaáramú kioldóval vagy előresiető segédérintkezővel (MC2-XHIVL).<br />

W FESZÜLTSÉGCSÖKKENÉSI KIOLDÓ KÉT ELŐRESIETŐ SEGÉDÉRINT-<br />

KEZŐVEL, MC2-XUHIV TÍPUS<br />

FESZÜLTSÉG KVIITEL TÍPUS RENDELÉSI SZÁM<br />

208 - 240V AC csavaros csatlakozás MC2/3-XUHIV230V MC299591<br />

380 - 440V AC csavaros csatlakozás MC2/3-XUHIV400V MC299594<br />

Egyéb feszültség szintek külön kérésre.<br />

W SCHRACK INFO<br />

• Két előresiető segédérintkezõvel<br />

• Főkapcsoló / vészkikapcsoló alkalmazásoknál a feszültségcsökkenési<br />

kioldó előresiető kapcsolásához és reteszelési és terhelésleválasztási<br />

kapcsolásokhoz<br />

• Egyéb feszültség szintek és csatlakozási módok külön kérésre<br />

W SCHRACK INFO<br />

Ha a feszültségcsökkenési kioldó feszültségmentes, akkor ez a bekapcsolási kísérletek esetén a megszakító<br />

főérintkezőinek záródását biztonságosan megakadályozza. Előresietés be- és kakpcsolásnál (20ms).<br />

Feszültségcsökkenési kioldó nem használható együtt munkaáramú kioldóval vagy előresiető segédérintkezővel<br />

(MC2-XHIVL).<br />

33


34<br />

MC2 / 160 - 300A<br />

W FESZÜLTSÉGCSÖKKENÉSI KIOLDÓ KIKAPCSOLÁS KÉSLELTETÉS-<br />

SEL, MC-UVU, MC-XUV TÍPUSOK<br />

MC295927 MC299499<br />

W MŰSZAKI ADATOK<br />

• Időkésleltetés beállítható: 70 ms – 4 s<br />

• Külső kiegészítõ kondenzátorral növelhető:<br />

30.000 mF ≥ 35V 8s-ig<br />

90.000 mF ≥ 35V 16s-ig<br />

• Speciális MC2-XUVL típusú kioldó szükséges.<br />

W SCHRACK INFO<br />

• Amennyiben a feszültségkiesés ideje<br />

kevesebb, mint 0,07 - 16s, a megszakító<br />

vagy terheléskapcsoló nem old ki.<br />

MEGNEVEZÉS TÍPUS RENDELÉSI SZÁM<br />

Időkésleltető egység MC-UVU MC190154<br />

Speciális feszültségcsökkenési kioldó időkésleltető egységhez, MC2 MC2/3-XUV MC299527<br />

W MUNKAÁRAMÚ KIOLDÓ<br />

MC2-XA TÍPUSOK<br />

MC299754<br />

• Nem használható együtt MC2-XA munkaáramú kioldóval<br />

vagy MC2-XHIV előresiető segédérintkezővel.<br />

• Időkésleltető egység rögzítése csavaros vagy DIN sínes<br />

• Feszültség: 24V AC/DC<br />

380-440V AC<br />

480-550V AC<br />

W SCHRACK INFO<br />

• Megszakítók kioldása feszültség impulzus vagy folyamatos feszültség<br />

rákapcsolása esetén<br />

W MŰSZAKI ADATOK<br />

Ha a munkaáramú kioldón feszültség van, akkor ez a bekapcsolási<br />

kísérletek esetén a megszakító főérintkezőinek záródását biztonságosan<br />

megakadályozza. Munkaáramú kioldó nem használható együtt<br />

feszültségcsökkenési kioldóval vagy előresiető segédérintkezővel (MC2-<br />

XHIVL).<br />

FESZÜLTSÉG TÍPUS RENDELÉSI SZÁM<br />

24V AC/DC MC2/3-XA24AC/DC MC299754<br />

208 - 250V AC/DC MC2/3-XA230AC/DC MC299763<br />

110 - 130V AC/DC MC2/3-XA110AC/DC MC299760<br />

A vastagon szedett rendelési szám raktári termék.


W MOTORHAJTÁS MC2 MEGSZAKÍTÓHOZ<br />

MC299832<br />

W MŰSZAKI ADATOK<br />

W BEKÖTÉSI RAJZOK<br />

W KAPCSOLÁSI CIKLUS<br />

A vastagon szedett rendelési szám raktári termék.<br />

W SCHRACK INFO<br />

• Be- / kikapcsolás, nyugtázás folyamatos vagy<br />

impulzus vezérléssel<br />

• Bekapcsolási idõ: ≤ 60ms<br />

• Helyi, kézi kapcsolás lehetséges<br />

• A kikapcsolási és bekapcsolás közötti<br />

szünetidő: 3s<br />

Impulzus vezérlés Folyamatos vezérlés<br />

MC2 / 160 - 300A<br />

• Motorhajtás összeépíthető MC megszakítókkal. MC-N terheléskapcsolókkal (nem<br />

kombinálható MC-PN terheléskapcsolókkal)<br />

• A megszakítót egyidőben nem lehet kikapcsoltatni a motorhajtással és kioldatni<br />

munkaáramú vagy feszültségcsökkenési kioldóval.<br />

• 75-ös bekötési pont funkciója:<br />

A motor távműködtethetőségének a jelzése,<br />

amennyiben a motoron lévő helyi nyomógomb<br />

takaró zárt és a készülék nem lakatolt.<br />

AC-15: 2A / 400V<br />

DC-13: 0,2A / 220V<br />

FESZÜLTSÉG TÍPUS RENDELÉSI SZÁM<br />

208 - 240V AC MC2-XR208-240AC MC299832<br />

Kiegészítő takarás 4 pólusú kapcsolóhoz MC2-XAVPR MC296677<br />

W MECHANIKUS RETESZ KÉZI HAJTÁSHOZ, MC2 MEGSZAKÍTÓ<br />

MC291582 + MC191585<br />

Impulzus vezérlés automatikus<br />

“KI” helyzetbe kapcsolással<br />

védelmi kioldás után<br />

W SCHRACK INFO<br />

Kézi hajtás vagy ajtókuplungos kézi hajtás külön rendelendő!<br />

Motoros hajtással vagy előlapkerettel nem kombinálható!<br />

Mechanikus reteszelés kialakításához legalább 2 reteszelő egység szükséges.<br />

Lehetséges kombinációkat és reteszelési változatokat lásd a 142. oldalon, a<br />

bowden külön rendelendő.<br />

LEÍRÁS TÍPUS RENDELÉSI SZÁM<br />

Mechanikus reteszelés MC2-XMV MC291582<br />

Bowden, 225mm MC-XBZ225 MC191585<br />

Bowden, 600mm MC-XBZ600 MC191586<br />

Bowden, 1000mm MC-XBZ1000 MC191587<br />

HIA<br />

35


36<br />

MC2 / 160 - 300A<br />

W MECHANIKUS RETESZ MOTOROS HAJTÁSHOZ, MC2 MEGSZAKÍTÓ<br />

W SCHRACK INFO<br />

• Két megszakítóhoz, azonos vagy eggyel nagyobb építési<br />

nagyságú összereteszeléséhez<br />

• Szerelés egymás mellé<br />

• Szerelés egymás alá a hosszú kivitellel<br />

• Két megszakítóhoz szükséges alkatrészeket tartalmaz<br />

MC294543 MC294543 - SZERELVE<br />

• Motorhajtás külön rendelendő<br />

• Megszakítók közötti maximális távolságokat lásd a 143.<br />

W SCHRACK INFO<br />

oldalon<br />

Kézi hajtással, ajtókuplungos kézi hajtással és előresiető segédérintkezővel nem kombinálható.<br />

LEÍRÁS TÍPUS RENDELÉSI SZÁM<br />

Mechanikai reteszelés, MC2 MC2-XMVR MC294543<br />

Mechanikai reteszelés, hosszú kivitel, MC2 MC2-MVRL MC294548<br />

Mechanikai reteszelés, MC2/3 MC2/3-XMVR MC294544<br />

Mechanikai reteszelés, hosszú kivitel, MC2/3 MC2/3-XMVRL MC294549<br />

W KÉZI HAJTÁS MC2 MEGSZAKÍTÓHOZ<br />

MC290127<br />

W SCHRACK INFO<br />

• Elõlap kerettel kombinálható<br />

W MŰSZAKI ADATOK<br />

Az alábbi kialakítások elérhetőek:<br />

MC.-XDV<br />

Ki helyzetben lakatolható, max. 3 lakattal, fekete / szürke<br />

MC.-XDVR<br />

Ki helyzetben lakatolható, max. 3 lakattal, piros/sárga<br />

MC.-XDTV<br />

Ki helyzetben és módosítás után Be helyzetben is lakatolható, fekete / szürke, ajtóreteszeléssel<br />

MC.-XDTVR<br />

Ki helyzetben lakatolható, piros/sárga, ajtóreteszeléssel<br />

Ajtóreteszeléses kivitel:<br />

• Előlapkeret ajtóreteszeléssel együtt szállítva<br />

• Kézi hajtás 90°-kal elforgatható, a megszakító vízszintes felszereléséhez<br />

• Be helyzetben a reteszelés kívülről kiiktatható egy 1mm átmérőjű tengellyel<br />

• Lakatolt Ki és Be helyzetben nem kiiktatható a reteszelés<br />

• Az ajtó Ki helyzetben nyitható<br />

• Csak az ajtó zárása után kapcsolható be<br />

LEÍRÁS TÍPUS RENDELÉSI SZÁM<br />

Kézi hajtás, MC2, fekete/szürke MC2-XDV MC290127<br />

Kézi hajtás, MC2 piros/sárga MC2-XDVR MC290137<br />

Kézi hajtás, MC2, ajtóreteszeléssel, fekete/szürke MC2-XDTV MC290133<br />

Kézi hajtás, MC2, ajtóreteszeléssel, piros/sárga MC2-XDTVR MC290144<br />

A vastagon szedett rendelési szám raktári termék.


W TENGELY, MC2 MEGSZAKÍTÓHOZ<br />

MC191232<br />

A vastagon szedett rendelési szám raktári termék.<br />

W SCHRACK INFO<br />

• 400 és 600mm-es mélységű szekrényekhez<br />

• Kívánt hosszúságra vágható<br />

MC2 / 160 - 300A<br />

W KÉZI HAJTÁS, AJTÓKUPLUNGOS KIVITEL, MC2 MEGSZAKÍTÓHOZ<br />

MC290168 - Forgóhajtás<br />

MC290168 - Csatolórész MC290168 - Forgókar<br />

W SCHRACK INFO<br />

• Komplett egység forgóhajtással és kuplung elemekkel együtt<br />

• Védettség: IP66<br />

• Kézi hajtás 90°kal elforgatható, a megszakító vízszintes felszereléséhez<br />

• Ajtóreteszeléses kivitel<br />

• Lakatolt Ki és Be helyzetben nem kiiktatható a reteszelés<br />

• Módosítás után lehetséges, hogy a Be helyzet ne legyen reteszelt, mert kívülről kiiktatható a reteszelés egy<br />

csavarhúzó segítségével<br />

• Az ajtó Ki helyzetben nyitható<br />

• Külső figyelmeztetõ tábla / jelölés felpattintható<br />

• A hosszabbítótengelyt külön kell megrendelni!<br />

W MŰSZAKI ADATOK<br />

Az alábbi kialakítások elérhetőek:<br />

MC.-XTVD<br />

Ki helyzetben lakatolható, ajtóreteszeléssel, max. 3 lakattal, fekete/szürke<br />

MC.-XTVDV<br />

Ki helyzetben és módosítás után Be helyzetben is lakatolható (a forgókaron és a megszakítón is),<br />

ajtóreteszeléssel, max. 3 lakattal, fekete/szürke<br />

MC.-XTVDVR<br />

Ki helyzetben lakatolható (a forgókaron és a megszakítón is), ajtóreteszeléssel, max. 3 lakattal, piros/sárga<br />

LEÍRÁS TÍPUS RENDELÉSI SZÁM<br />

Kézi hajtás ajtóra, MC2, Ki helyzetben lakatolható, ajtóreteszeléssel, fekete/szürke MC2-XTVD MC290168<br />

Kézi hajtás ajtóra, MC2, Ki és Be helyzetben lakatolható, ajtóreteszeléssel, fekete/szürke MC2-XTVDV MC290174<br />

Kézi hajtás ajtóra, MC2, Ki helyzetben lakatolható, ajtóreteszeléssel, piros/sárga MC2-XTVDVR MC290180<br />

LEÍRÁS SZEKRÉNY MÉLYSÉG TÍPUS RENDELÉSI SZÁM<br />

Tengely, MC2, max. 400mm max. 400mm MC1/2-XV4 MC191232<br />

Tengely, MC2, max. 600mm max. 600mm MC1/2-XV6 MC190191<br />

37


38<br />

MC2 / 160 - 300A<br />

W SZORÍTÓKAPOCS, MC2 MEGSZAKÍTÓHOZ<br />

MC292240<br />

W SCHRACK INFO<br />

• Csavaros csatlakozású készülék átalakításához<br />

• A készlet csak egy oldalra való csatlakozókat tartalmaz<br />

• A megszakítóházon belül szerelendő<br />

• MC.-XKSA kapocsburkolat használható<br />

LEÍRÁS TÍPUS RENDELÉSI SZÁM<br />

Szorítókapocs, 160A-ig (a készlet 3db-ot tartalmaz), MC2 MC2-160-XKC MC292240<br />

Szorítókapocs, 250 A-ig (a készlet 3db-ot tartalmaz), MC2 MC2-250-XKC MC292244<br />

Szorítókapocs, 160 A-ig (a készlet 4db-ot tartalmaz), MC2-4 MC2-4-160-XKC MC296755<br />

Szorítókapocs, 250 A-ig (a készlet 4db-ot tartalmaz), MC2-4 MC2-4-250-XKC MC296756<br />

W CSAVAROS CSATLAKOZÁS, MC2 MEGSZAKÍTÓHOZ<br />

W SCHRACK INFO<br />

• Alapkivitelben az összes MC2 megszakító, MC2-PN és MC2-N<br />

terheléskapcsoló ezzel van szállítva<br />

• Szorítókapcsos csatlakozású készülék átalakításához<br />

• A készlet 3 vagy 4 pólusú készülékhez tartalmaz egy<br />

oldalra való csatlakozókat<br />

• Speciális kábelsaru használata szükséges (l.40. oldal)<br />

LEÍRÁS TÍPUS RENDELÉSI SZÁM<br />

Csavaros csatlakozás, 3 pólusú (a készlet 3db-ot tartalmaz), MC2 MC2-XKS MC290030<br />

Csavaros csatlakozás, 4 pólusú (a készlet 4db-ot tartalmaz), MC2-4 MC2-4-XKS MC296750<br />

W TUNNELKAPOCS, MC2 MEGSZAKÍTÓHOZ<br />

MC196730<br />

W MŰSZAKI ADATOK<br />

• Réz és alumínium kábelekhez<br />

• A burkolat a készlet része<br />

• Körszelvényű sodrott / szektorszelvényű sodrott kábelekhez<br />

W SCHRACK INFO<br />

• A készlet csak egy oldara való csatlakozókat tartalmaz<br />

• A kapcsokba a főáramkör mellett vezérlőáramkör is<br />

csatlakoztatható<br />

• Beköthető vezérlő rézvezeték minden kapocsba:<br />

sodrott mm2: 1 x (0,75 - 2,5)<br />

2 x ( 0,75 - 1,5)<br />

• A maximális átmérő csak sodrott, érvéghüvely nélküli<br />

kábelre vonatkozik<br />

• A megszakítóházon kívül szerelendő<br />

• XKSA kapocsburkolat használata kötelező (a készlet<br />

tartalmazza)<br />

LEÍRÁS TÍPUS RENDELÉSI SZÁM<br />

Tunnelkapocs, 185 mm 2 (a készlet 3db-ot tartalmaz), MC2 MC2-XKA MC291457<br />

Alagútkapocs 185 mm 2 , (a készlet 4db-ot tartalmaz), MC2-4 MC2-4-XKA MC291458<br />

A vastagon szedett rendelési szám raktári termék.


W HÁTSÓ CSATLAKOZÁS, MC2 MEGSZAKÍTÓHOZ<br />

MC296765<br />

A vastagon szedett rendelési szám raktári termék.<br />

W SCHRACK INFO<br />

MC2 / 160 - 300A<br />

• A készlet 3 vagy 4 pólusú készülékekhez tartalmaz egy oldalra való csatlakozókat<br />

LEÍRÁS TÍPUS RENDELÉSI SZÁM<br />

Hátsó csatlakozás, 3 pólusú, MC2 MC2-XKR MC296765<br />

Hátsó csatlakozás, 4 pólusú, MC2-4 MC2-4-XKR MC296768<br />

W VEZÉRLŐÁRAMKÖR KAPOCS, MC2 MEGSZAKÍTÓHOZ<br />

MC196739<br />

W SCHRACKINFO<br />

• A készlet két csatlakozót tartalmaz felül vagy alul elhelyezve, 3 vagy 4 pólusú<br />

készülékhez<br />

• A tunnelkapocs tartalmazza<br />

• Védettség: IP1X<br />

• Beköthető rézvezeték:<br />

sodrott mm2 : 1 x (0,75 - 2,5)<br />

2 x (0,75 - 1,5)<br />

LEÍRÁS TÍPUS RENDELÉSI SZÁM<br />

Vezérlőáramkör kapocs, szorítókapocshoz, MC2 MC2-XSTK MC196739<br />

Vezérlőáramkör kapocs, csavaros csatlakozáshoz, MC2 MC2-XSTS MC290156<br />

W KAPOCSBURKOLAT, MC2 MEGSZAKÍTÓHOZ<br />

MC290038<br />

W SCHRACK INFO<br />

• Vétlen érintés elleni védelem kábelsarus, sínes csatlakozás esetén<br />

• A készlet 3 vagy 4 pólusú készülékhez tartalmaz egy oldalra való csatlakozó burkolatot<br />

• Védettség: elölről, oldalról, hátulról IP4X<br />

csatlakozó oldal felől IP1X<br />

• Tunnelkapocs esetén a burkolat a készlet része<br />

LEÍRÁS TÍPUS RENDELÉSI SZÁM<br />

Kapocsburkolat, 3 pólusú, MC2 MC2-XKSA MC290038<br />

Kapocsburkolat, 4 pólusú, MC2-4 MC2-4-XKSA MC296770<br />

39


40<br />

MC2 / 160 - 300A<br />

W KÁBELSARU MC2 MEGSZAKÍTÓHOZ<br />

MC299776<br />

LEÍRÁS TÍPUS RENDELÉSI SZÁM<br />

Kábelsaru, 95mm 2 MC2-XKS95 MC299775<br />

Kábelsaru, 120mm 2 MC2-XKS120 MC299776<br />

Kábelsaru, 150mm 2 MC2-XKS150 MC299777<br />

Kábelsaru, 185mm 2 MC2-XKS185 MC290032<br />

W CSATLAKOZÁS TAKARÓ, KITÖRHETÕ, CSATLAKOZÓ KAPCSOKHOZ,<br />

MC2 MEGSZAKÍTÓHOZ<br />

MC294640<br />

W SCHRACK INFO<br />

• Csatlakozás takaró, kitörhető<br />

LEÍRÁS TÍPUS RENDELÉSI SZÁM<br />

Csatlakozás takaró, 3 pólusú, MC2 MC2-XKSFA MC294640<br />

Csatlakozás takaró, 4 pólusú, MC2 MC2-4-XKSFA MC294641<br />

W IP2X UJJAL ÉRINTÉS ELLENI VÉDELEM KÖZVETLENÜL AZ MC2<br />

MEGSZAKÍTÓRA SZERELVE<br />

MC296743 MC296777<br />

W SCHRACK INFO<br />

• Az érintés elleni védelem növelése IP2X védettségre<br />

• A csatlakozótér érintés elleni védelme a kábelek<br />

csatlakozásakor<br />

• MC2-XIPA és MC2-4-XIPA csak a kapocsburkolattal együtt<br />

használható<br />

• A készlet egy oldal takarását biztosítja<br />

LEÍRÁS TÍPUS RENDELÉSI SZÁM<br />

SZORÍTÓKAPOCSHOZ<br />

Ujjal érintés elleni védelem, 3 pólusú, MC2 MC2-XIPK MC296773<br />

Ujjal érintés elleni védelem, 4 pólusú, MC2-4 MC2-4-XIPK MC296774<br />

KAPOCSBURKOLATHOZ<br />

W SCHRACK INFO<br />

• Speciális, keskeny saru<br />

• A kábelsarukat kapocsburkolat nélküli használat esetén szigetelni kell<br />

Ujjal érintés elleni védelem, 3 pólusú, MC2 MC2-XIPA MC296777<br />

Ujjal érintés elleni védelem, 4 pólusú, MC2-4 MC2-4-XIPA MC296778<br />

A vastagon szedett rendelési szám raktári termék.


W MŰANYAG TOKOZAT, XCI TÍPUS<br />

MC291524<br />

A vastagon szedett rendelési szám raktári termék.<br />

W SCHRACK INFO<br />

MC2 / 160 - 300A<br />

• Szorítókapoccsal rendelkező megszakítókhoz, közvetlen kábel csatlakozáshoz<br />

• Ajtókuplungos kézi hajtással<br />

• Komplett, minden szükséges alkatrészt tartalmaz<br />

• Védettség: IP65<br />

W MŰSZAKI ADATOK<br />

Megszakítók és terheléskapcsolók beszerelésére alkalmas, egyedileg felszerelhető tokozatok, alsó és felső<br />

kábelbevezetéssel. Tartalmazza a falra történő felszereléshez szükséges eszközöket. Zárlatállóság 415V 50/60Hz<br />

esetén 10kA. Nem használható együtt motoros hajtással, dugaszolható, illetve kocsizható megszakítókkal. Szigetelt<br />

kiegészítő sorkapcsokat a 4. és 5. pólushoz külön kell rendelni.<br />

Az alábbi kialakítások elérhetőek:<br />

Standard, fekete/szürke<br />

Ki helyzetben lakatolható, tokozatfedél reteszeléssel, max. 3 lakattal<br />

Vészkikapcsoló, piros/sárga<br />

Ki helyzetben lakatolható (a kézi hajtáson és a megszakítón is), tokozatfedél reteszeléssel, max. 3 lakattal<br />

LEÍRÁS MAX. MÉRÉSI TARTÓS ÁRAM TÍPUS RENDELÉSI SZÁM<br />

STANDARD, FEKETE/SZÜRKE<br />

Műanyag tokozat, 3 vagy 4 pólusú, MC2, MC2-4 ≤ 200 A MC2-XCI43-TVD MC291524<br />

Műanyag tokozat, 3 vagy 4 pólusú, MC2, MC2-4 ≤ 250 A MC2-XCI45-TVD MC290418<br />

VÉSZKIKAPCSOLÓ, PIROS/SÁRGA<br />

Műanyag tokozat, 3 vagy 4 pólusú, MC2, MC2-4 ≤ 200 A MC2-XCI43-TVDR MC291529<br />

Műanyag tokozat, 3 vagy 4 pólusú, MC2, MC2-4 ≤ 250 A MC2-XCI45-TVDR MC299356<br />

W SZ<strong>IG</strong>ETELT KIEGÉSZÍTŐ SOROZATKAPOCS, MC2 MEGSZAKÍTÓHOZ<br />

MC198573 MC192336<br />

W SCHRACK INFO<br />

• A nulla- és védővezető átvezetéséhez<br />

• 1 pólusú<br />

LEÍRÁS BEKÖTHETŐ VEZETÉK TÍPUS RENDELÉSI SZÁM<br />

Szigetelt kiegészítő sorozatkapocs 32A, hajlékony 1 x (1,5-6 mm 2 ) K10/1 MC193827<br />

Szigetelt kiegészítő sorozatkapocs 63A, hajlékony 1 x (6-16 mm 2 ), sodrott 1 x (16-25 mm 2 ) K25/1 MC196200<br />

Szigetelt kiegészítő sorozatkapocs 100A, hajlékony 1 x (10-35 mm 2 ), sodrott 1 x (16-50 mm 2 ) K50/1 MC198573<br />

Szigetelt kiegészítő sorozatkapocs 160A, sodrott 1 x (16-95 mm 2 ) K95/1N/BR MC192336<br />

Szigetelt kiegészítő sorozatkapocs 250A, sodrott, 1 x (35-150 mm 2 ), 2 x (16-70 mm 2 ) K150/1BR MC294709<br />

41


42<br />

MC2 / 160 - 300A<br />

W KÉSZÜLÉKADAPTER MEGSZAKÍTÓHOZ ÉS TERHELÉSKAPCSOLÓ-<br />

HOZ, 60 mm-es GYŰJTŐSÍNRENDSZERHEZ<br />

MC291400 MC291666<br />

W SCHRACK INFO<br />

• 12 - 30 x 5 - 10mm-es gyűjtősínekre történő felszereléshez<br />

• Kettős és háromszoros T sínekhez<br />

• Csavarozás nélküli síncsatlakozás<br />

• Névleges üzemi feszültség: Ue = 690V<br />

W MŰSZAKI ADATOK<br />

MC2 250A-ig:<br />

• A gyűjtősínrendszerhez való csatlakozás alul vagy felül<br />

• MC2-XKR4 típusú hátoldali csatlakozó szükséges, külön<br />

rendelendő<br />

LEÍRÁS TÍPUS RENDELÉSI SZÁM<br />

60mm-es gyűjtõsín adapter, 250A, 3 pólusú, MC2 32140 MC291400<br />

Hátoldali csatlakozó, 3 pólusú MC2-XKR4 MC291666<br />

W ELŐLAP KERET MC2 MEGSZAKÍTÓHOZ<br />

MC290197<br />

W SCHRACK INFO<br />

• Billenőkarhoz, kézi és motoros hajtáshoz<br />

• Védettség: IP40<br />

• 1,5 - 5mm-es anyagvastagságú ajtók és tokozatok négyszögletes kivágásaihoz<br />

• Külső figyelmeztetõ tábla / jelölés felpattintható<br />

LEÍRÁS TÍPUS RENDELÉSI SZÁM<br />

Előlap keret, MC2 MC2-XBR MC290197<br />

W BILLENŐKAR LEZÁRÓ SZERKEZET, MC2 MEGSZAKÍTÓHOZ<br />

MC290201<br />

W SCHRACK INFO<br />

• Ki állásban lakatolható, max. 3 lakattal (lakatkengyel: 4 - 8mm)<br />

• Előlap kerettel nem kombinálható<br />

LEÍRÁS TÍPUS RENDELÉSI SZÁM<br />

Billenőkar lezáró szerkezet, MC2 MC2/3-XKAV MC290201<br />

A vastagon szedett rendelési szám raktári termék.


W TÁVTARTÓ, MC2 MEGSZAKÍTÓHOZ<br />

MC190203<br />

A vastagon szedett rendelési szám raktári termék.<br />

W SCHRACK INFO<br />

MC2 / 160 - 300A<br />

• Lehetővé teszi különböző építési nagyságú megszakítók kiemelését, hogy a készülkek<br />

előlapjai azonos magasságba kerüljenek<br />

• Raszter mélység: 17,5 mm, menet: M4<br />

• Egy készlet négy távtartót tartalmaz<br />

• Maximális felszerelhetőség: 4 darab rögzítőcsavaronként<br />

• Minden MC2 megszakító 2 rögzítõcsavart tartalmaz<br />

LEÍRÁS TÍPUS RENDELÉSI SZÁM<br />

Távtartó, MC2 MC1/2-XAB MC190203<br />

W DIN-SÍN ADAPTERLEMEZ, MC2 MEGSZAKÍTÓHOZ<br />

MC290215<br />

W SCHRACK INFO<br />

• A megszakítók DIN (75mm-es) sínre történő illesztéséhez<br />

• Motoros hajtású megszakítókhoz nem használható<br />

LEÍRÁS TÍPUS RENDELÉSI SZÁM<br />

DIN-sín adapter, MC2 MC2-XC75 MC290215<br />

43


44<br />

MC3 / 250 - 630A<br />

W 3 ÉS 4 PÓLUSÚ MEGSZAKÍTÓ 500A-<strong>IG</strong>, TERMOMÁGNESES KIOLDÓ-<br />

EGYSÉGGEL, MC3N-A, MC3H-A, MC3N-4-A, MC3H-4-A TÍPUSOK<br />

MC332231<br />

BEÁLLÍTÁSI TARTOMÁNY<br />

NÉVLEGES ÁRAM / TÚLTERHELÉSI ZÁRLATI TÍPUS RENDELÉSI SZÁM<br />

ZÁRLATI <strong>MEGSZAKÍTÓK</strong>ÉPESSÉG KIOLDÓ (A) KIOLDÓ (A)<br />

3 PÓLUSÚ, 50kA<br />

320A / 50kA 250…320 1920…3200 MC3N-A320 MC332231<br />

400A / 50kA 320…400 2400…4000 MC3N-A400 MC340231<br />

500A / 50kA 400…500 3000…5000 MC3N-A500 MC350231<br />

3 PÓLUSÚ, 150kA<br />

320A / 150kA 250…320 1920…3200 MC3H-A320 MC332331<br />

400A / 150kA 320…400 2400…4000 MC3H-A400 MC340331<br />

500A / 150kA 400…500 3000…5000 MC3H-A500 MC350331<br />

4 PÓLUSÚ, 50kA<br />

320A / 50kA 250…320 1920…3200 MC3N-4-A320 MC332241<br />

400A / 50kA 320…400 2400…4000 MC3N-4-A400 MC340241<br />

500A / 50kA 400…500 3000…5000 MC3N-4-A500 MC350241<br />

4 PÓLUSÚ, 150kA<br />

W SCHRACK INFO<br />

• Készülék- és kábelvédelem<br />

• 3 és 4 pólusú kivitel<br />

• Beállítható túlterhelési kioldó Ir: 0,8 – 1 x In (gyári beállítás: 0,8 x In)<br />

• Beállítható zárlati kioldó Ii: 8 – 10 x In (gyári beállítás: 8 x In)<br />

• Zárlati megszakítóképesség: 50, 150kA / 415V 50/60 Hz<br />

• Alapkivitel: csavaros csatlakozás, szorítókapocs rendelhető<br />

• Folyamatos terhelhetőség = névleges áram<br />

320A / 150kA 250…320 1920…3200 MC3H-4-A320 MC332341<br />

400A / 150kA 320…400 2400…4000 MC3H-4-A400 MC340341<br />

500A / 150kA 400…500 3000…5000 MC3H-4-A500 MC350341<br />

A vastagon szedett rendelési szám raktári termék.


BEÁLLÍTÁSI TARTOMÁNY<br />

NÉVLEGES ÁRAM / TÚLTERHELÉSI ZÁRLATI TÍPUS RENDELÉSI SZÁM<br />

ZÁRLATI <strong>MEGSZAKÍTÓK</strong>ÉPESSÉG KIOLDÓ (A) KIOLDÓ (A)<br />

3 PÓLUSÚ, 50kA<br />

250A / 50kA 125…250 500…2750 MC3N-AE250 MC325232<br />

400A / 50kA 200…400 800…4400 MC3N-AE400 MC340232<br />

630A / 50kA 315…630 1260…5040 MC3N-AE630 MC363232<br />

3 PÓLUSÚ, 150kA<br />

250A / 150kA 125…250 500…2750 MC3H-AE250 MC325332<br />

400A / 150kA 200…400 800…4400 MC3H-AE400 MC340332<br />

630A / 150kA 315…630 1260…5040 MC3H-AE630 MC363332<br />

4 PÓLUSÚ, 50kA<br />

250A / 50kA 125…250 500…2750 MC3N-4-AE250 MC325242<br />

400A / 50kA 200…400 800…4400 MC3N-4-AE400 MC340242<br />

630A / 50kA 315…630 1260…5040 MC3N-4-AE630 MC363242<br />

4 PÓLUSÚ, 150kA<br />

MC3 / 250 - 630A<br />

W 3 ÉS 4 PÓLUSÚ MEGSZAKÍTÓ 630 A-<strong>IG</strong>, ELEKTRONIKUS KIOLDÓ-<br />

EGYSÉGGEL, MC3N-AE, MC3H-AE, MC3N-4-AE, MC3H-4-E TÍPUSOK<br />

MC325232<br />

250A / 150kA 125…250 500…2750 MC3H-4-AE250 MC325342<br />

400A / 150kA 200…400 800…4400 MC3H-4-AE400 MC340342<br />

630A / 150kA 315…630 1260…5040 MC3H-4-AE630 MC363342<br />

A vastagon szedett rendelési szám raktári termék.<br />

W SCHRACK INFO<br />

• Készülék-, kábel- és generátorvédelem<br />

• 3 és 4 pólusú kivitel<br />

• Effektív érték mérés, hőmás védelem<br />

• Beállítható túlterhelési kioldó Ir: 0,5 – 1 x In (gyári beállítás: 0,8 x In)<br />

• Beállítható zárlati kioldó Ii: 2 – 12 x In (gyári beállítás: 6 x In)<br />

MC3...-AE250/400-nál: 2 – 11 x In (gyári beállítás: 6 x In)<br />

MC3....-AE630-nál: 2 – 8 x In (gyári beállítás: 6 x In)<br />

• Zárlati megszakítóképesség: 50, 150kA / 415 V 50/60 Hz<br />

• Alapkivitel: csavaros csatlakozás, szorítókapocs rendelhető<br />

• Folyamatos terhelhetőség = névleges áram<br />

45


46<br />

MC3 / 250 - 630A<br />

W 3 ÉS 4 PÓLUSÚ MEGSZAKÍTÓ 630 A-<strong>IG</strong>, SZELEKTÍV ELEKTRONIKUS<br />

KIOLDÓEGYSÉGGEL, MC3N-VE, MC3H-VE, MC3N-4-VE, MC3H-4-VE<br />

TÍPUSOK<br />

MC325233<br />

W SCHRACK INFO<br />

• Készülék-, kábel- és generátorvédelem<br />

• 3 és 4 pólusú kivitel<br />

• Effektív érték mérés, hőmás védelem<br />

• Beállítható túlterhelési kioldó Ir: 0,5 – 1 x In (gyári beállítás: 0,8 x In)<br />

• Beállítható időkésleltetés 6 x Ir-nél, tr: 2 – 20s, valamint végtelen = túlterhelés<br />

védelem nélkül (gyári beállítás: 10s)<br />

• Beállítható késleltetett zárlati kioldó Isd 2 – 10 x Ir (gyári beállítás: 6 x Ir)<br />

MC3...-4-VE630-nál: 2 – 7 x Ir (gyári beállítás: 6 x Ir)<br />

• Beállítható időkésleltetés tsd: 0, 20, 60, 100, 200, 300, 500, 750, 1000ms<br />

(gyári beállítás: 0)<br />

• Beállítható azonnali zárlati kioldó Ii: 2 – 12 x In (gyári beállítás: 12 x In)<br />

MC3...-VE250/400-nál: 2 – 11 x In (gyári beállítás: 6 x In)<br />

MC3...-VE630-nál: 2 – 8 x In (gyári beállítás: 6 x In)<br />

• Kapcsolható I2t funkció<br />

• Alapkivitel: csavaros csatlakozás, szorítókapocs rendelhető<br />

• Folyamatos terhelhetőség = névleges áram<br />

BEÁLLÍTÁSI TARTOMÁNY<br />

NÉVLEGES ÁRAM / TÚLTERHELÉSI ZÁRLATI KIOLDÓ TÍPUS RENDELÉSI SZÁM<br />

ZÁRLATI <strong>MEGSZAKÍTÓK</strong>ÉPESSÉG KIOLDÓ (A) AZONNALI (A) KÉSLELTETETT (A)<br />

3 PÓLUSÚ, 50kA<br />

250A / 50kA 125…250 500…2750 250…2500 MC3N-VE250 MC325233<br />

400A / 50kA 200…400 800…4400 400…4000 MC3N-VE400 MC340233<br />

630A / 50kA 315…630 1260…5040 472…4410 MC3N-VE630 MC363233<br />

3 PÓLUSÚ, 150kA<br />

250A / 150kA 125…250 500…2750 250…2500 MC3H-VE250 MC325333<br />

400A / 150kA 200…400 800…4400 400…4000 MC3H-VE400 MC340333<br />

630A / 150kA 315…630 1260…5040 472…4410 MC3H-VE630 MC363333<br />

4 PÓLUSÚ, 50kA<br />

250A / 50kA 125…250 500…2750 250…2500 MC3N-4-VE250 MC325243<br />

400A / 50kA 200…400 800…4400 400…4000 MC3N-4-VE400 MC340243<br />

630A / 50kA 315…630 1260…5040 472…4410 MC3N-4-VE630 MC363243<br />

4 PÓLUSÚ, 150kA<br />

250A / 150kA 125…250 500…2750 250…2500 MC3H-4-VE250 MC325343<br />

400A / 150kA 200…400 800…4400 400…4000 MC3H-4-VE400 MC340343<br />

630A / 150kA 315…630 1260…5040 472…4410 MC3H-4-VE630 MC363343<br />

A vastagon szedett rendelési szám raktári termék.


A vastagon szedett rendelési szám raktári termék.<br />

W SCHRACK INFO<br />

MC3 / 250 - 630A<br />

W 3 PÓLUSÚ MEGSZAKÍTÓ, MOTORVÉDELEM 450 A-<strong>IG</strong>,<br />

ELEKTRONIKUS KIOLDÓEGYSÉGGEL, MC3N-ME, MC3H-ME<br />

MC322237<br />

• Beállítható túlterhelési kioldó Ir: 0,5 – 1 x In (gyári beállítás: 0,8 x In)<br />

• Beállítható zárlati kioldó Ii: 2 – 14 x In (gyári beállítás: 12 x In)<br />

• Beállítható időkésleltetés 6 x Ir-nél, tr: 2 – 20s, valamint végtelen = túlterhelési kioldó<br />

nélkül (gyári beállítás: 10 s)<br />

• Effektív érték mérés, hőmás védelem<br />

• Fáziskiesés-érzékelés<br />

• Alapkivitel: csavaros csatlakozás, szorítókapocs rendelhető<br />

• Megfelel az IEC/EN 60947-4 és az IEC/EN 60947-2 szabványnak<br />

• Az AC3 alkalmazási kategória valamennyi követelményét teljesíti 400V AC<br />

feszültségnél<br />

BEÁLLÍTÁSI TARTOMÁNY<br />

NÉVLEGES ÁRAM / TELJESÍTMÉNY AC3 ÁRAM AC3 TÚLTERHELÉSI ZÁRLATI TÍPUS RENDELÉSI SZÁM<br />

ZÁRL. MEGSZAK. KÉP. kW A KIOLDÓ (A) KIOLDÓ (A)<br />

3 PÓLUSÚ, 50kA<br />

220A / 50kA 110 196 110…220 220…3080 MC3N-ME220 MC322237<br />

350A / 50kA 200 349 175…350 350…4900 MC3N-ME350 MC335237<br />

450A / 50kA 250 437 225…450 450…6300 MC3N-ME450 MC345237<br />

3 PÓLUSÚ, 150kA<br />

220A / 150kA 110 196 110…220 220…3080 MC3H-ME220 MC322337<br />

350A / 150kA 200 349 175…350 350…4900 MC3H-ME350 MC335337<br />

450A / 150kA 250 437 225…450 450…6300 MC3H-ME450 MC345337<br />

47


48<br />

MC3 / 250 - 630A<br />

W TERHELÉSKAPCSOLÓ 630 A-<strong>IG</strong>,<br />

MC3-PN, MC3-PN-4, MC3-N, MC3-N-4 TÍPUSOK<br />

MC340035<br />

NÉVLEGES ÁRAM MAX. ELŐTÉT BIZTOSÍTÓ (gL) TÍPUS RENDELÉSI SZÁM<br />

3 PÓLUSÚ, NEM TÁVKIOLDHATÓ<br />

400A 630 MC3-PN-400 MC340034<br />

630A 630 MC3-PN-630 MC363034<br />

4 PÓLUSÚ, NEM TÁVKIOLDHATÓ<br />

400A 630 MC3-PN-4-400 MC340044<br />

630A 630 MC3-PN-4-630 MC363044<br />

3 PÓLUSÚ, TÁVKIOLDHATÓ<br />

400A 630 MC3-N-400 MC340035<br />

630A 630 MC3-N-630 MC363035<br />

4 PÓLUSÚ, TÁVKIOLDHATÓ<br />

W SCHRACK INFO<br />

• 3 és 4 pólusú kivitel<br />

• Folyamatos terhelhetőség 630 A-ig<br />

• Kioldóegységet nem tartalmaz<br />

• MC3-PN.. 1 - 0 állás, nem távkioldható<br />

• MC3-N.. 1 - + - 0 állás, távkioldható munkaáramú / feszüktségcsökkenési kioldóval<br />

vagy távműködtethető motorral, kioldásjelző segédérintkező beépíthető<br />

• Alapkivitel: csavaros csatlakozás, szorítókapocs külön rendelhető<br />

• Megfelel az IEC/EN 60204 és a VDE 0113 szerinti főkapcsoló jellemzőknek a<br />

kényszerkapcsolatot is beleértve<br />

• Megfelel az IEC/EN 60947-3 és a VDE 0660 szerinti leválasztási jellemzőknek<br />

• Érintés elleni védelem a VDE 0160: 100. rész szerint<br />

• Folyamatos terhelhetőség = névleges áram<br />

• Névleges zárlati bekapcsolóképesség: Icm 25kA<br />

• Zárlati szilárdság (1s): Icw 12kA<br />

400A 630 MC3-N-4-400 MC340045<br />

630A 630 MC3-N-4-630 MC363045<br />

A vastagon szedett rendelési szám raktári termék.


W KOCSIZÓ SZERKEZET MC3 MEGSZAKÍTÓHOZ<br />

MC396711 MC396711<br />

A vastagon szedett rendelési szám raktári termék.<br />

MC3 / 250 - 630A<br />

LEÍRÁS TÍPUS RENDELÉSI SZÁM<br />

KOCSIZÓ ALJZAT<br />

Kocsizó aljzat, 3 pólusú MC3-XAVS MC396711<br />

Kocsizó aljzat, 4 pólusú MC3-4-XAVS MC396712<br />

KOCSIZÓ BETÉT<br />

W SCHRACK INFO<br />

Kocsizó betét, 3 pólusú ( a rendelni kívánt megszakító rendelési számát A betűvel kell kiegészíteni)<br />

Kocsizó betét, 4 pólusú ( a rendelni kívánt megszakító rendelési számát A betűvel kell kiegészíteni)<br />

• 3 és 4 pólusú kivitel<br />

• Az MC3 megszakítóhoz és az MC3-N terheléskapcsolóhoz<br />

W MŰSZAKI ADATOK<br />

• Kocsizó szerkezet vezérlőáramköri csatlakozóval<br />

• Inmax. 200 C-nál: 605A<br />

• Inmax. 400 C-nál: 550A<br />

• Beépítési helyzet: függőleges, 900 balra<br />

• 3 állás: bekocsizott, teszt, kikocsizott. A három állást mechanikusan kijelzés mutatja.<br />

• Az állás távjelzéséhez kiegészítő segédérintkezők beépíthetők. Kapcsoló állásonként egy záró vagy egy nyitó érintkező<br />

• A segédérintkezők, munkaáramú- és feszültségcsökkenési kioldók csatlakozása a vezérlőáramköri csatlakozóhoz<br />

gyárilag kialakított<br />

• Kocsizó betét csak a megszakítóval együtt szállítható!<br />

• Kocsizó aljzat külön rendelhető, előre beszerelhető<br />

W ÁLLÁS- ÉS HIBAJELZŐ SEGÉDÉRINTKEZŐK,<br />

M22 TÍPUS<br />

W SCHRACK INFO<br />

• A főérintkezőkkel egyszerre kapcsol, jelzési és reteszelési<br />

feladatok ellátására<br />

• Hibajelző segédérintkező jelzés: munkaáramú,<br />

feszültségcsökkenési, túlterhelési és zárlati kioldóval történő<br />

kioldás esetén<br />

MM216378<br />

W MŰSZAKI ADATOK<br />

Terhelhetőség: AC15: 4A / 230V AC<br />

DC13: 3A / 24V DC<br />

W SCHRACK INFO<br />

A hibajelző segédérintkező megegyezik az állásjelző segédérintkezővel. A funkcióját az dönti el, hogy melyik<br />

segédérintkező pozícióba helyezzük el a megszakítóban (a hibajelző segédérintkező a baloldalra kerül).<br />

Maximális beépíthetőség: 3db állásjelző- és 1db hibajelző segédérintkező<br />

LEÍRÁS TÍPUS RENDELÉSI SZÁM<br />

1 záró segédérintkezõ csavaros sorozatkapoccsal M22-K10 MM216376<br />

1 nyitó segédérintkezõ csavaros sorozatkapoccsal M22-K01 MM216378<br />

2 záró segédérintkezõ rugós sorozatkapoccsal M22-CK20 MM107898<br />

2 nyitó segédérintkezõ rugós sorozatkapoccsal M22-CK02 MM107899<br />

1 nyitó és 1 záró segédérintkezõ rugós sorozatkapoccsal M22-CK11 MM107940<br />

49


50<br />

MC3 / 250 - 630A<br />

W FESZÜLTSÉGCSÖKKENÉSI KIOLDÓ<br />

MC3-XU TÍPUS<br />

MC299499<br />

W ELŐRESIETŐ SEGÉDÉRINTKEZŐ<br />

MC3-XHIV TÍPUS<br />

FESZÜLTSÉG TÍPUS RENDELÉSI SZÁM<br />

24V AC MC2/3-XU24AC MC299491<br />

24V DC MC2/3-XU24DC MC299509<br />

208-240V AC MC2/3-XU208-240AC MC299499<br />

380-440V AC MC2/3-XU380-440AC MC299501<br />

Egyéb feszültség szintek külön kérésre.<br />

W SCHRACK INFO<br />

Reteszelési és terhelésleválasztási kapcsolásokhoz.<br />

W MŰSZAKI ADATOK<br />

• Előresietés be- és kikapcsolásnál (kézi működtetés): kb. 20 ms<br />

• Nem kombinálható MC3-XU... feszültségcsökkenési, MC3-XA...<br />

munkaáramú kioldóval, illetve MC-XR motorhajtással<br />

MC299430<br />

• Terhelhetőség: AC15: 4A / 230V AC<br />

W TIPPEK ÉS TRÜKKÖK<br />

DC13: 3A / 24V DC<br />

Maximális beépíthetőség a segédérintkezőkkel:<br />

1db előresiető állásjelző segédérintkező<br />

LEÍRÁS TÍPUS RENDELÉSI SZÁM<br />

Elõresiető segédérintkező, 2 záró MC2/3-XHIV MC299430<br />

W SCHRACK INFO<br />

• MC megszakító / MC-N terheléskapcsoló késleltetés nélküli<br />

kikapcsolása a működtető feszültség csökkenése esetén<br />

• Kikapcsolási tartomány: 0,35 - 0,7 x Us<br />

• Vészkikapcsoló készülékek használata esetén veszleállító<br />

nyomógombbal történő működtetéshez.<br />

W SCHRACK INFO<br />

Ha a feszültségcsökkenési kioldó feszültségmentes, akkor ez a bekapcsolási kísérletek esetén a megszakító<br />

főérintkezőinek záródását biztonságosan megakadályozza. Feszültségcsökkenési kioldó nem használható együtt<br />

munkaáramú kioldóval vagy előresiető segédérintkezővel (MC3-XHIV).<br />

A vastagon szedett rendelési szám raktári termék.


MC299591<br />

A vastagon szedett rendelési szám raktári termék.<br />

MC3 / 250 - 630A<br />

W FESZÜLTSÉGCSÖKKENÉSI KIOLDÓ KÉT ELŐRESIETŐ SEGÉD-<br />

ÉRINTKEZŐVEL, MC3-XUHIV TÍPUS<br />

FESZÜLTSÉG TÍPUS RENDELÉSI SZÁM<br />

208 - 240V AC MC2/3-XUHIV230V MC299591<br />

380 - 440V AC MC2/3-XUHIV400V MC299594<br />

Egyéb feszültség szintek külön kérésre.<br />

W SCHRACK INFO<br />

• 2 előresiető segédérintkezővel<br />

• Főkapcsoló / vészkikapcsoló alkalmazásoknál a feszültségcsökkenési<br />

kioldó előresiető kapcsolásához és reteszelési és terhelésleválasztási<br />

kapcsolásokhoz<br />

• Egyéb feszültség szintek és csatlakozási módok külön kérésre.<br />

W SCHRACK INFO<br />

Ha a feszültségcsökkenési kioldő feszültségmentes, akkor ez a bekapcsolási kísérletek esetén a megszakító<br />

főérintkezőinek záródását biztonságosan megakadályozza. Előresietés be- és kikapcsolásnál (20ms). Feszültségcsökkenési<br />

kioldó nem használható együtt munkaáramú kioldóval vagy előresiető segédérintkezővel (MC3-XHIV).<br />

W FESZÜLTSÉGCSÖKKENÉSI KIOLDÓ, KIKAPCSOLÁS KÉSLELTETÉS-<br />

SEL, MC-UVU, MC-XUV TÍPUSOK<br />

MC295927 MC299499<br />

W MŰSZAKI ADATOK<br />

• Időkésleltetés beállítható: 70 ms – 4 s<br />

• Nem használható együtt MC2/3-XA munkaáramú kioldóval<br />

• Külső kiegészítõ kondenzátorral növelhető:<br />

vagy MC2/3-XHIV előresiető segédérintkezővel.<br />

30.000 mF ≥ 35V 8s-ig<br />

• Időkésleltető egység rögzítése csavaros vagy DIN sínes<br />

90.000 mF ≥ 35V 16s-ig<br />

• Feszültség: 24V AC/DC<br />

• Speciális MC2/3-XUVL típusú kioldó szükséges.<br />

380-440V AC<br />

480-550V AC<br />

MEGNEVEZÉS TÍPUS RENDELÉSI SZÁM<br />

Időkésleltető egység MC-UVU MC190154<br />

Speciális feszültségcsökkenési kioldó időkésleltető egyszéghez, MC3 MC2/3-XUV MC299527<br />

W MUNKAÁRAMÚ KIOLDÓ, MC3-XA TÍPUS<br />

MC299754<br />

FESZÜLTSÉG TÍPUS RENDELÉSI SZÁM<br />

24V AC/DC MC2/3-XA24 AC/DC MC299754<br />

208 - 250V AC/DC MC2/3-XA230 AC/DC MC299763<br />

110 - 130V AC/DC MC2/3-XA110 AC/DC MC299760<br />

Egyéb feszültség szintek külön kérésre.<br />

W SCHRACK INFO<br />

• Amennyiben a feszültségkiesés ideje<br />

kevesebb, mint 0,07 - 16s, a megszakító<br />

vagy terheléskapcsoló nem old ki.<br />

W SCHRACK INFO<br />

• Megszakítók kioldása feszültség impulzus vagy folyamatos feszültség<br />

rákapcsoása esetén<br />

W MŰSZAKI ADATOK<br />

Ha a munkaáramú kioldón feszültség van, akkor ez a bekapcsolási<br />

kísérletek esetén a megszakító főérintkezőinek záródását biztonságosan<br />

megakadályozza. Munkaáramú kioldó nem használható együtt<br />

feszültségcsökkenési kioldóval.<br />

51


52<br />

MC3 / 250 - 630A<br />

W MOTOROS HAJTÁS MC3 MEGSZAKÍTÓHOZ<br />

MC399850<br />

W MŰSZAKI ADATOK<br />

W KAPCSOLÁSI CIKLUS<br />

FESZÜLTSÉG TÍPUS RENDELÉSI SZÁM<br />

208 - 240V AC MC3-XR208-240AC MC399850<br />

Kiegészítő burkolat 4 pólusú megszakítókhoz a 4. pólus takarására MC3-XAVPR MC396678<br />

Egyéb feszültség szintek külön kérésre.<br />

W SCHRACK INFO<br />

• Be- / kikapcsolás, nyugtázás folyamatos- vagy<br />

impulzusvezérléssel<br />

• Bekapcsolási idő: ≤ 80ms<br />

• Motoros hajtás összeépíthető MC megszakítókkal, MC-N terheléskapcsolókkal (nem<br />

kombinálható MC-PN terheléskapcsolókkal)<br />

• A megszakítót egyidőben nem lehet kikapcsoltatni a motorhajtással és kioldatni<br />

munkaáramú vagy feszültségcsökkenési kioldóval<br />

• Helyi, kézi kapcsolás lehetséges<br />

• A kikapcsolás és bekapcsolás közötti szünetidő: 3s<br />

W BEKÖTÉSI RAJZOK<br />

Impulzus vezérlés Folyamatos vezérlés<br />

W MECHANIKUS RETESZ KÉZI HAJTÁSHOZ, MC3 MEGSZAKÍTÓ<br />

MC391583 + MC191585<br />

• A 75-ös bekötési pont funkciója:<br />

A motor távműködtethetőségének a jelzése,<br />

amennyiben a motoron lévő helyi nyomógomb<br />

takaró zárt és a készülék nem lakatolt.<br />

AC-15: 2A / 400V<br />

DC-13: 0,2A / 220V<br />

Impulzus vezérlés automatikus “KI”<br />

helyzetbe kapcsolással<br />

Védelmi kioldás után<br />

W SCHRACK INFO<br />

Kézi hajtás vagy ajtókuplungos kézi hajtás külön rendelendő!<br />

Motoros hajtással vagy előlapkerettel nem kombinálható!<br />

Mechanikus reteszelés kialakításához legalább 2 reteszelő egység szükséges.<br />

Lehetséges kombinációkat és reteszelési változatokat lásd 142. oldalon,<br />

bowden külön rendelendő.<br />

LEÍRÁS TÍPUS RENDELÉSI SZÁM<br />

Mechanikai reteszelés MC3-XMV MC391583<br />

Bowden, 225, mm MC-XBZ225 MC191585<br />

Bowden, 600mm MC-XBZ600 MC191586<br />

Bowden, 1000mm MC-XBZ1000 MC191587<br />

HIA<br />

A vastagon szedett rendelési szám raktári termék.


A vastagon szedett rendelési szám raktári termék.<br />

MC3 / 250 - 630A<br />

W MECHANIKUS RETESZ MOTOROS HAJTÁSHOZ, MC3 MEGSZAKÍTÓ<br />

W SCHRACK INFO<br />

• Két megszakítóhoz, azonos vgy eggyel nagyobb építési<br />

nagyságú összereteszeléséhez<br />

• Szerelés egymás mellé<br />

• Szerelés egymás alá a hosszú kivitellel<br />

• Két megszakítóhoz szükséges alkatrészeket tartalmaz<br />

MC294544 MC294544 - Szerelve<br />

• Motorhajtás külön rendelendő<br />

• Megszakítók közötti maximális távolságokat lásd a 143.<br />

W SCHRACK INFO<br />

oldalon<br />

Kézi hajtással ajtókuplungos kézi hajtással és előresiető segédérintkezővel nem kombinálható.<br />

LEÍRÁS TÍPUS RENDELÉSI SZÁM<br />

Mechanikai reteszelés, MC2/3 MC2/3-XMVR MC294544<br />

Mechanikai reteszelés, hosszú kivitel, MC2/3 MC2/3-XMVRL MC294549<br />

Mechanikai reteszelés, MC3 MC3-XMVR MC394545<br />

Mechanikai reteszelés, hosszú kivitel, MC3 MC3-XMVRL MC394550<br />

Mechanikai reteszelés, MC3/4 MC3/4-XMVR MC394546<br />

Mechanikai reteszelés, hosszú kivitel, MC3/4 MC3/4-XMVRL MC394551<br />

W KÉZI HAJTÁS MC3 MEGSZAKÍTÓHOZ<br />

MC390129<br />

W SCHRACK INFO<br />

• Előlapkerettel kombinálható<br />

W MŰSZAKI ADATOK<br />

Az alábbi kialakítások elérhetőek:<br />

MC.-XDV<br />

Ki helyzetben lakatolható, max. 3 lakattal, fekete/szürke<br />

MC.-XDVR<br />

Ki helyzetben lakatolható, max. 3 lakattal, piros/sárga<br />

LEÍRÁS TÍPUS RENDELÉSI SZÁM<br />

Kézi hajtás, MC3, fekete/szürke MC3-XDV MC390129<br />

Kézi hajtás, MC3, piros/sárga MC3-XDVR MC390140<br />

53


54<br />

MC3 / 250 - 630A<br />

W KÉZI HAJTÁS, AJTÓKUPLUNGOS KIVITEL, MC3 MEGSZAKÍTÓHOZ<br />

MC390170 - Forgóhajtás<br />

MC390170 - Csatolórész MC390170 - Forgókar<br />

W SCHRACK INFO<br />

• Komplett egység forgóhajtással és kuplung elemekkel együtt<br />

• Védettség: IP66<br />

• Kézi hajtás 90°kal elforgatható, a megszakító vízszintes felszereléséhez<br />

• Ajtóreteszeléses kivitel<br />

• Lakatolt Ki és Be helyzetben nem kiiktatható a reteszelés<br />

• Módosítás után lehetséges, hogy a Be helyzet ne legyen reteszelt, mert kívülről kiiktatható a reteszelés egy<br />

csavarhúzó segítségével<br />

• Az ajtó Ki helyzetben nyitható<br />

• Külső figyelmeztető tábla / jelölés felpattintható<br />

• A hosszabbítótengelyt külön kell megrendelni!<br />

W MŰSZAKI ADATOK<br />

Az alábbi kialakítások elérhetőek:<br />

MC.-XTVD<br />

Ki helyzetben lakatolható, ajtóreteszeléssel, max. 3 lakattal, fekete/szürke<br />

MC.-XTVDV<br />

Ki helyzetben és módosítás után Be helyzetben is lakatolható (a forgókaron és a megszakítón is),<br />

ajtóreteszeléssel, max. 3 lakattal, fekete/szürke<br />

MC.-XTVDVR<br />

Ki helyzetben lakatolható (a forgókaron és a megszakítón is), ajtóreteszeléssel, max. 3 lakattal, piros/sárga<br />

LEÍRÁS TÍPUS RENDELÉSI SZÁM<br />

Kézi hajtás ajtóra, MC3, Ki helyzetben lakatolható, ajtóreteszeléssel, fekete/szürke MC3-XTVD MC390170<br />

Kézi hajtás ajtóra, MC3, Ki és Be helyzetben lakatolható, ajtóreteszeléssel, fekete/szürke MC3-XTVDV MC390176<br />

Kézi hajtás ajtóra, MC3, Ki helyzetben lakatolható, ajtóreteszeléssel, piros/sárga<br />

W TENGELY, MC3 MEGSZAKÍTÓHOZ<br />

MC390193<br />

W SCHRACK INFO<br />

• 400 és 600mm méységű szekrényekhez<br />

• Kívánt hosszúságúra vágható<br />

LEÍRÁS SZEKRÉNYMÉLYSÉG TÍPUS RENDELÉSI SZÁM<br />

Tengely, MC3, max. 400mm max. 400 mm MC3/4-XV4 MC391234<br />

Tengely, MC3, max. 600mm max. 600 mm MC3/4-XV6 MC390193<br />

A vastagon szedett rendelési szám raktári termék.


W SZORÍTÓKAPOCS, MC3 MEGSZAKÍTÓHOZ<br />

MC390042<br />

A vastagon szedett rendelési szám raktári termék.<br />

W SCHRACK INFO<br />

MC3 / 250 - 630A<br />

• Csavaros csatlakozású készülék átalakításához<br />

• A készlet csak egy oldalra való csatlakozókat tartalmaz<br />

• A megszakítóházon belül szerelendő<br />

• Amennyiben Ue ≥ 525V AC, MC3(-4)-XKSA<br />

kapocsburkolat használata szükséges<br />

LEÍRÁS TÍPUS RENDELÉSI SZÁM<br />

Szorítókapocs (a készlet 3db-ot tartalmaz), MC3 MC3-XKC MC390042<br />

Szorítókapocs (a készlet 4db-ot tartalmaz), MC3-4 MC3-4-XKC MC396783<br />

W TUNNELKAPOCS, MC3 MEGSZAKÍTÓHOZ<br />

MC391461 MC391461<br />

W SCHRACK INFO<br />

• A készlet csak egy oldara való csatlakozókat tartalmaz<br />

• A kapcsokba a főáramkör mellett vezérlőáramkör is csatlakoztatható<br />

• Beköthető vezérlő rézvezeték minden kapocsba:<br />

sodrott mm2: 1 x (0,75 - 2,5)<br />

2 x ( 0,75 - 1,5)<br />

• A maximális átmérő csak sodrott, érvéghüvely nélküli kábelre vonatkozik<br />

• A megszakítóházon kívül szerelendő<br />

• XKSA kapocsburkolat használata kötelező (a készlet tartalmazza)<br />

W MŰSZAKI ADATOK<br />

• Réz és alumínium kábelekhez<br />

• A burkolat a készlet része<br />

• Körszelvényű sodrott / szektorszelvényű sodrott kábelekhez<br />

LEÍRÁS TÍPUS RENDELÉSI SZÁM<br />

Tunnelkapocs, 185 mm 2 , (a készlet 3db-ot tartalmaz), MC3 MC3-XKA1 MC391459<br />

Tunnelkapocs, 2 x 240 mm 2 , (a készlet 3db-ot tartalmaz), MC3 MC3-XKA2 MC391461<br />

Tunnelkapocs, 185 mm 2 , (a készlet 4db-ot tartalmaz),MC3-4 MC3-4-XKA1 MC391460<br />

Tunnelkapocs, 2 x 240 mm 2 , (a készlet 4db-ot tartalmaz),MC3-4 MC3-4-XKA2 MC391462<br />

55


56<br />

MC3 / 250 - 630A<br />

W KÁBELSARU, MC3 MEGSZAKÍTÓHOZ<br />

MC390041<br />

W SCHRACK INFO<br />

• Speciális, keskeny saru<br />

• A kábelsarukat kapocsburkolat nélküli használat esetén szigetelni kell.<br />

LEÍRÁS TÍPUS RENDELÉSI SZÁM<br />

Kábelsaru, 185 mm 2 , MC3 MC3/4-XKS185 MC390040<br />

Kábelsaru, 240 mm 2 , MC3 MC3/4-XKS240 MC390041<br />

W HÁTSÓ CSATLAKOZÁS, MC3 MEGSZAKÍTÓHOZ<br />

MC396792<br />

W SCHRACK INFO<br />

• A készlet 3 vagy 4 pólusú készülékekhez tartalmaz egy oldalra való csatlakozókat<br />

LEÍRÁS TÍPUS RENDELÉSI SZÁM<br />

Hátsó csatlakozás, (a készlet 3db-ot tartalmaz), MC3 MC3-XKR MC396792<br />

Hátsó csatlakozás, (a készlet 4db-ot tartalmaz), MC3-4-hez MC3-4-XKR MC396795<br />

W CSATLAKOZÓ SÍN FÁZISTÁVOLSÁG NÖVELÉSSEL, MC3<br />

MEGSZAKÍTÓHOZ<br />

MC390514<br />

W SCHRACK INFO<br />

• A készlet 3 vagy 4 sínt és fáziselválasztó szigetelőt tartalmaz<br />

• MC3.. növelt fázistávolság 70mm, 2 kábelsaru köthető be<br />

LEÍRÁS TÍPUS RENDELÉSI SZÁM<br />

Csatlakozó sín fázistávolság növeléssel, 3 pólus, 630A, MC3 MC3-XKV70 MC390514<br />

Csatlakozó sín fázistávolság növeléssel, 4 pólus, 630 A, MC3-4 MC3-4-XKV70 MC390515<br />

A vastagon szedett rendelési szám raktári termék.


A vastagon szedett rendelési szám raktári termék.<br />

MC3 / 250 - 630A<br />

W CSATLAKOZÓ KAPCSOK FÁZISTÁVOLSÁG NÖVELŐ SÍNHEZ,<br />

MC3 MEGSZAKÍTÓHOZ<br />

MC390782 + MC390784<br />

LEÍRÁS TÍPUS RENDELÉSI SZÁM<br />

3 PÓLUSÚ<br />

Csatlakozó kapcsok fázistávolság növelő sínhez, 500A, kábelhez MC3-XK300 MC390782<br />

Csatlakozó kapcsok fázistávolság növelő sínhez, 630A, laminált gyűjtősínhez MC3-XK22X21 MC390784<br />

4 PÓLUSÚ<br />

W SCHRACK INFO<br />

• A készlet 3 vagy 4 pólusú készülékekhez tartalmaz egy oldalra való csatlakozókat<br />

• Csak fázistávolság növelő sínnel használható<br />

• Hajlékony és nagyon hajlékony kábelek esetén érvéghüvely használata szükséges<br />

• A kapcsokba a főáramkör mellett vezérlőáramkör is csatlakoztatható<br />

• Beköthető vezérlő rézvezeték minden kapocsba:<br />

sodrott mm2: 1 x (0,75 - 2,5)<br />

2 x ( 0,75 - 1,5)<br />

• Beköthető réz kábel: 2 x 120 - 300mm2 • Beköthető laminált réz gyűjtősín: (2 x) 11 x 21 - 1mm<br />

Csatlakozó kapcsok fázistávolság növelő sínhez, 500A, kábelhez MC3-4-XK300 MC390783<br />

Csatlakozó kapcsok fázistávolság növelő sínhez, 630A, laminált gyűjtősínhez MC3-4-XK22X21 MC390785<br />

W FÁZISELVÁLASZTÓ LEMEZ, MC3 MEGSZAKÍTÓHOZ<br />

MC390513<br />

W SCHRACK INFO<br />

• A készlet 3 vagy 4 pólusú készülékekhez tartalmaz egy oldalra való lemezeket<br />

• Vétlen érintés elleni védelem kábelsarus, sínes csatlakozás esetén<br />

• Nem használható tunnelkapoccsal és hátsó csatlakozással együtt<br />

LEÍRÁS TÍPUS RENDELÉSI SZÁM<br />

Fáziselválasztó lemez, MC3 MC3-XKP MC390512<br />

Fáziselválasztó lemez, MC3-4 MC3-4-XKP MC390513<br />

W VEZÉRLŐÁRAMKÖR KAPOCS, MC3 MEGSZAKÍTÓHOZ<br />

MC196739<br />

W SCHRACK INFO<br />

• A készlet két csatlakozót tartalmaz felül vagy alul elhelyezve, 3 vagy 4 pólusú<br />

készülékhez<br />

• A tunnelkapocs tartalmazza<br />

• Beköthető rézvezeték:<br />

sodrott mm2 : 1 x (0,75 - 2,5)<br />

2 x (0,75 - 1,5)<br />

LEÍRÁS TÍPUS RENDELÉSI SZÁM<br />

Vezérlőáramkör kapocs, szorítókapocshoz, MC3 MC-XSTK MC196739<br />

Vezérlőáramkör kapocs, csavaros csatlakozáshoz, MC3 MC3/4-XSTS MC396797<br />

57


58<br />

MC3 / 250 - 630A<br />

W KAPOCSBURKOLAT, MC3 MEGSZAKÍTÓHOZ<br />

MC390045<br />

W SCHRACK INFO<br />

• Vétlen érintés elleni védelem kábelsarus, sínes csatlakozás esetén<br />

• A készlet 3 vagy 4 pólusú készülékhez tartalmaz egy oldalra való csatlakozó burkolatot<br />

• Védettség: elölről, oldalról, hátulról IP4X<br />

csatlakozó oldal felől IP1X<br />

• Tunnelkapocs esetén a burkolat a készlet része<br />

LEÍRÁS TÍPUS RENDELÉSI SZÁM<br />

Kapocsburkolat, 3 pólusú, MC3 MC3-XKSA MC390045<br />

Kapocsburkolat, 4 pólusú, MC3-4 MC3-4-XKSA MC396801<br />

W IP2X UJJAL ÉRINTÉS ELLENI VÉDELEM KÖZVETLENÜL AZ MC3<br />

MEGSZAKÍTÓRA SZERELVE<br />

MC396804 MC396808<br />

W SCHRACK INFO<br />

• Az érintés elleni védelem növelése IP2X védettségre<br />

• A csatlakozótér érintés elleni védelme a kábelek<br />

csatlakozásakor<br />

• MC2-XIPA és MC2-4-XIPA csak a kapocsburkolattal együtt<br />

használható<br />

• A készlet egy oldal takarását biztosítja<br />

LEÍRÁS TÍPUS RENDELÉSI SZÁM<br />

KERET A KAPOCSLEFEDÉSHEZ<br />

Ujjal érintés elleni védelem, 3 pólusú, MC3 MC3-XIPK MC396804<br />

Ujjal érintés elleni védelem, 4 pólusú, MC3-4 MC3-4-XIPK MC396805<br />

KAPOCSLEFEDÉS<br />

Ujjal érintés elleni védelem, 3 pólusú, MC3 MC3-XIPA MC396808<br />

Ujjal érintés elleni védelem, 4 pólusú, MC3-4 MC3-4-XIPA MC396809<br />

A vastagon szedett rendelési szám raktári termék.


W MŰANYAG TOKOZAT, XCI TÍPUS<br />

MC391525<br />

A vastagon szedett rendelési szám raktári termék.<br />

W SCHRACK INFO<br />

MC3 / 250 - 630A<br />

• Szorítókapoccsal rendelkező megszakítókhoz, közvetlen kábel csatlakozáshoz<br />

• Ajtókuplungos kézi hajtással<br />

• Komplett, minden szükséges alkatrészt tartalmaz<br />

• Védettség: IP65<br />

W MŰSZAKI ADATOK<br />

Megszakítók és terheléskapcsolók beszerelésére alkalmas, egyedileg felszerelhető tokozatok, alsó és felső<br />

kábelbevezetéssel. Tartalmazza a falra történő felszereléshez szükséges eszközöket. Zárlatállóság 415V 50/60Hz<br />

esetén 10kA. Nem használható együtt motoros hajtással, dugaszolható, illetve kocsizható megszakítókkal. Szigetelt<br />

kiegészítő sorkapcsokat a 4. és 5. pólushoz külön kell rendelni.<br />

Az alábbi kialakítások elérhetőek:<br />

Standard, fekete/szürke<br />

Ki helyzetben lakatolható, tokozatfedél reteszeléssel, max. 3 lakattal<br />

Vészkikapcsoló, piros/sárga<br />

Ki helyzetben lakatolható (a kézi hajtáson és a megszakítón is), tokozatfedél reteszeléssel, max. 3 lakattal<br />

LEÍRÁS MAX. NÉVL. FOLYAMATOS TERHELHETŐSÉG TÍPUS RENDELÉSI SZÁM<br />

STANDARD, FEKETE/SZÜRKE<br />

Műanyag tokozat, MC3(-4), 3 vagy 4 pólusú ≤ 400 A MC3-XCI48-TVD MC391525<br />

VÉSZKIKAPCSOLÓ, PIROS/SÁRGA<br />

Műanyag tokozat, MC3(-4), 3 vagy 4 pólusú ≤ 400 A MC3-XCI48-TVD MC391530<br />

W SZ<strong>IG</strong>ETELT KIEGÉSZÍTŐ SOROZATKAPOCS MC3 MEGSZAKÍTÓHOZ<br />

MC294709<br />

W SCHRACK INFO<br />

• A nulla- és védővezeték átvezetéséhez<br />

• 1 pólusú<br />

LEÍRÁS CSATLAKOZÁSKERESZTMETSZET TÍPUS RENDELÉSI SZÁM<br />

Szigetelt kiegészítő sorozatkapocs 250A, sodrott 1 x (35-150 mm 2 ), 2 x (16-70 mm 2 ) K150/1/BR MC294709<br />

Szigetelt kiegészítő sorozatkapocs 400A, sodrott 1 x (50-240 mm 2 ), 2 x (25-120 mm 2 ) K240/1/BR MC397082<br />

Szigetelt kiegészítő sorozatkapocs 630A, sodrott, 1 x (240-300mm 2 ), 2 x (50-240 mm 2 ) K2x240/1/BR MC399455<br />

59


60<br />

MC3 / 250 - 630A<br />

W KÉSZÜLÉK ADAPTER MEGSZAKÍTÓHOZ ÉS TERHELÉSKAPCSOLÓ-<br />

HOZ, 60mm-ES GYŰJTŐSÍNRENDSZERHEZ<br />

MC391668<br />

W SCHRACK INFO<br />

• 12 - 30 x 5 - 10mm-es gyűjtősínekre történő felszereléshez<br />

• Kettős és háromszoros T sínekhez<br />

• Csavarozás nélküli síncsatlakozás<br />

• Névleges üzemi feszültség: Ue = 690V<br />

W MŰSZAKI ADATOK<br />

MC3 630A-ig:<br />

• A gyűjtősínrendszerhez való csatlakozás felül<br />

• MC3-XKR13 típusú hátoldali csatlakozó szükséges, külön rendelendő<br />

LEÍRÁS TÍPUS RENDELÉSI SZÁM<br />

60mm-es gyűjtősín adapter, 550A, 3 pólusú, MC3 32170 MC391700<br />

Hátoldali csatlakozó, 3 pólusú MC3-XKR13 MC391668<br />

W ELŐLAP KERET, MC3 MEGSZAKÍTÓHOZ<br />

MC394645<br />

W SCHRACK INFO<br />

• Billenőkarhoz, kézi és motoros hajtáshoz<br />

• Védettség: IP40<br />

• 1,5 - 5mm-es anyagvastagságú ajtók és tokozatok négyszögletes kivágásaihoz<br />

• Külső figyelmeztető tábla / jelölés felpattintható<br />

LEÍRÁS TÍPUS RENDELÉSI SZÁM<br />

Előlap keret, MC3 MC3-XBR MC394645<br />

W BILLENŐKAR LEZÁRÓ SZERKEZET, MC3 MEGSZAKÍTÓHOZ<br />

MC290201<br />

W SCHRACK INFO<br />

• Ki állásban lakatolható, max. 3 lakattal (lakatkengyel: 4 - 8mm)<br />

• Előlap kerettel nem kombinálható<br />

LEÍRÁS TÍPUS RENDELÉSI SZÁM<br />

Billenőkar lezáró szerkezet, MC3 MC2/3-XKAV MC290201<br />

A vastagon szedett rendelési szám raktári termék.


W TÁVTARTÓ, MC3 MEGSZAKÍTÓHOZ<br />

MC390211<br />

A vastagon szedett rendelési szám raktári termék.<br />

W SCHRACK INFO<br />

MC3 / 250 - 630A<br />

• Lehetővé teszi különböző építési nagyságú megszakítók kiemelését, hogy a<br />

készülékek előlapjai azonos magasságba kerüljenek<br />

• Raszter mélység: 17,5 mm, menet: M5<br />

• Egy készlet négy távtartót tartalmaz<br />

• Maximális felszerelhetőség: 4 darab rögzítőcsavaronként<br />

LEÍRÁS TÍPUS RENDELÉSI SZÁM<br />

Távtartó, MC3 MC3/4-XAB MC390211<br />

61


62<br />

MC4 / 630 - 1600A<br />

W 3 ÉS 4 PÓLUSÚ MEGSZAKÍTÓ 1600 A-<strong>IG</strong> ELEKTRONIKUS KIOLDÓ-<br />

EGYSÉGGEL, MC4N-AE, MC4H-AE, MC4N-4-AE, MC4H-4-AE TÍPUSOK<br />

MC463232<br />

BEÁLLÍTÁSI TARTOMÁNY<br />

NÉVLEGES ÁRAM/ TÚLTERHELÉSI ZÁRLATI TÍPUS RENDELÉSI SZÁM<br />

ZÁRLATI <strong>MEGSZAKÍTÓK</strong>ÉPESSÉG KIOLDÓ (A) KIOLDÓ (A)<br />

3 PÓLUSÚ, 50kA<br />

630A / 50kA 315…630 1260…7560 MC4N-AE630 MC463232<br />

800A / 50kA 400…800 1600…9600 MC4N-AE800 MC480232<br />

1000A / 50kA 500…1000 2000…12000 MC4N-AE1000 MC410232<br />

1250A / 50kA 630…1250 2500…15000 MC4N-AE1250 MC412232<br />

1600A / 50kA 800…1600 3200…19200 MC4N-AE1600 MC416232<br />

3 PÓLUSÚ, 85kA<br />

630A / 85kA 315…630 1260…7560 MC4H-AE630 MC463332<br />

800A / 85kA 400…800 1600…9600 MC4H-AE800 MC480332<br />

1000A / 85kA 500…1000 2000…12000 MC4H-AE1000 MC410332<br />

1250A / 85kA 630…1250 2500…15000 MC4H-AE1250 MC412332<br />

1600A /85kA 800…1600 3200…19200 MC4H-AE1600 MC416332<br />

4 PÓLUSÚ, 50kA<br />

630A / 50kA 315…630 1260…7560 MC4N-4-AE630 MC463242<br />

800A / 50kA 400…800 1600…9600 MC4N-4-AE800 MC480242<br />

1000A / 50kA 500…1000 2000…12000 MC4N-4-AE1000 MC410242<br />

1250A / 50kA 630…1250 2500…15000 MC4N-4-AE1250 MC412242<br />

1600A / 50kA 800…1600 3200…19200 MC4N-4-AE1600 MC416242<br />

4 PÓLUSÚ, 85kA<br />

W SCHRACK INFO<br />

630A / 85kA 315…630 1260…7560 MC4H-4-AE630 MC463342<br />

800A / 85kA 400…800 1600…9600 MC4H-4-AE800 MC480342<br />

1000A / 85kA 500…1000 2000…12000 MC4H-4-AE1000 MC410342<br />

1250A / 85kA 630…1250 2500…15000 MC4H-4-AE1250 MC412342<br />

1600A / 85kA 800…1600 3200…19200 MC4H-4-AE1600 MC416342<br />

Nagyobb zárlati megszakítóképesség külön kérésre<br />

• Készülék-, vezeték- és generátor védelem<br />

• 3 és 4 pólusú kivitel<br />

• Effektív érték mérés, hőmás védelem<br />

• Beállítható túlterhelési kioldó Ir: 0,5 – 1 x In (gyári beállítás 0,8 x In)<br />

• Beállítható zárlati kioldó Ii: 2 – 12 x In (gyári beállítás 6 x In)<br />

• Zárlati megszakítóképesség: 50, 85kA / 415V 50/60Hz<br />

• Csatlakozási mód: csavaros<br />

• Folyamatos terhelhetőség = névleges áram<br />

A vastagon szedett rendelési szám raktári termék.


W 3 ÉS 4 PÓLUSÚ MEGSZAKÍTÓ 1600 A-<strong>IG</strong>, SZELEKTÍV<br />

ELEKTRONIKUS KIOLDÓEGYSÉGGEL,<br />

MC4N-VE, MC4H-VE, MC4N-4-VE, MC4H-4-VE TÍPUSOK<br />

MC463233<br />

A vastagon szedett rendelési szám raktári termék.<br />

BEÁLLÍTÁSI TARTOMÁNY<br />

MC4 / 630 - 1600A<br />

NÉVLEGES ÁRAM/ TÚLTERHELÉSI ZÁRLATI KIOLDÓ TÍPUS RENDELÉSI SZÁM<br />

ZÁRLATI <strong>MEGSZAKÍTÓK</strong>ÉPESSÉG KIOLDÓ (A) KÉSLELTETÉS NÉLKÜLI (A) KÉSLELTETETT (A)<br />

3 PÓLUSÚ, 50kA<br />

630A / 50kA 315…630 1260…7560 630…6300 MC4N-VE630 MC463233<br />

800A / 50kA 400…800 1600…9600 800…8000 MC4N-VE800 MC480233<br />

1000A / 50kA 500…1000 2000…12000 1000…10000 MC4N-VE1000 MC410233<br />

1250A / 50kA 630…1250 2500…15000 1250…12500 MC4N-VE1250 MC412233<br />

1600A / 50kA 800…1600 3200…19200 1600…16000 MC4N-VE1600 MC416233<br />

3 PÓLUSÚ, 150kA<br />

630A / 150kA 315…630 1260…7560 630…6300 MC4H-VE630 MC463333<br />

800A / 150kA 400…800 1600…9600 800…8000 MC4H-VE800 MC480333<br />

1000A / 150kA 500…1000 2000…12000 1000…10000 MC4H-VE1000 MC410333<br />

1250 A / 150kA 630…1250 2500…15000 1250…12500 MC4H-VE1250 MC412333<br />

1600A / 150kA 800…1600 3200…19200 1600…16000 MC4H-VE1600 MC416333<br />

4 PÓLUSÚ, 50kA<br />

630A / 50kA 315…630 1260…7560 630…6300 MC4N-4-VE630 MC463243<br />

800A / 50kA 400…800 1600…9600 800…8000 MC4N-4-VE800 MC480243<br />

1000A / 50kA 500…1000 2000…12000 1000…10000 MC4N-4-VE1000 MC410243<br />

1250A / 50kA 630…1250 2500…15000 1250…12500 MC4N-4-VE1250 MC412243<br />

1600A / 50kA 800…1600 3200…19200 1600…16000 MC4N-4-VE1600 MC416243<br />

4 PÓLUSÚ, 150kA<br />

W SCHRACK INFO<br />

W MŰSZAKI ADATOK<br />

• Effektív érték mérés, hőmás védelem<br />

• Beállítható túlterhelési kioldó Ir: 0,5 – 1 x In<br />

(gyári beállítás 0,8 x In)<br />

• Beállítható időkésleltetés 6 x Ir-nél, tr:<br />

2 – 20 s, valamint végtelen<br />

• Beállítható késleltetett zárlati kioldó Isd:<br />

2 – 10 x Ir (gyári beállítás 6 x Ir)<br />

• Készülék-, vezeték- és generátorvédelem<br />

• 3 és 4 pólusú kivitel<br />

• Folyamatos terhelhetőség = névleges áram<br />

• Beállítható időkésleltetés tsd: 0, 20, 60, 100, 200,<br />

300, 500, 750,1000ms (gyári beállítás 0)<br />

• Beállítható nem késleltetett zárlati kioldó Ii:<br />

2 – 12 x Ir (gyári beállítás 12 x Ir)<br />

• Kapcsolható i2t funkció (gyári beállítás KI)<br />

• MC4.-VE…-nél: 2 – 12 x In (gyári beállítás 12 x In)<br />

630A / 150kA 315…630 1260…7560 630…6300 MC4H-4-VE630 MC463343<br />

800A / 150kA 400…800 1600…9600 800…8000 MC4H-4-VE800 MC480343<br />

1000A / 150kA 500…1000 2000…12000 1000…10000 MC4H-4-VE1000 MC410343<br />

1250A / 150kA 630…1250 2500…15000 1250…12500 MC4H-4-VE1250 MC412343<br />

1600A / 100kA 800…1600 3200…19200 1600…16000 MC4H-4-VE1600 MC416343<br />

63


64<br />

MC4 / 630 - 1600A<br />

W 3 PÓLUSÚ MEGSZAKÍTÓ, MOTORVÉDELEM 1400 A-<strong>IG</strong><br />

ELEKTRONIKUS KIOLDÓEGYSÉGGEL, MC4N-ME, MC4H-ME TÍPUSOK<br />

W SCHRACK-INFO<br />

• Beállítható túlterhelési kioldó Ir: 0,5 – 1 x In (gyári beállítás 0,8 x In)<br />

• Beállítható zárlati kioldó Ii: 2 – 14 x In (gyári beállítás 12 x In)<br />

• Beállítható időkésleltetés 6 x lr-nél tr: 2 – 20s<br />

valamint végtelen (túlterhelés védelem nélkül), (gyári beállítás 10s)<br />

• Effektív érték mérés, hőmás védelem<br />

• Fáziskiesés-érzékelés<br />

MC455237<br />

• Alapkivitel: csavaros csatlakozás, szorítókapocs rendelhető<br />

• Megfelel az IEC/EN 60947-4 és az IEC/EN 60947-2 szabványnak<br />

W MŰSZAKI ADATOK<br />

• Az AC3 alkalmazási kategória valamennyi követelményét teljesíti<br />

400V AC feszültségnél<br />

1) Névleges teljesítmény / áram AC3, 690V AC-nál:<br />

MC4-ME550: Pe = 560kW; Ie = 550A<br />

MC4-ME875: Pe = 600kW; Ie = 588A<br />

MC4-ME1400: Pe = 600kW; Ie = 588A<br />

NÉVLEGES ÁRAM/ NÉVLEGES NÉVLEGES BEÁLLÍTÁSI TARTOMÁNY<br />

ZÁRLATI TELJESÍTMÉNY AC3 ÁRAM AC3 TÚLTERHELÉSI ZÁRLATI TÍPUS RENDELÉSI SZÁM<br />

<strong>MEGSZAKÍTÓK</strong>ÉPESSÉG<br />

3 PÓLUSÚ, 50kA<br />

kW A KIOLDÓ (A) KIOLDÓ (A)<br />

550A / 50kA 3151) 5441) 275…550 550…7700 MC4N-ME550 MC455237<br />

875A / 50kA 5001) 8201) 438…875 875…12250 MC4N-ME875 MC487237<br />

1400A / 50kA 6301) 1066 1) 700…1400 1400…19600 MC4N-ME1400 MC414237<br />

3 PÓLUSÚ, 85kA<br />

550A / 85kA 3151) 5441) 275…550 550…7700 MC4H-ME550 MC455337<br />

875A / 85kA 5001) 8201) 438…875 875…12250 MC4H-ME875 MC487337<br />

1400A / 85kA 6301) 1066 1) 700…1400 1400…19600 MC4H-ME1400 MC414337<br />

A vastagon szedett rendelési szám raktári termék.


W TERHELÉSKAPCSOLÓ, 1600 A-<strong>IG</strong><br />

MC4-N, MC4-N-4 TÍPUSOK<br />

MC480035<br />

A vastagon szedett rendelési szám raktári termék.<br />

W SCHRACK INFO<br />

MC4 / 630 - 1600A<br />

• 3 és 4 pólusú kivitel<br />

• Megfelel az IEC/EN 60204 és a VDE 0113 szerinti főkapcsoló jellemzőknek a<br />

kényszerkapcsolatot is beleértve<br />

• Megfelel az IEC/EN 60947-3 és a VDE 0660 szerinti leválasztási jellemzőknek<br />

• Érintés elleni védelem a VDE 0160: 100. rész szerint<br />

• Folyamatos terhelhetőség 1600A-ig<br />

• MC4-N.. “1” - “+” - “0” állás, távkioldható munkaáramú / feszültségcsökkenési kildóval,<br />

vagy működtethető motorral, valamint kioldásjelző segédérintkező beépíthető<br />

• Csatlakozási mód: csavaros<br />

• Folyamatos terhelhetőség = névleges áram<br />

• Névleges zárlati bekapcsolóképesség: Icm 53kA<br />

• Zárlati szilárdság (1s): Icw 25kA<br />

NÉVLEGES ÁRAM MAX. ELÕTÉT BIZTOSÍTÓ (gL) TÍPUS RENDELÉSI SZÁM<br />

3 PÓLUSÚ, TÁVKIOLDHATÓ<br />

800A 1600 MC4-N-800 MC480035<br />

1000A 1600 MC4-N-1000 MC410035<br />

1250A 1600 MC4-N-1250 MC412035<br />

1600A 1600 MC4-N-1600 MC416035<br />

4 PÓLUSÚ, TÁVKIOLDHATÓ<br />

800A 1600 MC4-N-4-800 MC480045<br />

1000A 1600 MC4-N-4-1000 MC410045<br />

1250A 1600 MC4-N-4-1250 MC412045<br />

1600A 1600 MC4-N-4-1600 MC416045<br />

(A)<br />

65


66<br />

MC4 / 630 - 1600A<br />

W KOCSIZÓ SZERKEZET, MC4 MEGSZAKÍTÓHOZ<br />

MC496713 MC496713<br />

LEÍRÁS TÍPUS RENDELÉSI SZÁM<br />

KOCSIZÓ ALJZAT<br />

Kocsizó aljzat, 3 pólusú MC4-XAVS MC496713<br />

Kocsizó aljzat, 4 pólusú MC4-4-XAVS MC496714<br />

KOCSIZÓ BETÉT<br />

W SCHRACK INFO<br />

Kocsizó betét, 3 pólusú, (A rendelni kívánt megszakító rendelési számát egy A betűvel kell kiegészíteni)<br />

Kocsizó betét, 4 pólusú, (A rendelni kívánt megszakító rendelési számát egy A betűvel kell kiegészíteni)<br />

• 3 és 4 pólusú kivitel<br />

• MC4 megszakítókhoz és MC4-N terheléskapcsolókhoz<br />

W MŰSZAKI ADATOK<br />

• Kocsizó szerkezet vezérlőáramköri csatlakozóval<br />

• Inmax. 200 C-nál – 1600 A<br />

• Inmax. 400 C-nál – 1500 A<br />

• Beépítési helyzet: függőleges<br />

• 3 állás: bekocsizott, teszt, kikocsizott. A három állást mechanikus kijelzés mutatja.<br />

• Távjelzéshez kiegészítő segédérintkezők beépíthetők. Kapcsoló állásonként egy záró vagy egy nyitó érintkező.<br />

• A segédérintkezők, munkaáramú- és feszültségcsökkenési kioldók csatlakozása a vezérlőáramköri<br />

csatlakozóhoz gyárilag kialakított.<br />

• Kocsizó betét csak a megszakítóval együtt szállítható.<br />

• Kocsizó aljzat külön rendelhető, előre beszerelhető.<br />

A vastagon szedett rendelési szám raktári termék.


W ÁLLÁS- ÉS HIBAJELZŐ SEGÉDÉRINTKEZŐK,<br />

M22 TÍPUS<br />

MM216378<br />

W ELŐRESIETŐ SEGÉDÉRINTKEZŐ,<br />

MC4-XHIV TÍPUS<br />

MC496172<br />

W SCHRACK INFO<br />

Maximális beépíthetőség a<br />

segédérintkezőkkel:<br />

1 db előresiető állásjelző segédérintkező<br />

A vastagon szedett rendelési szám raktári termék.<br />

MC4 / 630 - 1600A<br />

W SCHRACK-INFO<br />

• A főérintkezőkkel egyszerre kapcsol, jelzési és<br />

reteszelési feladatok ellátására<br />

• Hibajelző segédérintkező jelzés: munkaáramú-,<br />

feszültségcsökkenési-, túlterhelési- és zárlati kioldóval<br />

történő kioldás esetén<br />

W MŰSZAKI ADATOK<br />

Terhelhetőség: AC15: 4A / 230V AC<br />

DC13: 0,3A / 220V DC<br />

W SCHRACK INFO<br />

A hibajelző segédérintkező megegyezik az állásjelző segédérintkezővel. A funkcióját az dönti el, hogy melyik<br />

segédérintkező pozícióba helyezzük el a megszakítóban (a hibajelző segédérintkező a bal oldalra kerül).<br />

Maximális beépíthetőség: 3 db állásjelző- és 2 db hibajelző segédérintkező.<br />

LEÍRÁS TÍPUS RENDELÉSI SZÁM<br />

1 záró segédérintkezõ csavaros sorozatkapoccsal M22-K10 MM216376<br />

1 nyitó segédérintkezõ csavaros sorozatkapoccsal M22-K01 MM216378<br />

2 záró segédérintkezõ rugós sorozatkapoccsal M22-CK20 MM107898<br />

2 nyitó segédérintkezõ rugós sorozatkapoccsal M22-CK02 MM107899<br />

1 nyitó és 1 záró segédérintkezõ rugós sorozatkapoccsal M22-CK11 MM107940<br />

W SCHRACK INFO<br />

Reteszelési és terhelésleválasztási kapcsolásokhoz.<br />

W MŰSZAKI ADATOK<br />

• Nem kombinálható MC4-XU... feszültségcsökkenési-,<br />

MC4-XA... munkaáramú kioldóval, illetve MC-XR motorhajtással.<br />

Előresietés be- és kikapcsolásnál (kézi működtetés): kb. 20 ms<br />

• Terhelhetőség: AC15: 4A / 230V AC<br />

DC13: 0,2A / 220V DC<br />

LEÍRÁS TÍPUS RENDELÉSI SZÁM<br />

Előresiető segédérintkező, 2 záró MC4-XHIV MC496172<br />

67


68<br />

MC496221<br />

MC4 / 630 - 1600A<br />

W FESZÜLTSÉGCSÖKKENÉSI KIOLDÓ,<br />

MC4-XU TÍPUS<br />

MC496189<br />

FESZÜLTSÉG TÍPUS RENDELÉSI SZÁM<br />

24V AC MC4-XU24AC MC496189<br />

24V DC MC4-XU24DC MC496204<br />

208-240V AC MC4XU208-240AC MC496193<br />

380-440V AC MC4-XU380-440AC MC496194<br />

110-130V AC MC4-XU110-130AC MC496192<br />

Egyéb feszültségszintek külön kérésre.<br />

W FESZÜLTSÉGCSÖKKENÉSI KIOLDÓ KÉT ELŐRESIETŐ<br />

SEGÉDÉRINTKEZŐVEL, MC4-XUHIV TÍPUS<br />

FESZÜLTSÉG TÍPUS RENDELÉSI SZÁM<br />

208 - 240V AC MC4-XUHIV230VAC MC496221<br />

380 - 440V AC MC4-XUHIV400VAC MC496222<br />

Egyéb feszültség szintek külön kérésre.<br />

W SCHRACK INFO<br />

• MC megszakító / MC-N terheléskapcsoló késleltetés nélküli<br />

kikapcsolása a működtető feszültség csökkenése esetén<br />

• Kikapcsolási tartomány: 0,35 - 0,7 Us<br />

• Vészkikapcsoló készülékek használata esetén vészleállító<br />

nyomógombbal történő működtetéshez<br />

W SCHRACK INFO<br />

Ha a feszültségcsökkenési kioldó feszültségmentes, akkor ez a bekapcsolási kísérletek esetén a megszakító<br />

főérintkezőinek záródását biztonságosan megakadályozza. Feszültségcsökkenési kioldó nem használható együtt<br />

munkaáramú kioldóval vagy előresiető segédérintkezővel (MC4-XHIV).<br />

W SCHRACK INFO<br />

• Két előresiető segédérintkezővel<br />

• Főkapcsoló / vészkikapcsoló alkalmazásoknál a feszültségcsökkenési<br />

kioldó előresiető kapcsolásához és reteszelési és terhelésleválasztási<br />

kapcsolásokhoz<br />

• Egyéb feszültség szintek és csatlakozási módok külön kérésre<br />

W SCHRACK INFO<br />

Ha a feszültségcsökkenési kioldó feszültségmentes, akkor ez a bekapcsolási kísérletek esetén a megszakító<br />

főérintkezőinek záródását biztonságosan megakadályozza. Előresietés be- és kikapcsolásnál (20ms).<br />

Feszültségcsökkenési kioldó nem használható együtt munkaáramú kioldóval vagy előresiető segédérintkezővel<br />

(MC4-XHIV).<br />

A vastagon szedett rendelési szám raktári termék.


W MUNKAÁRAMÚ KIOLDÓ,<br />

MC4-XA TÍPUS<br />

MC496451<br />

A vastagon szedett rendelési szám raktári termék.<br />

MC4 / 630 - 1600A<br />

W FESZÜLTSÉGCSÖKKENÉSI KIOLDÓ, KIKAPCSOLÁS KÉSLELTETÉS-<br />

SEL, MC4-UVU, MC4-XUV TÍPUSOK<br />

MC196154 MC299499<br />

W MŰSZAKI ADATOK<br />

• Időkésleltetés beállítható 0,07s – 4s között<br />

• Külső kiegészítő kondenzátorral:<br />

30.000 mF ≥ 35 V 8 s-ig<br />

90.000 mF ≥ 35 V 16 s-ig<br />

• Speciális MC4-XUV típusú kioldó szükséges.<br />

MEGNEVEZÉS TÍPUS RENDELÉSI SZÁM<br />

Időkésleltető egység MC-UVU MC190154<br />

Speciális feszültségcsökkenési kioldó időkésleltető egységhez, MC4 MC4-XUV MC496588<br />

Egyéb feszültség szintek külön kérésre.<br />

FESZÜLTSÉG TÍPUS RENDELÉSI SZÁM<br />

24V AC/DC MC4-XA24AC/DC MC496447<br />

208 - 250V AC/DC MC4-XA230AC/DC MC496451<br />

110 - 130V AC/DC MC4-XA110AC/DC MC496450<br />

Egyéb feszültség szintek külön kérésre.<br />

W SCHRACK INFO<br />

• Megszakítók kioldása feszültség impulzus vagy folyamatos feszültség<br />

rákapcsolása esetén.<br />

W SCHRACK INFO<br />

• Amennyiben a feszültségkiesés ideje<br />

kevesebb mint 0,07 - 16s a megszakító<br />

vagy terheléskapcsoló nem old le.<br />

• Nem használható együtt MC4-XA munkaáramú kioldóval<br />

vagy MC4-XHIV előresiető segédérintkezővel.<br />

• Időkésleltető egység külön szerelendő.<br />

Rögzítés: csavaroos vagy DIN sínes.<br />

• Feszültség: 24V AC/DC<br />

380-440V AC<br />

480-550V AC<br />

W MŰSZAKI ADATOK<br />

Ha a munkaáramú kioldón feszültség van, akkor ez a bekapcsolási<br />

kísérletek esetén a megszakító főérintkezőinek záródását biztonságosan<br />

megakadályozza. Munkaáramú kioldó nem használható együtt<br />

feszültségcsökkenési kioldóval.<br />

69


70<br />

MC4 / 630 - 1600A<br />

W MOTOROS HAJTÁS, MC4 MEGSZAKÍTÓHOZ<br />

MC496685<br />

W KAPCSOLÁSI CIKLUS<br />

FESZÜLTSÉG TÍPUS RENDELÉSI SZÁM<br />

208 - 240V AC MC4-XR208-240AC MC496685<br />

Egyéb feszültség szintek külön kérésre.<br />

W SCHRACK INFO<br />

W MŰSZAKI ADATOK<br />

• Be- / kikapcsolás, nyugtázás folyamatosvagy<br />

impulzusvezérléssel<br />

• Bekapcsolási idő: ≤ 100 ms<br />

• Helyi, kézi kapcsolás lehetséges<br />

• A kikapcsolás és bekapcsolás közötti<br />

szünetidő: 3 sec.<br />

W BEKÖTÉSI RAJZOK<br />

Impulzus vezérlés Folyamatos vezérlés<br />

• Motoros hajtás összeépíthető MC megszakítókkal, MC-N terheléskapcsolókkal<br />

• A megszakítót egyidőben nem lehet kikapcsoltatni a motorhajtással<br />

és kioldatni munkaáramú vagy feszültségcsökkenési kioldóval.<br />

• 75-ös bekötési pont funkciója:<br />

A motor távműködtethetőségének<br />

a jelzése, amennyiben a motoron lévő helyi<br />

nyomógomb takaró zárt és a készülék nem<br />

lakatolt.<br />

AC-15: 2 A / 400 V<br />

DC-13: 0,2 A / 220 V<br />

W MECHANIKUS RETESZ KÉZI HAJTÁSHOZ, MC4 MEGSZAKÍTÓ<br />

MC491584 + MC191585<br />

Impulzus vezérlés automatikus “KI”<br />

helyzetbe kapcsolással védelmi kioldás<br />

után<br />

W SCHRACK INFO<br />

Kézi hajtás vagy ajtókuplungos kézi hajtás külön rendelendő!<br />

Motoros hajtással vagy előlapkerettel nem kombinálható.<br />

Mechanikus reteszelés kialakításához legalább 2 reteszelő egység szükséges.<br />

Lehetséges kombinációkat és reteszelési változatokat lásd a 142. oldalon,<br />

a bowden külön rendelendő.<br />

LEÍRÁS TÍPUS RENDELÉSI SZÁM<br />

Mechanikus reteszelés MC4-XMV MC491584<br />

Bowden, 225 mm MC-XBZ225 MC191585<br />

Bowden, 600 mm MC-XBZ600 MC191586<br />

Bowden, 1000 mm MC-XBZ1000 MC191587<br />

HIA<br />

A vastagon szedett rendelési szám raktári termék.


A vastagon szedett rendelési szám raktári termék.<br />

W SCHRACK INFO<br />

MC4 / 630 - 1600A<br />

W MECHANIKUS RETESZ MOTOROS HAJTÁSHOZ, MC4 MEGSZAKÍTÓ<br />

MC494547 MC494547 - szerelve<br />

• Két megszakítóhoz, azonos, vagy eggyel kisebb építési<br />

nagyságú összereteszeléséhez<br />

• Szerelés egymás mellé<br />

• Szerelés egymás alá a hosszú kivitellel<br />

• Két megszakítóhoz szükséges alkatrészeket tartalmaz<br />

• Megszakítók közötti maximális távolságokat<br />

lásd a 143. oldalon<br />

W SCHRACK INFO<br />

Kézi hajtással, ajtókuplungos kézi hajtással és előre siető segédérintkezővel nem kombinálható.<br />

LEÍRÁS TÍPUS RENDELÉSI SZÁM<br />

Mechanikus reteszelés, MC3/4 MC3/4-XMVR MC394546<br />

Mechanikus reteszelés, hosszú kivitel,MC3/4 MC3/4-XMVRL MC394551<br />

Mechanikus reteszelés, MC4 MC4-XMVR MC494547<br />

Mechanikus reteszelés, hosszú kivitel, MC4 MC4X-MXRL MC494552<br />

W KÉZI HAJTÁS, MC4 MEGSZAKÍTÓHOZ<br />

MC496608<br />

W SCHRACK INFO<br />

• Elõlapkerettel kombinálható<br />

W MŰSZAKI ADATOK<br />

Az alábbi kialakítások elérhetőek:<br />

MC.-XDV<br />

Ki helyzetben lakatolható, max. 3 lakattal, fekete/szürke<br />

MC.-XDVR<br />

Ki helyzetben lakatolható, max. 3 lakattal, piros/sárga<br />

LEÍRÁS TÍPUS RENDELÉSI SZÁM<br />

Kézi hajtás, MC4, fekete/szürke MC4-XDV MC496608<br />

Kézi hajtás, MC4, piros/sárga MC4-XDVR MC496610<br />

71


72<br />

MC4 / 630 - 1600A<br />

W KÉZI HAJTÁS, AJTÓKUPLUNGOS KIVITEL,<br />

MC4 MEGSZAKÍTÓHOZ<br />

MC494614 - Forgóhajtás<br />

MC494614 - Csatolórész MC494614 - Forgófokar<br />

W SCHRACK INFO<br />

• Komplett egység forgóhajtással és kuplung elemekkel együtt<br />

• Védettség: IP66<br />

• Kézi hajtás 90°kal elforgatható, a megszakító vízszintes felszereléséhez<br />

• Ajtóreteszeléses kivitel<br />

• Lakatolt Ki és Be helyzetben nem kiiktatható a reteszelés<br />

• Módosítás után lehetséges, hogy a Be helyzet ne legyen reteszelt, mert kívülről kiiktatható a reteszelés egy<br />

csavarhúzó segítségével<br />

• Az ajtó Ki helyzetben nyitható<br />

• Külső figyelmeztető tábla / jelölés felpattintható<br />

• A hosszabbítótengelyt külön kell megrendelni!<br />

W MŰSZAKI ADATOK<br />

Az alábbi kialakítások elérhetőek:<br />

MC.-XTVD<br />

Ki helyzetben lakatolható, ajtóreteszeléssel, max. 3 lakattal, fekete/szürke<br />

MC.-XTVDV<br />

Ki helyzetben és módosítás után Be helyzetben is lakatolható (a forgókaron és a megszakítón is),<br />

ajtóreteszeléssel, max. 3 lakattal, fekete/szürke<br />

MC.-XTVDVR<br />

Ki helyzetben lakatolható (a forgókaron és a megszakítón is), ajtóreteszeléssel, max. 3 lakattal, piros/sárga<br />

LEÍRÁS TÍPUS RENDELÉSI SZÁM<br />

Kézi hajtás ajtóra, MC4, Ki helyzetben lakatolható, ajtóreteszeléssel, fekete/szürke MC4-XTVD MC496614<br />

Kézi hajtás ajtóra, MC4, Ki és Be helyzetben lakatolható, ajtóreteszeléssel, fekete/szürke MC4-XTVDV MC496616<br />

Kézi hajtás ajtóra, MC4, Ki helyzetben lakatolható, ajtóreteszeléssel, piros/sárga MC4-XTVDVR MC496618<br />

A vastagon szedett rendelési szám raktári termék.


W TENGELY, MC4 MEGSZAKÍTÓHOZ<br />

MC391234<br />

A vastagon szedett rendelési szám raktári termék.<br />

W SCHRACK INFO<br />

• 400 és 600mm-es mélységű szekrényekhez<br />

• Kívánt hosszúságúra vágható<br />

MC4 / 630 - 1600A<br />

LEÍRÁS SZEKRÉNYMÉLYSÉG TÍPUS RENDELÉSI SZÁM<br />

Tengely, MC4 max. 400mm MC3/4-XV4 MC391234<br />

Tengely, MC4 max. 600mm MC3/4-XV6 MC390193<br />

W TUNNELKAPOCS, MC4 MEGSZAKÍTÓHOZ<br />

W SCHRACK-INFO<br />

• A megszakítóházon kívülre szerelendő<br />

• A készlet 3 vagy 4 pólusú készülékekhez tartalmaz<br />

egy oldalra (alul vagy felül) való csatlakozókat<br />

• A kapcsokba a főáramkör mellett vezérlőáramkör is<br />

csatlakoztatható<br />

Beköthető vezérlő rézvezeték minden kapocsba:<br />

sodrott: 1 x 0,75 - 2,5mm2 2 x 0,75 - 1,5mm2 MC496836<br />

W MŰSZAKI ADATOK<br />

• Réz és alumínium kábelekhez, max. 1400A<br />

• A burkolat a készlet része<br />

• Körszelvényű sodrott / szektroszelvényű sodrott kábelekhez<br />

LEÍRÁS TÍPUS RENDELÉSI SZÁM<br />

Tunnelkapocs, 4 x 240mm 2 , MC4, 3 pólusú MC4-XKA MC496836<br />

Tunnelkapocs, 4 x 240mm 2 , MC4, 4 pólusú MC4-4-XKA MC496837<br />

73


74<br />

MC4 / 630 - 1600A<br />

W CSATLAKOZÓ KAPOCS LAMINÁLT FLEXIBILIS RÉZ<br />

GYŰJTŐSÍNEKHEZ, MC4 MEGSZAKÍTÓHOZ<br />

MC496829<br />

W SCHRACK INFO<br />

• In ≤ 1100 A<br />

• A megszakító fém szerelőlapra történő rögzítése során használjon<br />

MC4(-4)-XKSA kapocsburkolatot<br />

• Kapocsburkolat vagy fáziselválasztó lemez használata szükséges<br />

• A készlet egy oldalra (alul vagy felül) való csatlakozókat tartalmaz<br />

LEÍRÁS TÍPUS RENDELÉSI SZÁM<br />

Csatlakozó kapocs laminált flexibilis réz gyűjtősínekhez, MC4 / MC4-N, 3 pólusú MC4-XKB MC496829<br />

Csatlakozó kapocs laminált flexibilis réz gyűjtősínekhez, MC4-4 / MC4-N-4, 4 pólusú MC4-4-XKB MC496831<br />

W KÁBELSARU MC4 MEGSZAKÍTÓHOZ<br />

MC390040<br />

W SCHRACK INFO<br />

• Speciális, keskeny saru<br />

• A kábelsarukat kapocsburkolat nélküli használat esetén szigetelni kell.<br />

LEÍRÁS TÍPUS RENDELÉSI SZÁM<br />

Kábelsaru, 185 mm 2 , MC4 MC3/4-XKS185 MC390040<br />

Kábelsaru, 240 mm 2 , MC4 MC3/4-XKS240 MC390041<br />

W HÁTSÓ CSATLAKOZÁS MC4 MEGSZAKÍTÓHOZ<br />

MC496842<br />

W SCHRACK INFO<br />

• A készlet egy oldalra (alul vagy felül) való csatlakozókat tartalmaz<br />

• Utólag hozzáépíthető<br />

MC4...-XKM... csatlakozó közdarab vagy<br />

MC4-...-XKV... fázistávolság növelő csatlakozó<br />

LEÍRÁS TÍPUS RENDELÉSI SZÁM<br />

Hátsó csatlakozás, 3 pólusú, MC4 MC4-XKR MC496842<br />

A vastagon szedett rendelési szám raktári termék.


W CSATLAKOZÓ KÖZDARAB, MC4 MEGSZAKÍTÓHOZ<br />

MC496814 MC496820 MC494473<br />

W SCHRACK INFO<br />

A vastagon szedett rendelési szám raktári termék.<br />

MC4 / 630 - 1600A<br />

• M10-es csavarokhoz, felfúrható M12-es csavarokhoz<br />

• Speciális, keskeny kábelsarukat kell használni<br />

• Csavaros csatlakozóval rendelkező megszakítókra szerelhető fel<br />

• A készlet egy oldara (alul vagy felül) való csatlakozókat tartalmaz<br />

• MC4(-4)-XKSA kapocsburkolat vagy MC4(-4)-XKP fáziselválasztó lemez használata szükséges<br />

W MŰSZAKI ADATOK<br />

• Beköthető vezetékek, 1 furat: Réz kábelsaruk 1 x 120 - 300mm2 , 2 x 95 - 300mm2 • Beköthető vezetékek, 2 furat: Réz kábelsaruk 2 x 95 - 185mm2 , 4 x 35 - 185mm2 • Csatlakozás hosszabbító közdarabbal: 2 x 95 – 300mm2 LEÍRÁS TÍPUS RENDELÉSI SZÁM<br />

3 PÓLUSÚ<br />

Csatlakozó közdarab, 1 furat, MC4/MC4-N, In ≤ 1250A MC4-XKM1 MC496814<br />

Csatlakozó közdarab, 2 furat MC4/MC4-N, In ≤ 1400A MC4-XKM2 MC496820<br />

Csatlakozás hosszabbító közdarab, MC4, 3 pólusú, 1600A MC4-XKM2S-1600 MC494473<br />

4 PÓLUSÚ<br />

Csatlakozó közdarab, 1 furat, MC4-4/MC4-N-4, In ≤ 800A MC4-XKM1 MC496815<br />

Csatlakozó közdarab, 2 furat, MC4-4/MC4-N-4, In ≤ 1000A MC4-4-XKM2 MC496821<br />

Csatlakozás hosszabbító közdarab, MC4, 4 pólosú, 1600A MC4-4-XKM2S-1600 MC494474<br />

75


76<br />

MC4 / 630 - 1600A<br />

W CSATLAKOZÓ SÍN FÁZISTÁVOLSÁG NÖVELÉSSEL,<br />

MC4 MEGSZAKÍTÓHOZ<br />

MC496826<br />

W MŰSZAKI ADATOK<br />

W SCHRACK INFO<br />

• A készlet 3 vagy 4 sínt és fáziselválasztó szigetelőt tartalmaz<br />

• Fázisonként 5 furat, max. 6 kábelsaru számára<br />

• Csavaros csatlakozóval rendelkező megszakítókra szerelhető fel<br />

• A fáziselválasztó lemezek a készlet részei<br />

• 4 mm-es furatok a vezérlőáramkörök csatlakoztatására<br />

• Beköthető vezetékek: réz kábelsaruk 4 x 300 mm2 , 6 x 95 - 240 mm2 Fázisközéptávolság MC4(-4)-XKV95-nél: 95 mm<br />

Áramváltó rászerelhetősége: 130 mm szélességig 80 mm sínszélesség esetén<br />

Fázisközéptávolság MC4-XKV110-nél: 107.5 mm<br />

Áramváltó rászerelhetősége: 135 mm szélességig 80 mm sínszélesség esetén<br />

Fázisközéptávolság MC4-4-XKV120-nél: 122 mm<br />

Áramváltó rászerelhetősége: 164 mm szélességig 80 mm sínszélesség esetén<br />

LEÍRÁS TÍPUS RENDELÉSI SZÁM<br />

Csatlakozó sín fázistávolság növeléssel, MC4, 3 pólosú 1600A MC4-XKV95 MC496826<br />

Csatlakozó sín fázistávolság növeléssel, MC4, 4 pólosú 1600A MC4-4-XKV95 MC496827<br />

Csatlakozó sín fázistávolság növeléssel, MC4, 3 pólosú 1600A, hosszú változat MC4-XKV110 MC491593<br />

Csatlakozó sín fázistávolság növeléssel, MC4, 4 pólosú 1600A, hosszú változat MC4-4-XKV120 MC491594<br />

W KAPOCSBURKOLAT, MC4 MEGSZAKÍTÓHOZ<br />

MC496846<br />

W SCHRACK INFO<br />

• Vétlen érintés elleni védelem kábelsarus, sínes csatlakozás esetén<br />

• A készlet 3 vagy 4 pólusú készülékekhez tartalmaz<br />

egy oldalra (alul vagy felül) való csatlakozó burkolatot<br />

• Védettség elölről, oldalról, hátulról IP4X<br />

• Védettség csatlakozó oldal felől IP1X<br />

• Tunnelkapocs esetén a burkolat a készlet része<br />

LEÍRÁS TÍPUS RENDELÉSI SZÁM<br />

Kapocsburkolat, MC4, 3 pólusú MC4-XKSA MC496846<br />

Kapocsburkolat, MC4, 4 pólusú MC4-4-XKSA MC496847<br />

A vastagon szedett rendelési szám raktári termék.


W ELŐLAP KERET, MC4 MEGSZAKÍTÓHOZ<br />

MC494646<br />

A vastagon szedett rendelési szám raktári termék.<br />

W SCHRACK INFO<br />

MC4 / 630 - 1600A<br />

W SZ<strong>IG</strong>ETELT KIEGÉSZÍTŐ SOROZATKAPOCS, MC4 MEGSZAKÍTÓHOZ<br />

MC397082<br />

• Billenőkarhoz, kézi- és motoros hajtáshoz<br />

• Védettség: IP40<br />

• 1,5 - 5mm anyagvastagságú ajtók és tokozatok négyszögletes kivágásaihoz<br />

• Külső figyelmeztető tábla / jelölés felpattintható<br />

LEÍRÁS TÍPUS RENDELÉSI SZÁM<br />

Előlap keret, MC4 MC4-XBR MC494646<br />

W TÁVTARTÓ, MC4 MEGSZAKÍTÓHOZ<br />

MC390211<br />

W SCHRACK INFO<br />

• A nulla- és védővezető átvezetéséhez<br />

• 1 pólusú<br />

LEÍRÁS CSATLAKOZÁSKERESZTMETSZET TÍPUS RENDELÉSI SZÁM<br />

Szigetelt kiegészítő sorozatkapocs 400A, sodrott 1 x (50-240mm 2 ), 2 x (25-120mm 2 ) K240/1/BR MC397082<br />

Szigetelt kiegészítő sorozatkapocs 630A, sodrott, 1 x (240-300mm 2 ), 2 x (50-240mm 2 ) K2x240/1/BR MC399455<br />

W SCHRACK INFO<br />

• Lehetővé teszi a különbözõ építési nagyságú megszakítók kiemelését,<br />

hogy a készülékek előlapjai azonos magasságba kerüljenek<br />

• Raszter mélység: 17,5mm, menet: M5<br />

• Egy készlet négy távtartót tartalmaz<br />

• Maximális felszerelhetőség: 4 darab rögzítőcsavaronként<br />

LEÍRÁS TÍPUS RENDELÉSI SZÁM<br />

Távtartó, MC4 MC3/4-XAB MC390211<br />

77


78<br />

HIBAÁRAMKAPCSOLÓ KÜLSŐ ÁRAMVÁLTÓVAL<br />

W HIBAÁRAMKAPCSOLÓ, FIR TÍPUS<br />

MC900001 MC900002 MC900003<br />

W MŰSZAKI ADATOK<br />

Szabványmegfelelőség: IEC 947-2, IEC 755, IEC 1008, IEC 1009<br />

Érzékenység: Lüktetőegyenáram érzékeny, A típus<br />

Segéd tápfeszültség U s (V): 230 +/- 20% (50/60 Hz)<br />

Névleges fogyasztás P e (W): 3<br />

Beépített segédérintkező: 1 váltó<br />

A relé névleges feszültsége 250V AC<br />

100V DC<br />

W SCHRACK INFO<br />

Hibaáramkapcsoló külső<br />

áramváltóval összekötve. A<br />

megszakító lekapcsolása<br />

történhet feszültségcsökkenésivagy<br />

munkaáramú kioldóval.<br />

A relé névleges kapcsolási árama: 6A<br />

Hibaáramérzékenység: FIR-003 IDn A 0.03<br />

FIR-03 IDn A 0.3<br />

FIR-5 IDn A 0.03 – 0.1 – 0.3 – 0.5 – 1 – 3 – 5<br />

Késleltetés: FIR-003 tv s 0, önidő 20ms<br />

FIR-03 tv s 0, önidő 20ms<br />

FIR-5 tv s 0.02 – 0.1 – 0.3 – 0.5 – 1 – 3 – 5<br />

FIR-5 hibajelző LED jelzés 0.5 Hz: 25% – 50% IDn folyamatosan világít: kioldás hibaáramra 1 Hz: 50% – 75% IDn villog, villogási frekvencia: 2 Hz: 75% –


W KÜLSŐ ÁRAMVÁLTÓ, FIR-WS, FIR-WR TÍPUSOK<br />

MC900070<br />

W SCHRACK INFO<br />

Áramváltó, körablak<br />

MC910305<br />

Az áramváltó nyílásának átmérője (d1) 1,5-szerese legyen az átvezetett kábelköteg átmérőjének (d2).<br />

Ha a terhelés bekapcsolási áramlökése > 4 x In, akkor mágneses árnyékolás szükséges.<br />

W MŰSZAKI ADATOK<br />

Áramváltó, téglalap ablak<br />

Típus<br />

A vastagon szedett rendelési szám raktári termék.<br />

Névleges áram Átmérő<br />

Energia elosztás Motor / kondenzátor Áramváltó típus Maximális vezeték átmérő<br />

(A) (A) FIR-W-... d1 (mm) d2 (mm)<br />

50 50 20 13<br />

150 100 30 20<br />

150 100 35 23<br />

400 200 70 47<br />

600 250 105 70<br />

1200 630 140 93<br />

1800 800 210 140<br />

LEÍRÁS TÍPUS RENDELÉSI SZÁM<br />

ÁRAMVÁLTÓ, KÖRABLAK<br />

Belső átmérő 20mm FIR–WS–20 MC900020<br />

Belső átmérő 30mm FIR–WS-30 MC900030<br />

Belső átmérő 35mm FIR–WS-35 MC900035<br />

Belső átmérő 70mm FIR–WS-70 MC900070<br />

Belső átmérő 105mm FIR–WS-105 MC900105<br />

Belső átmérő 140mm FIR–WS-140 MC900140<br />

Belső átmérő 210mm FIR–WS-210 MC900210<br />

ÁRAMVÁLTÓ, TÉGLALAP ABLAK<br />

HIBAÁRAMKAPCSOLÓ KÜLSŐ ÁRAMVÁLTÓVAL<br />

70 x 175mm FIR–WR–175 MC910175<br />

115 x 305mm FIR–WR–305 MC910305<br />

150 x 350mm FIR–WR–350 MC910350<br />

79


80<br />

KOMMUNIKÁCIÓ ÉS ELEMZÉS<br />

W ELEMZŐ ÉS PARAMETRIZÁLÓ SZOFTVER<br />

KOMPETENZ VERBINDET.<br />

A SZAKÉRTELEM<br />

E N E R G I EI N D U S T R I E G E B Ä U D E A N L A G E N D A T E N K A B E L L I C H T<br />

W SCHRACK INFO<br />

Az elektronikus kioldóval rendelkező megszakító számítógép segítségével történő<br />

elemzéséhez, valamint a DMI-modul parametrizálásához egy szoftvercsomag áll<br />

rendelkezésre. A csomag tartalmazza a megszakító és a számítógép (MC-XPC-CAB) ill. a<br />

DMI-modul és számítógép (DMI-XPC-CAB) közötti kapcsolathoz szükséges összekötő<br />

kábeleket. A kommunikáció kizárólag csak elektronikus kioldóval szerelt megszakítóval<br />

lehetséges.<br />

W MŰSZAKI ADATOK<br />

- Aktuális fázisáramok, állapotadatok, figyelmeztetések és túlterhelésjelzések kijelzése<br />

- A megszakítóban tárolt diagnosztikai adatok (események) és kioldási okok kiolvasása a megszakító feszültségmentes<br />

állapotában is<br />

- A DMI-modul konfigurációja: motorindító, távműködtető hajtás, be- és kimenetek kiosztása, kijelzés<br />

W PÉLDA<br />

Túlterheléseknél, zárlatoknál és egyéb hibáknál a hálózatot le kell kapcsolni, hogy az emberek ne kerüljenek veszélybe,<br />

és megelőzzük az anyagi károkat. A berendezés lekapcsolása után mindig felmerülnek a következő kérdések:<br />

• Hol van a hiba?<br />

• Mi a teendõ?<br />

• Mikor lehet visszakapcsolni?<br />

A válaszokat az MC megszakító adja meg. Nemcsak az áramellátást szakítja meg a másodperc töredékrésze alatt, hanem<br />

közvetlenül a helyszínen dokumentálja, hogy mely fázisok érintettek, milyen eseménysor vezetett a hibához, mely<br />

beállításokat kell megváltoztatni és még sok egyéb információt tárol.<br />

W TIPPEK ÉS TRÜKKÖK<br />

Kioldás<br />

A kioldás okát az MC intelligens megszakító egy belső memóriában tárolja. Tíz eseményt rögzít részletesen, hogy a<br />

hibaforrást a konkrét tények alapján gyorsan be lehessen határolni. Az információkat az MC-XPSOFT szoftver<br />

segítségével a helyszínen csatlakoztatott számítógépen világosan és áttekinthetõen ábrázolja. Későbbi hibaelemzés<br />

céljára a file tárolható, kinyomtatható vagy e-mail-ben továbbítható. A világméretű alkalmazás érdekében az MC-XPC-<br />

SOFT kilenc nyelvet támogat.<br />

MC védelmi beállítások<br />

Az MC megszakítók szelektivitásának köszönhetően az energiaellátás megszakítása azokra a területekre korlátozódik,<br />

amelyeket a hiba ténylegesen érint. Emiatt hiba esetén a megszakító minimalizálja a káros hatásokat és a kár költségeket<br />

anélkül, hogy engedményeket tenne a biztonsági követelményekből. Az MC-XPC-SOFT képes precízen mutatni az aktív<br />

kioldási karakterisztikát és a tervezett szelektivitást. Ez azt jelenti, hogy a legjobb lehetséges védelmi paraméterek<br />

választhatók, összehasonlítva a mögöttes és az aláosztott készülékek védelmi beállításaival. Minden hibás védelmi<br />

beállítás azonnal felismerhető a különböző védelmi görbék vizuális öszehasonlításával. Az összehasonlítás alkalmas a<br />

korábban történt védelmi beállítás változtatás kimutatására is. Még egy adott fogyasztó áram jelleggörbéjéhez történő<br />

védelem karakterisztika illesztés is lehetséges a grafikus felületű védelem karakterisztika szerkesztő használatával.<br />

Az áramigény alakulás dokumentálása<br />

Az MC nemcsak kioldás esetén szolgáltat értékes adatokat: normál üzemben a megszakító a hálózati terhelés elemzés<br />

készítésére is felhasználható. Ehhez kösse össze a megszakítót egy számítógéppel és az MCXPC-SOFT máris megkezdi<br />

a fázis áramok effektív értékeit dokumentálni. Az MC-vel részletesen követhetõ az áramigény alakulása, és akár egy egész<br />

munkahét pontos terhelési profilja rögzíthető. A kapott adatok ezután az eseménynapló funkció segítségével MS Excel ©<br />

fájlként feldolgozhatók és összehasonlíthatók. Ily módon áttekinthetõ formában fontos áramtrendek nyerhetők. Az<br />

információk segítségével Ön javíthatja a gyártási folyamatainak hatékonyságát, és elõrelátóan tervezheti meg az<br />

energiaelosztás kiépítését. Ily módon az MC az erőforrás-gazdálkodásban nagy segítséget jelenthet.<br />

LEÍRÁS TÍPUS RENDELÉSI SZÁM<br />

Diagnosztizáló és parametrizáló szoftver MC-XPC-KIT ajánlatkérés alapján<br />

A vastagon szedett rendelési szám raktári termék.


W ADATKEZELÉSI INTERFÉSZ MODUL (DMI-MODUL)<br />

MC9260217<br />

A vastagon szedett rendelési szám raktári termék.<br />

W SCHRACK INFO<br />

KOMMUNIKÁCIÓ ÉS ELEMZÉS<br />

• Diagnosztikai és üzemi adatok lekérdezése<br />

• Áramértékek rögzítése<br />

• Motorindító funkció<br />

• Elektronikus kioldóval rendelkező megszakítók parametrizálása és vezérlése<br />

• Számos távdiagnosztikai és távkezelési lehtőség Profibus-modulon keresztül<br />

LEÍRÁS TÍPUS RENDELÉSI SZÁM<br />

Adatkezelési interfész MC-XDMI612 MC9260217<br />

W PROFIBUS-MODUL<br />

W SCHRACK INFO<br />

• Terepi busz-illesztő<br />

• Illesztés a DMI-modulhoz a következő adatok átviteléhez: megszakító állása (a segédérintkezők a DMIbemenetekkel<br />

vannak össszehuzalozva), fázisáramok, paraméter-, állapot- és diagnosztikai adatok, DMIkonfiguráció<br />

• Digitális bemenetek értékeinek rögzítése, digitális kimenetek vezérlése<br />

• Első és második szintű masterekkel üzemeltethető<br />

LEÍRÁS TÍPUS RENDELÉSI SZÁM<br />

Pofibusz-modul MC-XDMI-DPV1 MC9270333<br />

W KAPCSOLÓÜZEMŰ TÁPEGYSÉG DMI-MODUL SZÁMÁRA<br />

EA212319<br />

W SCHRACK INFO<br />

• Névleges bemeneti feszültség: 115 / 230V AC 50 / 60Hz<br />

• Névleges kimeneti feszültség (maradék hullámosság): 24V DC (± 3 %)<br />

• Névleges kimeneti áram: 1,25A<br />

LEÍRÁS TÍPUS RENDELÉSI SZÁM<br />

Kapcsolóüzemű tápegység 100-240V AC / 24V DC 1,25A EASY400-POW EA212319<br />

81


82<br />

MŰSZAKI ADATOK, MC <strong>MEGSZAKÍTÓK</strong><br />

W ÁLTALÁNOS JELLEMZŐK, MECHANIKAI JELLEMZŐK,<br />

FESZÜLTSÉGÁLLÓSÁG<br />

W ÁLTALÁNOS JELLEMZŐK – MC1 MEGSZAKÍTÓ<br />

Szabványok és elõírások IEC/EN 60947, VDE 0660<br />

Érintés elleni védelem Ujjal és kézháttal érintés ellen védett a VDE 0106: 100. rész szerint<br />

Klímaállóság Párás meleg, állandóan az IEC 60068-2-78 szerint<br />

Környezeti hőmérséklet Párás meleg, szakaszosan az IEC 60068-2-30 szerint<br />

Tárolási –25…+70 °C<br />

Működési –25…+70 °C<br />

Ütésállóság (IEC/EN 60068-2-27)<br />

Biztonságos elválasztás az EN 61140 szerint<br />

20 Mérési (félszínuszos folytonos rázkódás áram max. 20 ms) 160 A<br />

a segédérintkezők és fõáramkörök között<br />

MC1B MC1N<br />

500V AC<br />

MC1H<br />

a segédérintkezők között 300V AC<br />

Szabványok és elõírások IEC/EN 60947, VDE 0660<br />

Érintésvédelem ujj- und kézhátbiztos a VDE 0106, 100 rész alapján<br />

Klímaállóság Párás meleg, konstans az IEC 60068-2-78 alapján<br />

W MECHANIKAI JELLEMZŐK – MC1 MEGSZAKÍTÓ Párás meleg, ciklikus az IEC 60068-2-30 alapján<br />

Környezeti hõmérséklet<br />

Beépítési helyzet<br />

Tárolás<br />

Függõleges és 90° minden irányban<br />

–25…+70 °C<br />

Működés –25…+70 °C<br />

Ütésállóság (IEC/EN 60068-2-27)<br />

Biztos elválasztás az EN 61140 alapján<br />

ms)<br />

a segédkontaktusok és fõárampályák között 500 V AC<br />

a segédkontaktusok között 300 V AC<br />

Beépítési helyzet: függõleges és 90° minden irányban<br />

Hibaáramkioldóval<br />

MC1, N1:<br />

Betáplálási irány tetszõleges<br />

Védettség<br />

függõleges és<br />

90° minden<br />

Készülék a kezelõfelületen: IP20 (alapvédettség)<br />

Tokozatok előlap kerettel: IP40<br />

ajtókuplungos kézi hajtással: IP66<br />

Csatlakozók Tunnelkapocs: IP10<br />

Energiabetáplálási irány<br />

Védelem<br />

Fáziselválasztó és laminált gyűjtősín: IP00<br />

tetszõleges<br />

Készülék A kezelõelemek területén: IP20 (alapvédelem)<br />

W<br />

Tokozások elõtétkerettel: IP40<br />

FESZÜLTSÉGÁLLÓSÁG – MC1 MEGSZAKÍTÓ ajtócsatoló-forgófogantyúval: IP66<br />

Névleges feszültségállóság Uimp<br />

Főáramkörök 6000V 6000V 6000V<br />

Segédérintkezők 6000V 6000V 6000V<br />

Névleges üzemi feszültség Ue 690V AC 690V AC 690V AC<br />

Névleges üzemi feszültség, 3 érintkező sorbakötésével – 500V DC 1) 500V DC 1)<br />

Lökőfeszültség kategória / szennyezettségi fok III/3 III/3 III/3<br />

Névleges szigetelési feszültség Ui 690V AC 690V 690V<br />

Alkalmazás IT-hálózatokban 440V 690V 690V<br />

Megjegyzés:<br />

Egy pólus kapcsolása két érintkező sorbakötésével Egy pólus kapcsolása három érintkező sorbakötésével<br />

irányba<br />

Névleges folyamatos áram max. 160 A<br />

MC1B MC1N MC1H<br />

1) A névleges üzemi feszültség kapcsolása 3 érintkező sorbakötésével: DC korrekciós tényező az MC1 zárlati kioldó megszólalási értékéhez: 1,25<br />

Ii beállítási érték, DC üzem = Ii beállítási érték, AC üzem / DC korrekciós tényező<br />

Az érték a 3 pólusú, MC1N(H)-A termomágneses kioldóegységgel rendelkezõ megszakítóra vonatkozik


MŰSZAKI ADATOK, MC <strong>MEGSZAKÍTÓK</strong><br />

W ÁLTALÁNOS JELLEMZŐK, MECHANIKAI JELLEMZŐK,<br />

FESZÜLTSÉGÁLLÓSÁG<br />

W ÁLTALÁNOS JELLEMZŐK – MC2., MC3., MC4.<br />

Szabványok és előírások IEC/EN 60947, VDE 0660<br />

Érintés elleni védelem Ujjal és kézháttal érintés ellen védett a VDE 0106: 100. rész szerint<br />

Klímaállóság Párás meleg, állandóan az IEC 60068-2-78 szerint<br />

Párás meleg, szakaszosan az IEC 60068-2-30 szerint<br />

Környezeti hőmérséklet<br />

Tárolási –25…+70°C<br />

Működési –25…+70°C<br />

Ütésállóság (IEC/EN 60068-2-27) 20 (félszInuszos rázkódás 20ms)<br />

Biztos elválasztás az EN 61140 alapján<br />

a segédérintkezők és főáramkörök között 500V AC<br />

a segédérintkezők között 300V AC<br />

W MECHANIKAI JELLEMZŐK – MC2., MC3., MC4.<br />

Beépítési helyzet függõleges és 90° minden irányban dugaszolható kivitel<br />

MC2, N2: függõleges,<br />

90° jobbra / balra<br />

kocsizó szerkezettel<br />

MC3, N3: függőleges,<br />

90° balra<br />

MC4, N4: függőleges<br />

motorhajtással:<br />

MC2, N2, 3, N3, 4, N4:<br />

MC2 hibaáramkapcsolóval: függőleges és 90°<br />

függőleges és 90° minden irányban minden irányban<br />

Betáplálási irány tetszőleges<br />

Védettség<br />

Készülék A kezelőfelületen: IP20 (alapvédettség)<br />

Tokozatok előlap kerettel: IP40<br />

ajtókuplungos kézi hajtással: IP66<br />

Csatlakozók Tunnelkapocs: IP10<br />

Fáziselválasztó és laminált gyűjtősín: IP00<br />

W FESZÜLTSÉGÁLLÓSÁG – MC2., MC3., MC4.<br />

8000V 8000V 8000V 8000V 8000V 8000V 8000V<br />

6000V 6000V 6000V 6000V 6000V 6000V 6000V<br />

690V AC 690V AC 690V AC 690V AC 690V AC 690V AC 690V AC<br />

– 750V DC 1) 750V DC 1) – – – –<br />

III/3 III/3 III/3 III/3 III/3 III/3 III/3<br />

1000V 2 ) 1000V 1000V 1000V 1000V 1000V 1000V<br />

440V 690V 690V 690V 690V 525V 525V<br />

Megjegyzés:<br />

Névleges folyamatos áram max. 250 A Névleges folyamatos áram max. 630 A Névleges folyamatos áram max. 2000 A<br />

MC2B MC2N MC2H MC3N MC3H MC4N MC4H<br />

Egy pólus kapcsolása két érintkező sorbakötésével Egy pólus kapcsolása három érintkező sorbakötésével<br />

2) A 3 pólusú megszakítónál: 690V<br />

1) A névleges üzemi feszültség kapcsolása 3 érintkező sorbakötésével: DC korrekciós tényezõ az MC2 zárlati kioldó megszólalási<br />

értékéhez: 1,35<br />

Ii beállítási érték, DC üzem = Ii beállítási érték, AC üzem / DC korrekciós tényezõ<br />

Az érték a 3 pólusú, MC2N(H)-A termomágneses kioldóegységgel rendelkezõ megszakítóra vonatkozik<br />

83


84<br />

MŰSZAKI ADATOK, MC <strong>MEGSZAKÍTÓK</strong><br />

W <strong>MEGSZAKÍTÓK</strong>ÉPESSÉG, ÉLETTARTAM<br />

W <strong>MEGSZAKÍTÓK</strong>ÉPESSÉG – MC1., MC2., MC3., MC4.<br />

Névleges folyamatos áram max. 160A<br />

MC1B MC1N MC1H<br />

Névleges zárlati bekapcsolóképesség lcm<br />

240V 63kA 187kA 220kA<br />

400/415V 53kA 105kA 220kA<br />

440V 53kA 74kA 74kA<br />

525V – 40kA 40kA<br />

690V – 17kA 17kA<br />

Névleges zárlati megszakítóképesség Icn /Ics<br />

Icu az IEC/EN 60947 szerint 240V 50/60Hz 30kA 85kA 100kA<br />

O-t-CO ciklus 400/415V 50/60Hz 25kA 50kA 100kA<br />

440V 50/60Hz 25kA 35kA 35kA<br />

525V 50/60Hz – 20kA 20kA<br />

690V 50/60Hz – 10kA 10kA<br />

500V DC – 15kA 30kA<br />

750V DC – – –<br />

Ics az IEC/EN 60947 szerint 240V 50/60Hz 30kA 85kA 100kA<br />

O-t-CO-t-CO ciklus 400/415V 50/60Hz 25kA 50kA 50kA<br />

440V 50/60Hz 18.5kA 35kA 35kA<br />

525V 50/60Hz – 10kA 10kA<br />

690V 50/60Hz – 7.5kA 7.5kA<br />

maximális NH biztosító 9) MC1-…20…100: 200A gG/gL<br />

MC1-…125, 160: 315 A gG/gL<br />

Alkalmazási kategória az IEC/EN 60947-2 szerint A A A<br />

Zárlati szilárdság Icw<br />

t = 0.3s – – –<br />

t = 1s – – –<br />

Névleges be- és kikapcsolóképesség Ie<br />

Névleges áram AC-1 400/415V 50/60Hz 160A 160A 160A<br />

690V 50/60Hz 160A 160A 160A<br />

AC-3 400/415V 50/60Hz 160A 160A 160A<br />

690V 50/60Hz 160A 160A 160A<br />

DC-1 500V DC termomágneses kioldóegységgel – 125A 125A<br />

750V DC termomágneses kioldóegységgel – – –<br />

DC-3 500V DC termomágneses kioldóegységgel – 125A 125A<br />

750V DC termomágneses kioldóegységgel – – –<br />

W ÉLETTARTAM – MC1., MC2., MC3., MC4.<br />

Mechanikus élettartam 20000 20000 20000<br />

Maximális kapcsolási gyakoriság (kapcsolás / 1 óra) 120 120 120<br />

Elektromos élettartam<br />

AC-1 400/415V 50/60Hz 100008) 10000 10000<br />

690V 50/60Hz – 7500 7500<br />

AC-3 400/415V 50/60Hz 75004) 7500 7500<br />

690V 50/60Hz – 5000 5000<br />

DC-1 500V DC termomágneses kioldóegységgel – 10000 10000<br />

750V DC termomágneses kioldóegységgel – – –<br />

DC-3 500V DC termomágneses kioldóegységgel – 5000 5000<br />

750V DC termomágneses kioldóegységgel – – –<br />

Hőveszteség pólusonként Iu 6) esetén 16.7Wl 16.7W 16.7W<br />

Teljes kikapcsolási idõ zárlat esetén < 10ms < 10ms < 10ms<br />

Megjegyzés:<br />

2) AC-3 névleges áramnál, MC-4 megszakítónál: 400V: max. 650kW; 690V: max. 600kW.<br />

4) A 3 pólusú megszakítóra az AC-3 érték nem vonatkozik.<br />

6) Hőveszteség esetén a pólusonként megadott értékek az építési nagyság maximális névleges áramerõsségére vonatkoznak.<br />

8) Maximális elõtét biztosító, ha a várható zárlati áram a beépítési helyen a készülék megszakítóképességét meghaladja.<br />

9) ≤ 1600A<br />

10) Nagyobb megszakítóképesség külön kérésre.


MŰSZAKI ADATOK, MC <strong>MEGSZAKÍTÓK</strong><br />

Névleges folyamatos áram max. 300A Névleges folyamatos áram max. 630A Névleges folyamatos áram max. 1600A<br />

MC2B MC2N MC2H MC3N MC3H MC4N MC4H<br />

Mérési folytonos áram max. 250 A Mérési folytonos áram max. 630 A Mérési folytonos áram max. 2000 A<br />

MC2B MC2N MC2H MC3N MC3H MC4N MC4H<br />

63 kA<br />

53 kA<br />

187 kA<br />

105 kA<br />

330 kA<br />

330 kA<br />

187 kA<br />

105 kA<br />

330 kA<br />

330 kA<br />

105 kA<br />

105 kA<br />

275 kA<br />

187 kA<br />

53 kA<br />

–<br />

–<br />

74 kA<br />

53 kA<br />

40 kA<br />

286 kA<br />

105 kA<br />

40 kA<br />

74 kA<br />

53 kA<br />

40 kA<br />

286 kA<br />

143 kA<br />

74 kA<br />

74 kA<br />

53 kA<br />

40 kA<br />

187 kA<br />

143 kA<br />

105 kA<br />

30 kA<br />

25 kA<br />

25 kA<br />

85 kA<br />

50 kA<br />

35 kA<br />

150 kA<br />

150 kA<br />

130 kA<br />

85 kA 150 kA<br />

50 kA 150 kA<br />

35 kA 130 kA<br />

50 kA 125 kA<br />

50 kA 85 kA<br />

35 kA 85 kA10) 63kA<br />

53kA<br />

187kA<br />

105kA<br />

330kA<br />

330kA<br />

187kA<br />

105kA<br />

330kA<br />

330kA<br />

105kA<br />

105kA<br />

275kA<br />

187kA<br />

53kA 74kA 286kA 74kA 286kA 74kA 187kA<br />

–<br />

–<br />

53kA<br />

40kA<br />

105kA<br />

40kA<br />

53kA<br />

40kA<br />

143kA<br />

74kA<br />

53kA<br />

40kA<br />

143kA<br />

105kA<br />

30kA<br />

25kA<br />

25kA<br />

85kA<br />

50kA<br />

35kA<br />

150kA<br />

150kA<br />

130kA<br />

85kA<br />

50kA<br />

35kA<br />

150kA<br />

150kA<br />

130kA<br />

50kA<br />

50kA<br />

35kA<br />

125kA<br />

85kA<br />

85kA<br />

–<br />

–<br />

–<br />

–<br />

30 kA<br />

25 kA<br />

18.5 kA<br />

–<br />

25 kA<br />

20 kA<br />

30 kA<br />

30 kA<br />

85 kA<br />

50 kA<br />

35 kA<br />

25 kA<br />

50 kA<br />

20 kA<br />

60 kA<br />

60 kA<br />

150 kA<br />

150 kA<br />

130 kA<br />

37.5 kA<br />

25 kA 65 kA<br />

20 kA 35 kA<br />

– –<br />

– –<br />

85 kA 150 kA<br />

50 kA 150 kA<br />

35 kA 130 kA<br />

13 kA 33 kA<br />

25 kA 65 kA<br />

20 kA 50 kA<br />

– –<br />

– –<br />

37 kA 63 kA<br />

37 kA 43 kA<br />

26 kA 43 kA<br />

19 kA 49 kA<br />

–<br />

355 A gG/gL<br />

5 kA<br />

355 A gG/gL<br />

5 kA<br />

355 A gG/gL<br />

5 kA 9 kA<br />

MC3N-…250, 400: 400 A gG/gL<br />

15 kA 37 kA<br />

MC4N-…630…1250: 2 x 630 A gG/gL<br />

A A A<br />

MC3N-…630: 630 A gG/gL<br />

A A<br />

MC4N-…1600: 2 x 830 A gG/gL<br />

MC4N-2000: 2 x 1000 A gG/gL<br />

B (2000 A-nál: (A) B (2000 A-nál: (A)<br />

10)<br />

–<br />

–<br />

–<br />

–<br />

30kA<br />

25kA<br />

18.5kA<br />

–<br />

–<br />

355A gG/gL<br />

25kA<br />

20kA<br />

30kA<br />

30kA<br />

85kA<br />

50kA<br />

35kA<br />

25kA<br />

5kA<br />

355A gG/gL<br />

50kA<br />

20kA<br />

60kA<br />

60kA<br />

150kA<br />

150kA<br />

130kA<br />

37.5kA<br />

5kA<br />

355A gG/gL<br />

25kA 65kA<br />

20kA 35kA<br />

– –<br />

– –<br />

85kA 150kA<br />

50kA 150kA<br />

35kA 130kA<br />

13kA 33kA<br />

5kA 9kA<br />

MC3N-…250, 400: 400A gG/gL<br />

MC3N-…630: 630A gG/gL<br />

25kA 65kA<br />

20kA 50kA<br />

– –<br />

– –<br />

37kA 63kA<br />

37kA 43kA<br />

26kA 43kA<br />

1kA 49kA<br />

15kA 37kA<br />

MC4N-…630…1250: 2 x 630A gG/gL<br />

MC4N-…1600: 2 x 800A gG/gL<br />

A A A A A B (2000 A-nál: (A) B (2000 A-nál: (A)<br />

–<br />

–<br />

1.9kA<br />

1.9kA<br />

1.9kA<br />

1.9kA<br />

3.3kA 3.3kA<br />

3.3 kA 3.3kA<br />

19.2kA 19.2kA<br />

19.2kA 19.2kA<br />

–<br />

–<br />

1.9 kA<br />

1.9 kA<br />

1.9 kA<br />

1.9 kA<br />

3.3 kA<br />

3.3 kA<br />

3.3 kA<br />

3.3 kA<br />

19.2 kA<br />

19.2 kA<br />

19.2 kA<br />

19.2 kA<br />

250 A<br />

250 A<br />

250 A<br />

250 A<br />

250 A<br />

250 A<br />

250 A<br />

250 A<br />

250 A<br />

630 A<br />

630 A<br />

630 A<br />

630 A<br />

630 A<br />

630 A<br />

2000 A<br />

2000 A<br />

1600 A<br />

2000 A<br />

2000 A<br />

2) 1600 A2) 250 A 250 A 250 A 630 A 630 A 1600 A2) 1600 A2) 250A<br />

250A<br />

250A<br />

250A<br />

250A<br />

250A<br />

250A<br />

250A<br />

250A<br />

630A<br />

630A<br />

630A<br />

630A<br />

630A<br />

630A<br />

2000A<br />

2000A<br />

1600A<br />

2000A<br />

2000A<br />

– 250 A 250 A – – – –<br />

– 250 A 250 A – – – –<br />

– 250 A 250 A – – – –<br />

– 250 A 250 A – – – –<br />

20000 20000 20000 15000 15000 10000 10000<br />

2) 1600A2) 250A 250A 250A 630A 630A 1600A2) 1600A2) –<br />

–<br />

–<br />

–<br />

250A<br />

250A<br />

250A<br />

250A<br />

250A<br />

250A<br />

250A<br />

250A<br />

500A<br />

500A<br />

500A<br />

500A<br />

500A<br />

500A<br />

500A<br />

500A<br />

–<br />

–<br />

–<br />

–<br />

–<br />

–<br />

–<br />

–<br />

120 120 120 60 60 60 60<br />

10000 8) 10000 10000 5000 5000 3000 10) 3000 10)<br />

– 7500 7500 3000 3000 2000 10) 2000 10)<br />

6500 4) 6500 6500 2000 2000 2000 10) 2000 10)<br />

– 5000 5000 2000 2000 1000 10) 1000 10)<br />

– 7500 7500 5000 – – –<br />

– 7500 7500 5000 – – –<br />

– 3000 3000 2000 – – –<br />

– 3000 3000 2000 – – –<br />

19W 19W 19W 40W 40W 97W (2000A) 97W (2000A)<br />

< 10ms < 10ms < 10ms < 10ms < 10ms < 25ms ≤ 415V; < 25ms ≤ 415V;<br />

< 35ms > 415V < 35ms > 415V<br />

85


86<br />

MŰSZAKI ADATOK, MC <strong>MEGSZAKÍTÓK</strong><br />

W TÖMEG<br />

W TÖMEG – MC1., MC2., MC3., MC4.<br />

Megszakító<br />

Terheléskapcsoló<br />

Típus Tömeg<br />

MC1- 1.046kg<br />

MC1-4- 1.325kg<br />

MC2- 2.345kg<br />

MC2-4- 3.5kg<br />

MC3- 6.0kg<br />

MC3-4- 7.5kg<br />

MC4- 21kg<br />

MC4-4- / MC4-VE2000 27kg<br />

Dugaszoló szerkezet<br />

+MC2-XSV 4.7kg<br />

+MC2-4-XSV 5.9kg<br />

Kocsizó szerkezet<br />

+MC3-XAV 21kg<br />

+MC3-4-XAV 27kg<br />

+MC4-XAV 52kg<br />

+MC4-4-XAV 65kg<br />

MC1-PN, MC1-N 0.926kg<br />

MC1-4-PN, MC1-4-N 1.325kg<br />

MC2-PN, MC2-N 2.15kg<br />

MC2-4-PN, MC2-4-N 2.65kg<br />

MC3-PN, MC3-N 5.7kg<br />

MC3-4-PN, MC3-4-N 7.1kg<br />

MC4-N 17kg<br />

MC4-4-N 22kg


MŰSZAKI ADATOK, MC <strong>MEGSZAKÍTÓK</strong><br />

W ÁLTALÁNOS JELLEMZŐK, MEGSZAKÍTÓ / TERHELÉSKAPCSOLÓ<br />

1000V AC ESETÉN, 3 PÓLUSÚ KIVITELNÉL<br />

W ÁLTALÁNOS JELLEMZŐK – MC2., MC3., MC4., MC.-N, 1000V AC<br />

W MEGSZAKÍTÓ – MC2., MC3., MC4., 1000V AC<br />

Névleges folyamatos áram Iu<br />

Névleges zárlati bekapcsolóképesség lcm<br />

250A 630A 1600A<br />

1000 V 50/60 Hz<br />

Névleges zárlati megszakítóképesség Icn<br />

17kA 17kA 40kA<br />

Icu az IEC/EN 60947 szerint, O-t-CO ciklus 3kA 10kA 20kA<br />

Ics az IEC/EN 60947 szerint, O-t-CO-t-CO ciklus<br />

Névleges be- és kikapcsolóképesség<br />

Névleges áram<br />

3kA 10kA 15kA<br />

AC-1 250A 630A 1600A<br />

Névleges szigetelési feszültség Ui 1000V 1000V 1000V<br />

Alkalmazás IT-hálózatokban - – –<br />

W TERHELÉSKAPCSOLÓ – MC.-N, 1000V AC<br />

MC2H, MC2-N MC3H, MC3-N MC4H, MC4-N<br />

max. 250A max. 630A max. 1600A<br />

Alkalmazási kategória A A A/B<br />

Maximális kapcsolási gyakoriság (kapcsolás / 1 óra) 120 60 60<br />

Élettartam<br />

mechanikus (ebbõl max. 50 % kioldóval történő kikapcsolás) 20000 15000 10000<br />

elektromos, AC-1 1000 V 3000 1000 500<br />

Névleges üzemi feszültség Ue 1000V AC 1000V AC 1000V AC<br />

Névleges folyamatos áram Iu 250A – 1600A<br />

Zárlati szilárdság Icw 3.5kA – 25kA<br />

Névleges be- és kikapcsolóképesség<br />

Névleges áram Ie<br />

AC-22/23A 250A 1600A<br />

Névleges szigetelési feszültség Ui 1000V – 1000V<br />

Alkalmazás IT-hálózatokban – – –<br />

Névleges feltételes zárlati áram<br />

előtét biztosítóval MC2N-160-250A gG/gL – –<br />

1000V 10kA – –<br />

utánkapcsolt biztosítóval MC2N-160-250A gG/gL – –<br />

1000V 10kA – –<br />

87


88<br />

MŰSZAKI ADATOK, MC <strong>MEGSZAKÍTÓK</strong><br />

W TERHELÉSKAPCSOLÓ, MŰSZAKI ADATOK, <strong>MEGSZAKÍTÓK</strong>ÉPESSÉG<br />

W TERHELÉSKAPCSOLÓ – MC.-N, MC.-PN<br />

Névleges feszültségállóság Uimp<br />

Főáramkörök<br />

MC1-PN, MC1-N<br />

max. 160 A<br />

6000V<br />

MC2-PN, MC2-N<br />

max. 250 A<br />

8000V<br />

MC3-PN, MC3-N<br />

max. 630 A<br />

8000V<br />

MC4-N<br />

max. 1600 A<br />

8000V<br />

Segédérintkezők<br />

Teljesítményszakaszoló kapcsoló<br />

Névleges üzemi feszültség Ue<br />

Mérési üzemi feszültségszilárd-<br />

Névleges folyamatos áram max. Iu<br />

ság Uimp<br />

IEC/EN 60947-3<br />

Fõ árampályák V 6000<br />

6000V<br />

690V AC<br />

160A<br />

8000<br />

6000V<br />

690V AC<br />

250A<br />

8000<br />

6000V<br />

690V AC<br />

630A<br />

8000<br />

6000V<br />

690V AC<br />

1600A<br />

Segédárampályák V 6000 6000 6000 6000<br />

Mérési üzemi feszültség: Ue V AC 690 690 690 690<br />

WMérési MŰSZAKI tartós áram max. ADATOK – MC.-N, MC.-PN<br />

IEC/EN 60947-3 Iu A<br />

Névleges folyamatos áram (Iu),<br />

Mûszaki adatok, Iu A<br />

az alábbi szabvány szerint<br />

a termékektõl eltérõen<br />

UL489, CSA 22.2 No. 5.1<br />

az IEC-piacra UL489,<br />

Lökőfeszültség kategória / szennyezettségi fok<br />

CSA 22.2 No. 5.1<br />

III/3<br />

Túlfeszültségi kategória/<br />

Névleges szigetelési feszültség Ui<br />

Szennyezettségi fok<br />

Alkalmazás IT-hálózatokban<br />

Mérési szigetelési festség Ui V AC<br />

160<br />

125<br />

III/3<br />

690<br />

125A<br />

690V AC<br />

690V<br />

250<br />

160<br />

III/3<br />

690<br />

160A<br />

III/3<br />

690V AC<br />

690V<br />

630<br />

550<br />

III/3<br />

1000<br />

550A<br />

III/3<br />

1000V AC<br />

690V<br />

1600<br />

1200<br />

III/3<br />

1000<br />

1200A<br />

III/3<br />

1000V AC<br />

525V<br />

Alkalmazás IT-hálózatokban V 525<br />

W KAPCSOLÓKÉPESSÉG – MC.-N, MC.-PN<br />

Kapcsolási képesség:<br />

Névleges zárlati 2.8kA 5.5kA 25kA 53kA<br />

bekapcsolóképesség lcm<br />

Zárlati szilárdság Icw<br />

t = 0.3 s 2kA 3.5kA 1) 12kA 25kA<br />

t = 1 s 2kA 3.5kA 1) 12kA 25kA<br />

Névleges feltételes<br />

zárlati áram<br />

előtét biztosítóval PN1(N1)-63…125A gG/gL PN2(N2)-160…250A gG/gL PN3(N3)-400…630A gG/gL N4-630…1600A gG/gL<br />

PN1(N1)-160A gG/gL analóg analóg analóg<br />

400/415V 100kA 100kA 100kA 100kA<br />

690V 80kA 80kA 80kA 80kA<br />

utánkapcsolt PN1(N1)-63…125A gG/gL PN2(N2)-160…250A gG/gL PN3(N3)-400…630A gG/gL N4-630…1600A gG/gL<br />

biztosítóval PN1(N1)-160A gG/gL analóg analóg analóg<br />

400/415V 100kA 100kA 100kA 100kA<br />

690V 80kA 80kA 80kA 80kA<br />

Névleges be- és<br />

kikapcsolóképesség Ie<br />

Névleges áram<br />

AC-22/23A<br />

415V 160A 250A 630A 1600A<br />

690V 160A 250A 630A 1600A<br />

Mechanikus élettartam 20000 20000 15000 10000<br />

Maximális kapcsolási gyakoriság (kapcsolás / 1 óra) 120 120 60 60<br />

Elektromos élettartam<br />

az IEC/EN 60947-4-1 B szakasz szerint<br />

AC-1<br />

400/415V 10000 10000 4) 5000 3000<br />

AC-3<br />

690V 7500 7500 4) 3000 2000<br />

400/415V 7500 7500 5) 3000 2000<br />

690V 5000 5000 3)5) 2000 1000<br />

Hőveszteség pólusonként Iu 2) 12.7W-nál 16W 40W 97W<br />

Megjegyzés:<br />

MC1-PN, MC1-N MC2-PN, MC2-N MC3-PN, MC3-N MC4-N<br />

max. 160A max. 250A max. 630A max. 1600A<br />

1) A zárlati szilárdság az MC2-PN / MC2-N terheléskapcsolónál az MC2-4-XFI... hibaáramkapcsolóval együtt alkalmazva Icw = 1,5kA<br />

2) Hőveszteség esetén a pólusonként megadott értékek az építési nagyság maximális névleges áramerősségére vonatkoznak.<br />

3) AC-3 névleges áramnál, PN2 / N2 terheléskapcsolónál: 690V: max. 160kW<br />

4) 3 pólusú terheléskapcsolókra vonatkozik: 400/415V 7500 kapcsolási ciklus; 690V 5000 kapcsolási ciklus<br />

5) 3 pólusú terheléskapcsolókra vonatkozik: 400/415V 6000 kapcsolási ciklus; 690V 4000 kapcsolási ciklus


20°C 30°C 40°C 50°C 60°C 65°C 70°C<br />

Termomágneses kioldóegység (TM)<br />

A túláramkioldó megszólalási értéke a vonatkoztató hõmérséklettõl<br />

Készülékvédelem, Készülékvédelem (referencia hõmérséklet 40°C) eltérõ hõmérsékleteknél<br />

MC1(-4)-A15…80 Készüléktípus 1.14 1.07 Hõmérséklet-kompenzációs 1 0.93 koefficiens 0.86 0.83 0.79<br />

MC1(-4)-A90…125 1.14 20 °C 1.07 30 °C 140 °C 0.93 50 °C 0.86 60 °C 0.83 65 °C 0.79 70 °C<br />

Termomágneses MC1(-4)-A160 kioldó (TM)<br />

1.08 1.04 1 0.96 0.92 0.90 0.88<br />

Berendezésvédelem, MC2(-4)-A15…200 Berendezésvédelem 1.04 1.02 (vonatkoztató 1hõmérséklet 40 0.98 °C) 0.96 0.95 0.94<br />

MC2(-4)-A250 MC1(-4)-A15…80 1.04 1.14 1.02 1.07 1 0.98 0.93 0.96 0.86 0.95 0.83 0.94 0.79<br />

MC2(-4)-A20…200 MC1(-4)-A90…125 dugaszoló szerkezettel 1.04 1.14 1.02 1.07 1 0.98 0.93 0.96 0.86 0.95 0.83 0.94 0.79<br />

MC2(-4)-A250 MC1(-4)-A160 dugaszoló szerkezettel 1.04 1.08 1.02 1.04 1 0.98 0.96 0.96 0.92 0.95 0.90 0.94 0.88<br />

MC3(-4)-A250…500 MC2(-4)-A15…200 1.12 1.04 1.06 1.02 1 0.94 0.98 0.88 0.96 0.85 0.95 0.85 0.94<br />

MC3(-4)-A250…500 MC2(-4)-A250 kocsizó szerkezettel 1.06 1.04 11.02 0.94 1 0.88 0.98 0.82 0.96 0.79 0.95 0.79 0.94<br />

Motorvédelem, MC2(-4)-A20…200 dugaszolótechnikával Motorvédelem 1.04 1.02 (referencia hõmérséklet 1 20°C) 0.98 0.96 0.95 0.94<br />

MC1-M40…80 MC2(-4)-A250 dugaszolótechnikával 11.04 0.98 1.02 0.95 1 0.93 0.98 0.90 0.96 0.89 0.95 0.88 0.94<br />

MC1-M100 MC3(-4)-A250…500 11.12 0.98 1.06 0.95 1 0.93 0.94 0.90 0.88 0.89 0.85 0.88 0.85<br />

MC2-M20…200 MC3(-4)-A250…500 dugaszolótechnikával 11.06 0.98 1 0.96 0.94 0.94 0.88 0.92 0.82 0.91 0.79 0.90 0.79<br />

Rövidzárlati MC2-M20…200 / motorvédelem, dugaszoló szerkezettel 1Berendezésvédelem 0.98 (vonatkoztató 0.96 hõmérséklet 0.9420 °C) 0.92 0.91 0.90<br />

MC1-M40…80 1 0.98 0.95 0.93 0.90 0.89 0.88<br />

Megjegyzés: A referencia hőmérséklettől eltérő hőmérsékleteknél a túlterhelésvédelmi tulajdonságok kismértékű változása következik be. Ezért a kioldási időnek a kioldási jelleg-<br />

MC1-M100 1 0.98 0.95 0.93 0.90 0.89 0.88<br />

görbék segítségével történő megállapításához figyelembe kell venni a táblázat szerinti hőmérséklet-kompenzációs együtthatókat.<br />

MC2-M20…200 1 0.98 0.96 0.94 0.92 0.91 0.90<br />

Példa: egy MC1-A100 típusú megszakító 40°C-os referencia hőmérsékletre van hitelesítve.<br />

MC2-M20…200 dugaszolótechnikával 1 0.98 0.96 0.94 0.92 0.91 0.90<br />

Mi történik, ha 60°C-os környezeti hőmérsékleten működtetik?<br />

Figyelmeztetések: 60°C-nál a hőmérséklet-kompenzációs A vonatkoztató együttható 0,86. hõmérséklettõl Ir = 100 A eltérõ x 0,86 hõmérsékleteknél = 86A csökkentettanévleges túláramvédelmi áramottulajdonságok kell figyelembekismértékû venni. módosulása következik<br />

Ez azt jelenti, hogy 60°C-os környezeti be. Ahőmérséklet kioldási idõnek mellett a kioldási az MC1-A100 jelleggörbék úgy old segítségével ki, mintha való 86A-re megállapításához lenne beállítva. ezért figyelembe kell venni a táblázat szerinti<br />

hõmérséklet-kompenzációs koefficienseket.<br />

W<br />

Példa: Egy MC1-A100 40 °C-os vonatkoztató hõmérsékletre van kalibrálva.<br />

Mi történik, ha 60 °C-os környezeti hõmérsékleten mûködtetik?<br />

A 60 °C-nál 0,86-os hõmérséklet-kompenzációs koefficiens fölött Ir A NÉVLEGES ÁRAM CSÖKKENÉSE<br />

= 100 A x 0,86 = 86 A-os csökkentett üzemáramot kell figyelembe<br />

venni. Ez azt jelenti, hogy 60 °C-os környezeti hõmérséklet mellett az MC1-A100 úgy old ki, mintha 86 A-re lenne beállítva.<br />

Készülék ktípus<br />

A névelges áram csökkenése<br />

speciális környezeti feltételek esetén (az IEC 947 szerint)<br />

Csökkenési együttható<br />

20°C 30°C 40°C 50°C 60°C 65°C 70°C<br />

Termomágneses kioldóegység (TM)<br />

Készülékvédelem, Készülékvédelem (referencia hőmérséklet 40°C)<br />

MC1(-4)-A15…80 1 1 1 1 1 1 1<br />

MC1(-4)-A90…125 1 1 1 1 0.86 0.83 0.8<br />

MC1(-4)-A160 1 1 1 0.95 0.9 0.85 0.8<br />

MC2(-4)-A15…200 1 1 1 1 1 1 1<br />

MC2(-4)-A250 1 1 1 1 0.9 0.85 0.8<br />

MC2(-4)-A20…200 dugaszoló szerkezettel 1 1 1 1 1 1 1<br />

MC2(-4)-A250 dugaszoló szerkezettel 1 0.97 0.92 0.87 0.81 – –<br />

MC3(-4)-A250…500 1 1 1 0.94 0.88 0.85 0.85<br />

MC3(-4)-A250…500 kocsizó szerkezettel 1 1 0.94 0.88 0.82 0.79 0.79<br />

Motorvédelem, Motorvédelem (referencia hőmérséklet 20°C)<br />

MC1-M40…80 1 1 1 1 1 1 1<br />

MC1-M100 1 1 1 1 0.86 0.83 0.8<br />

MC2-M20…200 1 1 1 1 1 1 1 1 1 1 1<br />

MC2-M20…200 dugaszoló szerkezettel 1 1 1 1 1 1 1<br />

Megjegyzés:<br />

MŰSZAKI ADATOK, MC <strong>MEGSZAKÍTÓK</strong><br />

W HŐMÉRSÉKLETI HATÁS – TERMOMÁGNESES KIOLDÓEGYSÉG<br />

W A TÚLTERHELÉSI KIOLDÓ MEGSZÓLALÁSI ÉRTÉKEI<br />

A REFERENCIA HŐMÉRSÉKLETTÕL (40 0 C) ELTÉRŐ HŐMÉRSÉKLETEKNÉL<br />

A túlterhelési kioldó megszólalási értéke a referencia hõmérséklettõl<br />

eltérõ hõmérsékleteknél<br />

Készülék típus Hõmérséklet-kompenzációs együttható<br />

SPECIÁLIS KÖRNYEZETI FELTÉTELEK ESETÉN (AZ IEC 947 SZERINT)<br />

A maximálisan megengedhetp névleges áram megállapításához a csökkenési együtthatót tartalmazó táblázatot<br />

kell figyelembe venni különböző környezeti hőmérsékletek esetén.<br />

Példa: egy MC2-A250 megszakítót 65°C-os környezeti hőmérsékleten kell üzemeltetni.<br />

Mekkora az Ie maximális megengedhető névleges áram?<br />

65°C-nál a csökkenési együttható 0,85, vagyis Ie = 250A x 0,85 = 212,5A.<br />

Az MC2-A250 megszakítót 65°C-os környezeti hőmérsékleten maximálisan Ie = 212,5A-en lehet működtetni.<br />

89


90<br />

MŰSZAKI ADATOK, MC <strong>MEGSZAKÍTÓK</strong><br />

W HŐMÉRSÉKLETI HATÁS – ELEKTRONIKUS KIOLDÓEGYSÉG<br />

W A NÉVELEGS ÁRAM CSÖKKENÉSE<br />

SPECIÁLIS KÖRNYEZETI FELTÉTELEK ESETÉN (AZ IEC 947 SZERINT) – FOLYTATÁS<br />

A névleges áram csökkenése speciális<br />

környezeti feltételek esetén (az IEC 947 szerint)<br />

Készülék típus Csökkenési együttható<br />

20°C 30°C 40°C 50°C 60°C 65°C 70°C<br />

Elektronikus kioldóegység (E)<br />

Készülékvédelem<br />

MC3(-4)-AE250...500 1 1 1 1 1 1 1<br />

MC3(-4)-AE550...630 1 1 1 1 0.9 0.85 0.8<br />

MC3(-4)-AE250...400 kocsizó szerkezettel 1 1 1 1 1 1 1<br />

MC3(-4)-AE630 kocsizó szerkezettel 0.96 0.92 0.87 0.83 0.78 0.75 0.73<br />

MC4(-4)-AE600...1250 1 1 1 1 1 1 1<br />

MC4(-4)-AE1600 1 1 1 1 0.87 0.85 0.82<br />

MC4(-4)-AE630...1250 kocsizó szerkezettel 1 1 1 1 1 1 1<br />

MC4(-4)-AE1600 kocsizó szerkezettel<br />

Szelektív és generátorvédelem<br />

1 0.98 0.93 0.89 0.85 0.83 0.8<br />

MC2(-4)-VE100...175 1 1 1 1 1 1 1<br />

MC2(-4)-VE200...250 1 1 1 1 0.9 0.85 0.8<br />

MC2(-4)-VE100...160 dugaszoló szerkezettel 1 1 1 1 1 1 1<br />

MC2(-4)-VE250 dugaszoló szerkezettel 1 1 1 0.94 0.88 0.84 0.81<br />

MC3(-4)-VE250...500 1 1 1 1 1 1 1<br />

MC3(-4)-VE550...630 1 1 1 1 0.9 0.85 0.8<br />

MC3(-4)-VE250...400 kocsizó szerkezettel 1 1 1 1 1 1 1<br />

MC3(-4)-VE630 dugaszoló szerkezettel 0.96 0.92 0.87 0.83 0.78 0.75 0.73<br />

MC4(-4)-VE600...1250 1 1 1 1 1 1 1<br />

MC4(-4)-VE1600 1 1 1 1 0.87 0.85 0.82<br />

MC4(-4)-VE630...1250 kocsizó szerkezettel 1 1 1 1 1 1 1<br />

MC4(-4)-VE1600 kocsizó szerkezettel<br />

Motorvédelem<br />

1 0.98 0.93 0.89 0.85 0.83 0.8<br />

MC2-ME(SE)90...140 1 1 1 1 1 1 1<br />

MC2-ME(SE)220 1 1 1 1 0.9 0.85 0.8<br />

MC2-ME90…140 dugaszoló szerkezettel 1 1 1 1 1 1 1<br />

MC2-ME220 dugaszoló szerkezettel 1 1 1 0.94 0.88 0.84 0.81<br />

MC3-ME(SE)220...350 1 1 1 1 1 1 1<br />

MC3-ME(SE)450 1 1 1 1 1 1 1<br />

MC3-ME220...350 kocsizó szerkezettel 1 1 1 1 1 1 1<br />

MC3-ME450 kocsizó szerkezettel 0.96 0.92 0.87 0.83 0.78 0.75 0.73<br />

MC4-ME550...875 1 1 1 1 1 1 1<br />

MC4-ME1400 1 1 1 1 1 1 1<br />

MC4-ME550...875 kocsizó szerkezettel 1 1 1 1 1 1 1<br />

MC4-ME1400 kocsizó szerkezettel<br />

Terheléskapcsoló<br />

1 0.98 0.93 0.89 0.85 0.83 0.8<br />

MC1(-4)-N-63, MC1(-4)-PN-63 1 1 1 1 1 1 1<br />

MC1(-4)-N-100...125, MC1(-4)-PN-100...125 1 1 1 1 0.86 0.83 0.8<br />

MC1(-4)-N-160, MC1(-4)-PN-160 1 1 1 0.95 0.9 0.85 0.8<br />

MC2(-4)-N-160...200, MC2(-4)-PN-160...200 1 1 1 1 1 1 1<br />

MC2(-4)-N-250, MC2(-4)-PN-200 1 1 1 1 0.9 0.85 0.8<br />

MC2(-4)-N-160...200 dugaszoló szerkezettel 1 1 1 1 1 1 1<br />

MC2(-4)-N-250 1 0.97 0.92 0.87 0.81 - -<br />

MC3(-4)-N-400, MC3(-4)-PN-400 1 1 1 1 1 1 1<br />

MC3(-4)-N-630, MC3(-4)-PN-630 1 1 1 1 0.9 0.85 0.8<br />

MC3(-4)-N-400 kocsizó szerkezettel 1 1 1 1 1 1 1<br />

MC3(-4)-N-630 kocsizó szerkezettel 0.96 0.92 0.87 0.83 0.78 0.75 0.73<br />

MC4(-4)-N-630...1250 1 1 1 1 1 1 1<br />

MC4(-4)-N-1600 1 1 1 1 0.87 0.85 0.82<br />

MC4(-4)-N-630...1250 kocsizó szerkezettel 1 1 1 1 1 1 1<br />

MC4(-4)-N-1600 kocsizó szerkezettel 1 0.98 0.93 0.89 0.85 0.83 0.8<br />

Megjegyzés:<br />

A maximálisan megengedhető névleges áram megállapításához a csökkenési együtthatót tartalmazó táblázatot<br />

kell figyelembe venni különböző környezeti hőmérsékletek esetén.<br />

Példa: egy MC2-ME220 megszakítót 70°C-os környezeti hőmérsékleten kell üzemeltetni.<br />

Mekkora az Ie maximális megengedhető névleges áram?<br />

70°C-nál a csökkenési együttható 0,8, vagyis Ie = 220A x 0,8 = 176A.<br />

Az MC2-ME220 megszakítót 70°C-os környezeti hőmérsékleten maximálisan Ie = 176A-en lehet működtetni.


W TELJESÍTMÉNY VESZTESÉG<br />

MŰSZAKI ADATOK, MC <strong>MEGSZAKÍTÓK</strong><br />

W 250A-<strong>IG</strong> TERMOMÁGNESES KIOLDÓEGYSÉGGEL (3 / 4 PÓLUSÚ) MC1., MC2., MC3.<br />

Megszakító Terheléskapcsoló Megszakító Terheléskapcsoló Megszakító<br />

MC1- MC1-N, MC1-PN MC2- MC2-N, MC2-PN MC3-<br />

Készülékvédelem Motorvédelem Készülékvédelem Motorvédelem Készülékvédelem Motorvédelem<br />

In [A] P R P R P R P R P R P R<br />

[W] [µOhm] [W] [µOhm] [W] [µOhm] [W] [µOhm] [W] [µOhm] [W] [µOhm]<br />

20 9.8 8180 – – – – 5.1 4250 – – – –<br />

25 8.8 4680 – – – – 8 4250 – – – –<br />

26 – – – – – – – – – – – –<br />

30 – – – – – – – – – – – –<br />

32 9.1 3030 – – – – 10 3140 – – – –<br />

33 – – – – – – – – – – – –<br />

35 – – – – – – – – – – – –<br />

40 11 2220 13.5 2810 – – 13 2800 – – – –<br />

45 – – – – – – – – – – – –<br />

50 13.5 1760 15 1880 – – 18 2270 – – – –<br />

60 – – – – – – – – – – – –<br />

63 14 1190 16.7 1250 6 380 20 1700 – – – –<br />

70 – – – – – – – – – – – –<br />

80 15.5 850 21.1 1085 – – 22 1070 – – – –<br />

90 – – – – – – – – – – – –<br />

100 24 730 25 795 15 380 28 855 – – – –<br />

110 – – – – – – – – – – – –<br />

125 38 570 – – 24 380 29 589 – – – –<br />

150 – – – – – – – – – – – –<br />

160 50 460 – – 38 380 40 427 19.7 256 – –<br />

175 – – – – – – – – – – – –<br />

200 – – – – – – 48 332 30.7 256 – –<br />

225 – – – – – – – – – – – –<br />

250 – – – – – – 57 310 48 256 – –<br />

300 – – – – – – – – 68 364 – –<br />

320 – – – – – – – – 79 256 – –<br />

400 – – – – – – – – 72 151 – –<br />

500 – – – – – – – – 93 124 – –<br />

Megjegyzés:<br />

W 1600A-<strong>IG</strong> ELEKTRONIKUS KIOLDÓEGYSÉGGEL (3 / 4 PÓLUSÚ) MC2., MC3., MC4.<br />

Megszakító Tereheléskapcsoló Kiegészítés Megszakító Terheléskapcsoló Kiegészítés Megszakító Terheléskapcsolóó Kiegészítés<br />

MC2- MC2-N, MC2-PN Dugaszoló szerkezet MC3- MC3-N, MC3-PN Kocsizó szerkezet MC4- MC4-N Kocsizó szerkezet<br />

R R R R R R R R R<br />

[µOhm] [µOhm] [µOhm] [µOhm] [µOhm] [µOhm] [µOhm] [µOhm] [µOhm]<br />

275 256 100 100 90 70 37 37 10<br />

Megjegyzés:<br />

A táblázatban megadott értékek 3 és 4 pólusú fix beépítésű készülékeknél egyenletes terhelésnél érvényesek.<br />

4 pólusú készülékeknél az N vezetőben lévő áram nullával egyenlő.<br />

A teljes ohmos ellenállás a 3 vagy 4 pólusú készülékre mért érték.<br />

A teljes veszteségi teljesítmény I n -nél, 50/60Hz esetén a 3 vagy 4 pólusú készülékre mért érték.<br />

A veszteségi teljesítmény az alábbi képlettel számítható ki: P = 3 x R x I 2<br />

A táblázatban megadott értékek 3 és 4 pólusú fix beépítésű készülékeknél egyenletes terhelésnél érvényesek.<br />

4 pólusú készülékeknél az N vezetõben lévõ áram nullával egyenlõ.<br />

A teljes ohmos ellenállás a 3 vagy 4 pólusú kapcsolóra mért érték (függetlenül az In-tõl és a kioldóegység típusától).<br />

Egy dugaszoló- vagy kocsizó szerkezettel rendelkező készülék teljes ohmos ellenállása a következõ:<br />

a rögzített beépítés ohmos értéke + a dugaszoló- vagy a kocsizó szerkezet ohmos értéke.<br />

A veszteségi teljesítmény az alábbi képlettel számítható ki: P = 3 x R x I 2<br />

91


92<br />

MŰSZAKI ADATOK, MC <strong>MEGSZAKÍTÓK</strong><br />

W BEKÖTHETŐ VEZETÉK KERESZTMETSZETEK<br />

W BEKÖTHETŐ VEZETÉK KERESZTMETSZETEK – MC1., MC2., MC3., MC4.<br />

MC1-PN1, MC1-N, In 1) MC2-PN1, MC2-N, In 1) MC3-PN1, MC3-N, In 1)<br />

160A 250A 630A<br />

Alapkivitel Szorítókapocs – Csavaros csatlakozás – Csavaros csatlakozás –<br />

Tartozékok Csavaros csatlakozás Szorítókapocs Szorítókapocs<br />

Tunnelkapocs Tunnelkapocs Tunnelkapocs<br />

Hátsó Hátsó Hátsó<br />

Réz vezeték<br />

csatlakozás csatlakozás csatlakozás<br />

Szorítókapocs tömör 1 x (10 – 16)mm2 160A 1 x (4 – 16)mm2 250A 2 x 16mm2 500A<br />

2 x (6 – 16)mm2 2 x (4 – 16)mm2 sodrott 1 x (25 – 70) 3) mm2 1 x (25 – 185)mm2 1 x (35 – 240)mm2 2 x 25mm2 2 x (25 – 70)mm2 2 x (25 – 120)mm2 Tunnelkapocs tömör 1 x 16mm2 160A 1 x 16mm2 250A – –<br />

sodrott 1 furat 1 x (25 – 95)mm2 1 x (25 – 185)mm2 1 x (25 – 185)mm2 350A<br />

2 furat – – – – 1 x (50 – 240)mm2 630A<br />

2 x (50 – 240)mm2 2 x 185A<br />

4 furat – – – – – –<br />

Csavaros és hátsó csatlakozás<br />

Közvetlenül a tömör 1 x (10 – 16)mm2 160A 1 x (4 – 16)mm2 250A 1 x 16mm2 630A<br />

készüléken 2 x (6 – 16)mm2 2 x (4 – 16)mm2 2 x 16mm2 2 x 185A<br />

sodrott 1 x (25 – 70) 3) mm2 1 x (25 – 185)mm2 1 x (25 – 240)mm2 2 x 25mm2 2 x (25 – 70)mm2 2 x (25 – 240)mm2 Csatlakozó közdarab 1 furat min. – – – – – –<br />

max. – – – – – –<br />

Csatlakozó közdarab 2 furat min. – – – – – –<br />

max. – – – – – –<br />

Csatlakozó sín fázistávolság növeléssel 2 x 300mm 2 Alumínium vezeték<br />

630A<br />

2 x 185A<br />

Tunnelkapocs tömör 1 x 16mm2 160A 1 x 16mm2 250A 1 x 16mm2 350A<br />

sodrott 1 furat 1 x (25 – 95)mm2 1 x (25 – 185)mm2 1 x (25 – 185) 2) mm2 2 furat – – – – 1 x (50 – 240)mm2 2 x (50 – 240)mm<br />

630A<br />

2<br />

4 furat – – – – – –<br />

Csavaros és hátsó csatlakozás<br />

Közvetlenül a tömör 1 x (10 – 16)mm2 160A 1 x (10 – 16)mm2 250A 1 x 16mm2 400A<br />

készüléken 2 x (10 – 16)mm2 2 x (10 – 16)mm2 2 x (10 – 16)mm2 sodrott 1 x (25 – 35)mm2 1 x (25 – 50)mm2 1 x (25 – 120)mm2 2 x (25 – 35)mm2 2 x (25 – 50)mm2 2 x (25 – 120)mm2 Csatlakozó közdarab 1 furat min. – – – – – –<br />

1 furat max. – – – – – –<br />

Csatlakozó közdarab 2 furat<br />

Csatlakozó sín fázistávolság növeléssel<br />

– – – – – –<br />

Laminált sín<br />

Szorítókapocs min. 2 x 9 x 0.8mm 160A 2 x 9 x 0.8mm 250A 6 x 16 x 0.8mm 630A<br />

max. 9 x 9 x 0.8mm 10 x 16 x 0.8mm 10 x 24 x 1.0mm<br />

+5 x 24 x 1.0mm<br />

(2 x) 8 x 24 x 1.0mm<br />

Csatlakozó kapocs laminált sínhez min. – – – – – –<br />

max. – – – – – –<br />

Csatlakozó közdarab 1 furat – – – – – –<br />

Csavaros és hátsó csatlakozás<br />

Laminált sín, furatokkal min. – – 2 x 16 x 0.8mm 250A 6 x 16 x 0.8mm 630A<br />

Laminált sín, furatokkal max. – – 10 x 16 x 0.8mm 10 x 32 x 1.0mm<br />

+5 x 32 x 1.0mm<br />

Csatlakozó sín fázistávolság növeléssel – – – – (2x) 10 x 50 x 1.0mm 2<br />

Vörösréz gyűjtősín<br />

Csavaros és hátsó csatlakozás<br />

Csavaros csatlakozás M6 – M8 – M10 –<br />

közvetlenül a készüléken min. 12 x 5mm 160A 16 x 5mm 250A 20 x 5mm 630A<br />

max. 16 x 5mm 20 x 5mm 30 x 10mm<br />

+30 x 5mm<br />

Csatlakozó közdarab 1 furat min. – – – – – –<br />

max. – – – – – –<br />

Csatlakozó közdarab 2 furat – – – – – –<br />

Csatlakozó sín fázistávolság növeléssel min. – – – – – 630A<br />

max. – – – – 2 x (10 x 50)mm 10 x 40A<br />

Megjegyzés:<br />

1) A névleges áramokat (In) az IEC/EN 60947 (védelmi készülékek szabvány) szerint állapították meg, rendszerint a maximális megadott keresztmetszetre vonatkoznak,<br />

és itt tájékoztatásul szolgálnak. A vonatkozó tervezési szabványokat mindig figyelembe kell venni.<br />

2) 2 Kábelgyártótól függően legfeljebb 240mm csatlakoztatható.<br />

3) 2 Kábelgyártótól függően legfeljebb 95mm csatlakoztatható.


MŰSZAKI ADATOK, MC <strong>MEGSZAKÍTÓK</strong><br />

MC4, MC4N, In 1) MC...1 MC...2 MC...3 MC...4<br />

1600A<br />

Csavaros csatlakozás – – Keretkapocs Csavarkapocs Csavarkapocs Csavarkapocs<br />

Tunnelkapocs – Csavarcsatlakozás Keretkapocs Keretkapocs Alagútkapcsok<br />

Hátsó Alagútkapcsok Alagútkapcsok Alagútkapcsok Hátoldali<br />

csatlakozás Hátoldali Hátoldali Hátoldali Csatlakozás<br />

Laminált sín csatlakozás Csatlakozás Csatlakozás Csatlakozás<br />

– – AWG 1 x (12 – 6) mm 2 1 x (12 – 6) mm 2 – –<br />

– – AWG/kcmil 1 x (4 – 2/0) mm 2 1 x (4 – 350) mm 2 1 x (2 – 500) mm 2 –<br />

– – AWG 1 x 6 mm 2 1 x 6 mm 2 1 x 6 mm 2 –<br />

– – AWG/kcmil 1 x (4 – 3/0) mm 2 1 x (4 – 350) mm 2 1 x (4 – 350) mm 2 –<br />

– – AWG/kcmil – – 1 x (0 – 500) mm 2 –<br />

2 x (0 – 500) mm 2<br />

4 x (50 – 240)mm 2 1400A AWG/kcmil – – – 4 x (0 – 500) mm 2<br />

– – AWG 1 x (12 – 6) mm 2 1 x (12 – 6) mm 2 – –<br />

2 x (9 – 6) mm 2<br />

1 x (120 – 185)mm 2 1250A AWG/kcmil 1 x (4 – 2/0) mm 2 1 x (4 – 3/0) mm 2 1 x (4 – 350) mm 2 1 x (250 – 350) mm 2<br />

4 x (50 – 185)mm 2 2 x 350 mm 2 4 x (0 – 350) mm 2<br />

1 x (120 – 300)mm 2 1000A kcmil – – – 1 x (250 – 600) mm 2<br />

2 x (95 – 300)mm 2 AWG/kcmil – – – 2 x (3/0 – 600) mm 2<br />

2 x (95 – 185)mm 2 1400A AWG/kcmil – – – 2 x (3/0 – 350) mm 2<br />

4 x (35 – 185)mm 2 AWG/kcmil – – – 4 x (2 – 350) mm 2<br />

4 x 300mm 2 1600A AWG/kcmil 2 x 500 mm 2 4 x 600 mm 2<br />

6 x (95 – 240)mm 2 4 x 240 A 6 x (3/0 – 500) mm 2<br />

– – AWG – – – –<br />

– – AWG/kcmil – – – –<br />

– – AWG/kcmil – – – –<br />

4 x (50 – 240)mm 2 1400A AWG/kcmil – – – –<br />

– – AWG – – – –<br />

– – AWG/kcmil – – – –<br />

1 x (185 – 240)mm 2 külön kérésre kcmil – – – –<br />

2 x (70 – 185)mm 2 külön kérésre AWG/kcmil – – – –<br />

4 x 50mm 2 – AWG – – – –<br />

2 x 240mm 2 külön kérésre AWG/kcmil –<br />

6 x (70 – 240)mm 2<br />

– – 2 x 9 x 0,8 mm 2 x 9 x 0,8 mm 6 x 16 x 0,8 mm –<br />

– – 9 x 9 x 0.8 mm 10 x 16 x 0.8 mm 10 x 24 x 1,0 mm –<br />

+5 x 24 x 1,0 mm<br />

(2 x) 8 x 24 x 1,0 mm<br />

6 x 16 x 0.8mm 1100A – – – 6 x 16 x 0.8 mm<br />

(2x) 10 x 32 x 1.0mm – – – (2x) 10 x 32 x 1,0 mm<br />

(2x) 10 x 50 x 1.0mm 1250A – – – (2x) 10 x 50 x 1,0 mm<br />

(2 x ) 10 x 40 x 1.0A<br />

(2x) 10 x 50 x 1.0mm 1600A – 2 x 16 x 0,8 mm 6 x 16 x 0,8 mm (2x) 10 x 50 x 1,0 mm<br />

(2x) 10 x 50 x 1.0mm – 10 x 16 x 0,8 mm 10 x 32 x 1,0 mm (2x) 10 x 50 x 1,0 mm<br />

+5 x 32 x 1,0 mm<br />

(2x) 10 x 80 x 1.0mm 2 1600A – – (2x) 10 x 50 x 1,0 mm (2x) 10 x 80 x 1,0 mm<br />

2 x (10 x 50 x 1.0)A<br />

M10 – – M6 M8 M10 M10<br />

25 x 5mm 1600A 12 x 5 mm 16 x 5 mm 20 x 5 mm 25 x 5 mm<br />

2 x (50 x 10)mm 2000A 16 x 5 mm 20 x 5 mm 30 x 10 mm 2 x (50 x 10) mm<br />

2 x (80 x 10)mm +30 x 5 mm<br />

25 x 5mm 1250A – – – 25 x 5 mm<br />

2 x (50 x 10)mm 2 x (40 x 10)A – – – 2 x (50 x 10) mm<br />

2 x (50 x 10)mm 1500A – – – 2 x (50 x 10) mm<br />

60 x 10mm 1600A – – – 60 x 10 mm<br />

2 x (80 x 10)mm 2 x (50 x 10)A – – 2 x (10 x 50) mm 2 x (80 x 10) mm<br />

93


94<br />

MŰSZAKI ADATOK, MC <strong>MEGSZAKÍTÓK</strong><br />

W SEGÉDÉRINTKEZŐK, MŰKÖDÉSI DIAGRAMOK<br />

W SEGÉDÉRINTKEZŐK M22-K…, XHIV<br />

W SEGÉDÉRINTKEZŐK MŰKÖDÉSI DIAGRAMJAI<br />

Típus Típus<br />

M22-K... MC.-XHIV<br />

AC, 50/60Hz esetén AC, 50/60Hz esetén<br />

Névleges üzemi feszültség Ue<br />

Váltakozó feszültség 500V AC 500V AC 500<br />

Egyenfeszültség 220V DC 220V DC 220<br />

Egyezményes termikus áram Ith = Ie 4A 4A 4<br />

Névleges áram Ie<br />

AC-15 115V 4A 4A 4<br />

230V 4A 4A 4<br />

400V 2A 2A 2<br />

500V 1A 1A 1<br />

DC-13 24V 3A 3A 3<br />

42V 1.7A 1.5A –<br />

60V 1.2A 0.8A 1.2<br />

110V 0.8A 0.5A 0.5<br />

220V 0.3A 0.2A 0.2<br />

Zárlatvédelem<br />

max. olvadóbiztosító 10A gG/gL 10A gG/gL 10<br />

max. kismegszakító BE5...(10A) BM... (6A) FAZ-B6<br />

Előresietési idõ a főérintkezőkkel szemben – MC1: kb. 20ms –<br />

be- és kikapcsolásnál MC2: kb. 20ms<br />

(kapcsolási idők kézi működtetés esetén) MC3: kb. 20ms<br />

MC4: kb. 90ms<br />

MC4-nél a segédérintkező<br />

kikapcsolásnál nem siet előre<br />

Beköthető keresztmetszetek<br />

tömör vezeték vagy hajlékony vezeték érvéghüvellyel 1 x (0.75 – 2.5)mm 2 1 x (0.75 – 2.5)mm 2 1 x (0.75 – 2,5)<br />

2 x (0.75 – 2.5)mm 2 2 x (0.75 – 2.5)mm 2 2 x (0.75 – 2,5)<br />

Állásjelző segédérintkező<br />

(HIN)<br />

0 →I Bekapcsolás<br />

0 ←I Kikapcsolás<br />

+ ←I Kioldás<br />

Előresiető segédérintkező<br />

(HIV)<br />

■ Érintkezők zárva<br />

□ Érintkezők nyitva<br />

MC4<br />

Hibajelző segédérintkező (HIA)<br />

Megjegyzés: Amennyiben szükség van előresiető segérintkező és munkaáramú-, vagy feszültségcsökkenési kioldó<br />

kombinációjára, úgy a megfelelő típust a kioldók részben kell kiválasztani.


MŰSZAKI ADATOK, MC <strong>MEGSZAKÍTÓK</strong><br />

W SEGÉDÉRINTKEZŐK BEÉPÍTHETŐSÉGE, IDŐKÜLÖNBSÉGEK<br />

W MAXIMÁLIS BEÉPÍTHETŐSÉG ÉS BELSŐ POZÍCIÓ<br />

HIN<br />

W IDŐKÜLÖNBSÉG MC1, MC2, MC3, MC4<br />

HIN HIA MC.-XHIV(2Z) Érintkező beépítési<br />

vagy -XA helyenként, HIA és<br />

vagy -XU<br />

(állás) (hiba) (előresiető)<br />

MC1, MC1-N 1 1 1 1 Z<br />

MC2, MC2-N 2 1 1 1 NY<br />

MC3, MC3-N 3 1 1 2 Z<br />

MC4, MC4-N 3 2 1 1) 2 NY<br />

MC1-PN 1 – 1 3)<br />

MC2-PN 2 – 1 3)<br />

Z = Záróérintkező<br />

MC3-PN 3 – 1 3)<br />

NY = Nyitóérintkező<br />

HIN = M22-K.. vagy M22-CK..<br />

HIA = M22-K.. vagy M22-CK..<br />

Időkülönbség, a (ms) Időkülönbség, b (ms)<br />

Kézi hajtás Motoros hajtás Kézi hajtás Motoros hajtás<br />

HIV HIN HIV HIN HIV HIN HIV HIN<br />

Z NY Z NY Z NY Z NY<br />

MC1 20 2) 0 2.5 – – – 20 2) 0 2.5 – – –<br />

MC2 20 2) 3.5 6.5 nem 2.5 4.5 20 2) 3 4.5 nem 3 4<br />

megengedett megengedett<br />

MC3 20 2) 4 8 nem 2 4 20 2) 3.5 8 nem 3 6.5<br />

megengedett megengedett<br />

MC4 90 2) 7 11 nem külön külön 0 1)2) 12 15 nem külön külön<br />

megengedett kérésre kérésre megengedett kérésre kérésre<br />

W BE- ÉS KIKAPCSOLÁSI IDŐKÜLÖNBSÉGEK<br />

Megjegyzés:<br />

Főérintkező<br />

Segédérintkező, elõresiető (HIV)<br />

Segédérintkező, állás (HIN)<br />

1) Az MC4 / MC4-N-nél a HIV segédérintkező kikapcsolásnál nem siet előre.<br />

2) Minimális érték, mivel függ a kapcsolási sebességtől<br />

3) Csak XHIV(2Z) lehetséges<br />

95


96<br />

MŰSZAKI ADATOK, MC <strong>MEGSZAKÍTÓK</strong><br />

W FESZÜLTSÉGCSÖKKENÉSI KIOLDÓ, MUNKAÁRAMÚ KIOLDÓ<br />

W FESZÜLTSÉGCSÖKKENÉSI KIOLDÓ MC.-XU<br />

W FESZÜLTSÉGCSÖKKENÉSI KIOLDÓ, KIKAPCSOLÁS KÉSLELTETÉSSEL MC-UVU<br />

W MUNKAÁRAMÚ KIOLDÓ MC.-XA<br />

MC1(2/3)-XU... MC4-XU...<br />

Névleges vezérlő feszültség Ue<br />

Váltakozó feszültség 50/60Hz-nél 24…600V AC 24…600V AC<br />

Egyenfeszültség<br />

Működési tartomány<br />

12…250V DC 12…250V DC<br />

Kikapcsolási feszültség x Us 0.35 – 0.7 0.35 – 0.7<br />

Bekapcsolási feszültség x Us<br />

Teljesítményfelvétel<br />

Váltakozó feszültség<br />

0.85 – 1.1 0.85 – 1.1<br />

Meghúzási teljesítmény AC 1.5VA 3.6VA<br />

Tartási teljesítmény AC<br />

Egyenfeszültség<br />

1.5VA 3.6VA<br />

Meghúzási teljesítmény DC 0.8W 2.5W<br />

Tartási teljesítmény DC 0.8W 2.5W<br />

Maximális nyitási idő<br />

(reakcióidő a főérintkezők nyitásáig)<br />

19ms 23ms<br />

A parancs minimális időtartama<br />

Beköthető keresztmetszetek<br />

10 – 15ms 10 – 15ms<br />

tömör vezeték vagy hajlékony vezeték érvéghüvellyel 1 x (0.75 – 2.5)mm2 1 x (0.75 – 2.5)mm2 2 x (0.75 – 2.5)mm2 2 x (0.75 – 2.5)mm2 MC-UVU<br />

Névleges üzemi feszültség Ue<br />

Váltakozó feszültség 50/60Hz-nél 24, 220 – 550V AC<br />

Egyenfeszültség 24V DC<br />

Bekapcsolási áram (csúcsérték) Ie<br />

< 500mA<br />

Teljesítményfelvétel 50VA<br />

Késleltetési idő tsd<br />

70 – 4000 ms<br />

külső kiegészítő kondenzátorral 90.000 µF ≥ 35V 16s-ig<br />

külső kiegészítő kondenzátorral 30 000 µF ≥ 35V<br />

Beköthető keresztmetszetek<br />

8s-ig<br />

tömör vezeték vagy hajlékony vezeték érvéghüvellyel 1 x (0.5 – 2.5)mm2 2 x (0.5 – 1.5)mm2 MC1(2/3)-XA... MC4-XA...<br />

Névleges vezérlő feszültség Ue<br />

Váltakozó feszültség 12…440V AC 12…440V AC<br />

Egyenfeszültség 12…440V DC 12…440V DC<br />

Frekvenciatartomány<br />

Működési tartomány<br />

0 – 400Hz 0 – 400Hz<br />

Váltakozó feszültség x Us 0.7…1.1 0.7…1.1<br />

Egyenfeszültség x Us<br />

Teljesítményfelvétel<br />

0.7…1.1 0.7…1.1<br />

Meghúzási teljesítmény AC/DC 2.5VA/W 2.5VA/W<br />

Tartási teljesítmény AC/DC 2.5VA/W 2.5VA/W<br />

Maximális áramfelvétel 110 % Us -nél (230V, 50Hz)<br />

Maximális nyitási idõ<br />

(reakcióidő a főérintkezők nyitásáig)<br />

20ms 22ms<br />

Maximális bekapcsolási időtartam<br />

A parancs minimális idõtartama<br />

Beköthető keresztmetszetek<br />

10 – 15ms 10 – 15ms<br />

tömör vezeték vagy hajlékony vezeték érvéghüvellyel 1 x (0.75 – 2.5)mm2 1 x (0.75 – 2.5)mm2 2 x (0.75 – 2.5)mm2 2 x (0.75 – 2.5)mm2 - -<br />

100% 100%


W MOTORHAJTÁS<br />

W MOTORHAJTÁS MC...-XR<br />

MŰSZAKI ADATOK, MC <strong>MEGSZAKÍTÓK</strong><br />

MC2-XR... MC3-XR... MC4-XR...<br />

Névleges vezérlő feszültség Ue<br />

Váltakozó feszültség 110…440V AC 110…440V AC 110…440V AC<br />

Egyenfeszültség 24…250V DC 24…250V DC 24…250V DC<br />

Működési tartomány<br />

Váltakozó feszültség x Us 0.85…1.1 0.85…1.1 0.85…1.1<br />

Egyenfeszültség x Us 0.85…1.1 0.85…1.1 0.85…1.1<br />

Névleges üzemi teljesítmény, motor<br />

Váltakozó feszültség 110 V – 130V AC 350VA 350VA 350VA<br />

208 V – 240V AC 350VA 350VA 350VA<br />

380 V – 440V AC 350VA 350VA 350VA<br />

Egyenfeszültség 24 V – 30V DC 250W 250W 250W<br />

110 V – 130V DC 250W 250W 250W<br />

220 V – 250V DC 250W 250W 250W<br />

Névleges üzemi teljesítmény, tekercs<br />

Váltakozó feszültség 110 V – 130V AC 270VA 270VA 270VA<br />

208 V – 240V AC 270VA 270VA 270VA<br />

380 V – 440V AC 270VA 270VA 270VA<br />

Egyenfeszültség 24 V – 30V DC 210W 210W 210W<br />

100 V – 130V DC 210W 210W 210W<br />

220 V – 250V DC 210W 210W 210W<br />

Teljes bekapcsolási idő 60ms 80ms 100ms<br />

Teljes kikapcsolási idő 300ms 1000ms 3000ms<br />

Minimális parancs időtartam<br />

bekapcsolásnál 30ms 30ms 30ms<br />

kikapcsolásnál 150ms 250ms 500ms<br />

Mechanikus élettartam 20000 15000 10000<br />

Maximális kapcsolási gyakoriság (kapcsolás / 1 óra) 120 60 20<br />

Beköthető keresztmetszetek<br />

tömör vezeték vagy hajlékony vezeték érvéghüvellyel 0.75 – 2.5mm 2 0.75 – 2.5mm 2 0.75 – 2.5mm 2<br />

97


98<br />

MŰSZAKI ADATOK, MC <strong>MEGSZAKÍTÓK</strong><br />

W ADATKEZELÉSI INTERFÉSZ (DMI-MODUL)<br />

W ÁLTALÁNOS JELLEMZŐK<br />

MC-XDMI612<br />

Méret (Szé x Ma x Mé) 107.5 x 90 x 53mm<br />

Szélesség (KE) 6 KE<br />

Tömeg 0.3kg<br />

Szerelés 35mm-es kalapsín (IEC/EN 60715)<br />

W KLIMATIKUS KÖRNYEZETI FELTÉTELEK<br />

Méretek (Szé x Ma x Mé) mm<br />

DMI<br />

107,5 x 90 x 53<br />

Osztási egységek (TE) 6 TE széles<br />

Súly kg 0.3<br />

Szerelés Kalapsín IEC/EN 60715, 35 mm<br />

Klimatikus környezeti feltételek<br />

Üzemi környezeti hõmérséklet<br />

Beépítési helyzet<br />

Páralecsapódás<br />

LCD-kijelzõ (biztosan olvasható)<br />

Tárolás/szállítás<br />

relatív páratartalom, nincs páralecsapódás (IEC/EN 60068-2-30)<br />

Légnyomás (üzem)<br />

Korrózióellenálló-képesség<br />

IEC/EN 60068-2-42 4 nap<br />

°C<br />

°C<br />

°C<br />

%<br />

hPa<br />

cm<br />

0-tól +55-ig<br />

vízszintes / függõleges<br />

A páralecsapódást megfelelõ intézkedéssel megakadályozni<br />

0-tól +55-ig<br />

–40-tõl +70-ig<br />

5…95<br />

795…1080<br />

3 /m3 Súly<br />

Szerelés<br />

kg 0.3<br />

Kalapsín IEC/EN 60715, 35 mm<br />

Klimatikus környezeti feltételek<br />

Üzemi környezeti hõmérséklet °C 0-tól +55-ig<br />

Beépítési helyzet vízszintes / függõleges<br />

Páralecsapódás<br />

LCD-kijelzõ (biztosan olvasható)<br />

Tárolás/szállítás<br />

relatív páratartalom, nincs páralecsapódás (IEC/EN 60068-2-30)<br />

Légnyomás (üzem)<br />

Korrózióellenálló-képesség<br />

IEC/EN 60068-2-42 4 nap<br />

°C<br />

°C<br />

%<br />

hPa<br />

cm<br />

A páralecsapódást megfelelõ intézkedéssel megakadályozni<br />

0-tól +55-ig<br />

-40-tõl +70-ig<br />

5…95<br />

795…1080<br />

10<br />

3 /m3 IEC/EN 60068-2-43<br />

SO2<br />

4 nap cm<br />

10<br />

3 /m3 Üzemi környezeti hőmérséklet<br />

Beépítési helyzet<br />

0-tól +55°C-ig<br />

vízszintes / függőleges<br />

Páralecsapódás A páralecsapódást megfelelő eszközökkel meg kell akadályozni<br />

LC-kijelző (könnyen olvasható) 0-tól +55°C-ig<br />

Tárolás / szállítás –40-tõl +70°C-ig<br />

Relatív páratartalom, páralecsapódás nélkül (IEC/EN 60068-2-30)<br />

Légnyomás (üzemi)<br />

Korrózióállóság<br />

IEC/EN 60068-2-42 4 nap<br />

H2S<br />

5…95%<br />

795…1080hPa<br />

10cm<br />

1<br />

3 /m3 IEC/EN 60068-2-43<br />

SO2<br />

4 nap 1cm3 /m3 H2S<br />

W MECHANIKUS KÖRNYEZETI FELTÉTELEK<br />

IEC/EN 60068-2-43<br />

SO2<br />

4 nap cm3 /m3 Szennyezettségi fok 1<br />

2<br />

Védettség IEC/EN 60529 H2S<br />

IP20<br />

Rázkódás (IEC/EN 60068-2-6)<br />

Mechanikus környezeti feltételek<br />

állandó amplitúdó 0,15mm<br />

Szennyezettségi fok<br />

állandó gyorsulás 2g<br />

Védelem IEC/EN 60529<br />

Ütésállóság (IEC/EN 60068-2-27), félszinusz, 15g / 11ms<br />

Rezgések (IEC/EN 60068-2-6)<br />

Felborulási esés (IEC/EN 60068-2-31)<br />

konstans amplitúdó 0,15 mm Hz<br />

2<br />

IP20<br />

10…57<br />

10…57Hz<br />

57…150Hz<br />

18 ütés<br />

esési magasság 50mm<br />

konstans gyorsulás 2 g<br />

Szabadesés, becsomagolva (IEC/EN 60068-2-32)<br />

Ütésállóság (IEC/EN 60068-2-27) félszinusz 15g/11 ms<br />

Hz<br />

Ütések<br />

57…150<br />

18<br />

esési magasság 1m<br />

Feldõlés (IEC/EN 60068-2-31) Esésmagasság<br />

mm 50<br />

szabadesés, becsomagolva (IEC/EN 60068-2-32) m 1<br />

W ENERGIAELLÁTÁS<br />

Névleges üzemi feszültség Ue<br />

24V<br />

Megengedett tartomány 20.4…28.8V DC<br />

Maradék hullámosság ≤ 5%<br />

Bemeneti áram 24V DC-nél 210mA<br />

Feszültségesések (IEC/EN 61131-2) 10ms<br />

Veszteségi teljesítmény 24V DC-nél 5W


W PROFIBUSZ MODUL<br />

W ÁLTALÁNOS JELLEMZŐK<br />

W BEKÖTHETŐ KERESZTMETSZETEK<br />

MŰSZAKI ADATOK, MC <strong>MEGSZAKÍTÓK</strong><br />

MC-XDMI-DPV1<br />

Szabványok és előírások EN 55011, EN 55022, EN 61000-4, IEC 60068-2-6, IEC 60068-2-27<br />

Méret (Szé x Ma x Mé) 35.5 x 90 x 58mm (2 KE)<br />

Tömeg 0.15kg<br />

Szerelés 35mm-es kalapsín (EN 50022)<br />

vagy csavaros rögzítés<br />

Tömör 0.2 x 4 (AWG 22 – 12) mm 2<br />

Hajlékony érvéghüvellyel 0.2 x 2.5 (AWG 22 – 12) mm 2<br />

Hornyos csavarhúzó 3.5 x 0.8 mm<br />

Max. meghúzási nyomaték 0.6 Nm<br />

W KLIMATIKUS KÖRNYEZETI FELTÉTELEK<br />

Üzemi környezeti hőmérséklet –25 °C ... + 55 °C, hideg az IEC 60068-2-1 szerint, meleg az IEC 60068-2-2 szerint<br />

Páralecsapódás A páralecsapódást megfelelő eszközökkel meg kell akadályozni<br />

Tárolás / szállítás – 40-tõl +70 °C-ig<br />

Relatív páratartalom, páralecsapódás nélkül (IEC/EN 60068-2-30) 5 – 95%<br />

Légnyomás (üzemi) 795 – 1080 hPa<br />

Korrózióállóság<br />

IEC/EN 60068-2-42 4 nap SO2 10 cm 3 /m 3<br />

IEC/EN 60068-2-43 4 nap H2S 1 cm 3 /m 3<br />

W MECHANIKUS KÖRNYEZETI FELTÉTELEK<br />

Szennyezettségi fok 2<br />

Védettség (IEC/EN 60529)<br />

Rázkódás (IEC/EN 60068-2-6)<br />

IP20<br />

állandó amplitúdó 0.15 mm<br />

Szennyezettségi fok<br />

állandó gyorsulás 2 g<br />

Védelem (IEC/EN 60529)<br />

Ütésállóság (IEC/EN 60068-2-27),<br />

Rezgések (IEC/EN 60068-2-6)<br />

félszinusz, 15g / 11ms<br />

konstans amplitúdó 0,15 mm<br />

Felborulási esés (IEC/EN 60 068-2-31)<br />

konstans gyorsulás 2 g<br />

Szabadesés, becsomagolva (IEC/EN 60068-2-32)<br />

Ütésállóság (IEC/EN 60068-2-27)<br />

Beépítési helyzet<br />

Hz<br />

Hz<br />

2<br />

IP20<br />

10 – 57<br />

57 – 150<br />

10 – 57Hz<br />

2<br />

57 – 150Hz<br />

IP20<br />

18 ütés<br />

10 – 57<br />

esési magasság 50mm<br />

57 – 150<br />

esési magasság 1m<br />

vízszintes / függőleges<br />

2<br />

IP20<br />

10 – 57<br />

57 – 150<br />

Ütések<br />

W ELEKTROMÁGNESES ÖSSZEFÉRHETŐSÉG (EMC)<br />

Elektrosztatikus kisülés (IEC/EN 61000-4-2, Level 3, ESD)<br />

Légkisülés 8kV<br />

Érintkezős kisülés 6kV<br />

Elektromágneses mezők (IEC/EN 61000-4-3, RFI) 10V/m<br />

Rádiózavar-mentesítés (IEC/EN 55011) EN 55 011, A osztály,<br />

EN 55 022, A osztály,<br />

Burst impulzusok (IEC/EN 61000-4-4, Level 3)<br />

Tápvezetékek 2kV<br />

Jelvezetékek 2kV<br />

Túlfeszültség impulzusok (IEC/EN 61000-4-5, Level 2) 0.5kV (szimmetrikus tápvezetékek)<br />

Védettség a vezetett zavarásnál (IEC/EN 61000-4-6) 10V<br />

99


100<br />

MŰSZAKI ADATOK, MC <strong>MEGSZAKÍTÓK</strong><br />

W PROFIBUSZ MODUL<br />

W ÁTÜTÉSI SZILÁRDSÁG<br />

W LED JELZÉSEK<br />

MC-XDMI-DPV1<br />

A légközök és EN 50178, UL 508, CSA C22.2, No. 142<br />

kúszóáramutak távolsága<br />

Átütési szilárdság EN 50178<br />

W ENERGIAELLÁTÁS<br />

Névleges üzemi feszültség Ue<br />

24V (-15/+20 %)<br />

Megengedett tartomány 20.4 – 28.8V DC<br />

Maradék hullámosság < 5%<br />

Áramfelvétel 24V DC-nél tip. 200mA<br />

Feszültségesések<br />

(IEC/EN 61131-2)<br />

10ms<br />

Teljesítmény felvétel 24V DC-nél 4.8W<br />

W POLARITÁS FELCSERÉLÉSE ELLENI VÉDELEM<br />

Energiaellátás igen<br />

Energiaellátás LED (POW): zöld<br />

LED-es kijelzés LED PROFIBUS DP (BUS): zöld<br />

W KOMMUNIKÁCIÓ<br />

Csatlakozó SUB-D 9 pólusú, aljzat<br />

Funkció PROFIBUS-DP-Slave<br />

Interfész RS 485<br />

Buszprotokoll PROFIBUS-DP<br />

Átviteli sebességek automatikus keresés<br />

12MBit/s-ig<br />

Buszlezárási ellenállások külön, külső buszlezárás szükséges<br />

Buszcímek 1 – 126, DMI-n keresztül<br />

Szolgáltatások<br />

ciklikus Bent / Kint, kioldott állapot (részletes), tehelési figyelmeztetések, fázisáramok I1 / I2 / I3 [A]<br />

Motorhajtás működtetése, Kijelzés / Vezérlés (MC-XDMI612), Be-, kimenetek, Motorindítási funkciók<br />

nem ciklikus Kijelzés / Szerkesztés, védelmi beállítások, eseménylista, azonosítás, üzemórák,<br />

kapcsolások, idő


W HIBAÁRAMKAPCSOLÓ<br />

W VILLAMOS MŰSZAKI ADATOK<br />

MŰSZAKI ADATOK, MC <strong>MEGSZAKÍTÓK</strong><br />

Szabványok és előírások IEC/EN 60947-2, IEC 755, IEC 1008, IEC 1009<br />

Érzékenység FIR-003 lüktetőegyenáram FIR-03 érzékeny, A típus FIR-5<br />

Segéd tápfeszültség Us 230V AC ±20% (50/60Hz)<br />

Szabványok Névleges fogyasztás és elõírások Pe IEC/EN 3W 60947-2, IEC 755, IEC3W1008, IEC 1009<br />

3W<br />

Érzékenység Hibaáramérzékenység IDn lüktetõáram-érzékeny, 0.03A A típus 0.3A 0.03, 0.1, 0.3, 0.5, 1, 3, 5A<br />

Mérõvezérlés-betáplási Késleltetés tv feszültség Us Beépített Mérési üzemi segédérintkező teljesítményPe AMérési segédérintkező hibaáramokInévleges feszültsége<br />

Dn<br />

AKésleltetési segédérintkező idõ t névleges árama<br />

v<br />

Hibaáram Reléérintkezõk előjelzés<br />

230V 0s (önidő AC 620ms) 20% (50/60 Hz)<br />

13Wváltó 250/100V 0,03 A AC/DC<br />

6A 0,02 s (késleltetés nélkül)<br />

– 1 váltóérintkezõ integrálva<br />

0s (önidő 20ms)<br />

13 váltó W<br />

250/100V 0,3 A AC/DC<br />

6A 0,02 s (késleltetés nélkül)<br />

– 1 váltóérintkezõ integrálva<br />

0.02, 0.1, 0.3, 0.5, 1, 3, 5s<br />

13 váltó W<br />

250/100V 0.03, 0.1, 0.3, AC/DC 0.5, 1, 3, 5<br />

6A 0.02, 0.1, 0.3, 0.5, 1, 3, 5<br />

0.5 1 váltóérintkezõ Hz = 25% – 50% integrálva IDn A reléérintkezõk mérési feszültsége 250/100 V AC/DC 250/100 V AC/DC 250/100 1 Hz = 50% V AC/DC – 75% IDn A reléérintkezõk mérési áramerõssége 6 A 6 A 62 AHz<br />

= 75% – 100% IDn Elõzetes hibaáram-figyelmeztetés –<br />

– 0,5 Hz = 25% – 50% IDn 1 Hz = 50% – 75% IDn 2 Hz = 75% – 100% IDn W MECHANIKAI MŰSZAKI ADATOK<br />

Kivágási méret 45mm 45mm 45mm<br />

Magasság 85mm 85mm 85mm<br />

Szélesség 45mm 45mm 45mm<br />

Szerelés kalapsín - DIN 46277, EN 50022<br />

Csatlakozás szorítókapcsok<br />

A csatlakozás érintés elleni védelme ujjal és kézháttal érintés ellen védett a BGV A2, VDE 0106: 100. rész szerint<br />

Beköthető keresztmetszetek 2 x 0.75mm 2 – 2.5mm 2 tömör, 2 x 0.75mm 2 – 1.5mm 2 hajlékony, érvéghüvellyel<br />

Beállítások plombálhatósága – – igen<br />

W KÜLSŐ ÁRAMVÁLTÓ MÉRETEK<br />

Áramváltó, téglalap ablak<br />

Típus<br />

Áramváltó, körablak<br />

FIR-003 FIR-03 FIR-5<br />

Névleges áram Átmérő<br />

Energiaelosztás Motor / kondenzátor Áramváltó típus Maximális vezeték átmérő<br />

(A) (A) FIR-W-... d1 (mm) d2 (mm)<br />

50 50 20 13<br />

150 100 30 20<br />

150 100 35 23<br />

400 200 70 47<br />

600 250 105 70<br />

1200 630 140 93<br />

1800 800 210 140<br />

101


102<br />

MŰSZAKI ADATOK, MC <strong>MEGSZAKÍTÓK</strong><br />

W HIBAÁRAMKIOLDÓ EGYSÉG MC1, MC2<br />

W VILLAMOS MŰSZAKI ADATOK<br />

MC1(-4)-XFI30R MC1(-4)-XFI300R MC1(-4)-XFIR MC1(-4)-XFI30U<br />

Szabványok és előírások IEC/EN 60947-2 IEC/EN 60947-2 IEC/EN 60947-2 IEC/EN 60947-2<br />

Érzékenység<br />

Minimális üzemi feszültség<br />

MC1(-4)-XFI30R<br />

lüktetőegyenáram érzékeny<br />

MC1(-4)-XFI300R MC1(-4)-XFIR MC1(-4)-XFI30U<br />

hibaáramok érzékelése<br />

Szabványok és elõírások<br />

A/AC típus<br />

Érzékenység<br />

hibaáramok érzékelése<br />

Minimális üzemi feszültség<br />

B típus<br />

hibaáramok rögzítésére<br />

Alkalmazás<br />

A/AC típus<br />

Névleges üzemi feszültség Ue hibaáramok rögzítésére<br />

Névleges frekvencia f<br />

B típus<br />

Pólusszám<br />

Használatra való alkalmasság<br />

Névleges áram tartomány In ben<br />

Névleges hibaáramok IDn Mérési üzemi feszültség<br />

Mérési frekvencia<br />

Hibaáram érzékelési tartomány<br />

Pólusszám<br />

Ue f<br />

V AC<br />

Hz<br />

min. 80V hálózati min. 80V hálózati<br />

IEC/EN 60947-2 IEC/EN 60947-2<br />

feszültségtől feszültségtől<br />

lüktetõáram-érzékeny az összegáramelv alapján<br />

– –<br />

80 V (hálózatifeszültség- 80 V (hálózatifeszültségegy-<br />

és háromfázisú rendszerekben<br />

függõ) függõ)<br />

200…415V AC (3~) 200…415V AC (3~)<br />

– –<br />

50/60Hz 50/60Hz<br />

2/4 pólusú 3/4 pólusú<br />

három- és egyfázisú rendszerekben<br />

15…125A 15…125A<br />

0.03A 0.3A<br />

200…415 (3~) 200…415 (3~)<br />

50/60 50/60<br />

50/60Hz 50/60Hz<br />

3/4 3/4<br />

min. 80V hálózati<br />

IEC/EN 60947-2<br />

feszültségtől<br />

–<br />

80 V (hálózatifeszültségfüggõ)<br />

200…415V AC (3~)<br />

–<br />

50/60Hz<br />

3/4 pólusú<br />

15…125A<br />

0.03…0.1…0.3…A<br />

200…415 (3~)<br />

0.5…1…3A<br />

50/60<br />

50/60Hz<br />

3/4<br />

min. 80V hálózati<br />

IEC/EN 60947-2<br />

feszültségtől<br />

–<br />

80 V (hálózatifeszültségegyfázisú<br />

rendszerekben<br />

függõ)<br />

200…415V AC (1~)<br />

–<br />

50/60Hz<br />

3/4 pólusú<br />

egyfázisú rendszerek-<br />

15…100A<br />

0.03A<br />

200…415 (3~)<br />

50/60<br />

50/60Hz<br />

3/4<br />

Mérési névleges áramerõsségi tartomány In A 15…125 15…125 15…125 15…100<br />

Mérési hibaáramok IDn A 0.03 0.3 0.03…0.1…0.3… 0.03<br />

Névleges be- és<br />

A hibaáram rögzítési tartománya<br />

kikapcsolóképesség IDm = Icu<br />

50/60 Hz<br />

= Icu<br />

50/60 Hz<br />

0.5…1…3<br />

= Icu<br />

50/60 Hz<br />

= Icu<br />

50/60 Hz<br />

Hibaáram előjelzés ≥ 0.3 x IDn ≥ 0.3 x IDn ≥ 0.3 x IDn ≥ 0.3 x IDn Ütésállóság (IEC/EN 60068-2-27) 20 (félszInuszos rázkódás 20 ms)<br />

Mechanikai élettartam<br />

Mérési hiba rövidzárlati be- és<br />

(ebből 50% hibaáram miatt)<br />

kikapcsolási képesség<br />

Elõzetes hibaáram-figyelmeztetés<br />

IDm A<br />

20000<br />

= Icu<br />

20000<br />

= Icu<br />

20000<br />

= Icu<br />

20000<br />

= Icu<br />

W MECHANIKAI MŰSZAKI ADATOK<br />

Kivágási méret 45mm 45mm 45mm 45mm<br />

Szerelés jobb oldalra jobb oldalra alulra alulra<br />

Beépítési helyzet függőleges és 90° minden irányban<br />

Betáplálás MC1 felülrõl MC1 felülről MC1 felülről MC1 felülről<br />

Védettség A kezelőfelületen: IP20<br />

Környezeti hőmérséklet –5…+40°C -5…+40°C -5…+40°C -5…+40°C<br />

Plombálhatóság – – igen, beállító gombok –<br />

Beköthető keresztmetszetek<br />

hajlékony érvéghüvely nélkül mint az MC1 megszakító normál csatlakozása<br />

hajlékony érvéghüvellyel mint az MC1 megszakító normál csatlakozása


MŰSZAKI ADATOK, MC <strong>MEGSZAKÍTÓK</strong><br />

MC1(-4)-XFI300U MC1(-4)-XFIU MC2-4-XFI30 MC2-4-XFI MC2-4-XFIA30 MC2-4-XFIA<br />

IEC/EN 60947-2 IEC/EN 60947-2 IEC/EN 60947-2 IEC/EN 60947-2 IEC/EN 60947-2 IEC/EN 60947-2<br />

lüktetőegyenáram érzékeny<br />

MC1(-4)-XFI300U MC1(-4)-XFIU<br />

lüktetőegyenáram érzékeny<br />

MC2-4-XFI30<br />

lüktetőegyenáram érzékeny<br />

MC2-4-XFI<br />

minden áramra érzékeny (B típus)<br />

MC2-4-XFIA30<br />

minden áramra érzékeny (B típus)<br />

MC2-4-XFIA<br />

min. 80V hálózati feszültségtől<br />

IEC/EN 60947-2<br />

min. 80 V hálózati feszültségtől<br />

IEC/EN 60947-2<br />

hálózati feszültségtől független<br />

IEC/EN 60947-2<br />

hálózati feszültségtől független<br />

IEC/EN 60947-2<br />

0V hálózati feszültségtől<br />

IEC/EN 60947-2<br />

0V (hálózati feszültségtől függő)<br />

IEC/EN 60947-2<br />

lüktetõáram-érzékeny az összegáramelv alapján<br />

– –<br />

áramra érzékeny (B típus)<br />

lüktetõáram-érzékeny<br />

–<br />

lüktetõáram-érzékeny<br />

–<br />

minden áramra érzékeny (B típus) minden<br />

min. 50V hálózati feszültségtől min. 50V hálózati feszültségtől<br />

egyfázisú rendszerekben<br />

80 V (hálózatifeszültség-<br />

200…415V AC (1~)<br />

50/60Hz<br />

függõ)<br />

3/4 pólusú<br />

–<br />

15…100A<br />

0.3A<br />

egyfázisú rendszerekben<br />

200…415 (3~)<br />

50/60Hz<br />

50/60<br />

3/4<br />

15…100<br />

0.3<br />

= Icu<br />

80 V (hálózatifeszültség-<br />

200…415V AC (1~)<br />

0 V (hálózatifeszültség-<br />

50/60Hz<br />

függõ)<br />

3/4 pólusú<br />

–<br />

15…100A<br />

0.03…0.1…0.3A<br />

0.5…1…3A<br />

200…415 (3~)<br />

50/60 Hz<br />

50/60<br />

3/4<br />

15…100<br />

0.03…0.1…0.3…<br />

= Icu<br />

0.5…1…3<br />

egy- és háromfázisú rendszerekben<br />

hálózatifeszültségtõl független<br />

280…690V AC (3~/1~) 280…690V AC (3~/1~)<br />

50/60Hz 50/60Hz<br />

4 pólusú 4 pólusú<br />

– –<br />

15…250A 15…250A<br />

0.03A 0.1…0.3…1…3A<br />

három- és egyfázisú rendszerekben<br />

280…690 280…690<br />

50/60Hz 50/60Hz<br />

50/60 50/60<br />

4 4<br />

15…250 15…250<br />

0.03 0.1…0.3…1…3<br />

= Icu = Icu<br />

hálózatifeszültségtõl független<br />

50…400V AC (3~/1~)<br />

50/60Hz<br />

függõ)<br />

4 pólusú<br />

50 V (hálózatifeszültség-<br />

15…250A<br />

függõ)<br />

0.03A<br />

50…400 (3~)<br />

váltakozó feszültségnél:<br />

50/60<br />

0-tól 100kHz-ig<br />

4 pólusú<br />

lüktető egyen-<br />

15…250<br />

feszültségnél: 50Hz<br />

0.03<br />

= Icu<br />

0 V (hálózatifeszültség-<br />

50…400V AC (3~/1~)<br />

50/60Hz<br />

függõ)<br />

4 pólusú<br />

50 V (hálózatifeszültség-<br />

15…250A<br />

függõ)<br />

0.1…0.3…1A<br />

50…400 (3~)<br />

váltakozó feszültségnél:<br />

50/60<br />

0-tól 100kHz-ig<br />

4 pólusú<br />

lüktetõ egyen-<br />

15…250<br />

feszültségnél: 50Hz<br />

0.1…0.3…1<br />

= Icu<br />

50/60 Hz<br />

≥ 0.3 x IDn 20000<br />

50/60 Hz<br />

≥ 0.3 x IDn 20000<br />

50/60 Hz<br />

–<br />

≥ 2000<br />

50/60 Hz<br />

–<br />

20 (félszInuszos rázkódás 20ms)<br />

≥ 2000<br />

váltakozó feszültségnél:<br />

–<br />

0-tól 100 kHz-ig<br />

lüktetõ egyen-<br />

≥ 2000<br />

feszültségnél: 50 Hz<br />

váltakozó feszültségnél:<br />

–<br />

0-tól 100 kHz-ig<br />

lüktetõ egyen-<br />

≥ 2000<br />

feszültségnél: 50 Hz<br />

= Icu = Icu = Icu = Icu = Icu = Icu<br />

45 mm 45mm 96mm 96mm 96mm 96mm<br />

alulra alulra alulra alulra alulra alulra<br />

függőleges és 90° minden irányban<br />

MC1 felülről MC1 felülről tetszőleges tetszőleges alulról alulról<br />

A kezelőfelületen: IP20<br />

-5…+40 °C -5…+40°C -25…+70°C -25…+70°C -25…+70°C -25…+70°C<br />

– igen, beállító gombok – – igen, beállító gombok igen, beállító gombok<br />

mint az MC1 megszakító normál csatlakozása mint az MC2 megszakító normál csatlakozása<br />

mint az MC1 megszakító normál csatlakozása mint az MC2 megszakító normál csatlakozása<br />

103


104<br />

MÉRETEK, MC <strong>MEGSZAKÍTÓK</strong><br />

W MC1 <strong>MEGSZAKÍTÓK</strong><br />

W MEGSZAKÍTÓ / TERHELÉSKAPCSOLÓ, 3 PÓLUSÚ<br />

MC1B, MC1N, MC1H, MC1-PN, MC1-N TÍPUSOK<br />

Kifújási tér, az egyes részek közötti legkisebb távolság ≥ 60mm<br />

W MEGSZAKÍTÓ / TERHELÉSKAPCSOLÓ, 4 PÓLUSÚ<br />

MC1B-4, MC1N-4, MC1H-4, MC1-PN-4, MC1-N-4 TÍPUSOK<br />

Kifújási tér, az egyes részek közötti legkisebb távolság ≥ 60mm<br />

W KAPOCSBURKOLAT, MC1-XKSA, MC1-4-XKSA TÍPUS<br />

CSAVAROS CSATLAKOZÁS, MC1-XKS, MC1-4-XKS TÍPUS<br />

IP2X UJJAL ÉRINTÉS ELLENI VÉDELEM KAPOCSBURKOLATHOZ, MC1-XIPA, MC1-4-XIPA TÍPUS<br />

3 pólusú<br />

4 pólusú<br />

Méretek mm-ben


W TARTOZÉKOK, MC1<br />

W TUNNELKAPOCS, MC1-XKA MC1-4-XKA TÍPUSOK<br />

W HÁTSÓ CSATLAKOZÁS, MC1-XKR, MC1-4-XKR TÍPUSOK<br />

W VEZÉRLŐÁRAMKÖR CSATLAKOZÁS,<br />

MC-XSTK TÍPUS<br />

Méretek mm-ben<br />

3 pólusú<br />

4 pólusú<br />

MÉRETEK, MC <strong>MEGSZAKÍTÓK</strong><br />

3 pólusú<br />

4 pólusú<br />

W IP2X UJJAL ÉRINTÉS ELLENI<br />

VÉDELEM, MC1-XIPK, MC1-4-XIPK<br />

TÍPUSOK<br />

105


106<br />

MÉRETEK, MC <strong>MEGSZAKÍTÓK</strong><br />

W TARTOZÉKOK, MC1<br />

W KÉZI HAJTÁS, FORGÓHAJTÁSSAL EGYÜTT,<br />

MC1-XDV, MC1-XDVR, MC1-XTVD TÍPUSÚ KAPCSOLÓN<br />

max. 3 lakat<br />

W KÉZI HAJTÁS, AJTÓKUPLUNGOS KIVITEL, FORGÓHAJTÁSSAL EGYÜTT,<br />

MC1-XTVD(V)(R) TÍPUS<br />

max. 3 lakat<br />

Méretek mm-ben


W TARTOZÉKOK, MC1<br />

Méretek mm-ben<br />

MÉRETEK, MC <strong>MEGSZAKÍTÓK</strong><br />

W KÉZI HAJTÁS, AJTÓKUPLUNGOS KIVITEL, FORGÓHAJTÁSSAL ÉS TENGELLYEL EGYÜTT,<br />

MC-XTVD(V)(R), MC1/2-XV4…6 TÍPUSOK<br />

A kézi hajtás és az ajtózsanér közötti legkisebb távolság<br />

W BEÉPÍTÉSI HELYZET: FESZÜLTSÉGCSÖKKENÉSI KIOLDÓ, MC1-XUL (XUVL) /<br />

MUNKAÁRAMÚ KIOLDÓ, MC1-XAL / ELŐRESIETŐ SEGÉDÉRINTKEZŐ, MC1-XHIVL /<br />

FESZÜLTSÉGCSÖKKENÉSI KIOLDÓ KÉT ELŐRESIETŐ SEGÉDÉRINTKEZŐVEL, MC1-<br />

XUHIVL<br />

W TÁVTARTÓ,<br />

MC1/2-XAB TÍPUS<br />

x<br />

W DIN-SÍN ADAPTER,<br />

MC1-XC35 TÍPUS<br />

Típus<br />

MC1/2-XV4<br />

MC1/2-XV6<br />

x<br />

210 – 400<br />

400 – 600<br />

107


108<br />

MÉRETEK, MC <strong>MEGSZAKÍTÓK</strong><br />

W TARTOZÉKOK, MC1<br />

W ELŐLAP KERET, MC1-XBR TÍPUS<br />

W KÉZI HAJTÁS, MC1-XDTV(R)<br />

max. 3 lakat<br />

Kivágási méret<br />

Kivágási méret<br />

W BILLENŐKAR LEZÁRÓ SZERKEZET, MC-XKAV TÍPUS<br />

Méretek mm-ben


W TARTOZÉKOK, MC1<br />

Méretek mm-ben<br />

MÉRETEK, MC <strong>MEGSZAKÍTÓK</strong><br />

W MECHANIKUS RETESZ, MC1-XMV, MC1-XDV(R), MC1-XMV, MC1-XTVD(V)(R) TÍPUSOK<br />

MC1-XMV + MC1-XDV(R)<br />

MC1-XMV + MC1-XTVD(V)(R)<br />

Típus<br />

MC1/2-XV4<br />

MC1/2-XV6<br />

x<br />

245 – 400<br />

400 – 600<br />

109


110<br />

MÉRETEK, MC <strong>MEGSZAKÍTÓK</strong><br />

W TARTOZÉKOK, MC1<br />

W MŰANYAG TOKOZAT, MC1-XCI23-T..., MC1-XCI43-T..., MC1-XCI43/2-T... TÍPUSOK<br />

MC1-XCI23-T...<br />

MC1-XCI43-T... MC1-XCI43/2-T...<br />

W KÉSZÜLÉK ADAPTER, 32570 TÍPUS<br />

Méretek mm-ben


W TARTOZÉKOK, MC1<br />

W HIBAÁRAMKAPCSOLÓ, FIR-003, FIR-03, FIR-5 TÍPUSOK<br />

TH35 kalapsínre rögzíthető<br />

(IEC/EN 60715)<br />

FIR-W-20...30 FIR-WS-35...210<br />

FIR-WR-175...350<br />

MC1-XFI…R, MC1-4-XFI...R<br />

Méretek mm-ben<br />

MÉRETEK, MC <strong>MEGSZAKÍTÓK</strong><br />

W KÜLSŐ ÁRAMVÁLTÓ HIBAÁRAMKAPCSOLÓHOZ, FIR-W-20...30, FIR-W-35...210 TÍPUSOK<br />

Típus<br />

FIR-WS-20<br />

FIR-WS-30<br />

FIR-WS-35<br />

FIR-WS-70<br />

FIR-WS-105<br />

FIR-WS-140<br />

FIR-WS-210<br />

W HIBAÁRAM KIOLDÓ, MC1-XFI…R, MC1-4-XFI…R, MC1-XFI…U, MC1-4-XFI…U TÍPUSOK<br />

MC1-XFI...U, MC1-4-XFI...U<br />

F<br />

32<br />

32<br />

A<br />

100<br />

130<br />

170<br />

220<br />

299<br />

G<br />

60<br />

70<br />

B<br />

79<br />

110<br />

146<br />

196<br />

284<br />

H<br />

24<br />

30<br />

C<br />

26<br />

32<br />

38<br />

48.5<br />

69<br />

I<br />

46<br />

59<br />

D<br />

48.5<br />

66<br />

94<br />

123<br />

161<br />

J<br />

21<br />

30<br />

E<br />

35<br />

70<br />

105<br />

140<br />

210<br />

F<br />

35<br />

52<br />

72<br />

97<br />

141<br />

111


112<br />

MÉRETEK, MC <strong>MEGSZAKÍTÓK</strong><br />

W MC2 <strong>MEGSZAKÍTÓK</strong><br />

W MEGSZAKÍTÓ / TERHELÉSKAPCSOLÓ, 3 PÓLUSÚ<br />

MC2B, MC2N, MC2H, MC2-PN, MC2-N TÍPUSOK<br />

Kifújási tér, az egyes részek között legkisebb távolság ≥ 35mm<br />

A szomszédos részek közötti legkisebb távolság ≥ 5mm<br />

W MEGSZAKÍTÓ / TERHELÉSKAPCSOLÓ, 4 PÓLUSÚ<br />

MC2B-4, MC2N-4, MC2H-4, MC2-PN-4, MC2-N-4 TÍPUSOK<br />

Kifújási tér, az egyes részek között legkisebb távolság ≥ 35mm<br />

A szomszédos részek közötti legkisebb távolság ≥ 5mm<br />

Méretek mm-ben


W TARTOZÉKOK, MC2<br />

Méretek mm-ben<br />

MÉRETEK, MC <strong>MEGSZAKÍTÓK</strong><br />

W SZORÍTÓKAPOCS MC2-...XKC, MC2-4-...XKC TÍPUSOK<br />

IP2X UJJAL ÉRINTÉS ELLENI VÉDELEM, MC2-XIPK, MC2-4-XIPK TÍPUSOK<br />

3 pólusú<br />

4 pólusú<br />

W VEZÉRLŐÁRAMKÖR CSATLAKOZÁS,<br />

MC2-XSTS, MC-XSTK TÍPUSOK<br />

3 pólusú<br />

4 pólusú<br />

W TUNNELKAPOCS,<br />

MC2-XKA, MC2-4-XKA TÍPUSOK<br />

W KAPOCSBURKOLAT, MC2-XKSA, MC2-4-XKSA TÍPUSOK<br />

KÁBELSARU, MC2-XKS185 TÍPUS<br />

IP2X UJJAL ÉRINTÉS ELLENI VÉDELEM KAPOCSBURKOLATHOZ, MC2-XIPA, MC2-4-XIPA TÍPUSOK<br />

113


114<br />

MÉRETEK, MC <strong>MEGSZAKÍTÓK</strong><br />

W TARTOZÉKOK, MC2<br />

W HÁTSÓ CSATLAKOZÁS, MC2-XKR, MC2-4-XKR TÍPUSOK<br />

W KÉZI HAJTÁS, FORGÓHAJTÁSSAL EGYÜTT,MC2-XDV, MC2-XDVR, MC2-XDTV, MC2-XDTV2 TÍPUSOK<br />

max. 3 lakat<br />

Méretek mm-ben


W TARTOZÉKOK, MC2<br />

Méretek mm-ben<br />

MÉRETEK, MC <strong>MEGSZAKÍTÓK</strong><br />

W KÉZI HAJTÁS, AJTÓKUPLUNGOS KIVITEL, FORGÓHAJTÁSSAL EGYÜTT,<br />

MC2-XTVD(V)(R) TÍPUS<br />

max. 3 lakat<br />

W KÉZI HAJTÁS, AJTÓKUPLUNGOS KIVITEL, FORGÓHAJTÁSSAL ÉS TENGELLYEL EGYÜTT,<br />

MC2-XTVD(V)(R), MC1/2-XV4…6 TÍPUSOK<br />

A kézi hajtás és az ajtózsanér közötti legkisebb távolság<br />

Típus<br />

MC1/2-XV4<br />

MC1/2-XV6<br />

x (mm)<br />

245 – 400<br />

400 – 600<br />

115


116<br />

MÉRETEK, MC <strong>MEGSZAKÍTÓK</strong><br />

W TARTOZÉKOK, MC2<br />

W BILLENŐKAR LEZÁRÓ SZERKEZET, MC2/3-XKAV TÍPUS<br />

Típus<br />

MC2(-PN)(-N)<br />

MC3(-PN)(-N)<br />

a<br />

32<br />

32<br />

W TÁVTARTÓ,<br />

MC1/2-XAB TÍPUS<br />

W ELŐLAP KERET, MC2-XBR TÍPUS<br />

max. 3 lakat<br />

W DIN-SÍN ADAPTER,<br />

MC2-XC75 TÍPUS<br />

Kivágási méret<br />

Méretek mm-ben


W TARTOZÉKOK, MC2<br />

W KÉZI HAJTÁS, MC2-XTVD TÍPUS<br />

Méretek mm-ben<br />

MÉRETEK, MC <strong>MEGSZAKÍTÓK</strong><br />

W MECHANIKUS RETESZ, MC2-XMV, MC2-XD, MC2-XTVD(V)(R) TÍPUSOK<br />

MC2-XMV + MC2-XD<br />

MC2-XMV + MC2XTVD(V)(R)<br />

Típus<br />

MC1/2-XV4<br />

MC1/2-XV6<br />

x (mm)<br />

280 – 400<br />

400 – 600<br />

Kivágási méret<br />

117


118<br />

MÉRETEK, MC <strong>MEGSZAKÍTÓK</strong><br />

W TARTOZÉKOK, MC2<br />

W MOTOROS HAJTÁS, MC2-XR... TÍPUS<br />

W MŰANYAG TOKOZAT, MC2-XCI43-TVD(R), MC2-XCI45-TVD(R) TÍPUSOK<br />

MC2-XCI43-TVD(R) MC2-XCI45-TVD(R)<br />

W KÉSZÜLÉK ADAPTER, 32140 TÍPUS<br />

max. 3 lakat<br />

Motoros hajtás kihajtott motorral<br />

Méretek mm-ben


W TARTOZÉKOK, MC2<br />

Méretek mm-ben<br />

MÉRETEK, MC <strong>MEGSZAKÍTÓK</strong><br />

W DUGASZOLÓ SZERKEZET, MC2-XSV, MC2-4-XSV TÍPUSOK – ALJZATTAL EGYÜTT<br />

W HIBAÁRAM KIOLDÓ, MC2-XFI..., MC2-4-XFI... TÍPUSOK<br />

W FESZÜLTSÉGCSÖKKENÉSI KIOLDÓ KIKAPCSOLÁS KÉSLELTETÉSSEL, MC-UVU TÍPUS<br />

119


120<br />

MÉRETEK, MC <strong>MEGSZAKÍTÓK</strong><br />

W MC3 <strong>MEGSZAKÍTÓK</strong><br />

W MEGSZAKÍTÓ / TERHELÉSKAPCSOLÓ, 3 PÓLUSÚ<br />

MC3N, MC3H, MC3-PN, MC3-N TÍPUSOK<br />

Kifújási tér, az egyes részek között legkisebb távolság ≥ 60 mm<br />

A szomszédos részek között legkisebb távolság ≥ 5 mm<br />

W MEGSZAKÍTÓ / TERHELÉSKAPCSOLÓ, 4 PÓLUSÚ<br />

MC3N-4, MC3H-4, MC3-N-4, MC3-H-4 TÍPUSOK<br />

Kifújási tér, az egyes részek között legkisebb távolság ≥ 60 mm<br />

A szomszédos részek között legkisebb távolság ≥ 5 mm<br />

Méretek mm-ben


W TARTOZÉKOK, MC3<br />

Méretek mm-ben<br />

MÉRETEK, MC <strong>MEGSZAKÍTÓK</strong><br />

W SZORÍTÓKAPOCS, MC3-XKC, MC3-4-XKC TÍPUSOK<br />

IP2X UJJAL ÉRINTÉS ELLENI VÉDELEM, MC3-XIPK, MC3-4-XIPK TÍPUSOK<br />

W VEZÉRLŐÁRAMKÖR CSATLAKOZÁS,<br />

MC3/4-XSTS, MC-XSTK TÍPUSOK<br />

3 pólusú<br />

4 pólusú<br />

W TUNNELKAPOCS,<br />

MC3-4-XKA1…2, MC3-XKA1…2 TÍPUSOK<br />

W KAPOCSBURKOLAT, MC3(-4)-XKSA TÍPUS<br />

KÁBELSARU, MC3-XKS185 TÍPUS<br />

IP2X UJJAL ÉRINTÉS ELLENI VÉDELEM KAPOCSBURKOLATHOZ, MC3(-4)-XIPA TÍPUS<br />

0<br />

121


122<br />

MÉRETEK, MC <strong>MEGSZAKÍTÓK</strong><br />

W TARTOZÉKOK, MC3<br />

W CSATLAKOZÓ SÍN FÁZISTÁVOLSÁG NÖVELÉSSEL, MC3-XKV70, MC3-4-XKV70 TÍPUSOK<br />

CSATLAKOZÓ KAPOCS, MC3-XK22X21, MC3-4-XK22X21, MC3-XK300, MC3-4-XK300 TÍPUSOK<br />

Hosszúság fáziselválválasztó lemezzel kb. 599 mm<br />

W HÁTSÓ CSATLAKOZÁS, MC3-XKR, MC3-4-XKR TÍPUSOK<br />

MC3-XK22X21, MC3-4-XK22X21<br />

MC3-XK300, MC3-4-XK300<br />

Méretek mm-ben


W TARTOZÉKOK, MC3<br />

W FÁZISELVÁLASZTÓ LEMEZ,<br />

MC3-4-XKP TÍPUS<br />

W ELŐLAP KERET, MC3-XBR TÍPUS<br />

Méretek mm-ben<br />

MÉRETEK, MC <strong>MEGSZAKÍTÓK</strong><br />

W TÁVTARTÓ, MC3-XAB TÍPUS<br />

Kivágási méret<br />

123


124<br />

MÉRETEK, MC <strong>MEGSZAKÍTÓK</strong><br />

W TARTOZÉKOK, MC3<br />

W KÉZI HAJTÁS, FORGÓHAJTÁSSAL EGYÜTT, MC3-XDV, MC3-XDVR TÍPUSOK<br />

MC3-XDV<br />

MC3-XDVR<br />

max. 3 lakat<br />

W KÉZI HAJTÁS, AJTÓKUPLUNGOS KIVITEL, FORGÓHAJTÁSSAL EGYÜTT,<br />

MC3-XTVD(V)(R)... TÍPUS<br />

max. 3 lakat<br />

Méretek mm-ben


W TARTOZÉKOK, MC3<br />

Méretek mm-ben<br />

MÉRETEK, MC <strong>MEGSZAKÍTÓK</strong><br />

W KÉZI HAJTÁS, AJTÓKUPLUNGOS KIVITEL, FORGÓHAJTÁSSAL ÉS TENGELLYEL EGYÜTT,<br />

MC3-XTVD(V)(R), MC3/4-XV4…6 TÍPUSOK<br />

Típus<br />

MC3/4-XV4<br />

MC3/4-XV6<br />

x<br />

270 – 400<br />

400 – 600<br />

A kézi hajtás és az ajtózsanér közötti legkisebb távolság<br />

125


126<br />

MÉRETEK, MC <strong>MEGSZAKÍTÓK</strong><br />

W TARTOZÉKOK, MC3<br />

W MECHANIKUS RETESZ, MC3-XMV, MC3-XD(R) TÍPUSOK<br />

MC3-XMV + MC3-XDV(R)<br />

W MECHANIKUS RETESZ AJTÓKUPLUNGOS FORGÓHAJTÁSSAL,<br />

MC3-XMV, MC3-XTVD(V)(R) TÍPUSOK<br />

MC3-XMV + MC3-XTVD(V)(R)<br />

Típus<br />

MC3/4-XV4<br />

MC3/4-XV6<br />

x (mm)<br />

305 – 400<br />

400 – 600<br />

Méretek mm-ben


W TARTOZÉKOK, MC3<br />

W MŰANYAG TOKOZAT, MC3-XCI48-TVD TÍPUS<br />

W KÉSZÜLÉK ADAPTER, 32170 TÍPUS<br />

Méretek mm-ben<br />

MÉRETEK, MC <strong>MEGSZAKÍTÓK</strong><br />

127


128<br />

MÉRETEK, MC <strong>MEGSZAKÍTÓK</strong><br />

W TARTOZÉKOK, MC3<br />

W MOTOROS HAJTÁS, MC3-XR... TÍPUS<br />

W KOCSIZÓ SZERKEZET VEZÉRLŐÁRAMKÖRI CSATLAKOZÓVAL, MC3-XAV TÍPUS<br />

3 pólusú<br />

4 pólusú<br />

max. 3 lakat<br />

max. 3 lakat<br />

Motoros hajtás kihajtott<br />

motorral<br />

kikocsizott<br />

teszt<br />

bekocsizott<br />

Méretek mm-ben


W MC4 <strong>MEGSZAKÍTÓK</strong><br />

W MEGSZAKÍTÓ / TERHELÉSKAPCSOLÓ, 3 PÓLUSÚ<br />

MC4N, MC4H, MC4-N TÍPUSOK<br />

Kifújási tér, az egyes részek közötti legkisebb távolság ≥ 100mm 690V-ig; ≥ 200mm 1000V-ig<br />

A szomszédos részek között legkisebb távolság ≥ 15mm<br />

W MEGSZAKÍTÓ, 3 PÓLUSÚ<br />

MC4N-VE2000, MC4H-VE2000 TÍPUSOK<br />

Méretek mm-ben<br />

MÉRETEK, MC <strong>MEGSZAKÍTÓK</strong><br />

129


130<br />

MÉRETEK, MC <strong>MEGSZAKÍTÓK</strong><br />

W MC4 <strong>MEGSZAKÍTÓK</strong>, TARTOZÉKOK<br />

W MEGSZAKÍTÓ / TERHELÉSKAPCSOLÓ, 4 PÓLUSÚ<br />

MC4N-4, MC4H-4, MC4-N-4, MC4-H-4 TÍPUSOK<br />

Kifújási tér, az egyes részek közötti legkisebb távolság ≥ 100mm<br />

A szomszédos részek közötti legkisebb távolság ≥ 15mm<br />

W KAPOCSBURKOLAT,<br />

MC4-XKSA, MC4-4-XKSA TÍPUSOK<br />

3 pólusú<br />

4 pólusú<br />

A vezető részek közötti távolság ≥ 100mm 690V-ig; ≥ 200mm 1000V-nél<br />

W TUNNELKAPOCS MC4-XKA,<br />

MC4-4-XKA TÍPUSOK<br />

Méretek mm-ben


W TARTOZÉKOK, MC4<br />

Méretek mm-ben<br />

MÉRETEK, MC <strong>MEGSZAKÍTÓK</strong><br />

W CSATLAKOZÓ KÖZDARAB EGY FURATTAL, MC4-XKM1, MC4-4-XKM1 TÍPUSOK,<br />

CSATLAKOZÓ KÖZDARAB KÉT FURATTAL, MC4-XKM2, MC4-4-XKM2 TÍPUSOK<br />

CSATLAKOZÓ KAPOCS LAMINÁLT FLEXIBILIS RÉZ GYŰJTŐSÍNEKHEZ, MC4-XKB,<br />

MC4-4-XKB TÍPUSOK<br />

MC4-XKM1<br />

Típus<br />

MC4(-4)-XKM1<br />

MC4(-4)-XKM2<br />

MC4(-4)-XKB<br />

W CSATLAKOZÓ KÖZDARAB KÉT FURATTAL, MC4-XKM2S..., MC4-4-XKM2S... TÍPUSOK<br />

Típus<br />

MC4-XKM2S-1600,<br />

MC4-4-XKM2S-1600<br />

x<br />

20<br />

20<br />

a<br />

36<br />

32<br />

–<br />

3 pólusú<br />

4 pólusú<br />

A vezető részek közötti távolság<br />

≥ 100mm 690V-ig;<br />

≥ 200mm 1000V-ig<br />

b<br />

47<br />

40<br />

47<br />

131


132<br />

MÉRETEK, MC <strong>MEGSZAKÍTÓK</strong><br />

W TARTOZÉKOK, MC4<br />

W CSATLAKOZÓ SÍN FÁZISTÁVOLSÁG NÖVELÉSSEL,<br />

MC4-XKV95, MC4-XKV110, MC4-4-XKV95, MC4-4-XKV120 TÍPUSOK<br />

Méretek mm-ben


W TARTOZÉKOK, MC4<br />

W HÁTSÓ CSATLAKOZÁS, MC4-XKR, MC4-4-XKR TÍPUSOK<br />

Méretek mm-ben<br />

MÉRETEK, MC <strong>MEGSZAKÍTÓK</strong><br />

Szerelőlapra történő szerelés<br />

W FÁZISELVÁLASZTÓ LEMEZ, MC4-XKP, MC4-4-XKP TÍPUSOK<br />

A hátsó csatlakozós 90°-kal<br />

elforgatva is szerelhető.<br />

3 pólusú<br />

4 pólusú<br />

133


134<br />

MÉRETEK, MC <strong>MEGSZAKÍTÓK</strong><br />

W TARTOZÉKOK, MC4<br />

W KÉZI HAJTÁS, FORGÓHAJTÁSSAL EGYÜTT, MC4-XDV(R) TÍPUS<br />

max. 3 lakat<br />

W KÉZI HAJTÁS, AJTÓKUPLUNGOS KIVITEL, FORGÓHAJTÁSSAL EGYÜTT,<br />

MC4-XTVD(V)(R)... TÍPUS<br />

max. 3 lakat<br />

Méretek mm-ben


W TARTOZÉKOK, MC4<br />

Méretek mm-ben<br />

MÉRETEK, MC <strong>MEGSZAKÍTÓK</strong><br />

W KÉZI HAJTÁS, AJTÓKUPLUNGOS KIVITEL, FORGÓHAJTÁSSAL ÉS TENGELLYEL EGYÜTT,<br />

MC4-XTVD(V)(R), MC3/4-XV4(6) TÍPUSOK<br />

A kézi hajtás és az ajtózsanér közötti legkisebb távolság<br />

Típus<br />

MC3/4-XV4<br />

MC3/4-XV6<br />

x (mm)<br />

335 – 400<br />

400 – 600<br />

135


136<br />

MÉRETEK, MC <strong>MEGSZAKÍTÓK</strong><br />

W TARTOZÉKOK, MC4<br />

W ELŐLAP KERET, MC4-XBR TÍPUS<br />

W MECHANIKUS RETESZ, MC4-XMV, MC4-XDV(R) TÍPUSOK<br />

MC4-XMV + MC4-XDV(R)<br />

MC4-XMV + MC4-XTVD(V)(R)<br />

Típus<br />

MC3/4-XV4<br />

MC3/4-XV6<br />

x (mm)<br />

335 – 400<br />

400 – 600<br />

Kivágási méret<br />

Méretek mm-ben


W TARTOZÉKOK, MC4<br />

W MOTOROS HAJTÁS, MC4-XR... TÍPUS<br />

Méretek mm-ben<br />

MÉRETEK, MC <strong>MEGSZAKÍTÓK</strong><br />

max. 3 lakat<br />

Motoros hajtás kihajtott motorral<br />

137


138<br />

MÉRETEK, MC <strong>MEGSZAKÍTÓK</strong><br />

W TARTOZÉKOK, MC4<br />

W KOCSIZÓ SZERKEZET VEZÉRLŐÁRAMKÖRI CSATLAKOZÓVAL, MC4-XAV TÍPUS<br />

3 pólusú<br />

4 pólusú<br />

max. 3 lakat<br />

kikocsizott<br />

teszt<br />

bekocsizott<br />

Méretek mm-ben


Méretek<br />

Kábelsaru<br />

típusa<br />

MC2-XKS95<br />

MC2-XKS120<br />

MC2-XKS150<br />

MC2-XKS185<br />

MC3-XKS185<br />

MC3-XKS240<br />

Méretek mm-ben<br />

Mely<br />

megszakítóhoz<br />

alkalmazható<br />

MC2<br />

MC2<br />

MC2<br />

MC2<br />

MC3, MC4<br />

MC3, MC4<br />

TERVEZÉSI, SZERELÉSI ÚTMUTATÓ, MC<br />

W ADATKEZELÉSI INTERFÉSZ (DMI-MODUL)<br />

W PROFIBUSZ MODUL<br />
