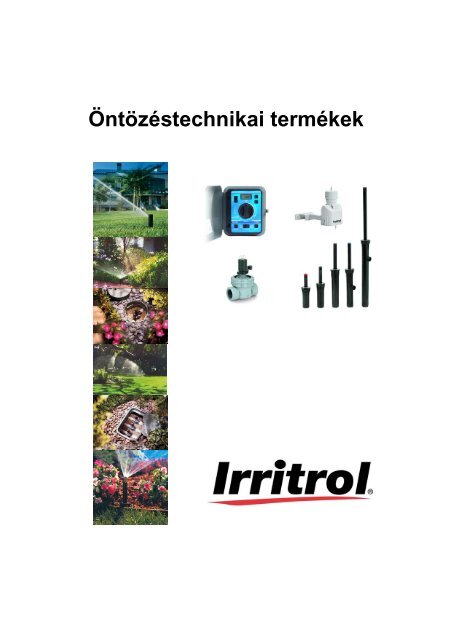

Irritrol öntözőrendszerek teljes katalógus

Öntözéstechnikai termékek

SZÓRÓFEJEK

Esőztető szórófej

5 cm, 10 cm és 15 cm kiemelkedéssel

Jellemzők:

• Keskeny kialakítású (Slim Line) ház

• Gyárilag beszerelt állítható szórásszögű (PRO-VAN)

fúvókákkal öt sugárméretben kapható:

8’,10’,12’,15’,17’ ( 2,4; 3; 3,6; 4,5; 5,2 m )

• Az MPR fúvókák egyenletes szórásképet adnak

• Szórásszög állítás 0° - 360° között

• Használható fix szórásképű fúvókákkal (IPN és HSN

fúvóka család)

• Fúvóka nélküli típusoknál törmelékvédő címke a

könnyű tisztíthatóság céljából

• Nyomásra aktivált tömítés gátolja a vízkifolyást a

kiemelkedés alatt és távoltartja a szennyeződéseket

a visszahúzódáskor

• Nagy teherbírású rozsdamentes acél visszahúzó

rugó

• Egy darabból készített, fröccsöntött ház

• Eltávolítható fúvóka, szűrő és belső részek az

egyszerű tisztítás és karbantartás végett

• Az opcionális visszafolyásgátló (SL-CV)

megakadályozza 2,4 méter szintkülönbségig a

szórófejeknél a vízkifolyást

• Megfelelője a Toro LPS, a Rainbird Uni-Spray, és a

Hunter PS/SRS szórófejeknek

Műszaki adatok:

• Ajánlott üzemi nyomás: 1,5 - 3 bar

• 1/2 ” - os belső menetes csatlakozás

• Legnagyobb átmérő 31,8 mm

• Ház magasság:

-SLPX 200: 10,5 cm

-SLPX 400: 15,5 cm

-SLPX 600: 20,5 cm

Típus Kiemelkedés Öntözési

magassága sugár

SLPX 208 2 ” ( 5 cm ) 8’ ( 2,4 m )

SLPX 210 2 ” ( 5 cm ) 10’ ( 3,0 m )

SLPX 212 2 ” ( 5 cm ) 12’ ( 3,6 m )

SLPX 215 2 ” ( 5 cm ) 15’ ( 4,5 m )

SLPX 217 2 ” ( 5 cm ) 17’ ( 5,2 m )

SLPX 408 4 ” ( 10 cm ) 8’ ( 2,4 m )

SLPX 410 4 ” ( 10 cm ) 10’ ( 3,0 m )

SLPX 412 4 ” ( 10 cm ) 12’ ( 3,6 m )

SLPX 415 4 ” ( 10 cm ) 15’ ( 4,5 m )

SLPX 417 4 ” ( 10 cm ) 17’ ( 5,2 m )

SLPX 608 6 ” ( 15 cm ) 8’ ( 2,4 m )

SLPX 610 6 ” ( 15 cm ) 10’ ( 3,0 m )

SLPX 612 6 ” ( 15 cm ) 12’ ( 3,6 m )

SLPX 615 6 ” ( 15 cm ) 15’ ( 4,5 m )

SLPX 617 6 ” ( 15 cm ) 17’ ( 5,2 m )

1

SZÓRÓFEJEK

Esőztető szórófej 7,5 cm, 10 cm,

15 cm, 30 cm kiemelkedéssel

Jellemzők

• Nyomásra aktiválódó törlő tömítés kenőanyag adalékkal

eltávolítja a szennyeződéseket a kiemelkedő szárról, csökkenti

a vízkifolyást a kiemelkedés alatt és megakadályozza a

szivárgást a fedél és test között. A kenőanyag adalék

kiküszöböli a beragadást

• A kiemelkedő szárba beépített opcionális nyomásszabályozó fenntartja a fúvókák számára az optimális 2

bar-os nyomást és megakadályozza a ködképződést a változó nyomásviszonyok mellett

• Beépített opcionális visszafolyásgátló szelep megakadályozza az alacsonyabb területeken lévő

szórófejekből történő vízkifolyást, megelőzi a tócsaképződést és a talajeróziós károkat. A

szárnyvezetékben tartja a vizet 3,3 méteres szintkülönbségig

• Retrofit kiemelkedő szár használható a Rain Bird® 1800® esőztető szórófej testhez is

• Robosztus, bordázott kialakítású test egyszerű telepítést biztosít a csúszás nélküli megfoghatóságával

• Oldalsó és alsó csatlakozás a 15 és 30 cm-es kiemelkedésű szórófejeknél amely csökkenti a telepítési

időt.(15 cm kiemelkedésű kapható csak alsó csatlakozási ponttal is)

• Nagy igénybevételt bíró rozsdamentes acél visszahúzó rugó a könnyű visszahúzódást teszi lehetővé.

• Külső menetes kiemelkedő szár gyártótól függetlenül minden belső menetes fúvókával kompatibilis.

• Tisztító kupak lehetővé teszi a rendszer egyszerű átöblítését és megkönnyíti a fúvóka beszerelését.

• Racsnis kiemelkedő szár. A két részből álló mechanika egyszerű szögbeállítást tesz lehetővé akár üzem

közben is.

• Megfelelője a Toro 570Z, Hunter SRS/Pro-Spray, Rainbird 1800 szórófejeknek

Model Kiemelkedés

magassága

Oldalsó

csatlakozás

Nyomás

Szabályozó

Visszafolyásgátló

I-PRO300 3” / 7,5 cm - - -

-I-PRO400 4” / 10 cm - - -

I-PRO400-CV 4” / 10 cm - - ✔

I-PRO400-PR 4” / 10 cm - ✔ -

I-PRO400-PR-CV 4” / 10 cm - ✔ ✔

I-PRO600 6” / 15 cm - - -

I-PRO600-CV 6” / 15 cm - - ✔

I-PRO600-PR 6” / 15 cm - ✔ -

I-PRO600-PR-CV 6” / 15 cm - ✔ ✔

I-PRO600-SI 6” / 15 cm ✔ - -

I-PRO600-SI-PR 6” / 15 cm ✔ ✔ -

I-PRO1200-SI 12” / 30 cm ✔ - -

I-PRO1200-SI-CV 12” / 30 cm ✔ - ✔

I-PRO1200-SI-PR 12” / 30 cm ✔ ✔ -

I-PRO1200-SI-PR-CV 12” / 30 cm ✔ ✔ ✔

10 cm-es retrofit kiemelkedő szár

I-PRO400R 4” / 10 cm - - -

I-PRO400R-CV 4” / 10 cm - - ✔

I-PRO400R-PR 4” / 10 cm - ✔ -

I-PRO400R-PR-CV 4” / 10 cm - ✔ ✔


• ½” belső menetes csatlakozás

• Legnagyobb átmérő: 5,6 cm

• Üzemi nyomás: 1,5 -3,5 bar

(max. 5 bar)

• Visszafolyásgátlóval szerelt

változatnál: 1,7-3,4 bar (max.5 bar)

Nyomásszabályozóval szerelt

változatnál: 2-4,8 bar (max.5 bar)

• Szórófej test átmérő: 4 cm

• Szórófej test magasság:

I-PRO 300: 12,5 cm

I-PRO 400: 14,6 cm

I-PRO 600: 23,5 cm

I-PRO 1200 - SI: 40,5 cm

• Oldalsó csatlakozás: 11 cm

(az oldalsó csatlakozási pont közepe

és a fedél teteje közötti távolság)

• Opcionális kiegészítő: I-PRO-NPC

újrahasznosított vizet jelző sapka

2

SZÓRÓFEJEK

Állítható szórásszögű MPR

esőztető fúvókák

Jellemzők:

• PRO-VAN fúvókák bármely szögállásra

beállíthatóak kis vízveszteség mellett

• Szórásszög állítás 0 - 360° között

• A fúvóka tetejének eltekerésével a kívánt

szög kézzel egyszerűen beállítható

• Kiegyenlített szóráskép gondoskodik az

egyenletes csapadékeloszlásról

• A fúvóka gyárilag 0° -ra van beállítva, a

beállításban a felhasználó számára a

fúvóka tetején lévő jelzés nyújt segítséget

(a fúvóka tetején lévő nyíl jelzi a beállított

szögértéket)

• Színkódok az egyszerű azonosítás miatt

• Minden fúvókához tartozék a szűrő

• Rozsdamentes acél öntözési sugárállító

csavarral 25%-os sugárcsökkentés

lehetséges

• Gyártótól függetlenül az összes külső

menetes kiemelkedő szárhoz használható

PRO-VAN állítható szögű fúvókák teljesítmény adatai

Fúvóka

szög

360°

180°

90°

Nyomás PRO-VAN 8 PRO-VAN 10 PRO-VAN 12 PRO-VAN 15 PRO-VAN 17

(bar) Sugár 2,4 méter Sugár 3,0 méter Sugár 3,7 méter Sugár 4,6 méter Sugár 5,1 méter

Vízkibo- Sugár Vízkibo- Sugár Vízkibo- Sugár Vízkibo- Sugár Vízkibo- Sugár

csátás (méter) csátás (méter) csátás (méter) csátás (méter) csátás (méter)

(l/perc)

(l/perc)

(l/perc)

(l/perc)

(l/perc)

1 6,8 2,1 7,2 2,7 9,2 3,0 10,0 4,1 12,0 4,3

1,5 8,0 2,4 9,6 3,0 10,8 3,4 12,0 4,3 14,0 4,8

2 9,6 2,4 10,8 3,0 12,0 3,7 14,0 4,6 16,0 5,1

1 3,4 2,1 3,6 2,7 4,6 3,0 5,0 4,1 6,0 4,3

1,5 4,0 2,4 4,8 3,0 5,4 3,4 6,0 4,3 7,0 4,8

2 4,8 2,4 5,4 3,0 6,0 3,7 7,0 4,6 8,0 5,1

1 1,7 2,1 1,8 2,7 2,3 3,0 2,5 4,1 3,0 4,3

1,5 2,0 2,4 2,4 3,0 2,7 3,4 3,0 4,3 3,5 4,8

2 2,4 2,4 2,7 3,0 3,0 3,7 3,5 4,6 4,0 5,1

3

SZÓRÓFEJEK

Fix szórásszögű MPR esőztető fúvókák

Jellemzők

• Kiegyenlített szóráskép (MPR) jellemez minden fúvókát

• Alacsony vízkibocsátás miatt több szórófej helyezhető el

egy öntözési körbe

• Fúvóka tetején lévő színkódokkal a szórástávolság

egyszerűen és gyorsan azonosítható

• A belső menetes kialakítás gyártótól függetlenül az összes

külső menetes kiemelkedő szárhoz használható

• Bordás peremű kialakítás csúszásmentes megfogást

biztosít

• Rozsdamentes acél öntözési sugárállító csavar

segítségével 25%-kal csökkenthető a szórástávolság és a

vízkibocsátás.

Sávöntöző fúvókák

• Hosszú és keskeny növénysávok

öntözéséhez kínál ideális

megoldást

• A belső menetes kialakítás

gyártótól függetlenül az összes

külső menetes kiemelkedő szárhoz

használható

• Ajánlott üzemi nyomástartomány:

2 bar

• Szűrőt tartalmaz

• Rozsdamentes acél öntözési

sugárállító csavar segítségével

25%-kal csökkenthető a

szórástávolság és a vízkibocsátás

• SS: oldalvonal közepéről öntöz

• CS: középről öntöz

• ES: Keskeny oldal közepéről öntöz

Műszaki adatok

• Rozsdamentes acél öntözési sugárállító csavar

segítségével 25%-kal csökkenthető a

szórástávolság.

• Vízkibocsátás: 0,19 – 17,33 l/perc

• Ajánlott üzemi nyomástartomány: 1,5 – 3,5 bar

• Maximális nyomás: 5 bar

• Táblázatokat lásd következő oldal

Sávöntöző fúvókák teljesítmény adatai

Nyomás

(bar)

Fúvóka 9’ Fúvóka 15’

Szélesség X

hosszúság

Vízkibocsátás

(l/perc)

Nyomás

(bar)

Szélesség X

hosszúság

4

Vízkibo-

csátás

(l/perc)

1,4 0,9x4,9 3,2 1,4 0,9x8,5 4,2

2,0 1,2x5,5 3,4 2,0 1,2x9,1 4,6

2,7 1,5x6,1 3,7 2,7 1,5x9,8 5,1

1,4 0,9x4,9 3,2 1,4 0,9x8,5 4,2

2,0 1,2x5,5 3,4 2,0 1,2x9,1 4,6

2,7 1,5x6,1 3,7 2,7 1,5x9,8 5,1

1,4 0,9x2,4 1,4 1,4 0,9x4,3 2,0

2,0 1,2x2,7 2,0 2,0 1,2x4,6 2,3

2,7 1,5x3,0 2,7 2,7 1,5x5,2 2,6

SZÓRÓFEJEK

I-PRO fúvókák teljesítmény adatai

Szög Cikkszám Nyomás

(bar)

IPN-5Q

IPN-5T

IPN-5H

IPN-5F

IPN-8Q

IPN-8T

IPN-8H

IPN-8F

IPN-10Q

IPN-10T

IPN-10H

IPN-10F

Vízhozam

(l/perc)

5’

1,5 0,2 1,3

2,0 0,3 1,5

2,5 0,4 1,7

3,0 0,5 1,8

3,5 0,6 1,8

1,5 0,3 1,3

2,0 0,4 1,5

2,5 0,6 1,7

3,0 0,7 1,8

3,5 0,8 1,8

1,5 0,4 1,3

2,0 0,7 1,5

2,5 0,8 1,7

3,0 0,9 1,8

3,5 1,0 1,8

1,5 1,0 1,3

2,0 1,4 1,5

2,5 1,6 1,7

3,0 1,8 1,8

3,5

8’

2,0 1,8

1,5 4,5 2,8

2,0 5,5 3,0

2,5 6,0 3,3

3,0 6,5 3,4

3,5 7,0 3,4

1,5 0,9 2,2

2,0 1,1 2,4

2,5 1,3 2,7

3,0 1,4 2,7

3,5 1,5 2,7

1,5 4,5 2,8

2,0 5,5 3,0

2,5 6,0 3,3

3,0 6,5 3,4

3,5 7,0 3,4

1,5 1,0 1,3

2,0 1,4 1,5

2,5 1,6 1,7

3,0 1,8 1,8

3,5

10’

1,8 1,8

1,5 1,2 2,8

2,0 1,5 3,0

2,5 1,8 3,2

3,0 2,0 3,5

3,5 2,3 3,7

1,5 1,7 2,8

2,0 1,9 3,0

2,5 2,2 3,3

3,0 2,6 3,5

3,5 2,8 3,7

1,5 2,4 2,8

2,0 2,6 3,0

2,5 3,1 3,3

3,0 3,4 3,5

3,5 3,7 3,7

1,5 4,5 2,8

2,0 5,5 3,0

2,5 6,0 3,3

3,0 6,5 3,4

3,5 7,0 3,4

Sugár

(méter)

Szög Cikkszám Nyomás

(bar)

IPN-12Q

IPN-12T

IPN-12H

IPN-12TT

IPN-12TQ

IPN-12F

IPN-15Q

IPN-15T

IPN-15H

IPN-15TT

IPN-15TQ

IPN-15F

Vízhozam

(l/perc)

12’

1,5 1,6 3,4

2,0 1,9 3,6

2,5 2,2 3,9

3,0 2,3 4,0

3,5 2,4 4,0

1,5 2,3 3,4

2,0 2,7 3,6

2,5 3,1 3,9

3,0 3,4 4,0

3,5 3,7 4,0

1,5 3,7 3,4

2,0 4,1 3,6

2,5 4,7 3,9

3,0 5,3 4,1

3,5 5,9 4,3

1,5 4,5 3,4

2,0 5,4 3,6

2,5 6,0 3,9

3,0 6,4 4,0

3,5 6,8 4,0

1,5 4,4 3,4

2,0 5,7 3,6

2,5 6,1 3,9

3,0 6,5 4,0

3,5 6,8 4,0

1,5 6,7 3,4

2,0 8,1 3,6

2,5 8,7 3,9

3,0 9,4 4,0

3,5 10,2 4,0

15’

1,5 2,7 4,3

2,0 3,2 4,5

2,5 3,7 4,8

3,0 4,2 4,9

3,5 4,7 4,9

1,5 3,7 4,3

2,0 4,1 4,5

2,5 4,7 4,8

3,0 5,1 4,9

3,5 5,5 4,9

1,5 5,4 4,1

2,0 6,1 4,5

2,5 7,2 4,8

3,0 7,8 4,9

3,5 8,1 4,9

1,5 7,1 4,3

2,0 8,2 4,5

2,5 9,5 4,8

3,0 10,5 4,9

3,5 10,8 4,9

1,5 8,3 4,1

2,0 9,7 4,5

2,5 10,9 4,8

3,0 12,0 4,9

3,5 12,9 4,9

1,5 11,4 4,1

2,0 13,3 4,5

2,5 15,2 4,8

3,0 16,5 4,9

3,5 17,3 4,9

5

Sugár

(méter)

SZÓRÓFEJEK

Rotoros öntözőfej

Jellemzők:

• A már bevált, szórófej tetején állítható

szórásszög, szárazon és üzem közben is

• Teljes és körcikket öntöző szórófej egyben

• Szórásszög állítás 40° - 360°

• Nyomásra aktivizálódó tömítés

• Széles fúvóka választék

• Egyszerű szórásszög ellenőrzés

• Racsnis fúvókacső a szögbeállításhoz

• Fix jobboldali végpont

• Alacsony vízigényű rendszerekhez ideális

• Rozsdamentes beállítócsavar

• Megfelelője a Toro MINI8, Rainbird 3500 és a

Hunter PGJ szórófejeknek

Teljesítmény adatok:


• Ajánlott üzemi nyomás: 2 - 3,5 bar

• Maximális nyomás: 4,2 bar

• Öntözési sugár: 5,1 - 9 m

• Vízkibocsátás: 2,8 - 12,5 l/perc

• Normál kilépési szög: 25°

• Öt különböző cserélhető fúvóka

• 1/2 ” - os belső menetes csatlakozás

• Kiemelkedés: 10 cm

• Teljes magasság: 15 cm

Nyomás (bar) Fúvóka Sugár (m) Vízkibocsátás

(l/perc)

Csapadék (mm/h) Csapadék (mm/h)

0,75 5,1 2,8 5,67 6,54

1,0 6,0 3,4 6,46 7,46

2,0

1,5 6,9 5,3 6,68 7,71

2,0 7,5 6,8 7,25 8,38

3,0 8,4 10,2 8,67 10,01

0,75 5,4 3,0 6,17 7,13

1,0 6,3 4,5 6,80 7,85

2,8

1,5 7,2 6,4 7,41 8,55

2,0 8,1 8,0 7,32 8,45

3,0 9,0 11,4 8,44 9,75

0,75 5,4 3,4 7,00 8,08

1,0 6,3 4,9 7,41 8,55

3,5

1,5 7,2 7,2 8,33 9,62

2,0 8,1 9,1 8,32 9,61

3,0 9,0 12,5 9,26 10,69

● ■ 50% ▲ 50%

6

SZÓRÓFEJEK


Jellemzők:

• ¾” - os belső menetes csatlakozás

• Szórásszög állítás 40° - 360°


• 8 normál és 4 alacsony kilépési szögű fúvóka

• Kiemelkedés magassága 10 cm


• Megfelelője a Toro S700, Rainbird 5000 PLUS

és a Hunter PGP öntözőfejeknek



• Ajánlott üzemi nyomás: 2 – 4,8 bar

• Teljes magasság: 18,7 cm

• Öntözési sugár: 6,7 – 15,5 m


• Alacsony kilépési szög: 11°


Nyomás

(bar)

Fúvóka Sugár

(méter)


(l/perc)

Csapadék

(mm/h) ■

7

Csapadék

(mm/h)▲

0,50 8,5 1,9 1,58 1,82

0,75 8,8 2,6 2,01 2,33

1 9,1 3,4 2,46 2,84

2,0

2

3

9,8

11,0

4,5

7,6

2,81

3,77

3,25

4,35

4 11,0 9,8 4,86 5,61

6 11,6 15,9 7,09 8,19

8 13,7 22,7 7,26 8,38

0,50 8,8 2,3 1,78 2,06

0,75 9,1 3,0 2,17 2,51

1 9,4 3,8 2,58 2,98

2,8

2

3

10,4

12,2

6,1

9,1

3,59

4,06

4,14

4,69

4 12,8 11,4 4,60 5,31

6 14,0 18,5 6,47 7,47

8 14,9 25,7 7,04 8,13

0,50 8,8 2,7 2,09 2,42

0,75 9,1 3,4 2,46 2,84

1 9,4 4,5 3,06 3,53

3,5

2

3

10,4

12,2

5,3

10,2

2,94

4,11

3,39

4,75

4 12,8 12,9 4,72 5,45

6 14,0 20,8 6,37 7,35

8 14,9 28,8 7,78 8,99

0,50 9,1 3,0 2,17 2,51

0,75 9,4 3,8 2,58 2,98

1 9,8 4,9 3,06 3,53

4,1

2

3

10,4

12,2

6,8

11,0

3,77

4,43

4,36

5,12

4 12,8 14,0 5,13 5,92

6 14,3 22,7 6,66 7,69

8 15,5 31,0 7,74 8,94

1LA 6,7 4,5 6,01 6,94

2,0

3LA

4LA

8,8

9,4

11,4

12,9

8,83

8,76

10,20

10,11

6LA 11,6 24,6 10,97 12,67

1LA 7,3 6,4 7,21 8,32

3,0

3LA

4LA

9,8

10,4

11,7

14,8

7,31

8,21

8,44

9,48

6LA 12,2 27,6 11,13 12,85

1LA 7,9 6,8 6,54 7,55

3,5

3LA

4LA

10,7

11,3

13,2

16,7

6,92

7,85

7,99

9,06

6LA 12,8 30,3 11,10 12,81

1LA 8,5 7,6 6,31 7,29

4,0

3LA

4LA

11,3

11,6

14,4

17,8

6,77

7,94

7,81

9,16

6LA 13,4 32,6 10,89 12,58

● ■ 50% ▲ 50%

SZÓRÓFEJEK


Jellemzők:

• Jól ismert, szórófej tetején állítható szórásszög, szárazon és

üzem közben is, a gyorsabb telepítés érdekében

• Teljes és körcikket öntöző szórófej egyben, szórásszög állítás

40° - 360°-ig

• Szivárgásmentes tömítés, mely meggátolja a vízkifolyást és

megakadályozza a törmelék bekerülését a tömítés alá

• ¾” - os belső menetes csatlakozás, beszerelhető bármely

meghibásodott öntözőfej helyére

• Minden beállítása elvégezhető egy csavarhúzóval, nem igényel

semmilyen speciális eszközt

• Gumifedél további védelmet biztosit a talajszemcsék

bejutásával szemben és biztonságosabb megoldás a játéktérbe

való telepítésnél

• Széles fúvóka választék, 8 normál és 4 alacsony kilépési

szögű, mely a szórófej sokoldalú felhasználhatóságát biztosítja

• Fix baloldali végpont, a beállított szög egyszerűen

ellenőrizhető, így a telepítés ideje jelentősen csökken

• Opcionális visszafolyásgátló 2,1 m szintkülönbségig

megakadályozza az alacsonyabb területeken lévő szórófejekből

történő vízkifolyást

• Megfelelője a Toro S700,Rainbird 5000 PLUS és a Hunter PGP


• ¾”-os belső menetes csatlakozás

• Vízkibocsátás: 2,8 – 36,7 l/perc

• Üzemi nyomástartomány: 1,7 – 4,5 bar

• Ajánlott üzemi nyomás: 3 bar



• Alacsony kilépési szög: 12°

• Nyolc normál és 4 alacsony kilépési szögű

fúvóka

• Kiemelkedés magassága 12,7 cm

• Opcionális vissazfolyásgátló

• Opcionális újrahasznosított vizet jelző sapka

Teljesítmény adatok –

normál kilépési szögű fúvókák

Nyomás

(bar)

1,7

2,4

3,1

3,8

4,5

Fúvóka Sugár Vízkibocsátás

(méter) (l/perc)

1,5 10,1 4,4

2,0 10,7 5,5

2,5 10,7 5,5

3,0 11,0 8,3

4,0 11,3 11,2

5,0 11,9 14,2

6,0 11,9 15,9

8,0 11,0 21,8

1,5 10,4 5,2

2,0 11,0 6,8

2,5 11,0 8,3

3,0 11,6 9,8

4,0 12,2 13,4

5,0 12,5 17,0

6,0 13,1 19,7

8,0 13,1 26,9

1,5 10,7 6,0

2,0 11,3 8,0

2,5 11,3 9,7

3,0 12,2 11,5

4,0 12,8 15,5

5,0 13,1 19,3

6,0 13,4 22,9

8,0 15,2 30,5

1,5 10,7 6,6

2,0 11,3 8,7

2,5 11,3 10,6

3,0 12,2 13,3

4,0 12,8 16,8

5,0 13,7 21,8

6,0 14,3 25,2

8,0 15,2 33,9

1,5 11,0 7,1

2,0 11,3 9,8

2,5 11,3 11,5

3,0 12,2 14,4

4,0 13,1 18,4

5,0 13,7 23,1

6,0 14,6 27,4

8,0 15,2 36,7

Teljesítmény adatok –

alacsony kilépési szögű fúvókák

Nyomás

(bar)

1,7

2,4

3,1

3,8

4,5

Fúvóka Sugár Vízkibocsátás

(méter) (l/perc)

1,5 7,6 2,8

2,0 8,2 4,2

4,0 8,8 5,3

6,0 8,8 8,3

1,5 8,5 3,6

2,0 9,1 5,1

4,0 9,4 6,5

6,0 10,1 9,8

1,5 8,8 3,9

2,0 9,4 5,8

4,0 9,8 7,8

6,0 10,7 11,5

1,5 8,8 4,3

2,0 9,4 2,8

4,0 10,1 8,5

6,0 11,0 12,9

1,5 8,8 4,7

2,0 9,4 7,2

4,0 10,1 9,3

6,0 11,0 14,0

8

SZÓRÓFEJEK

Rotoros szórófej

Jellemzők:

• Szórásszög jelző a szórófej tetején, az egyszerű beállítás miatt

• 13 különböző cserélhető fúvóka, 9 normál és 4 alacsony kilépési

szögű, gyárilag 2.5-ös fúvókával szerelve

• Nem kívánt elállítódás esetén automatikus visszatérés az előre

beállított szögtartományhoz


• Folyamatos forgás gondoskodik az egyenletes takarásról 360° -

os beállításnál is

• Beépített visszafolyásgátló

• Kihúzónyílás az egyszerű fúvóka cseréhez

• Állítható szórásszög 40°-360°-ig

• Gumifedél

• Rozsdamentes sugárállító csavarral 25%-os sugárcsökkentés

lehetséges

• Nagy teherbírású visszahúzó rugó


• Robosztus felépítés

• Megfelelője a Toro TR50, a Rainbird 5500, és a Hunter PGP

szórófejeknek


• Ajánlott üzemi nyomás: 2 - 4 bar

• Optimális nyomás: 3,5 bar


• Vízkibocsátás: 1,9 – 38 l/perc

• Kilépési szög: 26° (15° az opcionális alacsony kilépési szögűnél)

• Kijuttatható csapadék 7,5 – 12,5 mm/h 4 bar –on

• Visszafolyásgátló 2,4 m szintkülönbségig

Méretek:

• Fix átmérő 7,5 cm

• Magasság 19,5 cm

• Kiemelkedés 12,5 cm

• ¾ ” -os belső menetes csatlakozás

9

SZÓRÓFEJEK

Beállítási segédlet

Felhasználóbarát

rotor

Fő tulajdonságai a

jól látható

szögbeállító tárcsa,

kihúzónyílás és a

sugárbeállító /

fúvóka rögzítő

csavar.

Fúvókacsere

Mind a 13

cserélhető fúvóka

másodpercek alatt

eltávolítható.

Kihúzható

fúvókacső

Többcélú kulccsal

könnyen kihúzható

a fúvókacső és

gyorsan beállítható,

szerelhető minden

fúvóka.

Szögbeállítás

A szórófej tetején a

kívánt szög

egyszerűen

beállítható.

CR500 szórófej teljesítmény adatai

Normál kilépési szögű fúvókák (26°)

Nyomás

(bar)

2,0

2,8

3,5

4,1

Fúvóka Sugár

(méter)


(l/perc)

Csapadék

(mm/h)

■

10

Csapadék

(mm/h)

▲

0,50 8,5 1,9 1,58 1,82

0,75 8,8 2,6 2,01 2,33

1 9,8 4,9 3,06 3,53

2 11,3 9,5 4,46 5,15

2,5 11,6 9,5 4,24 4,89

3 11,6 13,6 6,06 7,00

4 13,1 16,7 5,84 6,74

6 13,7 22,3 7,13 8,23

8 12,1 30,3 12,42 14,34

0,50 8,8 2,3 1,78 2,06

0,75 9,1 3,0 2,17 2,51

1 10,1 5,7 3,35 3,87

2 12,2 9,5 3,83 4,42

2,5 11,9 10,6 4,49 5,199

3 11,9 15,9 6,74 7,78

4 13,4 19,3 6,45 7,45

6 14,0 22,7 6,95 8,02

8 13,7 32,2 10,29 11,89

0,50 8,8 2,6 2,01 2,33

0,75 9,1 3,4 2,31 2,67

1 10,4 6,1 3,38 3,91

2 12,8 11,4 4,17 4,82

2,5 12,2 12,1 4,88 5,63

3 14,2 17,4 5,18 5,98

4 14,6 21,2 5,97 6,89

6 14,9 23,8 6,43 7,43

8 14,9 35,9 9,70 11,20

0,50 9,1 3,0 2,17 2,51

0,75 9,8 3,8 2,37 2,74

1 10,7 6,8 3,56 4,11

2 13,1 12,5 4,37 5,05

2,5 12,5 13,2 5,07 5,85

3 12,8 18,9 6,92 7,99

4 14,9 22,3 6,03 6,96

6 14,9 25,3 6,84 7,90

8 15,2 37,8 9,82 11,33

Alacsony kilépésű szögű fúvókák (15°)

2,0

3,0

3,5

4,0

1LA 6,7 5,7 7,62 8,80

3LA 8,8 11,3 8,76 10,11

4LA 9,5 12,9 8,58 9,90

6LA 11,6 24,6 10,97 12,67

1LA 7,3 6,4 7,21 8,32

3LA 9,8 11,7 7,31 8,44

4LA 10,4 14,7 8,15 9,42

6LA 12,2 27,6 11,13 12,85

1LA 7,9 6,8 6,54 7,55

3LA 10,8 13,2 6,79 7,84

4LA 11,3 16,6 7,80 9,01

6LA 12,8 30,2 11,06 12,77

1LA 8,5 7,6 6,31 7,297,29

3LA 11,3 14,7 6,91 7,98

4LA 11,6 17,8 7,94 9,16

6LA 13,4 32,5 10,86 12,54

SZÓRÓFEJEK

Rotoros szórófej

Jellemzők:

• Teljes 12,7 cm-es kiemelkedési magasság gondoskodik a

fúvókák zavartalan működéséről magas fűben is

• Kiszerelhető visszacsapó szelep megakadályozza az

alacsonyabb területeken lévő szórófejeknél a vízkifolyást

• Gumifedél további védelmet biztosit a talajszemcsék

bejutásával szemben és biztonságosabb megoldás a

játéktérbe való telepítésnél

• Szórásszög jelző segítségével a kívánt szögtartomány

egyszerűbben beállítható

• Körcikket vagy egy irányban teljes kört öntöző szórófej

egyben (45°-360°), lecsökkenti a szükséges alkatrészek

számát

• Automatikusan visszatér a beállított öntözési

szögtartományhoz elállítódás esetén

• Vízkenésű fogaskerék hajtómű fokozza a megbízhatóságát

• Az összes beállítási lehetőség elvégezhető a szórófej

tetején – szárazon vagy üzem közben – gyorsan és

könnyen

• Hét cserélhető fúvóka

• Látható felület átmérője 5,7 cm

• Teljes fúvókaválaszték/szerelő csavar

• Vandálbiztos, csavarral zárható fedél

• Rozsdamentes acél kiemelkedő szárral is


• Öntözési sugár: 13,7 - 23,8 m


• Ajánlott üzemi nyomás: 2,8 – 6,9 bar

• Optimális nyomás: 4,8 bar

• 1” -os belső menetes csatlakozás

• Kilépési szög: 25°

• Szórásszög: 45° - 360°

Méretek:

• Magasság 22,4 cm

• Gumi fedél átmérője: 5,6 cm

• Teljes átmérő: 6,9 cm


Fúvóka Nyomás

(bar)

7

9

12

16

20

24

27

Sugár

(méter)


(m³/óra)

11

Csapadék

(l/perc)

3,4 14,0 1,36 22,6

4,1 14,3 1,60 26,6

4,8 14,3 1,60 26,6

5,5 14,3 1,82 30

6,2 14,3 1,82 30

6,9 14,3 2,04 34

3,4 14,6 1,60 26,6

4,1 15,2 1,82 30

4,8 15,5 2,04 34

5,5 15,8 2,04 34

6,2 15,8 2,04 34

6,9 16,5 2,27 37,8

3,4 17,1 2,73 45,5

4,1 17,4 3,00 50

4,8 18,0 3,00 50

5,5 18,3 3,20 53,3

6,2 19,0 3,20 53,3

6,9 19,2 3,40 56,6

3,4 18,3 3,20 53,3

4,1 19,0 3,40 56,6

4,8 19,5 3,40 56,6

5,5 20,1 3,63 60,5

6,2 20,7 3,63 60,5

6,9 21,3 3,86 64,3

3,4 19,0 3,86 64,3

4,1 19,5 4,10 68,3

4,8 20,1 4,54 75,6

5,5 20,7 4,77 79,5

6,2 21,3 5,22 87

6,9 21,9 5,45 90,8

3,4 18,3 4,32 72

4,1 20,1 4,77 79,5

4,8 20,4 5,22 87

5,5 20,1 5,45 90,8

6,2 22,3 5,91 98,5

6,9 22,6 5,91 98,5

3,4 20,1 5,22 87

4,1 21,3 5,45 90,8

4,8 20,7 5,91 98,5

5,5 21,9 6,13 102,16

6,2 22,9 6,59 109,8

6,9 23,8 6,81 113,5

Jellemzők

VEZÉRLŐ SZELEPEK

Szelep

típus

2400 200B Century Plus

Magasság

( cm )

Szélesség

( cm )

Hosszúság

( cm )

Üzemi

nyomás

( bar )

Átfolyó víz-

mennyiség

( m 3 /h )

Egyenes

kialakítás

Egyenes

/ 90°

kialakítás

2400 1” 13,0 7,6 10,0 0,7-10 2,4-7,2 ✔ ✔

Opcionális OmniReg

átfolyás

szabályozó

216-B 1½” 20,3 10,6 13,6 1,4-10 4,8-18,0 ✔ Széria ✔

217-B 2” 23 12,0 15,8 1,4-10 6,0-36,0 ✔ Széria ✔

Century P 2” 24,1 15,5 19,7 0,7-13,8 18,0-33,0 ✔ Széria ✔

Century P 3” 27,3 15,5 20,9 0,7-13,8 36,0-66,0 ✔ Széria ✔

12


1” Mágnesszelep

Jellemzők:

• Egyenes kialakítású szelep

• 1”-os külső vagy belső menetes csatlakozás

• Szeleptest és a felső rész 30 % üvegszál erősítésű, UV

stabil PVC

• A szeleptestet a mágnestekerccsel csavarmentes felső

rész köti össze a gyors szervízelés érdekében

• Lassú vízkalapács-mentes zárás

• Duplarétegű Santoprene membrán

• Külső/belső kézi öblítéses üzemmód

• Opcionális átfolyásszabályozó

• Üzemi nyomástartomány: 0,7-10 bar

• Mágnestekercs: 24V, 50Hz

• Behúzóáram: 0,34 Amp, Tartóáram: 0,20 Amp

• Megfelelője a Toro FLO PLUS, Hunter PGV

1 ½” és 2” Mágnesszelep

Jellemzők

• Egyenes vagy 90°-ban hajlított kialakítású szelep

• 1 ½” és 2”-os belső menetes csatlakozás

• Standard átfolyásszabályozó


• Omni - Reg nyomásszabályozóval szerelhető

• Korrózióálló, UV rezisztens PVC konstrukció,

rozsdamentes acélcsavarokkal

• Nem használt bemenet O-gyűrűvel hermetikusan tömített

• Duplarétegű hőálló membrán

• Lassú, vízkalapács hatást gátló zárás

• Üzemi nyomástartomány: 1,4 - 10 bar


Nyomásesés (bar)


m 3 /h 2,4 3,6 4,8 6,0 7,2

l/perc 40 60 80 100 120

bar 0,28 0,21 0,23 0,34 0,45

m 3 /h 4,8 6,0 7,2 8,4 9,6 10,8 12,0 15,0 18,0 21,0 24,0 27,0 30,0 33,0 36,0

l/perc 80 100 120 140 160 180 200 250 300 350 400 450 500 550 600

1½”egyenes 0,21 0,19 0,18 0,16 0,16 0,19 0,23 0,32 0,38 - - - - - -

1 ½” 90°-os 0,19 0,17 0,15 0,14 0,15 0,15 0,21 0,25 0,30 - - - - - -

2”egyenes - 0,14 0,13 0,12 0,12 0,11 0,11 0,13 0,20 0,29 0,36 0,43 0,51 0,62 0,74

2” 90° -os - 0,14 0,13 0,12 0,12 0,11 0,11 0,12 0,15 0,19 0,25 0,33 0,61 0,61 0,61

13


2” és 3” Mágnesszelep

Jellemzők:

• Egyenes vagy 90°-ban hajlított kialakítású szelep

• 2” vagy 3”-os belső menetes csatlakozás

• Átfolyásszabályozó bronz tengellyel


• Omni-Reg nyomásszabályozóval szerelhető

• Szeleptest anyaga 30% üvegszállal erősített Nylon

• Felső részt rozsdamentes acélcsavarok rögzítik

• Nem használt bemenet O-gyűrűvel hermetikusan tömített

• Duplarétegű, megerősített membrán

• Lassú, vízkalapács hatást gátló zárás

• Üzemi nyomástartomány: 0,7 - 13,8 bar


• Behúzóáram: 0,34 Amp, Tartóáram: 0,20 Amp

• Megfelelője a Toro P220, Rainbird PEB, Hunter ICV

szelepeknek


m 3 /h 18,0 21,0 24,0 27,0 30,0 33,0 36,0 39,0 42,0 45,0 48,0 51,0 54,0 57,0 60,0 63,0

l/perc 300 350 400 450 500 550 600 650 700 750 800 850 900 950 1000 1050

2” egyenes 0,14 0,20 0,25 0,32 0,40 0,48

2” 90° -os 0,08 0,12 0,15 0,19 0,24 0,29

3” egyenes 0,18 0,20 0,23 0,28 0,32 0,36 0,41 0,47 0,52 0,58

3” 90°-os 0,14 0,16 0,19 0,22 0,26 0,30 0,34 0,38 0,43 0,49

Nyomásszabályozó

Jellemzők:

• Felszerelhető a 200-B és a Century Plus szelepekre

• Nyomásmérő nem szükséges, mivel az OmniRegről

leolvasható az aktuális üzemi nyomás

• Kis helyen elfér, könnyen felszerelhető (két csavar

rögzíti a mágnestekercs eredeti helyén)

• Üzem közben és szárazon is állítható

• Pontossága ± 0,2 bar

• 3,8 l/h átfolyástól üzemel

• Állandó nyomást tart fenn a mágnesszelep mögött

14

VEZÉRLŐ AUTOMATIKÁK

Vezérlő Zónák

száma

Junior

DC

Junior

Max

Rain

Dial

Total

Control

Független

programok

száma

Indítások

programonként

Mesterszelep

Vízgazdálkodás

Szünetmentes

memória

Beltéri

kivitel

Kialakítás

Kültéri

kivitel

1;4 2 3 ✔ ✔

15

Elektromos

árammegszakító

4;6;8 3 3 ✔ ✔ ✔ ✔ ✔ ✔

6;9;12 3 3 ✔ ✔ ✔ ✔ ✔ ✔

12;15;

18;24

4 16 ✔ ✔ ✔ ✔ ✔


Elemes vezérlő automatika

Jellemzők:

• Elemes vezérlő ( 9V DC)

• Minden Irritrol mágnesszeleppel kompatibilis, a

9 Voltos impulzus- vezérlésű tekercs az eredeti

24 V-os szolenoid helyére kerül

• Egy és négyzónás

• Két független program

• Százalékos állítási lehetőség, az öntözési időt

10%-os lépésekben, 10-200%-ig lehet állítani

• Öntözési idők 1 perctől 9 óra 59 percig, 1

perces lépésekben állíthatók

• Három indítás programonként, összesen napi

hat start

• Öntözési opciók:

- 7 napos naptár, maximum 14 napos

intervallum

- Kiválasztott vagy kihagyott napok

• Manuális indítás zónánként vagy

programonként

• Esőérzékelő csatlakoztatási lehetőség

• IP 68, teljesen vízhatlan kivitel, szelepaknába

telepíthető

• Közvetlenül a mágnesszelepre vagy falra

szerelhető

• Megfelelője a Toro DDC, Rainbird WP és a

Hunter SVC vezérlőnek

Maximális távolság a vezérlő és a

mágnestekercs között

Elektromos kábel

(mm 2 Hosszúság

)

(m)

0,5 100

1,0 200

1,5 300


• Mindig 9 Voltos Alkáli elemet használjon

• Kimenet a mágnestekercsbe 12 Volt

• 9 Voltos behúzó szolanoidú szelep ehhez

köthető, két vezeték2 vagy 3 utas

16


4, 6 és 8 körös vezérlő automatika

Jellemzők:

• 4, 6 és 8 zónás típus

• Lehajtható fedél a LCD kijelző védelme

érdekében

• Napi három indítás programonként

• Három független program, melyből a harmadik

„C” program körprogramként működik, így

párásításhoz, kelesztő öntözéshez is kiválóan

alkalmazható

• Öntözési idők 1 perctől 9 óra 59 percig,

1 perces lépésekben állíthatók, a

körprogramban perc : másodperc jelleggel

adhatjuk meg az értékeket


- 365 napos naptár

- 7 napos naptár, 14 napos intervallum

- Páros/páratlan nap öntözés,

a 31. nap kihagyásával

• Százalékos állítási lehetőség, az öntözési időt

10%-os lépésekben 0-200%-ig lehet állítani

• Kézi indítás, zónánként vagy programonként

• Mesterszelep / szivattyúindítás

• Automata programkésleltetés

(azonos indítási időknél )

• Külön bekötési pont különféle érzékelők

részére (pl.: esőérzékelő)

• 5 éves programmegtartás, saját elemmel

• Megfelelője a Toro DDC, Rainbird EC és a

Hunter EC vezérlőknek

Junior Max kültéri kivitel

Elektromos adatok:

Tápfeszültség

• 220 V AC, 50/60 Hz Hálózati adapter

CE jelzés

• 60 W (0,50 Amper) maximum

Zónánkénti kimenő áram

• 24 V AC

- 6 VA ( 0.25 Amper) zónánként

- 6 VA ( 0.25 Amper) szivattyú indítás /

mesterszelep 12 VA ( 0,50 Amper )

összes terhelés

Mechanikai adatok:

Beltéri:

• Súly: 816g hálózati adapterrel

• Méretek:113x138x42mm

(magasság x szélesség x mélység)

Kültéri:

• Súly: 1000g hálózati adapterrel

• Méretek: 194x168x89mm

(magasság x szélesség x mélység)

17


6, 9 és 12 körös vezérlő automatika

Jellemzők:

• 6, 9 és 12 zónás típus

• Moduláris felépítés, távoli programozást tesz lehetővé

• 3 független program

• Napi három indítás programonként

• Öntözési idők 1 perctől 5 óra 59 percig,

• Öntözési program: heti hét napos vagy napkihagyásos

programozás 1 naptól 15 napig

• Részlegesen automata és időzített kézi működtetés

• Nagyméretű LCD kijelző

• Öndiagnosztikai megszakító

• Időjárásnak ellenálló ház (kültéri típusnál)

• Beépített vagy külső transzformátor

• 9 voltos alkáli elem biztosítja a beállítások megtartását

• Mesterszelep vagy szivattyúindítási bekötési pont

• Elem behelyezésekor a programozás elvégezhető

A megújult Rain Dial jellemzői:

• Normál jellemzők megegyeznek az előző Rain Dial

programjaival: általános beállítások esetén a

programozás ugyanaz mint az előző típusnál. Az új

tulajdonságok az alábbiak:

• Páros/páratlan nap öntözési program: az

önkormányzatok, vagy a rendelkezésre álló

vízmennyiség miatt, szükség lehet vízmegtakarításra,

páros vagy páratlan napos öntözésre

• Programonkénti vízgazdálkodás: egy programon

belül minden zóna öntözési hosszát 10 százalékos

lépésekben egyszerre lehet növelni vagy csökkenteni

0 – 200%-ig

• Visszatöltés miatti késleltetés: beállítható egy

késleltetési idő 1 másodperctől 2 óráig két egymást

követő öntözési zóna közé, ami lehetővé tesz a lassan

záródó szelepek lezárását, a kút vagy a víztartály

visszatöltését

• Szivattyú vezérlés a visszatöltési késleltetés alatt:

a szivattyúindító vagy mesterszelepet automatikusan

ki vagy be lehet kapcsolni visszatöltési késleltetés

alatt. Például ha egy szivattyú olyan rendszert

működtet ami lassú zárású szelepekkel van telepítve,

akkor szükség lehet egy olyan szivattyúra ami üzemel

a két zóna közötti késleltetési idő alatt. Ilyenkor a

visszatöltési késletetés nem működik

• Szivattyú/mesterszelep zónánkénti vezérlése:

lehetőség van a szivattyú/mesterszelep automatikus

ki/be kapcsolásra, ha a rendszer nyomásának

növelésére egyes körökben nyomásfokozó szivattyúra

van szükség


• Tápfeszültség 220 V AC, 50/60 Hz

Hálózati adapter CE jelzés

• Zónánkénti kimenő áram 24 VAC

0.5 Amper

• Maximális kimenő áram 24VAC 1

Amper (szivattyú indítással)

• Programhalmozás/átfedés: adott időpontban egy

programra vagy egy körre korlátozható a működés

(halmozás) vagy három program vagy három kör

párhuzamosan működhet (átfedés)

• Öntözés késleltetése akár 9 napig: Rain Dial

vezérlővel 1-9 napig késleltethető az öntözés,

majd automatikusan visszaáll az eredeti programra

• Program indítás törlés funkció: engedélyezi a

program indítások kikapcsolását 4 megadott

időpontban

• Zóna teszt program: az új részlegesen automata

mód lehetővé teszi, hogy minden zóna

automatikusan működésbe lépjen egymás után 1

perctől 10 perces működési idővel. Tökéletes

rendszer ellenőrzéshez telepítés alatt vagy

szerviznél.

• Kézi zóna léptetés: a zónákat kézzel tudjuk

átléptetni teszt üzem alatt, kézi, részlegesen kézi

vagy automatikus működés alatt.

• Program memória törlés. A kiválasztott öntözési

program beállítás könnyen törölhető

• Áramkör tesztelő: a vezérlő észleli zónánként

túlzott áram felvételt, a hibás szolenoidot vagy a

rövidzárt. Az érintett zónát automatikusan kihagyja

a programból és kijelzőn figyelmeztet

• Teljes törlés: a felhasználó a gyári beállításokat

visszaállíthatja.

18


12, 15, 18 és 24 körös

vezérlő automatika

Jellemzők:

• 12, 15, 18 és 24 zónás típus

• Négy független program, melyek egyszerre is

futhatnak

• Napi négy indítás programonként

• Beépített memória akár 8 évig tárolja a

programokat

• Az öntözési idők 1 perctől 600 perc között

állíthatók


- 365 napos naptár

- 7 napos, kiválasztott napos naptár

- Páros/páratlan nap öntözés

- 1 - 30 napos intervallum

• Automata, félautomata vagy kézi indítás

• Programozható mesterszelep és szivattyúindítás

• Automata programindítás késleltetés,

amennyiben több zóna egyszerre indulna

• Nagyméretű LCD kijelző

• Beépített transzformátor

• Gyors egy lépésben program-törlés funkció

• Teljes túlfeszültség védelem, diagnosztikai

áramkör

• Megfelelője a Toro Custom Command, Hunter

ICC és a Rainbird ESP vezérlőknek


• Tápfeszültség: 220 V AC 50Hz

• Zónánként kimenő maximális

áram: 24 V AC 0,5 Amper

• Total Control-ból kimenő maximális áram:

24 V AC – 1,25 Amper

19


RS500 - Vezetékes esőérzékelő

Jellemzők:

• Állítható kikapcsolási pontok a 3 – 25 mm

csapadéktartományban

• Gyakorlatilag az összes, öntözés vezérlővel kompatibilis

• 7,6 m-es fehér UV stabil kábel rugalmas felszerelési

lehetőségeket nyújt

• Szenzor típusa: Szabványos higroszkopikus lemezek

RS1000/RSF1000 – Vezeték nélküli érzékelők

Jellemzők:

• Állítható kikapcsolási pontok a 3 – 25 mm

csapadéktartományban

• Digitális fagyérzékelő nagyon pontos,

5°C-os aktiválási ponttal

• Szinte az összes 24VAC öntözés vezérlővel kompatibilis

• Hatótávolsága 90 méter látótávolságban

• Felszerelése nem igényel speciális eszközöket

• Térerő kijelző biztosítja a helyes beszerelést és a tökéletes

kapcsolatot

• Az érzékelő automatikusan visszakapcsol a következő

aktiválódásnál

• Csúsztatható/rápattintható fedél védi a vevőkészüléket

• Elemek átlagos élettartama 5 év (2db 3 V-os CR2032 elem)

• Működési hőmérséklettartomány: - 29°C és 49°C között

• Ház anyaga: UV stabil polimer

• Vevő áramellátása: 22 - 28 VAC 100 mA

• Alaphelyzetben zárt vagy alaphelyzetben nyitott 3A/ 24 V

váltóáramnál

RS 500

RS1000

RSF1000

20

MIKROSZÓRÓK

Állítható mikroszóró leszúrótüskével

Jellemzők:

• Egyszerűen telepíthető

• Állítható magasságú merev kiemelő

• Vízkibocsátása szabályozható egy mini csap

segítségével

• Sugaras kialakítású

• Virágágyások, sziklakertek, veteményesek

öntözéséhez

• 90°, 180° és 360° - os öntözés

Műszaki leírás:

• Üzemi nyomástartomány: 0,5 - 2,5 bar

• Vízkibocsátása maximum 53 l/h

• Sugártávolsága maximum 2.9 méter

Fúvókák tulajdonságai,

teljesen nyitott csap mellett

Nyomás

bar


l/h

360°

Sugár

(m)

180°

Sugár

(m)

21

90°

Sugár

(m)

0,5 22 1,25 1,70 1,70

1,0 32 1,55 1,80 1,80

1,5 40 1,75 2,05 2,05

2,0 47 1,90 2,45 2,45

2,5 53 1,95 2,90 2,90

Forgalmazza:

2310 Szigetszentmiklós

Leshegy Ipari Park

Leshegy u. 10.

Tel.: 24-441-640

Fax: 24-441-641

E-mail:info@metra.hu

www.metra.hu

Irritrol öntözőrendszerek teljes katalógus

Transform your PDFs into Flipbooks and boost your revenue!

Delete template?

Save as template ?
