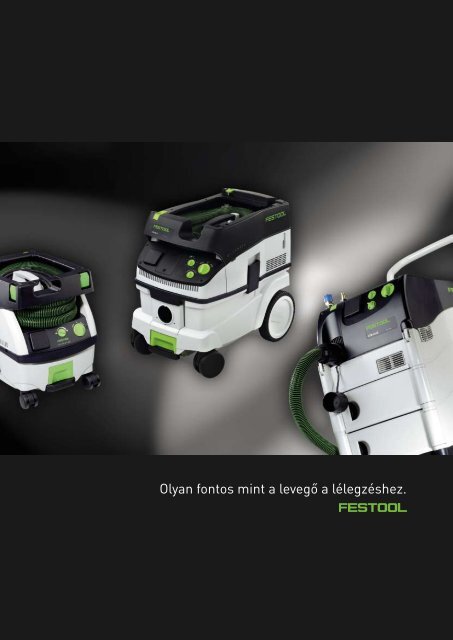

Olyan fontos mint a levegő a lélegzéshez.
<strong>Elszívás</strong> 13<br />
Alkalmazások áttekintése | 265<br />
Gépek áttekintése | 266<br />
Elszívómobilok | 270<br />
CTL MINI, CTL MIDI<br />
Elszívómobilok | 272<br />
CLEANTEX CTL 26/36, CLEANTEX CTM 26/36<br />
Elszívómobilok | 274<br />
CTL 44/55, CTM 44/55<br />
Speciális elszívók | 276<br />
SRM 45, SRM 45 PLANEX, SRM 70, SRH 45<br />
Áttekintés: a rendszer és a tartozékok | 280<br />
Tartozékok | 281<br />
Vannak dolgok, amikre ugyanúgy szükségünk van, mint a levegőre. Ilyen<br />
például a jó porelszívás. A <strong>Festool</strong> elszívómobilokat a magas elszívási<br />
teljesítmény, a különlegesen nagy befogadóképesség és az ésszerű<br />
koncepció tünteti ki. A speciális alkalmazásokhoz – pl. az alumínium és az<br />
azbeszt csiszolásához – is rendelkezésre áll a megfelelő elszívó. Jót tesz<br />
az egészségnek és a gépnek és gondoskodik a jó eredményről.<br />
www.festool.hu<br />
263<br />
01<br />
02<br />
03<br />
04<br />
05<br />
06<br />
07<br />
08<br />
09<br />
10<br />
11<br />
12<br />
13<br />
14<br />
15<br />
16<br />
17
264<br />
<strong>Elszívás</strong><br />
<strong>Festool</strong> elszívómobilok: mindent elszívnak.<br />
Aki nap mint nap végez fűrészel, csiszol vagy<br />
marási munkákat végez helyszíni szereléseken<br />
vagy a műhelyben, az igazán nagyra becsüli a jó<br />
por- és forgácselszívást. Mert csak akkor érünk<br />
el tökéletes eredményt, ha a munkafelület jól<br />
látható.<br />
Erőteljes és biztos elszívásra van szükség ahhoz,<br />
hogy kíméljük az egészségünket és tisztán<br />
hagyjuk hátra a munkahelyünket. A <strong>Festool</strong> ilyen<br />
Folyadékok is könnyen eltávolíthatók – a LevelStop<br />
szintfigyelő automatikusan ellenőrzi a töltésszintet.<br />
A rendszer<br />
A <strong>Festool</strong> nem csupán készülékekben,<br />
hanem rendszerekben gondolkozik.<br />
Hogy jobban, gyorsabban és könnyebben<br />
menjen a munka.<br />
elszívást kínál Önnek a CTL és a CTM<br />
elszívómobilokkal és a speciális elszívókkal.<br />
Az M kategóriába sorolt, egészségre káros<br />
porok elszívására való engedéllyel rendelkező<br />
CTM elszívók gondoskodnak a biztonságos<br />
munkavégzésről a különféle környezeti hatások<br />
mellett. Természetesen számos műszaki<br />
Valamennyi CTL/CTM elszívó rendelkezik Sys-Dock-al,<br />
amely stabilan és biztonságosan rögzíti a Systainer-t.<br />
Áttekintés az előnyökről:<br />
• Ideális elszívás a fokozatmentes szívóerő<br />
szabályozásnak köszönhetően<br />
• Nagyfokú rugalmasság folyékony- és száraz<br />
anyagok elszívásánál<br />
• A szűrő és a szűrőzsák egyszerűen cserélhető<br />
A CT elszívómobil ideális az elektromos szerszámmal végzett munkához. A szívóteljesítmény és a kapcsolóautomatika<br />
kényelmessé teszi a munkát és gondoskodik az egészségvédelemről.<br />
A tisztító rendszer.<br />
A <strong>Festool</strong> elszívómobilokhoz számtalan<br />
tartozékot kínálunk – valamennyi tisztítási<br />
feladathoz.<br />
Tartozékok a 280. oldaltól<br />
fonomsággal rendelkeznek: fokozatmentesen<br />
beállítható szívóerő, kétrétegű szűrőzsákok és<br />
a szűrőzsák teljes térfogatának kihasználására<br />
szolgáló laposszűrő, ezen kívül mind a szűrő<br />
mind a szűrőzsák szerszám nélkül cserélhető.<br />
+ +<br />
A szűrőrendszer.<br />
A CT elszívómobilokhoz a standard-szűrők<br />
mellett a Longlife-szűrők és nedves-szűrók<br />
is elérhetők.<br />
Szűrőrendszerek a 287. oldaltól
Áttekintés az alkalmazásokról – elszívás<br />
Speciális felszerelések<br />
Csatlakozó aljzat kapcsolóautomatikával<br />
Sűrített levegő kapcsolóautomatika<br />
Összeköttetés az ASA/EAA-val<br />
Összeköttetés a TC 2000/TC 3000-rel<br />
FlowDetect térfogatáramlás ellenőrzés<br />
Engedélyezett porosztály<br />
Engedély a rákkeltő és a kórokozókkal fertőzött porok elszívásához<br />
K1 engedély azbeszthez (csak Németországban érvényes)<br />
Megfelel a 94/9/EG ATEX-irányvonalnak (22 típus) B1 építésmód<br />
engedély Németország részére<br />
Engedély az éghető és a 22. zóna St 1, St 2 és St 3 kategóriájába<br />
sorolt robbanásveszélyes porok elszívására<br />
Elektrokommutátoros motor (EC-Motor) a tartós üzemeletetés<br />
érdekében az ipari alkalmazásnál<br />
Jellemző alkalmazások<br />
Finom porok, amelyek értéke nem haladja meg az általános<br />
határértéket: 3 mg/m³<br />
Ásványi anyag-porok alumíniumhidroxiddal<br />
Grafit-porok<br />
Lakk-porok<br />
Fa-porok<br />
Gipszporok<br />
Penész<br />
Alumínium-porok<br />
Papír-por; korom részecskék<br />
Porlakk-porok<br />
Poliuretán-porok<br />
GFK-porok/epoxigyanta alapú CFK-porok<br />
Cink-kromát porok<br />
PAK anyaggal szennyezett porok<br />
Azbeszt porok<br />
. Korlátozottan lehetséges<br />
3 kiválóan megfelel<br />
+ +<br />
<strong>Elszívás</strong> | Alkalmazások áttekintése<br />
plug it. A sűrített levegős rendszer. Műhelyfelszerelési rendszerek.<br />
A gép és az elszívó könnyen csatlakoztatható<br />
az elszívótömlőre szerelt plug it-kábel<br />
segítségével.<br />
A plug it-rendszer a 283/311 oldalon<br />
található<br />
CTL<br />
MINI/MIDI<br />
3<br />
L<br />
3<br />
3<br />
.<br />
CTL<br />
26-55<br />
3 3 3 3<br />
3<br />
3<br />
3 3 3 3<br />
3 3 3 3<br />
csak 26/36 2) csak 36 2) csak 26/36 2) csak 36 2)<br />
Sok <strong>Festool</strong> elszívómobil rendelkezik<br />
IAS 2-felszereléssel a sűrített levegős<br />
szerszámokkal való alkalmazáshoz.<br />
L<br />
3<br />
3<br />
.<br />
CTL<br />
36/44 LE<br />
L<br />
3<br />
3<br />
.<br />
CTM<br />
26-55<br />
3<br />
L+M<br />
3<br />
3<br />
3<br />
3<br />
3<br />
CTM<br />
36/44 LE<br />
3<br />
L+M<br />
A különböző méretben rendelkezésre álló<br />
elszívókarokkal több helyszínen is lehetséges<br />
a rugalmas porelszívás.<br />
Sűrített levegős rendszerek a 223. oldaltól Műhelyfelszerelési rendszerek a 299.<br />
oldaltól<br />
3<br />
3<br />
3<br />
3<br />
3<br />
SRM 45<br />
LE<br />
3<br />
3<br />
3<br />
L+M<br />
3<br />
3<br />
3<br />
3<br />
3<br />
3<br />
SRM 45<br />
PLANEX<br />
3<br />
3<br />
L+M<br />
3<br />
3<br />
3<br />
.<br />
3<br />
SRM 70<br />
LE<br />
3 1)<br />
3<br />
3<br />
L+M<br />
1) Figyelmeztetés: az elektromos szerszámok nem használhatók a robbanásveszélyes területeken!<br />
2) leszerelt tömlőtárolóval<br />
3<br />
3<br />
3<br />
3<br />
3<br />
3<br />
3<br />
3<br />
3<br />
3<br />
3<br />
3<br />
3<br />
3<br />
SRH 45<br />
3<br />
3<br />
L+M+H<br />
3<br />
3<br />
3<br />
3<br />
3<br />
3<br />
3<br />
3<br />
3<br />
3<br />
3<br />
www.festool.hu<br />
265<br />
01<br />
02<br />
03<br />
04<br />
05<br />
06<br />
07<br />
08<br />
09<br />
10<br />
11<br />
12<br />
13<br />
14<br />
15<br />
16<br />
17
266<br />
<strong>Elszívás</strong> | Gépek áttekintése<br />
CTL MINI elszívómobil<br />
A főbb alkalmazási területek<br />
• > 1 mg/m³ MAK értékű porokhoz<br />
• Ideális a szerelési munkákhoz<br />
• <strong>Elszívás</strong> elektromos szerszámoknál a beépített<br />
be- és kikapcsoló automatikának köszönhetően<br />
• Nagyszerűen használható kisebb csiszolási-,<br />
marási-, és fűrészelési-, és fúrási<br />
munkálatokhoz<br />
• Nedves- és száraz elszíváshoz<br />
• Ideális a munka utáni tisztításhoz<br />
Előnyös tulajdonságok<br />
• Engedélyezve az L porosztály-kategória<br />
számára<br />
• Nagyon kompakt és könnyű<br />
• Antisztatizáló funkció a munkavégzés közbeni<br />
sztatikus feltöltődés ellen<br />
• Praktikus tömlő- és kábeltartó<br />
• A SYSTAINER rögzítése Sys-dock-kal<br />
• Tárolórekesz a tartalék szűrőzsák számára<br />
• Gazdaságos a szűrőzsák térfogatának optimális<br />
kihasználása révén a tartályban<br />
n<br />
= Elektronika<br />
CTL MIDI elszívómobil<br />
A főbb alkalmazási területek<br />
• > 1 mg/m³ MAK értékű porokhoz<br />
• Ideális a szerelési munkákhoz<br />
• <strong>Elszívás</strong> elektromos szerszámoknál a beépített<br />
be- és kikapcsoló automatikának köszönhetően<br />
• Csiszolási, marási és fűrészelési munkákhoz<br />
közepes porképződésnél<br />
• Nedves- és száraz elszíváshoz<br />
• Ideális a munka utáni tisztításhoz<br />
Előnyös tulajdonságok<br />
• Engedélyezve az L porosztály-kategória<br />
számára<br />
• Nagyon kompakt és könnyű<br />
• Antisztatizáló funkció a munkavégzés közbeni<br />
sztatikus feltöltődés ellen<br />
• Praktikus tömlő- és kábeltartó<br />
• A SYSTAINER rögzítése Sys-dock-kal<br />
• Tárolórekesz a tartalék szűrőzsák számára<br />
• Gazdaságos a szűrőzsák térfogatának optimális<br />
kihasználása révén a tartályban<br />
n<br />
= Elektronika<br />
CLEANTEX CTL 26/36 elszívómobilok<br />
A főbb alkalmazási területek<br />
• > 1 mg/m³ MAK értékű porokhoz<br />
• Rugalmas és tiszta a műhelyben és az<br />
építési területen a 26 vagy 36 literes<br />
tartály-térfogatnak és a kompakt felépítésnek<br />
köszönhetően<br />
• <strong>Elszívás</strong> elektromos szerszámoknál a beépített<br />
be- és kikapcsoló automatikának köszönhetően<br />
• Nedves- és száraz elszíváshoz<br />
Előnyös tulajdonságok<br />
• Engedélyezve az L porosztály-kategória számára<br />
• Antisztatizáló funkció a munkavégzés közbeni<br />
sztatikus feltöltődés ellen<br />
• Állandó magas elszívóteljesítmény a kompakt<br />
nagy teljesítményű turbinával<br />
• A SYSTAINER rögzítése Sys-dock-kal<br />
• Tömlőtartó rekesz és kábel-feltekercselés<br />
a nagyobb rend és biztonság érdekében<br />
• A SELFCLEAN szűrőzsák optimális<br />
térfogat-kihasználása nagyfokú<br />
gazdaságosságot eredményez<br />
Tovább a 270. oldalon Tovább a 270. oldalon Tovább a 272. oldalon<br />
Teljesítményfelvétel 400-1200 W<br />
Térfogatáram max. 2800 l/perc<br />
Vákuum max. 20000 Pa<br />
Szűrőfelület 5000 cm²<br />
Hálózati csatlakozókábel, gumiszigeteléssel 7,5 m<br />
Tartály-/szűrőzsák befogadóképessége max. 10/7,5 L<br />
Méret (h x sz x m) 440 x 340 x 420 mm<br />
Csatlakozó aljzat max. hálózati fogyasztása 2400 W<br />
Súly 9,5 kg<br />
Teljesítményfelvétel 400-1200 W<br />
Térfogatáram max. 2800 l/perc<br />
Vákuum max. 20000 Pa<br />
Szűrőfelület 5000 cm²<br />
Hálózati csatlakozókábel, gumiszigeteléssel 7,5 m<br />
Tartály-/szűrőzsák befogadóképessége max. 15/12,5 L<br />
Méret (h x sz x m) 440 x 340 x 470 mm<br />
Csatlakozó aljzat max. hálózati fogyasztása 2400 W<br />
Súly 9,7 kg<br />
Teljesítményfelvétel 350-1200 W<br />
Térfogatáram max. 3900 l/perc<br />
Vákuum max. 24000 Pa<br />
Szűrőfelület 3060 cm²<br />
Hálózati csatlakozókábel, gumiszigeteléssel 7,5 m<br />
Tartály-/szűrőzsák befogadóképessége max. 26/24 L, 36/34 l<br />
Méret (h x sz x m) 630 x 365 x 540/596 mm<br />
Csatlakozó aljzat max. hálózati fogyasztása 2400 W<br />
Súly 13 kg/13,5 kg<br />
n<br />
= Elektronika
CTL 44/55 elszívómobilok CLEANTEX CTM 26/36 elszívómobilok CTM 44/55 elszívómobilok<br />
A főbb alkalmazási területek<br />
• > 1 mg/m³ MAK értékű porokhoz<br />
• Rugalmas és tiszta a műhelyben és az építési<br />
területen a 44/55 literes tartály-térfogatnak<br />
köszönhetően<br />
• <strong>Elszívás</strong> elektromos szerszámoknál a beépített<br />
be- és kikapcsoló automatikának köszönhetően<br />
• Nedves- és száraz elszíváshoz<br />
Előnyös tulajdonságok<br />
• Engedélyezve az L porosztály-kategória<br />
számára<br />
• Antisztatizáló funkció a munkavégzés közbeni<br />
sztatikus feltöltődés ellen<br />
• A SYSTAINER rögzítése Sys-dock-kal<br />
• Kábelfeltekercselés, tolókeret és fiók<br />
• Gazdaságos a szűrőzsák térfogatának optimális<br />
kihasználása révén a tartályban<br />
n<br />
= Elektronika<br />
A főbb alkalmazási területek<br />
• > 0,1 mg/m³ MAK értékű porokhoz<br />
• Rugalmas és tiszta a műhelyben és az<br />
építési területen a 26 vagy 36 literes<br />
tartály-térfogatnak és a kompakt felépítésnek<br />
köszönhetően<br />
• <strong>Elszívás</strong> elektromos szerszámoknál a beépített<br />
be- és kikapcsoló automatikának köszönhetően<br />
• Nedves- és száraz elszíváshoz<br />
Előnyös tulajdonságok<br />
• Engedélyezve az M porosztály-kategória számára<br />
• Antisztatizáló funkció a munkavégzés közbeni<br />
sztatikus feltöltődés ellen<br />
• Állandó magas elszívóteljesítmény a kompakt<br />
nagy teljesítményű turbinával<br />
• A SYSTAINER rögzítése Sys-dock-kal<br />
• Tömlőtartó rekesz és kábel-feltekercselés<br />
a nagyobb rend és biztonság érdekében<br />
• A SELFCLEAN szűrőzsák optimális<br />
térfogat-kihasználása nagyfokú<br />
gazdaságosságot eredményez<br />
n<br />
= Elektronika<br />
A főbb alkalmazási területek<br />
<strong>Elszívás</strong> | Gépek áttekintése<br />
• > 0,1 mg/m³ MAK értékű faporokhoz és egyéb<br />
porokhoz<br />
• Rugalmas és tiszta a műhelyben és az<br />
építési területen a 44/55 literes<br />
tartály-térfogatnak köszönhetően<br />
• <strong>Elszívás</strong> elektromos szerszámoknál a beépített<br />
be- és kikapcsoló automatikának köszönhetően<br />
• Nedves- és száraz elszíváshoz<br />
Előnyös tulajdonságok<br />
• Engedélyezve az M porosztály-kategória<br />
számára<br />
• Antisztatizáló funkció a munkavégzés közbeni<br />
sztatikus feltöltődés ellen<br />
• A SYSTAINER rögzítése Sys-dock-kal<br />
• Kábelfeltekercselés, tolókeret és fiók<br />
Tovább a 274. oldalon Tovább a 272. oldalon Tovább a 274. oldalon<br />
Teljesítményfelvétel 350-1200 W<br />
Térfogatáram max. 3800 l/perc<br />
Vákuum max. 23000 Pa<br />
Szűrőfelület 14000 cm²<br />
Hálózati csatlakozókábel, gumiszigeteléssel 7,5 m<br />
Tartály-/szűrőzsák befogadóképessége max. 44/42 L, 55/50 l<br />
Méret (h x sz x m) 710 x 380 x 935 mm<br />
Csatlakozó aljzat max. hálózati fogyasztása 2400 W<br />
Súly 20 kg/22 kg<br />
Teljesítményfelvétel 350-1200 W<br />
Térfogatáram max. 3800 l/perc<br />
Vákuum max. 24000 Pa<br />
Szűrőfelület 3060 cm²<br />
Hálózati csatlakozókábel, gumiszigeteléssel 7,5 m<br />
Tartály-/szűrőzsák befogadóképessége max. 26/24 L, 36/34 l<br />
Méret (h x sz x m) 630 x 365 x 540/596 mm<br />
Csatlakozó aljzat max. hálózati fogyasztása 2400 W<br />
Súly 13 kg/13,5 kg<br />
• Gazdaságos a szűrőzsák térfogatának optimális<br />
kihasználása révén a tartályban<br />
Teljesítményfelvétel 350-1200 W<br />
Térfogatáram max. 3800 l/perc<br />
Vákuum max. 23000 Pa<br />
Szűrőfelület 14000 cm²<br />
Hálózati csatlakozókábel, gumiszigeteléssel 7,5 m<br />
Tartály-/szűrőzsák befogadóképessége max. 44/42 L, 55/50 l<br />
Méret (h x sz x m) 710 x 380 x 935 mm<br />
Csatlakozó aljzat max. hálózati fogyasztása 2400 W<br />
Súly 20 kg/22 kg<br />
n<br />
= Elektronika<br />
www.festool.hu<br />
267<br />
01<br />
02<br />
03<br />
04<br />
05<br />
06<br />
07<br />
08<br />
09<br />
10<br />
11<br />
12<br />
13<br />
14<br />
15<br />
16<br />
17
268<br />
<strong>Elszívás</strong> | Gépek áttekintése<br />
SRM 45 speciális elszívó<br />
A főbb alkalmazási területek<br />
• > 0,1 mg/m³ MAK értékű faporokhoz és egyéb<br />
porokhoz<br />
• <strong>Elszívás</strong> sűritett levegős és elektromos<br />
szerszámoknál a beépített be- és kikapcsoló<br />
automatikának köszönhetően<br />
• A tartós és professzionális munkához, pl. ipari<br />
területeken<br />
Előnyös tulajdonságok<br />
• Engedélyezve az M porosztály-kategória<br />
számára<br />
• Antisztatizáló funkció a munkavégzés közbeni<br />
sztatikus feltöltődés ellen<br />
• EC-motor a tartós üzemeltetéshez – tízszer<br />
hosszabb élettartam, mint az univerzális<br />
motorokkal<br />
• A rendről a kábelfeltekercselés gondoskodik<br />
n<br />
= Elektronika<br />
SRM 45 PLANEX speciális elszívó<br />
A főbb alkalmazási területek<br />
• Fűrészporhoz és > 0,1 mg/m³ MAK-értékű<br />
porokhoz, pl. gipszpor<br />
• A PLANEX LHS 225 hosszúszárú falcsiszoló<br />
kiegészítése, különösen a glett csiszolásához<br />
• <strong>Elszívás</strong> elektromos szerszámoknál a beépített<br />
be- és kikapcsoló automatikának köszönhetően<br />
Előnyös tulajdonságok<br />
• Engedélyezve az M porosztály-kategória számára<br />
• Antisztatizáló funkció a munkavégzés közbeni<br />
sztatikus feltöltődés ellen<br />
• A főszűrő letisztító rendszer megtisztítja a szűrő<br />
pórusait a gép leállása és a munka megszakítása<br />
nélkül<br />
• A kétfokozatú turbina nagy szívóteljesítményt<br />
biztosít<br />
• A rendről a kábelfeltekercselés gondoskodik<br />
• Biztonságos elhelyezés és egyszerű csiszolóanyag-csere<br />
a PLANEX szerszámtartóval<br />
n<br />
= Elektronika<br />
SRM 70/B1 speciális elszívómobil<br />
A főbb alkalmazási területek<br />
• > 0,1 mg/m³ MAK értékű faporokhoz és egyéb<br />
porokhoz<br />
• St1, St2 és St3 zóna 22-es (régebben zóna 11)<br />
besorolású éghető és robbanásveszélyes por<br />
elszívása<br />
• Megfelel az ATEX 94/9/EG (Typ22)/B1<br />
irányvonalaknak<br />
• <strong>Elszívás</strong> sűritett levegős szerszámoknál a beépített<br />
be- és kikapcsoló automatikának köszönhetően<br />
• Alimínium csiszolására szolgáló munkahelyhez<br />
Előnyös tulajdonságok<br />
• Engedélyezve az M porosztály-kategória<br />
számára<br />
• Antisztatizáló funkció a munkavégzés közbeni<br />
sztatikus feltöltődés ellen<br />
• EC-motor a tartós üzemeltetéshez – tízszer<br />
hosszabb élettartam, mint az univerzális<br />
motorokkal<br />
• Kábelfeltekercselés és tolókeret<br />
Tovább a 276. oldalon Tovább a 276. oldalon Tovább a 277. oldalon<br />
Teljesítményfelvétel 350-1200 W<br />
Térfogatáram max. 3600 l/perc<br />
Vákuum max. 23000 Pa<br />
Szűrőfelület 3000 cm²<br />
Hálózati csatlakozókábel, gumiszigeteléssel 7,5 m<br />
Tartály-/szűrőzsák befogadóképessége max. 45/24 L<br />
Méret (h x sz x m) 506 x 476 x 655 mm<br />
Csatlakozó aljzat max. hálózati fogyasztása 2400 W<br />
Súly 14 kg<br />
Teljesítményfelvétel 350-1200 W<br />
Térfogatáram max. 3600 l/perc<br />
Vákuum max. 23000 Pa<br />
Szűrőfelület 7800 cm²<br />
Hálózati csatlakozókábel, gumiszigeteléssel 7,5 m<br />
Tartály-/szűrőzsák befogadóképessége max. 45/24 L<br />
Méret (h x sz x m) 497 x 472 x 663 mm<br />
Csatlakozó aljzat max. hálózati fogyasztása 2400 W<br />
Súly 16 kg<br />
Teljesítményfelvétel 350-1200 W<br />
Térfogatáram max. 3600 l/perc<br />
Vákuum max. 23000 Pa<br />
Szűrőfelület 3000 cm²<br />
Hálózati csatlakozókábel, gumiszigeteléssel 7,5 m<br />
Tartály-/szűrőzsák befogadóképessége max. 70/40 L<br />
Méret (h x sz x m) 580 x 605 x 970 mm<br />
Csatlakozó aljzat max. hálózati fogyasztása 2400 W<br />
Súly 25 kg<br />
n<br />
= Elektronika
SRH 45 speciális elszívó<br />
A főbb alkalmazási területek<br />
• < 0,1 mg/m³ MAK értékű faporokhoz és egyéb<br />
porokhoz<br />
• Rákkeltő vagy betegséget okozó porokhoz<br />
• Azbeszt porhoz<br />
• <strong>Elszívás</strong> elektromos szerszámoknál a beépített<br />
be- és kikapcsoló automatikának köszönhetően<br />
Előnyös tulajdonságok<br />
• A gép M és H porosztályú besorolási<br />
engedéllyel rendelkezik<br />
• Antisztatizáló funkció a munkavégzés közbeni<br />
sztatikus feltöltődés ellen<br />
• A rendről a kábelfeltekercselés gondoskodik<br />
Tovább a 277. oldalon<br />
Teljesítményfelvétel 350-1000 W<br />
Térfogatáram max. 3100 l/perc<br />
Vákuum max. 21000 Pa<br />
Szűrőfelület 10000 cm²<br />
Hálózati csatlakozókábel, gumiszigeteléssel 7,5 m<br />
Tartály-/szűrőzsák befogadóképessége max. 45/24 L<br />
Méret (h x sz x m) 506 x 476 x 655 mm<br />
Csatlakozó aljzat max. hálózati fogyasztása 2400 W<br />
Súly 14 kg<br />
n<br />
= Elektronika<br />
<strong>Elszívás</strong> | Gépek áttekintése<br />
www.festool.hu<br />
269<br />
01<br />
02<br />
03<br />
04<br />
05<br />
06<br />
07<br />
08<br />
09<br />
10<br />
11<br />
12<br />
13<br />
14<br />
15<br />
16<br />
17
270<br />
<strong>Elszívás</strong> | CTL MINI/MIDI elszívómobilok<br />
Kis elszívók – nagy teljesítmény.<br />
CTL MINI és CTL MIDI, a kicsi, könnyű elszívók sokféle alkalmazáshoz. A sokoldalú alkalmazhatóság érdekében számos rendkívül<br />
hasznos részletmegoldással rendelkeznek: ilyen például a kapcsolóautomatika és a szűrőzsák térfogatának optimális kihasználása<br />
a laposszűrővel.<br />
Egyszerűen praktikus.<br />
Egyszerűen rakodja a gépeket és a<br />
tartozékokat a CTL MINI/MIDI-re!<br />
A Sys-Dock segítségével a Systainer-ek<br />
gyorsan és egyszerűen rögzíthetők –<br />
és azonnal szállításra készek.<br />
<strong>Festool</strong> tömlőtartó.<br />
A CTL MINI/MIDI-nél a hálózati kábelt<br />
és a tömlőt rendezetten és védetten<br />
tárolhatjuk: a beépített tömlőtartóban<br />
minden a helyén van.<br />
Nem gurul el.<br />
Rövid lépés a beépített rögzítőfékre és<br />
az elszívómobil máris szilárdan áll. Így<br />
hatékonyan megakadályozzuk az elgurulást<br />
a munkavégzés vagy a szállítás folyamán.<br />
Hasznos rekesz.<br />
Soha többé ne hiányozzon a tartalék<br />
szűrőzsák az építkezésen! A praktikus<br />
rekesznek köszönhetően mindig kéznél<br />
van az új szűrőzsák így megtakarítja az<br />
idegesítő futkosást.<br />
Kapcsolóautomatika.<br />
A kapcsolóautomatika automatikusan<br />
indítja a CTL MINI/MIDI-t az elektromos<br />
szerszám bekapcsolásakor. Természetesen<br />
rendelkezik indítási áramkorlátozással,<br />
kikapcsolás késleltetéssel és fokozatmentes<br />
elszívóerő-szabályozással.<br />
Nagy befogadóképesség.<br />
A beépített laposszűrőnek és a tartály<br />
messzemenően sima belső körvonalának<br />
köszönhetően a szűrőzsák szabadon<br />
kitágulhat teljes térfogatára. Ezáltal<br />
lehetséges az egyenletes feltöltés és<br />
a szűrőzsák térfogatának majdnem<br />
100 %-os kihasználása.<br />
Könnyen kezelhető.<br />
Könnyű, kicsi, mobil: a CTL MINI/MIDI<br />
mindenhová Önnel tart. Kompakt méretének<br />
és csekély súlyának köszönhetően<br />
rendkívül könnyen szállítható. Még<br />
teletöltött állapotban és nagyon szűk<br />
helyeken is.<br />
Szűrőcsere szerszám nélkül.<br />
Nem kell gyakran cserélni ... de ha mégis,<br />
akkor gyorsan és könnyen, minden<br />
szerszám nélkül elintézhető.<br />
CTL MINI/MIDI elszívómobilok – A változatok<br />
E = elektronikával/anélkül S = Systainer-rel/anélkül<br />
Modell E S Felszereltség/szállítási terjedelem Cikkszám<br />
CTL MINI • – 1 db szűrőzsák behelyezve, 1 db tartalék szűrőzsák a tárolófiókban, 1 db elszívótömlő Ø 27 x 3,5 m-AS<br />
forgócsonkkal az elszívás felőli oldalon, tartály-/porzsák térfogat 10/7,5 l, kartonban<br />
583355<br />
CTL MIDI • – 1 db szűrőzsák behelyezve, 1 db tartalék szűrőzsák a tárolófiókban, 1 db elszívótömlő Ø 27 x 3,5 m-AS<br />
forgócsonkkal az elszívás felőli oldalon, tartály-/szűrőzsák térfogat max. 15/12,5 l, kartonban<br />
583371<br />
A műszaki adatokat lásd a 266. oldalon A tartozékokat lásd a(z) 280. oldalon
CTL MINI és CTL MIDI – a kicsi és mobil elszívók.<br />
Gyors csatlakozás. Bármikor mobilizálható Valóban pehelysúlyúak.<br />
A CTL MINI/MIDI-vel könnyű a tiszta<br />
és egészséges munkavégzés az építkezésen.<br />
A könnyen kezelhető elszívók könnyen<br />
szállíthatók és az összes géphez gyorsan<br />
csatlakoztathatók.<br />
Víz elszívása. Stabil rögzítés. Maximális kihasználás.<br />
Víz felszívásánál a LevelStop időben kikapcsolja<br />
a hajtást. Nem folyik ki semmi, a motor védve van<br />
és a tömlő teljes mértékben kiürül a készülék<br />
kikapcsolásakor. A nedvesszűrő egy-két<br />
mozdulattal behelyezhető a víz elszívásához.<br />
A CTL MINI/MIDI a takarítási munkáknál is<br />
keményen megállja a helyét. Kompakt méretük,<br />
az átgondolt technológia és a praktikus<br />
tartozékok az Ön megbízható és rugalmas<br />
partnerévé avatják.<br />
A CTL MINI/MIDI az ideális elszívó külső<br />
helyszaneken való munkákhoz: a tömlőtartó<br />
gondoskodik a kábel és a tömlő rendezett<br />
tárolásáról – a rögzítőfék megakadályozza<br />
az elgurulást a munka folyamán vagy<br />
a gépjárműben.<br />
<strong>Elszívás</strong> | CTL MINI/MIDI elszívómobilok<br />
A ház súlypontján elhelyezett fogantyú és<br />
a csekély súly révén mindkét elszívómobil<br />
a nehezen hozzáférhető helyeken is használható.<br />
Még a keskeny létrák sem jelentenek akadályt.<br />
A laposszűrő nem nyúlik be a tartályba, így<br />
a szűrőzsáknak van helye a teljes töltöttség<br />
eléréséhez. Ezáltal mind a szűrőzsák, mind<br />
a tartálytérfogat optimális módon kihasználható.<br />
www.festool.hu<br />
271<br />
01<br />
02<br />
03<br />
04<br />
05<br />
06<br />
07<br />
08<br />
09<br />
10<br />
11<br />
12<br />
13<br />
14<br />
15<br />
16<br />
17
272<br />
<strong>Elszívás</strong> | CLEANTEX CT 26/36 elszívómobilok<br />
A valódi nagyság belülről fakad.<br />
Kompakt és könnyű. Nagy és erős. A célunk egy olyan elszívómobil kifejlesztése volt, amely mindezt egyben nyújtja.<br />
Az eredmény: az új CLEANTEX CT 26/36.<br />
Modularitás.<br />
A munka követelményei szerint mindegyik<br />
elszívómobil felszerelhető kiegészítő modulokkal:<br />
sűrített levegős modul, szünetmentes csatlakozó<br />
aljzat, csatlakozó aljzat kapcsolóautomatikával<br />
vagy tápfej-modullal¹ ) .<br />
Nagy befogadóképesség.<br />
A laposszűrőnek és a tartály sima belső<br />
körvonalának köszönhetően a szűrőzsáknak<br />
szabad helye van arra, hogy elérje<br />
teljes kiterjedését. Ezáltal lehetséges<br />
az egyenletes feltöltés és a szűrőzsák<br />
térfogatának majdnem 100 %-os<br />
kihasználása.<br />
Sys-Dock.<br />
A gép és tartozékok biztonságos és<br />
könnyű szállítása: A Sys-dokkon az<br />
összes 1-5 méretű <strong>Festool</strong> SYSTAINER<br />
és az összes SORTAINER rögzíthető.<br />
Mobilitás.<br />
A rögzítőfék gondoskodik a biztonságos<br />
állóhelyzetről. A nagy kerekek a<br />
dőlésbiztonságról. Az elfordítható kerekek<br />
és azok anyaga jól ellenáll a kopásnak.<br />
Kiegyensúlyozott súlypontjával az elszívó<br />
kényelmesen hordozható.<br />
CLEANTEX CT 26/36 elszívómobilok – A változatok<br />
Tömlőtartó és kábelfeltekercselés.<br />
Azért, hogy minden rendezett és védett legyen,<br />
a CLEANTEX-en található egy kábelfeltekercselő<br />
és egy tömlőtartó rekesz. A tömlőtartó ezenkívül<br />
még apró szerszámok és alkatrészek<br />
elhelyezésére is szolgál.<br />
Optimalizált szerviz-koncepció.<br />
Az optimális szerviz koncepcióval időt és pénzt<br />
takarítunk meg, mert lerövidíti az esetleges javítás<br />
időigényét. A konstruktív felépítésnek köszönhetően<br />
a javítandó rész gyorsan elérhető.<br />
Nagy elszívási teljesítmény.<br />
Rendkívül erős és rendkívül kicsi: a nagy<br />
teljesítményű turbina jelentősen nagyobb<br />
elszívóteljesítményt nyújt és kompakt<br />
felépítésével csekély a helyigénye.<br />
Szűrőzsák.<br />
A szakadásálló filc-szűrőzsákok önmagukat<br />
tisztítják meg úgy, hogy kikapcsoláskor<br />
összeesnek. Ez a SELFCLEAN hatás<br />
garantálja az állandóan nagy<br />
szívóteljesítményt telítődésig.<br />
E = elektronikával/anélkül S = Systainer-rel/anélkül<br />
Modell E S Felszereltség/szállítási terjedelem Cikkszám<br />
CTL 26 E • – 1 db szűrőzsák, elszívótömlő Ø 27 x 3,5 m-AS, tömlőtartó, Kábel-feltekercselés, tartály-/porzsák térfogat<br />
26/24 l, kartonban<br />
583490<br />
CTL 36 E • – 1 db szűrőzsák, elszívótömlő Ø 27 x 3,5 m-AS, tömlőtartó, Kábel-feltekercselés, tartály-/porzsák térfogat<br />
36/34 l, kartonban<br />
583491<br />
CTL 36 LE • – 1 db szűrőzsák, sűrített levegős modul, elszívótömlő Ø 27 x 3,5 m-AS, tömlőtartó, Kábel-feltekercselés,<br />
tartály-/porzsák térfogat 36/34 l, kartonban<br />
583846<br />
CTM 26 E • – 1 db szűrőzsák, elszívótömlő Ø 27 x 3,5 m-AS, zárófedél és szívócsonk, tömlőtartó, Kábel-feltekercselés,<br />
az M porosztályhoz való engedély, tartály-/porzsák térfogat 26/24 l, kartonban<br />
583848<br />
CTM 36 E • – 1 db szűrőzsák, elszívótömlő Ø 27 x 3,5 m-AS, zárófedél és szívócsonk, tömlőtartó, Kábel-feltekercselés,<br />
az M porosztályhoz való engedély, tartály-/porzsák térfogat 36/34 l, kartonban<br />
584000<br />
CTM 36 LE • – 1 db szűrőzsák, elszívótömlő Ø 27 x 3,5 m-AS, zárófedél és szívócsonk, tömlőtartó, Kábel-feltekercselés,<br />
az M porosztályhoz való engedély, tartály-/porzsák térfogat 36/34 l, kartonban<br />
584002<br />
A műszaki adatokat lásd a 266/267. oldalon A tartozékokat lásd a(z) 280. oldalon<br />
¹ ) Az utólagos felszerelést villamos szakembernek kell<br />
elvégeznie.
Gyakorlati alkalmasság szériakivitelben.<br />
A tisztaság a hatékony munka előfeltétele. Gyors rögzítés. Biztonságos tárolás.<br />
Az elszívóknak rendszeres karbantartásra van<br />
szükségük ahhoz, hogy teljes szívóteljesítményt<br />
nyújtsanak. Mindenekelőtt a főszűrőt kell<br />
gyakrabban cserélni. A szűrő cseréje szerszám<br />
nélkül, könnyen elvégezhető.<br />
20<br />
Pormennyiség<br />
[%]<br />
0<br />
0 10 20 30 40 50 60 70 80 90 100<br />
Alkalmazkodik a géphez. Minden követelményre felszerelkezve. Tartós elszívási teljesítmény.<br />
Az elszívómobilok beépített kapcsolóautomatiká-<br />
val, kikapcsolás késleltetéssel, lágyindító<br />
automatikával és fokozatmentes szívóerő-<br />
szabályozással rendelkeznek – annak érdekében,<br />
hogy Ön biztonságosan és kényelmesen<br />
dolgozhasson. A nagy elszívási teljesítményről<br />
a kompakt nagy teljesítményű turbina<br />
gondoskodik.<br />
A gépeket és a tartozékokat tartalmazó<br />
SYSTAINER-eket rögzíteni lehet az elszívón,<br />
így mindkét keze szabadon marad a munkához<br />
és a CLEANTEX elszívómobil szállításához.<br />
Könnyebb a munka és a SYSTAINER is mindig<br />
kéznél van.<br />
A moduláris csatlakozó rendszerrel az összes<br />
CLEANTEX tökéletesen hozzáigazítható az egyéni<br />
igényekhez. Sűrített levegős modul? Egy második<br />
csatlakozó aljzat? Csatlakozás a függő tápfejre?<br />
A szerelés egyszerű és rugalmas, és értékes időt<br />
takarít meg.<br />
120<br />
100<br />
<br />
80<br />
60<br />
40<br />
<strong>Elszívás</strong> | CLEANTEX CT 26/36 elszívómobilok<br />
A tömlőtárolónak és a kábelfeltekercselésnek<br />
köszönhetően az elszívótömlő és a hálózati<br />
kábel tisztán és rendezetten el van helyezve,<br />
nem fenyeget többé a botladozás veszélye.<br />
A tartály-geometriával – amelyben a SELFCLEAN<br />
szűrőzsák magától kihajtogatódik – kombinálva<br />
a teljes térfogat kihasználható. A szűrőzsák<br />
kikapcsoláskor nem esik össze – a finompor<br />
lerázódik, az elszívóteljesítmény állandóan<br />
magas marad.<br />
<strong>Elszívás</strong>i teljesítmény [%]<br />
CLEANTEX CT 36 SELFCLEAN szűrőzsákkal<br />
Elszívókészülék hagyományos papír szűrőzsákkal<br />
Forrás: <strong>Festool</strong> kísérleti laboratórium, a vizsgálatot<br />
finom porral végeztük.<br />
www.festool.hu<br />
273<br />
01<br />
02<br />
03<br />
04<br />
05<br />
06<br />
07<br />
08<br />
09<br />
10<br />
11<br />
12<br />
13<br />
14<br />
15<br />
16<br />
17
274<br />
<strong>Elszívás</strong> | CT 44/55 elszívómobil<br />
Több előnye van, mint ami látható.<br />
Az elektromos és sűrített levegős szerszámok por- és forgácselszívásánál számíthat a <strong>Festool</strong>-ra. Az nagyobb mennyiségű L és M kategóriás porok<br />
elszívására a legmagasabb elszívási teljesítménnyel és hasznos részletmegoldásokkal rendelkező elszívómobilok állnak rendelkezésre.<br />
Víz elszívása.<br />
Víz elszívásánál a LevelStop szintfigyelő<br />
ellenőrzi a folyadék szintjét és kikapcsolja<br />
az elszívómobilt, ha megtelt a tartály.<br />
Ehhez a nedvességszűrőt használjuk.<br />
Lágy indítás.<br />
Az indítási áramkorlátozó az elszívómobil és a gép<br />
késleltetett bekapcsolásával megakadályozza<br />
a csúcsáram kialakulását és ezáltal elkerüljük<br />
a biztosíték kiégését. Ezenfelül az elszívómobilok<br />
fokozatmentes elszívóerő-szabályozással is<br />
rendelkeznek.<br />
Térfogatáramlás-ellenőrzés.<br />
Az egészségre káros M-kategóriás porok<br />
mindenkori biztos elszívása érdekében<br />
a FlowDetect felügyeli a CTM elszívókban<br />
a térfogatáramlást. Hangjelzés figyelmeztet,<br />
ha a levegőáramlás sebessége 20 m/msp.<br />
alá esik.<br />
CT 44/55 elszívómobil – A változatok<br />
Szűrőcsere szerszám nélkül.<br />
A szűrőt időnként ki kell cserélni annak<br />
érdekében, hogy az elszívómobil teljes<br />
hatásfokon működjön. A laposszűrők<br />
szerszám nélkül cserélhetők.<br />
Fiók.<br />
Bosszantó, ha a szűrőzsák tele van és az<br />
építkezésen nincs tartalék. A CTM praktikus<br />
rekesszel rendelkezik, hogy ez ne fordulhasson<br />
elő. Elegendő helyet biztosít a tartalék<br />
szűrőzsáknak és az egyéb tartozékoknak.<br />
Kábelfeltekercselés.<br />
Mindennek megvan a helye. Az elszívómobil<br />
hátoldalán feltekercselt kábel nem zavar<br />
szállítás közben és mindig kéznél van.<br />
<strong>Festool</strong> tömlőtartó.<br />
A hálózati kábel és a tömlő tárolása<br />
védett helyen és rendezetten történik –<br />
a műhelyben és szállításnál egyaránt<br />
(tartozékként kapható).<br />
Mobilitás.<br />
A nagy kerekeken könnyen mozgathatók.<br />
Még a lépcsőfokokon is könnyen<br />
felhúzhatók.<br />
E = elektronikával/anélkül S = Systainer-rel/anélkül<br />
Modell E S Felszereltség/szállítási terjedelem Cikkszám<br />
CTL 44 E • – 1 db szűrőzsák, elszívótömlő Ø 27 x 3,5 m-AS, tolókeret, Kábel-feltekercselés, tartály-/porzsák<br />
térfogat 44/42 l, kartonban<br />
583307<br />
CTL 44 LE • – 1 db szűrőzsák, elszívótömlő Ø 27 x 3,5 m-AS, tolókeret, Kábel-feltekercselés, LE-sűrített levegő<br />
csatlakoztatással, bevezetett levegő-bekapcsoló automatikával a <strong>Festool</strong> IAS 2-sűrített levegővel működő<br />
szerszámokhoz és idegen gyártmányokhoz, tartály-/porzsák térfogat 44/42 l, kartonban<br />
583330<br />
CTL 55 E • – 1 db szűrőzsák, elszívótömlő Ø 27 x 3,5 m-AS, tolókeret, Kábel-feltekercselés, tartály-/porzsák térfogat 55/50 l, kartonban 583310<br />
CTM 44 E • – 1 db szűrőzsák behelyezve, elszívótömlő Ø 27 x 3,5 m-AS, zárófedél és szívócsonk, tolókeret,<br />
Kábel-feltekercselés, az M porosztályhoz való engedély, tartály-/porzsák térfogat 44/42 l, kartonban<br />
583308<br />
CTM 44 LE • – 1 db szűrőzsák behelyezve, elszívótömlő Ø 27 x 3,5 m-AS, zárófedél és szívócsonk, tolókeret,<br />
Kábel-feltekercselés, LE-sűrített levegő csatlakoztatással, bevezetett levegő-bekapcsoló automatikával<br />
a <strong>Festool</strong> IAS 2-sűrített levegővel működő szerszámokhoz és idegen gyártmányokhoz, az M porosztályhoz<br />
való engedély, tartály-/porzsák térfogat 44/42 l, kartonban<br />
583313<br />
CTM 55 E • – 1 db szűrőzsák behelyezve, elszívótömlő Ø 27 x 3,5 m-AS, zárófedél és szívócsonk, tolókeret,<br />
Kábel-feltekercselés, az M porosztályhoz való engedély, tartály-/porzsák térfogat 55/50 l, kartonban<br />
583311<br />
A műszaki adatokat lásd a 267. oldalon A tartozékokat lásd a(z) 280. oldalon
CT 44/55 – mindazoknak, akik többet akarnak.<br />
Kiváló értékek. Mindig elég a levegő. Szűrő csere? Nem probléma!<br />
A CTM elszívómobilok teljesítik a különleges<br />
biztonsági előírások feltételeit. M-kategóriás<br />
besorolással rendelkeznek, tehát használhatók<br />
az egészséget veszélyeztető, > 0,1 mg/m 3<br />
MAK-értékű porok, valamint a faporok<br />
elszívására.<br />
Gyors rögzítés. Adagolható teljesítmény. Nagyfokú gazdaságosság.<br />
A gépet vagy a tartozékokat tartalmazó<br />
SYSTAINER rákapcsolható az elszívómobilra,<br />
így mindkét keze szabadon marad a munkához<br />
és a kényelmes szállításhoz.<br />
A CTM készülékeket FlowDetect rendszerrel<br />
láttuk el annak érdekében, hogy a munka<br />
folyamán mindig biztosított legyen a jó elszívás.<br />
Az elektronika ellenőrzi az elszívó térfogatáram-<br />
lását. Hanggal jelzi, ha a legkisebb<br />
levegősebesség szintje 20 m/msp. alá kerül.<br />
A nagy szívóteljesítmény nem mindig jelent<br />
előnyt, mert a sík felületeken végzett csiszolásnál<br />
a csiszológép jobban „rászívja” magát a felületre<br />
és így már nem lehet biztonságosan irányítani.<br />
Az elszívóerő szabályzással megelőzhetjük ezt<br />
a hatást.<br />
100 %<br />
80 %<br />
60 %<br />
40 %<br />
20 %<br />
0 %<br />
95 %<br />
<strong>Elszívás</strong> | CT 44/55 elszívómobil<br />
A főszűrő cseréje kellemetlen feladat lehet.<br />
De csak akkor, ha nem <strong>Festool</strong> elszívómobillal<br />
dolgozunk. Ezeknél a készülékeknél a főszűrő<br />
cseréje könnyen és kényelmesen, szerszám<br />
nélkül történik. A főszűrő cseréjéhez az elszívófej<br />
nyitott helyzetben rögzíthető.<br />
A szűrőzsák/tartály térfogat kihasználása %-ban<br />
<strong>Festool</strong> CT<br />
70 %<br />
63 %<br />
50 %<br />
A laposszűrőnek és a tartály ésszerű<br />
kialakításának köszönhetően nem nyúlnak<br />
be szűrőelemek vagy egyéb szerkezetrészek<br />
az elszívómobilok tartályába. Így a szűrőzsák<br />
és a tartály térfogata csaknem 100 %-ig<br />
kihasználható.<br />
A versenytárs<br />
Forrás: <strong>Festool</strong> kísérleti műhely<br />
B versenytárs<br />
C versenytárs<br />
www.festool.hu<br />
275<br />
01<br />
02<br />
03<br />
04<br />
05<br />
06<br />
07<br />
08<br />
09<br />
10<br />
11<br />
12<br />
13<br />
14<br />
15<br />
16<br />
17
276<br />
<strong>Elszívás</strong> | Speciális elszívók<br />
Három specialista minden egyéb elszíváshoz.<br />
Mindegy, hogy az ipar és a szakipar speciális alkalmazásainak egészségre káros, rákkeltő vagy akár robbanásveszélyes porairól van szó –<br />
a <strong>Festool</strong> rendelkezik a megfelelő elszívókészülékkel. Itt egyértelműen az egészségvédelem a legfontosabb szempont.<br />
SRM 45 és SRM 45 PLANEX speciális porszívók – A változatok<br />
E = elektronikával/anélkül S = Systainer-rel/anélkül<br />
Modell E S Felszereltség/szállítási terjedelem Cikkszám<br />
SRM 45 LE-EC • – sűrített levegő csatlakozás táplevegő kapcsolóautomatikával, 1 db szűrőzsák, elszívótömlő Ø 27 x 3,5 m-AS,<br />
az M porosztályhoz való engedély, kartonban<br />
583288<br />
SRM 45 E-PLANEX • – Porgyűjtő zsák, Ø 36 x 3,5 m szívótömlő – AS/LHS 225 PLANEX speciális karmantyúval, PLANEX<br />
szerszámtartó, PLANEX hosszúszárú falcsiszolóhoz, az M porosztályhoz való engedély, kartonban<br />
583057<br />
A műszaki adatokat lásd a 268. oldalon A tartozékokat lásd a(z) 280. oldalon<br />
SRM 45<br />
Tartós üzemben is kiváló, erős elszívó.<br />
Ez az ipari elszívókészülék ideális az M kategóriába tartozó, az egészséget<br />
veszélyeztető porok elszívására tartós üzemeltetés mellett. Az EC-motor<br />
gondoskodik a lehető leghosszabb élettartamról – még a kemény<br />
körülmények között folytatott tartós üzemeltetés esetén is. Képes<br />
telepített készülékként folytatott üzemelésre a fémből, műanyagból és<br />
a kerámiából készült munkadarabok, valamint a fa- és a lakkozott felületek<br />
megmunkálásánál. Az antisztatizáló felszerelés megakadályozza<br />
a sztatikus feltöltődést és a változtatható, fokozatmentes szívóerő<br />
szabályozás lehetővé teszi az elszívóerő optimális beállítását<br />
a munkadarabnak megfelelően.<br />
Az SRM 45 LE-EC sűrített levegős szerszámokkal is üzemeltethető.<br />
SRM 45 E-PLANEX<br />
Az elszívás specialistája minden feladathoz.<br />
A kivételesen nagy teljesítményű SRM 45 E PLANEX speciális elszívó<br />
optimális módon elszívja a PLANEX LHS 225 hosszúszárú falcsiszolónál<br />
keletkező nagy mennyiségű port. A folyamatosan magas elszívási<br />
teljesítményről a kétfokozatú turbina, a fokozatmentes szívóerő szabályozás<br />
és a főszűrő automatikus szűrőletisztító rendszere gondoskodik.<br />
Ez a rendszer szabályos időközökben megtisztítja a főszűrőt, anélkül,<br />
hogy a munkát félbe kellene szakítani. Ezáltal az elszívókészülék kiválóan<br />
használható nagy felületek megmunkálásánál és nagy mennyiségű glett<br />
csiszolásnál keletkező por, valamint a finom porok – mint pl. a gipszporok –<br />
elszívásához.<br />
A PLANEX SRM 45 E elszívó rendelkezik az M-porosztályba sorolt porok<br />
elszívására vonatkozó engedéllyel. De a műhelyben és a szereléseken<br />
adódó takarítási munkákra is megfelel.
SRM 70 és SRH 45 speciális porszívók – A változatok<br />
<strong>Elszívás</strong> | Speciális elszívók<br />
E = elektronikával/anélkül S = Systainer-rel/anélkül<br />
Modell E S Felszereltség/szállítási terjedelem Cikkszám<br />
SRM 70 LE-EC/B1 • – sűrített levegő csatlakozás táplevegő kapcsolóautomatikával, 1 db szűrőzsák, elszívótömlő Ø 27 x 3,5 m-AS,<br />
tartály-/porzsák térfogat 70/40 l, az M porosztályhoz való engedély, az 22. zónába tartozó St1,St2 és St3<br />
kategóriás éghető és robbanásveszélyes porokhoz, megfelel az ATEX irányvonalnak, kartonban<br />
583289<br />
SRH 45 E • – 1 db szűrőzsák, elszívótömlő Ø 27 x 3,5 m-AS, H porosztályhoz való engedély rákkeltő porokhoz, kartonban 583287<br />
A műszaki adatokat lásd a 268/269. oldalon<br />
SRM 70<br />
Optimális biztonságot nyújtó, különleges készülék.<br />
Számos poranyag rendelkezik robbanásveszélyes vagy éghető besorolással,<br />
melyek eltávolításához speciális felszereléssel rendelkező elszívókészülékekre<br />
van szükség. Idetartoznak pl. az alumínium- és a papírporok,<br />
a korom részecskék, a porlakkok, valamint az üveg- és a szénszálerősítésű<br />
műanyag-porok. Az SRM 70 LE-EC biztonságosan elszívja őket – hosszú<br />
éveken keresztül, erről a hosszú élettartamú EC-Motor gondoskodik. Csak<br />
a speciális elszívó és sűrített levegős szerszám helyes társítása garantálja<br />
a szükséges biztonságot.<br />
Az SRM 70 LE-EC megfelel a 22. zónával kapcsolatos ATEX-irányvonalnak<br />
(EG 94/9/EC) és rendelkezik az L és az M kategóriába sorolt, valamint<br />
az St1, St2 és St3 robbanásveszélyes kategóriákba sorolt porok elszívására<br />
vonatkozó engedéllyel. Az optimális szívóerő szabályozással a szívóerő<br />
beállítható a munkadarabnak megfelelően.<br />
SRH 45<br />
Speciális elszívó az egészségvédelemhez.<br />
Az SRH 45 a 99,995 % kiszűrési teljesítménnyel rendelkező szűrőnek<br />
köszönhetően a lehető legnagyobb védettséget biztosítja a rákkeltő- és<br />
a betegséget előidéző poroknál.<br />
Az azbeszt szanálási munkáknál, a kőgyapottal szigetelt tetők szanálásánál<br />
és a veszélyes favédő anyagokkal impregnált fafelületek megmunkálásánál<br />
az SRH 45 a megfelelő készülék Ez a speciális elszívó is rendelkezik<br />
fokozatmentes szívóerő szabályozással.<br />
A tartozékokat lásd a(z) 280. oldalon<br />
www.festool.hu<br />
277<br />
01<br />
02<br />
03<br />
04<br />
05<br />
06<br />
07<br />
08<br />
09<br />
10<br />
11<br />
12<br />
13<br />
14<br />
15<br />
16<br />
17
278<br />
<strong>Elszívás</strong> | CT tömlőtartó<br />
Minden rendben.<br />
Nagyobb biztonság.<br />
Nem fenyeget a botladozás veszélye<br />
a szállításnál, mert a tömlő és<br />
a hálózati kábel biztonságosan<br />
van tárolva.<br />
Átgondolt szállítási rendszer.<br />
A Sys-Dock segítségével rögzíthetők<br />
a <strong>Festool</strong> Systainer-ek, mint ahogy<br />
már megszokta.<br />
Robosztus anyag.<br />
A tömlőtartó ütés- és karcolásálló,<br />
mert kiváló minőségű ABS<br />
műanyagból készült.<br />
A tömlőtartóval rendelkező elszívómobilok<br />
számos előnyt nyújtanak: az elszívótömlő mindig<br />
tisztán és rendezetten el van helyezve. Ez fokozza<br />
a biztonságot a szállításnál és egyidejűleg kíméli<br />
az anyagot és az Ön idegeit. Ezen túlmenően<br />
jelentős helymegtakarítást is jelent. A tömlőtartó<br />
a CT 44 és 55 elszívómobiloknál tartozékként,<br />
a CT 22 és a 33 elszívómobiloknál pedig<br />
tartozékként kapható.<br />
A <strong>Festool</strong> tömlőtartó rendet és tisztaságot teremt a műhelyben és nagyobb biztonságot jelent a külső<br />
helyszíneken.<br />
A tömlőtartónak köszönhetően a szállításnál az egyik<br />
keze mindig szabadon marad.<br />
A munka befejeztével egyszerűen tekercselje fel a kábelt<br />
a tömlőtartóba – és kész.<br />
Hosszabb élettartam.<br />
A tömlő és a kábel kímélve van:<br />
nem húzzuk a padlón, nincs<br />
véletlen megrongálódás.<br />
Szerelés szerszám nélkül.<br />
Stabil tolózár rögzíti a tömlőtartót<br />
a CT elszívómobilon.<br />
Tiszta tárolás.<br />
A műhely és a gépjármű mindig rendes és<br />
gondozott benyomást kelt.<br />
A hálózati kábelt és tömlőt rendezetten tároljuk –<br />
tisztán és biztonságosan.<br />
Itt minden összeillik: a SYSTAINER az elszívómobilon<br />
lévő tömlőtartóra ...<br />
CT tömlőtartó E = elektronikával/anélkül S = Systainer-rel/anélkül<br />
Modell E S Felszereltség/szállítási terjedelem Cikkszám<br />
Tömlőtartó CT-SG – – CT/CTL/CTM 11, 22, 33, 44, 55-höz, az elszívótömlő és a hálózati kábel tárolására, a megfelelő tömlő<br />
méretek: plug it-tömlő D 22 x 3,5 m / D 27 x 3,5 m / D 27 x 5 m / D 36 x 3,5 m / D 50 x 2,5 m / IAS 2-3500 AS,<br />
Méret (h x sz x m) 530 x 360 x 110 mm, kartonban<br />
494388
A CT-modellek nem is lennének <strong>Festool</strong> elszívó-<br />
mobilok, ha nem rendelkeznének ésszerű,<br />
átgondolt tartozékokkal: az elszívókartól kezdve<br />
a plug it-elszívótömlőn keresztül egészen<br />
a legkülönfélébb alkalmazásokat szolgáló,<br />
speciálisan összeállított tisztítókészletekig.<br />
Minden egyes tartozék tökéletesen illeszkedik<br />
a rendszerhez és időt és pénzt takarít meg<br />
Önnek – vagy pedig megkönnyíti a munkáját.<br />
Fáradságmentes munkavégzés. Nincs többé kábelerdő.<br />
Hosszabb élettartam. Gyakoribb használat. A finom- és a legfinomabb porokhoz. Hosszú ideig használható.<br />
A kivételesen szilárd, 3-rétegű poliészter<br />
anyagból készült Longlife szűrőzsák rendkívül<br />
hosszú élettartamú. Egyszerűen kiüríthető<br />
és ezt követően ismételten újra használható –<br />
ezáltal költséget takarít meg Önnek.<br />
A stabil CT elszívókar univerzálisan használható<br />
valamennyi CT 22-55 <strong>Festool</strong> elszívómobilhoz.<br />
A tömlőt felülről vezeti a munkafelületre,<br />
így az nem érinti, ill. nem rongálja meg<br />
a munkadarabot.<br />
A SELFCLEAN szűrőzsáknál nem rakódik le<br />
a finom por a szűrőzsák belsejében, mert<br />
a rugalmas poliészter-anyag összehajtódik<br />
a kikapcsoláskor – és lerázza a finom port.<br />
Nem tömődik el az elszívott portól, ami<br />
a szűrőzsák szétrepedéséhez vezetne<br />
(csak a CT 26/36 típusoknál).<br />
<strong>Elszívás</strong> | Tartozékok<br />
A plug it-elszívótömlőnél a hálózati kábel az<br />
elszívótömlőbe van beépítve. A speciális plug<br />
it-csatlakozás ezen túlmenően lehetővé teszi<br />
a gépek gyors cseréjét – egyszerűen és<br />
időtakarékosan.<br />
A Longlife főszűrő egyedülálló, M-alakú redői<br />
megakadályozzák a szűrő gyors eltömődését,<br />
a szűrő tisztító/lerázó berendezés garantálja<br />
a szűrők tökéletes letisztítását.<br />
(nem alkalmazható a CT 26/36 típusokhoz).<br />
www.festool.hu<br />
279<br />
01<br />
02<br />
03<br />
04<br />
05<br />
06<br />
07<br />
08<br />
09<br />
10<br />
11<br />
12<br />
13<br />
14<br />
15<br />
16<br />
17
280<br />
<strong>Elszívás</strong> | A rendszer áttekintése és a tartozékok<br />
CTL MINI / MIDI elszívómobilok<br />
plug it-elszívótömlő Elszívótömlő AS Elszívótömlő nem-AS<br />
Kézi csövek Ø 36 mm<br />
Padló szívófej-Ø 36 mm<br />
Szívófej-Ø 36 mm<br />
A részletes rendelési adatokat a 281. oldaltól találja AS = antisztatikus<br />
CTL/CTM elszívómobilok<br />
Y-elágazó elzáróval<br />
Forgócsonk AS Forgócsonk nem-AS<br />
Csatlakozó karmantyú Ø 27 mm Csatlakozó karmantyú Ø 36 mm<br />
Speciális elszívók<br />
Összekötő karmantyú<br />
Csatlakozó karmantyú Ø 50 mm<br />
Hosszabbító csövek Ø 36 mm Adapter Ø 50 mm-ről Ø 36 mm-re Hosszabbító csövek Ø 50 mm<br />
Padló szívófej-Ø 50 mm<br />
Szívófej-Ø 50 mm<br />
ELSzíVóKéSzüLéKEK<br />
KEFéK éS SzíVóFEjEK CSöVEK KARMANTyú ELSzíVóTöMLőK FORGóCSONK<br />
y-ELÁGAzó
<strong>Elszívás</strong>| Tartozékok<br />
Tisztító készletek Megnevezés és felhasználási területek Típus Cikkszám<br />
Szívófej-tisztítókészlet<br />
lapos szívófej D 36 FH-210, kárpittisztító D 36 PD,<br />
szívóecset D 36 SP D 27 / D 36 D-RS 492392<br />
Standard tisztítókészlet<br />
hajlított szívócső D 36 HR-K, 3 db hosszabbító cső D 36 VR-K,<br />
4 db-os szívófej D 36 BD270, lapos szívófej D 36 FD-210,<br />
kárpittisztító D 36 PD D 27 / D 36 S-RS 492389<br />
Profi tisztítókészlet<br />
hajlított szívócső D 36 HR-M, 3-részes hosszabbító cső,<br />
saválló acél D 36 VR-M3x, átváltható szívófej D 36 TD,<br />
lapos szívófej D 36 FD-210 D 27 / D 36 P-RS 492390<br />
Kompakt tisztító készlet<br />
Systainerben (SYS1), összetevői: hajlított kézi cső D 36 HR-K,<br />
3 db hosszabítócső D 36 VR-K, négy részből álló padló szívófej<br />
D 36 BD270, rés-szívófej (D 36 SD), párna-szívófej (D 36 PD) D 27/D 36 K-RS-Plus 456736<br />
Tisztítókészlet kézmuvesek részére<br />
antisztatikus elszívótömlő D 36x3,5m-AS, hajlított kézi cső<br />
D 36 HR-M, 3 hosszabbító cső D 36 VR-M, szőnyeg szívófej<br />
D 36 TD, rés szívófej D 36 FD, párna szívófej D 36 PD, elszívó<br />
ecset D 36 SP D 36 HW-RS-Plus 454766<br />
Tisztítókészlet műhelyek részére<br />
antisztatikus elszívótömlő D 36 x 3,5m-AS, hajlított kézi cső D 36<br />
HR-M, 3 hosszabbító cső D 36 VR-M, padló szívófej D 36 BD370 D 36 WB-RS-Plus 454767<br />
Univerzális tisztítókészlet<br />
(Sys 4) Systainerben, összetevői: elszívótömlő D 36x3,5m,<br />
hajlított kézi cső D 36 HR-K, 3 db hosszabbító cső D 36 VR-K D 36 UNI-RS-Plus 454769<br />
Tisztítókészlet durva szennyeződéshez<br />
kartonban, összetevői: D 50 x 2,5m elszívócső,<br />
2 db D50VR-K hosszabbító cső, D 50 BD370 padlószívófej D 50 GS-RS 454770<br />
Tisztítókészlet renováláshoz<br />
1 db hajlított cső D 36 HR-M, 3 db toldócső D 36 VR-M,<br />
1 db szőnyegfúvóka D 36 TD, 1 db fugafúvóka D 36 FD,<br />
1 bélésfúvóka D 36 SP D 36 RS-M-Plus 491804<br />
Padló-tisztítókészlet<br />
1 db hajlított cső D 36 HR-M, 3 db toldócső D 36 VR-M,<br />
1 db padló szívófej D 36 BD 370 D 36 BD 370-RS-Plus 491965<br />
www.festool.hu<br />
281<br />
01<br />
02<br />
03<br />
04<br />
05<br />
06<br />
07<br />
08<br />
09<br />
10<br />
11<br />
12<br />
13<br />
14<br />
15<br />
16<br />
17
282<br />
<strong>Elszívás</strong> | Tartozékok<br />
Tisztító készletek Megnevezés és felhasználási területek Típus Cikkszám<br />
Tartozéktároló-készlet, szívófejek<br />
CT/CTL/CTM 26/36-hoz<br />
Tartozéktároló szívófejekhez, lapos szívófej D 36 FH-210,<br />
kárpittisztító D 36 PD, szívóecset D 36 SP Set ZBA-D CT26/36 496369<br />
Tartozéktároló, szívófejek<br />
CT/CTL/CTM 26/36-hoz<br />
1 db D27/36 padló-szívófej és max. 3 szívófej tárolásához ZBA-D CT26/36 496373<br />
Tartozéktároló, szívófejek és csövek számára<br />
CT/CTL/CTM 26/36-hoz<br />
egy D27/36 tisztító készlet elhelyezésére ZBA-D/R CT26/36 496370<br />
Elszívócső, antisztatikus Megnevezés és felhasználási területek Típus Cikkszám<br />
D 22 antisztatikus elszívótömlő<br />
forgócsonkkal és csatlakozó karmantyúval, nagyfokú rugalmasság:<br />
optimális PS/LS/ETS/RTS/DTS/RS300/DX-hez, hőálló (+70°C)-ig<br />
Elvezető ellenállás (DIN IEC 312) < 10 MΩ, Átmérő 22 mm, Hossz 3,5 m D 22x3,5m-AS 456745<br />
Elszívótömlő (D 27) antisztatikus<br />
forgáskiegyenlítővel és csatlakozó karmantyúval, hőálló (+70°C)-ig<br />
Elvezető ellenállás (DIN IEC 312) < 10 MΩ, Átmérő 27 mm, Hossz 3,5 m D 27x3,5m-AS 452878<br />
Elvezető ellenállás (DIN IEC 312)
<strong>Elszívás</strong> | Tartozékok<br />
Elszívótömlő Megnevezés és felhasználási területek Típus Cikkszám<br />
Elszívótömlő (D 36)<br />
forgáskiegyenlítővel és csatlakozó karmantyúval, hőálló (+70°C)-ig<br />
Átmérő 36 mm, Hossz 3,5 m D 36x3,5m 452881<br />
Átmérő 36 mm, Hossz 5 m D 36x5m 452883<br />
Átmérő 36 mm, Hossz 7 m D 36x7m 452885<br />
méteráru (forgócsonk és csatlakozó karmantyú nélkül),<br />
hőálló (+70°C)-ig<br />
Átmérő 36 mm D 36 MW 454157<br />
Elszívótömlő (D 50)<br />
forgáskiegyenlítővel és csatlakozó karmantyúval, hőálló (+70°C)-ig<br />
Átmérő 50 mm, Hossz 2,5 m D 50x2,5m 452887<br />
2 db forgócsonkkal, hőálló (+70°C)-ig<br />
Átmérő 50 mm, Hossz 4 m D 50x4m 452889<br />
méteráru (forgócsonk és csatlakozó karmantyú nélkül),<br />
hőálló (+70°C)-ig<br />
Átmérő 50 mm D 50 MW 454158<br />
plug-it elszívótömlő D 27 Megnevezés és felhasználási területek Típus Cikkszám<br />
plug-it elszívótömlő D 27, antisztatikus<br />
plug-it csatlakozással, antisztatikus<br />
Átmérő 27 mm, Hossz 3,5 m plug it D 27x3,5m-AS 456746<br />
Forgócsonkok Megnevezés és felhasználási területek Típus Cikkszám<br />
Antisztatikus forgócsonk<br />
antisztatikus elszívótömlőhöz (D27)<br />
csőkarmantyú, az elszívókészülék bevezető csőcsonkjára<br />
csatlakozik, külső Ø 58 mm D 27 DAG-AS 452892<br />
antisztatikus elszívótömlőhöz (D36)<br />
csőkarmantyú, az elszívókészülék bevezető csőcsonkjára<br />
csatlakozik, külső Ø 58 mm D 36 DAG-AS 452894<br />
antisztatikus elszívótömlőhöz (D50)<br />
csőkarmantyú, az elszívókészülék bevezető csőcsonkjára<br />
csatlakozik, külső Ø 58 mm D 50 DAG-AS 452896<br />
Sarok-forgócsonk antisztatikus<br />
a D 22 és D 27 antisztatikus elszívótömlőkhöz a CTL MINI<br />
és a CT-MIDI-nél. D 27 DAG/90°- AS 456806<br />
Forgócsonk<br />
elszívócsőhöz D 27<br />
csőkarmantyú, az elszívókészülék bevezető csőcsonkjára<br />
csatlakozik, külső Ø 58 mm D 27 DAG 452891<br />
elszívócsőhöz D 36<br />
csőkarmantyú, az elszívókészülék bevezető csőcsonkjára<br />
csatlakozik, külső Ø 58 mm D 36 DAG 452893<br />
elszívócsőhöz D 50<br />
csőkarmantyú, az elszívókészülék bevezető csőcsonkjára<br />
csatlakozik, külső Ø 58 mm D 50 DAG 452895<br />
Csatlakozó karmantyú, antisztatikus kivitel<br />
D 22-es elszívó tömlőhöz<br />
az elszívóoldali csatlakozáshoz (elektromos szerszám vagy szívófej) D 22 DM-AS 456756<br />
elszívócsőhöz D 27<br />
az elszívóoldali csatlakozáshoz (elektromos szerszám vagy szívófej) D 27 DM-AS 487071<br />
elszívócsőhöz D 36<br />
az elszívóoldali csatlakozáshoz (elektromos szerszám vagy szívófej) D 36 DM-AS 487721<br />
Csatlakozó karmantyú, antisztatikus kivitel<br />
elszívócsőhöz D 36<br />
PLANEX hosszúszárú falcsiszolóhoz<br />
az elszívóoldali csatlakozáshoz (elektromos szerszám vagy szívófej) D 36 DM-AS-LHS 225 495013<br />
Elszívó adapter D 50/D 36 AA 452897<br />
www.festool.hu<br />
283<br />
01<br />
02<br />
03<br />
04<br />
05<br />
06<br />
07<br />
08<br />
09<br />
10<br />
11<br />
12<br />
13<br />
14<br />
15<br />
16<br />
17
284<br />
<strong>Elszívás</strong> | Tartozékok<br />
Forgócsonkok Megnevezés és felhasználási területek Típus Cikkszám<br />
Cső sz. Megnevezés és felhasználási területek Típus Cikkszám<br />
Kézi cső<br />
nemesacél, hajlított, használható a D27-hez és a D36-hoz D 36 HR-M 452900<br />
<br />
Y-elágazó elzáródarabbal antisztatikus<br />
a D 50/D 36/D 27 típusokhoz<br />
záróelemmel, két elszívótömlő csatlakoztatására, egészségre<br />
káros porokhoz engedéllyel rendelkező elszívóknál az egyidejű<br />
üzem nem megengedett D 50 SV-AS/D 50 V 452898<br />
Elzáródarab<br />
a beömlő csonk elzárásához CT/CTL 11, CT/CTL 22, CT/CTL 33,<br />
CT/CTL 44, CT/CTL 55 átalakítása után D 50/V 452899<br />
Összekötő karmantyú antisztatikus<br />
D 50 / D 36 / D 27 elszívótömlők összekötéséhez, D 27/D 36-os<br />
tömlőknél az egyik tömlő csatlakozó karmantyúját D 36/D 27-es<br />
forgócsonkra kell kicserélni D 50/D 50 VM-AS 493047<br />
Kézi cső<br />
polipropilén (PP), hajlított, levegőszabályozó tolattyúval az<br />
elszívóerő szabályozására, használható a D27-hez és a D36-hoz D 36 HR-K 452901<br />
Hosszabbítócső<br />
nemesacél, 3-részes, használható a D27-hez és a D36-hoz<br />
Hossz 950 mm D 36 VR-M 3x 452902<br />
Hosszabbítócső<br />
polipropilén (PP), 3-részes, használható a D27-hez és a D36-hoz<br />
Hossz 950 mm D 36 VR-K 3x 452903<br />
Hosszabbítócső<br />
eloxált alumínium, 1-darabos, használható a D50-hez<br />
Hossz 1100 mm D 50 VR-M 447599<br />
Hosszabbítócső<br />
műanyag, 2-részes, használható a D50-hez<br />
Hossz 970 mm D 50 VR-K 2x 440412<br />
Padló fúvókák sz. Megnevezés és felhasználási területek Típus Cikkszám<br />
Padló szívófej<br />
ipari kivitel, alumínium, két görgővel és 2 db kefebetéttel,<br />
használható a D27-hez és a D36-hoz<br />
Szélesség 370 mm<br />
Padló szívófej<br />
ipari kivitel, alumínium, két görgővel és 2 db kefebetéttel,<br />
használható a D50-hez<br />
D 36 BD 370 452908<br />
Szélesség 450 mm<br />
Padló szívófej<br />
műanyag, két görgővel és 2 db kefebetéttel,<br />
használható a D27-hez és a D36-hoz<br />
D 50 BD 450 452910<br />
Szélesség 300 mm<br />
Padló szívófej<br />
műanyag, két görgővel és 2 db kefebetéttel,<br />
használható a D50-hez<br />
D 36 BD 300 452907<br />
Szélesség 370 mm<br />
Padló szívófej<br />
négyrészes, 3 db műanyag cserebetéttel (kefék, gumiszalag,<br />
szőnyeg), használható a D27-hez és a D36-hoz<br />
D 50 BD 370 452909<br />
Szélesség 270 mm D 36 BD 270 452906<br />
Szőnyeg-szívófej<br />
siklótalppal, átkapcsolható textil bevonathoz és kemény<br />
alapokhoz, használható a D27-hez és a D36-hoz<br />
Turbina-kombi szívókefe<br />
textilbevonathoz/kemény padlóhoz, 4 görgővel, a hengeres kefét<br />
a beszívott levegő hajtja, használható a D27-hez és a D36-hoz<br />
D 36 TD 452911<br />
Szélesség 270 mm D 36 TKB 450644
<strong>Elszívás</strong> | Tartozékok<br />
Speciális szívófejek/kefék sz. Megnevezés és felhasználási területek Típus Cikkszám<br />
<br />
<br />
<br />
Rés szívófej<br />
Műanyag, használható a D27-hez és a D36-hoz<br />
Hossz 300 mm D 36 FD-300 452904<br />
műanyag, használható a D27-hez és a D36-hoz<br />
Hossz 210 mm D 36 FD-210 492391<br />
Rés szívófej<br />
Műanyag, használható a D50-hez<br />
Hossz 200 mm D 50 FD 452912<br />
Elszívó ecset<br />
Műanyag<br />
Átmérő 70 mm D 36 SP 440404<br />
Műanyag, használható a D50-hez<br />
Átmérő 85 mm D 50 SP 440419<br />
Párna-szívófej<br />
műanyag, kefebetéttel, használható a D27-hez és a D36-hoz<br />
Szélesség 120 mm D 36 PD 440406<br />
Univerzális kefe-szívófej<br />
műanyag, kefebetét 120 x 40mm, használható a D27-hez és a D36-hoz D 36 UBD 440403<br />
<br />
<br />
Ferde csöves fúvóka<br />
gumi, használható a D27-hez és a D36-hoz<br />
Hossz 190 mm, Átmérő 40 mm D 36 SRD 411810<br />
Lapos fúvóka<br />
speciális gumi, olajálló, használható a D27-hez és a D36-hoz<br />
Szélesség 100 mm D 36 FDG<br />
CT-tartozék sz. Megnevezés és felhasználási területek Típus Cikkszám<br />
440408<br />
Tömlőtartó<br />
CT/CTL/CTM 11, 22, 33, 44, 55-höz<br />
az elszívótömlő és a hálózati kábel tárolására, a megfelelő tömlő<br />
méretek: plug it-tömlő D 22 x 3,5 m / D 27 x 3,5 m / D 27 x 5 m /<br />
D 36 x 3,5 m / D 50 x 2,5 m / IAS 2-3500 AS<br />
Méret (h x sz x m) 530 x 360 x 110 mm CT-SG 494388<br />
Szerszámtartó<br />
CT/CTL/CTM 11, 22, 33, 44, 55-höz<br />
PLANEX hosszúszárú falcsiszolóhoz WHR/CT-LHS 225 495017<br />
Szerszámtartó<br />
CT/CTL/CTM 26/36-hoz<br />
csiszológép-szerszámtartó kiváló minőségű nemesacélból, egy<br />
elektromos vagy sűrített levegős szerszám biztonságos és<br />
ergonomikus tárolásához WHR-CT 26/36 496122<br />
Szikraoltó az elszívókészülékhez<br />
CT/CTL/CTM 11, 22, 26, 33, 36, 44, 55 típushoz D 50 FL 484733<br />
Tolókeret<br />
CT/CTL/CTM 11, 22, 33, 44, 55-höz SB-CT 452921<br />
Tolókeret<br />
CT/CTL/CTM 26/36-hoz<br />
ZBA-D CT26/36 elszívófej-tartóval SB-CT 26/36 495802<br />
<br />
Csőtartó kampó<br />
CT/CTL/CTM 11, 22, 33, 44, 55-höz<br />
az elszívótömlő feltekercseléséhez SH-CT 452998<br />
Csőtartó<br />
CT/CTL/CTM 11, 22, 26, 33, 36, 44, 55 típushoz<br />
kiküszöböli a földön heverő tömlőkön való botladozást SHR-CT/SR 487072<br />
Szenny-tartály<br />
CT/CTL/CTM 22-höz<br />
folyadékkal átitatott durva szennyeződés felszívására<br />
(pl. fémforgács + hűtőfolyadék) SBH-CT 22 452925<br />
CT/CTL/CTM 33-hoz<br />
folyadékkal átitatott durva szennyeződés felszívására<br />
(pl. fémforgács + hűtőfolyadék) SBH-CT 33 452926<br />
www.festool.hu<br />
285<br />
01<br />
02<br />
03<br />
04<br />
05<br />
06<br />
07<br />
08<br />
09<br />
10<br />
11<br />
12<br />
13<br />
14<br />
15<br />
16<br />
17
286<br />
<strong>Elszívás</strong> | Tartozékok<br />
CT-tartozék sz. Megnevezés és felhasználási területek Típus Cikkszám<br />
CT-elszívókar<br />
CTL 44, CTM 44, CTL 55, CTM 55-höz<br />
tolókeret nélkül, csőkészlet toldalékokkal<br />
Hossz 2119 mm, Szélesség 1136 mm CT-ASA 492452<br />
CTL 22, CTM 22, CTL 33, CTM 33-hoz<br />
SB-CT tolókerettel, csőkészlet toldalékokkal<br />
Hossz 2119 mm, Szélesség 1136 mm CT-ASA/SB 492767<br />
CT-elszívókar<br />
CT/CTL/CTM 26/36-hoz<br />
SB-CT 26/36 tolókerettel, csőkészlet toldalékokkal CT-ASA CT 26/36/SB 496372<br />
Szerszámtartó<br />
CT-ASA, CT-ASA/SB-hez<br />
2 elektromos vagy sűrített levegős szerszám biztos és<br />
ergonómikus felakasztásához WHR/CT-ASA 493558<br />
Kapcsoló készlet<br />
CT/CTL/CTM 26/36-hoz<br />
CT elszívómobil összekötéséhez az energiaellátó függő tápfejjel,<br />
ill. elszívókarral, nem LE-kivitelű elszívómobil szükséges Modul-EAA CT26/36 496143<br />
<br />
Modul csatlakozóaljzat<br />
CT/CTL/CTM 26/36-hoz<br />
Csatlakozóaljzat szünetmentes árammal Modul-SD CT 26/36 496142<br />
Modul csatlakozóaljzat, E/A<br />
CT/CTL/CTM 26/36-hoz<br />
csatlakozóaljzat kapcsolóautomatikával SD E/A CT 26/36 modul 496405<br />
CT tartozékok, sűrített levegős szerszámokhoz sz. Megnevezés és felhasználási területek Típus Cikkszám<br />
Sűrített levegős modul<br />
a CT elszívómobilok átalakításához E kivitelről LE kivitelre,<br />
kiegészítő sűrített levegő be/kikapcsoló automatikával,<br />
CT 11/CT MINI/CT MIDI-hez nem használható<br />
Sűrített levegős modul<br />
CT/CTL/CTM 26/36-hoz<br />
LE-kivitelű elszívómobilok utólagos felszereléséhez, kiegészítő<br />
DLM-CT 452829<br />
sűrített levegő be-/kikapcsoló automatikával<br />
Csatlakozó kúp<br />
adapter speciálisan a következő elszívókhoz:<br />
SRM 312 LE-AS/ SRM 70 LE-EC, alumínium csiszolásakor,<br />
csak IAS 2-csatlakozással IAS 2-A-SR használható<br />
DL CT26/36 496141<br />
Külső-Ø 51/40 mm, Belső-Ø 48/33 mm<br />
Levegőelőkészítő egység<br />
LE-kivitelű CT 22-55 elszívómobilokhoz, összetevői: kondenzvízgyorsleeresztő,<br />
nyomásszabályozó, olajos és olajmentes sűrített<br />
levegő elvezetése a gyorskuplunggal, CT/CTL/CTM 22/33-nál<br />
csak az SB-CT tolókerettel együtt szerelhető, CT 11/CT<br />
IAS 2-AK-B1 489263<br />
MINI/CT MIDI-hez nem használható<br />
Levegőelőkészítő egység<br />
LE kivitelűr CT26/36-hoz<br />
kondenzvíz-gyorsleeresztő, nyomásszabályozó, olajos és<br />
VE-CT 452797<br />
olajmentes sűrítettlevegő-kimenet gyorscsatlakozóval<br />
IAS 2-csatlakozás<br />
SRM 45-höz, SRM 70-hez, CT elszívómobilok<br />
az IAS2-tömlőkhoz való csatlakoztatásra, beépített csatlakozással<br />
táplevegő csatlakoztatására a sűrített levegős csatlakozótömlőn<br />
keresztül, antisztatikus kivitel, EAA-hoz EW/DW<br />
kivitelben, CT 11/CT MINI/CT MIDI-hez nem használható<br />
VE-CT 26/36 495886<br />
kónusz külső átmérő 58 mm<br />
IAS 2-kettős csatlakozás<br />
2 db IAS 2 sűrített levegős szerszám egyidejű<br />
csatlakoztatásához váltakozó üzemmódban<br />
(IAS 2-A-ASA/CT/SRM45/70 (454757) kieg.<br />
csatlakoztatás szükséges)<br />
IAS 2-A-ASA/CT/SRM45/70 454757<br />
kónusz külső átmérő 58 mm IAS 2-DA-CT 454758
<strong>Elszívás</strong> | Tartozékok<br />
SR tartozékok sz. Megnevezés és felhasználási területek Típus Cikkszám<br />
Szerszámtartó<br />
SRM 45 E-PLANEX készülékhez WHR/SRM 45-LHS 225 495155<br />
Tartós előszűrő<br />
FIS szűrőzsák helyett, durva szennyeződés elszívásakor, használható minden<br />
SR elszívóhoz, kivéve SR 15, SRH 204, SRM 312, SRM 45/70, SRH 45 VF-Multi 451230<br />
Szikraoltó az elszívókészülékhez<br />
CT/CTL/CTM 11, 22, 26, 33, 36, 44, 55 típushoz D 50 FL 484733<br />
SR tartozék sűrített levegős szerszámokhoz sz. Megnevezés és felhasználási területek Típus Cikkszám<br />
+<br />
<br />
<br />
<br />
Levegőelőkészítő egység<br />
az SR 300-as gyártási sorozatba tartozó, LE kivitelű<br />
elszívókhoz (beépített sűrített levegő kapcsolóautomatika) VE-SR 300 488090<br />
Levegőelőkészítő egység<br />
az SR 200-as gyártási sorozatba tartozó LE kvitelű elszívókészülékekhez<br />
(beépített sűrített levegő kapcsolóautomatika) VE-SR 200 488525<br />
Levegőelőkészítő egység<br />
SRM 45 LE-EC-hez<br />
a sűrített levegő tisztításához VE-SRM 45 493823<br />
Levegőelőkészítő egység<br />
SRM 70 LE-EC-hez<br />
IAS 2-csatlakozás<br />
adapter az LE kivitelű SR elszívó és az IAS 2 tömlő<br />
csatlakoztatásához, antisztatikus kivitel, beépített<br />
csatlakozó sűrített levegő ellátáshoz<br />
VE-SRM 70 493824<br />
kónusz külső átmérő 58 mm IAS 2-A-SR 488181<br />
Levegőszűrő kazetta<br />
SRM 312-höz (1 db a szállítási terjedelemben), használható:<br />
SR151, SRM152, SR200, SR201, SR202, SR203, SR212,<br />
SRH204, SR301, SR302, SR303<br />
védi a motort az erősen poros levegőben LFC-SR 200 487540<br />
CT szűrők és szűrőzsákok Megnevezés és felhasználási területek Típus Cikkszám<br />
Főszűrő<br />
CT/CTL MINI-hez, CT/CTL MIDI-hez<br />
A csomag tartalma 1 db HF-CT-MINI/MIDI 456790<br />
Főszűrő<br />
CT/CTL/CTM 11, 22, 33, 44, 55-höz<br />
A csomag tartalma 2 db HF-CT /2 452923<br />
Főszűrő<br />
CT/CTL/CTM 26/36-hoz<br />
A csomag tartalma 1 db HF-CT 26/36 496170<br />
CT/CTL/CTM 26/36-hoz<br />
megfelel HEPA 13 osztálynak<br />
A csomag tartalma 1 db HEPA HF-CT 26/36 496171<br />
Nedvesszűrő<br />
CT/CTL MINI-hez, CT/CTL MIDI-hez<br />
A csomag tartalma 1 db NF-CT MINI/MIDI 456805<br />
Nedvesszűrő<br />
CT/CTL/CTM 11, 22, 33, 44, 55-höz<br />
A csomag tartalma 2 db NF-CT /2 452924<br />
Nedvesszűrő<br />
CT/CTL/CTM 26/36-hoz<br />
A csomag tartalma 1 db NF-CT 26/36 496169<br />
Szűrőzsák<br />
CT/CTL MINI-hez<br />
A csomag tartalma 5 db FIS-CT/CTL MINI /5 456772<br />
CT/CTL MINI-hez<br />
A csomag tartalma 20 db FIS-CT/CTL MINI /20 494633<br />
Szűrőzsák<br />
CT/CTL MIDI-hez<br />
A csomag tartalma 5 db FIS-CTL MIDI /5 494105<br />
www.festool.hu<br />
287<br />
01<br />
02<br />
03<br />
04<br />
05<br />
06<br />
07<br />
08<br />
09<br />
10<br />
11<br />
12<br />
13<br />
14<br />
15<br />
16<br />
17
288<br />
<strong>Elszívás</strong> | Tartozékok<br />
CT szűrők és szűrőzsákok sz. Megnevezés és felhasználási területek Típus Cikkszám<br />
+<br />
+<br />
+ +<br />
+ +<br />
Szűrőzsák<br />
CT11, CTL 11-hez<br />
A csomag tartalma 5 db FIS-CT 11 /5 452974<br />
<br />
CT/CTL/CTM 22-höz<br />
A csomag tartalma 5 db FIS-CT/CTL/CTM 22 /5 452970<br />
CT/CTL/CTM 22-höz<br />
A csomag tartalma 20 db FIS-CT/CTL/CTM 22 /20 494631<br />
SELFCLEAN szűrőzsák<br />
CT/CTL/CTM 26-hoz<br />
A csomag tartalma 5 db SC FIS-CT 26/5 496187<br />
Szűrőzsák<br />
CT/CTL/CTM 33-hoz<br />
A csomag tartalma 5 db FIS-CT/CTL/CTM 33 /5 452971<br />
<br />
CT/CTL/CTM 33-hoz<br />
A csomag tartalma 20 db FIS-CT/CTL/CTM 33 /20 494632<br />
SELFCLEAN szűrőzsák<br />
CT/CTL/CTM 36-hoz<br />
A csomag tartalma 5 db SC FIS-CT 36/5 496186<br />
Szűrőzsák<br />
CT/CTL/CTM 44-hez<br />
A csomag tartalma 5 db FIS-CT/CTL/CTM 44 /5 452972<br />
CT/CTL/CTM 55-höz<br />
A csomag tartalma 5 db FIS-CT/CTL/CTM 55 /5 452973<br />
Longlife főszűrő<br />
CT/CTL/CTM 11, 22, 33, 44, 55-höz<br />
csak egészséget nem károsító porok felszívására<br />
használható<br />
A csomag tartalma 2 db Longlife-HF-CT /2 454869<br />
Longlife-szűrőzsák<br />
CT 22, CTL 22, CTM 22-höz<br />
csak egészséget nem károsító porok felszívására<br />
használható<br />
A csomag tartalma 1 db Longlife-FIS-CT 22 456737<br />
Longlife-szűrőzsák<br />
CT/CTL/CTM 26-hoz<br />
nagy szilárdságú, hosszú élettartamú, 3-rétegű poliészterfilcből,<br />
csak egészséget nem károsító porok felszívására<br />
használható<br />
A csomag tartalma 1 db Longlife-FIS-CT 26 496120<br />
Longlife-szűrőzsák<br />
CT/CTL/CTM 33-hoz<br />
csak egészséget nem károsító porok felszívására<br />
használható<br />
A csomag tartalma 1 db Longlife-FIS-CT 33 456738<br />
Longlife-szűrőzsák<br />
CT/CTL/CTM 36-hoz<br />
nagy szilárdságú, hosszú élettartamú, 3-rétegű<br />
poliészter-filcből, csak egészséget nem károsító porok<br />
felszívására használható<br />
A csomag tartalma 1 db Longlife-FIS-CT 36 496121<br />
Longlife-szűrőzsák<br />
CT/CTL/CTM 44-hez<br />
csak egészséget nem károsító porok felszívására<br />
használható<br />
A csomag tartalma 1 db Longlife-FIS-CT 44 456739<br />
CT/CTL/CTM 55-höz<br />
A csomag tartalma 1 db Longlife-FIS-CT 55 456740<br />
Szűrőzsák<br />
CT/CTL/CTM 22-höz<br />
a legfinomabb porok elszívásához, spunbond borítással,<br />
különösen strapabíró<br />
A csomag tartalma 5 db FIS-CT 22 SP VLIES/5 456870<br />
CT/CTL/CTM 22-höz<br />
a legfinomabb porok elszívásához, spunbond borítással,<br />
különösen strapabíró<br />
A csomag tartalma 5 db FIS-CT 33 SP VLIES/5 456871
<strong>Elszívás</strong> | Tartozékok<br />
SR szűrők és szűrőzsákok sz. Megnevezés és felhasználási területek Típus Cikkszám<br />
<br />
<br />
<br />
<br />
Abszolút szűrő BIA minősítéssel<br />
SRM 45 LE-EC, SRM 70 LE-EC-hez<br />
A csomag tartalma 1 db AB-FI SRM 45/70 493826<br />
Abszolút szűrő BIA minősítéssel<br />
SRM 45 E-PLANEX készülékhez<br />
A csomag tartalma 1 db AB-FI SRM 45-LHS 225 495016<br />
Abszolút szűrő BIA minősítéssel<br />
SRH 45 LE-EC-hez<br />
A csomag tartalma 1 db AB-FI SRH 45 493825<br />
Abszolút szűrő BIA minősítéssel<br />
SR5-höz, SR200-hoz, SR201-hez<br />
A csomag tartalma 1 db AB-FI/U 485808<br />
SR151-hez<br />
A csomag tartalma 1 db AB-FI 488461<br />
SR6-hoz, SR12-höz, SR14-hez, SR202-höz, SR212-höz, SR301-hez,<br />
SR302-höz, SR303-hoz (1 db megtalálható a szállítási terjedelemben)<br />
alkalmazási kategóría C/M<br />
A csomag tartalma 1 db AB-FI/C 486241<br />
SRM152-höz, SRM312-höz<br />
alkalmazási kategóría C/M<br />
A csomag tartalma 1 db AB-FI/C 488924<br />
SR5-höz, SR6-hoz, SR12-höz, SR14-hez, SR15-höz<br />
alkalmazási kategóría K1/H<br />
A csomag tartalma 1 db MI-FI/K1 486145<br />
SRH 204-hez<br />
alkalmazási kategóría K1/H<br />
A csomag tartalma 1 db MI-FI/H 489221<br />
SR 12, SR 11 és SR 10-hez<br />
A csomag tartalma 1 db AB-FI/U 485809<br />
Szűrőzsák<br />
SRM 45 LE-EC-hez<br />
A csomag tartalma 5 db FIS-SRM 45 /5 493775<br />
Szűrőzsák<br />
SRM 45 E-PLANEX készülékhez<br />
A csomag tartalma 5 db FIS-SRM 45-LHS 225 /5 495014<br />
Szűrőzsák<br />
SRM 70 LE-EC-hez<br />
A csomag tartalma 5 db FIS-SRM 70 /5 493777<br />
Szűrőzsák<br />
SRH 45 E-hez<br />
A csomag tartalma 5 db FIS-SRH 45 /5 493776<br />
Kétréteges szűrőzsák, BIA-minősítéssel<br />
SR5-höz, SR6-hoz<br />
MAK-értékekkel rendelkező anyagokhoz<br />
A csomag tartalma 5 db FIS-SR 5/6 /5 483143<br />
SR5-höz, SR6-hoz<br />
A csomag tartalma 20 db FIS-SR 5/6 /20 487875<br />
SR12-höz, SR14-hez<br />
MAK-értékekkel rendelkező anyagokhoz<br />
A csomag tartalma 5 db FIS-SR 12/14 /5 483142<br />
SR151-hez, SRM152-höz<br />
A csomag tartalma 5 db FIS-SR 150 /5 488460<br />
SR200-hoz, SR201-hez, SR203-hoz<br />
A csomag tartalma 5 db FIS-SR 200 /5 487070<br />
SR200-hoz, SR201-hez, SR203-hoz<br />
A csomag tartalma 20 db FIS-SR 200 /20 487874<br />
SR301-hez, SR303-hoz, SRM312-höz<br />
A csomag tartalma 5 db FIS-SR 300 /5 487790<br />
SR15-höz, SR12-höz, SR14-hez<br />
MAK-értékekkel rendelkező anyagokhoz és rákkeltő anyagokhoz<br />
GefStoffV35 szerint, BIA-minősítés<br />
A csomag tartalma 5 db FIS-SR 15 /5 483889<br />
SR202-höz, SR212-höz, SRH204-hez, SR200-hoz, SR201-hez, SR203-hoz<br />
A csomag tartalma 5 db FIS-SR 202 /5 487482<br />
SR302-höz, SR301-hez, SR303-hoz, SRM312-höz<br />
A csomag tartalma 5 db FIS-SR 302 /5 488439<br />
SR porgyűjtő zsák Megnevezés és felhasználási területek Típus Cikkszám<br />
Porgyűjtő zsák<br />
SRM 45 E-PLANEX készülékhez<br />
A csomag tartalma 5 db ENS-SRM 45-LHS 225 5X 495015<br />
www.festool.hu<br />
289<br />
01<br />
02<br />
03<br />
04<br />
05<br />
06<br />
07<br />
08<br />
09<br />
10<br />
11<br />
12<br />
13<br />
14<br />
15<br />
16<br />
17
Change language
