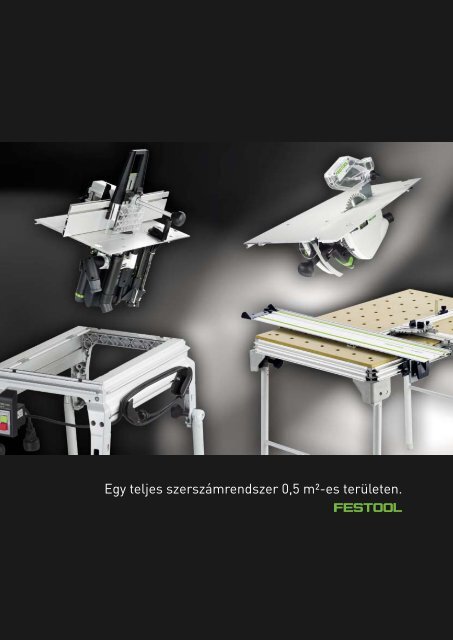

Egy teljes szerszámrendszer 0,5 m²-es területen.
<strong>Féltelepített</strong> <strong>munkavégzés</strong> 05<br />
Alkalmazások áttekintése | 77<br />
Gépek áttekintése | 78<br />
Modulok | 80<br />
CMS-TS, CMS-OF, CMS-PS, CMS-BS<br />
Alapegység | 82<br />
CMS-GE<br />
Készlet | 83<br />
CMS-TS 55 készlet<br />
CMS rendszeráttekintés és tartozékok | 84<br />
Multifunkciós asztal | 86<br />
MFT 3<br />
MFT rendszeráttekintés és tartozékok | 88<br />
A bonyolult munkadarabok elkészítéséhez több műveletre van szükség –<br />
és egy jól felszerelt műhelyre. A <strong>Festool</strong> ezt biztosítja Önnek az<br />
egyedülálló CMS Compact Modul System-el. Sokféle alkalmazásnak kínál<br />
helyet mindössze 0,5 m²-es felületen. A fűrészeléstől kezdve a marásig<br />
minden kivitelezhető – átgondoltan és rugalmasan. Ideális kiegészítő vagy<br />
rugalmas egyedi megoldás a független munkahelyként rendelkezésre álló<br />
MFT 3 multifunkciós asztal.<br />
www.festool.hu<br />
75<br />
01<br />
02<br />
03<br />
04<br />
05<br />
06<br />
07<br />
08<br />
09<br />
10<br />
11<br />
12<br />
13<br />
14<br />
15<br />
16<br />
17
76<br />
<strong>Féltelepített</strong> <strong>munkavégzés</strong><br />
A CMS Compact Modul System CMS – rendkívül sokoldalú.<br />
Egy szekrény vagy egy asztal elkészítéséhez<br />
nem elég a tudás és az ügyesség, a megfelelő<br />
szerszámra is szükség van.<br />
A Compact Modul System célja, hogy ne legyen<br />
többé tele a műhely a különböző, szétszórt<br />
gépekkel. Az átgondolt moduláris rendszerben<br />
egy alapegységgel és az egyes munkamodulok-<br />
kal számos különböző feladat végrehajtható.<br />
Egyszerűbb és könyebb le- és felszerelés,<br />
ezáltal a CMS modulok gyorsabb cseréje.<br />
A rendszer<br />
Az alapegység a Compact Modul System<br />
bázisa. Valamennyi modul alkalmazásához<br />
megfelelő, stabil keret.<br />
A szúrófűrésszel és a körfűrésszel való fűrésze-<br />
lés éppúgy lehetséges, mint a marás vagy<br />
a csiszolás. A rendszer olyannyira egyszerű és<br />
rugalmas, hogy kevés ráfordítással kis helyen<br />
egy teljes műhelyfelszerelést nyerünk.<br />
A Basis Modul A-val és a megfelelő maróval sokféle<br />
alakzat marható egyszerűen és gyorsan.<br />
Áttekintés az előnyökről.<br />
• Különböző modulok az összes alkalmazáshoz<br />
• A szerszámok gyors cseréje<br />
• Bármikor bővíthető.<br />
• Stabil, mégis könnyű szerkezet<br />
• A <strong>Festool</strong> kézi szerszámok telepített<br />
rendszerben is használhatók<br />
• MFT 3 multifunkciós asztal rugalmas egyedi<br />
megoldásként<br />
A beépített gépek nem csak telepített gépként, hanem kézi szerszámként is használhatók – a rugalmas <strong>munkavégzés</strong><br />
érdekében.<br />
A moduláris rendszer.<br />
Minden feladathoz a megfelelő modul.<br />
A fűrészek és a marók kiszerelhetők és<br />
máshol is használhatók.<br />
A modulok a 80/81 oldalon találhatók<br />
+ +<br />
A tároló rendszer.<br />
A rend megőrzése érdekében helyezze el<br />
a modulokat biztos helyen, a modultoronyban.<br />
A modultornyot a 85. oldalon találja
Áttekintés az alkalmazásokról – CMS Compact Modul System és MFT<br />
Maximális vágási magasság<br />
Faburkolatok fűrészelése<br />
Laminát fűrészelése<br />
Színesfém profilok leszabása<br />
Műanyag profilok leszabása<br />
Deszkák hosszvágása<br />
Lemezek hosszvágása<br />
Rejtett hornyolás<br />
Falcok fűrészelése<br />
Gerendák méretre fűrészelése<br />
Szögben végzett vágások 0-180°<br />
Műanyag kábelcsatornák méretre fűrészelése<br />
Acél kábelcsatornák méretre fűrészelése<br />
Horonyeresztékes deszkák hossztolása<br />
Egyenes csapozás fűrészelése<br />
Csaphorony kötések fűrészelése<br />
Képkeretek méretre vágása sarokillesztéssel<br />
Alakok fűrészelése pontosan az előrajzolt mintán<br />
Kerek kivágások fűrészelése<br />
Illesztő munkák<br />
Alakzatok marása sablonnal<br />
Ívek és profilok marása az ütközővel<br />
Ívek és profilok marása a vezetőgyűrűvel<br />
Hézag marás<br />
Falc marás<br />
Horony marás<br />
Sarkok csiszolása<br />
Élek csiszolása<br />
Alakzatok csiszolása<br />
Durvacsiszolás<br />
Finomcsiszolás<br />
. megfelel , Jól megfelel 3 kiválóan megfelel<br />
+ +<br />
<strong>Féltelepített</strong> <strong>munkavégzés</strong>| Alkalmazások áttekintése<br />
A tartozék rendszer. A vezető rendszer. Az elszívó rendszer.<br />
A széles választékban rendelkezésre álló<br />
tartozékokkal a Compact Modul System<br />
feladatai még tovább bővíthetők.<br />
CMS-TS 55<br />
51 mm<br />
A precíz és kipattogzásmentes fűrészeléshez<br />
csak egyetlen út vezet: A <strong>Festool</strong> vezetősín<br />
rendszer.<br />
Tartozékok a 84. oldaltól A vezető rendszereket a 291. oldaltól<br />
kezdve találja<br />
3 , 3<br />
3 , 3<br />
3 , 3<br />
3 3 3<br />
, 3<br />
, 3<br />
. . 3<br />
. .<br />
, 3<br />
3 3<br />
. 3 3<br />
3 3<br />
3 , 3<br />
,<br />
Körfűrészek Szúrófűrész Marás Szalagcsiszoló Multifunkciós<br />
CMS-TS 75<br />
70 mm<br />
3 3<br />
CMS-PS 300<br />
120 mm<br />
3 3 3<br />
3<br />
3<br />
3 3<br />
CMS-OF TF 1400/2200 CMS-BS 120 MFT 3<br />
3 3<br />
3 3<br />
3 3<br />
3 3<br />
3 3<br />
3 3<br />
Tiszta eredmény az elszívómobilokkal –<br />
a műhelyben és az építkezésen egyaránt.<br />
Az elszívómobilokat a 263. oldaltól<br />
kezdve találja<br />
3<br />
3<br />
3<br />
3<br />
3<br />
asztal<br />
www.festool.hu<br />
77<br />
01<br />
02<br />
03<br />
04<br />
05<br />
06<br />
07<br />
08<br />
09<br />
10<br />
11<br />
12<br />
13<br />
14<br />
15<br />
16<br />
17
78<br />
<strong>Féltelepített</strong> <strong>munkavégzés</strong> | Gépek áttekintése<br />
CMS TS 55 asztali fűrészmodul<br />
A főbb alkalmazási területek<br />
• Precíz leszabó- és harántvágások 830 mm-es<br />
hosszúságig a tolóasztal segítségével<br />
• Gyorsan átállítható leszabóvágásról<br />
hosszvágásra<br />
• Szögben végzett vágások 0°-tól 45°-ig<br />
a fűrészlap döntésével<br />
• Rengeteg féle anyag megmunkálása az<br />
MMC Elektrinikának és a változtatható<br />
fordulatszámnak köszönhetően<br />
Előnyös tulajdonságok<br />
• Asztali fűrész sokrétű felhasználásra<br />
• FastFix a gyors és egyszerű fűrészlapcsere<br />
és az anyag sajátosságainak megfelelő<br />
<strong>munkavégzés</strong> érdekében<br />
• A TS 55 és TS 75 merülőfűrészeket nem<br />
csak beépített, hanem mobil fűrészként<br />
is használhatja<br />
• Bővíthető a nagyszámú tartozék révén<br />
n<br />
= MMC Elektronika<br />
CMS TS 75 asztali fűrészmodul<br />
A főbb alkalmazási területek<br />
• Precíz leszabó- és harántvágások 830 mm-es<br />
hosszúságig a tolóasztal segítségével<br />
• Gyorsan átállítható leszabóvágásról<br />
hosszvágásra<br />
• Szögben végzett vágások 0°-tól 45°-ig<br />
a fűrészlap döntésével<br />
• Rengeteg féle anyag megmunkálása az<br />
MMC Elektrinikának és a változtatható<br />
fordulatszámnak köszönhetően<br />
Előnyös tulajdonságok<br />
• Asztali fűrész sokrétű felhasználásra<br />
• FastFix az egyszerű és gyors fűrészlapcseréhez<br />
és az anyagnak megfelelő <strong>munkavégzés</strong>hez<br />
• A TS 55 és TS 75 merülőfűrészeket nem<br />
csak beépített, hanem mobil fűrészként is<br />
használhatja<br />
• Bővíthető a nagyszámú tartozék révén<br />
n<br />
= MMC Elektronika<br />
CMS PS 300 aztali fűrészmodul<br />
A főbb alkalmazási területek<br />
• Formák pontos fűrészelése a jelölés mentén<br />
• Pontos kivágás illesztő munkáknál<br />
• Ívek kényelmes, biztonságos és pontos<br />
fűrészelése<br />
• Alakok kifűrészelése a formára marás<br />
előkészületeként<br />
Előnyös tulajdonságok<br />
• Biztonságos, háromszoros fűrészlapvezetés<br />
a pontos <strong>munkavégzés</strong> érdekében<br />
• MMC elektronika állítható fordulatszámmal<br />
az anyagminőségnek megfelelő munkához<br />
• Porelszívás az egészséget kímélő, tiszta<br />
<strong>munkavégzés</strong> érdekében<br />
Tovább a 80. oldalon Tovább a 80. oldalon Tovább a 80. oldalon<br />
Teljesítményfelvétel 1200 W<br />
A fűrészlap fordulatszáma 2000-5200 min -1<br />
Fűrészlap-átmérő 160 mm<br />
Vágásmagasság 90°/45° 0-51/0-38 mm<br />
Csatlakozás elszívás részére Ø 27/36 mm<br />
Modul-tartószerkezet mérete 578 x 320 mm<br />
Modul-tartószerkezet súlya 3,3 kg<br />
Súly 4,5 kg<br />
Összsúly 7,8 kg<br />
Teljesítményfelvétel 1600 W<br />
A fűrészlap fordulatszáma 1350-3550 min -1<br />
Fűrészlap-átmérő 210 mm<br />
Vágásmagasság 90°/45° 0-70/0-48 mm<br />
Csatlakozás elszívás részére Ø 27/36 mm<br />
Modul-tartószerkezet mérete 578 x 320 mm<br />
Modul-tartószerkezet súlya 3,3 kg<br />
Súly 6,2 kg<br />
Összsúly 9,5 kg<br />
• A PS 300 szúrófűrészt egyszerűen ki lehet venni<br />
és kézzel vezetve is lehet használni – a nagyobb<br />
rugalmasság érdekében<br />
• Kipattogzásmentes vágás a kipattogzásgátlónak<br />
köszönhetően<br />
Teljesítményfelvétel 720 W<br />
Löketszám 1000-2900 min -1<br />
Vágásmélység fában 120 mm<br />
Csatlakozás elszívás részére Ø 27 mm<br />
Modul-tartószerkezet mérete 578 x 320 mm<br />
Modul-tartószerkezet súlya 3,3 kg<br />
Súly 2,4 kg<br />
Összsúly 5,7 kg<br />
n<br />
= MMC Elektronika
TF 1400 és TF 2200 asztali maró<br />
A főbb alkalmazási területek<br />
• Mindenfajta marási munka: falcok, hajlatok,<br />
ívek és alakzatok marása<br />
• Formák és ívek marása a vezető görgőkön<br />
• Összeillesztési munkálatok az ütközőnél<br />
Előnyös tulajdonságok<br />
• A forgatókar segítségével egyszerűen<br />
beállítható a marási magasság<br />
• Biztonságos marás és optimális elszívás<br />
az ívmaró fedélnek köszönhetően<br />
• Dupla elszíváscsatlakozó<br />
• A marómodul kicserélhető további<br />
CMS-modulokra<br />
n<br />
= MMC Elektronika<br />
CMS BS 120 szalagcsiszoló modul<br />
A főbb alkalmazási területek<br />
• Formák pontos és egyszerű csiszolása<br />
• Sarkok pontos és egyszerű csiszolása<br />
• Ívek és sugarak csiszolása<br />
• Rézsűk és szögek csiszolása szügütközővel<br />
• Könnyű végmunkálatok különböző anyagokon<br />
Előnyös tulajdonságok<br />
• Lesüllyeszthető csiszolószalag a szalag teljes<br />
kihasználhatóságáért és a nagyobb gazdaságosságért<br />
• Gyors és egyszerű csiszolószalag-csere –<br />
rövid előkészületi idő<br />
• Elfordítható csiszolószalag éles peremek és<br />
ferde szélek egyszerű csiszolására<br />
• Erőteljes motor nagy felületek fáradságmentes<br />
csiszolásához<br />
<strong>Féltelepített</strong> <strong>munkavégzés</strong> | Gépek áttekintése<br />
MFT 3 multifunkciós asztal<br />
A főbb alkalmazási területek<br />
• Különböző méretű és alakú munkadarabok<br />
biztonságos befogása és rögzítése<br />
• Munkadarabok precíz megmunkálása<br />
a Compact CMS modulrendszerre való<br />
csatlakoztatással is<br />
• Befogás és rögzítés lehetőségének bővítésére<br />
szolgál a VAC SYS vákuumos rögzítőrendszer,<br />
mely adapterrel csatlakoztatható az MFT 3-hoz<br />
Előnyös tulajdonságok<br />
• Biztonságos fűrészelés és pontos marás<br />
a vezetősínnek köszönhetően<br />
• Szögütköző, ütközőnyereg és kiegészítő<br />
befogószerkezet biztosítja a precíz eredményt<br />
• Ergonómikus <strong>munkavégzés</strong> a 90 cm-es<br />
asztalmagasság révén<br />
Tovább a 81. oldalon Tovább a 80. oldalon Tovább a 86. oldalon<br />
Teljesítményfelvétel TF 1400 1400 W<br />
Teljesítményfelvétel TF 2200 2200 W<br />
Üresjárati fordulatszám TF 1400 10000-22500 min -1<br />
Üresjárati fordulatszám TF 2200 10000-22000 min -1<br />
Max. maró-átmérő 60 mm<br />
Csatlakozás elszívás részére Ø 27/36 mm<br />
Modul-tartószerkezet mérete 578 x 320 mm<br />
Az asztal mérete 585 x 400 mm<br />
Összsúly TF 1400 25,4 kg<br />
Összsúly TF 2200 29,4 kg<br />
Teljesítményfelvétel 550 W<br />
Fordulatszám 2800 min -1<br />
Szalaghossz x szalagszélesség 820 x 120 mm<br />
Csiszolófelület 185 x 115 mm<br />
Csatlakozás elszívás részére Ø 27 mm<br />
Modul-tartószerkezet mérete 578 x 320 mm<br />
Összsúly 20 kg<br />
• Az MFT 3 mobilitását növeli, hogy a felhajtható<br />
lábaknak köszönhetően használat közben<br />
kevesebb helyet igényel<br />
• Kompatibilis a Compact CMS-modulrendszerrel<br />
Az asztal mérete 1157 x 773 mm<br />
Munkaszint/felállított lábbal 180 mm<br />
A <strong>munkavégzés</strong> szintje, felállított lábakkal 900 mm<br />
A munkadarab maximális hosszúsága 78 mm<br />
Max. munkadarab-szélesség 700 mm<br />
Súly 28 kg<br />
www.festool.hu<br />
79<br />
01<br />
02<br />
03<br />
04<br />
05<br />
06<br />
07<br />
08<br />
09<br />
10<br />
11<br />
12<br />
13<br />
14<br />
15<br />
16<br />
17
80<br />
<strong>Féltelepített</strong> <strong>munkavégzés</strong> | A rendszer<br />
CMS modulok<br />
Merülőfűrész<br />
TS 55 lásd 46. oldal<br />
Merülőfűrész<br />
TS 75 lásd 48. oldal<br />
Felsőmaró<br />
OF 2200 lásd 102. oldal<br />
OF 1400 lásd 100. oldal<br />
OF 1010 lásd 98. oldal<br />
Szúrófűrész<br />
PS 300 lásd 32. oldal<br />
+ =<br />
+<br />
=<br />
+ =<br />
+<br />
CMS-TS 55 modultartó<br />
Modultartó, védőbura védőbúra tartóval, rögzítőkarmok,<br />
vágási magasság beállítás, kapcsoló- és hasítóék rögzítő,<br />
skálák tolóbot, WA szögvonalzó,<br />
Rendelési szám: 493359<br />
CMS-TS 75 modultartó<br />
Modultartó, védőbura védőbúra tartóval, rögzítőkarmok,<br />
vágási magasság beállítás, kapcsoló- és hasítóék rögzítő,<br />
skálák, tolóbot, WA szögvonalzó<br />
Rendelési szám: 493360<br />
CMS-OF modultartó<br />
Modultartó, maróütköző, leszorító egység,<br />
szerelőkarmok<br />
Rendelési szám: 570251<br />
CMS-PS 200/PS 300 modultartó<br />
Modultartó, szerelőkarmok, kezelőszerszám<br />
Rendelési szám: 561262<br />
A Basis Plus System moduljai – az 1 A modul kivételével – kombinálhatók a CMS<br />
alapegységével.<br />
A CMS-modulok – a CMS-TS 75 kivételével – beleillenek a Basis Plus alapegységébe.<br />
A CMS-TS 55 alkalmazásához a Basis Plus-ban a Basis SAS tolóasztalt kell használni<br />
(Rendelési szám: 493955).<br />
=<br />
CMS-MOD-TS 55 modul<br />
CMS-TS 55, TS 55 EBQ-Plus modultartó<br />
Rendelési szám: 561264<br />
CMS-MOD-TS 75 modul<br />
CMS-TS 75, TS 75 EBQ-Plus modultartó<br />
Rendelési szám: 561269<br />
CMS-MOD PS 300 modul<br />
CMS-PS 200/PS 300,<br />
PS 300 EQ-Plus modultartó<br />
Rendelési szám: 561263<br />
CMS-MOD BS 120 modul<br />
Szalagcsiszoló modul, elszívóbura, csatlakozótömlő,<br />
1 db csiszolószalag, WA szögütköző<br />
Rendelési szám: 570244
+<br />
+<br />
+<br />
+<br />
Alapegység<br />
CMS-GE alapegység<br />
Alapegység a CMS modulok befogadására, felhajtható lábak,<br />
biztonsági főkapcsoló, kábelfeltekercselés/tolóbot tartó,<br />
kábel és dugaszoló aljzat<br />
Rendelési szám: 561228<br />
=<br />
=<br />
=<br />
Az asztal magassága felállítva 900 mm<br />
Az asztal magassága összecsukva 316 mm<br />
Az asztal mérete 585 x 400 mm<br />
+ =<br />
Súlya 10,8 kg<br />
=<br />
CMS-TS 55 Set asztali körfűrész<br />
CMS-TS 55 modul,<br />
TS 55 EBQ-Plus és alapegység,<br />
Tolóasztal<br />
Rendelési szám: 561274 lásd 83. oldal<br />
Telepített asztali körfűrész TS 75-tel<br />
A tolóasztal tartozékként kapható<br />
TF 2200-Set telepített asztali maró<br />
OF 2200 EBQ-Plus és alapegység,<br />
CMS OF modultartó<br />
Rendelési szám: 570262<br />
TF 1400-Set<br />
OF 1400 EB-Plus és alapegység,<br />
CMS OF modultartó<br />
Rendelési szám: 570256<br />
Telepített asztali maró OF 1010-zel<br />
Telepített szúrófűrész PS 300-zal<br />
Telepített szalagcsiszoló BS 120-szal<br />
<strong>Féltelepített</strong> <strong>munkavégzés</strong>| A rendszer<br />
www.festool.hu<br />
81<br />
01<br />
02<br />
03<br />
04<br />
05<br />
06<br />
07<br />
08<br />
09<br />
10<br />
11<br />
12<br />
13<br />
14<br />
15<br />
16<br />
17
82<br />
<strong>Féltelepített</strong> <strong>munkavégzés</strong> | CMS alapegység<br />
Senki nem mondta, hogy<br />
egy műhelynek nagynak<br />
kell lennie.<br />
Egy nyílás az összes modul<br />
számára.<br />
Az alapegység olyan nyílással van ellátva,<br />
amelyben az összes modul könnyen<br />
elhelyezhető. Akassza be és ugrassza<br />
a helyére a modult.<br />
Kapcsoló egység.<br />
A kapcsolóegység elősegíti a biztonságos<br />
és kényelmes munkát. A használatban<br />
levő gép kényelmesen be/kikapcsolható<br />
az alapegységen.<br />
A <strong>Festool</strong> Compact Modul System pontosan<br />
ezeket az előnyöket kínálja Önnek a legfontosabb<br />
munkákhoz – pl. a fűrészeléshez és a maráshoz –<br />
rendelkezésre álló modulokkal. Annak<br />
érdekében, hogy a modulok valóban jól<br />
használhatók legyenek, szükség van egy közös<br />
bázisra. Az alapegység szűk 0,5 m²-en betölti<br />
ezt a szerepet. Stabil és könnyű, a modulok<br />
egyszerűen beépíthetők és újra kiszerelhetők.<br />
Az alapegység az egyedülálló CMS Compact<br />
Modul System bázisa.<br />
Számos esetben jó szolgálatot tesznek az egyedi készülékek. Még jobb, ha egy átgondolt rendszerben<br />
dolgozunk. Az egymással optimálisan összehangolt komponensekkel, a rugalmas alkalmazásokkal<br />
és a fokozott gazdaságossággal a legtöbb feladat gyorsabban és könnyebben elintézhető.<br />
Egyszerűbb és könyebb le- és felszerelés,<br />
ezáltal a CMS modulok gyorsabb cseréje.<br />
A széles választékban rendelkezésre álló tartozékokkal<br />
a CMS könnyen kibővíthető – a legkülönfélébb alkalmazásokhoz.<br />
Könnyű és robosztus.<br />
A CMS alapegység csupán 10,8 kg súlyával nagyon<br />
könnyű és rendkívül stabil. Egyszerűen szállítható<br />
és robosztus bárhol is dolgozik vele.<br />
Felhajtható lábak.<br />
A felhajtható lábakkal állításával az alapegységen<br />
két különböző szinten végezhető a munka.<br />
Felállított lábakkal az álló helyzetben végzett<br />
munkához, felhajtott lábakkal a padlón végzett<br />
munkához használható.<br />
Külső munkáknál is jól használható – a könnyű és kezes<br />
konstrukció teszi ezt lehetővé.<br />
A beépített gépek nem csak telepített gépként,<br />
hanem kézi szerszámként is használhatók –<br />
a rugalmas <strong>munkavégzés</strong> érdekében.<br />
CMS alapegység E = elektronikával/anélkül S = Systainer-rel/anélkül<br />
Modell E S Felszereltség/szállítási terjedelem Cikkszám<br />
CMS-GE – –<br />
felhajtható lábak, biztonsági főkapcsoló, kábelfeltekercselés/tolóbot tartója, kábel és dugaszoló aljzat,<br />
a CMS modulok felvételére, kartonban<br />
A tartozékokat lásd a(z) 84. oldalon<br />
561228
A hatásos belépő.<br />
Szögütköző.<br />
A szögütköző 180º-ban elfordítható, minden<br />
oldalon beilleszthető a keretbe és gyorsan<br />
átállítható a harántvágásról a hosszvágásra.<br />
Tolóasztal.<br />
A tolóasztal segítségével kivitelezhetők<br />
a leszabó- és a harántvágások 830 mm-ig.<br />
A fűrészlap beállítása.<br />
A CMS-TS 55-Set-nél a körfűrész fűrészlapja<br />
könnyen beállítható. Ugyanez vonatkozik<br />
a vágási magasság és a vágási szög<br />
beállítására.<br />
A CMS-TS 55-Set asztali fűrész nem csupán egy<br />
belépő Compact Modul System rendszerébe.<br />
Két különböző funkciójú szerszámot nyerünk<br />
egy géppel. Egyrészt a CMS alapegységet a TS 55<br />
modultartóval. Másrészt a TS 55 merülőfűrészt,<br />
amely egy-két egyszerű kézmozdulattal gyorsan<br />
kiszerelhető a modultartóból és ugyanúgy<br />
használható mint bármilyen más merülőfűrész –<br />
a vezetősínen is. Együttesen mobilizálható és<br />
robosztus asztali fűrészt alkotnak.<br />
<strong>Féltelepített</strong> <strong>munkavégzés</strong> | CMS készlet<br />
Ez tényleg jól kezdődik. A Compact Modul System több felszerelési lehetőséget is kínál indulásként.<br />
Ezek egyike a CMS-TS 55 Set. Összetevői: alapegység, tolóasztal és modultartó merülőfűrésszel.<br />
Sokoldalú és precíz vágások a különböző vágási<br />
magasságok és a fűrészlap szögben való beállítása<br />
révén.<br />
A hosszvágás extra hosszúságú deszkáknál sem jelent<br />
problémát – a megfelelő tartozékkal.<br />
Védőbúra.<br />
A CMS-TS 55 Set az egészséget kímélő<br />
és biztonságos <strong>munkavégzés</strong> érdekében<br />
védőbúrával van ellátva. Védelmet nyújt<br />
a forgó fűrészlappal szemben és közvetlen<br />
csatlakozást biztosít az elszívás részére.<br />
TS 55.<br />
A beépített TS 55 merülőfűrész minden<br />
megerőltetés nélkül, bármikor kiszerelhető<br />
a modulból. Ezáltal egy teljes értékű<br />
merülőfűrészt nyerünk.<br />
Felhajtható lábak.<br />
A felhajtható lábakkal állításával az alapegységen<br />
két különböző szinten végezhető a munka.<br />
Felállított lábakkal az álló helyzetben végzett<br />
munkához, felhajtott lábakkal a padlón végzett<br />
munkához használható.<br />
Még a sarokillesztő vágások sem jelentenek problémát.<br />
Telepített rendszerben vagy a vezetősínen:<br />
a merülőfűrészek gyorsan kiszerelhetők és így duplán<br />
érvényesíthetik az előnyeiket.<br />
CMS készlet E = elektronikával/anélkül S = Systainer-rel/anélkül<br />
Modell E S Felszereltség/szállítási terjedelem Cikkszám<br />
CMS-TS 55-Set • – TS 55 EBQ-Plus merülőfűrész, alapegység felhajlítható lábakkal, a modul tartószerkezete, tolóasztal,<br />
védőbura védőburkolat-tartóval, rögzítő karom, WA szögütköző, HM sűrű fogazású fűrészlap W48, skála,<br />
tolóbot, kapcsoló- és védőék befogó, vágásmélység beállítása, kezelőszerszám<br />
561274<br />
A műszaki adatokat lásd a 78. oldalon A tartozékokat lásd a(z) 84. oldalon<br />
www.festool.hu<br />
83<br />
01<br />
02<br />
03<br />
04<br />
05<br />
06<br />
07<br />
08<br />
09<br />
10<br />
11<br />
12<br />
13<br />
14<br />
15<br />
16<br />
17
84<br />
<strong>Féltelepített</strong> <strong>munkavégzés</strong> | Áttekintés: a rendszer és a tartozékok<br />
<br />
<br />
<br />
<br />
<br />
Tartozékok a CMS Compact Modul Systemhez<br />
<br />
<br />
<br />
<br />
<br />
<br />
<br />
<br />
<br />
<br />
<br />
<br />
<br />
<br />
<br />
<br />
<br />
<br />
<br />
<br />
<br />
<br />
<br />
Megnevezés Magyarázat Cikkszám<br />
Tolóasztal ST CS 50, CMS-GE-hez, Max. vágásszélesség leszabó vágásnál 830 mm, kartonban 492100<br />
Szögütköző WA CS 70, CS 50, CMS-GE-hez, 2 db ütközővel való <strong>munkavégzés</strong>hez 488451<br />
Ütközőnyereg (egyenként) WA-AR munakdarabok ütköztetéséhez a CS 70 WA, CS 50 WA és Basis WRA 500 szögütközőkön, önkiszolgálás részére<br />
csomagolva<br />
Asztalhosszabbító VL CS 50, CMS-GE-hez, egyszerű felállítás, kihajtható, 400 mm hosszú felfekvés, hosszú munkadarabok<br />
felfektetéséhez keresztvágáskor, kartonban<br />
Támaszték AF CS 50, CMS-GE-hez, mindkét oldalon használható támaszték, támasztja a munkadarabot leszabásnál,<br />
kartonban<br />
Asztalszélesítő VB-CMS CMS-GE-hez, állítható mérőskálával, Max. vágási szélesség 570 mm, kartonban 493822<br />
Hosszütköző LA CS 50, CMS-GE-hez, finomállítással és szembenfekvő rögzítéssel, előlről állítható, fordítható ütközőprofillal<br />
a pontos és biztos hosszvágáshoz, kartonban<br />
Fűrészlaptár SGA CS 50, CMS-GE-hez, a biztonságos és helytakarékos tároláshoz: max. 4 db fűrészlap ( max. átmérő 190 mm)<br />
és 3 db kipattogzásgátló (nem a szállítás terjedelme) tárolható benne, kartonban<br />
Görgős állvány RB hosszabb munkadarabok felfektetésére hossz- és keresztvágáshoz, marási és csiszolási munkákhoz,<br />
alkalmazható: CS 50, CS 70, CB 120, Basis Plus System, CMS-GE, multifunkciós asztal, Magassága állítható<br />
630-1000 mm, kartonban<br />
Elszívó készlet CS 70 AB CT/CTL/CTM 11, 22, 26, 33, 36, 44, 55 típushoz, használható a Basis, a CS 70, CS 50 és a CMS berendezésekkel,<br />
összetevői: elszívótömlő D27x2,0m, elszívótömlő D36x1,0m Y-csatlakozó, Átmérő 27/36 mm<br />
Marószár kúpos anyával<br />
ASL20/OF1400-OF2000<br />
a Basis FK D 50x30 falcoló fej alkalmazásához a Basis 6 A-nál és a CMS-OF 1400/OF 2000-nél, önkiszolgálás<br />
részére csomagolva<br />
Falcolófej FK D 50x30 marótengellyel való használathoz, Átmérő 50 mm, önkiszolgálás részére csomagolva 489284<br />
Váltólapka falcolófejhez WP 30x12x1,5 falcfejhez, A csomag tartalma 2 db 489286<br />
Marószár kúpos anyával<br />
ASL20/OF1010<br />
az FK D 50x30 falcolófej alkalmazásához a Basis 5 A-nál és a CMS-OF 1010-nél, önkiszolgálás részére<br />
csomagolva<br />
Védőbúra ívmarásnál BF-OF-CMS CMS-OF 1400-/ OF 2000-hez, CMS-OF 1010-hez, védő- és elszívóbúra, Csatlakozás elszívás<br />
részére Ø 27/36 mm, kartonban<br />
491712<br />
492092<br />
492242<br />
492095<br />
492228<br />
488711<br />
488292<br />
490131<br />
489285<br />
494643
CMS szalagcsiszoló modullal<br />
Tartozékok a CMS Compact Modul Systemhez<br />
<br />
<br />
<br />
<br />
<strong>Féltelepített</strong> <strong>munkavégzés</strong> | Áttekintés: a rendszer és a tartozékok<br />
Megnevezés Magyarázat Cikkszám<br />
Csiszolóhenger CW D55x120 fedőlemezekkel, Átmérő 55 mm 488032<br />
Csiszolóhenger CW D105x120 fedőlemezekkel, Átmérő 105 mm 488031<br />
Csiszolószalag Compact CMB120<br />
820x120-P50-SA/10<br />
Csiszolószalag Compact CMB120<br />
820x120-P80-SA/10<br />
Csiszolószalag Compact CMB120<br />
820x120-P100-SA/10<br />
Csiszolószalag Compact CMB120<br />
820x120-P120-SA/10<br />
Csiszolószalag Compact CMB120<br />
820x120-P150-SA/10<br />
Csiszolószalag Compact CMB120<br />
820x120-P180-SA/10<br />
Szemcsézet P50, A csomag tartalma 10 db 488081<br />
Szemcsézet P80, A csomag tartalma 10 db 488082<br />
Szemcsézet P100, A csomag tartalma 10 db 488083<br />
Szemcsézet P120, A csomag tartalma 10 db 488084<br />
Szemcsézet P150, A csomag tartalma 10 db 488085<br />
Szemcsézet P180, A csomag tartalma 10 db 488086<br />
Modul torony MT 1600 5 db fiók, két stabil és két irányítható görgő, a CMS és a Basis modulok helytakarékos tárolására,<br />
alternativaként egy tartószerkezetben két Systainert-t is el lehet helyezni, a fiókok magassága állítható,<br />
Szélesség 460 mm, mélység 600 mm, Súly 13 kg, kartonban<br />
<br />
451975<br />
www.festool.hu<br />
85<br />
01<br />
02<br />
03<br />
04<br />
05<br />
06<br />
07<br />
08<br />
09<br />
10<br />
11<br />
12<br />
13<br />
14<br />
15<br />
16<br />
17
86<br />
<strong>Féltelepített</strong> <strong>munkavégzés</strong> | MFT 3 multifunkciós asztal<br />
Egy asztal 1000 lehetőséggel.<br />
Az MFT 3 több, mint egyszerűen egy asztal. A sokoldalú, rendszerben történő <strong>munkavégzés</strong>t jelenti: A legkülönbözőbb formájú<br />
munkadarabokat lehet biztonságosan rögzíteni és precízen megmunkálni. Ergonómikusan és gazdaságosan.<br />
Optimális illeszkedés<br />
a rendszerhez.<br />
Az MFT 3 toldat lehetővé teszi valamennyi<br />
CMS-modul használatát fűrészeléshez,<br />
maráshoz és csiszoláshoz.<br />
CMS-kompatibilitás a V-horonynak<br />
köszönhetően.<br />
A V-horonynak köszönhetően a CMS<br />
kompakt modulrendszer sok tartozéka<br />
használható az MFT 3-on is.<br />
Mindenütt használatra kész.<br />
Az MFT 3 felhajlítható lábai biztosítják<br />
azt, hogy az asztal helytakarékosan<br />
összecsukható és szállítható legyen.<br />
A vezetősín használata.<br />
A vezetősín-távtartó segítségével a vezetősín<br />
felhajtható vagy beállítható a különböző<br />
anyagvastagságokhoz.<br />
Precíz eredmények.<br />
A szögütközőre a munkadarabok pontosan pozícionálhatók.<br />
Az ütközőnyereg lehetővé teszi a pontos<br />
sorozatvágást. A pontosságról a kiegsézítő rögzítés<br />
gondoskodik, amely az ütközővonalzót rögzíti<br />
a V-horonyra.<br />
Bonyolult formák rögzítése.<br />
A kisebb munkadarabok a befogóelemekkel<br />
kapják meg azt a tartást, amely a biztonságos<br />
és precíz megmunkáláshoz szükséges.<br />
Vízszintes és függőleges rögzítés.<br />
A munkadarab szorítóval a lyukastáblába<br />
vagy a profilokhoz bárhol egyszerűen és<br />
szilárdan rögzíthetők a munkadarabok.<br />
További rögzítési lehetőségek.<br />
Az új VAC SYS vákuumos rögzítő<br />
rendszerrel.<br />
MFT 3 multifunkciós asztal E = elektronikával/anélkül S = Systainer-rel/anélkül<br />
Modell E S Felszereltség/szállítási terjedelem Cikkszám<br />
MFT/3 – –<br />
A műszaki adatokat lásd a 79. oldalon A tartozékokat lásd a(z) 88. oldalon<br />
asztal lyukastáblával és felhajlítható lábakkal, szögütköző, vezetősín FS 1080/2, felhajtható egység,<br />
elfordító egység, ütközőnyereg, kiegészítő rögzítés, sínvég, kartonban<br />
495315
Rugalmas <strong>munkavégzés</strong> biztos alapon.<br />
Precíz eredmények. Maximális tartás. Bővíthető munkafelület.<br />
A vezetősín beállítható a különböző anyagvastag-<br />
ságokhoz és gondoskodik a <strong>Festool</strong> szúrófűrész<br />
és kézi körfűrész vagy felsőmaró precíz megveze-<br />
téséről – a pontos eredményekért.<br />
<strong>Féltelepített</strong> <strong>munkavégzés</strong> | MFT 3 multifunkciós asztal<br />
Optimális csatlakozás. Ergonómikus és gazdaságos <strong>munkavégzés</strong>. Rugalmasan és biztonságosan a VAC SYS-szel.<br />
A V-horonnyal csatlakoztatható a CMS<br />
modulrendszer és -tartozék az MFT 3-hoz.<br />
Ezáltal a kör- és szúrófűrészek, a felsőmarók<br />
és a szalagcsiszolók is az Ön rendelkezésére<br />
állnak. Röviden: az MFT 3 egy mobil és hatékony<br />
munkaállomássá válik.<br />
Csiszoláskor, gyaluláskor, enyvezéskor vagy<br />
sablonnal történő maráskor fontos a munkada-<br />
rab – mindegy, hogy nagy vagy kicsi, szögletes<br />
vagy kerek – szilárd rögzítése az asztalon.<br />
A 90 cm-es munkamagasság magasabb felhasz-<br />
nálók számára is megkönnyíti az ergonomikus<br />
és hátkímélő <strong>munkavégzés</strong>t. Ezenkívül az MFT 3<br />
teljesen egyszerűen összecsukható és így<br />
optimális a műhelyben és külső helyszíneken is.<br />
Az összekötő darabokkal az oldalán<br />
több multifunkciós asztal kapcsolható össze.<br />
A nagyobb munkafelület lehetővé teszi nagyobb<br />
munkadarabok vagy több munkadarab egyidejű<br />
befogását és megmunkálását.<br />
A VAC SYS a jövő rögzítő rendszere. Ezzel megvan<br />
a lehetősége a munkadarabok egyetlen kézmoz-<br />
dulattal történő akár 360°-os elforgatásának<br />
és akár 90°-os döntésének. A vákuumos rögzítő<br />
rendszer az egyszerűen egy adapterrel összekap-<br />
csolható az MFT 3 asztallal.<br />
www.festool.hu<br />
87<br />
01<br />
02<br />
03<br />
04<br />
05<br />
06<br />
07<br />
08<br />
09<br />
10<br />
11<br />
12<br />
13<br />
14<br />
15<br />
16<br />
17
88<br />
<strong>Féltelepített</strong> <strong>munkavégzés</strong> | Áttekintés: a rendszer és a tartozékok<br />
<br />
<br />
MFT 3<br />
+<br />
<br />
Tartozékok az MFT 3 multifunkciós asztalhoz<br />
<br />
<br />
<br />
<br />
<br />
<br />
<br />
<br />
<br />
<br />
<br />
Megnevezés Magyarázat Cikkszám<br />
Kiegészítő rögzítés MFT/3-ZK az ütközősín V-hornyon történő rögzítéséhez, önkiszolgálás részére csomagolva 495541<br />
Ütközőnyereg (egyenként) MFT/3-AR a munkadarab ütköztetéséhez a szögvezetőn, lehajtható, önkiszolgálás részére csomagolva 495542<br />
Kereszttartó MFT/3-QT az MFT/3 kiegészítő stabilizálásához, A csomag tartalma 2 db 495502<br />
Hosszabbító a rotációs csiszolóhoz<br />
MFT/3-VL<br />
felhajtható lábak, biztonsági főkapcsoló, kábel és dugaszoló aljzat, az MFT/3 asztalhoz, kartonban 495510<br />
Összekötődarab VS az (FST660/85) vagy az (MFT 800) felszerelésére a (Basis Plus)-on, önkiszolgálás részére csomagolva 484455<br />
Lyukastábla MFT/3-LP kartonban 495543<br />
Befogóelemek MFT-SP a munkadarab biztos és pontos rögzítésére (fűrészelés, csiszolás, marás, fúrás...), A csomag tartalma 2 db,<br />
önkiszolgálás részére csomagolva<br />
Pillanatszorító FSZ 120 acélból készült kivitel, Befogási szélesség 120 mm, A csomag tartalma 2 db, önkiszolgálás részére csomagolva 489570<br />
Pillanatszorító FSZ 300 acélból készült kivitel, Befogási szélesség 300 mm, A csomag tartalma 2 db, önkiszolgálás részére csomagolva 489571<br />
Karos pillanatszorító FS-HZ 160 acélból készült kivitel, Befogási szélesség 160 mm, A csomag tartalma 1 db, önkiszolgálás részére csomagolva 491594<br />
Adapter VAC SYS AD MFT/3 VAC SYS SE 1, VAC SYS SE 2 egységhez, az MFT/3 asztallal való összeköttetésre, kartonban 494977<br />
<br />
<br />
488030
Change language
