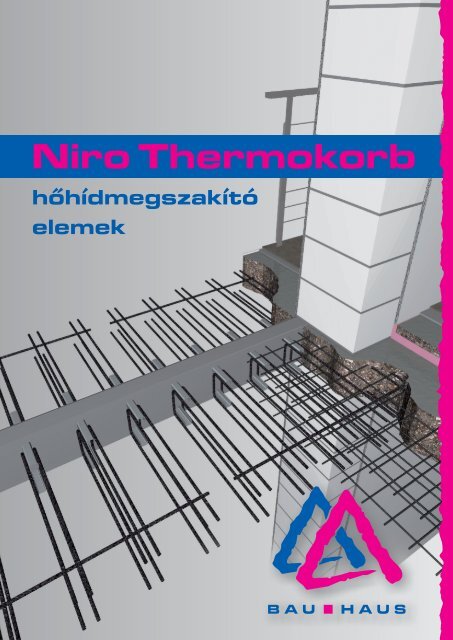

Niro Thermokorb
hõhídmegszakító
elemek

1340
Niro hõhídmegszakító elemek
Niro Thermokorb
A Niro Thermokorb elemek vasbeton lemezszerkezetek korszerű, hőhídmentes teherátadó kapcsolatát
biztosítják. Felépítésük egyszerű, de a kettős rozsdamentes "U" profil által egyúttal rendkívül stabil és megbízható
teherátadást biztosít minden különösebb korlátozás nélkül (pl. falak csatlakoztatásánál is). ÉME: A -1005/2001
Felépítés
010 B500 betonacél
hőszigetelés
rozsdamentes acél
600
30 80 30 6 00
A rendszer teherbírását két egymás felé forduló rozsdamentes
acél anyagú (1.4571 az EN 10088-2 alapján) “U” profil biztosítja.
A hőszigetelést Neopor anyagú 8 cm vtg. polisztirol hab adja. Az
F90-es jelzésű tűzálló kivitelű, elemek 2 cm vastag szilikátlap
védelemmel biztosítják a 90 perces tűzállósági követelményt
(ld. ÉME).
A Niro Thermokorb hőhídmegszakító elemek
méretezési programja
Hőszigetelés
A hőhídmegszakítás igazolt hőtechnikai paraméterei:
• rozsdamentes acél “U” profil: λ = 15 W/mK / profil
2
A = 2,05 cm / profil
• Neopor hőszigetelés: λ = 0,031 W/mK, d = 8 cm
• Promat tűzgátlás (F90): λ = 0,175 W/mK
A Niro Thermokorb elemek pontos jelölése
típus
bordák
száma
bordamagasság
födémvastagság
tűzállóság
pl. TKM 4 11 / 16 F90
pl. TKA/V1 5 13 / 20 –
pl. TKA 5 15 / 20 –
A nyomatéki- és nyíróerőigénybevételek megadása esetén a szükséges elemtípusok és mennyiségek
kiválasztásánál szakembereink segítséget nyújtanak. Honlapunkról a TKM - TKA jelű hőhídmegszakítók rajzai
dwg formátumban letölthetők.

Niro hõhídmegszakító elemek
Teherbírás
Az elemek megbízható teherátadását a stabil bordaelemek biztosítják. A bordák között interakció lép fel,
ami a nyíróerő egy részét nyomatéki teherbírássá alakítja.
Az elemek teherbírása maximális nyomaték mellett (karakterisztikus érték): - jellemzően TKM jelű elemek
lemez borda igénybe-
bordák száma
vtg. mag. vétel 1 2 3 4 5 6 7 8 9 10
M (kNm) 5,2 10,4 15,6 20,9 26,1 31,3 36,5 41,7 46,9 52,2
≥ 16 cm 11 cm
V (kN) 5,8 11,6 17,5 23,3 29,1 34,9 40,7 46,5 52,4 58,2
M (kNm) 6,3 12,5 18,8 25,1 31,4 37,6 43,9 50,2 56,4 62,7
≥ 18 cm 13 cm
V (kN) 6,6 13,2 19,8 26,4 33,1 39,7 46,3 52,9 59,5 66,1
M (kNm) 7,3 14,6 22,0 29,3 36,6 43,9 51,3 58,6 65,9 73,2
≥ 20 cm 15 cm
V (kN) 7,2 14,4 21,5 28,7 35,9 43,1 50,3 57,4 64,6 71,8
M (kNm) 8,4 16,8 25,1 33,5 41,9 50,3 58,6 67,0 75,4 83,8
≥ 22 cm 17 cm
V (kN) 7,6 15,2 22,8 30,4 38,0 45,6 53,2 60,9 68,5 76,1
Az elemek teherbírása maximális nyíróerő mellett (karakterisztikus érték):
A bordák közötti interakció következtében létrejövő tényleges teherbírás:
- jellemzően TKA jelű elemek
lemez borda igénybe- bordák száma
vtg. mag. vétel 1 2 3 4 5 6 7 8 9 10
≥ 16 cm 11 cm
M (kNm) 1,2 2,4 3,7 4,9 6,1 7,3 8,6 9,8 11,0 12,2
V (kN) 15,3 30,6 45,9 61,2 76,5 91,8 107,1 122,4 137,7 153,0
≥ 18 cm 13 cm
M (kNm) 1,2 2,5 3,7 4,9 6,2 7,4 8,7 9,9 11,1 12,4
V (kN) 15,5 30,9 46,4 61,8 77,3 92,7 108,2 123,6 139,1 154,5
M (kNm) 1,2 2,5 3,7 5,0 6,2 7,5 8,7 10,0 11,2 12,5
≥ 20 cm 15 cm
V (kN) 15,6 31,2 46,8 62,4 78,0 93,5 109,1 124,7 140,3 155,9
M (kNm) 1,3 2,5 3,8 5,0 6,3 7,5 8,8 10,1 11,3 12,6
≥ 22 cm 17 cm
V (kN) 15,7 31,4 47,1 62,9 78,6 94,3 110,0 125,7 141,4 157,1
bordamagasság = 11 cm TKM + TKA födémvastagság: >_ 16 cm
megengedett nyíróerő V (kN)
160
140
120
100
80
60
40
20
R1 R2 R3 R4 R5 R6 R7 R8 R9 R10
0 5 10 15 20 25 30 35 40 45 50 55 60 65 70 75 80 85 90
megengedett nyomaték M (kNm)
bordamagasság = 13 cm TKM+TKA V1+TKA V2 födémvastagság: >_
megengedett nyíróerő V (kN)
160
140
120
100
80
60
40
20
R1 R2 R3 R4 R5 R6 R7 R8 R9R10
18 cm
0 5 10 15 20 25 30 35 40 45 50 55 60 65 70 75 80 85 90
megengedett nyomaték M (kNm)
bordamagasság = 15 cm TKM+TKA V1+TKA V2 födémvastagság: >_
megengedett nyíróerő V (kN)
160
140
120
100
80
60
40
20
R1 R2 R3 R4 R5 R6 R7 R8 R9 R10
20 cm
0 5 10 15 20 25 30 35 40 45 50 55 60 65 70 75 80 85 90
megengedett nyomaték M (kNm)
bordamagasság = 17 cm TKM+TKA V1+TKA V2 födémvastagság: >_
megengedett nyíróerő V (kN)
160
140
120
100
80
60
40
20
R1 R2 R3 R4 R5 R6 R7 R8 R9 R10
22 cm
0 5 10 15 20 25 30 35 40 45 50 55 60 65 70 75 80 85 90
megengedett nyomaték M (kNm)

Niro hõhídmegszakító elemek
Típusok
TKM: nyomatéki és nyíróerő kapcsolatot biztosító, a
födémet és a konzolt összekapcsoló hőhídvédett
szerkezet.
TKM
TKA: nyíróerőkapcsolatokhoz kifejlesztett szerkezet. Alkalmazási területe jellemzően loggia, de
szinteltolásos lemezek, lemez - fal kapcsolatok is kialakíthatók vele.
TKA
konzolos erkély elhelyezése TKM/G 11/16 elemmel
*
nehéz homlokzati elhelyezése TKA/G 11/16 elemmel
* A TKA elemnek a 120 mm-es kengyel mellett létezik
170 mm-es (V1) és 220 mm-es (V2) kengyelszélességű
változata is. Ezeket az elemeket megfelelő vasalás
kialakítása mellett, összetett csomópontokhoz is ajánljuk.
TKA/V1
170
AT/2
TKA/V1/G 11/16
A TKA elemekkel a helyszíni vasalások
igény szerinti kiegészítésével a legkülönbözőbb
csomópontok, egymástól eltérő
szintben csatlakozó, szintváltó kialakítások
is egyszerűen alakíthatók. Külön előnye
hogy kis számú variálható elemekből a
helyszíni vasalás változtatásával számos
csomópont megoldható úgy, hogy az
alapelem - tehát a rendelési típus -
változatlan marad.
TKW: függőleges vasbetonszerkezetek, pengefalak falkonzolok és faltárcsák számára.
AT/2: hőhídmegszakító elem attikákhoz
speciális
típus
attika elhelyezése
AT/2 elemmel
Különleges igények esetén
lehetséges speciális típusok
rendelése is.
