110<br />
nyílószárny<br />
állószárny<br />
5<br />
52±1<br />
65<br />
7<br />
13<br />

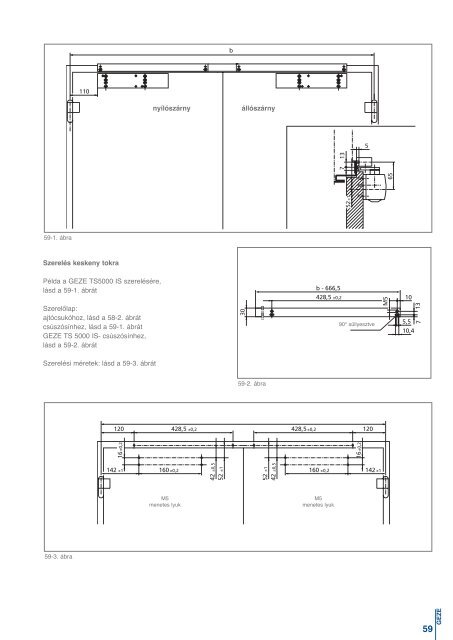

59-1. ábra<br />
Szerelés keskeny tokra<br />
Példa a <strong>GEZE</strong> <strong>TS</strong><strong>5000</strong> <strong>IS</strong> szerelésére,<br />
lásd a 59-1. ábrát<br />
Szerelőlap:<br />
ajtócsukóhoz, lásd a 58-2. ábrát<br />
csúszósínhez, lásd a 59-1. ábrát<br />
<strong>GEZE</strong> <strong>TS</strong> <strong>5000</strong> <strong>IS</strong>- csúszósínhez,<br />
lásd a 59-2. ábrát<br />
30<br />
b - 666,5<br />
428,5 ±0,2 10<br />
90° süllyesztve<br />
M5<br />
5,5<br />
10,4<br />
7 13<br />
Szerelési méretek: lásd a 59-3. ábrát<br />
59-2. ábra<br />
120<br />
428,5 ±0,2<br />
428,5 ±0,2 120<br />
16±0,2<br />
16±0,2<br />
142 ±1 160 ±0,2<br />
42 ±0,5<br />
52 ±1<br />
52 ±1<br />
42 ±0,5<br />
160 ±0,2<br />
142 ±1<br />
M5<br />
menetes lyuk<br />
M5<br />
menetes lyuk<br />
59-3. ábra<br />
59<br />
