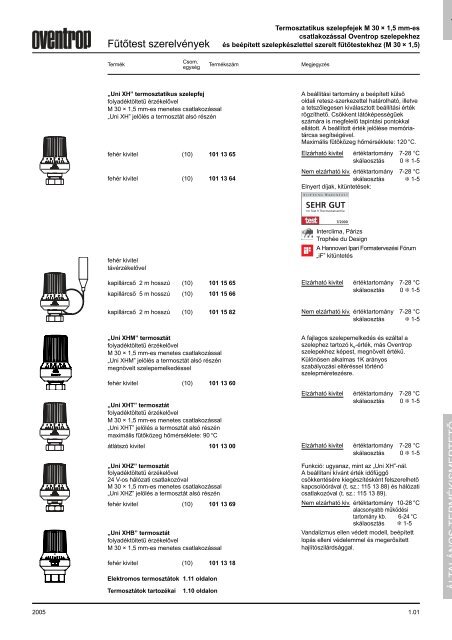

Fűtőtest szerelvények 1 ÁLTALÁNOS TERMÉKISMER TETŐ

Fűtőtest szerelvények
Termosztatikus szelepfejek M 30 × 1,5 mm-es
csatlakozással Oventrop szelepekhez
és beépített szelepkészlettel szerelt fűtőtestekhez (M 30 × 1,5)
1
Termék
Csom.
egység
Termékszám
Megjegyzés
„Uni XH” termosztatikus szelepfej
folyadéktöltetű érzékelővel
M 30 × 1,5 mm-es menetes csatlakozással
„Uni XH” jelölés a termosztát alsó részén
fehér kivitel (10) 101 13 65 12,30 010
fehér kivitel (10) 101 13 64 12,30 010
A beállítási tartomány a beépített külső
oldali retesz-szerkezettel határolható, illetve
a tetszőlegesen kiválasztott beállítási érték
rögzíthető. Csökkent látóképességűek
számára is megfelelő tapintási pontokkal
ellátott. A beállított érték jelölése memóriatárcsa
segítségével.
Maximális fűtőközeg hőmérséklete: 120 °C.
Elzárható kivitel értéktartomány 7-28 °C
skálaosztás 0 ❄ 1-5
Nem elzárható kiv. értéktartomány 7-28 °C
skálaosztás ❄ 1-5
Elnyert díjak, kitüntetések:
SEHR GUT
Im Test 9 Thermostatventile
fehér kivitel
távérzékelővel
kapillárcső 2 m hosszú (10) 101 15 65 21,85 010
kapillárcső 5 m hosszú (10) 101 15 66 33,05 010
kapillárcső 2 m hosszú (10) 101 15 82 21,85 010
7/2000
Interclima, Párizs
Trophée du Design
A Hannoveri Ipari Formatervezési Fórum
„iF” kitüntetés
Elzárható kivitel értéktartomány 7-28 °C
skálaosztás 0 ❄ 1-5
Nem elzárható kiv. értéktartomány 7-28 °C
skálaosztás ❄ 1-5
„Uni XHM” termosztát
folyadéktöltetű érzékelővel
M 30 × 1,5 mm-es menetes csatlakozással
„Uni XHM” jelölés a termosztát alsó részén
megnövelt szelepemelkedéssel
fehér kivitel (10) 101 13 60 15,50 010
„Uni XHT” termosztát
folyadéktöltetű érzékelővel
M 30 × 1,5 mm-es menetes csatlakozással
„Uni XHT” jelölés a termosztát alsó részén
maximális fűtőközeg hőmérséklete: 90 °C
átlátszó kivitel 101 13 00 12,45 010
„Uni XHZ” termosztát
folyadéktöltetű érzékelővel
24 V-os hálózati csatlakozóval
M 30 × 1,5 mm-es menetes csatlakozással
„Uni XHZ” jelölés a termosztát alsó részén
fehér kivitel (10) 101 13 69 14,35 010
„Uni XHB” termosztát
folyadéktöltetű érzékelővel
M 30 × 1,5 mm-es menetes csatlakozással
A fajlagos szelepemelkedés és ezáltal a
szelephez tartozó k v -érték, más Oventrop
szelepekhez képest, megnövelt értékű.
Különösen alkalmas 1K arányos
szabályozási eltéréssel történő
szelepméretezésre.
Elzárható kivitel értéktartomány 7-28 °C
skálaosztás 0 ❄ 1-5
Elzárható kivitel értéktartomány 7-28 °C
skálaosztás 0 ❄ 1-5
Funkció: ugyanaz, mint az „Uni XH”-nál.
A beállítani kívánt érték időfüggő
csökkentésére kiegészítésként felszerelhető
kapcsolóórával (t. sz.: 115 13 88) és hálózati
csatlakozóval (t. sz.: 115 13 89).
Nem elzárható kiv. értéktartomány 10-28 °C
alacsonyabb működési
tartomány kb. 6-24 °C
skálaosztás ❄ 1-5
Vandalizmus ellen védett modell, beépített
lopás elleni védelemmel és megerősített
hajlítószilárdsággal.
fehér kivitel (10) 101 13 18 18,50 010
Elektromos termosztátok 1.11 oldalon
Termosztátok tartozékai
1.10 oldalon
2005 1.01

Termosztatikus szelepfejek M 30 × 1,5 mm-es
csatlakozással Oventrop szelepekhez
és beépített szelepkészlettel szerelt fűtőtestekhez (M 30 × 1,5)
Termék
Csom.
egység
Termékszám
Megjegyzés
„Uni LH” termosztatikus szelepfej
folyadéktöltetű érzékelővel
M 30 × 1,5 mm-es menetes csatlakozással
„Uni LH” jelölés a termosztát alsó részén
fehér színű kivitel (10) 101 14 65 11,70 010
fehér színű kivitel
memóriatárcsa nélkül (25) 101 14 66 11,35 010
céglogóval ellátott memóriatárcsa
szállítása előzetes
egyeztetés alapján
fehér színű kivitel (10) 101 14 64 11,70 010
fehér színű kivitel (10) 101 14 88 13,70 010
A beállítási tartomány a kézikerék belsejében
elhelyezett reteszekkel határolható, illetve a
tetszőlegesen kiválasztott beállítási érték
rögzíthető. Csökkent látóképességűek
számára is megfelelő tapintási pontokkal
ellátott. A beállított érték jelölése memóriatárcsa
segítségével.
Maximális fűtőközeg hőmérséklet: 120 °C.
Elzárható kivitel értéktartomány 7-28 °C
skálaosztás 0 ❄ 1-5
Nem elzárható kiv. értéktartomány 7-28 °C
skálaosztás 0 ❄ 1-5
Uszodákban, gyógyfürdőkben történő
alkalmazásra.
Nem elzárható kiv. értéktartomány 8-38 °C
skálaosztás 1-7
Kivitel
szürke, takarógyűrűvel
(RAL 7004) (25) 101 14 61 *
antracit, takarógyűrűvel (25) 101 14 67 14,45 010
aranyozott, takarógyűrűvel (25) 101 14 68 34,05 010
krómozott, takarógyűrűvel (25) 101 14 69 20,55 010
Elzárható kivitel értéktartomány 7-28 °C
skálaosztás 0 ❄ 1-5
fehér színű kivitel, távérzékelővel
kapillárcső 0,6 m hosszú (75) 101 16 64 20,85 010
2 m hosszú (75) 101 16 65 20,85 010
5 m hosszú (75) 101 16 66 32,15 010
10 m hosszú (75) 101 16 67 49,20 010
2 m hosszú (75) 101 16 82 20,85 010
kapillárcső 2 m hosszú (10) 101 16 88 22,80 010
Gyártása megszűnik.
Elzárható kivitel értéktartomány 7-28 °C
skálaosztás 0 ❄ 1-5
Gyártása megszűnik.
Nem elzárható kiv. értéktartomány 7-28 °C
skálaosztás 0 ❄ 1-5
Uszodákban, gyógyfürdőkben történő
alkalmazásra.
Nem elzárható kiv. értéktartomány 8-38 °C
skálaosztás 1-7
antracit színű kivitel
takarógyűrűvel és távérzékelővel
kapillárcső 2 m hosszú (75) 101 16 45 22,20 010
Elzárható kivitel értéktartomány 7-28 °C
skálaosztás 0 ❄ 1-5
Gyártása megszűnik.
Elektromos termosztátok 1.11 oldalon
Termosztátok tartozékai
1.10 oldalon
1.02
* új termék a 2005-ös katalógusban
2005

1
5
5
Termosztatikus szelepfejek M 30 × 1,5 mm-es
csatlakozással Oventrop szelepekhez
és beépített szelepkészlettel szerelt fűtőtestekhez (M 30 × 1,5)
1
Termék
Csom.
egység
Termékszám
Megjegyzés
„Uni SH" termosztatikus szelepfej
folyadéktöltetű érzékelővel
M 30 × 1,5 mm-es menetes csatlakozással
„Uni SH" jelölés a foglalatban található
fehér színű kivitel (10) 101 20 65 *
Elzárható kivitel értéktartomány 7-28 °C
skálaosztás 0 ❄ 1-5
formatervezett takarógyűrű
antracit (RAL 7016) 101 20 80 *
krómozott 101 20 81 *
formatervezett takarógyűrű céglogó elhelyezésre
fehér (RAL 9016) 101 20 92 *
Céglogó nyomtatásához külön
megrendelő űrlap kitöltése szükséges.
Legkisebb rendelési mennyiség: 200 db.
Az árhoz hozzá kell számítani a klisé
költséghányadát.
„Uni CH” termosztatikus szelepfej
formatervezés
folyadéktöltetű érzékelővel
M 30 × 1,5 mm-es menetes csatlakozással
„Uni CH” jelölés a termosztát alsó részén
A hollandi anya takarásához tolókás kivitelű
beépített burkolófelülettel.
Az „Uni CH” termosztatikus szelepfej
szabadalmi joggal védett.
Maximális fűtőközeg hőmérséklet: 120 °C.
5
2 3 4
oventrop
1
fehér színű kivitel (10) 101 12 65 11,70 010
Nem elzárható kiv. értéktartomány 7-28 °C
skálaosztás 0 ❄ 1-5
5
1 2 3 4
oventrop
fehér színű kivitel
távérzékelővel
kapillárcső 2 m hosszú 101 12 61 20,85 010
Elnyert díjak, kitüntetések:
Interclima, Párizs
Trophée du Design
A Hannoveri Ipari Formatervezési Fórum
„iF” kitüntetés
3
4
„Uni LH” termosztatikus szelepfej távbeállítóval
M 30 × 1,5 mm-es menetes csatlakozással
fehér színű kivitel
Gyártása megszűnik.
Távállítással és távfelügyeleti lehetőséggel
rendelkező termosztatikus szelepfejek
különösen alkalmasak padló alatti
konvektorokhoz, burkolat mögötti
fűtőtestekhez, padlófűtésekhez.
Maximális fűtőközeg hőmérséklet: 120 °C.
2
1
0
kapillárcső 2 m hosszú 101 22 95 46,65 010
5 m hosszú 101 22 96 61,00 010
Elzárható kivitel értéktartomány 7-28 °C
skálaosztás 0 ❄ 1-5
10 m hosszú 101 22 97 75,85 010
2
3
4
fehér színű
távérzékelővel kiegészített kivitel
0
kapillárcső 2 m hosszú 101 23 95 78,40 010
5 m hosszú 101 23 96 92,25 010
Elzárható kivitel értéktartomány 7-28 °C
skálaosztás 0 ❄ 1-5
Elektromos termosztátok 1.11 oldalon
Termosztátok tartozékai
1.10 oldalon
2005 * új termék a 2005-ös katalógusban
1.03

Termosztatikus szelepfejek M 30 × 1,5 mm-es
csatlakozással Oventrop szelepekhez
és beépített szelepkészlettel szerelt fűtőtestekhez (M 30 × 1,5)
Termék
Csom.
egység
Termékszám
Megjegyzés
„Uni DH“ termosztatikus szelepfej
tágulótöltetes érzékelővel
M 30 × 1,5 mm-es menetes csatlakozással
„Uni DH” jelölés a termosztát alsó részén
Max. fűtőközeg hőmérséklet: 120 °C.
Kivitel:
5
1 2 3 4
oventrop
fehér színű (10) 101 10 65 9,30 010
krómozott (10) 101 10 69 18,10 010
Elzárható kivitel értéktartomány 7-28 °C
skálaosztás 0 ❄ 1-5
fehér színű kivitel
távérzékelővel
5
1 2 3 4
kapillárcső 2 m hosszú (10) 101 11 65 20,85 010
Nem elzárható kiv. értéktartomány 7-28 °C
skálaosztás 0 ❄ 1-5
oventrop
Gyártása megszűnik.
Az „Uni XH”, „Uni XHM”, „Uni XHB”, „Uni XHT”, „Uni XHZ”, „Uni LH”,
„Uni CH” és „Uni DH” termosztatikus szelepfejek adapter nélkül
csatlakoztathatók a következő gyártók beépített szelepes fűtőtesteihez:
– ACOVA
– Alarko
– Aluplan
– Arbonia
– Baufa
– Bisasi
– boki
– Bemm
– Borer
– Bremo
– Caradon-Stelrad
– Cetra
– Cöskünöz
– Concept
– Dekatherm
– DEF
– Delta
– Demrad
– DiaNorm
– Dia-therm
– Dunaferr
– DURA
– Ferroli
– Gerhard + Rauh
– Heatline
– Henrad
– HM-Heizkörper
(A változtatás joga fenntartva)
– Hoval
– IMAS
– Itemar/Biasi
– Jaga
– JOCO
– Kampmann
– Kaitherm
– Kermi
– Kalor
– Korado
– Lembacher
– Manaut
– Merriott
– Neria
– Purmo
– Radson
– Rettig
– Runtal
– Starpan
– Stelrad
– Superia
– US-Steel
– Vasco
– VEHA
– Winkels
– Zehnder
– Zenith
Beépítési példa G 3 /4 külsőmenetes
kiképzésű, 50 mm-es csőkötés távolságú
beépíthető szelepegységre.
A csavarzatkínálatot ezen fűtőtestek
csővezetékeivel történő összekötésére az
1.34, 1.35, 1.36, 1.37 és 1.45 oldalon
találhatók.
Elektromos termosztátok 1.11 oldalon
Termosztátok tartozékai
1.10 oldalon
1.04
2005

Termosztatikus szelepfejek beépített szelepes fűtőtestekhez
a szeleptest felé szorítókötéses csatlakozással
1
Termék
Csom.
egység
Termékszám
Megjegyzés
„Uni XD” termosztatikus szelepfej
folyadéktöltetű érzékelővel
a szeleptest felé szorítókötéses csatlakozással
„Uni XD” jelölés a termosztát alsó részén
fehér színű kivitel (10) 101 13 75 12,30 010
fehér színű kivitel (10) 101 13 74 12,30 010
Az alábbi termosztátok adapter nélkül
alkalmasak Danfoss RA típusú szelepbetéttel
szerelt beépített szelepes
fűtőtestekhez történő csatlakoztatásra.
Szorítókötés hollandi anyával:
– könnyű szerelés
– biztonságos kötés
A beállítási tartomány a beépített külső oldali
retesz-szerkezettel határolható, illetve a
tetszőlegesen kiválasztott beállítási érték
rögzíthető. Csökkent látóképességűek
számára is megfelelő tapintási pontokkal
ellátott. A beállított érték jelölése memóriatárcsa
segítségével.
Maximális fűtőközeg hőmérséklete: 120 °C.
Elzárható kivitel értéktartomány 7-28 °C
skálaosztás 0 ❄ 1-5
Nem elzárható kiv. értéktartomány 7-28 °C
skálaosztás ❄ 1-5
fehér színű kivitel
távérzékelővel
kapillárcső 2 m hosszú (10) 101 15 75 21,85 010
Elzárható kivitel értéktartomány 7-28 °C
skálaosztás 0 ❄ 1-5
„Uni XDZ” termosztatikus szelepfej
folyadéktöltetű érzékelővel
24 V-os hálózati csatlakozóval
a szeleptest felé szorítókötéses csatlakozással
„Uni XDZ” jelölés a termosztát alsó részén
fehér színű kivitel (10) 101 13 79 14,35 010
„Uni LD” termosztatikus szelepfej
folyadéktöltetű érzékelővel
a szeleptest felé szorítókötéses csatlakozással
„Uni LD” jelölés a termosztát alsó részén
fehér színű kivitel (10) 101 14 75 11,70 010
fehér színű kivitel, (25) 101 14 76 11,35 010
memóriatárcsa nélkül,
céglogóval ellátott memóriatárcsa szállítása
előzetes egyeztetés alapján
fehér színű kivitel (10) 101 14 72 11,70 010
Kivitel:
szürke, takarógyűrűvel
(RAL 7004) (25) 101 14 70 *
antracit, takarógyűrűvel (25) 101 14 78 14,45 010
krómozott, takarógyűrűvel (25) 101 14 79 20,50 010
aranyozott, takarógyűrűvel (25) 101 14 80 34,05 010
Funkció: ugyanaz, mint az „Uni XD”-nél.
A beállítani kívánt érték időfüggő
csökkentésére kiegészítésként felszerelhető
kapcsolóórával (t. sz.: 115 13 88) és hálózati
csatlakozóval (t. sz.: 115 13 89).
Nem elzárható kiv. értéktartomány 10-28 °C
csökkentett működés kb.
6 – 24 °C
skálaosztás ❄ 1-5
Elzárható kivitel értéktartomány 7-28 °C
skálaosztás 0 ❄ 1-5
Elzárható kivitel értéktartomány 7-28 °C
skálaosztás 0 ❄ 1-5
Nem elzárható kiv. értéktartomány 7-28 °C
skálaosztás ❄ 1-5
Elzárható kivitel értéktartomány 7-28 °C
skálaosztás 0 ❄ 1-5
fehér színű kivitel
távérzékelővel
kapillárcső 2 m hosszú (75) 101 16 85 20,85 010
Elektromos termosztátok 1.11 oldalon
Elzárható kivitel értéktartomány 7-28 °C
skálaosztás 0 ❄ 1-5
Termosztátok tartozékai
1.10 oldalon
2005 * új termék a 2005-ös katalógusban
1.05

1
5
Termosztatikus szelepfejek beépített szelepes fűtőtestekhez
a szeleptest felé szorítókötéses csatlakozással
Termék
Csom.
egység
Termékszám
Megjegyzés
„Uni CD” termosztatikus szelepfej
formatervezés
folyadéktöltetű érzékelővel
szeleptest felé szorítókötéses csatlakozással
fehér színű kivitel (10) 101 12 75 11,70 010
A hollandi anya takarásához tolókás kivitelű
beépített burkolófelülettel.
Max. fűtőközeg hőmérséklet: 120 °C.
Nem elzárható kiv. értéktartomány 7-28 °C
skálaosztás 0 ❄ 1-5
Gyártása megszűnik.
1
2 3 4
oventrop
5
fehér színű,
távérzékelővel kiegészített kivitel
5
2 3 4
oventrop
1
kapillárcső 2 m hosszú 101 12 81 20,85 010
Nem elzárható kiv. értéktartomány 7-28 °C
skálaosztás 0 ❄ 1-5
Gyártása megszűnik.
2
3
4
0
„Uni LD” termosztatikus szelepfej távbeállítóval
szeleptest felé szorítókötéses csatlakozással
fehér színű kivitel
kapillárcső 2 m hosszú 101 22 75 46,65 010
Elnyert díjak, kitüntetések:
Interclima, Párizs
Trophée du Design
A Hannoveri Ipari Formatervezési Fórum
„iF” kitüntetés
Elzárható kivitel értéktartomány 7-28 °C
skálaosztás 0 ❄ 1-5
Az „Uni XD”, „Uni XDZ”, „Uni LD” és „Uni CD”
termosztatikus szelepfejek adapter nélkül csatlakoztathatók a
következő gyártók beépített szelepes fűtőtesteihez:
– Agis
– Arbonia
– Brötje
– Brugman
– Buderus
– CICH
– De ’Longhi
– Hudevad
– Radel
– Ribe/Rio
– Schäfer
– TERMO TEKNIK
– Thor
– Vogel & Noot
Beépítési példa G 3 /4 külsőmenetes
kiképzésű, 50 mm-es csőkötés távolságú
beépíthető szelepegységre, egy- és
kétcsöves fűtési rendszerre.
A csavarzatkínálatot ezen fűtőtestek
csővezetékeivel történő összekötésére az
1.34, 1.35, 1.36, 1.37 és 1.45 oldalon
találhatók.
Elektromos termosztátok 1.11 oldalon
Termosztátok tartozékai
1.10 oldalon
1.06
2005

Szerelvények és szabályozók
idővezérlésű egyedi helyiséghőmérséklet-szabályozáshoz
1
Termék
Csom.
egység
Termékszám
Megjegyzés
„Uni XHZ” energiatakarékos készlet
az alábbiakból áll:
„Uni XHZ” termosztatikus szelepfej, fehér színű kivitel,
M 30 × 1,5 mm-es menetes csatlakozással
hálózati csatlakozó és kapcsolóóra 101 13 50 37,40 011
„Uni XDZ” energiatakarékos készlet
az alábbiakból áll:
„Uni XDZ” termosztatikus szelepfej, fehér színű
kivitel, szorítókötéses csatlakozással
hálózati csatlakozó és kapcsolóóra 101 13 52 37,40 011
Energiatakarékos készlet az „Uni XH / XD”
termosztatikus szelepfej funkciókkal az
egyedi helyiséghőmérséklet hálózati
csatlakozóval és kapcsolóórával történő
szabályozásához.
Illeszthető minden M 30 × 1,5 mm-es
menetes csatlakozású („Uni XHZ”)
és szorítókötéses csatlakozású („Uni XDZ”).
termosztatikus szelep csatlakozásához és
beépített szelephez.
Helyiséghőmérséklet csökkentés
csökkentett üzemmódban kb. 4 °C.
„Uni XHZ” termosztatikus szelepfej
folyadéktöltetű érzékelővel
24 V-os hálózati csatlakozóval
M 30 × 1,5 mm-es menetes csatlakozással
„Uni XHZ” jelölés
a termosztát alsó részén
fehér színű kivitel (10) 101 13 69 14,35 010
„Uni XDZ” termosztatikus szelepfej
folyadéktöltetű érzékelővel
24 V-os hálózati csatlakozóval
szorítókötéses csatlakozással
„Uni XDZ” jelölés
a termosztát alsó részén
fehér színű kivitel (10) 101 13 79 14,35 010
Kapcsolóóra
„Uni XHZ” és „Uni XDZ”
termosztatikus szelepfejekhez
230 V 115 13 88 14,35 011
Funkció ugyanaz, mint az „Uni XH / XD” -nél.
A beállítani kívánt érték időfüggő
csökkentésére kiegészítésként felszerelhető
kapcsolóórával (termékszám: 115 13 88)
és hálózati csatlakozóval
(termékszám: 115 13 89).
Nem elzárható kiv. értéktartomány 10-28 °C
csökkentett működés
kb. 6 – 24 °C
skálaosztás ❄ 1-5
Nem elzárható kiv. értéktartomány 10-28 °C
csökkentett működés
kb. 6 – 24 °C
skálaosztás ❄ 1-5
A kapcsolóóra egy hálózati csatlakozóval
összekötött „Uni XHZ” és „Uni XDZ”
termosztatikus szelepfejeken beállítani kívánt
értékének csökkentéséhez szükséges.
A beállítani kívánt érték csökkentése a hét
minden napján egyedi időprogram szerint
történik.
Hálózati csatlakozó
„Uni XHZ” és „Uni XDZ”
termosztatikus szelepfejekhez 115 13 89 9,30 011
A feszültség csökkentésére
230 V-ról 24 V-ra.
Csatlakozó kábel 2 m hosszú.
Adapter
Menetes csatlakozású termosztatikus
szelepfejek átszereléséhez
M 30 × 1,0 mm-ről M 30 × 1,5 mm-re 101 14 45 4,35 999
2005
1.07

Termosztatikus szelepfejek M 30 × 1,0 mm-es menetes csatlakozással
Egyéb kivitelek
Termosztatikus szelepfejek M 30 × 1,0
„Uni L” termosztatikus szelepfej
folyadéktöltetű érzékelővel
M 30 × 1,0 mm-es menetes csatlakozással
„Uni L” jelölés a termosztát alsó részén
fehér színű kivitel (10) 101 14 01 11,70 010
fehér színű kivitel (75) 101 16 51 20,85 010
távérzékelővel
kapillárcső 2 m hosszú
oventrop
Termék
Csom.
egység
Termékszám
Megjegyzés
1998-ig gyártott Oventrop szelepekre.
Elzárható kivitel értéktartomány 7-28 °C
skálaosztás 0 ❄ 1-5
Elzárható kivitel értéktartomány 7-28 °C
skálaosztás 0 ❄ 1-5
5
1 2 3 4
„Uni D” termosztatikus szelepfej
tágulótöltetes érzékelővel
M 30 × 1,0 mm-es menetes csatlakozással
„Uni D” jelölés a termosztát alsó részén
fehér színű kivitel (10) 101 10 90 9,30 010
Egyéb termosztatikus szelepfejek
Gyártása megszűnik.
Elzárható kivitel értéktartomány 7-28 °C
skálaosztás 0 ❄ 1-5
„Uni LK” termosztatikus szelepfej
folyadéktöltetű érzékelővel
M 28 × 1,0 mm-es menetes csatlakozással
Kosmia gyártmányú termosztatikus
szelepekhez illeszthető.
fehér színű kivitel (10) 161 35 01 13,45 010
Elzárható kivitel értéktartomány 7-28 °C
skálaosztás 0 ❄ 1-5
„Uni LA” termosztatikus szelepfej
folyadéktöltetű érzékelővel
M 28 × 1,5 mm-es menetes csatlakozással
Herz gyártmányú termosztatikus
szelepekhez illeszthető.
fehér színű kivitel (10) 161 34 01 11,70 010
(10) 161 34 65 11,70 010
fehér színű kivitel,
memóriatárcsa nélkül (10) 161 34 11 11,35 010
Elzárható kivitel értéktartomány 7-28 °C
skálaosztás 0 ❄ 1-5
Nem elzárható kiv. értéktartomány 7-28 °C
skálaosztás ❄ 1-5
Elzárható kivitel értéktartomány 7-28 °C
skálaosztás 0 ❄ 1-5
memóriatárcsa nélkül (10) 161 34 64 11,35 010
logóval ellátott memóriatárcsa szállítása előzetes egyeztetés alapján
Nem elzárható kiv. értéktartomány 7-28 °C
skálaosztás ❄ 1-5
„Uni LI” termosztatikus szelepfej
folyadéktöltetű érzékelővel
M 32 × 1,0 mm-es menetes csatlakozással
Ista gyártmányú termosztatikus
szelepekhez illeszthető.
fehér színű kivitel (10) 161 62 00 13,45 010
Elzárható kivitel értéktartomány 7-28 °C
skálaosztás 0 ❄ 1-5
„Uni LR” termosztatikus szelepfej
folyadéktöltetű érzékelővel
M 33 × 2,0 mm-es menetes csatlakozással
Rossweiner gyártmányú termosztatikus
szelepekhez illeszthető.
fehér színű kivitel (10) 161 63 01 13,45 010
Elzárható kivitel értéktartomány 7-28 °C
skálaosztás 0 ❄ 1-5
„Uni LM” termosztatikus szelepfej
folyadéktöltetű érzékelővel
M 38 × 1,5 mm-es menetes csatlakozással
Meges gyártmányú termosztatikus
szelepekhez illeszthető.
fehér színű kivitel (10) 161 61 00 13,45 010
Elzárható kivitel értéktartomány 7-28 °C
skálaosztás 0 ❄ 1-5
„Uni LV” termosztatikus szelepfej
folyadéktöltetű érzékelővel
Szorítókötéses csatlakozás hollandi anyával
Vaillant gyártmányú termosztatikus
szelepekhez illeszthető.
fehér színű kivitel (10) 161 60 01 13,45 010
Termosztatikus szelepfejek csak 1974 előtt
gyártott „maxi/mini”-termosztatikus szelepekhez
M 40 × 1,5 mm-es menetes csatlakozással
„Uni L” termosztatikus szelepfej
folyadéktöltetű érzékelővel (10) 101 55 00 13,45 010
Elzárható kivitel értéktartomány 7-28 °C
skálaosztás 0 ❄ 1-5
Ezen sorozat szelepei nem szerepelnek
a gyártási programban.
Ezek a szabályozófejek az 1.14–1.20 oldalakon
lévő szelepekkel nem kombinálhatók.
1.08
2005
