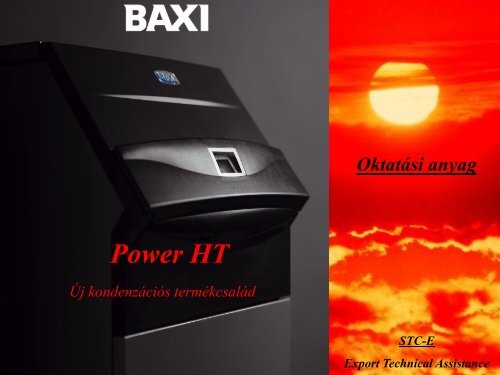

Oktatási anyag<br />
Power <strong>HT</strong><br />
Új kondenzációs termékcsalád<br />
STC-E<br />
Export Technical Assistance
Termékskála<br />
<strong>POWER</strong> <strong>HT</strong> <strong>1.<strong>85</strong>0</strong><br />
<strong>85</strong> <strong>kW</strong><br />
<strong>POWER</strong> <strong>HT</strong> <strong>1.<strong>100</strong>0</strong><br />
<strong>POWER</strong> <strong>HT</strong> 1.1200<br />
<strong>100</strong> <strong>kW</strong><br />
120 <strong>kW</strong><br />
<strong>POWER</strong> <strong>HT</strong> 1.1500<br />
150 <strong>kW</strong><br />
Minden típus hatásfok minősítéssel rendelkezik 92/42/CEE
Külső méretek
Fűtési körök, csatlakozó méretek<br />
MR: fűtési előremenő<br />
RR: fűtési visszatérő<br />
P1: fűtési keringetőszivattyú<br />
EV: tágulási tartály<br />
SV: biztonsági szelep<br />
<strong>POWER</strong> <strong>HT</strong><br />
Típus<br />
Minimum átfolyó<br />
víz mennyiség<br />
liter/óra<br />
Vízmennyiség<br />
∆T=20 C liter/óra<br />
A hidraulikus váltó típusát az alsó<br />
táblázatban szereplő vízmennyiség<br />
függvényében kell megválasztani!<br />
SV<br />
EV<br />
<strong>1.<strong>85</strong>0</strong>0 1900 3700<br />
<strong>1.<strong>100</strong>0</strong> 2<strong>100</strong> 4300<br />
1.1200 2600 5200<br />
1.1500 3300 6500
HMV tároló csatlakoztatása<br />
Távolítsuk el az ellenállást<br />
mielőtt csatlakoztatnánk az<br />
NTC érzékelőt<br />
Jelmagyarázat<br />
UB - HMV indirekt tároló<br />
M2 - kapocsléc<br />
SB - HMV érzékelő<br />
RE - eltávolítandó ellenállás<br />
MR - előremenő fűtési ág<br />
RR - fűtési visszatérő/ HMV visszatérő<br />
MB - HMV indirekt tároló előremenő<br />
RB - HMV indirekt tároló visszatérő<br />
P1 - fűtési keringetőszivattyú<br />
P2 - HMV töltőszivattyú<br />
TS - biztonsági termosztát<br />
PS - biztonsági nyomáskapcsoló
Kéménybe történő csatlakozás<br />
Max. cső hosszúság (L)<br />
Mindegyik 90 könyök csökkenti a<br />
max. hosszt<br />
Mindegyik 45 könyök csökkenti a<br />
max. hosszt<br />
20 1 méterrel 0,5 méterrel
Elektromos csatlakoztatás<br />
Primer köri<br />
keringetőszivattyú<br />
(P1)<br />
HMV<br />
töltőszivattyú<br />
(P3)<br />
Szekunder köri<br />
keringetőszivattyú (P2)<br />
(több zónás rendszerben a QAA73 vezérli)
Elektromos csatlakoztatás<br />
A<br />
keringetőszivattyút<br />
közvetlenül<br />
gázkazán vezérli<br />
P1<br />
A zónaszivattyút a<br />
szobatermosztát<br />
indítja<br />
P2<br />
st<br />
Keringetőszivattyút<br />
a QAA73 vezérli<br />
(P3)<br />
HMV töltőszivattyú<br />
(P3)
Példa<br />
Eszközök QAA73 távvezérlővel Szoba-termosztáttal<br />
Kapocsléc<br />
kapocsléc<br />
Primer köri szivattyú PLP M1: A - B M1: A -B<br />
HMV töltőszivattyú PDHW M3: 13-14 M3: 13-14<br />
Fűtési szivattyú M3: 11-12 M3: 11-12<br />
HMV érzékelő TS M2: 7-8 M2: 7-8<br />
Távvézrlő QAA73 M2: 1-2 NO<br />
Szobatermosztát M2: 3-4 OPEN M2: 3-4<br />
Csatlakozási<br />
adatlap<br />
Kapocsléc<br />
Fűtési<br />
szivattyú<br />
Fűtési szivattyú
Példa
Példa
Példa<br />
•Nyomjuk meg a gombokat, hogy belépjünk a programozási üzemmódba;<br />
•A kiválasztott paraméter értékét a gombokkal tudjuk módosítani;<br />
•Nyomjuk meg gombot, hogy mentsük a beállítást és kilépjünk a programozásból;.
Példa<br />
Újraindítással<br />
megszüntethető hiba<br />
(Nyomjuk meg a reset<br />
gombot)<br />
Nem szüntethető meg<br />
újraindítással<br />
(Szüntessük meg a hiba okát)
Beüzemelői paraméterek<br />
A beüzemelői paraméterekhez történő<br />
belépéshez:<br />
• nyomjuk meg a gombokat,<br />
amíg a H90 paraméter megjelenik a<br />
kijelzőn<br />
• nyomjuk meg a gombokat,<br />
hogy kiválasszuk a módosítani kívánt<br />
paramétereket<br />
• nyomjuk meg a vagy a<br />
gombot, hogy módosítsuk a paraméter<br />
értékét<br />
• nyomjuk meg a gombot, hogy<br />
kilépjünk a beállítási üzemmódból
Egy gázszelepes készülék beállítása
Két gázszelepes készülék beállítása
Gázkazán fő részei<br />
Jegyzék:<br />
1 Nyomásmérőóra<br />
2 Szifon<br />
3 Fűtési NTC érzékelő<br />
4 Biztonsági termosztát<br />
5 Gázszelep<br />
6 Égéstér<br />
7 Lángérzékelő<br />
8 Égő<br />
9 Gyújtóelektróda<br />
10 Venturi csöves keverő<br />
11 Gáz diafragma<br />
12 Ventilátor<br />
13 Égéstermék csatalkozócsonk<br />
14 Automata légtelenítő<br />
15 Hidraulikus nyomásérzékelő<br />
16 Kondenzvíz leeresztő pont<br />
17 Égéstermék csatlakozás<br />
18 Égéstermék hőmérséklet érzékelő
Gázkazán fő részei<br />
Biztonsági termosztát<br />
105 °C<br />
NTC érzékelő<br />
Nyomásérzékelő<br />
Nyomásérzékelő<br />
csatlakozási pont
Nyomáskapcsoló<br />
Működési nyomásérték: 0,2 - 6 bar<br />
Max működési hőmérséklet: 120 °C<br />
Commutation pressure: 0,5 ± 0,1 bar<br />
Reinstatement differential pressure: 0,15 – 0,4 bar<br />
Membrán: Rozsdamentes acél<br />
CE, IMQ, VDE, UR által jóváhagyva<br />
Alkatrész rendelési kód:<br />
5663750
NTC érzékelő<br />
NTC érzékelő jellemzők:<br />
Névleges ellenállás (25°C): <strong>100</strong>00 W ± 3%<br />
Temperature coefficient b (25-<strong>85</strong> °C): 3977 ± 0,75%<br />
Hőmérséklet tartomány: -10 / +<strong>100</strong> °C<br />
Ellenállás 40°C-on: 5332 W<br />
Ellenállás 60°C-on: 2492 W<br />
Alkatrész rendelési kód:<br />
8434840
Biztonsági termosztát<br />
Termosztát jellemzői:<br />
Kapcsolás: alapállapotban zárt<br />
Nyitó hőmérséklet: 105 ± 3,5 °C<br />
Záró hőmérséklet: <strong>85</strong> ± 4 °C<br />
Alkatrész rendelési kód:<br />
8630380
Ventilátor<br />
Alkatrész rendelési kód:<br />
3621190 for Power <strong>HT</strong> <strong>1.<strong>85</strong>0</strong> / <strong>1.<strong>100</strong>0</strong><br />
3621420 for Power <strong>HT</strong> 1.1150 / 1.200 / 1.1500
Venturi szerelvény<br />
Alkatrész rendelési kód:<br />
3621230 Power <strong>HT</strong> <strong>1.<strong>85</strong>0</strong> / <strong>1.<strong>100</strong>0</strong> típusokhoz<br />
3621430 Power <strong>HT</strong> 1.1200 / 1.1500 típusokhoz
Fúvókák<br />
Fúvóka pozíció<br />
<strong>1.<strong>85</strong>0</strong> / <strong>1.<strong>100</strong>0</strong> típusokhoz 1.1200 /1.1500 típusokhoz<br />
Fúvóka kódok<br />
Kód Megnevezés A [mm]<br />
3202950 Power <strong>HT</strong> <strong>1.<strong>85</strong>0</strong> fúvóka 11,5<br />
3202960 Power <strong>HT</strong> <strong>1.<strong>100</strong>0</strong> fúvóka 12<br />
3202970 Power <strong>HT</strong> 1.1200 fúvóka 11<br />
3202980 Power <strong>HT</strong> 1.1500 fúvóka 11,5
Gyújtó<br />
Adattábla<br />
ANTOSS ZAG 2V GYÚJTÓ<br />
Gyújtó frekvencia: 10Hz ± 10%<br />
Max tápfeszültség: 220 - 240 V<br />
Csatlakozók<br />
Alkatrész rendelési kód:<br />
8435220<br />
Max frekvencia: 50 - 60 Hz<br />
Gyújtó feszültség: min 15 kV<br />
Gyújtó energia: > 20 mJ<br />
Működési hőmérséklet: -20 / +<strong>85</strong> °C
Elektródák<br />
Electrode<br />
Kantal D<br />
Szigetelés<br />
Al 2 O 3<br />
Zinc-platedsteel<br />
Szilikon<br />
Electrode Kantal D<br />
Szigetelés Al 2 O 3<br />
Szilikon<br />
Zinc-plated-steel<br />
Gyújtó elektróda<br />
Alkatrész rendelési kód: 8422830<br />
Lángérzékelő elektróda<br />
Alkatrész rendelési kód: 8422840
Gázszelep<br />
SIT 822 Novamix<br />
gázszelep<br />
Rendelési kód 3621240
Kondenzszifon<br />
Alkatrész rendelési kód:<br />
3621200<br />
Kondenzvíz<br />
leeresztő<br />
Szifon
Power <strong>HT</strong> <strong>1.<strong>85</strong>0</strong> – <strong>1.<strong>100</strong>0</strong>
Power <strong>HT</strong> 1.1200 – 1.1500
Egykészülékes telepítés<br />
EGYKÉSZÜLÉKES<br />
TELEPÍTÉSI ÁBRA
Kaszkádtelepítés
Égéstermék elvezetés<br />
Betekintő nyílás<br />
Égéstermék<br />
csatlakozás<br />
Csatlakozó<br />
gyűjtővel<br />
Betekintő<br />
nyílás<br />
Kondenzvíz<br />
elvezető<br />
Szifon
