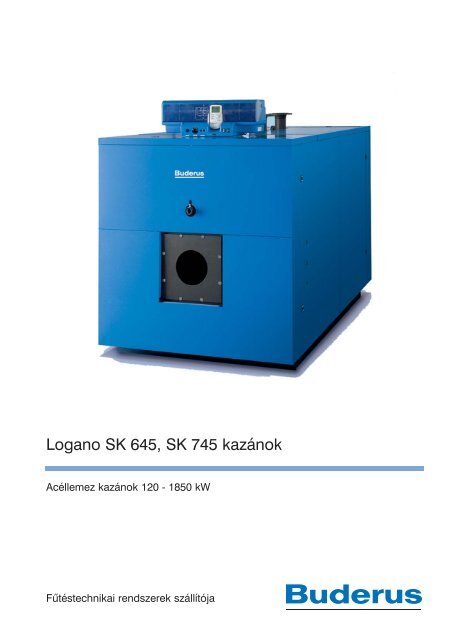

Logano SK 645, SK 745 kazánokAcéllemez kazánok 120 - 1850 kWFûtéstechnikai rendszerek szállítója

Buderus Hungária FûtéstechnikaKereskedelmi és Szolgáltató Kft.2310 Szigetszentmiklós,Leshegy út 15.Telefon: (24) 525-200Telefax: (24) 525-201Buderus Hungária Fûtéstechnika Kft.Nyugat-Magyarországi Kirendeltség8900 ZalaegerszegZrínyi u. 22.Telefon: (92) 510-555Telefax: (92) 510-556Buderus Ügyfélszolgálatwww.buderus.huinfo@buderus.huKék szám: (40) 200-589

Acéllemez kazánokLogano SK 645 - SK 745Logano SK 645 - SK 745 kazánsorozat• 120 ... 1850 kWÁttekintésJellemzõkSokoldalú kazánkoncepció- Alacsony hõmérsékletû fûtõkazánDIN EN 303 szerinti fordítókamrástüzeléssel olaj- vagy gáztüzeléshez.- Logano SK 645-745 típus háromszerkezetileg jóváhagyott kazánnagyságban és CE engedéllyel azösszes kereskedelmi forgalombanlévõ gáz- / olajégõvel 120-1850 kWteljesítménytartományban.- Alkalmas a DIN 51 603 szerinti ELtüzelõolaj, földgáz vagy PB gáztüzelésre, valamint összeépíthetõ azEN 267 ill. EN 676 szerinti ill. CEtanúsítvánnyal rendelkezõ összesolaj- és gázégõvel.- Kombinálható a Buderus programkínálatábantalálható különbözõtároló-vízmelegítõvel.- Kombinálható a Buderus programkínálatábantalálható különbözõszabályozókkal.Csendes és káros anyagbanszegény üzem- A fordítókamrás tûztér kis tûztérterhelésselegy káros anyagokbanszegény üzemet biztosít magashatásfokkal ( 93% -ig).- Nagy mértékû zajcsökkentés ahangcsillapító kazánalap és füstgázhangcsillapító alkalmazásával.Egyszerû és kényelmes kezelés- A mindenkori rendszerhidraulikáhozillesztett szabályozó funkciók.Az összes szabályozó készülékkevés kézi beavatkozással állíthatóbe. („Nyomni vagy forgatni”).Az összes szabályozó készülékkivitele a hozzárendelt funkció-modulokkalegyénileg bõvíthetõ.Gyors szerelés, üzembe helyezés ésszerviz-Az égõ problémamentes szerelése azelõre fúrt égõlap segítségével.-A kazánhoz illesztett biztonságiszelepcsoport.- Könnyen hozzáférhetõ, egyszerûentisztítható égõkamra.Buderus termékkatalógus 2010/1Acéllemez/1

Acéllemez kazánokLogano SK 645 - SK 745Logano SK 645 kazánokméret (kW) cikkszám120 7742160215190 7742160216Logano SK 645 250 7742160217alacsony hõmérsékletû kazán 300 7742160218szabályozó és égõ nélkül 360 7742160219420 7742160220500 7742160221600 7742160222Acéllemez/2Buderus termékkatalógus 2010/1

Acéllemez kazánokLogano SK 645 - SK 745Logano SK 745/730-1200 kW kazánokméret (kW) cikkszám730 7742160223Logano SK 745 820 7742160224alacsony hõmérsékletû kazán 1040 7742160225szabályozó és égõ nélkül 1200 7742160226Logano SK 745/1400-1850 kW kazánokméret (kW)Logano SK 745 1400alacsony hõmérsékletû kazán szabályozó és égõ nélkül 1850cikkszámBuderus termékkatalógus 2010/1Acéllemez/3

Acéllemez kazánokLogano SK 645 - SK 745Kiegészítõk a Logano SK 645, SK 745 kazánokhozMegnevezés Méret CikkszámMaximális nyomáskapcsoló DSH 143 F 001:- a kazán biztonsági szelepcsoportjához 81855160Minimális nyomáskapcsoló DSL 143 F 001:- a kazán biztonsági szelepcsoportjához 81370440Biztonsági hõmérséklet határoló és maximálisnyomáskorlátozó szett:- a kazán biztonsági szelepcsoportjához- nyomáskiegyenlítõ edény helyett 83590310EN 12828 szerint STB (biztonsági hõmérséklethatároló) < 110°C eseténNévleges átmérõ DN 200 5074548Füstgáz hangcsillapító Névleges átmérõ DN 250 5074550Névleges átmérõ DN 300 5074552Névleges átmérõ DN 360 5074554DN 200 5354016DN 250 5354018Füstgáz elvezetéshez tömítés DN 300 5354020DN 360 5354022DN 400 5354045DN 450SK 645/120/190/250 kW kazán 5963760SK 645/300 kW kazán 5963766SK 645/360/420 kW kazán 5963772SK 645/500 kW kazán 5963890SK 645/600 kW kazán 5963778Hang- és rezgéscsillapító kazánalap SK 745/730 kW kazán 5963778SK 745/820/1040 kW kazán 5963812SK 745/1200 kW kazán 5963860SK 745/1400 kW kazán 5963862SK 745/1850 kW kazán 5963902Tisztító kefe szett:- a tûztér tisztításához- a kazán szállítási terjedelmébe tartozikAcéllemez/4Buderus termékkatalógus 2010/1

Acéllemez kazánokLogano SK 645 - SK 745Kiegészítõk a Logano SK 645, SK 745 kazánokhozÉgõlap furatok SK 645/120 - 190kW Ø D Ø K Menet Égõlap Cikkszám105 150 M8 A 63026871160 224 M8 A 63026868140 170 M8/M10 B 5431312160 20/230 1) M10 A 5431315165 186 M10 A 7057648Égõlap furatok SK 645/250 - 600kW Ø D Ø K Menet Égõlap Cikkszám130 170 M8 A 7057580160 224 M8 A 63027946140 175 M10 D 7057628165 186 M10 A 7057620185 210 M10 A 7057621185 224 M12 A 7057626185 300 M12 A 63027958200 270 M12 A 2) 7057618200 280 M12 C 7057614210 235 M10 A 7057616225 270 M12 A 7057624270 298 M12 A 7057630Égõlap furatok SK 745/730 - 1850kW Ø D Ø K Menet Égõlap Cikkszám165 186 M10 A 63029976185 210 M10 A 63029972195 300 M12 A 63029977195 230/270 M10/M12 E 63029971210 235 M10 A 63029980210 230 M10 A 63029974215 240 M12 D 63029973225 270 M12 A 63029969230 280 M12 B 63029966230 340 M12 F 63029968260 310 M12 A 63029975270 298 M12 A 63029981285 350 M16 A 63029970285 360 M12 A 63029967290 340 M20 A 63029979300 340/406 M12 C 63029978305 330 M12 A 63030810325 400 M12 A 630308091)Kettõs lyukkör2)A lyuk ábrázolása (lásd képen) 30°C-kal jobbra forgatvaBuderus termékkatalógus 2010/1Acéllemez/5

Acéllemez kazánokLogano SK 645 - SK 745Logano SK 645/120-600 kW kazánhoz illeszthetõ Riello égõkTûztér- Gáz- NOx Gázszerelvénysor GázszerelvénysorKazán Égõ nyomás fogyasztás szegény földgáz tüzeléshez PB tüzeléshez OlajégõkMéret kW kW mbar fg nm3/h gázégõ fg 25 mbar fg 100 mbar PB 30 mbar PB 100 mbar Tü 5/2085 92 0,4 9,7 BS 2 D 2) MBD 405/2 MBD 405/2 MBD 405/2 MBD 405/2 RG 2 D TE 2)120BS 3 D120 132 0,6 14,0MBD 407/2 MBD 407/2 MBD 407/2 MBD 407/2 RG 3 D TE 2)BS 3 M 2) CG 220 CG 220 5) CG 220 CG 220 5) RG 3 D TE 2)190160 174 0,9 18,4BS 3 D 2) MBD 410/2 MBD 410/2 MBD 407/2 MBD 407/2 RG 4 D TE 2)BS 3 M 2) CG 220 CG 220 5) CG 220 CG 220 5) RG 4 D TE 2)190 210 1,3 22,2BS 4 D 2) MBD 410/2 MBD 410/2 MBD 407/2 MBD 407/2 RG 5 D 2)BS 4 M 2) CG 220 CG 220 5) CG 220 CG 220 5) RG 5 D 2)BS 4 D207 225 1,1 23,8MBD 410/2 MBD 410/2 MBD 407/2 MBD 407/2 RG 5 D 2)250 BS 4 M 2) CG 220 CG 220 5) CG 220 CG 220 5) RG 5 D 2)250 274 1,5 29,0 RS 25 M Blu 2) MBD 412 MBD 407 MBD 410 MBD 405 RL 34 MZ 2)300276 300 1,6 31,8 RS 25 M Blu 2) MBD 415 MBD 407 MBD 410 MBD 405 RL 34 MZ 2)300 329 1,8 34,9 RS 35 M Blu 2) MBD 412 MBD 407 MBD 410 MBD 405 RL 34 MZ 2)360280 302 1,7 32,0 RS 25 M Blu 2) MBD 415 MBD 407 MBD 410 MBD 405 RL 34 MZ 2)360 393 2,9 41,6 RS 35 M Blu 2) MBD 415 MBD 410 MBD 412 MBD 407 RL 44 MZ 2)420350 380 2,7 40,3 RS 35 M Blu 2) MBD 415 MBD 410 MBD 412 MBD 407 RL 44 MZ 2)420 459 3,4 48,6 RS 45 M Blu 2) MBD 420 MBD 410 - - RL 50 LP 2)375 404 1,4 42,8 RS 35 M Blu 2) MBD 415 MBD 410 MBD 412 MBD 407 RL 44 MZ 2)500 460 500 2,0 53,0 RS 45 M Blu 2) MBD 420 MBD 410 - - RL 50 LP 2)500 546 2,7 57,8 RS 68 M Blu 2) MBD 415 MBD 412 - - RL 50 LP 2)600534 580 2,7 61,4 RS 68 M Blu 2) MBD 415 MBD 412 - - RL 50 LP 2)600 655 3,2 69,4 RS 68 M Blu 2) MBD 420 MBD 412 - - RL 64 MZ 2)2) A tüzelõberendezéshez lángcsõhosszabbítás szükséges5) A maximális gáznyomás az égõ kézi elzárójánál 35 mbarLégszennyezõ anyag kibocsátás 3% O2-re átszámolva:- NOx szegény gázégõknél földgáz tüzelés esetén NOx < 90 mg/kWh CO < 20 mg/kWh- Olaj égõ esetén NOx < 220 mg/kWh CO < 40 mg/kWh Korom < 1 BAcéllemez/6Buderus termékkatalógus 2010/1

Acéllemez kazánokLogano SK 645 - SK 745Logano SK 745/730-1850 kW kazánhoz illeszthetõ Riello égõkTûztér- Gáz- NOx GázszerelvénysorKazán Égõ nyomás fogyasztás szegény földgáz tüzeléshez OlajégõkMéret kW kW mbar fg nm3/h gázégõ fg 25 mbar fg 100 mbar PB 30 mbar Tü 5/20607 660 2,7 69,9 RS 68 M Blu 2) MBD 420 MBD 412 MBD 412 RL 64 MZ 2)708 770 4,0 81,6 RS 68 M Blu730MBC 1200 MBD 412 MBD 412RS 120 M Blu730 795 4,5 84,2MBC 1200 MBD 415 MBD 415 RL 70 LPRS 120 E Blu 2)718 780 3,7 82,6 RS 68 M Blu 2) MBC 1200 MBD 412 MBD 412 RL 70 LP 2)820RS 120 M Blu820 893 5,1 94,6RS 120 E Blu 2) MBC 1900 MBD 415 MBD 415 RL 100 LP 2)RS 120 M Blu830 898 3,2 95,1RS 120 E Blu 2) MBC 1200 MBD 415 MBD 415RS 120 M Blu10402) - MBD 415 MBD 415 RL 100 LPRS 120 E Blu 2)1040 1140 5,7 121RS 160 M Blu 2) MBC 1200 - -RS 160 E Blu 2)RS 120 M Blu 2) - MBD 415 MBD 415RS 120 E Blu1086 1180 4,5 125RS 160 M Blu12002) MBC 1200 - - RL 130 LPRS 160 E Blu 2)RS 160 M Blu1200 1315 6,2 139RS 160 E Blu 2) MBC 3100 MBD 415 MBD 415RS 120 M Blu 2) - MBD 415 MBD 415RS 120 E Blu1086 1180 3,9 125RS 160 M Blu1400MBC 1200 - -RS 160 E Blu 2)RL 130 LP 2)RS 160 M Blu1400 1534 6,3 163RS 160 E Blu 2) MBC 1900 3) MBD 415 MBD 415 RL 190 M 2)RS 160 M Blu1472 1600 4,7 169RS 160 E Blu 2) MBC 1900 3) MBD 415 MBD 415RS 160 M Blu1850 1600 1740 5,4 184RS 160 E Blu 2) MBC 3100 3) MBD 420 MBD 420RL 190 M 2)RS 200 M Blu1850 2030 6,8 215RS 200 E Blu 2) MBC 3100 4) MBC 1200 MBD 420 RL 190 M 2)2) A tüzelõberendezéshez lángcsõhosszabbítás szükséges3) A minimális gáznyomás 40 mbar4) A minimális gáznyomás 50 mbarLégszennyezõanyag kibocsátás 3% O2-re átszámolva:- NOx szegény gázégõknél földgáz tüzelés esetén NOx < 90 mg/kWh CO < 20 mg/kWh- Olaj égõ esetén NOx < 220 mg/kWh CO < 40 mg/kWh Korom < 1 BBuderus termékkatalógus 2010/1Acéllemez/7

Acéllemez kazánokLogano SK 645 - SK 745Logano SK 645/120–600 kW kazánhoz illeszthetõ Weishaupt égõkKazán Égõ Tûztérnyomás Földgáz Nox szegény kivitelMéret kW kW mbar fg 25 mbar fg 50 mbar fg 100 mbar120 120 132 0,8WG 20N/1-C/ZM-LN WG 20N/1-C/ZM-LN WG 20N/1-C/ZM-LN1" W-MF 1) 1" W-MF 1) 1" W-MF 1)190 190 210 1,6WG 30N/1-C/ZM-LN WG 30N/1-C/ZM-LN WG 30N/1-C/ZM-LN3/4" W-MF 1) 3/4" W-MF 1) 3/4" W-MF 1)250 250 274 2,2WG 30N/1-A/ZM-LN WG 30N/1-A/ZM-LN WG 30N/1-A/ZM-LN1" W-MF 1) 3/4" W-MF 1) 3/4" W-MF 1)300 300 329 2,7WG 40N/1-A/ZM-LN WG 40N/1-A/ZM-LN WG 40N/1-A/ZM-LN1" W-MF 1) 3/4" W-MF 1) 3/4" W-MF 1)360 360 393 3,3WG 40N/1-A/ZM-LN WG 40N/1-A/ZM-LN WG 40N/1-A/ZM-LN1 1/2" W-MF 1) 3/4" W-MF 1) 3/4" W-MF 1)420 420 459 3,9WG 40N/1-A/ZM-LN WG 40N/1-A/ZM-LN WG 40N/1-A/ZM-LN2" W-MF 1) 1" W-MF 1) 3/4" W-MF 1)500 500 546 4,7WMG 10/3-A/ZM-LN WMG 10/3-A/ZM-LN WMG 10/3-A/ZM-LN2" 1) 1 1/2" 1) 1" 1)600 600 655 5,48WMG 10/3-A/ZM-LN WMG 10/3-A/ZM-LN WMG 10/3-A/ZM-LNDN65 1) 1 1/2" 1) 1" 1)Logano SK 645/120–600 kW kazánhoz illeszthetõ Weishaupt égõkKazán Égõ Tûztérnyomás Földgáz normál kivitel PB gáz normál kivitelMéret kW kW mbar fg 25 mbar fg 100 mbar pb 30 mbar pb 100 mbar120 120 132 0,8 lásd a Nox szegény kivitelnélWG 20F/1-C/ZM-LN WG 20F/1-C/ZM-LN3/4" W-MF 1) 3/4" W-MF 1)190 190 210 1,6 lásd a Nox szegény kivitelnélWG 30F/1-C/ZM-LN WG 30F/1-C/ZM-LN3/4" W-MF 1) 3/4" W-MF 1)250 250 274 2,2 lásd a Nox szegény kivitelnélWG 30F/1-A/ZM-LN WG 30F/1-A/ZM-LN3/4" W-MF 1) 3/4" W-MF 1)300 300 329 2,7 lásd a Nox szegény kivitelnélWG 40F/1-A/ZM-LN WG 40F/1-A/ZM-LN3/4" W-MF 1) 3/4" W-MF 1)360 360 393 3,3 lásd a Nox szegény kivitelnélWG 40F/1-A/ZM-LN WG 40F/1-A/ZM-LN3/4" W-MF 1) 3/4" W-MF 1)420 420 459 3,9 lásd a Nox szegény kivitelnélWG 40F/1-A/ZM-LN WG 40F/1-A/ZM-LN3/4" W-MF 1) 3/4" W-MF 1)500 500 546 4,7WMG 10/3-A/ZM-LN WMG 10/3-A/ZM-LN WMG 10/3-A/ZM-LN WMG 10/3-A/ZM-LN1 1/2" 1) 1" 1) 1" 1) 3/4" 1)600 600 655 5,48WMG 10/3-A/ZM-LN WMG 10/3-A/ZM-LN WMG 10/3-A/ZM-LN WMG 10/3-A/ZM-LN2" 1) 1" 1) 1 1/2" 1) 3/4" 1)1)A tüzelõberendezéshez 100 mm-es lángcsõhosszabbítás szükségesAcéllemez/8Buderus termékkatalógus 2010/1

Acéllemez kazánokLogano SK 645 - SK 745Logano SK 745/730-1850 kW kazánhoz illeszthetõ Weishaupt égõkKazán Égõ Tûztérnyomás Földgáz Nox szegény kivitelMéret kW kW mbar fg 25 mbar fg 50 mbar fg 100 mbar730 730 795 6,1WMG 20/2-A/ZM-LN WMG 20/2-A/ZM-LN WMG 20/2-A/ZM-LNDN65 1) 1 1/2" 1) 11/2" 1)820 820 893 6,47WMG 20/2-A/ZM-LN WMG 20/2-A/ZM-LN WMG 20/2-A/ZM-LNDN80 1) 2" 1) 11/2" 1)1040 1040 1140 7,25WMG 20/2-A/ZM-LN WMG 20/2-A/ZM-LN "WMG 20/2-A/ZM-LNDN100 1) DN80 1) 11/2" 1)1200 1200 1315 7,8WMG 20/3-A/ZM-LN WMG 20/3-A/ZM-LN WMG 20/3-A/ZM-LNDN100 1) DN65 1) 11/2" 1)1400 1400 1534 8,4G 30/2-A/ZM-LN WMG 20/3-A/ZM-LN WMG 20/3-A/ZM-LNDN100 1) DN65 1) 2" 1)1850 1850 2030 9,48G 40/2-A/ZM-LN G 40/1-B/ZM-LN G 40/1-B/ZM-LNDN125 1) DN80 1) DN65 1)Logano SK 745/730-1850 kW kazánhoz illeszthetõ Weishaupt égõkKazán Égõ Tûztérnyomás Földgáz normál kivitel PB gáz normál kivitelMéret kW kW mbar fg 25 mbar fg 100 mbar pb 30 mbar pb 100 mbar730 730 795 6,1WMG 10/4-A/ZM WMG 10/4-A/ZM WMG 10/4-A/ZM WMG 10/4-A/ZMDN65 1) 1" 1) 1 1/2" 1) 1" 1)820 820 893 6,47WMG 10/4-A/ZM WMG 10/4-A/ZM WMG 10/4-A/ZM WMG 10/4-A/ZMDN65 1) 1 1/2" 1) 1 1/2" 1) 1" 1)1040 1040 1140 7,25WMG 20/2-A/ZM WMG 20/2-A/ZM WMG 20/2-A/ZM WMG 20/2-A/ZMDN65 1) 1 1/2" 1) 1 1/2" 1) 1" 1)1200 1200 1315 7,8WMG 20/2-A/ZM WMG 20/2-A/ZM WMG 20/3-A/ZM WMG 20/3-A/ZMDN80 1) 1 1/2" 1) 2" 1) 1" 1)1400 1400 1534 8,4WMG 20/2-A/ZM WMG 20/2-A/ZM WMG 20/3-A/ZM WMG 20/3-A/ZMDN80 1) 1 1/2" 1) 2" 1) 1 1/2" 1)1850 1850 2030 9,48WMG 20/3-A/ZM WMG 20/3-A/ZM WMG 20/3-A/ZM WMG 20/3-A/ZMDN100 1) 2" 1) 2" 1) 1 1/2" 1)1)A tüzelõberendezéshez 100 mm-es lángcsõhosszabbítás szükségesBuderus termékkatalógus 2010/1Acéllemez/9

Acéllemez kazánokLogano SK 645 - SK 745Logano SK 645, SK 745 kazánok tervezési ismeretei• Tûztér kis tûztérterheléssel éskéthuzamú technológiával a károsanyagokban szegény üzemhezmagas hatásfok mellett. (93 %).• A nagy, homlokfalon lévõ ajtó balraés jobbra nyitható – könnyû hozzáférhetõségeteredményez a tisztításnálés szerviznél.• A 80 mm vastag hõszigetelés és akiválóan hõszigetelt ajtó minimálisracsökkenti a hõveszteséget.• Elölrõl történõ egyszerû kazántisztítás.• Sokoldalú kombinációs lehetõség azégõk-, szabályozók- és tárolóvízmelegítõkkiválasztásakor.• Tartozékok nagy választéka amegfelelõ rendszertechnikaikiépítéshez és a gyors szereléshez.• Olaj- és gáztüzeléshez - a DIN 51603 szerinti EL tüzelõolaj, ill. aDVGW G 260 munkalap szerintiösszes gázfajtához a megfelelõ égõbeépítésével.Tervezési ismeretekFûtõvíz oldali átfolyási ellenállásVízoldali ellenállásA vízoldali ellenállás a kazán elõremenõill. visszatérõ csatlakozása közöttinyomáskülönbség. Ez függ a kazánnagyságától és a fûtõvíz tömegáramtól.KazánhatásfokA kazánhatásfok a kazán visszatérõhõmérsékletétõl függõ – a bevitt hõterhelésés leadott hõteljesítmény alapjánszámított – jellemzõ érték.Olaj-/gázégõAz égõt a kifúrt égõlapra szerelik. Azelõrefúrt égõlap külön rendelhetõ tartozék.Gáztüzelés esetén szükséges az égõelõnyomása és a helyi jellemzõ gáznyomásösszehangolása.Füstgázhõmérséklet/kéménycsatlakozásA füstgázhõmérsékletet a turbulátoroksegítségével korlátozott körülményekközött a rendszerviszonyokhoz lehetigazítani. Ezek a kazánok füstgázcsatlakoztatására túlnyomásos rendszerekesetén érvényesek.VízminõségMinden kazánüzemeltetõ köteles afelelõsséget vállalni abban az esetben,ha hõhordozó közegként NEM tisztavizet használ. Ennek következtébenfokozott figyelmet kell fordítani avízminõségre, a vízkezelésre és mindenekelõtt a folyamatos vízfelügyeletre,hogy a rendszer gazdaságos észavartalan üzemét biztosítsuk. A fûtésirendszerek vízelõkészítése nemcsakegy szempontja a zavartalan üzemnek,hanem ezen túlmenõen energiatakarékosságés értékmegtartás isaz egész rendszerre nézve. Ezért avízelõkészítés lényeges tényezõje agazdaságosság növelésének, a mûködésbiztonságának, az élettartamnakés nem utolsó sorban a fûtési rendszerektartós üzemi körülményeinekmegóvása érdekében.Acéllemez/10Buderus termékkatalógus 2010/1

Acéllemez kazánokLogano SK 645 - SK 745Tervezési ismeretekPadlófûtésNem oxigéndiffúzió-mentes mûanyagcsövekkel szerelt padlófûtések esetén(DIN 4726) a fûtõkazán és apadlófûtés közé hõcserélõt kellbeépíteni.VízmelegítésA kazánhoz a kívánt vízmelegítõthozzá lehet rendelni. Különösenelõnyös a Logalux tároló-vízmelegítõkhasználata.A kazánház és a kazánalap kialakításaLásd. Katalógus 8. fejezet.HangcsillapításA következõ hangcsillapítók állnak arendelkezésre:- füstgáz hangcsillapító- zajcsillapító égõburkolat- hangcsillapító kazánalátét.FelügyeletAz EnEV 10-nek megfelelõen akörnyezetbarát és zavartalanüzemeltetés érdekében javasoljuk akazán és az égõ rendszeres felügyeletét.Kazán Kazán Távolság Távolság Távolságtípusa mérete kW AHmm AVmm 1) ASmmSK 645120-3002000 (1000)1000360-600 2000 (1200)SK 745730-1200 2200 (1400)10001400-18502500 (1700)250 + LBR1)Figyeljen az LBR (az égõ hossza) méretre az AV távolság és AStávolság (égõajtó ütközési oldala) megválasztásánál.A fûtõkazán felállításakor tartsa be amegadott minimális oldaltávolságokat(zárójeles méretek). A szerelési-, karbantartási-és szervizelési munkákegyszerûsítése érdekében javasoljuk,hogy a megadott (nem zárójeles)oldaltávolságokat válassza.Füstgáz hangcsillapító beépítéseesetén még pótlólagos helyszükségletigénye léphet fel!Amennyiben a szabályozót a kazánoldalára helyezik (a szabályozó tartókülön tartozékként rendelhetõ), akkoraz oldaltávolságot a szabályozó tartószerelési utasítása alapján kellfigyelembe venni.Ha a mellsõ oldaltávolság kisebb amegadott értéknél, a tisztítást a megajánlotttisztító készlettel nem lehetelvégezni. Alternatív megoldáskéntekkor a nedves tisztítás elvégzésétjavasoljuk.A felállítási helyiség fagymentes és jólátszellõztetett legyen. Ezen kívül figyelnikell arra, hogy az égési levegõ nelegyen porral vagy halogén-, szénhidrogénszármazékokkal szennyezett.Ilyenek pl. a spray-k hatóanyagai, oldóéstisztítószerek, lakkok, festékek,valamint ragasztó anyagokBuderus termékkatalógus 2010/1Acéllemez/11

Acéllemez kazánokLogano SK 645 - SK 745Tervezési ismeretekLogano SK 645 / SK 745Kazánhatásfok a közepes kazánvíz-hõmérséklet függvényébenÜzemi készenléti hõveszteség és füstgázhõmérséklet a közepes kazánvíz-hõmérséklet függvényébenKazánhatásfok és füsgázhõmérséklet a 70°C-os közepes kazánvíz-hõmérsékletnél történõ kazánterhelés függvényébenAcéllemez/12Buderus termékkatalógus 2010/1

Acéllemez kazánokLogano SK 645 - SK 745Logano SK/645 kazánokLogano SK 745/730-1200 kW kazánokLogano SK 745/1400-1850 kW kazánokBuderus termékkatalógus 2010/1Acéllemez/13

Acéllemez kazánokLogano SK 645 - SK 745Logano SK 645 kazánok méretei és mûszaki adataiKazánméret 120 190 250 300 360 420 500 600Névleges hõteljesítmény kW 85-120 130-190 200-250 234-300 280-360 315-420 375-500 477-600Hõterhelés kW 92-132 141-210 216-274 253-329 302-393 340-459 404-546 514-655Teljes kazánhossz LG mm 1345 1540 1670 1830 1803 2003 1933 2183Füstgázgyûjtõ hossza LA mm 230 230 230 230 230 230 230 230Kazánblokk hossza LK mm 1295 1490 1620 1780 1773 1973 1913 2163Kazánszélesség B mm 780 840 870 870 940 940 1030 1030Nyitható égõajtó mm 700 760 790 790 860 860 950 950Szállítási szélesség mm 700 760 790 790 860 860 950 950Szállítási hossz mm 1295 1490 1620 1780 1773 1973 1913 2163Alapkeret hossza LGR mm 915 1110 1240 1400 1373 1573 1503 1753Alapkeret szélessége BGR mm 700 760 790 790 860 860 950 950Teljes magasság H mm 1110 1170 1200 1200 1270 1270 1360 1360Kazán magassága HK mm 880 940 970 970 1040 1040 1130 1130Füstgázcsonk átmérõje DAA mm 200 200 250 250 250 250 300 300Füstgázcsonk magassága HAA mm 542 582 597 597 632 632 662 662Tûztér hossza mm 865 1060 1190 1350 1260 1460 1390 1640Tûztér átmérõje mm 390 420 450 450 488 488 548 548Égõajtó mélysége T mm 215 215 215 215 215 215 215 215Égõajtó magassága HB mm 427 442 457 457 477 477 507 507Égõcsõ maximális átmérõ mm 130 240 240 240 290 290 290 290Égõcsõ minimális hossza mm 250 250 250 250 280 280 280 280Fûtési elõremenõ csonk 1) VK DN 65 65 65 65 80 80 100 100Fûtési visszatérõ csonk 1) RK DN 65 65 65 65 80 80 100 100Biztonsági vezeték 2) VSL DN 40 40 40 50 50 50 50 50VK/VSL/RK karima magassága HF mm 1005 1065 1095 1095 1165 1165 1255 1255Karimák közötti távolság A1 mm 290 320 320 480 353 553 423 673Karimák közötti távolság A2 mm 170 205 185 200 225 225 365 365Karimák közötti távolság A3 mm 240 345 495 470 540 540 450 450Leürítõ csonk átmérõ DEL DN 1 1/4” 1 1/4” 1 1/4” 1 1/4” 1 1/4” 1 1/4” 1 1/4” 1 1/4”Leürítõ csonk magassága HEL mm 200 200 200 200 200 200 200 200Nettó súly kg 447 554 642 691 817 899 1063 1158Kazán víztartalma l 136 203 233 262 323 367 434 502Gáztartalom l 129 183 238 268 304 350 420 495Füstgázhõmérséklet 60 %részterhelésnél °C 160 160 160 160 160 160 160 160Füstgázhõmérséklet teljesterhelésnél °C 210 210 210 210 210 210 210 210Füstgáz tömegáram, olaj, 60 %részterhelésnél kg/s 0,0316 0,0494 0,0646 0,0769 0,0934 0,1085 0,1277 0,1538Füstgáz tömegáram, olaj, teljesterhelésnél kg/s 0,0527 0,0824 0,1076 0,1282 0,1557 0,1809 0,2129 0,2564Füstgáz tömegáram, gáz, 60 %részterhelésnél kg/s 0,0314 0,0488 0,0650 0,0778 0,0929 0,1068 0,1301 0,1556Füstgáz tömegáram, gáz, teljesterhelésnél kg/s 0,0523 0,0813 0,1084 0,1297 0,1548 0,1780 0,2168 0,2593CO2-tartalom, olaj % 13 13 13 13 13 13 13 13CO2-tartalom, gáz % 10 10 10 10 10 10 10 10Füstgázoldali ellenállás mbar 0,8 1,6 2,2 2,7 3,3 3,9 4,7 5,48Huzatigény Pa 0 0 0 0 0 0 0 0Maximálisan megengedett elõremenõhõmérséklet °C 120 120 120 120 120 120 120 120Megengedett üzemi nyomás (kazán) bar 6 6 6 6 6 6 6 6CE-jel, termékazonosító szám CE 1015-071)DIN 2631 szerint (PN6)2)DIN 2633 szerint (PN16)3)A készülék tömege csomagolással 6-8%-kal nagyobb.4)DIN EN 303 szerint. A minimális füstgázhõmérséklet az EN 13384-1 szerint történõ kéményméretezésnél hozzávetõleg 12 K fokkal alacsonyabb.5)Biztonsági határok (biztonsági hõmérséklet határoló). Maximális lehetséges elõremenõ vízhõmérséklet = biztonsági határolás (az STB-biztonságihõmérséklet határoló) - 18 K. Pl.: ha a biztonsági hõmérséklet határoló (STB) biztonsági hõmérséklete 100°C, akkor az elõremenõ hõmérsékletmaximum 100°C - 18°C = 82°C lehet.Acéllemez/14Buderus termékkatalógus 2010/1

Acéllemez kazánokLogano SK 645 - SK 745Logano SK 745 kazánok méretei és mûszaki adataiKazánméret 730 820 1040 1200 1400 1850Névleges hõteljesítmény kW 580- 655- 830- 960- 1070- 1420-730 820 1040 1200 1400 1850Hõterhelés kW 624- 705- 898- 1038- 1157- 1537-795 893 1140 1315 1534 2030Teljes kazánhossz LG mm 2150 2350 2410 2710 2990 3410Füstgázgyûjtõ hossza LA mm 215 215 215 215 330 330Kazánszélesség B mm 1140 1140 1250 1250 1620 1700Nyitható égõajtó mm 1060 1060 1170 1170 1280 1385Szállítási szélesség mm 1060 1060 1170 1170 1320 1400Szállítási hossz mm 2130 2330 2390 2690 2990 3410Alapkeret hossza LGR mm 1700 1900 1960 2260 2316 2720Alapkeret szélessége BGR mm 1060 1060 1170 1170 1320 1400Teljes magasság H mm 1470 1470 1580 1580 1612 1732Kazán magassága HK mm 1240 1240 1350 1350 1481 1570Füstgázcsonk átmérõje DAA mm 350 350 350 350 400 400Füstgázcsonk magassága HAA mm 727 727 797 797 1070 1145Tûztér hossza mm 1585 1785 1845 2145 2120 2520Tûztér átmérõje mm 624 624 710 710 780 860Égõajtó mélysége T mm 235 235 235 235 250 270Égõajtó magassága HB mm 547 547 592 592 635 685Égõcsõ maximális átmérõ mm 350 350 350 350 350 350Égõcsõ minimális hossza mm 300 300 300 300 380 400Fûtési elõremenõ csonk 1) VK DN 125 125 125 125 150 200Fûtési visszatérõ csonk 1) RK DN 125 125 125 125 150 200Biztonsági vezeték 2) VSL DN 65 65 80 80 80 100VK/VSL/RK karima magassága HF mm 1365 1365 1475 1475 1612 1732Karimák közötti távolság A1 mm 448 648 463 763 260 260Karimák közötti távolság A2 mm 350 350 595 595 725 925Karimák közötti távolság A3 mm 620 620 620 620 725 925Leürítõ csonk átmérõ DEL DN 1 1/4” 1 1/4” 1 1/4” 1 1/4” 1 1/2” 1 1/2”Leürítõ csonk magassága HEL mm 200 200 200 200 196 206Nettó súly kg 1401 1504 1852 2024 2690 3540Kazán víztartalma l 607 675 822 942 1339 1655Gáztartalom l 618 693 934 1071 1275 1710Füstgázhõmérséklet 60 %részterhelésnél °C 160 160 160 160 160 160Füstgázhõmérséklet teljesterhelésnél °C 210 210 210 210 210 210Füstgáz tömegáram, olaj, 60 %részterhelésnél kg/s 0,1868 0,2088 0,2651 0,3049 0,3571 0,4725Füstgáz tömegáram, olaj, teljesterhelésnél kg/s 0,3113 0,348 0,4418 0,5082 0,5952 0,7875Füstgáz tömegáram, gáz, 60 %részterhelésnél kg/s 0,1869 0,2102 0,2671 0,3089 0,3600 0,4761Füstgáz tömegáram, gáz, teljesterhelésnél kg/s 0,3116 0,3503 0,4451 0,5148 0,5999 0,7935CO2-tartalom, olaj % 13 13 13 13 13 13CO2-tartalom, gáz % 10 10 10 10 10 10Füstgázoldali ellenállás mbar 6,1 6,47 7,25 7,8 8,4 9,48Huzatigény Pa 0 0 0 0 0 0Maximálisan megengedett elõremenõhõmérséklet °C 120 120 120 120 120 120Megengedett üzemi nyomás (kazán) bar 6 6 6 6 6 6CE-jel, termékazonosító szám CE 1015-071)DIN 2631 szerint (PN6)2)DIN 2633 szerint (PN16)3)A készülék tömege csomagolással 6-8%-kal nagyobb.4)DIN EN 303 szerint. A minimális füstgázhõmérséklet az EN 13384-1 szerint történõ kéményméretezésnél hozzávetõleg 12 K fokkal alacsonyabb.5)Biztonsági határok (biztonsági hõmérséklet határoló). Maximális lehetséges elõremenõ vízhõmérséklet = biztonsági határolás (az STB-biztonságihõmérséklet határoló) - 18 K. Pl.: ha a biztonsági hõmérséklet határoló (STB) biztonsági hõmérséklete 100°C, akkor az elõremenõ hõmérsékletmaximum 100°C - 18°C = 82°C lehet.Buderus termékkatalógus 2010/1Acéllemez/15

Acéllemez kazánokLogano SK 645 - SK 745Logamatic 4211 szabályozóLogamatic 4211 alapfunkciók:• egy-, kétfokozatú, vagy modulációs égõ• HMV szabályozás cirkulációs szivattyúvezérlés• keverõszelep nélküli fûtés (HK1)választás, FM 442 modul (max. 2 db):• 2 db keverõszelepes fûtés (HK2)kiegészítõ, ZM 426 modul:• kiegészítõ hõmérséklet határolóAlkalmazási területA Logamatic 4211 digitális szabályozóegy darab, egy- vagy kétfokozatú,illetve modulációs égõvel felszereltBuderus olaj- vagy gáztüzelésû állókazánszabályozására alkalmas.Alapkiépítésben használati melegvízkészítési (indirekt fûtésû tároló) ésfûtésszabályozási (egy darab közvetlenülkapcsolt fûtõkör) funkcióval rendelkezik.A fûtési rendszer egyéb feladatainakellátására négy szabad bõvítõ helyettartalmaz, amelyekbe funkciós modulokszerelhetõk.AlapfelszereltségA Logamatic 4211 szabályozókészülékalapkivitelben a következõ elemekettartalmazza:- CM431 szabályozómodul a MEC2csatlakoztatásához- MEC2 kezelõegység- ZM 422 központi modul az alapfunkciókfelügyeletére- NM482 tápegység- BM492 BUS modul- STB biztonsági hõmérsékletkorlátozó,100 - 120°C-ig állítható- kazánvíz hõmérsékletszabályozó, 50- 90°C-ig állíthatóJellemzõk:- mûanyag burkolat- felhajtható, átlátszó védõfedél a modulokés a kezelõegység számára- "Kéményseprõ" billentyûkapcsoló- kézi kapcsolók az 0., valamint a használatimelegvíz termelés számára- kézi kapcsolók az égõhöz, beleértveaz égõ modulációját is- égõ vészüzem-kapcsoló- két szabad modulhely- szerviz csatlakozó- fõkapcsoló- IP40 elektromos védettség- elektromos biztosíték- kódolt és színekkel jelölt csatlakozók- külsõ hõmérséklet és hidraulikusváltó érzékelõ- Logamatic 4000 modulokkal bõvíthetõ- ECOCAN-BUS kommunikáció- megfelelõ kommunikációs egységekkelképes adattovábbításra éstávfelügyeletre- egy darab FA külsõ, és egy darab FKkazánvíz hõmérsékletérzékelõ a szállításiterjedelem részeAlapfunkciók:- a MEC2 kezelõfelületén beállítható,az aktuális kazántípusnak megfelelõkazánvédelmi módok:• alacsony hõmérsékletû kazán (amûködési feltételek biztosítása szivattyúlogikával)• Ecostream kazán (a mûködésifeltételek biztosítása a fûtõkörikeverõk segítségével)• magasabb legkisebb megengedetthõmérsékletû, illetve legkisebbmegengedett visszatérõ hõmérsékletigényû alacsonyhõmérsékletûkazán (a mûködési feltételek biztosításaa fûtõköri keverõk segítségével)• kondenzációs gázkazán- egy darab szivattyú hidraulikai kapcsolásnakmegfelelõ vezérlése(egyidejûleg csak az egyik lehetõséghasználható)• 0. fûtési kör keringetõ szivattyújaként• kazánköri szivattyúként• mérõponti szivattyúként (hidraulikusváltó esetén)- égõvezérlés• egy- vagy kétfokozatú, illetve modulációségõk vezérlése szabványosítotthétpólusú kábel segítségével• két darab egyfokozatú égõvel felszereltkazán vezérlése idõjárásfüggõteljesítménykorlátozással illetvekazánsorrend cserével (a követõkazánt Logamatic 4212 analógszabályozóval kell ellátni)- használati melegvíz termelés• indirekt fûtésû tárolóval történõhasználati melegvíz termelés szabályozásatöltõ- és cirkulációs szivattyúval,idõprogram szerint• potenciálmentes vezérlõ kontaktusegyszeri, a beállított idõprogramonkívüli felfûtéshez, illetve termikusfertõtlenítéshez• potenciálmentes bemenet töltõszivattyúvagy inertanód hibajel fogadásáhozés megjelenítéshez aMEC2 felületén• beállítható elõnykapcsolás a fûtõkörökhözképest- kézi kapcsolók automatikus/kézi/kikapcsoltüzemmódok átváltására- naptár szerinti téli/nyári átkapcsolásilehetõség- fûtõkörönkénti csökkentett üzem beállításilehetõség- LED üzemmód és hibajel kijelzõk:• modulzavar• égõ üzemjel• fûtõkör nyári üzemállapot• 1. fûtõköri keverõ nyit/zár, vagyHMV töltõ- és cirkulációs szivattyúüzemjel• 2. fûtõköri keverõ nyit/zár• 1. fûtõköri szivattyú üzemjel• 2. fûtõköri szivattyú üzemjelTávfelügyeleti és táv-zavarjelzésilehetõségekA Buderus Logamatic 4000 típusúszabályozók széleskörû távfelügyeletiés táv-zavarjelzési lehetõségeket kínál.A lehetõségekrõl tájékozódjon aBuderusnál.Alkalmazható szabályozómodulokA Logamatic 4211 szabályozókbanalkalmazható bõvítõ modulok:• FM441 HMV és fûtõköri modul• FM442 fûtõköri modul• FM443 szolár modul• FM445 HMV modul (külsõ hõcserélõhöz• FM446 EIB kommunikációs modul• FM448 gyûjtött hibajel modulA modulok alkalmazási lehetõségei ésmûszaki adatai a Szabályzórendszerekkatalógusban találhatók.Mûszaki adatokÜzemi feszültség: 230 V AC ± 10 %,50Hz ± 4 %Teljesítmény felvétel: 5 VABiztosíték: 2×10 ASzivattyú áramfelvétele: 5 AFK kazánvíz hõmérsékletérzékelõ:NTC, Ø 9 mmFA külsõ érzékelõ: NTCEgy- vagy kétfokozatú égõszabályozás:230 V, 8 A, 2-pontModulációs égõszabályozás: 230 V, 8A, 3-pontAcéllemez/16Buderus termékkatalógus 2010/1

Acéllemez kazánokLogano SK 645 - SK 745Logamatic 4212 szabályozóLogamatic 4212 alapfunkciók:• állandó vízhõfokú üzem• egy-, vagy kétfokozatú égõkiegészítõ, ZM 426 modul :• egy további biztonsági hõm. határolókiegészítõ, ZM 427 modul:• kazánköri modul alacsonyhõmérsékletû kazánokvisszatérõ vízhõmérséklet szabályozásához,valamint Ecostream kazánok szabályozásáraAlkalmazási területA Logamatic 4212 analóg szabályozóegy darab, egy- vagy kétfokozatú,illetve modulációs égõvel felszereltBuderus olaj- vagy gáztüzelésû állókazánállandó kazánvíz hõmérsékletretörténõ szabályozására alkalmas önállóan,vagy egy fölérendelt felügyeletirendszerrel együtt.A szabályozó alapkiépítésben nem rendelkezikkazánvédelmi funkciókkal.AlapfelszereltségA Logamatic 4212 szabályozókészülékalapkivitelben a következõ elemekettartalmazza:- ZM425 központi modul- STB biztonsági hõmérséklet-korlátozó,100 - 120°C-ig állítható- kazánvíz hõmérsékletszabályozó,90 - 105°C-ig állíthatóJellemzõk:- mûanyag burkolat- felhajtható, átlátszó védõfedél a modulokés a kezelõegység számára- három szabad modulhely- fõkapcsoló- IP40 elektromos védettség- elektromos biztosíték- Logamatic 4000 modulokkal korlátozottanbõvíthetõAlapfunkciók:- önálló égõvezérlés:• égõfokozatok engedélyezése• a kazánvíz hõmérséklet korlátozásaa beállított értékre• a mûködési feltételek figyelembevétele nélküli üzem- égõvezérlés fölérendelt szabályozórendszerrelegyütt:• égõfokozatok engedélyezése• a kazánvíz hõmérséklet korlátozásaa beállított értékre• a mûködési feltételek betartása (afölé rendelt rendszerrel együtt)- üzemmód és hibajel kijelzõk:• kazánvíz hõmérséklet• égõ zavarjelAlkalmazható bõvítõ modulokA Logamatic 4212 szabályozóban alkalmazhatóbõvítõ modulok:• ZM426 kiegészítõ modul• ZM427 kiegészítõ modul• üzemóra számlálók az egyes égõfokozatokhozA modulok alkalmazási lehetõségei ésmûszaki adatai a Szabályzórendszerekkatalógusban találhatók.Mûszaki adatokÜzemi feszültség: 230 V AC ± 10 %,50Hz ± 4 %Teljesítmény felvétel: 5 VAÉgõ hibajel kimenet: 230 V, max. 3 AÉgõszabályozás, 1. fokozat: 230V, 10 ALogamatic 4321 és 4322 szabályzókAlkalmazási területA Logamatic 4321 és 4322 digitálisszabályozók egy-egy darab, egy- vagykétfokozatú, illetve modulációs égõvelfelszerelt Buderus olaj- vagy gáztüzelésûállókazán szabályozására alkalmas.Mindkét szabályozó típus alkalmasszivattyúval és keverõvel rendelkezõkazánkör vezérlésére.A fûtési rendszer egyéb feladatainakellátására két szabad bõvítõ helyet tartalmaz,amelyekbe funkciós modulokszerelhetõk.AlapfelszereltségA Logamatic 4321 és 4322 szabályozókészülékekalapkivitelben a következõelemeket tartalmazzák:- CM431 szabályozómodul a MEC2csatlakoztatásához- MEC2 kezelõegység (4321)- kazánvíz hõmérséklet kijelzõ (4322)- ZM422 központi modul az alapfunkciókfelügyeletére- NM482 tápegység- BM492 BUS modul- STB biztonsági hõmérsékletkorlátozó,100 - 120°C-ig állítható- kazánvíz hõmérsékletszabályozó,50 - 90°C-ig állíthatóJellemzõk:- mûanyag burkolat- felhajtható, átlátszó védõfedél a modulokés a kezelõegység számára- "Kéményseprõ" billentyûkapcsoló- kézi kapcsoló a kazánkör számára- kézi kapcsolók az égõhöz, beleértveaz égõ modulációját is- égõ vészüzem-kapcsoló- négy szabad modulhely- szerviz csatlakozó- fõkapcsoló- IP40 elektromos védettség- elektromos biztosíték- kódolt és színekkel jelölt csatlakozók- Logamatic 4000 modulokkal bõvíthetõ- ECOCAN-BUS kommunikáció- megfelelõ kommunikációs egységekkelképes adattovábbításra éstávfelügyeletre- egy darab FA külsõ (4321), egydarab FK kazánvíz hõmérsékletérzékelõ a szállítási terjedelem része- FZ hõmérséklet érzékelõ hidraulikusváltóhoz vagy visszatérõ hõmérsékletemeléshez a szállítási terjedelemrészeAlapfunkciók:- a MEC2 kezelõfelületén beállítható,Buderus termékkatalógus 2010/1az aktuális kazántípusnak megfelelõkazánvédelmi módok:• alacsonyhõmérsékletû kazán (amûködési feltételek biztosítása szivattyúlogikával)• Ecostream kazán (a mûködésifeltételek biztosítása a fûtõkörikeverõk segítségével)• magasabb legkisebb megengedetthõmérsékletû, illetve legkisebbmegengedett visszatérõ hõmérsékletigényû alacsonyhõmérsékletûkazán (a mûködési feltételek biztosításaa fûtõköri keverõk segítségével)• kondenzációs gázkazán- egy darab szivattyú vezérlésekazánköri szivattyúként- égõvezérlés• egy- vagy kétfokozatú, illetve modulációségõk vezérlése szabványosítotthétpólusú kábel segítségével• alternatív égõ alkalmazása eseténkülsõ átkapcsolási lehetõség akedvezõbb tüzelõanyagra- kézi kapcsolók automatikus/kézi/kikapcsoltüzemmódok átváltására- fûtõkörönkénti csökkentett üzembeállításilehetõségAcéllemez/17

Acéllemez kazánokLogano SK 645 - SK 745- LED üzemmód és hibajel kijelzõk:• modulzavar• égõ üzemjel• fûtõkör nyári üzemállapot• kazánköri keverõ nyit/zár• kazánköri szivattyú üzemjel• 1. égõfokozat üzemjel• 2. égõfokozat üzemjel vagy modulációaktív• égõ hibajelTávfelügyeleti és táv-zavarjelzésilehetõségekA Buderus Logamatic 4000 típusúszabályozók széleskörû távfelügyeletiés táv-zavarjelzési lehetõségeket kínál.A lehetõségekrõl tájékozódjon aBuderusnál.Alkalmazható szabályozómodulokA Logamatic 4321 és 4322 szabályozókbanalkalmazható bõvítõ modulok:• FM441 HMV és fûtõköri modul• FM442 fûtõköri modul• FM443 szolár modul• FM445 HMV modul (külsõ hõcserélõhöz• FM446 EIB kommunikációs modul• FM447 stratégia (léptetõ) modul(csak 4311)• FM448 gyûjtött hibajel modulA modulok alkalmazási lehetõségei ésmûszaki adatai a Szabályzórendszerekkatalógusban találhatók.Mûszaki adatokÜzemi feszültség: 230 V AC ± 10 %,50Hz ± 4 %Teljesítmény felvétel: 5 VABiztosíték: 2×10 AKazánköri szivattyú áramfelvétele: 5 AKazánköri keverõ áramfelvétele: 5 AKazánköri keverõ szabályozása: 230 V,3-pont (PI)Kazánköri keverõ beállási ideje: 120 s(10-600 között állítható)FK kazánvíz hõmérsékletérzékelõ:NTC, Ø 9 mmFA külsõ érzékelõ: NTCFV/FZ kiegészítõ hõmérsékletérzékelõ:NTC, Ø 9 mmEgy- vagy kétfokozatú égõszabályozás:230 V, 8 A, 2-pontModulációs égõszabályozás: 230 V, 8A, 3-pontTöbbkazános rendszerekFM447 stratégia (léptetõ) modul alkalmazásávalkét vagy három állókazánbólálló rendszer szabályozása váliklehetségessé. A stratégia modult aLogamatic 4321 szabályozóba kellszerelni, a követõ kazánokat Logamatic4322 szabályozókkal kell ellátni. Atöbbkazános rendszerek különlegesszabályozási lehetõségei:- kiválasztható üzemmódok:• soros üzem• párhuzamos üzem- üzemóra vagy külsõ hõmérsékletszerinti automatikus sorrendváltoztatás- állandó sorrend szerinti üzem- potenciálmentes bemenet vagy külsõhõmérséklet szerinti teljesítménykorlátozás- a követõ kazánok automatikuskizárása a követési sorrend figyelembevételével- a követõ kazánok szivattyúinakváltoztatható utánfutása, amaradékhõ kihasználása érdekében- 0-10 V-os bemenet külsõ hõmérsékletigényjel fogadására a fûtõkörökkülsõ vezérlése esetén- 0-10 V vagy 0-20 mA hõmérsékletigényjel továbbítása fölérendeltszabályozórendszer felé- az egyes fokozatok állapotánakkijelzése- potenciálmentes gyûjtött hibajelkimenet- potenciálmentes kimenet külsõhõmennyiségmérõhözAcéllemez/18Buderus termékkatalógus 2010/1

Acéllemez kazánokLogano SK 645 - SK 745B4Ajánlott kapcsolási rajz többkazános rendszer esetén, kazánköri szivattyúkkal, hidraulikus váltóalkalmazásávalB5Ajánlott kapcsolási rajz többkazános rendszer esetén, kazánonkénti kazánvédelemmel,hidraulikus váltó alakamazásávalBuderus termékkatalógus 2010/1Acéllemez/19

Acéllemez kazánokLogano SK 645 - SK 745Acéllemez/20Buderus termékkatalógus 2010/1
