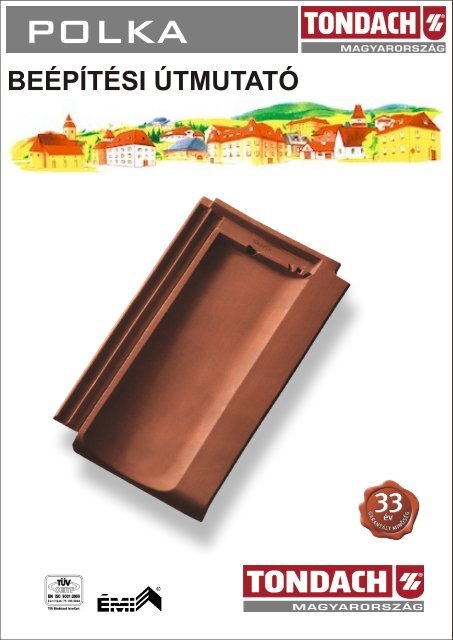

POLKA
BEÉPÍTÉSI ÚTMUTATÓ

A cserépfedés
nézete
A cserépcsalád kerámia elemei
1
2
3
4
5
6
5
POLKA alapcserép
POLKA szellõzõcserép
POLKA hófogócserép
POLKA jobbos szegõcserép
POLKA balos szegõcserép
Hornyolt gerinccserép
POLKA TETÕCSERÉP
2 6
1 3 4
2 CSERÉP TETÕFOKON!
2
13,1-16,8 db / m
1 db / szarufaköz,
2
min. 1 db / 10 m
táblázat szerint
2,78-3,57 db / orom fm
2,78-3,57 db / orom fm
3 db / fm

POLKA TETÕCSERÉP
POLKA alapcserép
A cserépcsalád elemei
POLKA szellõzõcserép
POLKA hófogócserép
Mûszaki adatok:
hosszúság:
szélesség:
vastagság:
tömeg:
hajlító törõerõ:
fedési hosszúság:
fedési szélesség:
szükséglet:
statikai számításokhoz
javasolt alapérték:
Mûszaki adatok:
hosszúság:
szélesség:
vastagság:
tömeg:
hajlító törõerõ:
fedési hosszúság:
fedési szélesség:
szükséglet:
szellõzõ
keresztmetszet:
Mûszaki adatok:
hosszúság:
szélesség:
vastagság:
tömeg:
hajlító törõerõ:
fedési hosszúság:
fedési szélesség:
szükséglet:
CSERÉP TETÕFOKON!
430 5 mm
255 3 mm
10 1 mm
2,80 kg / db
1,5 kN
28,0-36,0 cm
kb. 21,3 cm 2
13,1-16,8 db/m
0,37-0,48 kN / m
430 5 mm
255 3 mm
10 1 mm
3,10 kg / db
1,5 kN
28,0-36,0 cm
kb. 21,3 cm
1 db / szarufaköz, 2
min. 1 db / 10 m
2
2
kb. 22 cm
430 5 mm
255 3 mm
10 1 mm
3,15 kg / db
1,5 kN
28,0-36,0 cm
kb. 21,3 cm
táblázat szerint
3

POLKA jobbos szegõcserép
POLKA balos szegõcserép
POLKA TETÕCSERÉP
Mûszaki adatok:
hosszúság:
szélesség:
vastagság:
tömeg:
hajlító törõerõ:
fedési hosszúság:
fedési szélesség:
szükséglet:
A szegõcserép szoknyáját a léctávolság
függvényében méretre kell vágni.
Mûszaki adatok:
hosszúság:
szélesség:
vastagság:
tömeg:
hajlító törõerõ:
fedési hosszúság:
fedési szélesség:
szükséglet:
430 5 mm
255 3 mm
10 1 mm
3,70 kg / db
1,5 kN
28,0-36,0 cm
kb. 21 cm
2,78-3,57 db / fm
430 5 mm
255 3 mm
10 1 mm
3,70 kg / db
1,5 kN
28,0-36,0 cm
25,5 cm
2,78-3,57 db / fm
A szegõcserép szoknyáját a léctávolság
függvényében méretre kell vágni.
4 CSERÉP TETÕFOKON!

POLKA TETÕCSERÉP
KERÁMIA KIEGÉSZÍTÕK
Hornyolt gerinccserép
Mûszaki adatok:
hosszúság:
szélesség:
tömeg:
hajlító törõerõ:
fedési hosszúság:
szükséglet:
Sajtolt sima gerinccserép
Mûszaki adatok:
hosszúság:
szélesség:
tömeg:
hajlító törõerõ:
fedési hosszúság:
szükséglet:
CSERÉP TETÕFOKON!
380 19 mm
190 14 mm
3,5 kg / db
1,5 kN
35 cm
3 db / fm
410 20 mm
215/250 16 mm
3,1 kg / db
1,0 kN
36 cm
3 db / fm
5

6
él v.
élgerinc
POLKA TETÕCSERÉP
Hornyolt kezdõ gerinccserép
hornyolt
gerinccseréphez
Mûszaki adatok:
hosszúság:
szélesség:
tömeg:
hajlító törõerõ:
fedési hosszúság:
szükséglet:
380 19 mm
190 14 mm
4,4 kg / db
1,5 kN
27 cm
1 db / él
Sajtolt sima kezdõ gerinccserép
taréjgerinc
90°
él v.
élgerinc
Mûszaki adatok:
tömeg: 4,1 kg
szükséglet:
1 db / konty
Mûszaki adatok:
hosszúság:
szélesség:
tömeg:
hajlító törõerõ:
fedési hosszúság:
szükséglet:
Gerincelosztó elem
él v.
élgerinc
420 20 mm
215/250 16 mm
5,5 kg / db
1,0 kN
35 cm
1 db / él
sajtolt sima
gerinccseréphez
taréjgerinc
90°
él v.
élgerinc
CSERÉP TETÕFOKON!
Mûszaki adatok:
tömeg: 4,1 kg
szükséglet:
1 db / konty

POLKA TETÕCSERÉP
POLKA átvezetõcserép
Átvezetõcserép
Mûszaki adatok:
alkalmazás:
hosszúság:
szélesség:
vastagság:
tömeg:
hajlító törõerõ:
fedési hosszúság:
fedési szélesség:
szükséglet:
Csatornaszellõzõ
Mûszaki adatok:
külsõ csõátmérõ:
tömeg:
Antennakivezetõ
Mûszaki adatok:
belsõ csõátmérõ:
tömeg:
CSERÉP TETÕFOKON!
30°- 45° között
430 5 mm
255 3 mm
10 1 mm
3,4 kg / db
1,5 kN
28,0-36,0 cm
21,3 cm
igény szerint
100 mm
5,5 kg
20 - 80 mm
3,5 kg
7

A POLKA tetõcserép ideálisan alkalmazható összetett tetõk lefedésére, továbbá
meglévõ tetõszerkezetek felújítására.
Alkalmas magas tetõs
� lakó- és pihenés céljára szolgáló épületek,
� középületek,
� szolgáltató, sport és kiszolgáló épületek,
� egyes ipari és mezõgazdasági létesítmények héjalására.
Az alkalmazás feltételei:
� a tetõ hajlásszöge a megengedett hajlásszöghatáron belül legyen,
� a fedélszerkezet, a léckiosztás és lécméret alkalmas legyen a cserép aljzatául,
� a rögzítés a hajlásszögnek megfelelõ legyen,
� a fedést megfelelõen képzett szakember végezze.
A cserépfedés fõbb jellemzõi:
A tetõ hajlásszöge 15°-60° (90°) lehet.
A fedés az egyszeres fedésekhez tartozik, a cserép csak a hosszanti oldalán
rendelkezik kettõs horonnyal, így a léctávolság 28-36 cm-ig változhat a hajlásszög
függvényében.
A szarufák távolsága 24/48 mm-es cserépléc esetén max. 90 cm.
Por- és hómentes padlástér, valamint tetõtérbeépítés esetén a hajlásszögtõl
függetlenül alátéthéjazat beépítése szükséges.
Rögzítések:
POLKA TETÕCSERÉP
Tervezési alapelvek
Tetõhajlásszög Léctávolság Cserépszükséglet / m 2 (db) Tömeg / m 2 Szegõk / m (db)
15°-tól 28 cm 16,8 47,0 kg 3,57
20°-tól 29 cm 16,2 45,4 kg 3,45
25°-tól 30 cm 15,6 43,7 kg 3,33
30°-tól 33 cm 14,2 39,8 kg 3,03
35°-tól 34 cm 13,8 38,6 kg 2,94
40°-tól 35 cm 13,4 37,5 kg 2,86
45°-tól 36 cm 13,1 36,7 kg 2,78
Hajlásszög Rögzítõ és kiegészítõ megoldások
Kiemelt követelmények: vízzáró alátéttetõ
teljes deszkázat + vízzáró alátétfólia (min. 110 g / m 2 )
ragasztva, fedésben szegelve
Vízzáró alátéttetõ
teljes deszkázat + vízzáró alátétfólia (min. 110 g / m 2 15°-tól
20°-tól
)
szabadon átlapolva, fedésben szegelve
25°-tól rögzítés nélkül, alátéthéjazattal
30°-tól rögzítés nélkül
40°-tól minden 2. ill. 3. cserepet rögzítünk
50°-tól minden cserepet rögzítünk
Viharveszélyes helyeken és különleges helyi adottságok esetén 40° alatt is
rögzítendõk a cserepek. A szegõ-, az ereszsori-, és a gerincsori cserepeket, valamint a
vápánál, élgerincnél lévõ vágott cserepeket minden esetben rögzíteni kell. A rögzítés a
cserepeken lévõ furaton át a tetõlécbe ütött 24/50-es horganyzott szeggel történik.
További rögzítési lehetõségek a TONDACH TUNING tervezési füzetben.
8 CSERÉP TETÕFOKON!

A nyeregtetõ szarufahosszának és léckiosztásának
meghatározása
sz = e + n * t + x
h t
sz
h
= szarufahossz
e
t
= a szarufa alsó éle és az
elsõ cserépléc közti távolság
e
t
= 32 cm 45°-ig, felette 31 cm
n = a vízszintes cserépsorok száma - 1
t = hajlásszögtõl függõ léctávolság
x = a legfelsõ cserépléc távolsága
a szarufa csúcsától, száraz
gerincképzésnél
POLKA TETÕCSERÉP
8 t=28-36
t=28-36 t=28-36 x = 2,5-4,5
szarufa hossza (sz )
h
Az alábbi táblázat alapján határozható meg a teljes fedési hossz, amely a szarufahossz ellenléc vetületi
méretével növelt értéke.A táblázatban megadott teljes fedési hosszak a 32 cm-es legalsó léctávolságot
és az x értékeit is tartalmazzák.
t
e = 32
CSERÉP TETÕFOKON!
Hajlásszög x mérete
15°-tól 4,5 cm
20°-tól 4,0 cm
25°-tól 3,5 cm
30°-tól 3,0 cm
40°-tól 2,5 cm
Hajlásszög Léctávolság Átfedés Szükséglet
45°-tól 36 0,320 0,705 1,065 1,425 1,785 2,145 2,505 7 13,1 db / m 2
Szarufahosszak
40°-tól 35 0,320 0,700 1,050 1,400 1,750 2,100 2,450 8 13,4
35°-tól 34 0,320 0,690 1,030 1,370 1,710 2,050 2,390 9 13,8
30°-tól 33 0,320 0,685 1,015 1,345 1,675 2,005 2,335 10 14,2
25°-tól 30 0,320 0,655 0,955 1,255 1,555 1,855 2,155 13 15,6
20°-tól 29 0,320 0,650 0,940 1,230 1,520 1,810 2,100 14 16,2
15°-tól 28 0,320 0,645 0,925 1,205 1,485 1,765 2,045 15 16,8
Cserépsorok száma 1 2 3 4 5 6 7
Hajlásszög Léctávolság Átfedés Szükséglet
45°-tól 36 2,865 3,225 3,585 3,945 4,305 4,665 5,025 7 13,1 db / m 2
Szarufahosszak
40°-tól 35 2,800 3,150 3,500 3,850 4,200 4,550 4,900 8 13,4
35°-tól 34 2,730 3,070 3,410 3,750 4,090 4,430 4,770 9 13,8
30°-tól 33 2,665 2,995 3,325 3,655 3,985 4,315 4,645 10 14,2
25°-tól 30 2,455 2,755 3,055 3,355 3,655 3,955 4,255 13 15,6
20°-tól 29 2,390 2,680 2,970 3,260 3,550 3,840 4,130 14 16,2
15°-tól 28 2,325 2,605 2,885 3,165 3,445 3,725 4,005 15 16,8
Cserépsorok száma 8 9 10 11 12 13 14
Hajlásszög Léctávolság Átfedés Szükséglet
45°-tól 36 5,385 5,745 6,105 6,465 6,825 7,185 7,545 7 13,1 db / m 2
Szarufahosszak
40°-tól 35 5,250 5,600 5,950 6,300 6,650 7,000 7,350 8 13,4
35°-tól 34 5,110 5,450 5,790 6,130 6,470 6,810 7,150 9 13,8
30°-tól 33 4,975 5,305 5,635 5,965 6,295 6,625 6,955 10 14,2
25°-tól 30 4,555 4,855 5,155 5,455 5,755 6,055 6,355 13 15,6
20°-tól 29 4,420 4,710 5,000 5,290 5,580 5,870 6,160 14 16,2
15°-tól 28 4,285 4,565 4,845 5,125 5,405 5,685 5,965 15 16,8
Cserépsorok száma 15 16 17 18 19 20 21
Hajlásszög Léctávolság Átfedés Szükséglet
45°-tól 36 7,905 8,265 8,625 8,985 9,345 9,705 10,065 7 13,1 db / m 2
Szarufahosszak
40°-tól 35 7,700 8,050 8,400 8,750 9,100 9,450 9,800 8 13,4
35°-tól 34 7,490 7,830 8,170 8,510 8,850 9,190 9,530 9 13,8
30°-tól 33 7,285 7,615 7,945 8,275 8,605 8,935 9,265 10 14,2
25°-tól 30 6,655 6,955 7,255 7,555 7,855 8,155 8,455 13 15,6
20°-tól 29 6,450 6,740 7,030 7,320 7,610 7,900 8,190 14 16,2
15°-tól 28 6,245 6,525 6,805 7,085 7,365 7,645 7,925 15 16,8
Cserépsorok száma 22 23 24 25 26 27 28
Hajlásszög Léctávolság Átfedés Szükséglet
45°-tól 36 10,425 10,785 11,145 11,505 11,865 12,225 12,585 7 13,1 db / m 2
Szarufahosszak
40°-tól 35 10,150 10,500 10,850 11,200 11,550 11,900 12,250 8 13,4
35°-tól 34 9,870 10,210 10,550 10,890 11,230 11,570 11,910 9 13,8
30°-tól 33 9,595 9,925 10,255 10,585 10,915 11,245 11,575 10 14,2
25°-tól 30 8,755 9,055 9,355 9,655 9,955 10,255 10,555 13 15,6
20°-tól 29 8,480 8,770 9,060 9,350 9,640 9,930 10,220 14 16,2
15°-tól 28 8,205 8,485 8,765 9,045 9,325 9,605 9,885 15 16,8
Cserépsorok száma
29 30 31 32 33 34 35
9

6
POLKA TETÕCSERÉP
A fedési szélesség és a tetõszerkezet szélességének
meghatározása
3
f= b + m * f
sz
+ j
o=9 tetõszerkezet szélessége . (l ) - léchossz
h
o=9
l
h
= f - 2 * o
- vakolt fal
fedési . szélesség (f)
f = fedési szélesség
b = balos szegõelem szélessége b = 25,5 cm
f
sz
= a cserép fedési szélessége f
sz
= 21,3 cm
m = a függõleges cseréposzlopok száma-2
j = jobbos szegõelem fedési szélessége j = 21 cm
a = vízszintes átfedés a = 4,5 cm
l
h
= a tetõszerkezet szélessége
o = a szegõcserepek túlnyúlása az oromdeszkázat külsõ síkjától o = 9 cm
35
a=4,5
b=25,5 21,3 f sz =21,3 21,3 21,3 j=21
A tetõ vízszintes irányú méretei m-ben, szegõcserepek alkalmazása esetén:
Fedélszélesség 0,678 0,891 1,104 1,317 1,53 1,743
Cserepek száma 3 4 5 6 7 8
1,956 2,169 2,382 2,595 2,808 3,021 3,234 3,447
9 10 11 12 13 14 15 16
3,66 3,873 4,086 4,299 4,512 4,725 4,938 5,151
17 18 19 20 21 22 23 24
5,364 5,577 5,79 6,003 6,216 6,429 6,642 6,855
25 26 27 28 29 30 31 32
7,068 7,281 7,494 7,707 7,92 8,133 8,346 8,559
33 34 35 36 37 38 39 40
8,772 8,985 9,198 9,411 9,624 9,837 10,05 10,263
41 42 43 44 45 46 47 48
10,476 10,689 10,902 11,115 11,328 11,541 11,754 11,967
49 50 51 52 53 54 55 56
12,18 12,393 12,606 12,819 13,032 13,245 13,458 13,671
57 58 59 60 61 62 63 64
13,884 14,097 14,31 14,523 14,736 14,949 15,162 15,375
65 66 67 68 69 70 71 72
15,588 15,801 16,014 16,227 16,44 16,653 16,866 17,079
73 74 75 76 77 78 79 80
10 CSERÉP TETÕFOKON!

POLKA TETÕCSERÉP
HÓFOGÓ RENDSZEREK
Télen a 0°C alatti hõmérsékletek hatására a vízcseppek kristályosodnak, így a csapadék hó formájában
hullik. A hideg hatására a tetõfedõ anyag is megfagy és a hó rátapad a tetõre. Amíg hideg van és esik a
hó, jelentõs vastagságú hórétegek keletkezhetnek.
Közvetlenül a tetõfedõ anyagon 10-20 mm vastag jégréteg keletkezik egyrészt a padláson uralkodó
alacsony hõmérséklet, másrészt a hó szigetelõ hatása következtében. Ha megváltoznak az idõjárási
viszonyok és olvadni kezd, a padláson is megnövekszik a hõmérséklet, amely a tetõfedõ anyagot is
felmelegíti. A magasabb külsõ hõmérséklet hatására vízréteg alakul ki a tetõ és a rajta levõ hótakaró
között.
Ez a vízréteg ideális csúszófelületet jelent a hótakaró részére, így a teljes hómennyiség tetõlavina
formájában a földre zúdul.
A hófogócserepek a nagy tömegû hó lecsúszását nem akadályozzák meg, ilyen esetekben kiegészítõ
hófogó szerkezetek beépítése javasolt (hófogórács).
A hófogó rendszer tetõn való kialakítását a tervezõ köteles meghatározni.
Az alábbiakban tájékoztató jelleggel közöljük a minimális hófogómennyiséget.
A hófogó cserepek az eresztõl számított második, harmadik sorban legyenek elhelyezve, a minta szerint.
A hófogók elhelyezésénél továbbá figyelembe kell venni a 253/1997. (XII. 20.) kormányrendelet 60. §ának
elsõ és második bekezdését:
“(1) A tetõ az építmény rendeltetésének megfelelõ mértékben álljon ellen az idõjárás (szél, csapadék,
napsugárzás), a vegyi és mechanikai (pl. ellenõrzési, tisztítási) hatásoknak és a csapadékot a felületérõl
a tervezett irányba vezesse le.
(2) A 25° - 75° közötti hajlásszögû tetõt hófogósorral kell ellátni, ha az eresz élvonala közlekedésre
szolgáló területtel határos, vagy ilyen fölé nyúlik és magassága 6,0 m-nél nagyobb. A 10 m-nél hosszabb
esésvonalú tetõt egymás felett több hófogósorral kell megvalósítani.”
CSERÉP TETÕFOKON!
25°-tól minden
3. cserép hófogócserép
1,56 db / eresz fm
30°-tól minden
2. cserép hófogócserép
2,35 db / eresz fm
45°-tól
sakktábla-elhelyezés
4,69 db / eresz fm
11

POLKA TETÕCSERÉP
SZELLÕZÉS
A tetõtér hasznosítása esetén a téli és a nyári hõvédelem megköveteli a megfelelõ hõszigetelésû
határolószerkezetek építését.
A tetõtéri határolószerkezetek rétegrendjében a
- hõszigetelés és az alátétfólia, az
- alátétfólia és a cserépfedés
között is megtalálható a kellõ keresztmetszetû légrés, amely még szélcsendes idõben is biztosítja
a légáram kialakulását az eresz és a gerinc között.
E két légrés által biztosított átszellõzés feladatai:
- a napsugárzás hatására a tetõhéjalás alatt keletkezõ hõterhelés levezetése
- a belsõ helyiségek felõl áthatoló pára elvezetése
- a külsõ és a cserépfedés alatti hõmérséklet kiegyenlítése
- az esetlegesen bejutó külsõ nedvesség kiszellõztetése.
Az épület belsejébõl származó nedvesség kiszellõztetése a
hõszigetelés és az alátétfólia közötti légrés segítségével
Az épület belsejébõl származó nedvesség (vízpára fürdés, fõzés, mosás miatt) a magasabb
hõmérsékletû belsõ térbõl a kisebb hõmérsékletû szabadba igyekszik. Ha a levegõ lehûlés vagy a
megnövekedett páratartalom miatt eléri a telítettségi határt, akkor a felesleges nedvesség
kicsapódik az alacsonyabb hõmérsékletû épületszerkezeten, és az alábbi károsodásokat
okozhatja:
- a hõszigetelõ hatás csökkenése az átnedvesedett
hõszigetelés miatt
- belsõ felületen penészedés léphet fel
- a tetõszerkezet károsodhat az állandó nedvesség miatt
A páralecsapódás leggyakoribb hibaforrásai:
- a hõszigetelés és az alátétfólia közötti légrés túl kicsi vagy
nincs, ill. a belsõ oldalon nincs párafékezõ réteg beépítve,
- a hõszigetelés feletti légréteg nincs összeköttetésben a külsõ levegõvel
- a határoló szerkezetek páradiffúziós ellenállása túl kicsi.
A páralecsapódásból keletkezõ károk megelõzésére a tetõtérbeépítéses magastetõk hõszigetelés
feletti légrétegét ki kell szellõztetni.
Magyar elõírás hiányában irányadó lehet a DIN 4108 gyakorlatban már bevált követelményeit
figyelembe venni.
Ezek alapján a 10°-nál nagyobb hajlásszögû tetõk esetében el lehet tekinteni a részletes
páradiffúziós számítástõl, ha teljesül az alábbi négy követelmény:
1. Az eresznél kialakítandó szabad szellõzõ nyílásméret:
- a hozzátartozó tetõfelület min. 0,2 %-a, de
2
- minimum 200 cm / m.
2.A tetõfelület általános részén kialakítandó szabad szellõzõ keresztmetszet:
2
- minimum 200 cm / m
- a hõszigetelés és az alátéthéjazat közti távolság min. 2 cm.
3.A taréj- és élgerincnél a kialakítandó szabad szellõzõ nyílásméret:
- a hozzátartozó tetõfelület min. 0,05 %-a.
4.A szellõzõ keresztmetszet alatti épületszerkezeti rétegek együttes páradiffúziós
légrétegvastagsága (s ), ha:
d
- a szarufahossz = 2 m
d
= 5 m
d
< 15 m: s >= 10 m
d
A légrést csökkentõ szerkezeteket a légrés magasságának méretezésekor figyelembe kell venni.
(ellenlécek, szarufák, szellõzõszalag, alátéthéjazat belógása stb.)
12 CSERÉP TETÕFOKON!

POLKA TETÕCSERÉP
ERESZ
- a hozzátartozó
tetõfelület
min. 0,2 %-a, de
2
- min. 200 cm / eresz fm
A szellõzési keresztmetszetek (légrések) méretei:
GERINC, ÉLGERINC
- a hozzátartozó
tetõfelület
min. 0,05 %-a
A kívülrõl származó nedvesség kiszellõztetése
CSERÉP TETÕFOKON!
EGYÉB TETÕRÉSZ
2
- min. 200 cm / eresz fm, és
- min. 2 cm magas
A magastetõk fedésekor vízzáró fedést alkalmaznak, melynek lényege, hogy a
tetõcserép alsó felületén annyi nedvesség jelentkezhet, amennyi természetes módon
párolgással maradéktalanul eltávozhat és ideiglenes jelenléte nem jelent károsodást
az alatta lévõ szerkezetekre. Ezért a cserépfedés és az alátétfólia közötti légrést
feltétlenül ki kell szellõztetni.
Alacsony tetõhajlásszög, tetõtérbeépítés és magasabb követelmény esetén alátétfólia
alkalmazása kötelezõ a tetõ egész felületén, amely az esetlegesen bejutó külsõ
nedvességet levezeti az ereszig.
A fedés alatti légrés a maradék nedvesség kiszellõztetésére alkalmas, hatékonyságát
az ellenléc magasságával befolyásolhatjuk.
A TONDACH MAGYARORSZÁG minden esetben és minden tetõfólia alkalmazása
esetén 5 cm vastag ellenlécezést javasol, de az alábbiakban közöljük a DIN
szabvány szerinti ellenlécvastagság minimumértékeit cm-ben:
Szarufahossz
20°
Tetõhajlásszög
25° 30° 30° felett
10 m-ig 5,0 4,0 3,0 2,4
10 - 15 m között 6,5 5,0 4,0 3,0
15 - 20 m között 10,0 6,5 5,0 4,0
A fenti táblázat alkalmazásánál kérjük figyelembe venni az adott tetõcserép minimális
hajlásszögigényét.
13

9 m
POLKA TETÕCSERÉP
Szellõzõ keresztmetszetek meghatározása nyeregtetõ esetén
(példa)
10/15
12 m
B
A
Eresz vizsgálata
Követelmény:
- a hozzátartozó tetõfelület, A vagy B min.0,2 %-a, de
2
- min. 200 cm / eresz fm
Számítás:
V
1
eresz = szellõzõ keresztmetszet
2 2
V
1
>=0,002*9,0=0,018 m /m=180 cm /m mivel 180
2 2
cm /m200 cm /m a
mértékadó, míg 10 m-nél hosszabb szarufák esetében a V
1
>0,002*A vagy B
2
cm /m a mértékadó.
Gerinc vizsgálata
Követelmény:
- a hozzátartozó tetõfelület, (A+B) min.0,05 %-a
Számítás:
V gerinc = szellõzõ keresztmetszet
1 2 2
1 2
V >=0,0005*(9+9)=0,009 m /m=90 cm / m
tehát a gerincnél 90 cm -nyi szellõzõnyílást kell biztosítani
m-enként, a két tetõsíkon összesen
Megvalósítás:
szellõzõcserepek elhelyezése a gerinctõl számított második sorba, ill. szellõzõ
gerincszalag vagy fésûs szellõzõelem alkalmazása
Egyéb tetõfelület vizsgálata
Követelmény:
2
- min. 200 cm / m
- az alátétfólia esetleges belógását le kell vonni ( 2 cm )
Számítás:
M=elõírt V
1
/90-(2*5)=200/90-10=2,5 cm
tehát a hõszigetelés és a szarufa felsõ éle közti távolság:
2,5 + 2 = 4,5 cm kell hogy legyen
14 CSERÉP TETÕFOKON!
5
V =M
1
80
90
5

Szellõzõ keresztmetszetek meghatározása kontyolt tetõ esetén (példa)
5
V =M
1
80
90
10/15
Összetett tetõknél az egyes tetõfelületeket külön kell elemezni.
C és B felületek elemzése
Számítás:
C=B=54,23 m2
2 2
V >=0,002*54,23=0,1085 m =1085 cm
1
10 m-es eresz esetében:
2
V
1
=1085/10=108,5 cm /m
2 2
mivel 108,5 cm /m=0,002*27,6=0,0552 m =552 cm
1
10 m-es eresz esetében:
2
V
1
=552/10=55,2 cm /m
2 2
mivel 55,2 cm /m=0,0005*5,34*7,07*2=0,03775
1 2 2
m =377,54 cm
5,34 m-es gerinc esetében: 2
V >=377,54/5,34=70,7 cm /m
1
2. Az élgerinchez tartozó tetõfelület
szellõzése
V >=0,0005*(2,33*7,07)/2=0,00412
1 2 2
m =41,2 cm
10 m
A=D= 27,60 m2
C=B= 54,23 m2
Számítás:
1. Az élgerinchez tartozó
tetõfelület szellõzése
V >=0,0005*(5*5,52)/2=0,0069
12 2
m =69 cm
Megvalósítás:
szellõzõcserepek elhelyezése a gerinctõl számított második sorba, ill. szellõzõ gerincszalag
vagy fésûs szellõzõelem alkalmazása
Számítás:
M=elõírt V /90-(2*5)=200/90-10=2,5 cm
1
tehát a hõszigetelés és a szarufa felsõ
éle közti távolság: 2,5 + 2 = 4,5 cm kell
hogy legyen
CSERÉP TETÕFOKON!
A
5,34 m D
C
B
5,52 m
7,07 m
10 m
Számítás:
M=elõírt V /90-(2*5)=200/90-10=2,5 cm
1
tehát a hõszigetelés és a szarufa felsõ
éle közti távolság: 2,5 + 2 = 4,5 cm kell
hogy legyen
15

Ereszkialakítás
1
2
3
4
5
6
7
8
9
1
2
3
4
CSERÉPLÉC
ELLENLÉC
RÁCSERÕSÍTETT
ALÁTÉTFÓLIA
SZELLÕZÕSZALAG
BEVEZETETT
LEVEGÕ
ERESZDESZKÁZAT
ERESZLEMEZ
CSATORNATARTÓ
ERESZCSATORNA
4
5
8 32 28 - 36
9 8 7 5 6
Gerinckialakítás
28 - 36
3
2 1
28 - 36
POLKA TETÕCSERÉP
10 - 15
2,5-3,5
5
6
7
2
3
4
5
HORNYOLT
GERINCCSERÉP
RÁCSERÕSÍTETT
ALÁTÉTFÓLIA CSÍK
POLKA
SZELLÕZÕCSERÉP
LEVEGÕ
KIVEZETÉS
CSERÉPLÉC
16 CSERÉP TETÕFOKON!
1
8
9
10
6
7
8
9
10
ELLENLÉC
RÁCSERÕSÍTETT
ALÁTÉTFÓLIA
KÚPCSERÉPRÖGZÍTÕ
CSAVARRAL RÖGZÍTVE
GERINCLÉC
CSAVARRAL RÖGZÍTVE
GERINCLÉCTARTÓ

8
25,5
6 3 max. 25
7
12
POLKA TETÕCSERÉP
Oromszegély - balos szegõcseréppel
1 3 4 5 6 7 8
6
11
21,3
5
21,3
21,3 21,3
9 10 11 12
3 RÖGZÍTÉS CSAVARRAL 9
Oromszegély - jobbos
4 CSERÉPLÉC
10
szegõcseréppel 5 ELLENLÉC
11
1
2
6
BALOS
SZEGÕCSERÉP
JOBBOS
SZEGÕCSERÉP
KISZELLÕZTETETT
LÉGRÉS
4
21,3 21,3
CSERÉP TETÕFOKON!
3
21
2
max. 25 3 6
10
7
8
12
RÁCSERÕSÍTETT
ALÁTÉTFÓLIA
9
HÕSZIGETELÉS
OROMDESZKA
KÜLSÕ BURKOLAT
KISZELLÕZTETETT
LÉGRÉS MIN. 2 CM
PÁRAZÁRÓ FÓLIA +
BELSÕ BURKOLAT
17

10
4
5
11
4
5
10
8
9
7
8 32 28 - 36
9 8 7 6 11 5
10
3
2 1
6
1
5
2
3
POLKA TETÕCSERÉP
Ereszkialakítás - csüngõ eresszel
Ereszkialakítás - fekvõ eresszel
18 CSERÉP TETÕFOKON!
12
13
14
1
2
3
4
5
6
7
8
9
10
11
12
13
14
1
2
3
4
5
6
7
8
9
10
11
CSERÉPLÉC
ELLENLÉC
RÁCSERÕSÍTETT
ALÁTÉTFÓLIA
SZELLÕZÕSZALAG
BEVEZETETT
LEVEGÕ
ERESZDESZKÁZAT
ERESZLEMEZ
CSATORNATARTÓ
ERESZCSATORNA
SZELLÕZÕELEM
HORG. SZEGGEL
RÖGZÍTVE
POLKA
HÓFOGÓCSERÉP
KISZELLÕZTETETT
LÉGRÉS MIN. 2 CM
HÕSZIGETELÉS
PÁRAZÁRÓ FÓLIA +
BELSÕ BURKOLAT
CSERÉPLÉC
ELLENLÉC
RÁCSERÕSÍTETT
ALÁTÉTFÓLIA
SZELLÕZÕSZALAG
BEVEZETETT
LEVEGÕ
ERESZDESZKÁZAT
ERESZLEMEZ+RÖGZÍTÕ
CSATORNATARTÓ
FEKVÕ ERESZCSATORNA
SZELLÕZÕELEM
HORG. SZEGGEL
RÖGZÍTVE
ERESZ SZELL.ELEM
FÉSÛ NÉLKÜL

1
2
3
4
5
6
7
1
2
3
5
6
7
28 - 36
28 - 36
POLKA TETÕCSERÉP
Félnyereg gerinc - kúpcseréppel,
gerincléctartóval
28 - 36
Félnyereg gerinc - fémlemez fedéssel
28 - 36
4 9
CSERÉP TETÕFOKON!
8
9
10
11
12
4
8
1
2
3
4
5
6
7
8
9
10
12
HORNYOLT
GERINCCSERÉP
POLKA
TETÕCSERÉP
POLKA
SZELLÕZÕCSERÉP
LEVEGÕ
KIVEZETÉS
CSERÉPLÉC
ELLENLÉC
RÁCSERÕSÍTETT
ALÁTÉTFÓLIA
KÚPCSERÉPRÖGZÍTÕ
CSAVARRAL RÖGZÍTVE
GERINCLÉC
CSAVARRAL RÖGZÍTVE
GERINCLÉCTARTÓ
11 BURKOLAT
1
2
3
4
5
6
7
9
SZELLÕZÕ ELEM
HORG. SZEGGEL
RÖGZÍTVE
FÉMSZEGÉLY
RÖGZÍTÉSSEL
POLKA
TETÕCSERÉP
POLKA
SZELLÕZÕCSERÉP
LEVEGÕ
KIVEZETÉS
CSERÉPLÉC
ELLENLÉC
RÁCSERÕSÍTETT
ALÁTÉTFÓLIA
8 BURKOLAT
RÖGZÍTÕ
SZÖGVAS
19

6
1 2 3 4 5 6
1
2
3
4
5
max. 25
8 9 10 11
7 8 9 10 11
12
10
POLKA TETÕCSERÉP
Oromszegély - fém oromszegéllyel
Élgerinckialakítás - élgerincelemmel,
gerincléctartóval
20 CSERÉP TETÕFOKON!
7
1
2
3
4
5
6
7
8
9
10
11
1
2
3
4
5
6
7
8
9
10
12
FÉM OROMSZEGÉLY
POLKA ALAPCSERÉP
CSAVAROS RÖGZÍTÉSSEL
CSERÉPLÉC
ELLENLÉC
KISZELLÕZTETETT
LÉGRÉS
RÁCSERÕSÍTETT
ALÁTÉTFÓLIA
HÕSZIGETELÉS
OROMDESZKA
KÜLSÕ BURKOLAT
KISZELLÕZTETETT
LÉGRÉS MIN. 2 CM
PÁRAZÁRÓ FÓLIA +
BELSÕ BURKOLAT
HORNYOLT
GERINCCSERÉP
KÚPCSERÉPRÖGZÍTÕ
CSAVARRAL RÖGZÍTVE
GERINCLÉC
CSAVARRAL RÖGZÍTVE
ELASZTIKUS ÉLGERINCELEM
GERINCLÉCTARTÓ
PÁRAZÁRÓ FÓLIA +
BELSÕ BURKOLAT
HÕSZIGETELÉS
KISZELLÕZTETETT LÉGRÉS
MIN. 2 CM
RÁCSERÕSÍTETT
ALÁTÉTFÓLIA
CSERÉPLÉC
11 ELLENLÉC
ÉLSZARU

1
2
3
4
5
6
7
8
9
10
6
1
2
3
4
5
7 8 9 10 11
28 - 36
28 - 36
POLKA TETÕCSERÉP
Élgerinckialakítás - szellõzõ gerincszalaggal,
gerincléctartóval
12
10
Manzárdkialakítás - fémlemez szegéllyel
CSERÉP TETÕFOKON!
1
2
3
4
5
6
7
8
9
10
12
1
2
3
4
5
6
7
8
9
10
HORNYOLT
GERINCCSERÉP
KÚPCSERÉPRÖGZÍTÕ
CSAVARRAL RÖGZÍTVE
GERINCLÉC
CSAVARRAL RÖGZÍTVE
SZÁRAZ GERINCSZALAG
GERINCLÉCTARTÓ
PÁRAZÁRÓ FÓLIA +
BELSÕ BURKOLAT
HÕSZIGETELÉS
KISZELLÕZTETETT
LÉGRÉS MIN. 2 CM
RÁCSERÕSÍTETT
ALÁTÉTFÓLIA
CSERÉPLÉC
11 ELLENLÉC
ÉLSZARU
CSERÉPLÉC
ELLENLÉC
ERESZ SZELLÕZÕELEM
FÉSÛ NÉLKÜL
FÉMLEMEZ SZEGÉLY+
RÖGZÍTÕ
POLKA
TETÕCSERÉP
RÁCSERÕSÍTETT
ALÁTÉTFÓLIA
HÕSZIGETELÉS
PÁRAZÁRÓ FÓLIA +
BELSÕ BURKOLAT
POLKA
SZELLÕZÕCSERÉP
KIVEZETETT
LEVEGÕ
21

22
1
2
3
4
5
6
7
8
9
10
Manzárdkialakítás - eresztúlnyúlással,
deszkázattal
8 32 28 - 36
1
2
3
4
5
6
28 - 36
Negatív hajlásszögtörés - fémlemez szegéllyel
28 - 36
5
POLKA TETÕCSERÉP
CSERÉP TETÕFOKON!
1
2
3
4
5
6
1
2
3
4
5
6
7
8
9
10
CSERÉPLÉC
ELLENLÉC
RÁCSERÕSÍTETT
ALÁTÉTFÓLIA
FÉM ERESZSZEGÉLY
ERESZ SZELLÕZÕELEM
FÉSÛ NÉLKÜL
SZELLÕZÕSZALAG
HÕSZIGETELÉS
PÁRAZÁRÓ FÓLIA +
BELSÕ BURKOLAT
POLKA
SZELLÕZÕCSERÉP
VIHARKAPOCS
CSERÉPLÉC
ELLENLÉC
RÁCSERÕSÍTETT
ALÁTÉTFÓLIA
DESZKÁZAT
ERESZ SZELLÕZÕELEM
FÉSÛ NÉLKÜL
FÉMLEMEZ SZEGÉLY+
RÖGZÍTÕ

5
6
6 4 5 3
7
3 4 11
7
8
POLKA TETÕCSERÉP
Vápakialakítás - mûa. vápaelemmel
10
1
8
Vápakialakítás - mélyített vápa,
mûa. vápaelemmel
1
10
9
2
2
9
10
10
11
CSERÉP TETÕFOKON!
1
2
3
4
5
6
7
8
9
10
11
1
2
3
4
5
6
7
8
9
10
11
VÁPAELEM
HORG. SZEGGEL
RÖGZÍTVE
VÁPADESZKÁZAT
CSERÉPLÉC
ELLENLÉC
RÁCSERÕSÍTETT
ALÁTÉTFÓLIA
HÕSZIGETELÉS
PÁRAZÁRÓ FÓLIA +
BELSÕ BURKOLAT
VÁPASZARU
KISZELLÕZTETETT
LÉGRÉS MIN. 2 CM
POLKA
ALAPCSERÉP
ÖNTAPADÓ
VÁPATÖMÍTÕ
VÁPAELEM
HORG. SZEGGEL
RÖGZÍTVE
ÖNTAPADÓ
VÁPATÖMÍTÕ
VÁPADESZKÁZAT
CSERÉPLÉC
ELLENLÉC
RÁCSERÕSÍTETT
ALÁTÉTFÓLIA
HÕSZIGETELÉS
PÁRAZÁRÓ FÓLIA +
BELSÕ BURKOLAT
VÁPASZARU
KISZELLÕZTETETT
LÉGRÉS MIN. 2 CM
POLKA
ALAPCSERÉP
23

6 4 5 3
7
8
12
2
1
1
10
9
2
POLKA TETÕCSERÉP
Vápakialakítás - kiemelt vápa,
fémlemezzel
10
4 6 5 3
11
1
2
3
4
5
6
7
8
9
10
11
12
FÉM VÁPAHAJLAT
KIEMELÉS
VÁPADESZKÁZAT
CSERÉPLÉC
ELLENLÉC
RÁCSERÕSÍTETT
ALÁTÉTFÓLIA
HÕSZIGETELÉS
PÁRAZÁRÓ FÓLIA +
BELSÕ BURKOLAT
VÁPASZARU
KISZELLÕZTETETT
LÉGRÉS MIN. 2 CM
POLKA
ALAPCSERÉP
FÓLIARÖGZÍTÕ
LÉC 2/2 CM
Oldalfalcsatlakozás - fémlemez szegéllyel
24 CSERÉP TETÕFOKON!
1
2
3
4
5
6
POLKA ALAPCSERÉP
CSAVARRAL RÖGZÍTVE
FÉMLEMEZ SZEGÉLY
SÛRÍTETT LÉCEZÉSEN
CSERÉPLÉC
ELLENLÉC
KISZELLÕZTETETT
LÉGRÉS
RÁCSERÕSÍTETT
ALÁTÉTFÓLIA
FALRA FELVEZETVE

1
2
3
4
5
6
1
2
3
4
5
7
5
KÉMÉNYCSATLAKOZÓ
SZALAG
CSERÉPLÉC
ELLENLÉC
RÁCSERÕSÍTÉSÛ
ALÁTÉTFÓLIA
FÓLIACSATORNA
6 ALÁDESZKÁZÁS
34
6
KÉMÉNYSZEGÉLY
CSERÉPLÉC
ELLENLÉC
RÁCSERÕSÍTETT
ALÁTÉTFÓLIA
FÓLIACSATORNA
ALÁDESZKÁZÁS
5 6 7
KÉMÉNYCSATLAKOZÓ LÉC
TIPLIVEL RÖGZÍTVE
POLKA TETÕCSERÉP
Kéményszegély kialakítása
kéménycsatlakozó szalaggal
CSERÉP TETÕFOKON!
Kéményszegély
kialakítása
fémlemezzel
1
2
3
4
1
2
3
4
25

1
2
3
4
5
6
10 11 12
1
2
3
4
5
1
8
10
12
1
7
POLKA TETÕCSERÉP
Tetõablak - fóliacsatornával
Tetõkibúvó ablak - fóliacsatornával
26 CSERÉP TETÕFOKON!
6
7
15
8
9
13
14
6
7
8
7
8
9
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
1
2
3
4
5
6
7
8
9
POLKA
ALAPCSERÉP
FÓLIACSATORNA
ALÁTÁMASZTÓ LÉC
TETÕABLAK
BURKOLÓKERET
TETÕABLAK
ÓLOMKÖTÉNY
CSERÉPLÉC
ELLENLÉC
RÁCSERÕSÍTETT
ALÁTÉTFÓLIA
HÕSZIGETELÉS
PÁRAZÁRÓ FÓLIA
BELSÕ BURKOLAT
RÖGZÍTÕVAS
TETÕABLAK
BURKOLÓKERET
KISZELLÕZTETETT
LÉGRÉS MIN. 2 CM
POLKA
ALAPCSERÉP
FÓLIACSATORNA
ALÁTÁMASZTÓ LÉC
TETÕKIBÚVÓ ABLAK
ÓLOMKÖTÉNY
CSERÉPLÉC
ELLENLÉC
RÁCSERÕSÍTETT
ALÁTÉTFÓLIA
HORG. SZEG
RÖGZÍTÉS

1
2
3
4
5
6
7
1
2
3
4
5
6
POLKA TETÕCSERÉP
Kerámia antennakivezetõ
Kerámia csatornaszellõzõ
CSERÉP TETÕFOKON!
1
2
3
4
5
6
1
2
3
4
5
6
7
CSATORNASZELLÕZÕ
POLKA ÁTVEZETÕCSERÉP
POLKA
ALAPCSERÉP
CSERÉPLÉC
ELLENLÉC
O 25-77,5 MM-ES C SÕ
SZARUFÁHOZ RÖGZÍTVE
ANTENNAKIVEZETÕ
POLKA
ÁTVEZETÕCSERÉP
POLK0
ALAPCSERÉP
CSERÉPLÉC
ELLENLÉC
RÁCSERÕSÍTETT
ALÁTÉTFÓLIA
RÁCSERÕSÍTETT
ALÁTÉTFÓLIA
27

Hófogó rács elhelyezése
1
2
3
4
5
6
7
8
CSERÉPLÉC
ELLENLÉC
RÁCSERÕSÍTETT
ALÁTÉTFÓLIA
SZELLÕZÕSZALAG
HÓFOGÓRÁCS
4
5
3
2 1
5
Univerzális járórács elhelyezése
1
2
3
4
BEVEZETETT
LEVEGÕ
HÓFOGÓRÁCSTARTÓ LÉC
CSAVAROZÁSSAL RÖGZÍTVE
HÓFOGÓRÁCSTARTÓ
90 CM-KÉNT CSAVAROZVA
8 32 28 - 36
25
POLKA TETÕCSERÉP
28 CSERÉP TETÕFOKON!
5
6
7
1
2
3
4
5
6
7
6
7
8
POLKA TETÕCSERÉP
JÁRÓRÁCSTARTÓ LÉC
UNIVERZÁLIS JÁRÓRÁCS
GARNITÚRA
ALÁTÁMASZTÓ PALLÓ
CSERÉPLÉC
ELLENLÉC
RÁCSERÕSÍTETT
ALÁTÉTFÓLIA

4
5
Páraáteresztõ tetõfólia használata
A hõszigetelt tetõknél különösen fontos a hõszigetelõ anyag és a teljes szerkezet
védelme a héjazaton bejutó nedvesség és a belsõ oldalról érkezõ pára ellen.
Továbbá biztosítani kell a szerkezeti rétegek közötti páravándorlást, ill. biztosítani
kell a szerkezetben maradt építési nedvesség kiszellõzését. Ezen épületfizikai
követelmények kielégítése a páraáteresztõ tetõfóliával korszerûen megoldható.
A páraáteresztõ tetõfóliával készült szerkezetek elõnyei:
3
2 1
8 32 28 - 36
9 8 7 6
� közvetlenül a hõszigetelésre, deszkázatra fektethetõ
� nincs szükség a fólia és a hõszigetelés közötti légrésre
� növelhetõ a hõszigetelés vastagsága
� a gerincen, éleken, vápákon megszakítás nélkül átvihetõ a másik
tetõsíkra
� a szerkezet kivitelezése egyszerû, a beépítési hibalehetõség jelentõsen
csökken
� fektetése a feliratos oldalával felfelé történik.
Ereszkialakítás
POLKA TETÕCSERÉP
CSERÉP TETÕFOKON!
10
11
12
1
2
3
4
5
6
7
8
9
10
11
12
CSERÉPLÉC
ELLENLÉC
MIN. 5 CM
PÁRAÁTERESZTÕ
TETÕFÓLIA
SZELLÕZÕSZALAG
BEVEZETETT
LEVEGÕ
ERESZDESZKÁZAT
ERESZLEMEZ
CSATORNATARTÓ
ERESZCSATORNA
KISZELLÕZTETETT
LÉGRÉS MIN. 5 CM
HÕSZIGETELÉS
PÁRAZÁRÓ FÓLIA +
BELSÕ BURKOLAT
29

Gerinckialakítás
6 4 5 3
7
1
2
3
4
8
28 - 36
1
10
9
28 - 36
POLKA TETÕCSERÉP
2
11
2,5-3,5
Vápakialakítás - mélyített vápa,
mûa. vápaelemmel
5
6
7
2
3
4
5
6
HORNYOLT
GERINCCSERÉP
10
HÕSZIGETELÉS
POLKA
SZELLÕZÕCSERÉP
LEVEGÕ
KIVEZETÉS
CSERÉPLÉC
ELLENLÉC
MIN. 5 CM
30 CSERÉP TETÕFOKON!
1
8
9
10
7
8
9
11
PÁRAÁTERESZTÕ
TETÕFÓLIA
KÚPCSERÉPRÖGZÍTÕ
CSAVARRAL RÖGZÍTVE
GERINCLÉC
CSAVARRAL RÖGZÍTVE
10 GERINCLÉCTARTÓ
1
2
3
4
5
6
7
8
9
10
PÁRAZÁRÓ FÓLIA +
BELSÕ BURKOLAT
VÁPAELEM
HORG. SZEGGEL
RÖGZÍTVE
ÖNTAPADÓ
VÁPATÖMÍTÕ
VÁPADESZKÁZAT
CSERÉPLÉC
ELLENLÉC
MIN. 3 CM
PÁRAÁTERESZTÕ
TETÕFÓLIA
HÕSZIGETELÉS
PÁRAZÁRÓ FÓLIA +
BELSÕ BURKOLAT
VÁPASZARU
TANGÓ
ALAPCSERÉP

Oromszegély - balos szegõcseréppel
6
1
2
3
4
5
1 2 3 4 5 6 7
25,5
12,3
6 3 max. 25
21,3
7 8 9 10 11
POLKA TETÕCSERÉP
21,3 21,3
8 9 10
Élgerinckialakítás - élgerincelemmel,
gerincléctartóval
12
CSERÉP TETÕFOKON!
1
2
3
4
5
6
7
8
9
10
12
1
2
3
4
5
6
7
8
9
10
HORG.SZEG
RÖGZÍTÉS
HORNYOLT
GERINCCSERÉP
KÚPCSERÉPRÖGZÍTÕ
CSAVARRAL RÖGZÍTVE
GERINCLÉC
CSAVARRAL RÖGZÍTVE
ELASZTIKUS ÉLGERINCELEM
GERINCLÉCTARTÓ
PÁRAZÁRÓ FÓLIA +
BELSÕ BURKOLAT
HÕSZIGETELÉS
KISZELLÕZTETETT LÉGRÉS
PÁRAÁTERESZTÕ
TETÕFÓLIA
CSERÉPLÉC
11 ELLENLÉC
MIN. 5 CM
BALOS
SZEGÕCSERÉP
CSERÉPLÉC
ELLENLÉC
MIN. 5 CM
KISZELLÕZTETETT
LÉGRÉS
PÁRAÁTERESZTÕ
TETÕFÓLIA
HÕSZIGETELÉS
OROMDESZKA
KÜLSÕ BURKOLAT
PÁRAZÁRÓ FÓLIA +
BELSÕ BURKOLAT
ÉLSZARU
31

TONDACH Magyarország Rt.
Cégközpont és csornai gyáregység
9300 CSORNA SOPRONI ÚT 66.
TEL.: 96/592-400, 592-444 FAX: 96/592-445
E-MAIL: CSORNA@TONDACH.HU
Jamina gyáregység
5600 békéscsaba, orosházi út 88.
Tel.: 66/530-400, 530-444 fax: 66/530-445
E-mail: jamina@tondach.hu
Tatai gyáregység
2890 TATA, FALLER JENÕ U. 9.
TEL.: 34/586-760, 586-777 FAX: 34/586-778
E-MAIL: TATA@TONDACH.HU
Budapesti kereskedelmi képviselet
1124 BUDAPEST, NÉMETVÖLGYI ÚT 100.
TEL.: 1/248-2600 FAX: 1/248-2610
E-MAIL: BUDAPEST@TONDACH.HU
KÉKSZÁM: 40/27-37-37, 40/CSERÉP
WWW.TONDACH.HU WWW.TETOCSEREP.HU
WWW.TONDACH.COM
