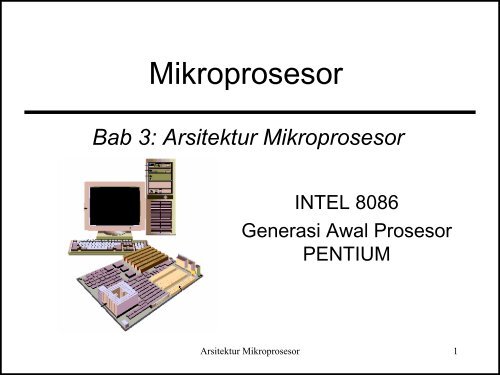

Mikroprosesor

Bab 3: Arsitektur Mikroprosesor

INTEL 8086

Generasi Awal Prosesor

PENTIUM

Arsitektur Mikroprosesor 1

20 bit

16 bit

Arsitektur Mikroprosesor

INTEL 8086

Register

Antrian

(FIFO)



INTEL 8086

• Prosesor 8086 terbagi menjadi 2 bagian

fungsional yang independen, yakni BIU (bus

interface unit) dan EU (execution unit).

• BIU bertugas mengirim kode-kode alamat

keluar, mengambil instruksi dari memori, dan

membaca data dari port dan memori. BIU

menangani semua trnasfer data dan alamat

pada bus untuk membantu EU.

• EU meminta BIU untuk mengambilkan

instruksi dan data dari memori, mendekode

dan melaksanakan instruksi



INTEL 8086

EXECUTION UNIT (EU)

• EU mengandung rangkaian-rangkaian

kontrol yang berfungsi mengarahkan

operasi-operasi internal.

• Dekoder pada EU menerjemahkan instruksiinstruksi

yang telah diambil dari memori ke

dalam urutan aksi.

• EU memilki ALU 16-bit dan dapat melakukan

penjumlahan, pengurangan, AND, OR, XOR,

increment, decrement, complement, atau

shift bilangan biner.



INTEL 8086

EXECUTION UNIT (EU) : FLAG REGISTER

• 8086 memiliki register bendera dengan

panjang 16-bit. Dari 16-bit itu terdapat 9

bendera yang aktif.

• Dari 9 bendera yang aktif, 6 bendera di

antaranya (bendera kondisi) digunakan

untuk menunjukkan kondisi-kondisi yang

dihasilkan oleh pelaksanaan instruksi yakni

bendera CF(carry flag), PF(parity flag),

AF(auxiliary carry flag), ZF(zero flag),

SF(sign flag), dan OF(overflow flag).



INTEL 8086

EXECUTION UNIT (EU): FLAG REGISTER

• Sedangkan 3 bendera lainnya (bendera

kontrol) digunakan untuk mengendalikan

beberapa operasi prosesor. Bendera-bendera

kontrol ini berbeda dengan 6 bendera kondisi

dalam hal cara set dan reset-nya. Keenam

bendera kondisi diset dan direset oleh EU,

berdasarkan hasil operasi-operasi aritmetika

atau logika, sedangkan 3 bendera kontrol diset

dan direset oleh instruksi-instruksi khusus yang

ada pada program. Bendera itu adalah TF (trap

flag), IF (interrupt flag), dan DF (direction flag).



INTEL 8086

• Lokasi bit setiap bendera dalam register bendera:



INTEL 8086


• Bendera carry akan diset (CF=1), jika

operasi ALU menghasilkan carry. Contoh:

1 ---> carry

1010 1000 isi Akumulator

1000 1001 + isi TMP

0011 0001 isi Akumulator setelah

Penjumlahan bit ke-7

menghasilkan carry

sehingga CF=1

perintah penjumlahan

dilaksanakan



INTEL 8086


• Bendera paritas (parity flag) akan diset

(PF=1), jika pelaksanaan perintah oleh ALU

menghasilkan jumlah bit 1 genap dan reset

(PF=0) jika jumlah bit 1 ganjil.

Contoh: Output ALU=01100011, maka PF= 1

Output ALU=00101010, maka PF= 0



INTEL 8086


• Bendera AF (auxiliary carry flag) akan diset

(AF=1), jika dalam penjumlahan, bit ke 3

menghasilkan carry. Contoh:

Bit ke-7

Bit ke-3

Bit ke-0


0000 0101 + isi TMP



tidak menghasilkan

carry sehingga AF=0


dilaksanakan



INTEL 8086


• Contoh yang lain


0000 1001 + isi TMP



menghasilkan carry

sehingga AF=1


dilaksanakan



INTEL 8086


• Bendera zero akan diset (ZF=1), jika operasi ALU

memberikan hasil 0.

• Bendera sign akan diset (SF=1), jika pelaksanaan

perintah oleh ALU menghasilkan bilangan negatif.

• Bendera OF(overflow flag) akan set jika terjadi

overflow yakni jumlah bit hasil operasi lebih besar dari

lebar akumulator. Contoh: jika suatu operasi

menghasilkan bilangan dengan panjang 17-bit,

sedangkan akumulator 8086 hanya 16-bit, maka

bendera OF akan set.



INTEL 8086


• Bendera TF (trap flag) digunakan pada mode

operasi langkah tunggal (single step atau

trace). Jika bendera ini set, maka pelaksanaan

instruksi akan dilakukan step demi step.

• Bendera IF digunakan untuk mengijinkan

interupsi dari program.

• Bendera DF digunakan pada operasi string.



INTEL 8086

EXECUTION UNIT (EU): REGISTER SERBAGUNA

(GENERAL-PURPOSE REGISTERS)

• 8086 memiliki 8 buah register serbaguna yakni:

AH, AL, BH, BL, CH, CL, DH, DL. Khusus

untuk AL dinamakan pula AKUMULATOR.

• Jika register-register tersebut akan digunakan

sebagai register 16-bit, maka pasangan AH

dan AL membentuk AX, BH dan BL

membentuk BX, CH dan CL membentuk CX,

serta DH dan DL membentuk DX 16-bit.d



INTEL 8086



8-bit

8-bit

AH AL

BH BL

CH CL

DH DL

AX, 16-bit

BX, 16-bit

CX, 16-bit

DX, 16-bit



INTEL 8086



• AX: merupakan akumulator, sering digunakan

untuk menyimpan hasil sementara setelah

operasi aritmetika dan logika

• BX: sering digunakan sebagai register base

untuk menyimpan address base data yang

terletak di dalam memori dan juga address

base tabel data.

• CX: dapat digunakan sebagai register count.

• DX: dapat digunakan sebagai register data.



INTEL 8086

Bus Interface Unit (BIU)

Register Antrian

• Pada saat EU mendekode atau melaksanakan

suatu instruksi, ia tidak memerlukan

menggunakan bus sehingga dapat digunakan

oleh BIU untuk mengambil 6 byte instruksi

sebagai instruksi berikutnya yang akan

dilaksanakan.

• Instruksi-instruksi tersebut dinamakan

prefetched instruction dan oleh BIU disimpan

dalam register FIFO (first-in first-out) yang

disebut juga register antrian.



INTEL 8086



• Ketika EU siap melaksanakan instruksi

berikutnya, ia dengan mudah membaca

instruksi-instruksi dari register antrian dalam

BIU.

• Jadi, ketika EU sedang melaksanakan suatu

instruksi, bus dapat digunakan oleh BIU untuk

menulis dan membaca memori serta

mengambi instruksi berikutnya.



INTEL 8086



• Teknologi yang memungkinkan pengambilan

instruksi berikutnya sambil melaksanakan

instruksi yang ada dinamakan pipelining.

Berikut ini adalah contoh perbedaan prosesor

8085 tanpa pipelining dan 8086 dengan

pipelining dalam melakukan pengambilan

instruksi, pelaksanaan instruksi, operasi read

dan operasi write. Nampak bahwa pipelining

memberikan tingkat penggunaan bus yang

lebih efektif.



INTEL 8086



8085

8086



INTEL 8086


Register Segmen

• 8086 mampu mengalamati 2 20 lokasi memori,

sedangkan panjang register IP yang dimilikinya

hanya 16-bit.

• Untuk memperoleh 20-bit sinyal alamat, 8086

menggunakan bantuan register segmen.

Gabungan antara register segmen 16-bit dan

IP 16-bit akan menghasilkan 20-bit sinyal

alamat.



INTEL 8086



• 8086 memilki 4 buah register segmen yakni CS

(code segment), SS (stack segment), ES (extra

segment), dan DS (data segment).

• Jika suatu register segmen berisi kode

misalnya CS berisi 348A, maka CS dianggap

memiliki alamat awal 348A0. BIU secara

otomatis akan menambahkan angka 0 di

belakang isi segmen. Setiap segmen

menempati 64K byte memori, dan dapat

ditempatkan di mana saja di dalam ruang

alamat 1-M byte.


Arsitektur

Mikroprosesor

INTEL 8086

Bus Interface Unit

(BIU)


• Contoh

penempatan

alamat segmen

pada memori 8086.



INTEL 8086

Bus Interface Unit

(BIU)

Instrustion Pointer

(IP)

• IP berisi instruksi

berikutnya yang akan

diambil. Alamat fisik

yang dihasilkan BIU

diperoleh dengan

cara seperti di

samping.



INTEL 8086



• Bagian alamat awal segmen yang tersimpan di

dalam register segmen dinamakan segment

base, dalam contoh 348A adalah segment

base yang tersimpan dalam CS.

• Isi IP merupakan offset atau jarak

(displacement) antara alamat awal segmen

dengan alamat fisik yang dihasilkan. Pada

contoh, IP=4214 berarti merupakan jarak

antara348A0 (alamat awal segmen) s.d.

38AB4 (alamat fisik).



INTEL 8086

• Format penulisan alamat fisik:

Contoh:

segment base : offset form

Jika CS berisi 348A dan IP=4214, akan

menghasilkan alamat fisik 38AB4. Alamat fisik

tersebut dapat direpresentasikan/disajikan atau

ditulis dalam bentuk:

CS:IP atau 348A:4214 atau CS:IP=38AB4

Berapa alamat fisik yang direpresentasikan oleh

4370:561E, dan 7A32:0028



INTEL 8086

Register Stack Pointer(SP)

• Stack adalah bagian memori yang digunakan

untuk menyimpan alamat dan data selama

subprogram dilaksanakan. Jika sub program

selesai dilaksanakan, isi stack dikembalikan ke

lokasi semula, yakni IP dan akumulator.

• SP merupakan register yang berisi offset 16-bit

yang menghasilkan alamat fisik teratas dari

memori stack. Untuk membangkitkan alamat

fisik 20-bit, SP memerlukan bantuan register

SS (stack segment).



INTEL 8086

Register Stack Pointer(SP)

• Contoh: jika isi SS=5000 dan isi SP=FFE0, maka

akan menghasilkan alamat fisik:

SS 5 0 0 0 0 ← hardwired zero

SP + F F E 0

Alamat ------> 5 F F E 0

fisik

• Alamat fisik tersebut dapat direpresentasikan

dalam 5FFE0 (single number) atau dalam bentuk

SS:SP yakni 5000:FFE0.



INTEL 8086

Register Index dan Pointer

• Kecuali SP, EU pada 8086 juga memiliki register

base pointer (BP) 16-bit, dan juga register index

SI (source index) 16-bit, dan DI (destination index)

16-bit.

• Walaupun BP, SI, dan DI dapat digunakan sebagai

penyimpan sementara dari data seperti halnya

pada register serbaguna, namun penggunaan

utama mereka adalah menyediakan offset 16-bit

dari data untuk suatu segmen base. Contoh:

Alamat fisik data pada memori akan dibangkitkan

dengan menambah isi SI dengan alamat segmen

base yang direpresentasikan oleh bilangan 16-bit

dalam register DS.
