Multiplexing & Teknologi DSL

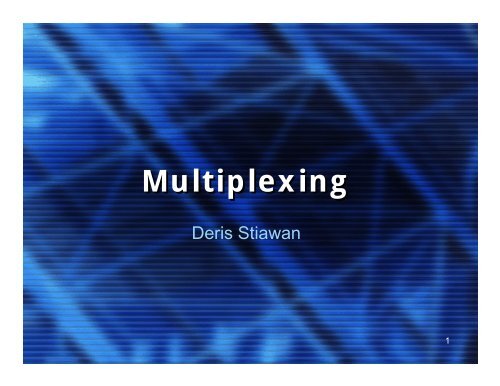

Multiplexing
Deris Stiawan
1

Pendahuluan
• Pada saat berkomunikasi, 2 terminal tidak
menggunakan link data yang penuh
• Agar efisien, kapasitas harus dibagi
2

• Multiplexing dihubungkan ke demultiplexer
melalui sebuah jalur tunggal
• Saluran mampu membawa n channel data yang
terpisah.
• Multiplexer menggabungkan multiplexing data
dari jalur input n dan mentransmisikannya
melalui jalur berkapasitas tinggi
• Demultiplexer menerima aliran data yang sudah
dimultplexkan, kemudian memisahkan data
berdasarkan channel, lalu mengirimkannya
3

Teknih Multiflexing
• Frequency-Division Multiplexing (FDM)
4

• Pada FDM, berbagai channel
dikombinasikan kedalam satu signal
pembawa untuk di transmisikan
• Frekuensi pembawa tidak saling tumpang
tindih.
• Channel dipisahkan oleh band pelindung
(guard band)
• Channel dibawah oleh FREQUENCY
• Ex : Siaran radio dan TV
5

• Time-Division Multiplexing (TDM)
7

• Metodenya melewatkan banyak data pada
sebuah satu sinyal dengan dibagi dalam
beberapa segment / frame
8

Broadband
12

ISDN
• Integrated Services Digital Network
• Kebutuhan akan lebar pita pembawa data
dengan mengunakan infrastruktur yang
ada
• Keterbatasan infrastruktur kecepatan
tinggi
• Memungkinkan mengalirkan data suara,
video, faks, dan citra
• Kecepatan 144 kbps – 2 mbps
13

• Konsep ISDN menyediakan jaringan
digital antar pelanggan end-to-end
• Keseluruhan proses untuk komunikasi
ISDN telah digital.
14

Digital Subscriber Line
• Mentransmisikan data digital kecepatan
tinggi
• Menggunakan teknologi FDM
• Menggunakan splitter untuk membagi data
dan suara
17

Varian DSL
• ADSL (asymmetrical digital subscriber
line),
– Cocok untuk mengakses internet karena ibuat
untuk memberikan lebih banyak lebarpita
untuk aliran downstream daripada upstream
– Downstream berkisar dari 1,5 Mbps - Mbps
– Upstream-nya 16 kbps - 640 kbps
– Transmisi ADSL bekerja pada jarak sampai
18.000 kaki (5,48 Km) pada sepasang kawat
tembaga pilin (single twisted pair).
19

• HDSL (high-data-rate digital subscriber line)
– HDSL ini bersifat simetrik, dapat memberikan
lebarpita 1,544 Mbps di setiap jalurnya pada dua
pasang kawat tembaga pilin.
– Dapat dipakai untuk menyediakan layanan T1/E1.
– Rentang operasi HDSL 12.000 kaki (3,65 Km), harus
disediakan penguat sinyal (repeater) untuk
memperpanjang jarak layanannya.
– Digunakan terutama untuk koneksi-koneksi jaringan
PBX, GSM, data dan Video
20

• SDSL (single-line digital subscriber
line)
– bandwidthnya 1,544 Mbps baik untuk
downstream maupun upstream-nya.
– Jarak rentan 10.000 kaki (3 Km)
– Aplikasinya adalah seperti pada residential
video converencing atau akses Lan jarak
jauh.
21

• VDSL (Very-high-data-rate digital
subscriber line)
– Jaraknya 1.000 sampai 4.500 kaki (304 meter
-1,37 Km),
– Lebarpita rata-rata 13 Mbps sampai 52 Mbps
untuk downstream dan 1,5 Mbps sampai 2,3
Mbps untuk upstream-nya
– Memungkinkan perusahaan telekomunikasi
memberikan program layanan HDTV(highdefinition
television) dengan menggunakan
teknologi VDSL.
22

Teknologi ADSL Speedy
• Layanan Internet berkecepatan tinggi dari
TELKOM
• Jaringan akses kabel tembaga (line
telepon) eksisting
• Komunikasi data, voice dan video secara
bersamaan tanpa saling mengganggu
• Menggunakan : Asymmetric Digital
Subscriber Line (ADSL)
24

Telepon & Internet
bersamaan?
Relative
Attenuation
POTS
ADSL
upstream
signal
ISDN
ADSL
downstream
signal
4
kHz
80
kHz
94
100
kHz
120
kHz
106
kHz
kHz
kHz
• Menggunakan frekuensi yang berbeda antara Telepon
dan Internet
• Frekuensi Telepon dan Internet dengan splitter
420
kHz
Freq.
back
25

Apa Broadband Access?
• Layanan komunikasi data menggunakan
pita lebar.
• Band Width (Asymetric):
– Upstream hingga 64 Kbps
– Downstream hingga 384 Kbps
• Layanan dapat untuk triple play (voice,
video, data).
26

Konfigurasi?
Internet
Aliran Telepon Perangkat Internet Biasa Speedy + Suara
data
Router/Ethernet
Switch Hub/ATM
Switch
DP
ATU-R
Modem
MDF
DSLAM
ATU-C
RK
KTB
voice
Spliter
Setral
Telepon
Keterangan :
1 PAIR 1 PAIR
KABEL
PRIMER
KABEL
SEKUNDER
ATU-C
= ADSL Terminal - disisi sentral
ATU-R
= ADSL Terminal - Remote
27

up stream & down stream?
downstream
INTERNET
E-MAIL
WWW
upstream
• Downstream : kecepatan aliran data ketika pelanggan
melakukan download (mengambil data)
• Upstream : kecepatan aliran data ketika pelanggan
melakukan upload (mengirim data)
28

Kenapa Up & Down Beda?
• Karakteristik user Internet lebih banyak untuk
download
– Misal : sekali “clik” link upload
mendapatkan 1 halaman web
• Cocok untuk user personal yg sering
download atau browsing atau check mail.
• Tidak cocok untuk server yang sering
diakses
29
